Конструктивные особенности

Конструкция пакетного выключателя

Устроены пакетники электрические очень просто. В их состав входят следующие узлы:

  • корпус изделия;
  • контактная механическая группа;
  • механизм переключения;
  • поворотная ручка.

При рассмотрении деталей переключателя следует учитывать его исполнение, согласно которому он может быть кулачковым или дисковым. Рабочие узлы первой из этих модификаций имеют неподвижные контакты, фиксируемые на квадратной изолированной от корпуса подложке. Подвижный узел контактной группы выполнен в виде ножей, вдвигаемых и выдвигаемых при коммутации посредством рукояти, управляемой вручную.

Разнообразие пакетных выключателей

Корпус электропакетника автомата выполнен в виде сборной конструкции, состоящей из электроизоляционных шайб, скрепленных между собой посредством шпилек особой формы. При введении ножей контактные клеммы входят в подпружиненные пазы переключающего механизма. При повороте рукояти на одну четверть оборота неподвижные и подвижные части выключателя замыкаются между собой. Их ход ограничивается специальным упором, имеющимся на крышке прибора.

Дисковый выключатель в отличие от рассмотренного кулачкового механизма работает по другому принципу. Он включается и выключается одним поворотом ручки управления строго на 90 градусов. Спецификой этого устройства является расположение управляющей рукояти, которая всегда находится в одном из двух положений (это в принципе отличает его от кулачковой разновидности).

Пакетные выключатели в распределительном щите в подъезде многоэтажного дома

Благодаря простоте механизма, а также сравнительному удобству коммутации пакетные переключатели и выключатели по-прежнему широко применяются в следующих сферах:

  • в качестве коммутаторов ввода;
  • для переключения управляющих цепочек;
  • как чисто распределительные коммутационные устройства;
  • в пусковых цепях электродвигателей различного назначения (в вентиляционных системах, например).

Более современные аналоги прибора

Старые пакетные выключатели почти везде заменили на автоматы. Это логично, ведь изменились требования к энергопотреблению и долговечности приборов. Сейчас широко используют УЗО (устройства защитного отключения), автоматические и дифференциальные автоматы, контакторы.

Вариант #1: устройство защитного отключения

Прибор предназначен для предупреждения утечек тока. Он реагирует на дифференциальный ток, который способствует перегреванию электрических кабелей, что может привести к короткому замыканию, возгоранию проводки. Также утечки могут стать причиной поражения человека током.


Прибор нельзя считать стопроцентным аналогом пакетника, однако в комплекте с автоматическим выключателем он выполняет даже большее количество функций

УЗО необходимо устанавливать, чтобы избежать риска утечки электротока, если он начинает проходить мимо приборов-потребителей. Устройство выполняет функцию индикатора утечки, который просто отключает электричество в случае неполадок.

Само по себе устройство защитного отключения не защищает от перегрузок или короткого замыкания. Это возможно только в случае его подключения в сочетании с автоматическим выключателем.

Вариант #2: автоматический выключатель

Эти приборы пришли на смену пакетным выключателем. Они выполняют те же функции, однако более удобны в эксплуатации, долговечны и износостойки.

Автоматические выключатели также могут быть одно-, двух-, трех-, четырёхполюсными. Они различаются по виду привода (он может быть ручным, пружинным, двигательным), типу присоединения и другим техническо-эксплуатационным характеристикам.


Селективному автоматическому выключателю не нужно дополнительное питание, чтобы замыкать или размыкать контакты. Прибор является электро-механическим и разработан так, что выполняет свои функции наилучшим образом

Предложенные к продаже автоматические выключатели маркируют и классифицируют в соответствии с ГОСТами 9098–78 и 14255. Эти документы устанавливают требования к техническим характеристикам устройств.

Вариант #3: дифференциальный автомат

Это комбинированный автомат, который одновременно выполняет функции двух приборов – УЗО и автоматического выключателя. Дифференциальный автомат прекрасно заменяет пакетник, подходит для бытовых электросетей и успешно применяется на предприятиях.


Дифференциальный автомат – прибор «2 в 1»: автоматический выключатель и УЗО, размещенные в общем корпусе. Он безупречно справляется с задачами обоих устройств и при этом отличается компактностью, удобством в эксплуатации

Функциональные и конструктивные отличия диффавтомата и УЗО приведены здесь, рекомендуем ознакомиться с очень полезной информацией.

Дифференциальный автомат предотвращает утечки, короткие замыкания, минимизирует риски поражения током. В конструкцию прибора входят тепловой и электромагнитный расцепители. Первый предотвращает перегрузки в сети, а второй нужен для отключения электротока при коротком замыкании.

Вариант #4: контактор – вид электромагнитного реле

Прибор необходим для дистанционного управления режимами включения/выключения электроцепей. Электромагнитные реле не срабатывают при коротком замыкании и рассчитаны только на номинальные токи. Это их основное отличие от автоматических выключателей.


Приборы отличаются исключительной электрической и механической износостойкостью. Их устанавливают в механизмах лифтов, транспортных средств, используют на предприятиях

В современных жилых домах редко устанавливают устаревшие пакетные выключатели. Практически повсеместно практикуется установка дифавтоматов или подключение УЗО в сочетании с автоматическим выключателем. Но есть случаи, когда старый добрый пакетник может оказаться незаменимым, например, если нужно отключить подачу тока во время электромонтажных работ.

Схема подключения пакетника

Благодаря компактности пакетный выключатель можно установить в щитке. Для этого используют дин-рейку. Если выбрана старая модель, нужно учесть, что на ней вряд ли будет защелка, и для монтажа потребуются саморезы. При установке современных пакетников проблем не бывает.

Две входные клеммы пакетника подключают к проводам фазы и нуля, которые идут от электросчетчика. А выходные клеммы подключают к автоматам в щитке.


На представленной схеме видны фазный и нулевой провода. К ним нужно подсоединить клеммы пакетного выключателя. По тому же принципу подключают автомат, если его ставят вместо старого пакетника

На отечественных схемах провода нуля и фазы обозначены синим и красным цветами соответственно.

Если изделие импортного производства, то цвета кабелей могут быть иными, поэтому обязательно ознакомьтесь с технической документацией и рекомендациями изготовителя. Не стоит экспериментировать «вслепую».

Основные типы и виды пакетников

Пакетники классифицируют по разным признакам:

  • по месту присоединения внешних электрокабелей к панели (переднее, заднее подключение);
  • по степени защищенности внутренних конструкционных элементов от негативных факторов окружающей среды (различают открытые, защищенные, герметичные приборы);
  • по особенностям конструкции переключателей (пакетно-кулачковые, барабанные).

Несмотря на большое разнообразие пакетных выключателей и переключателей они имеют общие техническо-эксплуатационные характеристики и схожие недостатки.

Так, ресурс пружинного механизма рассчитан примерно на 103 отключения электроэнергии. Есть износостойкие модели, которые выполняют 203-1000 отключений. Главное условие: частота срабатывания механизма не должна превышать 50 в течение 1 часа.

Галерея изображений

Фото из

Пакетники в незащищенном корпусе прекрасно подходят для монтажа в электрощитках. Главное, чтобы щиты, ниши или ящики располагались в сухих помещениях и были надежно закрыты от пыли, влаги, брызг. Если эти условия не соблюдены, высока вероятность, что прибор быстро выйдет из строя из-за ржавчины, частиц пыли или повреждения контактов

Пакетные устройства выключения и переключения, закрытые корпусом, необязательно устанавливать в нишах и щитах. Их внешняя оболочка служит хорошей защитой от пыли и случайных повреждений. Производители отдельно позаботились о том, чтобы на контакты не попадали частицы грязи, а к токоведущим элементам невозможно было прикоснуться, не разобрав устройство

Это приборы в брызгонепроницаемых и взрывозащищенных корпусах. Внешние оболочки устройств изготовлены из высокопрочного пластика и алюминия. Материалы исключительно долговечны, не поддаются коррозии. Корпуса сконструированы так, чтобы внутрь механизма не попадали капли влаги и частицы пыли. Такие устройства можно монтировать в любых условиях, даже за пределами помещений

Пакетники различаются по способу установки. Они делятся на стационарные и выкатные с втычными контактами. Выбирают устройства в зависимости от удобства и конкретных условий эксплуатации. Главное, чтобы технические характеристики приборов соответствовали напряжению в сети, количеству направлений и полюсов, номинальному току

Открытый пакетный выключатель

Защищенные и незащищенные пакетники

Пакетник в герметизированном корпусе

Современный стационарный пакетный выключатель

Маркировка изделий может включать такие буквенные и цифровые условные обозначения:

  • «В» – выключатель;
  • «П» – переключатель;
  • «П» – пакетный;
  •  «Г» – герметичный;
  • цифры 1-4 – количество полюсов;
  • «Н» – направление (2, 3, 4, а также «Р» — реверс).

В маркировке приборов указывают степень защищенности, тип размещения, особенности установки, номинальный ток. Иногда можно встретить пометки-сокращения «сил.» и «пл.». Они используются для обозначения материала корпуса (силуминовый, пластиковый). К примеру, маркировка прибора ГППМ-2-60/Н2 расшифровывается как 2-полюсный 60-амперный герметичный пакетный переключатель на 2 направления.

Когда потребуется замена?

Срок эксплуатации зависит от того, как выглядит фиксирующая шайба. Это главная деталь выключателя, при выходи из строя, устройство требует замены.

Пакетные выключатели не ремонтируются. При поломке требуется немедленная замена. Зато отлаживать прибор на всем периоде эксплуатации не придется.

Несмотря на снижение популярности таких моделей, производители все же радуют новыми разработками. Каждый раз продукция совершенствуется, устраняются недостатки.

И если в бытовом плане пакетные выключатели встречаются реже, то на производстве без них просто не обойтись. Компактность и простота установки, устойчивость к повреждениям, простота в обслуживании – главные преимущества пакетного выключателя.

Стоит обратить внимание на модели: Legrand (Франция), Iek (Россия), АВВ (Швеция, Швейцария). Продукция этих компаний характеризуется надёжность и качество

Рубильник ABB OT63F3.

Это наиболее распространенный рубильник ABB, который широко используется, как в быту, так и на производстве. Очень надежный, устанавливается как на din-рейку, так и на монтажную панель.

Стандартно продается 3-хполюсным, но можно или сразу купить 4-хполюсный OT63F4N2 или докупить отдельно дополнительный полюс и самостоятельно “нарастить” рубильник. А можно даже два доп. полюса прищелкнуть, один справа, другой слева, и получится 5-типолюсный рубильник ABB)).

Данный рубильник ABB ОТ63F3, как следует из названия, рассчитан на ток 63 А. В данной серии выключателей нагрузки есть рубильники, которые рассчитаны на меньшие токи 16, 25 и 40 А, но они отличаются по размерам и в электрощиты “становятся”, мягко говоря коряво, что хорошо видно на фото, позаимствованном у моего известного коллеги Cs-Cs.net.

Разумеется есть рубильники ABB серии ОТ и выше 63А. АВВ выпускает низковольтные выключатели нагрузки до 2500 А, но нам они без надобности, таких нагрузок в быту не бывает.

Пожалуй, к одному из минусов рубильника ОТ63 я отнесу его “родную” ручку, с которой он продается. По мне, так она очень неудобная и переключать рубильник ABB ей очень неудобно, особенно у кого не очень сильные пальцы, например, у детей и женщин.

Данная проблема решается достаточно просто, можно купить и установить отдельно рукоятку немного иного плана, но зато очень удобную. Такие рукоятки бывают двух цветов: черная и красная, что тоже, кстати, порой удобно, чтобы четко были понятны задачи рубильников в щите. Например, рубильник ABB с красной ручкой отключает генераторные линии, а с черной – обычные НЕгенераторные линии.

Рубильник АВВ ОТ63, как ранее писал, очень надежный, можно сказать неубиваемый и достаточно практичный в том плане, что он внешне подходит в щиты ко всем производителям, и к Шнейдер Электрик и Легранд.

Описание прибора

Пакетник или пакетный автоматический выключатель типа ПВ 2 16, ПП-10СП 44 МЗБ и ПВ 3 25 – это устройство, предназначенное для распределения электроэнергии и полного отключения электричества в квартире. Его ключевым отличием от автоматического дифференциального выключателя заключается в том, что его нельзя отключить от локальной сети питания. При сильных перепадах напряжения это приспособление может сгореть.

Фото – пакетный выключатель ПВ 2 16

Ранее малогабаритный пакетник монтировался в каждую квартиру и дом, т. к. не было альтернативных методик контроля поступающей энергии, но сейчас его все чаще заменяет двухполюсный или трехполюсный автомат.

В основном, закрытый пакетный переключатель предназначается для работы в электрических системах с небольшим напряжением – до 440 Вольт, реже до 660. Есть также модели, которые могут контролировать нагрузку в более мощных цепях, но они считаются специальными. Как и автоматический выключатель, пакетник имеет рычаг для ручного отключения электроэнергии. Этот ручник переключает клеммы между собой и разъединяет (либо соединяет) контакты.

Фото – двухполюсный ПП

Существуют такие типы выключателей:

Открытые (ПВЗ, ПВМ, ПВП);
Закрытые (ВПЗ-40);
Герметичные (УХЛ4).

Незащищенный открытый переключатель устанавливается в сухих заранее подготовленных местах .Это могут быть железные щитки, ящики и прочие места, где монтируются подобные электрические приборы. Нужно отметить, что данное устройство негативно реагирует на образование пыли или повышение уровня влажности, поэтому его монтируют только в сухих местах. В противном случае контакты могут быть повреждены попаданием на них твердых частиц, в том числе, пыли.

Защищенный выключатель оборудован специальной оболочкой, которая служит корпусом. Такое исполнение позволяет устанавливать устройство вне щитовой, т. к. он предохранен от воздействия влаги и пыли. Помимо того, что контакты защищены от попадания на контакты пыли и грязи, Вы также можете не беспокоиться о случайном прикосновении к токоведущим частям механизма.

Также в продаже есть герметичный или взрывозащищенный пакетник (например, брызгонепроницаемый ВПКМ-3-25). Он изготовлен при помощи сочетания алюминия и пластмассы ПВХ. Это позволяет обеспечить максимально прочное и долговечное покрытие, которое не поддается негативному воздействию влаги и пыли. В отличие от открытой системы, герметичную модель можно устанавливать в любых местах, даже на фасаде здания. Благодаря этому устройство такого типа пользовалось особой популярностью у обладателей частных домов.

Видео: пакетники серии СА25

Конструкционные особенности пакетника

В конструкцию пакетника входят контактная группа и механизм переключения. Они заключены в оболочку, где также находятся подвижные контакты, зафиксированные на квадратной втулке из электроизоляционного материала.

Устройство снабжено неподвижными контактами, клеммы которых выходят из корпуса и  по своей форме напоминают ножи. Контакты соединяются и разъединяются с помощью пружины. Ею управляют посредством рубильника.

Сам корпус прибора сборный: его составляют из электроизоляционных шайб, которые скрепляют специальными шпильками. Клеммами подвижных контактов управляют посредством рукояти, которая задействует пружину переключающего механизма

Поворот рукояти заводит пружину переключающего механизма. Она на четверть оборота поворачивает фигурную шайбу и подвижные контакты. Ход шайбы ограничивается упором, расположенным в крышке.

Подвижные контакты прикреплены к пластинам, сделанным из фибры. Материал, нагреваясь, выделяет газ, который под давлением движется сквозь отверстия пакета. Вместо газа в корпус поступает неионизированный воздух и гасит дугу.

Дисковый пакетный выключатель включается-выключается поворотом рукояти строго на 90 градусов. Рубильник может находиться только в двух положениях, в отличие от кулачкового переключателя, где переключение контактов зависит от расположения ручки

Благодаря простоте конструкции и удобству эксплуатации пакетники широко применяют в таких сферах:

  • в качестве выключателей ввода;
  • для переключения цепей управления;
  • как распределители электротока;
  • для управления электродвигателями.

Существует множество разнотипных моделей, предназначенных для использования в разных условиях: в сухих и влажных помещениях, для установки в щитках и технологических нишах.

Это интересно: Термопот не греет воду: в чем причина?

Более современные аналоги прибора

Старые пакетные выключатели почти везде заменили на автоматы. Это логично, ведь изменились требования к энергопотреблению и долговечности приборов. Сейчас широко используют УЗО (устройства защитного отключения), автоматические и дифференциальные автоматы, контакторы.

Вариант #1: устройство защитного отключения

Прибор предназначен для предупреждения утечек тока. Он реагирует на дифференциальный ток, который способствует перегреванию электрических кабелей, что может привести к короткому замыканию, возгоранию проводки. Также утечки могут стать причиной поражения человека током.

Прибор нельзя считать стопроцентным аналогом пакетника, однако в комплекте с автоматическим выключателем он выполняет даже большее количество функций

УЗО необходимо устанавливать, чтобы избежать риска утечки электротока, если он начинает проходить мимо приборов-потребителей. Устройство выполняет функцию индикатора утечки, который просто отключает электричество в случае неполадок.

Само по себе устройство защитного отключения не защищает от перегрузок или короткого замыкания. Это возможно только в случае его подключения в сочетании с автоматическим выключателем.

Вариант #2: автоматический выключатель

Эти приборы пришли на смену пакетным выключателем. Они выполняют те же функции, однако более удобны в эксплуатации, долговечны и износостойки.

Автоматические выключатели также могут быть одно-, двух-, трех-, четырёхполюсными. Они различаются по виду привода (он может быть ручным, пружинным, двигательным), типу присоединения и другим техническо-эксплуатационным характеристикам.

Селективному автоматическому выключателю не нужно дополнительное питание, чтобы замыкать или размыкать контакты. Прибор является электро-механическим и разработан так, что выполняет свои функции наилучшим образом

Предложенные к продаже автоматические выключатели маркируют и классифицируют в соответствии с ГОСТами 9098–78 и 14255. Эти документы устанавливают требования к техническим характеристикам устройств.

Вариант #3: дифференциальный автомат

Это комбинированный автомат, который одновременно выполняет функции двух приборов – УЗО и автоматического выключателя. Дифференциальный автомат прекрасно заменяет пакетник, подходит для бытовых электросетей и успешно применяется на предприятиях.

Дифференциальный автомат – прибор «2 в 1»: автоматический выключатель и УЗО, размещенные в общем корпусе. Он безупречно справляется с задачами обоих устройств и при этом отличается компактностью, удобством в эксплуатации

Функциональные и конструктивные отличия диффавтомата и УЗО приведены здесь, рекомендуем ознакомиться с очень полезной информацией.

Дифференциальный автомат предотвращает утечки, короткие замыкания, минимизирует риски поражения током. В конструкцию прибора входят тепловой и электромагнитный расцепители. Первый предотвращает перегрузки в сети, а второй нужен для отключения электротока при коротком замыкании.

Вариант #4: контактор – вид электромагнитного реле

Прибор необходим для дистанционного управления режимами включения/выключения электроцепей. Электромагнитные реле не срабатывают при коротком замыкании и рассчитаны только на номинальные токи. Это их основное отличие от автоматических выключателей.

Приборы отличаются исключительной электрической и механической износостойкостью. Их устанавливают в механизмах лифтов, транспортных средств, используют на предприятиях

В современных жилых домах редко устанавливают устаревшие пакетные выключатели. Практически повсеместно практикуется установка дифавтоматов или подключение УЗО в сочетании с автоматическим выключателем. Но есть случаи, когда старый добрый пакетник может оказаться незаменимым, например, если нужно отключить подачу тока во время электромонтажных работ.

Устройство и принцип работы

Конструкция пакетного электрического аппарата проста и надёжна. Пакетный выключатель состоит из следующих деталей заключенных в корпусе прибора (см. рис.1):

  • пружинного механизма переключения, обеспечивающего скачкообразный процесс включения/выключения;
  • неподвижных контактов, расположенных по кругу;
  • подвижных контактов в форме ножей;
  • пакета искрогасительных шайб.

Клеммы неподвижной группы контактов находятся с внешней стороны корпуса. К ним подсоединяются провода. Подвижные контакты расположены на изоляционной втулке квадратного сечения, которая приводится в действие пружинным механизмом, накапливающим энергию от усилия, приложенного к рукоятке.

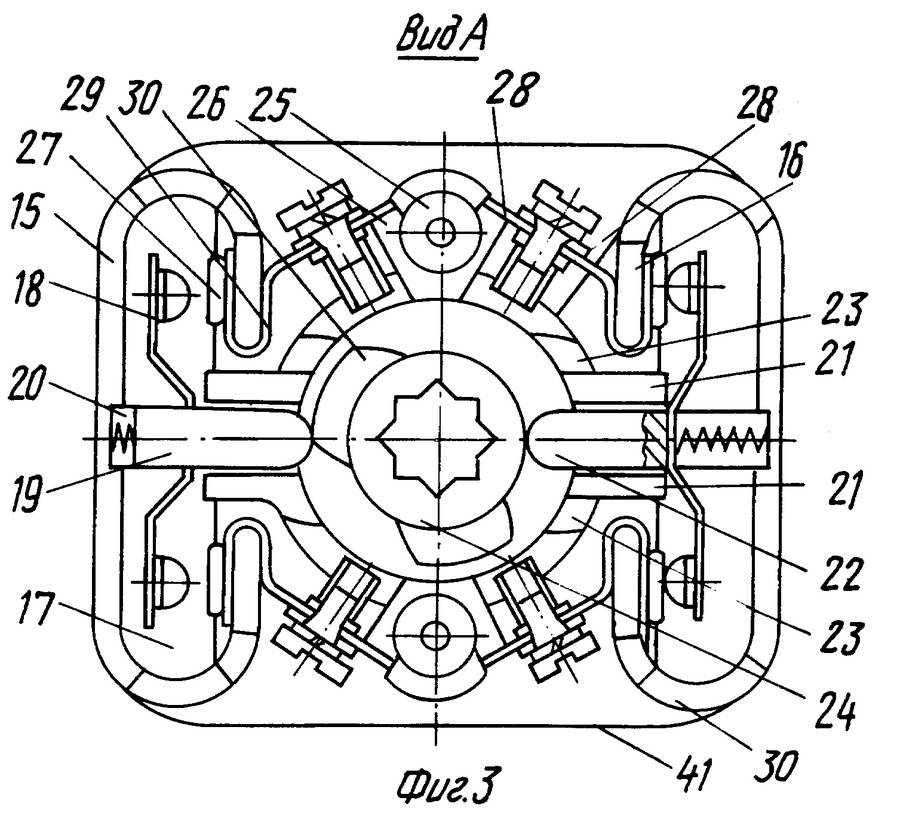

Рис. 1. Устройство пакетника

Рукоятка выключателя может занимать 4 положения. Два из них соответствуют позиции «Включено», а другая пара – положению «Отключено».

Пакетные переключатели по конструкции очень схожи с выключателями, но в отличие от них имеют только одно положение рукоятки в отключённом состоянии. Все остальные положения (их может быть несколько) соответствуют разным способам коммутации.

Клеммы пакетника, соединённые с неподвижными контактами, расположены на корпусе выключателя так, чтобы удобно было подсоединять провода. Достигается это следующим образом: контакты сдвигаются относительно друг друга, а клеммы от каждого контакта располагаются диаметрально противоположно. Таким образом, провода, идущие от сети, подключаются с одной стороны, а нагрузка – с другой.

Промышленность поставляет на рынок однополюсные, двухполюсные, трёх- и четырёхполюсные пакетные выключатели. Их строение отличается количеством контактов в одной контактной группе и, соответственно, числом искрогасительных шайб.

На рисунке 2 показаны схемы разных типов переключателей.

Рис. 2. Схемы распространённых пакетников

Бывают выключатели открытого и закрытого типа. В открытых пакетных выключателях отсутствует защитный корпус. Такие устройства применяются для коммутации безопасных напряжений и обязательно в помещениях.

Защищённые пакетники закрытого типа оборудованы пластиковым либо алюминиевым корпусом. Устройства хорошо защищены от пыли, а их клеммы прикрыты от прикосновений. Их можно устанавливать в помещениях вне щитовой.

Герметичные модели (см. см. рис. 3) находятся в герметичных корпусах из негорючего, противоударного пластика. Этот класс защиты позволяет монтаж устройств даже на открытом пространстве.

Рис. 3.  Внешний вид герметизированного пакетника

Принцип работы

Усилия от рукоятки передаются на пружинный механизм выключателя. Пружина, взаимодействующая с фигурной шайбой, заводится. В определённый момент её энергия высвобождается, резко поворачивая шайбу, увлекающую за собой втулку с подвижными контактами. Сделав четверть оборота, шайба останавливается на одном из упоров, расположенных на верхней крышке. Подвижные контакты, в зависимости от положения рукоятки, замыкают, либо размыкают контакты.

Одно- и двухполюсные пакетные выключатели рассчитаны на напряжения 220 В и нагрузки от 10 до 25 А. Трёхполюсные выключатели выдерживают разницу потенциалов на уровне 380 В, но токовые нагрузки для них снижены – до 6 либо 15 А, в зависимости от модели выключателя.

Срок службы пакетного выключателя зависит от условий его работы. На количество циклов влияют параметры номинальных токов и напряжений. Качественные зарубежные переключатели, работающие в щадящих режимах,  достигают предела 20000 коммутаций, при условии, что частота переключений составляет меньше 300 операций в час.

Основные типы и виды пакетников

Пакетники классифицируют по разным признакам:

  • по месту присоединения внешних электрокабелей к панели (переднее, заднее подключение);
  • по степени защищенности внутренних конструкционных элементов от негативных факторов окружающей среды (различают открытые, защищенные, герметичные приборы);
  • по особенностям конструкции переключателей (пакетно-кулачковые, барабанные).

Несмотря на большое разнообразие пакетных выключателей и переключателей они имеют общие техническо-эксплуатационные характеристики и схожие недостатки.

Так, ресурс пружинного механизма рассчитан примерно на 103 отключения электроэнергии. Есть износостойкие модели, которые выполняют 203-1000 отключений. Главное условие: частота срабатывания механизма не должна превышать 50 в течение 1 часа.

Галерея изображений

Фото из

Открытый пакетный выключатель

Защищенные и незащищенные пакетники

Пакетник в герметизированном корпусе

Современный стационарный пакетный выключатель

Маркировка изделий может включать такие буквенные и цифровые условные обозначения:

  • «В» – выключатель;
  • «П» – переключатель;
  • «П» – пакетный;
  • «Г» – герметичный;
  • цифры 1-4 – количество полюсов;
  • «Н» – направление (2, 3, 4, а также «Р» – реверс).

В маркировке приборов указывают степень защищенности, тип размещения, особенности установки, номинальный ток. Иногда можно встретить пометки-сокращения «сил.» и «пл.».

Они используются для обозначения материала корпуса (силуминовый, пластиковый). К примеру, маркировка прибора ГППМ-2-60/Н2 расшифровывается как 2-полюсный 60-амперный герметичный пакетный переключатель на 2 направления.

Схема подключения пакетного выключателя

Перед подключение провода зачищаются на определенную длину и закрепляются в винтовых зажимах пакетного выключателя. Некоторые модели требуют, чтобы концы проводов были скручены в колечки для установки под винт. Непосредственное подключение осуществляется в разрыв только фазного провода.

В зависимости от электрической сети, применяются различные схемы подключения. Если используется трехфазная сеть, провода подключаются к полюсам с одной стороны прибора с соблюдением очередности фаз. С другой стороны выключателя подключаются провода нагрузки в той же очередности, только с соблюдением диагональной противоположности. В этом случае пакетный выключатель имеет только два положения: все фазы либо разорваны, либо замкнуты.

Если электрический пакетник подключается в двухфазную сеть, в этом случае можно воспользоваться только двумя контактами из имеющихся трех. Столько же контактов задействовано и в однофазной сети. В обоих случаях выполняется подключение фазного и нулевого провода к соответствующим контактам. Пакетный выключатель также будет работать только в двух положениях – включенном и выключенном.

При наличии заземляющего контакта, расположенного на корпусе прибора, выполняется устройство заземления отдельным проводом земли или зануления – отдельным нулевым проводом, не являющимся рабочим нулем. Чаще всего подключенный переключатель устанавливается в распределительный щит с использованием DIN-рейки. Надежное крепление гарантирует надежную и долговечную эксплуатацию прибора.

Как подключить пакетник
