Отопление на отработанном масле своими руками

Выбор материалов

При выборе компонентов котла следует руководствоваться принципом целесообразности. Если планируется отопление небольшого помещения – оборудование на отработанном масле можно сделать из газового баллона .

Достаточно небольшой модернизации. включающей в себя изготовление трубы с отверстиями. входного отверстия для подачи топлива и дымохода .

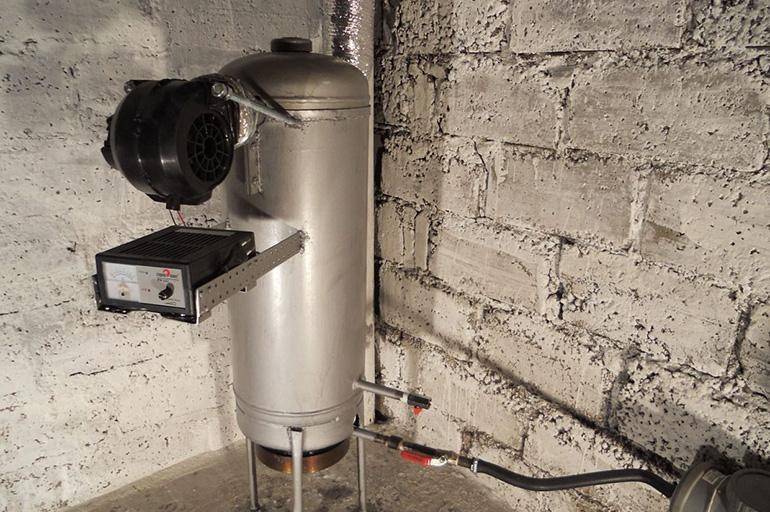

(Котел из газового баллона)

Если же необходимо сделать печь полностью из подручных материалов – следует правильно подобрать комплектующие. При выборе специалисты рекомендуют придерживаться таких требований :

Марка стали и ее толщина. Можно использовать 15К или 20К. Они выдерживают значительную температуру без изменения конфигурации. Толщина стали для камеры сгорания – от 3 мм и более. Корпус изготавливается из металла 2 мм. Применение чугуна нецелесообразно. так как он сложно поддается обработке ;
Сварка. Главным условием является герметичность конструкции и надежность сварочных швов ;
Регулирование положения. Для этого к дну приваривают ножки с функцией изменения высоты .

После изготовления котла необходимо проверить его надежность и качество сварных швов. При испытании мощность необходимо наращивать постепенно. одновременно контролируя сохранение целостности элементов .

История появления горелок на отработанном моторном масле

Горелки на отработке получили массовое распространение в нашей стране во второй половине 20 века. Население искало недорогой способ обогрева помещений.

Использование отработки, которая не стоила практически ничего, было весьма выгодным по сравнению с покупкой угля, дров и даже торфа, не говоря об отоплении газом или электричеством. Из-под рук домашних мастеров выходили более или менее экономичные и безопасные устройства.

Принцип их действия напоминал широко известный керогаз, работавший на керосине. Керосин испарялся, а пары его сжигались в отдельной пиролизной камере.

Главной проблемой таких устройств была сильная копоть и резкий неприятный запах из-за неполного сгорания топлива. Чтобы избежать этого, топливо сначала разлагали на фракции при высокой температуре, а потом дожигали эти фракции по отдельности.

В 1969 году английский изобретатель Роберт Баббингтон получил патент на свою печь, первоначально предназначая ее для работы на солярке. По истечении срока действия патента конструкция стала доступна для повторения, как промышленными предприятиями, так и домашними мастерами. Самодельная горелка на отработанном масле конструкции Баббингтона намного экономичнее и безопаснее других конструкций горелок.

Преимущества и недостатки самодельных котлов на отработанном масле

Достоинства:

Низкая стоимость самоделки. В цену заводского изделия помимо сырья и работы включены расходы фирмы.
Всеядность. Энергоносителями служат любые сорта масел и нефтепродуктов, вплоть до солярки и их смеси.
Постоянное улучшение производительности. Автор самодельной конструкции способен снизить эксплуатационные расходы путем модернизации котла (установки автоматики и пр.).
Удобство в ремонте и обслуживании. Хозяин подгоняет характеристики изделия к особенностям его использования.

Недостатки:

Отработка «грязнее» газа и электричества. Ущерб окружающей среде ощутимее.
Сгорание происходит при высоких температурах, что заставляет применять толстостенные заготовки.
Требуется изолированное помещение для установки котла и емкости для топлива из-за невозможности устранить запах нефтепродуктов.
Обязательна утилизация твердых отходов с соблюдением экологических требований.
Сложны разогрев и пуск агрегата.
Необходима обязательная очистка масел от примесей.
Коэффициент полезного действия заводских изделий выше из-за проведения предварительных инженерных расчетов.

Выбор конструкции отопительных приборов зависит от баланса положительных и отрицательных качеств.

Меры безопасности

Самодельная установка на отработанном масле

Самым важным для потребителя остается вопрос – безопасно ли паровое отопление на отработанном масле? Все жалобы на неприятный запах и возгорание топлива связаны с несоблюдением правил безопасности.

Важно правильно подобрать состав отработанного масла. В нем не должны содержаться отходы бензина, ацетона и других легковоспламеняющихся средств

Также следует обратить внимание на сторонние примеси, свойственные автомобильной отработке. Именно они являются причиной преждевременного загрязнения горелки

Для воздушного отопления на отработанном масле должны быть предусмотрены следующие меры безопасности:

Дымоход с диаметром минимум 100 мм. Лучше всего использовать сэндвич-дымоход, так как на его поверхности образуется меньше всего сажи;
Не допускается хранение емкостей с топливом в непосредственной близости от котла;
Баки с отработанным маслом должны быть герметичными. В случае попадания в них воды произойдет разбрызгивание топлива во время работы горели. Это может привести к пожару;
Температурное воздействие на котел отопления на отработанном масле намного выше, чем у твердого топлива. Поэтому толщина стенки теплообменника и камеры сгорания не может быть менее 2 мм;
Во избежание задымления котельной в ней обустраивается система принудительной циркуляции. Рекомендуемый воздухообмен должен составлять 180 м³/ час на 1 м³ площади.

Только после выполнения этих требований можно говорить о безопасной системы отопления загородного дома на отработанном масле.

Работа вентилятора или турбины могут забирать большой объем воздуха из котельной. Поэтому мощность вентиляционной системы помещения должна быть выше в 1,2 раза.

Первый запуск

Для этого нужно:

Сдвинуть задвижку на испарительной камере, проверить поступление топлива в нее.
Запустить вентилятор и убедиться, что он эффективно разгоняет воздух по всей камере сгорания. Быстрей всего убедиться в этом можно по поступлению холодного воздуха из дымохода.
Включить подачу и задвижкой на выходе из камеры сгорания проверить подачу воздуха.

Если все компоненты нормально функционирует, осталась проверка самого котла в сборе. Для этого требуется начать подачу отработку и зажечь горелку от зажженной бумаги. Если спустя час в помещении стало тепло — котел работает исправно и можно постоянно им пользоваться.

Возможные проблемы при эксплуатации

Не исключено, что при первом запуске можно столкнуться с проблемами. Ниже перечисляются возможные неисправности и причины их возникновения:

Котел работает исправно, обогрев слабый. Повышение температуры для разогрева топлива решит проблему. Это подтвердит и быстро накопившаяся сажа.
В помещении духота и нехватка воздуха. Проблема в плохой герметичности — котлы на отработанном топливе сжигают кислород с окружающего пространства.
Горелка быстро тухнет. Требуется осмотр фильтров и при засорении поменять их, т.к. слабо очищенное отработанное масло быстро засоряет горелку сажей еще до того, как оно успевает нагреться.

Соблюдение техники безопасности

Для безопасной эксплуатации самодельного отопления на отработке необходимо обратить особое внимание на качество масла. В нем не должны присутствовать вещества, способные легко воспламеняться – бензин, ацетон и прочие

Качество автомобильных отходов, как правило, оставляет желать лучшего. При их использовании может образовываться нагар, который придется время от времени счищать.

Вы видите, насколько может раскалиться котел, в качестве топлива для которого используется отработанное масло: нельзя поблизости от него сушить носки, ставить чайник с водой или раскладывать сухие доски

Кроме того, следует соблюдать перечисленные ниже меры безопасности.

Диаметр дымохода не должен быть меньше 10 см. Предпочтительнее сэндвич-дымоход: на его поверхности откладывается меньше сажи.
Рядом с котлом не могут находиться горючие вещества, в том числе и топливный бак. Только на безопасном расстоянии.
Исключите попадание в камеру с раскаленным маслом воды или иной жидкости. Последствия подобной протечки представлены на видео в заключительной части этой статьи.
В процессе функционирования котла на отработанном масле температуры нагрева значительно превышают те, которые достигаются при сгорании твердого топлива. Поэтому для этой конструкции и выбирают толстостенные материалы.
Желательно оборудовать котельную системой принудительной циркуляции воздуха.

Не оставляйте работающий агрегат без присмотра. Это эффективная, но довольно опасная вещь.

Варианты конструкций

Для сжигания топлива в самодельных котлах применяют 3 способа:

открытое горение нефтепродуктов в резервуаре с последующим дожиганием во вторичной камере (пиролизную трансформацию горючего агента);
самостоятельно изготовленные либо промышленные горелки (конструкцию Бабингтона);
капельный метод с принудительной поддувкой воздуха.

В зависимости от выбора варианта узла для образования пламени разрабатывается дальнейший вариант конструкции.

Для сжигания топлива применяют капельный метод.

Нагреватель воздуха в помещении без водяной рубашки состоит только из емкости для сжигания отработки и иллюстрирует сам принцип работы. Емкость с порцией топлива находится на полу, пламя испаряет масло, которое сгорает в дожигателе, а горячий газ устремляется вверх, накаляя воздухонагреватель.

Конструкцию с капельной подачей отработки новичкам рекомендуют по следующим причинам:

масляные горелки со сложным устройством требуют дополнительных нагнетательных компрессоров и капризны в эксплуатации;
процесс поверхностного горения пожароопасен, сделать для такого узла водяной теплоотвод непросто;
капельницу несложно изготовить, она работает без автоматики, не требует трудозатратных профилактических работ.

От остальных конструкций она отличается по следующим показателям:

топливо дозируют каплями, которые падают на дно емкости, где испаряются и сгорают в дожигателе;
теплообменником является металлический корпус, внутри которого помещают вторичную камеру;
принудительное поступление воздуха осуществляют через нее.

Из баллона

Бюджетной заменой технологичной стали корпуса котла служат непригодные для работы кислородные (d=220 мм) и пропановые (d=300 мм) баллоны.

Из баллона можно сделать бюджетный котел.

Особенности изготовления:

капельницу делают из нержавеющей стали толщиной не более 3 мм по чертежу 2.
берут готовую чашу для пламени или изготавливают ее с учетом последующих извлечений через ревизионный люк;
вырезают отверстия для дымохода и нижнего люка, на нем крепят дверцу;
на дожигателе первоначально высверливают 3-4 ряда дырок, остальными отверстиями дополняют конструкцию при отладке;
монтируют воздуховод с креплением для вентилятора, который оснащают регулятором оборотов для дозирования потока воздуха;
присоединяют топливопровод с регулятором подачи (автоматической поилкой для скота);
к корпусу приваривают раму, обеспечивающую вертикальную устойчивость;
после пробных пусков проводят настройку продуктивного режима работы агрегата (при этом ориентируются на цвет пламени: синий – полное сгорание, желтый – норма, красный – сигнал для регулировки путем высверления дополнительных дырок во вторичной камере).

При смене масла с иным составом меняют характеристики горения и скорость капельной подачи.

Баланс преимуществ и недостатков

Казалось бы, идея практически лишена недостатков, но это не так. Чтобы принять взвешенное решение об использовании в своём доме такого отопления, нужно видеть не только плюсы от его применения, но и минусы.

Начнем с достоинств метода. Итак, если у вас есть регулярный доступ к бросовому топливу, каковым по сути является отработка, то вы можете эффективно использовать и одновременно утилизировать этот материал. Грамотное применение технологии позволяет получить тепло с полным сгоранием материала без выброса в атмосферу вредных веществ.

К прочим плюсам можно отнести:

незамысловатую конструкцию отопительного агрегата;
малые затраты на топливо и оборудование;
возможность применения любого масла, которое есть в хозяйстве: растительное, органическое, синтетическое;
горючий материал можно использовать, даже если загрязнения составляют десятую часть от его объёма;
высокая эффективность.

К недостаткам метода следует отнестись со всей серьёзностью. Если не соблюдать технологию процесса, может произойти неполное сгорание топлива. Его пары опасны для окружающих.

Если бы недостатков у отопления на отработке было больше, чем преимуществ, не появлялись бы в продаже вот такие изделия заводского производства, которые раскупают как горячие пирожки, несмотря достаточно высокие цены

Не зря главным требованием при обустройстве отопления на отработке является наличие вентиляции в том помещении, где будет эксплуатироваться котел.

Перечислим и другие минусы:

поскольку для хорошей тяги нужен качественный дымоход, он должен быть прямым, а его протяженность – от пяти метров;
дымовую трубу и плазменную чашу нужно регулярно и основательно чистить;
сложность капельной технологии заключается в проблемном розжиге: на момент подачи топлива чаша уже должна быть раскаленной;
эксплуатация котла вызывает высушивание воздуха и выгорание кислорода;
самостоятельное создание и применение водогрейных конструкций может способствовать понижению температуры в зоне сгорания, что ставить под угрозу эффективность процесса в целом.

Чтобы решить последнюю из приведенных выше проблем, можно смонтировать водяную рубашку там, где она не сможет повлиять на качество горения – на дымоходе. Перечисленные недостатки привели к тому, что изделие без существенных доработок практические не применяется для обогрева жилых помещений.

Если нет желания или времени сооружать агрегат собственными руками, можно воспользоваться многочисленными предложениями от мастерских, занимающихся производством и установкой металлоконструкций разных масштабов:

Галерея изображений

Фото из

Печь на отработке поточного производства

Модель с большим теплообменником

Бак для долива отработанного масла

Резервуар для первоначальной заливки топлива

Где взять чертежи?

Найти чертежи котла и горелки под определенную мощность непросто, ведь мало кто разрабатывает приборы для отопления, функционирующие только на отработанном масле, гораздо чаще делают универсальный котел с заданными параметрами мощности и горелку к нему.

Поэтому для поиска чертежей, расчетов и рекомендаций приходится перечитывать различные форумы, в том числе по твердотопливным отопительным устройствам, ведь сам по себе котел одинаково хорошо работает с любым источником тепла.

Одним из важнейших элементов такого котла является контролер, проверяющий наличие факела, а также регулирующий подачу топлива в зависимости от температуры в доме.

Поэтому мы подготовили ссылки на форумы, где пользователи обсуждают самостоятельное изготовление всех частей таких отопительных приборов.

Вот эти ссылки:

www.forumhouse.ru.
termoportal.ru.
fermer.ru.
www.land-cruiser.ru.
forum.abok.ru.
www.rusfishing.ru.
forums.drom.ru.
www.chipmaker.ru.
www.allremont.ru.
forum.vashdom.ru.
boatclub.ru.
krainamaystriv.com.
mwob.com.ua.

Как сделать котел на отработанном масле своими руками

Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и сварочными навыками.

Инструменты и материалы

Чтобы изготовить котел своими руками требуются такие приспособления:

болгарка;
сварочный аппарат;
молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

огнеупорное асбестовое полотно;
герметик термостойкий;
стальной лист толщиной 4 миллиметра;
металлическая труба с сечением 20 и 50 сантиметров;
компрессор;
вентиляционную трубу;
сгоны;
болты;
стальные переходники;
углы полудюймовые;
тройники;
арматуру сечением 8 миллиметров;
насос;
бачок расширительный.

Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.

Процесс изготовления

Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.

Изготовление такого отопительного устройства состоит из таких этапов:

Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
Сверху к конструкции крепится дымоход.

Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.

Сооружение более мощного котла

Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

Котел на отработанном масле своими руками

Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки. Соорудить ее можно самостоятельно:

уголки размером половину дюйма соединяются за счет сгонов и тройников;
на маслопровод закрепляется штуцер с помощью переходников;
все соединения предварительно обрабатываются герметиком;
из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле;
для установки горелки используются две разного размера пластины из стали;
внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой;
горелка вставляется в предназначенный для нее корпус;
после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста;
большая пластина монтируется в качестве крепежной накладки;
в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно;
две подготовленные пластины соединяются с помощью болтов.

Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.

Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.

Разновидности печей на отработке

Выше уже говорилось о том, что простейшая буржуйка не слишком удобна и эффективна. Поэтому появились различные варианты модификаций, которые мы рассмотрим ниже.

Печь на отработке из старого газового баллона

Здесь тоже потребуется листовой металл 4 мм (примерно 50 кв.см), но более важен другой базовый элемент – отработанный газовый баллон емкостью 50 л, лучше старого советского образца, пропановый. Кислородный тяжелее и массивнее, с ним трудно работать. Кроме этого, нужны:

стальная труба диаметром 100 м, длиной 2000 мм;
вентиль с резьбой ½ дюйма;
стальной уголок с полкой 50 мм, метр или немного больше;
хомуты;
петли;
кусок шланга для подачи топлива;
автомобильный тормозной диск. Диаметр подбираем так, чтобы он свободно входил в баллон;
еще один баллон (фреоновый) для создания топливного бака.

Последовательность работы:

спускаем остатки газа из баллона, сверлим в дне отверстие и промываем баллон водой;
вырезаем в боковой стенке два проема – большой нижний и меньший верхний. В нижнем будет располагаться топливная камера, в верхнем – камера дожигания. Кстати, если размеры нижнего проема позволяют, помимо отработки можно будет использовать в качестве топлива дрова;
из стального листа делаем дно камеры дожига;
из трубы изготавливаем горелку – место, где летучие газы смешиваются с воздухом и воспламеняются. В горелке сверлятся отверстия (по описанному выше принципу), внутри труба ШЛИФУЕТСЯ, это необходимо для большей эффективности изделия;
готовую горелку вваривают в дно камеры дожига;
из тормозного диска и куска стального листа делаем поддон для отработки. В верхней его части привариваем крышку;
для соединения горелки и крышки поддона лучше использовать муфту – это облегчает обслуживание печи;
выполняем подвод для горючего. Для этого в стенке баллона выполняется отверстие, в которое вваривается труба с резьбовым краем;
на внешнем конце трубы ставится вентиль, к нему подключается шланг. Шланг, в свою очередь, подключается к баллону с топливом;
трубу для дымохода вваривают в верхнюю часть баллона, далее «уводят» плавным переходом вверх, до выхода из помещения.

Фактически на этом работа с самой печью закончена, но лучше дополнительно соорудить теплообменник – это увеличит эффективность.

Один из вариантов теплообменника – наваренные на корпус пластины – показан на фото ниже.

Готовая печь с открытыми дверками (петли были нужны именно для них, на петли крепятся вырезанные в пункте 2 куски баллона).

Печь на отработке с наддувом

Эта конструкция также собрана на основе 50-ти литрового баллона.

Подача воздуха здесь идет от вентилятора (например, от печки автомобиля ВАЗ 2108), что позволяет увеличить тягу в дожигателе и при этом сделать фактически теплообменником всю поверхность баллона.

Процесс работы и розжиг показаны в видео.

Печь на отработке с водяным контуром

Изготовление печи с водяным контуром может быть практически таким же, как и в наиболее простом варианте. Основное отличие – организация отбора тепла в водный теплоноситель. На фото ниже такая возможность реализована обмоткой трубы вокруг корпуса печи. При этом снизу, естественно, подается холодная вода, сверху выходит нагретая.

Более «продвинутый» вариант – печка с «водяной рубашкой». Фактически корпус заключен во второй, полый, внутри которого циркулирует вода. Нагретая жидкость подается в радиаторы отопления.

Правда, фраза «не дымит» от производителя является некоторым преувеличением – это реально только при регулярной чистке дымохода и использовании достаточно качественного, отфильтрованного топлива.

На чертеже устройство выглядит примерно так.

Печь с капельной подачей топлива

Этот тип печи более безопасен, чем те конструкции, в которые топливо заливается одномоментно. Кроме того, в случае постепенной подачи можно свободно регулировать длительность горения.

Обязательным элементом системы является отдельный бак для топлива, отработка из которого подается небольшими порциями – почти каплями – с помощью специального устройства.

На фото ниже показана конструкция, где имеется расположенный выше топливной камеры отдельный бак с маслопроводом. Базой печи является газовый баллон, для регулировки интенсивности подачи отработки используется вентиль. Подробнее устройство печи рассмотрено выше.

Еще один тип изделия – с выдвижным отсеком для топлива и двойным дожигателем.

Она же, реализованная в металле.

Обратите внимание: благодаря наддуву и отсутствию потерь топлива при заливке расход отработки снижается на 20…30%

Отопление на отработке имеет ряд достоинств и некоторые недостатки

Преимущества:

работает на любом типе синтетического или минерального масла, их комбинациях с самым высоким уровнем загрязнения смазочного материала;
простота конструкции — практически все узлы можно изготовить из подручных материалов. Из этого следует и высокая надежность, в котле нечему ломаться;
низкая стоимость, даже если все его детали придется заказывать, а самому производить только финальную сборку;
высокая эффективность – температура сгорающих паров масла весьма высока, а если конструкция будет оборудована дополнительным узлом принудительной конвекции, существенно возрастет теплоотдача;
экологическая безопасность – при соблюдении правильного температурного режима сгорания 4500 Со – 8500 Со (оптимально 6000 Со ), все пары отработки сгорают практически полностью, выброса вредных веществ: тяжелых металлов и канцерогенов не происходит.

Недостатки:

котел на отработке относится к отопительным приборам с открытой камерой сгорания, соответственно использовать его можно только в хорошо вентилируемых помещениях;
требуется устройство надежного и качественного прямоточного дымохода, к тому же потребуется его систематическая чистка;
для некоторых типов котла использующих капельную схему подачи топлива необходима дополнительная очистка отработки.

Типы конструкций на отработке

В зависимости от области применения, котлы, использующие в качестве топлива отработанное масло, можно разделить на три группы:

бытовые печи;
водонагревательные агрегаты;
отопительные котлы.

Бытовые печи устанавливают в помещениях, которые по ряду причин нельзя оборудовать водяным отоплением. Эти агрегаты характеризуются пониженным расходом топлива, а их конструкция обеспечивает наиболее полное сгорание масла. Бытовое оборудование является практически бездымным. Кроме того, печи нередко оборудуют системами очистки выбросов, что повышает безопасность их эксплуатации. Главное преимущество агрегатов этого типа — в их мобильности. Небольшие размеры позволяют легко транспортировать печь и установить её в небольшом помещении

Немаловажно и то, что устройство при необходимости можно легко дооснастить водяным контуром или площадкой для приготовления пищи

Бытовая масляная печь

Водонагревательные агрегаты на уровне модуля для дожигания газов имеют специальную платформу, на которую опирается ёмкость с водой. Её тороидальная форма даёт дополнительное преимущество, поскольку нагрев осуществляется как снизу, так и со стороны дымового канала, который проходит внутри бака. Для автономной подачи воды на входе в бойлер монтируют небольшой водяной насос. Благодаря высокой температуре, нагреть воду можно гораздо быстрее, чем в заводских водонагревателях. Например, 100 литровый бак набирает температуру от 20 °C до 65 °C примерно за два часа, в то время как электрическому или газовому прибору потребуется в два раза больше времени. Если же говорить о стоимости условного литра горячей воды, то при использовании отработки затраты уменьшаются в 20–25 раз.

Ёмкость, установленная на уровне зоны дожигания, превращает печь на отработке в мощный водонагреватель

Отопительные котлы используются для подключения к водяным системам обогрева, поэтому оборудуются устройствами дожигания отработанных газов, фильтрами и устройствами безопасности. Несмотря на все меры предосторожности, оборудование для отопления отработанным маслом рекомендуется устанавливать в отдельных помещениях или пристройках. Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива

Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс

Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива. Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс.

Котёл с водяным контуром спирального типа обеспечит работу отопительной системы загородного дома

Котел на отработке своими руками: конструкция, принцип работы, схема устройства

Выбор материалов

История появления горелок на отработанном моторном масле

Преимущества и недостатки самодельных котлов на отработанном масле

Меры безопасности
