Установка настенного газового котла — монтаж своими руками

Монтаж настенных газовых котлов отопления — схема подключения на примерах

Газовые котлы предназначаются для нагрева жидкого теплоносителя в автономных отопительных конструкциях, монтаж настенных газовых котлов отопления выполняют в квартирах или частных домовладениях. Так как данные нагревательные приборы работают на взрывоопасном виде топлива, необходимо четко соблюдать правила установки настенного газового котла, чтобы обеспечить жильцам абсолютную безопасность.

В первую очередь владельцам недвижимости следует знать, что все работы, связанные с подключением устройства к газовой магистрали и отопительной системе должны производиться специалистами в строгом соответствии с утвержденными СНИПами.

Создание проекта газовой отопительной системы

На этапе самостоятельного проектирования отопительной системы частного дома важно учесть все даже мельчайшие детали, которые напрямую будут влиять на эффективность и экономичность газового отопления

1. Количество котлов и их суммарная мощность.
2. Определение мощности циркуляционного насоса достаточной для обогрева всего дома.
3. Наличие в доме тёплых полов.
4. Составление схемы газовой системы отопления с учётом потребителей горячей воды.
5. Наличие нескольких этажей в строение.

Только заблаговременно учитывая все особенности дома можно рассчитать систему отопления с максимальной эффективностью, которая удовлетворит все потребности домовладельца и его родственников.

Требования, предъявляемые к помещению котельной с газовым котлом

Так как газовые котлы являются устройствами с высокой пожароопасностью и взрывоопасностью, к котельным с таким котлом предъявляются строгие требования. Выполнение этих требований является обязательным условием при оборудовании котельного помещения.

Основные требования к газовым котельным:

• Не допускается установка газовых котлов в жилых помещениях дома.
• Запрещено устанавливать котел вблизи от источников открытого огня.
• Одновременно в котельной допускается установка не более 4 газовых котлов, суммарная мощность которых не должна превышать 200 кВт.
• К котельным на базе газовых котлов с герметичной (закрытой) камерой сгорания не предъявляются требования, устанавливающие минимальный объем помещения.
• Минимальный объем котельной для газового котла с открытой камерой сгорания определяется исходя из мощности котла:
  • До 30 кВт – 7,5 м³;
  • От 30 до 60 кВт – 13,5 м³;
  • От 60 до 200 кВт – 15,0 м³.
• В помещении котельной высота потолка для газового котла должна быть не меньше 2,2 м.
• Требуемая площадь помещения для газового котла выбирается из расчета 4 кв.м на один газовый котел.
• Котел устанавливается таким образом, чтобы был обеспечен беспрепятственный подход к нему с любой стороны. Расстояние между передней поверхностью котла и противоположной стеной должно обеспечивать удобство обслуживания котла и составляет не менее 1 м.
• Пол в помещении котельной должен быть выполнен из негорючих материалов.
• При установке напольного котла, поверхность пола должна быть выровнена.
• В помещении с газовым котлом должна быть предусмотрена приточная вентиляция. Размер вентиляционного отверстия должен быть не менее 200 кв.см и зависит от источника приточного воздуха. Если приток воздуха поступает из соседнего помещения здания, то минимальный размер вентиляционного отверстия должен определяться из расчета 30 кв.см на 1 кВт мощности котла. Если воздух поступает непосредственно с улицы, то для газового котла достаточно приточной вентиляции размером 8 кв.см на 1 кВт.
• Нижний край вентиляционного отверстия должен находиться на уровне не выше 30 см от пола. В случае если установлен котел, работающий на сжиженном газе, то вентиляцию располагают на уровне пола, при этом вытяжной канал должен располагаться с уклоном в направлении наружного отверстия.
• Дверной проем, ведущий в котельную должен иметь минимальную ширину 0,8 м.
• Если устанавливается котел с открытой камерой сгорания, то в помещении нужно предусмотреть окно от 0,25 кв.м. Если используется котел с закрытой камерой, то такое окно не требуется.
• В котельную должно быть проведено электроснабжение с индивидуальным автоматом защиты и заземлением.
• На каждой газовой магистрали, подведенной котлу необходимо установить запорный узел.
• Для отведения продуктов сгорания нужно установить газонепроницаемый дымоход, диаметр и высота которого должны соответствовать характеристикам котла. Минимальная высота дымохода не должна быть ниже, чем конек крыши здания для предотвращения возникновения обратной тяги.

Лучшие настенные конвекционные газовые котлы

Настенные конвекционные модели газовых котлов компактны. Именно это подкупает тех, кто вынужден оборудовать отоплением небольшие помещения или попросту не имеет места для устройства. Так, газовые настенные котлы можно устанавливать даже в нежилом помещении квартиры. Осталось понять, какой из них выбрать.

BAXI ECO-4s 24F 24 кВт

9.4

Рейтинг На основе отзывов покупателей

Дизайн
8.5

Качество
10

Цена
10

Надежность
9.5

Отзывы
9

Настенный конвекционный газовый котел BAXI ECO-4s 24F 24 кВт собирается в Италии по европейским стандартам, поэтому в качестве используемых деталей и материалов не приходится сомневаться. Он может обеспечивать теплом помещения с площадью до 190 квадратных метров, так что монтировать модель можно как в квартире, так и в частном доме. Температура нагрева воды — от 35 до 60 градусов по шкале Цельсия, что является оптимальным показателем. Обеспечивается это медным теплообменником, который работает в паре со вспомогательным, выполненным из стойкой к коррозии хромоникелевой стали. Использование газового котла заметно облегчает LED-экран. Но есть ли у него хоть несколько минусов? Да.

ПЛЮСЫ:

• функция нагрева воды и отопления;
• имеет многоуровневую систему защиты;
• КПД аппарата составляет 92,9%;
• есть встроенный циркуляционный насос.

МИНУСЫ:

• вес в 30 килограмм усложняет процесс установки газового котла;
• модель довольна старая, поэтому встречается не во всех оффлайн-магазинах.

Viessmann Vitopend 100-W A1HB001 24 кВт

9.2

Рейтинг На основе отзывов покупателей

Дизайн
9

Качество
9.5

Цена
9.5

Надежность
9

Отзывы
9

Viessmann Vitopend 100-W A1HB001 24 кВт — это отличный настенный газовый котел одноконтурного типа. Он хорошо справляется с обогревом площадей до 192 квадратов, причем уровень потребления энергии у него относительно небольшой. При использовании в домашних условиях котел можно подключать к обычной розетке: для работы ей хватает всего 220 Вт. При этом температура отопления колеблется между 40 и 80 градусами по Цельсию, что достаточно много. Так что устройство подойдет для любой климатической зоны. Стоит отметить, что у него есть летний режим работы и встроенный циркуляционный насос. Поэтому уместно говорить, что Vitopend 100-W A1HB001 24 кВт справляется с любыми стандартными пользовательскими задачами.

ПЛЮСЫ:

• многоступенчатая система защиты от возгорания;
• емкость расширительного бака в шесть литров;
• закрытая камера сгорания;
• использования долговечных композитных материалов.

МИНУСЫ:

• масса в 31 килограмм делает настенный монтаж в одиночку почти невозможным;
• максимальное давление в котле составляет три бара.

Vaillant turboFIT VUW 242/5-2 23.7 кВт

9.0

Рейтинг На основе отзывов покупателей

Дизайн
9

Качество
9

Цена
9.5

Надежность
9

Отзывы
8.5

Настенный газовый котел двухконтурного типа Vaillant turboFIT VUW 242/5-2 имеет мощность в 23,7 кВт, которую можно регулировать с помощью моделирующей горелки. Он имеет четкую систему удаления продуктов горения, работа которой обеспечивается благодаря автоматизированному алгоритму дымовыведения. Именно поэтому газовый котел, согласно технике безопасности, разрешается устанавливать в жилой зоне. Данная отопительная техника оснащена системой от замерзания, электронным зажиганием, вентилем для заполнения и долговечным медным теплообменником. Несмотря на все достоинства комплектации, модель стоит не так уж дорого. Поэтому ее можно назвать оптимальной для небольших городских помещений.

ПЛЮСЫ:

• обеспечивает отопление и нагрев воды в проточном режиме;
• закрытый расширенный бак на семь литров;
• примерный КПД составляет 93,5%;
• из-за хорошего уровня безопасности можно ставить газовый котел в жилых помещениях.

МИНУСЫ:

• пластинчатый теплообменник ГВС, согласно отзывам, склонен к поломкам;
• работает достаточно громко.

Установка на разные стены

Котлы имеют довольно большой вес, а потому проблемы могут возникнуть, если не учесть надежность фиксации к стене. Существуют определенные нормы установки котлов, где указано, что монтажные работы необходимо проводить только на жёсткой стене.

Требования могут сильно отличаться в зависимости от материала, что был использован при возведении стен в доме. Существуют нормы для деревянных, железобетонных, гипсокартонных и кирпичных поверхностей.

Установка на ЖБ стену

Железобетонные стены – самый подходящий варианты для монтажа настенного газового котла. Они имеют повышенную прочность и полностью негорючие. Поэтому не нужно использовалась дополнительные способы защиты в виде облицовки. Для фиксации корпуса теплогенератора используют металлические анкера, на которые фиксируют монтажную планку. После этого агрегат устанавливают на подготовленную площадку. На бетонные стены можно устанавливать любые типы отопительных систем: имеющие большую мощность или обычный бройлер накопительного типа.

Установка на стену из кирпича

В нормах установки отдельно прописаны условия крепления к стене из кирпича. Кирпич – еще один качественный негорючий материал, а потому оборудование устанавливают сразу на стену, но на этот раз придётся провести подготовку поверхности.

Чтобы не нарушать требования газовщиков пред монтажными работами стену необходимо обязательно отштукатурить. Во время проведения этих работ потребуется смонтировать специальную планку. После окончания штукатурки, из стены должны торчать два болта, которые служат посадочным местом для оборудования.

Можно ли вешать котел на деревянную стену

Установка настенного газового котла в деревянном доме – сложная задача из-за ряда нюансов. Деревянная стена может загореться, потому нужно позаботиться о мерах безопасности.

Чтобы правильно смонтировать отопительный котел придётся выполнить несколько особых условий:

1. Тщательно обработать дерево в месте монтажа. Своими руками это сделать довольно просто – в строительных магазинах есть специальные антипирины. Ими потребуется обильно обработать стену.
2. Стену предварительно облицовывать штукатуркой (толщина – 15 мм). Это минимальное значение, которое гарантирует защиту от высоких температур. Также можно облицевать стену кровельной сталью.

Если нет желания использовать штукатурку или облицовку металлом, можно в месте крепления теплового генератора поставить гипсоволоконную плиту, а после обложить керамической плиткой.

Чтобы тяжёлый котел отопления не упал с установленного места, необходимо площадку укрепить мощным брусом, который подкладывается под облицовочный материал. Таким образом, получится надежно зафиксировать теплогенератор на стене.

Можно ли повесить на гипсокартон

При установке гипсокартона нельзя избежать наличия пустот. Это создаёт проблемы с крепежом тяжёлого теплогенератора. Однако есть вариант устранить этот недочет.

Когда происходит изготовление металлокаркаса, необходимо заранее выбрать место для фиксации котла и провести подготовительные работы. Необходимо надёжно укрепить площадку, используя деревянный брус и металлопрофиль. Для установки на хрупкий гипсокартон применяют специальные фиксаторы. Это пробки из пластика, что вкручиваются в облицовочный материал. Метизы же необходимо смонтировать уже в установленную пробку. Специалисты говорят, что готовые крепежи постепенно расшатываются, что приводит к ухудшению фиксации.

Крепление котла на пенобетон и газобетон

Если дом построен из газобетона или пенобетона, то можно применять для монтажа котла несколько методов:

1. Крепления заранее устанавливают в тот момент, когда происходит кладка блоков. Установка котла проводится, когда кладочная смесь полностью затвердеет.
2. В магазинах можно найти ввёртыши для фиксации в пенобетоне. Они очень похожи на пробке, использующиеся для работы с гипсокартоном. Но у них более глубокая резьба и больший шаг. Как только материал будет вкручен в пенобетон или газобетон, в ввёртыши можно установить любой анкер, который надежно удержит газовое оборудование.
3. Ещё один надёжный способ фиксации – шпильками. Их устанавливают с небольшим промежутком друг от друга, а в стену (с каждой стороны) монтируют планку, что крепко фиксируется болтами для максимальной надежности.
4. Также можно применять жидкие, химические анкеры. Они обеспечивают прочную фиксацию, но стоят дороже предыдущих вариантов.

Схема отопления частного дома с газовым котлом. Нюансы и особенности установки

Дом можно назвать уютным и комфортным, если в нём тепло. Квартиры многоэтажных домов подключены к центральной системе отопления, а вот владельцам загородных домов придётся позаботиться об обустройстве автономного отопления. Сегодня есть разные способы, как отопить частный дом. Каждый выбирает тот вариант, который наиболее оптимальный в его случае.

Чаще всего на наших территориях для обустройства отопительных систем используются газовые котлы. Они отличаются рядом преимуществ, основным из которых является экономичность, так как природный газ – наиболее дешёвое топливо. Владельцы обустраивают газовые системы даже в тех случаях, если нет возможности подключиться к магистрали. Для этого есть газовые баллоны.

Отопительная система обустраивается в процессе строительства частного дома. Чтобы выполнить работы качественно, следует придерживаться правил и требований, а также мер безопасности, ведь с газом работать нужно очень аккуратно. Любая ошибка может привести к несчастному случаю. Обустройство системы обогрева лучше доверить профессионалам, так как они имеют в своём распоряжении специализированное оборудование и инструменты, а также ознакомлены со всеми нюансами проведения подобных работ. Но можно сделать отопление частного дома газовым котлом своими руками. если иметь должное представление о схемах и правилах установки.

Газовое отопление для частного дома

Что такое обвязка и из чего ее делают

В системе отопления две основные части — котел и радиаторы отопления или теплый пол. То что их связывает и обеспечивает безопасность — это и есть обвязка. В зависимости от типа установленного котла используются разные элементы, потому обычно рассматривают отдельно обвязку твердотопливных агрегатов без автоматики и автоматизированных (чаще — газовых) котлов. У них разные алгоритмы работы, основные — возможность нагрева ТТ котла в фазе активного горения до высоких температур и наличие/отсутствие автоматики. Это накладывает ряд ограничений и дополнительных требований, которые приходится выполнять при обвязке котла, работающего на твердом топливе.

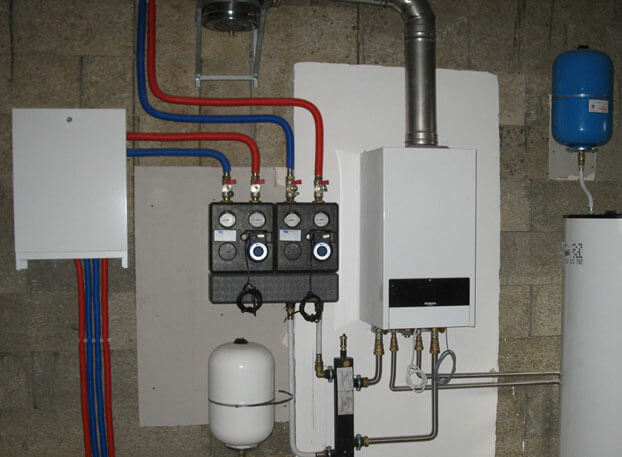

Пример обвязки котла — сначала идет медь, потом — полимерные трубы

Что должно быть в обвязке

Для обеспечения безопасной работы отопления обвязка котла должна содержать ряд устройств. Обязательно должны быть:

• Манометр. Для контроля давления в системе.
• Автоматический воздухоотводчик. Для спуска воздуха, попавшего в систему — чтобы не образовывались пробки и не стопорилось движение теплоносителя.
• Аварийный клапан. Для сброса чрезмерного давления (подключается к системе канализации так как стравливается  некоторое количество теплоносителя).
• Расширительный бак. Необходим для компенсации теплового расширения. В системах открытого типа бак ставится в верхней точке системы и представляет собой обычную емкость. В закрытых системах отопления (обязательно с циркуляционным насосом) ставится мембранный бачок. Место установки — в обратном трубопроводе, перед входом в котел. Он может быть внутри настенного газового котла или устанавливается отдельно. При использовании котла для подготовки воды для ГВС также необходим расширительный бак в этом контуре.

• Циркуляционный насос. Обязателен к установке в системах с принудительной циркуляцией. Для повышения эффективности отопления может стоять и в системах с естественной циркуляцией (гравитационных). Ставится на подачу или обратку перед котлом до первого ответвления.

Часть этих устройств уже установлена под кожухом газового настенного котла. Обвязка такого агрегата очень проста. Для того чтобы не усложнять систему большим количеством отводов манометр, воздухоотводчик и аварийный клапан собирают в одну группу. Есть специальный корпус с тремя отводами. На него накручиваются соответствующие устройства.

Так выглядит группа безопасности

Устанавливают группу безопасности на подающем трубопроводе сразу на выходе котла. Ставят так, чтобы легко было контролировать давление и можно было вручную стравить давление в случае необходимости.

Какими трубами делать

Сегодня в системе отопления уже редко используют металлические трубы. Их все чаще заменяют на полипропилен или металлопластик. Обвязка газового котла или любого другого автоматизированного (пеллетного, на жидком топливе, электрического) возможна сразу этими видами труб.

Настенный газовый котел можно подключать полипропиленовыми трубами сразу от входа котла

При подключении твердотопливного котла хотя-бы метр трубы на подаче непроходимо делать металлической трубой и лучше всего — медной. Дальше можно ставить переход на металлопластик или полипропилен. Но и это — не гарантия того, что полипропилен не разрушится. Лучше всего сделать дополнительную защиту от перегрева (закипания) ТТ котла.

При наличии защиты от перегрева обвязку котла можно сделать полиропиленовыми трубами

Металлопластик имеет более высокую температуру эксплуатации — до 95°C, чего достаточно для большинства систем. Можно ими делать и обвязку твердотопливного котла, но только в случае наличия одной из систем защиты от перегрева теплоносителя (рассказано чуть ниже). Но металлопластиковые трубы имеют два существенных недостатка: сужение в месте соединения (конструкция фитингов) и необходимость регулярной проверки соединений, так как они со временем текут. Так что обвязку котла металлопластиком делают при условии использования в качестве теплоносителя воды. Незамерзающие жидкости более текучие, потому в таких системах обжимные фитинги лучше не использовать — они все равно будут течь. Даже если заменить прокладки на химически стойкие.

Акты на монтаж котельной

Этот документ состоит из трех основных разделов:

1. Вводный.
2. Основной.
3. Заключительный.

Отнеситесь к оформлению акта достаточно серьезно, ведь он нужен не только человеку, который устанавливал оборудование, но и самому заказчику. Мастер, который исполнял монтаж котельной, пользуется им как доказательством проделанных манипуляций, и получает оплату, согласно расценкам.

Скачать акт можно по этой ссылке.

А для сотрудника любой организации эта бумага выступает как часть обязательного бухгалтерского учета, с которой в дальнейшем может работать бухгалтер и рассчитать налоговый сбор.

Установка отопительной системы

Монтаж отопительной системы загородного дома осуществляется в несколько этапов:

• разработка проекта, получение разрешений в соответствующих органах;
• закупка материалов, оборудования и подготовка инструментов;
• врезка в газопровод, который пролегает по улице и по которому осуществляется подача газа в жилые дома;
• подготовка места под газовый котел, разводка труб ;

Монтаж газового оборудования

установка котла;
заполнение системы теплоносителем;
диагностика.

Основным критерием, по которому рассчитывается количество материалов, проводится выбор модели отопительного оборудования, является площадь дома. Чем она больше, тем мощнее прибор понадобится. Для небольшого дома подойдёт малогабаритный котёл, который можно установить в ванной или на кухне. Для коттеджа или двухэтажного особняка лучше выбирать большой, мощный прибор.

Установленная по всем правилам отопительная система частного дома будет функционировать на протяжении длительного периода. Перед началом монтажных работ следует ознакомиться со схемой отопления и правилами установки отопительного оборудования.

Требования к помещению котельной в доме и квартире

Никаких особых отличий для коттеджа или квартиры, в плане установки автономной системы отопления, нет.

Есть критерии СНиП, применяемые ко всем категориям помещений и если таковые соответствуют установленным стандартам — там можно расположить газовый котёл.

Особенного рассмотрения заслуживают кухни. Архитектор, создавая план дома, уже учёл необходимые требования безопасности. Но это не всё. Большую роль играет суммарная тепловая мощность, исходящая от всех кухонных агрегатов (варочная печь, ТЭН, батареи отопления, бойлер). Максимально допустимое значение для этого показателя — 150 кВт.

В загородном доме допустимо устанавливать любой котёл, да и с помещением проблем обычно не возникает. А вот в кухне городской квартиры разрешено устанавливать только один вид котла — настенный, оборудованный закрытой камерой сгорания. Дополнительно во входной двери делается зарешеченный проём, площадью не менее 0,02 м² — для увеличения тяги воздуха.

Есть и другая сложность. Входная дверь котельной ведёт на улицу, это правило строго соблюдается. Надзорный орган потребует либо установить такую дверь, либо ликвидировать перепланировку. Часто выход один — проламывать проём в стене, что чревато многочисленными затратами сил, нервов и денег.

На маленьких кухнях, объём которых меньше 7,5 м³ не разрешено размещать два водонагревателя — жильцам домов старой постройки с идеей отдельной топочной придётся распрощаться.

Фото 1. Газовый котел настенного типа, установленный в квартире. К прибору должен быть обеспечен свободный доступ.

В многоквартирном здании при пожаре есть риск перехода огня на другие помещения. Так что желающим оборудовать топочную на кухне лучше сразу настроиться на отказ со стороны пожарного надзора — перепланировку не разрешат.

Важно! Во всех случаях монтаж газового котла производится только квалифицированным специалистом. Никогда нельзя брать эту задачу на себя!

Тактование и методы решения

Обычно тактование наблюдается в период межсезонья, когда нет сильных морозов и прогревать долго систему не нужно.

В данной ситуации котел запускается на максимуме, быстро нагревает воду и отключается. Далее насос растаскивает теплоноситель по системе, температура падает, горелки запускаются вновь.

В таком режиме работает как 20квт, так и 30квт котел. В чем же разница?

А разница в том, что первый будет потреблять газ в промежутках запуска условно 2м3, а второй 3м3. Когда котел тактует, он не успевает ничего оценить и выйти на оптимальную мощность.

Он заводится на максимуме и останавливается на максимуме. Но все это касается старых, “тупых” моделей.

В современных настенных приборах с модулирующими горелками (1:10) и умной электроникой, работа котла устроена таким образом, что если автоматика изначально увидит перегрев теплоносителя, то следующее включение произойдет на меньшей мощности, либо вы ее сможете уменьшить самостоятельно.

Единственная проблема – когда минимальная мощность у котла не такая уж и минимальная.

Поэтому проверяйте инструкцию и спрашивайте у продавца имеет газовый котел функцию модуляции или нет. И чем чаще будет шаг регулировки, тем лучше.

Ошибка №5
Но и перебарщивать с так называемыми “мозгами” не нужно.

90% потребителей никогда в жизни не пользуются ни погода зависимой автоматикой, ни GSM модулями. Переплачивать за них не стоит.

Уж лучше поставить парочку умных и недорогих комнатных термостатов.

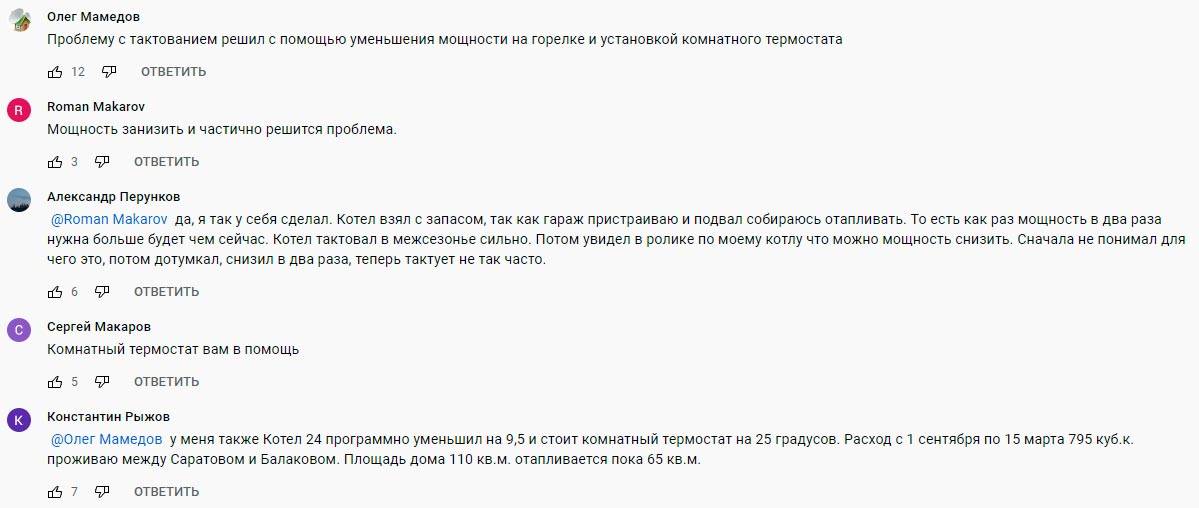

Большинство именно так и решает извечную проблему с тактованием.

С чего начать монтаж?

Прежде всего необходимо подготовить документацию, которая необходима для установки. Начать следует с инициализации газификации помещения. Она может быть начата только в том случае, если к нему подведен газопровод. Тогда владелец подает в соответствующие службы заявление, в котором указывает нужный ему в месяц или год объем потребления газа. В случае удовлетворительного ответа на заявление газопровод, подходящий к помещению, обязательно оснащается счетчиком.

Владелец получает на руки разрешительные документы и технические условия, на основании которых должен быть разработан проект подключения оборудования. Последний включает в себя схему прокладки газовых труб от отопительного прибора до точки врезки в магистраль и все условия монтажа оборудования. Разработанный проект должен пройти согласование в газовой службе.

Вместе с проектом владелец помещения, где будет установлен котел, предоставляет сертификат соответствия и техпаспорт купленного оборудования, заключение экспертной службы о его соответствии всем требованиям безопасной и инструкцию по использованию. Только после того, как проект будет одобрен, можно приступать к установке отопительного прибора. При этом следует четко выполнять все пункты проектной документации.

Размещение теплогенератора, требования к помещению

Для помещения, в котором будет находиться газовое оборудование, существуют строгие требования:

• Не разрешается устанавливать отопительный агрегат, работающий на газе в ванной комнате или в жилой зоне дома. Допускается располагать оборудование на кухне или других нежилых помещениях. Разрешена установка на любом этаже здания. Но лучше всего для газового оборудования подойдёт наружная пристройка или даже отдельная котельная.
• Допускается установка отопительной системы только в помещениях с высотой потолков не менее двух метров и площадью не менее 7,5 кв.м.
• Обязательно наличие окон, выходящих на улицу.
• Необходимо продумать приточно-вытяжную вентиляцию помещения. Если теплогенератор ставится на кухне, то подойдёт форточка для проветривания.
• Панель подвесного котла должна быть расположена на расстоянии не менее 125 см от стен или других предметов.
• На кухне разрешается устанавливать газовый агрегат мощностью до 60 квт, в пристройках и коридорах – до 150 квт. Для наружной котельной максимальная мощность не предусмотрена.
