Типовые схемы размещения
Системы обеспечения благоприятного микроклимата в помещении с бассейном обустраиваются в соответствии с одной из типовых схем.
Вариант №1
Самый простой и дешевый способ снижения уровня влажности в бассейне заключается в установке моноблочных настенных либо напольных осушителей воздуха в количестве от 2 до 5 штук в зависимости от реальной площади испарения.
Подобное решение отлично подходит для небольших помещений с невысокой интенсивностью посещений. Там, где гораздо легче и разумнее периодически проветривать, чем устанавливать дорогостоящую канальную систему (+)
Вариант №2
Схема, работающая по принципу частичной рециркуляции, т.е. с забором свежей порции воздуха с улицы, которая подмешивается к осушенной и подогретой воздушной массе, захваченной в бассейне.
Применяется на объектах с высокой степенью посещаемости, нуждающихся в постоянном подмесе кислорода и удалении углекислого газа. Для сброса излишков воздушной массы сооружается независимая вытяжная система (+)
Вариант №3

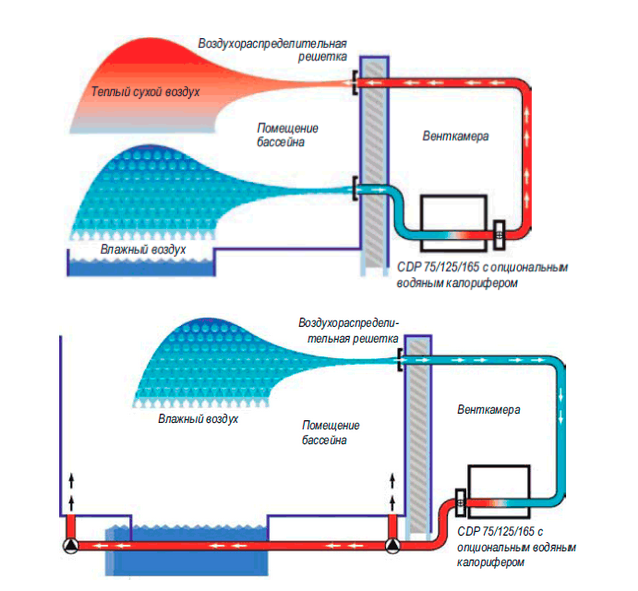

Используются канальные системы, устанавливаемые в отдельных отсеках. Осушители совмещаются с приточно-вытяжной вентиляцией, что гарантирует полноценный воздухообмен в зале бассейна.
Установка выполняет одновременно несколько функций. Она удаляет 50 % отработанного воздуха из бассейна, захватывает часть, равную удаленной порции, на улице, смешивает их и осушает до требующихся параметров (+)
Вариант №4
В схеме применяются настенные встроенные или просто навесные осушители, работа которых не связана с приточно-вытяжной вентиляцией. Осушающее устройство включается в момент превышения значения уровня влажности, заданного хозяином бассейна.
Поставка воздушного потока производится в нижней части помещения, почти на уровне зеркала воды. Вытяжка воздушного потока осуществляется через вмонтированные в потолок вытяжные отверстия (+)
Вариант №5
Настенный моноблочный осушитель работает в тандеме с приточно-вытяжной системой, выполняющей частичное осушение воздушной массы в бассейне.
Моноблочное осушающее устройство включается в работу только в случае, если вентиляционный контур не справляется с задачей понижения уровня влажности (+)
Ориентируясь на предложенные к рассмотрению типовые решения, можно выбрать оптимальный вариант обустройства собственного бассейна или усовершенствовать одну из наиболее подходящих схем согласно конкретным техническим условиям.
Виды осушителей воздуха для бассейнов
Переносные осушители. Устройства передвигаются при помощи специального оборудования. Подходят такие агрегаты для тех помещений бассейнов, в которых уровень влажности распределяется неравномерно.
Стационарные осушители. Данные устройства имеют большую мощь, подходят для применения в бассейнах. Их установка осуществляется непосредственно в стену помещения так, чтобы все трубки и провода были надежно спрятаны за строительными и облицовочными материалами.
Установка осушителей возможна на полу в непосредственной близости к воде, а также на стенах. Канальные осушители воздуха для бассейнов монтируют в специально отведенном для этого помещении, и характеризуются большой мощью. Делается это для того, чтобы присутствующим в бассейне не мешал шум работающего устройства.
Кроме вышеописанных видов осушителей воздуха, существуют еще два типа устройств:
Адсорбционные. Предназначены для поглощения влаги с помощью особого вещества. Вещество находится в специальной камере, создающей два потока воздуха. Высокотемпературный поток сушит воздух, второй перенаправляет его в помещение бассейна.
Ассимиляционные. Принцип данных устройств основан на нагревании потока воздуха, вследствие чего происходит поглощение влаги, и совершается процесс осушения. Недостатком таких устройств является не слишком экономный расход электроэнергии, а также низкий уровень производительности.
Необходимо помнить о том, что осушители воздуха в бассейне это лишь часть обустройства вентиляционной системы. Если помещение большое, то и агрегаты требуются немалых размеров. Такие конструкции установить самостоятельно не получится, необходимо воспользоваться услугами специалистов. Особенно это касается осушителей, монтируемых непосредственно в стены помещения.
Особенности микроклимата закрытых бассейнов
Требования к микроклимату закрытых бассейнов весьма жесткие, но несоблюдение этих требований может привести к неприятным последствиям как для тех, кто его посещает, так и для самого помещения бассейна и оборудования, которое в нем установлено. Главной особенностью любого бассейна является наличие большого количества воды, имеющей значительную плоскость зеркала, с которого постоянно происходит испарение влаги.
Климатическая установка Menerga ThermoCond 39 с асимметричным высокопроизводительным теплообменником и встроенным тепловым насосом
Процесс испарения происходит даже в стоячей воде, а при интенсивном волнообразовании, появлении брызг, когда кто-то плещется в бассейне, он усиливается на 10-60%, в зависимости от количества купающихся. Также водяной пар образуется и от других источников: с поверхности пола, залитого водой, и с поверхности тела человека, находящегося в помещении.
Независимо от того, насколько интенсивно вы пользуетесь своим бассейном, высокий уровень испарения воды требует, чтобы система вентиляции бассейна действовала 24 часа в сутки. Разумеется, такой режим работы приводит к высоким расходам, поэтому к числу обязательных требований к оборудованию для вентиляции бассейна относится экономичность.
Существуют определенные требования по параметрам окружающей среды для закрытого бассейна.
Параметр | Диапазон значений |
|---|---|
Температура воздуха | 27°C-34°C |
Температура воды | 23°C-28°C |
Относительная влажность воздуха | 50%-65% |
Скорость воздушного потока | не более 0,2 м/с |
Кратность воздухообмена | 4-5 раз в 1 час |
Концентрация хлора в воздухе | не более 0,1 мг/куб. м |
Еще раз подчеркнем, что эти параметры требуется соблюдать все 24 часа, независимо, пользуетесь вы своим бассейном или нет. Некоторые, чтобы сэкономить, приобретают специальный настил, закрывающий зеркало воды в нерабочий период, но таки образом полностью решить проблему влажности не удастся, в любом случае необходимо дополнительно механическим образом осушать воздух. Хотя защитную пленку, закрывающую поверхность воды в отсутствие людей, лучше приобрести. Кстати, открытие форточек тоже не эффективно.
Осушители
Сейчас для поддержания оптимальной влажности в частных бассейнах используют осушители воздуха. Когда влажный воздух поступает в осушитель, избыток влаги конденсируется и затем удаляется. На выходе воздух подогревается до необходимой температуры и вновь подается в помещение. Работая таким образом, осушители поддерживают оптимальную влажность воздуха, предотвращают конденсацию влаги в помещении и снижают затраты на нагрев воздуха.. Для осушения воздуха в бассейне площадью 20 мг требуется вентиляция производительностью 700 м3/час и мощностью примерно 12 кВт/час. Для этого же бассейна специалисты рекомендуют установить осушитель воздуха, удаляющего до 1,8 л влаги в час, с потребляемой мощностью 1 кВт/час. Установка осушителя позволяет снизить мощность вентиляции до пределов, необходимых для комфортного самочувствия людей, в рассматриваемом нами случае — до 300 м’/час. При этом система вентиляции обеспечивает подачу свежего воздуха и удаление неприятных запахов, осушитель эффективно удаляет влагу, а общее потребление электроэнергии сокращается до 6 кВт. Самые простые осушители для бассейнов работают только в режиме осушения воздуха, и их рекомендуется устанавливать в малых бассейнах с готовой вентиляцией.

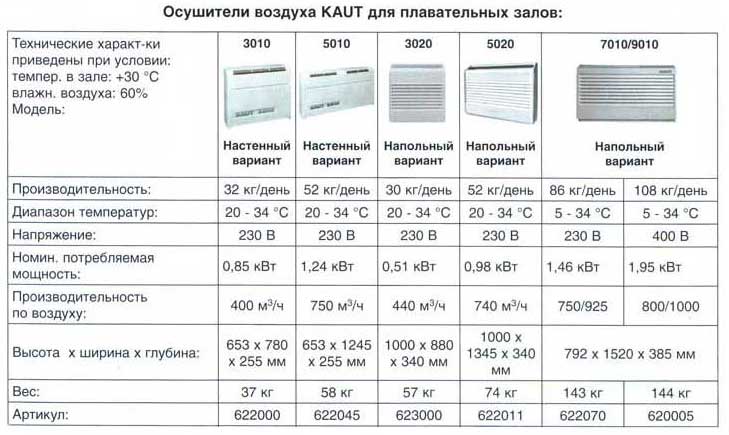

Осушители воздуха рекомендованы для частных бассейнов и небольших общественных бассейнов.
Виды осушителей
Осушители воздуха для бассейна классифицируются в зависимости от степени мобильности:
- Переносные – установка помещается на передвижное оборудование; она используется в тех случаях, когда в разных отделах помещения имеет повышенная влажность.
Чаще всего он снабжен колесами и ручкой для удобства
Стационарные – они монтируются сразу при строительстве помещения для бассейна, имею большую мощность.
Пример стационарного устройства для небольшого бассейна выглядит так на рисунке показана только вентиляционная решетка, вмонтированная в стену, а все внутренние коммуникации скрываются за ней.
При этом устройство может монтироваться и в другие части помещения:
- навесное – в стене здания;
- напольное – осушитель размещается на полу здания как можно ближе в воде (как показано на рисунке);
канальное устанавливается в отдельном помещении, смежном со зданием бассейна. Это более мощные осушители, и их уровень шума довольно высокий, поэтому их выносят в другие места.
Первые два варианта применяются в небольших бассейнах (например, в детских или в саунах). А если площадь водной поверхности (зеркала) больше 70 квадратных метров, то чаще применяются канальный вид осушителя воздуха для бассейна.
Кроме того, конденсация влаги из воздуха в разных механизмах осуществляется по разным принципам. Кроме уже рассмотренной фреоновой установки, применяются также:
- Адсорбционные – в этом случае влага поглощается не за счет охлаждения, а с помощью специального водопоглощяющего вещества (адсорбента). Адсорбент помешается в специальную камеру, которая создает два воздушных потока – один горячими струями осушает воздух, а другой выталкивает его обратно в помещение. Устройства отличается высокой производительностью.
- Ассимиляционные – в них воздух наоборот нагревается, а не охлаждается. В горячем состоянии он вбирает в себя влагу из пространства вокруг, за счет чего происходит осушение. Такие осушители применяются намного реже, потому что затрачивают слишком много энергии при небольшой производительности.
Когда вам необходим осушитель воздуха для бассейна
Согласно общепринятым санитарным нормам, комфортными для человека являются такие условия в помещении с бассейном:
- Уровень относительной влажности воздуха – около 60%;
- Температура воздуха 28-30°С;
- Температура воды 26-28°С.
При этом стоит понимать, что для сауны или бани «нормальная» влажность значительно выше – это особенности подобных помещений. Если закрытый бассейн не имеет эффективной системы удаления избытка влаги, воздух в помещении становится тяжелым, спертым и «трудным» для нормального дыхания. При влажности более 85% отдых в бассейне становится некомфортным.
Осушение бассейна – единственный эффективный вариант, позволяющий быстро обеспечить и поддерживать в дальнейшем комфортный микроклимат. Обычная вентиляция помогает исключительно в холодное время года, в то время, как профессиональные осушители можно использовать в течение всего года.
Профессионалы рекомендуют в качестве наиболее простого, доступного и энергоэффективного способа контроля над влажностью воздуха именно осушительные установки, функционал и возможности которых максимально обширны.
Напольный или настенный осушитель воздуха для бассейна – это высокая эффективность и экономичность в работе, это комфортные условия в помещении как жарким летом, так и холодной зимой. Их используют в бассейнах и прачечных, раздевалках и саунах, подвальных и цокольных помещениях, в СПА салонах и спортивных залах.
Помните, что влага в воздухе и негативные последствия от нее вас «ждать» не будут: чем раньше вы начнете предпринимать эффективные мероприятия и шаги по осушению, тем меньше неприятностей и проблем встретится в дальнейшем. Ремонт и реставрация помещений, замена вышедшего из строя оборудования, испортившейся мебели обойдется на порядок дороже.
Кроме того, не стоит забывать и о серьезной угрозе для здоровья посетителей вашего бассейна: грибок, плесень и прочие «прелести» повышенной влажности воздуха могут стать причиной развития многих хронических и аллергических заболеваний.
Какими качествами должен обладать
Нужно отметить, что далеко не все осушители можно использовать для удаления избыточной влаги в помещениях бассейнов.
Так как осушители в бассейне постоянно находятся под воздействием влаги, то следует отдать предпочтение тем моделям, которые имеют следующие конструкционные особенности:
- Оцинковка металла, используемого для корпуса осушителя, должна быть изготовлена горячим способом, который обеспечивает сохранность торцов металла;
- Все поверхности должны быть выполнены заподлицо, исключая вероятность образования мест для скопления влаги;
- Все трубопроводы должны быть гладкими не только изнутри, но и снаружи;
- Снаружи и внутри должен быть нанесен предохраняющий слой эмали.
Осушитель для компрессора
Первым и очень важным этапом при работе с пневматическим оборудованием является подготовка сжатого воздуха. Известно, что воздух, который вырабатывает компрессор, имеет относительную влажность от 30 до 90 процентов. Попадание такого количества влаги в пневмоинструмент и другое оборудование может привести к коррозии отдельных деталей установки и поломке работающей системы в целом. Поэтому осушка сжатого воздуха является необходимой мерой при подаче его на оборудование.
Типы
По принципу работы осушители сжатого воздуха делятся на два основных вида: рефрижераторные и адсорбционные
Рефрижераторные
Самым известным и доступным является осушитель сжатого воздуха рефрижераторного типа. Принцип его работы заключается в охлаждении воздуха и выпадении лишней влаги в виде капель, которые скапливаются в конденсатоотводчиках и выводятся из системы. Охлаждение происходит с помощью оборудования похожего на обычный холодильник или кондиционер, поэтому их еще называют холодильными осушителями. Таким способом можно понизить влажность воздуха до показателя точки росы не ниже +3°С.
Не смотря на внешнюю простоту рефрижераторный осушитель для компрессора являются сложным высокотехнологичным оборудованием. Все процессы в современных моделях происходят автоматически. В больших установках, и когда требуется высокая точность регулирования, для управления используются микропроцессорные контроллеры.
Сам процесс работы осушителя для компрессора прост:
- В теплообменнике тепло, приносимое сжатым воздухом, поглощается движущимся в противоположном направлении, уже охлаждённым воздухом. Дополнительная энергия для этого не затрачивается. На этой стадии, около 60% содержащейся в сжатом воздухе влаги, конденсируется.
- Сжатый воздух проходит через рефрижераторный теплообменник и охлаждается, достигая температуры конденсации. Циркуляцию хладагента обеспечивает компрессор. Оставшаяся влага в сжатом воздухе охлаждается, достигая давления конденсации, и автоматически удаляется.
Главный недостаток такого осушения сжатого воздуха — это ограниченная возможность снижения температуры точки росы.
Адсорбционные
Адсорбционные осушители для компрессора наполнены специальным веществом, которое впитывает в себя влагу из проходящего через него воздуха. Такой принцип осушки сжатого воздуха дает возможность гарантировать более низкую точку росы (до -70 градусов), что позволяет использовать пневмооборудование при низкой температуре окружающей среды, а также в фармакологии, электронной и пищевой промышленности.
Осушители сжатого воздуха адсорбционного типа состоят из двух колонн, через которые проходит воздух. Одна находится в режиме осушки, в то время как другая продувается в режиме регенерации, используя для этого часть сжатого воздуха.
Производители
Одним из лидеров по производству осушителей сжатого воздуха является итальянская фирма FRIULAIR. Ее продукция отличается высоким качеством, простотой эксплуатации и надежностью. При этом цена осушителя воздуха для компрессоров остается на доступном уровне.
Рефрижераторные осушители сжатого воздуха данного производителя имеют пропускную способность от 350 до 150 000 л/мин, которые отличаются низким значением перепада давления (0.01 бар) и постоянным значением точки росы (+3 градуса) при любых условиях работы. Использование установок данного производителя позволяет существенно снизить расход потребляемой электроэнергии, а их компоненты не оказывают вредного влияния на окружающую среду.
Адсорбционные модели FRIULAIR позволяют получить точку росы сжатого воздуха -20, -40 и -70 градусов. В качестве адсорбента используется молекулярное сито, замена которого производится через 3-5 лет. Данная продукция имеет в комплекте фильтр тонкой очистки и пылевой фильтр. Оба фильтра удобно расположены и не занимают много места. Поглотители шума легко снимаются и могут быть заменены в случае необходимости. Данные модели не требуют больших затрат на техническое обслуживание, достаточно компактны и долговечны. Они оснащены электронным контроллером, отслеживающим работу установки и выводящим все данные на монитор. С помощью него можно управлять экономией электроэнергии, выбирать точку росы и способ работы устройства.
Покупая соответсвующий фильтр и осушитель сжатого воздуха вы не только увеличиваете срок их эксплуатации, но и делаете всю пневматическую систему более эффективной и оптимальной. Поэтому к данному оборудованию необходимо отнести со всей серьезностью.
Выбор бытового осушителя
При решении о приобретении домашнего устройства следует исходить из нескольких факторов:
Объема квартиры, комнаты, загородного дома или другого помещения
Сосчитать его легко, перемножив общую длину квартиры на ее ширину и высоту.
Кроме того, важно выбирать самые энергетически выгодные аппараты, потребляющие как можно меньшее количество энергии. Наконец, особую важность в квартире приобретает уровень шума.
Что касается производителя, то все, что было сказано о профессиональных осушителях, справедливо и в отношении домашних. Европейские бренды успешно зарекомендовали себя на этом рынке, к тому же они всегда дают длительную гарантию безаварийной эксплуатации механизма. Некоторые модели представлены в таблице ниже.
| Модель | Цена, руб |
| Dantherm CDF 10 | 75 000 |
| Timberk DH TIM 20 E2W ^ | 7 000 |
| Ballu BDH-35L | 12 000 |
| Ballu BDM-30L | 14 000 |
| Ballu BDH-25L | 11 000 |
Видеообзор модели Ballu BDH 30L приведен ниже
Как видно, цены на устройства вполне демократичные. В основном они зависят от производительности устройства, а та – от объема обслуживаемого помещения. Именно из этого фактора и нужно исходить в первую очередь.
Особенности монтажа комплекса
Вентиляционные установки поставляют уже собранными (имеются в виду отрегулированные модули) и готовыми к монтажу. Комплект, в зависимости от пожеланий заказчика, может содержать разные элементы, ниже – список основных:
- два вентилятора;
- клапанное устройство;
- рекуператор;
- датчики;
- осушитель;
- фильтры;
- электронный управляющий модуль.
Подробно процесс монтажа регламентирован в СП 73.13330.2012. Климатическая установка достаточно большая по габаритам и для ее монтажа рекомендуется выделить специальную комнату. По функциональности данная система способна полностью заменить обогревательные приборы, кондиционеры. Микроклимат круглый год будет поддерживаться в автоматическом режиме. Некоторые нюансы установки:
- лучше использовать воздуховоды круглого сечения, сделанные из пластика или нержавеющей стали;
- гибкие проводники воздушного потока (рекомендуемая длина до полутора метров) применяют лишь для соединения элементов оборудования (решеток, агрегатов и т. п.);
- если воздуховод, вентиляционная шахта идут по улице либо через неотапливаемое пространство, необходима теплоизоляция толщиной от 5 см;
- для минимизации шума устанавливайте на входе и выходе вентиляторов гибкие звукоизолирующие вставки, а также используйте вибрационные опоры для агрегатов;
- желательно предусмотреть возможность регулирования скорости движения воздушного потока (через двигатели вентиляторов): при снижении оборотов, если большие не нужны, уменьшится перемещение сквозного воздуха и шума.
Подобные комплексы обычно встречаются в бассейнах лечебных учреждений, аквапарках, загородных частных домах, спортивных организациях, где проводятся тренировки, соревнования.
Предназначение прибора
В связи с избытком влаги на стенах, окнах и потолках помещения скапливается конденсат. Это приводит к появлению плесени, развитию микробов, коррозии конструкций, износу оборудования и порче отделки комнаты. Кроме этого, переувлажнённый микроклимат некомфортен для людей и может вызвать приступы кашля и одышку, а множество вредных микроорганизмов повышает риск развития различных заболеваний.
Неприятностей можно избежать, оснастив помещение, где находится бассейн, специальным осушителем воздуха. Он поддержит оптимальный уровень влажности, вберёт в себя конденсат, обеспечив тёплый и сухой воздух.
Иногда владельцы бассейнов интересуются, почему с проблемой нельзя справиться, устроив хорошую вентиляцию и воздухообмен. Эти действия не приведут к желаемому результату по двум причинам. Во-первых, система вентиляции не сможет создать идеальный для бассейна микроклимат (температуру воздуха 26—32 °C, воды — 24—29 °C и уровень влажности 40—60%), во-вторых, это весьма энергозатратное мероприятие. Поэтому о подборе осушителя для бассейна нужно позаботиться ещё на стадии проектирования.
Подготовка проекта вентиляции бассейна в частном доме
Это интересно: Курятник своими руками на пять кур — внимательный взгляд на вопрос
Возможности современных осушителей
Несовершенство и достаточно высокие энергетические затраты, происходящие при использовании методик подогрева и адсорбции, привели к появлению современных вариантов оборудования.
При подробном рассмотрении они представляют модифицированный подвид кондиционеров, избавляющий помещение от конденсата. Расчет их рабочих возможностей на этапе проектировки был проведён таким образом, чтобы уверенно справляться с проблемой повышенной влажности без лишних энергозатрат.
Насыщенный молекулами воды воздух при помощи вентилятора отправляется в конденсирующее устройство. В нем происходит разделение смеси на фракции, после чего осушенная атмосфера вновь возвращается в помещение, а накопленная влага удаляется через дренажный канал.
Типы оборудования
Оборудование для контроля влажности разнообразно, поэтому его можно разделить сразу по нескольким параметрам. Это и метод установки, и принцип работы, и мобильность. В последнем случае оборудование бывает двух видов: стационарное и переносное.
Промышленные осушители, как правило, стационарные. Они созданы для помещений с большой площадью, а их мощность чрезвычайно высока. Это лучший вариант для общественных бассейнов.
Осушители также имеют разные принципы работы. Один из них – ассимиляционный. Такие устройства редко применяют в бассейнах, так как соотношение производительности и энергозатрат не соответствует требованиям. А вот осушитель, который работает по адсорбционному принципу, используют чаще.
Обычно это свойственно промышленным осушителям стационарного типа. Они способны обработать большое количество пара, благодаря чему в помещении бассейна создается комфортный микроклимат. Этот осушитель помещают отдельно, подключив воздуховоды для помещений.
Еще один популярный осушитель – конденсационный. Принцип его работы заключается в охлаждении воздуха с последующим выводом влаги. Именно такое оборудование чаще используют для бассейнов, но при этом большое значение имеет начальная температура воздуха в помещении.
Монтаж осушителей зависит от основных параметров и размеров устройства, поэтому можно выделить три способа установки:
- Навесная;
- Напольная;
- Встраиваемая.
С напольной всё предельно ясно, здесь не требуется особых навыков или приспособлений. Осушитель просто устанавливается в нужном месте. Навесной осушитель требует больше времени и сил для установки, так как его прикрепляют к стене помещения.
Встраиваемая установка подходит большим промышленным устройствам. Их монтируют отдельно, так как их работа с паром происходит через воздуховоды. Из-за этого данное оборудование практически бесшумно и имеет ненавязчивый внешний вид.
Выбор между абсорбцией и подогревом
Даже без предварительных расчетов эффективности устройства ясно, что использование осушителей воздуха, основанных на принципе абсорбции требует высоких энергетических затрат.
Эффективная работа такой модели устройства требует обеспечения целого ряда рабочих процессов:
- Притока увлажненного воздуха из помещения.
- Адсорбции паров из обрабатываемой газовой смеси.
- Прокаливания адсорбирующего материала для его очистки от скопившейся влаги.
- Разделения потоков сухого газа и влажной смеси.
- Выброса каждого потока в “свою” вентиляционную систему.
Высокие энергетические затраты – основной недостаток принципа адсорбции. Тем не менее, он является достаточно эффективным и популярным вариантом нормализации уровня влажности.
Способы удаления влаги из помещения
- Правильный воздухообмен. Влажный воздух вентилятором удаляется из помещения наружу и одновременно нагнетается сухой (приточно-вытяжная вентиляция).
- Адсорбция. Удаление влаги происходит благодаря специальному веществу – сорбенту, которое впитывает влагу. Отлично для этого подходит силикагель – он напитывается влагой, удаляя ее из окружающей среды. Материал многоразового использования – это плюс, но его нужно просушивать или менять на новый – это хлопотно.
- Конденсация. Процесс имеет место, когда при соприкосновении влажного воздуха с холодной поверхностью образуется конденсат, подлежащий удалению. В этом случае, можно надеяться, что всю работу сделает, к примеру, кондиционер.
Выводы и полезное видео по теме
Видео #1. Назначение и принцип действия устройство для осушения воздуха в бассейне:
Видео #2. Как работают моноблочные осушители:
Видео #3. Что собой представляет канальный осушающий агрегат:
Выбор устройства для сушки воздуха в бассейне – серьезное дело, к которому стоит подойти вдумчиво и обстоятельно. Предложенная нами информация непременно пригодится владельцу бассейна, желающему идеально, но без лишних затрат обустроить любимую собственность. С умом подобранное оборудование будет отлично работать и достойно служить.
