Особенности изготовления теплицы из профильной трубы

Железная теплица своими руками. Строим теплицу своими руками. Виды конструкций теплиц и парников

Прежде чем приступить к разработке чертежей каркаса теплицы из профильной трубы, необходимо определиться с моделью теплицы. Форму какой теплицы из поликарбоната выбрать? Конструкции парников и теплиц могут быть наземными или углубленными, с фундаментом или без него

Беря во внимание возможность создавать из профиля самые разнообразные конструкции, можно выделить несколько основных форм каркасов для теплиц:

арочная (полукруглая, дугообразная) форма — крыша такой конструкции имеет полукруглую форму, что позволяет в зимний период снегу не задерживаться на поверхности теплицы. Отличается простотой монтажа и возможностью использовать все ее пространство под довольно высокие культуры;

Конструкции парников и теплиц могут быть наземными или углубленными, с фундаментом или без него

двускатная конструкция — традиционная форма с двускатной крышей. Такая конструкция более сложна в сборке и требует обустройства мощного каркаса. Она может использоваться для культивирования растений различной высоты;
односкатное сооружение — такие теплицы наиболее часто пристраиваются к существующему строению (дому или летней кухне), позволяют сэкономить место на дачном или приусадебном участке. Данная конструкция позволяет сэкономить материал и отличается хорошей теплоизоляцией. Существенный плюс — близость коммуникаций. Односкатные теплицы могут устанавливаться и в виде отдельного строения;

Двускатная конструкция довольно сложна в сборке и требует обустройства мощного каркаса

шатровые или купольные конструкции — уникальные строения с отличной способностью противостоять внешним факторам: снеговой и ветровой нагрузке. Имеют максимальную освещенность и могут стать запоминающимся украшением любого приусадебного участка;
теплица-хлебница — модель теплицы из поликарбоната с открывающимся верхом. Такая конструкция напоминает форму хлебницы. Может открываться в одну или две стороны. Имеет удобный доступ к растениям для ухода, возможно полное открывание крышки для обеспечения проветривания в сильную жару. Обычно имеет небольшие размеры, используется в качестве парника, может быть легко перенесена на новое удобное место на участке;

Купольные теплицы имеют максимальную освещенность и могут стать уникальным украшением приусадебного участка

Чертежи теплицы из поликарбоната своими руками из профильной трубы обязательно должны учитывать все особенности выбранной формы конструкции. В качестве примера можно использовать имеющиеся в сети фото парников и теплиц своими руками.

Выбор профильной трубы

Ассортимент стальных профилей представлен оцинкованными, крашенными, необработанными изделиями. Считается, что трубы с покрытием прослужат дольше. Однако у сварных конструкций в местах соединения защитный слой выгорает, и металл начинает быстро ржаветь. Поэтому выбирать трубы с покрытием нецелесообразно. Необработанный профиль обойдётся дешевле, а покрасить его можно самому после завершения монтажа каркаса.

Ассортимент стальных профилей представлен оцинкованными, крашенными, необработанными изделиями

Если размеры теплицы не превышают 6×2×2 м достаточно трубы с ребром 25 мм и стенкой 2 мм. При больших габаритах выбирается профиль 40×20×2 или 40×40×2 мм. Для горизонтальных стяжек подойдёт труба 20×20×1-1,5 мм.

Создание конструкции постройки

Пошаговая инструкция

Металлокаркас возводят на столбчатом или мелкозаглубленном ленточном основании. Если грунт неустойчивый, прибегают к возведению плитного фундамента.

Сборку каркаса легче и удобнее производить из элементов готового каркаса заводского производства. Она осуществляется на винтовых соединениях, без использования сварки. Сварка потребует постоянного контроля не только расположения элементов конструкции, но и сварных соединений.

Начинают сборку снизу, устанавливая несущие детали нижней обвязки – стойки и колонны.

Первыми монтируют угловые колонны, затем промежуточные на расстоянии друг от друга чуть меньше материала обшивки. Обвязку внизу производят профилем большего сечения, который проходит по периметру фундамента. Как правило, используют профильные трубы квадратного сечения размером 100×100 или 60×60 мм.

Если применяется сварка, то стойки привариваются к специальным штырям, вмонтированным в фундамент. Все дальнейшие соединения также осуществляются сваркой.

Вертикальные элементы соединяют горизонтальными перемычками из труб меньшего сечения, укрепляют раскосами.

На уровне перекрытий монтируется верхняя обвязка. Лаги для пола также укладывают из профильной трубы, сверху настилают черновой пол, а затем напольное чистовое покрытие.

Подобный алгоритм сборки самый простой и удобный.

Видео демонстрирует процесс постройки дома на металлокаркасе:

Сборка элементов кровли

Стропильную систему устанавливают на завершающем этапе сооружения каркаса из профилированных труб.

Сами стропила должны опираться на мауэрлат. В данном случае он представляет собой усиленный швеллер, закрепленный по всему периметру верхней обвязки. На него опираются стропильные фермы и другие элементы крыши.

Если для кровли выбран легкий материал (ондулин, поликарбонат), то сборку фермы для удобства производят на земле. Собранную из труб малого сечения, её поднимают наверх и крепят сваркой или болтами к обвязке.

Для крыши из тяжелых материалов применяют более прочные трубы. Такую конструкцию собирают и крепят непосредственно на крыше.

Проведение электропроводки

В домах из металлокаркаса электропроводка ставится как открытого, так и закрытого типа.

Открытая проводка укладывается обычным способом, с использованием специальных каналов.

Установка скрытой проводки имеет в каркасном доме свои особенности.

Для её монтажа применяют стальные короба, со степенью защиты не ниже IP4X и толщиной стенок не менее 2,5 мм. Их сечение должно быть вдвое больше диаметра прокладываемых кабелей. При этом внутреннюю поверхность таких каналов покрывают антикоррозийной защитой – цинком или краской.

Изгибы и повороты рукавов делают с помощью сварки или резьбовых соединений, соблюдая некоторый уклон во избежание образования внутри труб скопления конденсата.

Обязательно производится заземление. Чтобы провода не повреждались острыми торцами, на концы труб надевают пластиковые втулки.

Профильная труба для постройки теплицы – все «за и против»

Профильная труба имеет в сечении квадрат или прямоугольник, по способу изготовления может быть:

горяче- и холоднодеформированные;
электросварные, электросварные холоднодеформированные.

Форма, размер, характеристики профтруб регламентируются частью 8639-82 и 8645-68 ГОСТ. Для изготовления профильных труб используют разные металлы, наиболее востребованы в частном и коммерческом строительстве теплиц изделия из стали с антикоррозийным защитным покрытием, влагонепроницаемые. Прочность материала обеспечивают 4 ребра жесткости, на которые и ложится основная нагрузка от всей конструкции теплицы.

Физико-механические характеристики профильных труб позволяют изготовить качественный, надежный каркас. Чтобы продлить срок эксплуатации, сохранить эстетику и целостность теплицы, после монтажа сварной конструкции ее необходимо:

тщательно зачистить жесткой щеткой от окалины;
обработать абразивной шкуркой, чтобы удалить даже невидимые признаки коррозии;
промыть растворителем;
загрунтовать;
покрасить.

Полезно знать: Ржавчину можно удалить, обработав очаги поражения уксусной эссенцией. Выполнять работы следует в резиновых перчатках и респираторе.

Профильная труба по виду напоминает деревянный брус с прямой стороной. Форма удобна для крепления листового материала: поликарбоната, стекла, пленочно-рамочных элементов — это значительно облегчает изготовление теплицы из профильной трубы своими руками.

Основные виды профтруб для изготовления теплиц

Целесообразность и выбор размера профтруб

Цена на профильную трубу зависит от качества стали, размеров, толщины стенки – это не дешевое «удовольствие», поэтому важно оптимально подобрать материал. Каркас теплицы из профильной трубы своими руками рационально строить из профиля с ребрами 40*20, 40*40 мм, толщина стенки 2 мм, для горизонтальной стяжки можно воспользоваться трубами 20*20 мм, толщина стенки 1-1,5 мм

Стандартная длина профтрубы 6,05 м, чтобы минимизировать расходы и избежать значительных отходов, до начала строительства необходимо определиться с проектом теплицы и ее размерами.

Чертеж теплицы из профильной трубы 20*20 мм, основание лучше выполнить из проката 40*20 мм

Что из себя представляют теплицы из профиля: плюсы и минусы

Теплицы из профиля представляют собой крепкие металлические каркасы. Каждый элемент обязательно должен свариваться с основным каркасом.

В итоге конструкция получается очень тяжёлой, устойчивой, к ней легко прикрепить укрывной материал.

Один из главных плюсов данного материала — именно прочность.

Никакие другие конструкции не смогут прослужить так долго, как качественный профиль.

Основной недостаток материала — стоимость. За большую теплицу придется заплатить достаточно много.

Отличия материала для каркаса от прочих

Каркас из металла будет отличаться от всех аналогичных материалов. Сильно будут заметны следующие отличия:

Плохая гибкость. Согнуть металлический каркас будет относительно сложно. Без дополнительного оборудования тут не обойтись.
Коррозия. Всем известно, что металл очень сильно подвержен коррозии и быстро придет в негодность, если его не красить и не обрабатывать.
Вес. Любой металлический каркас получится достаточно тяжелым, поэтому часто разбирать и перемещать каркас будет очень неудобно. С другой стороны, ветер или осадки не смогут его опрокинуть.
Необходимость монтажа фундамента. Большая масса каркаса принуждает использовать прочный фундамент, при монтаже металлических теплиц.

Многие садоводы уже успели установить на своих участках такие теплицы. Они отмечают следующие их преимущества и недостатки:

Доступность материала. Металлический профиль можно купить практически где угодно, поэтому проблем с поиском у вас точно не возникнет.
Долговечность. Как правило, парник из металла строиться один раз и на всю жизнь.

Но такие конструкции имеют и недостатки. К ним относят:

Сложность разбора, большой вес всех элементов парника.
Высокая цена материала, сложность и дороговизна монтажа.

Гнем профильную трубу

Для тех, кто хочет построить каркас теплицы из профильной трубы своими руками и при этом ему необходимо согнуть трубу без помощи со стороны, мы дадим два совета, как это можно сделать самостоятельно и в домашних условиях.

Способ первый – резка, сварка

Первый совет заключен в вашем умении пользоваться сваркой. Вам потребуется:

Сварочный аппарат;
Отрезная машинка;
Закрепите профильную трубу в тиски;
После этого точно определите место сгиба и угол, на который вам необходимо согнуть трубу;
На стороне, в которую будет выполнен сгиб, необходимо маркером нанести поперечные метки на строго одинаковом расстоянии. Расстояние меток друг от друга напрямую зависит от радиуса сгиба. Чем круче требуется дуга, тем ближе метки друг к другу и наоборот;
Отрезной машинкой необходимо сделать надрезы по меткам;
Далее согнуть трубу на требуемый радиус;
После этого все надрезы необходимо сварить с помощью сварки.

При определенном старании и умении, можно получить довольно хороший сгиб.

Дуги из профильной трубы.

Способ второй – на помощь приходит песок

Что касаемо второго способа, то тут нам сварка совершенно не потребуется. Нам потребуется песок, не просто земля или глина, а чистый речной песок.

Подготовка песка

Песок необходимо очистить от посторонних примесей и просеять.

Для получения более качественного результата его можно промыть с помощью воды. Тогда из него вымоются все посторонние мельчайшие примеси.

После того, как песок высох, его необходимо прокалить на огне. Делается это для того, чтобы удалить последние остатки влаги;
Сделать это можно на металлическом листе, расположенном над огнем;
Песок укладывается тонким слоем и держится до тех пор, пока из него не перестанет выделяться пар.

Хорошая подготовка – отличный результат

Каркас теплицы изготовляют из профиля различного сечения. Предположим, нам нужна теплица из профильной трубы 20*20.

Берем заготовку, которую нам необходимо согнуть, из дерева изготавливаем две заглушки на оба конца данной заготовки;
При этом заглушки должны быть такого размера, что бы их пришлось вставлять в концы нашей трубы с помощью молотка;
Забиваем первую заглушку в один конец;
Ставим заготовку вертикально, при этом сверху оказывается открытый край;
Засыпаем внутрь песок;
Насыпать надо до самого края. Можно при этом постукивать заготовку забитым концом об землю утрамбовывая этим самым песок внутри трубы;
Когда песок насыпан, необходимо забить деревянную заглушку в открытый край;
Теперь зажав профильную трубу в любое место, ее можно согнуть точно также как и простую.

Находящийся внутри песок создает необходимое давление, которое препятствует деформации отдельных частей стройматериала.

Сгиб получается ровным и качественным. После того как элемент готов, необходимо вынуть заглушки и высыпать песок. С этим могут возникнуть проблемы, заглушки сидят плотно. В таком случае их можно высверлить или просто выжечь на огне.

Если вам нужна теплица из профильной трубы 40*20, то и с данной можно поступить аналогичным образом.

Зима – гнем водой

Зимой вместо песка можно использовать воду.

Забив заглушку с одной стороны, в трубу наливается вода до такого уровня, когда остается только место для второй заглушки, после этого забивается вторая заглушка и труба выставляется на мороз;
После того, как вода превратится в лед, можно с успехом согнуть профильную трубу.

Защита профиля – основа основ

Если использованная вами профильная труба для изготовления каркаса теплицы не имеет внешней защиты от агрессивного воздействия окружающей среды, позаботьтесь об этом.

В продаже имеется большой выбор различных средств. Этим вы намного продлите срок службы вашего каркаса, ведь влага и тепло это основные составляющие внутреннего пространства любой теплицы, а для металла это смерть.

Рассмотрев данный вопрос, стало понятным, что теплицы из профильной трубы, изготовление каркаса, отдельных элементов или просто чертежей важная и ответственная работа, где не существует мелочей. Один неправильный расчет и все труды напрасны или наоборот, верное решение приведет к отличному результату.

Удачи вам!

Особенности каркасных конструкций из профильных труб

При равной прочности они на 25% легче швеллеров и двутавровых балок. Конструкции из профильных труб имеют следующие преимущества:

за счёт квадратного сечения элементов каркас обладает высокой стойкостью к деформированию во всех направлениях;
теплица или парник могут быть изготовлены самостоятельно, так как для монтажа не требуются профессиональные навыки;
собранная конструкция способна выдерживать значительные нагрузки;
материал не гниёт, не поражается плесенью и грибком;
при одинаковом весе их сопротивление на изгиб за счёт рёбер жёсткости больше на 30%, чем у аналогов круглого сечения;
конструкция из профиля устойчива к перепадам температуры;
сварные конструкции более надёжны, чем собранные на болтах.

В течение многолетней эксплуатации недостатки не обнаружены. Однако в северных регионах отмечены случаи, когда под весом сырого снега не выдерживали крепления кровли. Если невозможна регулярная очистка крыши, рекомендуется сократить расстояние между фермами.

Это интересно: Теплица «Капелька» — особенности и характеристики

Теплица с двускатной крышей

При строительстве двускатной крыши удобнее всего формировать поперечные профили из прямых отрезков. Для удобства лучше использовать стальные уголки шириной с профильную трубу. Крепить детали можно на саморезы. Но надежнее всего будет сваривать элементы конструкции между собой.

Продольные связывающие элементы можно закрепить разными способами:

с помощью сварки;
на крабовые соединения;
с помощью металлических элементов, которые входят в профильную трубу;
применяя различные кондукторы и простые металлические накладки внахлест;
при помощи проушин и отгибов, которые можно сделать из самих соединительных элементов или же приварить к ним дополнительные детали.

Чертежи теплиц из профильной трубы с размерами. Использование профильной трубы для строительства

Профильная труба – это труба, которая имеет квадратное или прямоугольное сечение. Производители предлагают холоднокатаные и горячекатаные трубы, цельные и со сварным швом. К профилю для изготовления каркаса теплицы не предъявляют повышенных требований, поэтому можно приобретать те трубы, которые дешевле.

Поскольку теплица не предполагает больших механических нагрузок, а проект должен разумно сочетать качественные характеристики и стоимость всего проекта, то для каркаса следует выбирать небольшой профиль.

Для сооружения каркаса теплицы оптимальным будет профиль со сторонами сечения 2*2 см и 2*4 см. Прямоугольные трубы используют на несущих конструкциях, квадратные – для строительства поперечных перемычек и косых упоров (если проектом они предусмотрены).

Производители предлагают трубы стандартной длины в 3, 6 и 12 м погонных. При составлении проекта следует учитывать данное обстоятельство и рассчитывать использовать профиль без обрезков.

Поскольку главной угрозой металлу, который не защищен от разрушающего действия атмосферной влаги, является ржавчина, то для строительства теплицы идеальным выбором будет профильная труба с антикоррозийной оцинковкой или специальным напылением. Здесь дополнительная защита потребуется только на местах стыков.

Обратите внимание! Из соображений минимизации затрат на строительство теплицы, трубы для каркаса можно выбрать материал из простой стали, без антикоррозийной заводской обработки. Чтобы защитить готовую конструкцию от коррозии, достаточно зачистить металл от ржавчины, прогрунтовать и покрасить

Советы по монтажу поликарбоната

Последним этапом сборки будет крепеж поликарбоната. Если изначально учесть его размеры при прорисовке схемы, количество излишков можно значительно сократить. При монтаже нужно опираться на основные советы:

укладывать листы вверх стороной, на которую нанесена пленка. Только эта сторона имеет повышенную защиту от воздействия ультрафиолета;
крепление производить саморезами с прорезиненной шляпкой, чтобы не допустить попадания вовнутрь влаги;
соединять листы необходимо при помощи тонких металлических пластин;
все стыки листов нужно загерметизировать. Для этого допускается использовать специальный скотч или герметик;
после окончания работ, снять пленку.

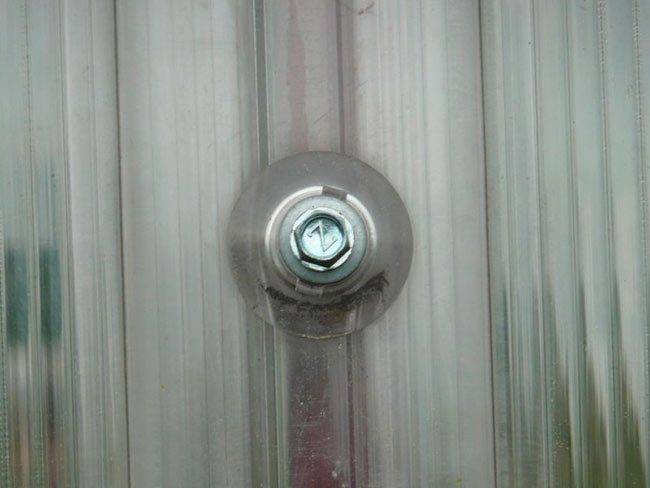

Термошайба с прорезиненной прокладкой для крепления поликарбоната

Чертеж теплицы и сборка (видео)

Подготавливая чертеж тепличной конструкции важно учитывать, что труба имеет стандартные размеры от 3 до 12 м. Поэтому нужно узнать этот момент у продавца

Это позволит избежать переплат и работать без обрезков.

На схеме нужно указать следующие данные:

Фундамент.
Вертикальные стойки.
Крыша конструкции.
Верхняя обвязка.
Форточки и дверь.
Распорки.

В первую очередь, нужно определиться с расстоянием между вертикальными стойками. Специалисты рекомендуют 1 м. В случае, когда парник предполагается накрывать полиэтиленовой пленкой, то расстояние можно сократить до 0,6 м. Это необходимо для снижения нагрузки на трубу. Если требуется увеличить расстояние, то нужно дополнительное укрепление.

К созданию теплицы арочной формы нужен немного другой подход. Ведь здесь требуется правильно согнуть профильную трубу под определенным углом. Если предполагается, что высота парника будет составлять 2 м, то нужно приобрести 12-ти метровую трубу. Расстояние между дугами, рекомендуется делать не более одного метра.

Все дуги крепятся между собой, кроме того, для закрепления сооружения с каждой стороны нужно будет использовать профиля. В семе указать дополнительные распорки на фронтах.

Вы наверное понимаете, что сооружение получится достаточно тяжелым, поэтому нужно подготовить основание. Фундамент изготавливается по усмотрению владельца земельного участка. В цементный раствор рекомендуется сразу вставить анкера, к которым приваривается рама для усиления.

Процесс сборки несложный:

Для вертикальных стоек нарезать профильную трубу необходимого размера.
Вертикальные стойки приварить к основанию, при этом пользуясь строительным уровнем.
Сверху стоек нужно зафиксировать обводку.
Сделать замеры и отрезать детали для вертикальных столбов.
Поперечными перекладинами соединить и зафиксировать все стойки.
Сделать дверь и установить в предполагаемое место.

Некоторые садоводы и огородники предпочитают изготовить каркас на земле, после чего закрепить его на фундаменте. Чтобы избежать перекосов, такие работы нужно делать только на ровной поверхности.

Чтобы самостоятельно сделать парник арочной формы из профильной трубы, потребуется использование трубогиба. При его отсутствии, для сгиба нужно выполнить следующие действия:

Отрезать материал нужной длины.
Сделать напилы.
Согнуть трубу.

В этом случае, специалисты рекомендуют начать сборку с двух сторон. Это позволяет добиться прочности конструкции.

После монтажа каркаса нужно закрепить поликарбонат. Но здесь есть несколько нюансов:

Лицевой стороной является та, на которую нанесена защитная пленка.
Крепить листы нужно саморезами с резиновой шляпкой.
Между собой листы соединяются металлическими пластинаками.
Стыки обрабатываются герметиком.
После закрепления материала снять защитную пленку.

Также рекомендую посмотреть видео по теме:

Подготовка материалов

При планировании строительства теплицы необходимо просчитать материальные и финансовые затраты, чтобы начатое мероприятие не осталось незаконченным проектом, а достигло завершения.

Столбчатый фундамент

Каркас теплицы должен устанавливаться и закрепляться на фундаменте (ленточный или столбчатый). Чаще применяется второй вариант, потому что для жесткой и устойчивой к деформации конструкции необязательно заливать сплошную ленту из бетона, а достаточно подготовить отдельные точки опоры.

А также стоит запланировать материал покрытия. Обычно изготовление теплицы предусматривает использование поликарбоната, стекла или полиэтилена. В сочетании с профилированной трубой идеально подойдет поликарбонат, обладающий достаточной прозрачностью, хорошей прочностью и долговечностью.

Составление чертежа для теплицы

В процессе планирования хорошим подспорьем станет чертеж будущего объекта. С его помощью можно не только спроектировать общий вид и форму возводимой теплицы, но и получить множество преимуществ:

Чертеж теплицы из профильной трубы

предусмотреть размеры всей теплицы и каждого отдельного составляющего элемента;
рассчитать количество необходимых материалов;
распределить все строительные мероприятия на этапы;
подготовить инструменты, необходимые при проведении разных рабочих процессов.

Необязательно, чтобы чертежи теплиц отвечали всем требованиям конструкторской документации. Это могут быть элементарные эскизы (чертежи, выполненные от руки без точного масштаба, но с соблюдением пропорций).

Главным требованием к ним должно стать обязательное отображение следующих нюансов:

Схема Арочной профильной теплицы

периметр основания – длина и ширина строения;
стойки – их количество, высота, расстояние между ними;
поперечины – обвязка между вертикальными стойками в их верхней части;
крыша – форма сегментов (треугольная, арочная), их количество, крепление между собой в верхней части и на скатах;
подвижные элементы – двери, окна их размер и место установки.

При составлении чертежа важно знать стандартную длину профильной трубы, составляющая 3, 4 или 6 метров. А также встречается типоразмер 12-метровой длины, но с доставкой такого изделия могут возникнуть проблемы

Таким образом, во избежание большого количества обрезков материала, рекомендуется планировать высоту стоек 2 м, расстояние между ними 1 м, а длину и ширину теплицы из трубы выбирать исходя из предлагаемых размеров.

Составление расходной сметы

Без расчета финансовых затрат нельзя быть до конца уверенным в успешном завершении начатого предприятия. Поэтому руководствуясь подготовленным чертежом, с учетом запланированных размеров, необходимо составить смету расходов на приобретение:

металлических труб;
поликарбоната;
крепежных элементов;
рабочего инструмента.

Кроме того, необходимо предусмотреть расходные материалы, такие как электроды для сварки и диски для болгарки.

Каркас

Каркас набирают из таких составляющих:

стойки: устанавливаются по углам и вдоль стен с равным шагом;
нижняя обвязка: горизонтальные элементы, связывающие стойки снизу;
верхняя обвязка: аналогичные элементы, расположенные сверху;
стропильная система.

Дешевле всего стоит и наиболее прост в строительстве деревянный каркас. В качестве стоек и стропил применяют доску сечением 100х40 мм или бруски — 50х50 мм.

Все пиломатериалы пропитывают антисептиком, иначе они вскоре сгниют. Доски и бруски соединяют саморезами или гвоздевым боем. Т-образные соединения устраивают посредством уголков.

Стропила для арочной крыши также можно изготовить из древесины, по технологии процесс похож на производство клееного бруса:

несколько тонких ламелей обмазывают клеем;
собирают в пакет и фиксируют в изогнутом виде в специальном станке — вайме (также используется для сборки деревянных щитов);
после отвердения клея извлекают из станка готовое изделие.

Металлический каркас теплицы

Недостаток деревянного каркаса — недолговечность. Он особенно проявляется при выращивании влаголюбивых растений, например, огурцов. Дольше прослужит каркас из металлопроката. Но в сборке он сложнее — потребуется сварочный аппарат.

Каркас небольшой теплицы можно собрать из пластиковых труб. Они удобны тем, что полимерный укрывной материал можно к ним приварить. Однако, прочность у труб из пластмассы низкая, потому требуется скрупулезный расчет этого параметра.

Укладка фундамента для теплицы из профильной трубы

Здесь можно подобрать несколько разновидностей основания от шпал из древа до ростверка или винтовых свай. Лучший вариант – избрание монолитного фундамента, который укладывается своими силами, с заглублением на штык лопаты.

Перед закладкой фундамента, по всем углам монтируются анкера для крепления профильных деталей.
После застывания бетона, к анкерам можно заварить профили 4×2 см, которые послужат прочной основой для монтирования каркаса теплицы.
Привычный фундамент ленточного типа также можно применить для постройки, он увеличит крепость сооружения и её продолжительность службы.

Потому советуется до начала строительства составить чертежи планируемой конструкции со всеми размерами, от которых не нужно отходить, для недопущения отрицательных последствий при использовании.

Теплица по форме домика не нуждается в задействовании трубогиба. Для недопущения неровностей, советуется делать сборку на выравненной площадке, покрытой асфальтом.

Нужно ли делать фундамент?

Для лёгкой переносной сезонной теплицы будет достаточно устойчивого основания из деревянного бруса. Для более капитальной, предназначенной для холодного времени года или просто большой – понадобится фундамент. Закладку ленточного фундамента для теплицы из профильной трубы рекомендуется производить с соблюдением нескольких обязательных этапов.

В траншею глубиной 40 см и шириной в 20 см нужно уложить гравийную подушку толщиной около 5 см и разровнять её. Над поверхностью земли устанавливается опалубка для цокольной части. На гравийную подушку вертикально установить отрезки более толстой профильной трубы, которые впоследствии будут находиться над верхней частью фундамента. К ним будет крепиться основание каркаса

Важно, чтобы эти колышки не касались почвы – это предотвратит скорое разрушение от коррозии. Устанавливать нужно примерно на расстоянии метра один от другого, а в углах – по паре

Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой

Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре

Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой. Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре.

Особенности сборки каркаса х2

Каркас из профильной трубы можно собрать при помощи крепежа и сварки. Сварное соединение более прочное, не расшатывается. Крепёж позволяет демонтировать теплицу на зиму или по иной причине. Для основания, передней и задней стенки, каркаса основания инженеры рекомендуют брать более толстую трубу. Для промежуточных опор и дополнительных рёбер жёсткости – более лёгкую.

Собирать нужно начинать с задней торцевой стенки.
Затем собрать переднюю торцевую стену.

Важно!

Обязательно следует измерить длину диагоналей в получившихся рамках. Диагонали должны быть строго равны. Это единственный надёжный метод проконтролировать прямоугольность конструкции.

Установить переднюю и заднюю стенки, тщательно выровняв их вертикально при помощи отвеса.
Затем установить вертикальные рёбра жёсткости вдоль боковых сторон. Их следует крепить с шагом 1 м к основанию и арматуре фундамента.
Закрепить верхнюю часть каркаса – параллельно основанию, соединив вертикальные опоры.
После скрепить коньком верхушку крыши.
Крышу рекомендуется усилить дополнительными направляющими, для более надёжного сопротивления покрытия нагрузкам.

Как согнуть трубу?

Если теплица не очень большая и при её проектировании были учтены размеры стандартных отрезков трубы, то вертикальные опоры для крыши и стен можно сделать не отрезая трубу – из целых кусков. Чтобы согнуть трубу на нужный угол в месте примыкания крыши к стене, нужно отмерить и на этой высоте сделать надрез болгаркой. Надрезанную трубу легко согнуть на нужный угол, приложив небольшое усилие. Сгиб следует закрепить сваркой.

Оцинкованный профиль для теплицыПрочность теплицы из поликарбоната, ее устойчивость и долговечность во многом определяются типом каркаса….

Сварочные работы

Сварной каркас прочнее собранного при помощи крепежа

Особенно важно хорошее соединение частей каркаса для теплицы, которая подразумевает круглогодичное использование. Для изготовления каркаса из профильной трубы достаточно минимальных навыков работы со сварочным оборудованием

Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов

Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин

Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов. Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин.

После выполнения монтажных работ – закрепления основания к арматуре, установки передней и задней торцевых стен, боковых рёбер жёсткости и окончательного скрепления каркаса горизонтальными направляющими, следует произвести антикоррозионную обработку. Для этого нужно металлической щёткой очистить сварочные швы от окалины и покрыть весь каркас антикоррозионной грунтовкой. После можно покрасить в любой понравившийся цвет.
