Оголовок для скважины: устройство, виды конструкций, правила установки и монтажа

Виды оголовков

Есть несколько типов оголовков. Отличия заключаются в материале изделия и режиме эксплуатации, а базис их конструкции остается неизменным.

Итак:

• Наиболее востребованными являются чугунные и стальные оголовки. Для неглубоких скважин такие крышки изготавливаются из пластика.
• При проектировании конструкции изделия предусмотрена весовая нагрузка оборудования, устанавливаемого в процессе эксплуатации скважины. Свойства пластика позволяют выдержать нагрузку до 200 кг, а метала – до 500 кг.
• Кроме того, выбор материала определяется глубиной скважины. Если ее глубина не превышает 50 м, то минимальный вес оборудования составляет 100 кг. В случае глубоких скважин необходимо использовать мощный глубинный насос, а также стальной трос и провода, длина которых может составить десятки и сотни метров. Вес такого комплексного оборудования иногда бывает больше 250 кг.

Маркировка

Обозначение оголовка содержит ряд букв и цифр, указывающих на его параметры.

Например, ОС-152-32П (или ОС-152/32П), где:

• ОС – оголовок скважинный;
• 152 –диаметр обсадной трубы в мм;
• 32 – диаметр переходника для подсоединения водозаборной трубы;
• П – материал оголовка (пластик), если «П» отсутствует, значит, оголовок выполнен из металла.

Некоторые оголовки могут быть рассчитаны для нескольких диаметров обсадных труб. В этом случае указывается диапазон размеров. Оголовок, имеющий обозначения ОС 140-160/32П, подходит для труб диаметром 140…160 мм.

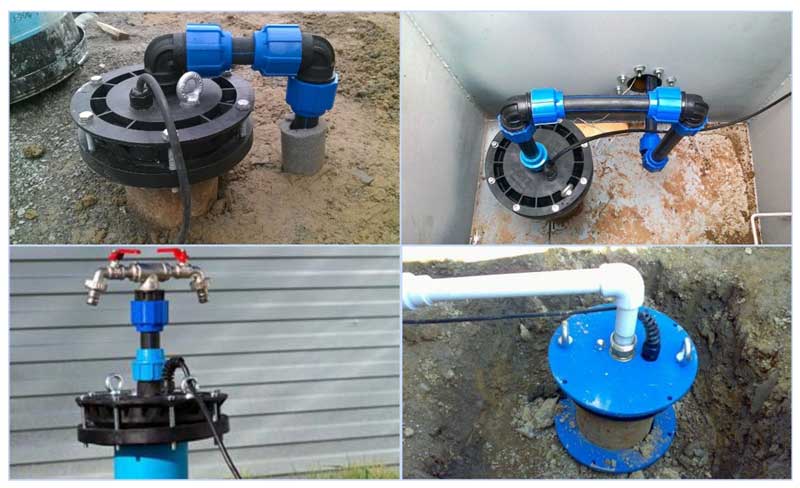

Монтаж оголовка

Монтаж оголовка на обсадную трубу особой сложности не представляет. Нет необходимости в сварочных работах и прочих сложных операциях. И все же прежде чем приступать к установке, желательно познакомиться с последовательностью и характером работы.

Установка оголовка

Итак:

• Прежде всего, нужно подготовить край обсадной трубы. Ее торец должен быть строго перпендикулярен оси, на нем не должно быть заусенцев. Если труба металлическая, для предохранения от коррозии ее желательно прогрунтовать и покрасить подходящей краской для металла. Обрезать (если потребуется) и зачищать трубу лучше всего болгаркой с соответствующим материалу трубы кругом.
• На трубу надевается фланец буртиком вниз, затем уплотнительное кольцо. Если оно надевается и продвигается по трубе с трудом, ее можно аккуратно смазать маслом или автолом.
• Теперь нужно прикрепить к крышке все элементы. Трос для подвешивания насоса крепится одним концом к карабину, который прикреплен к рым-болту, завернутому в крышку снизу, другим – к насосу. Его, кстати, желательно приобретать в исполнении, защищенном от коррозии, – т.е. покрытым пластиком.
• Электропитающий кабель пропускается через предназначенный для него ввод в крышке. Зажим кабельного ввода нужно ослабить, чтобы провод легко скользил в отверстии. Один конец шланга прикрепляем к насосу, второй – к штуцеру, установленному в центре крышки.
• Насос нужно опускать в скважину, держа его за трос. Как только он опустится на нужную глубину, и трос натянется, крышка аккуратно устанавливается на обсадную трубу. Уплотнительное кольцо подтягивается вверх к крышке и поджимается фланцем. При этом нужно проследить, чтобы отверстия на крышке и фланце совпали.
• Теперь необходимо установить соединительные болты в отверстия фланца и крышки и равномерно со всех сторон затянуть их. При этом кольцо попадет в канавку на крышке и немного расплющится, плотно герметизируя зазор между трубой и крышкой.

Подключение оголовка к системе водоснабжения

В заключение выбирается провисание электрокабеля, который фиксируется специальным зажимом на вводе. Подключаются трубы к переходнику, и проверяется правильность сборки.

Что такое и зачем нужен оголовок для скважины

Оголовок – это элемент оформления верхней части скважины, сделанный как заглушка торца выходящей из земли обсадной трубы. Если провести аналогию с бытовым колодцем, оголовки для скважин выполняют те же функции, что и колодезная надстройка и ворот для подъема воды, а именно:

• Защиту источника. Оголовок обеспечивает защиту от попадания в скважинный канал грязи, мусора и наружных осадков, в зимнее время крышка препятствует замерзанию поверхностной воды.
• Фиксацию оборудования. Достаточная прочность оголовка гарантирует надежное крепление троса, исключающего, к его карабинам в нижней части крышки, на который подвешивается погружной электрический насос. Помимо этого, в оголовке предусмотрено удобное место для расположения питающего кабеля электронасоса.
• Герметизацию канала. В холодное время для предохранения от замерзания воды часто используют нагревательный электрокабель, который размещают в глубинных стволах источника. Плотно прилегающая крышка препятствует тепловым потерям и соответственно позволяет экономить электроэнергию для обогрева, также она упрощает дополнительное утепление мягкими материалами, предохраняя скважину от попадания внутрь частиц утеплителя.
• Защиту от хищений. Цена устанавливаемых в скважину погружных насосов может доходить до 2000 у.е. (Grundfos SP9), поэтому при использовании дорогостоящего оборудования приходится применять меры по его защите от хищений. Специальная конструкция оголовков и технология их крепежа значительно затрудняют или делают практически невозможным извлечение дорогого электронасоса из скважины.

Оголовок в разрезе на обсадной трубе

• Соединение труб. Оголовок обеспечивает удобное подключение напорной трубы от электронасоса к системе водоснабжения – для этого в его центральной части имеется отверстие, через которое выводят и закрепляют идущий от электронасоса трубопровод. После обрезания напорной трубы при помощи углового или прямого компрессионного фитинга ее соединяют с водопроводной магистралью, идущей в дом.
• Увеличение дебита. Применяя герметичный оголовок для скважины, можно искусственно поддерживать стабильный уровень. Связано это с тем, что в неглубоких скважинах снижение высоты зеркала воды создает область разряжения, препятствующую этому процессу.
• Упрощение демонтажа. В традиционных моделях оголовков при извлечении электронасоса из скважины для ремонтных работ и обслуживания приходилось раскручивать болты и полностью снимать устройство, отключать питающий кабель от домашней сети и вытаскивать его через крышку. Современные модели позволяют снять и поставить насос в скважину без раскручивания болтов крепления за счет съемной центральной части верхней крышки. Еще одно преимущество подобных устройств – наличие клеммной коробки в боковой части корпуса, позволяющей отключать и подключать кабель питания электронасоса к электрической сети без протягивания его к дому.

Защита скважины от мороза

Установка оголовка поможет предотвратить промерзание скважины в зимнее время, однако она не даёт полной гарантии от замерзания в сильные морозы или когда скважина используется круглогодично для водоснабжения в частных домах.

Одним из способов защиты от морозов является установка коробов с теплоизоляцией поверх скважины. Этот вариант подходит для дач.

Короб можно изготовить из подручных средств: досок, фанеры, древплиты и тому подобного материала. Внутри короб оббивается теплоизоляционным материалом: войлоком, пенопластом и т.п. Также он может заполняться сухой травой, листьями или гранулами пенопласта.

Как стационарный вариант можно использовать короб из кирпича с утеплёнными стенками. Для утепления круглогодично используемых скважин лучше всего подходит установка кессона.

Кессон – это теплоизолирующее устройство из пластика или металла в форме круглой перевёрнутой ёмкости или куба. В кессонах монтируется разводка труб подачи воды в дом, в баню, для полива сада и огорода, а также необходимое оборудование контроля и автоматического управления. В случае необходимости ставится оборудование для прогрева.

В заключение следует отметить, что крышка для скважины — это важный элемент вашего источника питьевой воды и не стоит пренебрегать его установкой.

Схема как подключить своими руками

Установленное в техническом помещении дома оборудование включает:

1. Гидроаккумулятор. Мембранный бак используется для поддержания давления в системе водоснабжения, которое должно быть на уровне 3,5 атмосфер. При полном гидробаке вода расходуется в течение 3–4 часов, не допуская частого включения скважинной помпы. Он предохраняет систему водоснабжения от гидроударов, способных разорвать трубы.

• В корпусе изделия находится камера из гигиенической резины для воды с напорным клапаном, а остальная часть бака заполнена воздухом, который через пневмоклапан с помощью компрессора создает давление. К гидробаку подключается магистраль от погружного насоса, по которой вода поступает в водяную камеру.
• Принцип работы основан на поддержании давления в камере для воды с помощью воздуха. При расходе воды и снижении давления в системе включается скважинный агрегат, и вода подается в камеру.

1. Шкаф с электронными и релейными приборами управления и защиты оборудования, которые через поставленные датчики контролируют работу автономного водоснабжения.

• В помпе установленные мини-блоки контролируют насос и при увеличении нагрузки низкого уровня водоносного горизонта и нагрева однофазного двигателя через реле отключают агрегат.
• Датчики расположенные в трубопроводе, контролируют номинальное давление жидкости. При его снижении через электронную систему включается аппарат, заполняя камеру водой.
• Если давление не устанавливается до нормативного, необходимо произвести настройки реле.

Как самому сделать оголовок

Иногда встречается ситуации, когда по каким-либо причинам размеры обсадной колонны имеют нестандартный наружный диаметр (180 мм), и найти подходящий или переделать стандартный оголовок с наивысшим размером 160 мм невозможно. В этом случае единственным выходом является изготовление самодельной конструкции из металла с применением электродуговой или газовой сварки, также для этого потребуется бытовой электроинструмент (болгарка, дрель). Выполняемые работы состоят из следующих этапов:

• В хозяйственном или строительном магазине находят герметизирующее кольцо из паронита или резины на внешний диаметр обсадной трубы, кольцо должно одеваться на трубу с некоторым усилием.
• Из листовой стали толщиной не менее 5 мм. болгаркой или электролобзиком вырезают верхнюю крышку в виде стального круга на 80 – 100 мм больше наружного диаметра трубы.
• Из такой же стали вырезают фланцевое кольцо с наружным диаметром крышки и внутренним размером обсадной трубы.
• Совмещают обе детали (лучше использовать струбцину) и просверливают в них отверстия под крепежные болты – для равномерного прижатия нужно сделать 6 или 8 равноудаленных дыр по всему периметру.
• Специальными коронками по металлу проделывают два отверстия в крышке – под 32 мм. резьбовой патрубок для подключения водопроводной магистрали и меньшего диаметра для штуцера, в котором будет размещаться гермоввод, изолирующий электрический кабель насоса от металлической крышки.
• При желании сверлом по металлу в крышке проделывают два диаметрально расположенных отверстия, в которые затем вкручивают рым-болты.
• При помощи сварочного аппарата или газовой горелки вваривают в крышку резьбовой 32 мм. фитинг для подключения водопроводной линии и штуцер для размещения электрокабеля, снизу крышки приваривают кольцо для подвешивания карабина.

Можно легко обойтись без сварочного аппарата, прикрутив все фитинги и карабинное кольцо к крышке накидными гайками, если предварительно оснастить соединяемые детали резьбой под крепежные элементы.

Самодельный оголовок размещают на трубной поверхности приведенным выше способом, болты вкручивают постепенно до тех пор, пока сжатое резиновое кольцо не зафиксирует обе части на трубе.

Рис. 11 Основные этапы работ при изготовлении оголовка своими руками

Оголовок является важным элементом при обустройстве водозаборного глубинного источника, обеспечивающим надежность размещения насосного оборудования, легкость подключения и извлечения из скважины электронасоса при проведении ремонтных и профилактических работ.

Средняя стоимость заводских моделей составляют около 40 у.е., данную сумму можно сэкономить, сделав своими руками верхнюю крышку и фланец из листовой стали, основная трудность при этом – нахождение резинового уплотнительного кольца подходящего размера.

Монтаж оголовка на скважину

Монтаж оголовка выполняется просто, так как не требуется сварочных работ. Работы по монтажу производятся поэтапно.

1. На первом этапе необходимо подготовить верхний срез обсадной трубы для установки оголовка на скважину. Для этого надо зачистить верхние края трубы и боковые стенки от грязи и ржавчины, и нанести грунтовку для предотвращения коррозии трубы.

2. На втором этапе – открутить винты и разъединить составные части оголовка, затем надеть на обсадную трубу в зависимости от конструкции оголовка нижний фланец со встроенной прокладкой или нижний фланец и сверху него тороидальную резиновую прокладку. Тороидальная прокладка должна заходить с усилием, чтобы обеспечить герметичность, в случае необходимости можно использовать смазку типа салидола.

3. Далее приступаем к креплению к верхней крышке навесного оборудования в следующем порядке:

• электронасос подвешиваем на страховочном тросе, прикрепляемом к рым-болту снизу крышки
• к переходному штуцеру прикручиваем трубу, идущую от насоса.
• через кабельный ввод продеваем кабель для электропитания насоса.

Чтобы избежать коррозии лучше выбирать нержавеющие рым-болты и трубы из пластика, а трос должен иметь антикоррозийное покрытие.

4. На заключительном этапе с помощью ворота и лебёдки опускаем насос с трубой в скважину и стягиваем крышку оголовка с нижним фланцем с помощью болтов.

Затяжку болтов следует производить поочерёдно и постепенно, с нужным усилием, чтобы добиться равномерного затягивания всех винтов

Важно не перетянуть, чтобы не поломать пластик

Руководство по установке труб

Дно скважины нужно засыпать крупным песком и мелким гравием (щебнем). Это защитит трубы от ила. Перед засыпкой дно обязательно очищается желонкой. Нужно заранее подготовить первую трубу, чтобы опустить ее в яму сразу же после завершения бурения. Так вы избежите осыпания стенок.

На торце нужно установить фильтрующую сетку. По возможности приобретите антикоррозийные трубы.

Ввиду того что для обустройства скважины рекомендуется использовать трубы длиной в 200-250 см, одного колена, как правило, недостаточно. Большие трубы менее удобны в монтаже и обслуживании. Между собой трубы соединяются по резьбе «свинчиванием». Первую трубу нужно опустить на такую глубину, чтобы она упиралась в дно шурфа. После монтажа труб можно переходить к обустройству кессона и установке насоса.

Виды

Сегодня легко найти на рынке несколько категорий оголовков для скважины. Их устройство практически одинаковое и состоит из фланца, крышечки, а также кольца из резины. Разница заключается в материале, который использовался для создания оголовка, а также в дополнительных свойствах эксплуатации этой детали.

В первую очередь разница между металлическими видами и пластиком заключается, как минимум в массе оборудования, которое подвешивается. Пластиковый оголовок может выдерживать вес до 200 килограммов, а стальной – до полутонны. При выборе материала оголовка следует брать в расчет глубину скважины, а также вес оборудования, которое будет к нему закрепляться.

Например, для скважин, глубина которых не превышает 50 метров, вес оборудования не будет более 50–100 килограммов. В то же время для глубоких скважин, в которых есть смысл использовать мощную насосную установку, а также несколько десятков метров троса из стали и проводов, а общая масса оборудования может превысить четверть тонны.

Скважинный оголовок имеет и ряд опций, ведь производители пытаются максимально удовлетворить требования всех своих клиентов. По этой причине оголовки для скважин комплектуются следующими частями:

• рым-болтами;
• кабельным вводом, который необходим для электропривода;
• штуцером для трубы, с которой будет падать вода;
• набором карабинов;
• болтами для крепежа.

Теперь о некоторых элементах стоит сказать подробно.

• Рым-болт представляет собой обычный болт, верхняя часть которого сделана в виде кольца. Данные элементы обычно применяют для подвешивания оборудования, прикрепления тросов и так далее. Как правило, их ставят на оголовок, чтобы крышка проще поднималась и снизу, чтобы можно было подвесить насос.
• Кабельный ввод – это отличная вещь, наличие которой практически исключает возможность нечаянного повреждения электрического кабеля. Как правило, такой ввод имеет специальную пружинку, которая обеспечивает надежное крепление и позволяет сказать, что оголовок герметичный.

Пластиковые

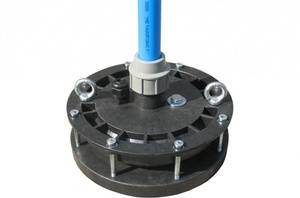

Пластиковый оголовок для скважины.

К преимуществам заглушек этого типа можно отнести наличие съемной области в верхней крышке. Она позволяет перемещать насос в водоносную скважину без удаления элементов крепления. Кроме этого, пластиковые изделия оснащены клеммной коробкой, посредством которой подключают электропроводку.

Металлические

Этот вид устройств устойчив к перепадам температур, обладает высокой прочностью, имеет продолжительный срок службы. В то же время эти элементы подвержены коррозии. Перед применением во влажной среде изделия покрывают антикоррозийными средствами.

Металлический оголовок для скважины.

На рынке представлены следующие металлические заглушки:

• чугунные;
• стальные.

Стальные модели имеют простую и надежную конструкцию, но при повреждении защитного покрытия быстро ржавеют. Их стоимость превышает цену полимерных аналогов.

Чугунные устройства характеризуются большой массой. Антикоррозийные свойства материалу придает цинковый или гальванический защитный слой. Недостатком изделий считается низкая устойчивость к ударным воздействиям. В ценовом отношении чугунные изделия сопоставимы со стальными образцами.

Оба вида заглушек используют при обустройстве глубоких скважин. Максимальный вес оборудования при этом может составлять 500 кг.

Кессон — качественная защита скважины от мороза

Если глубинная скважина обустраивалась в колодце из бетона или как его называют строители – приямком, глубиной до 200 см, то в такой ситуации целесообразно выполнить установку кессона. Такое изделие внешне напоминает резервуар из пластика, который предназначен для защиты скважины от промерзания в случае отрицательных температурных показателей на улице в зимний период года. Благодаря такому нехитрому устройству можно обеспечить бесперебойную работу системы водоснабжения.

Кессон будет выступать в роли дополнительного барьера, ограждающего глубинный колодец от поднятия грунтовой воды и прочей грязи, которая может попасть в приямок. Полимерный материал, используемый в изготовлении кессона, отлично противостоит отрицательным температурам и не подвержен воздействию коррозии. Пластиковая подводящая труба водопровода размещается так, чтобы она достигла 2 метровой отметки. Внутри пластиковой защиты размещается фильтрующее устройство, датчик контроля давления и автоматика, контролирующая работу погружного насоса. При этом такая полимерная конструкция не требует дополнительного утепления.

Подводя итоги можно понять что, конструкция оголовка для скважины проста в изготовлении своими руками и при этом выполняет множество практических функций. Благодаря ей появляется возможность не только герметично закрыть скважину, но и разместить в ней все сопутствующие насосному оборудованию элементы и аксессуары. Использование оголовка позволяет надёжно защитить запасы питьевой воды от загрязнения, тем самым способствуя бесперебойному снабжению дома водными ресурсами в любое время года и при любых погодных условиях.

Назначение затвора

Приоритеты обустройства системы водоснабжения — качество и непрерывность. Именно их и призвано обеспечить небольшое, но многофункциональное устройство сверху скважины. Задачи, решаемые герметичной крышкой:

• предотвращение источника от попадания талых и грунтовых потоков жидкости при подтоплении устья;
• защита питьевой воды от проникновения внутрь трубы мелких животных, грязи и посторонних предметов;
• снижение риска замерзания ствола скважины в зимнее время;
• надёжное удержание насоса, подвешенного на тросе, который закреплён в оголовке;
• герметичный пропуск водовода и электрического кабеля сквозь крышку;
• обеспечение сохранности оборудования при посягательстве злоумышленника на хищение;
• упрощение эксплуатации и технического обслуживания скважины.

Самые популярные модели

Модель	Преимущества
«Джилекс»	Они изготавливаются из чугуна и пластика. Наружный диаметр имеет от 90 до 160 мм.
«Водолей»	Из-за пластикового наполнения, эта модель имеет определенные ограничения. Актуален при неглубоких скважинах. Способен справиться с массой до 200 кг.
Merrill	Это представитель американского производства. Изготавливается из чугуна и пластика. Продается в полной комплектации и сразу готов к установке.
«Акваробот»	Российское производство. Создает герметичное соединение. Позволяет надежно закрепить насос. Изготавливается из пластика и рассчитан на массу до 200 кг.

Важно знать! В продаже можно встретить некоторые модели, рассчитанные на двухтрубную или однотрубную систему. Выбор будет зависеть от особенности вашей водопроводной системы

Устройство и установка

Оголовок – это такая герметичная «крышка». По сути, две пластины с уплотнителем, в которых предусмотрены крепления для насоса и отверстия под шланг и провод.

Конструкция

Вот 5 основных элементов конструкции оголовка:

1. Верхняя крышка.
2. Резиновое кольцо.
3. Фланец.
4. Карабин.
5. Крепёж.

На верхней крышке размещаются отверстия для напорной трубы и кабеля питания.

Резиновое кольцо – это уплотнитель, обеспечивающий герметичность системы. Фланец нужен для крепления оголовка на скважинную трубу. А к надёжному карабину легко крепится насос на тросе.

Рым-болты, обращённые кольцами вверх, пригодятся в том случае, если общий вес оборудования оказался внушительным и устанавливать его вручную проблематично. Тогда оголовок подвешивают за рым-болты к лебёдке или другому вспомогательному устройству и опускают в скважину с его помощью.

Монтаж

Инструкция по шагам:

Подготовить трубу. Если край неровный и с зазубринами – срезать верх болгаркой. Зачистить. Металлическую трубу хорошо было бы прогрунтовать, чтобы избежать коррозии.
К насосу крепится трос, а трос карабином к оголовку.
В соответствующие отверстия в верхней крышке продеваются электрический кабель и напорная труба (другой её конец – к насосу). Пока их не нужно зажимать.
Чтобы в дальнейшем было удобнее опускать всё это в скважину, трубу, трос насоса и кабель стягивают хомутами через каждые 1,5 метра.
Фланец и резиновое кольцо устанавливается в скважинную трубу.
Трос с насосом, труба и кабель опускаются в скважину на нужную глубину. При работе держать систему нужно за трос.
Верхняя крышка притягивается болтами (отверстия на фланце и крышке должны совпасть). Затягивать их нужно равномерно, чтобы не было перекосов. Резиновый уплотнитель должен попасть в канавку на крышке и немного сплющиться

Важно не переусердствовать, иначе можно повредить кольцо.
Зажимается окончательно кабель, а в цанговом патроне затягивается напорная труба.

Если резиновое кольцо с трудом продвигается по скважинной трубе, его можно смазать автолом или маслом.

Конструкция

Стандартный оголовок укомплектован следующими составными частями:

1. Крышка. Представляет собой диск с выступающими за внутреннее кольцо краями. Края опираются на торцевые стороны обсадной трубы. В центре крышки имеются отверстия под крепления пластикового трубопровода, болтов и электрического кабеля, запитывающего насос в скважине.
2. Фланец. Кольцо с отверстиями под крепежные болты, надеваемое поверх обсадного трубопровода. Фиксируется плотно вместе с крышкой.
3. Карабин. Закрепляет трос с подвешенным на него насосом.
4. Уплотнитель. Простое круглое кольцо из резины прокладывается под крышкой, является герметиком стыков и сдерживает движение оголовка на трубе.
5. Рым-болты. Крепежные элементы с кольцевыми шляпками, предназначенные для установки оголовков и насосов больших размеров.
6. Ввод для кабеля. В этом случае применяется термоввод, который изолирует питание от поверхности крышки.
7. Зажим-цанга. Эта часть оборудования расположена в центре оголовка и является фиксатором обсадного трубопровода.
8. Клеммная коробка. Используется как дополнение к изделию. В блоке крепят электропроводку, соединяя ее с сетевым электропроводом, протянутым от дома.
9. Болты крепежные. Изделия зажимают крышку, фланец и уплотнитель для более крепкой фиксации.
