Узел прохода вентиляции через кровлю — варианты и правила сооружения

Проход вентиляции через кровлю: виды, монтаж

Разумно налаженные узлы вентиляции в местах прохода через кровлю обеспечит крыше дополнительную надежность и продлит срок эксплуатации. Благодаря множеству положительных функций система воздухооборота в доме является не просто важным элементом, а жизненно необходимым.

Теплый воздух образуется в жилых помещениях по разнообразным причинам. По своей природе он поднимается вверх через покрытия, в расположенные выше помещения или на улицу. Большая часть теплого воздуха образуется, конечно, в отопительный сезон

Потому очень важно правильно наладить систему и узлы вентиляции, в частности, чтобы воздух циркулировал в доме, и наружу выходил только переработанный

Путь выхода вентиляции на крышу и прохода через кровлю проводится от вытяжных и прочих каналов циркуляции воздуха в строении.

Узлы кровельной вентиляции

Принудительный выход переработанного воздуха из строения есть ключевой задачей кровельного вывода переработанного воздуха. Правильную установку этой системы нужно проводить по ГОСТ-15150. В нем указаны данные по расстоянию прохода вентиляции до края плиты и стандартные параметры проемов в плитах перекрытия. Узлы прохода подходят и для вывода дымоотводов, которые применяются для строений с очагами, работающими на дровах, – камин, печь и т. п.

Кровельная вентиляция зависит от вытяжных каналов и типа крыши. Делится она на несколько типов формы:

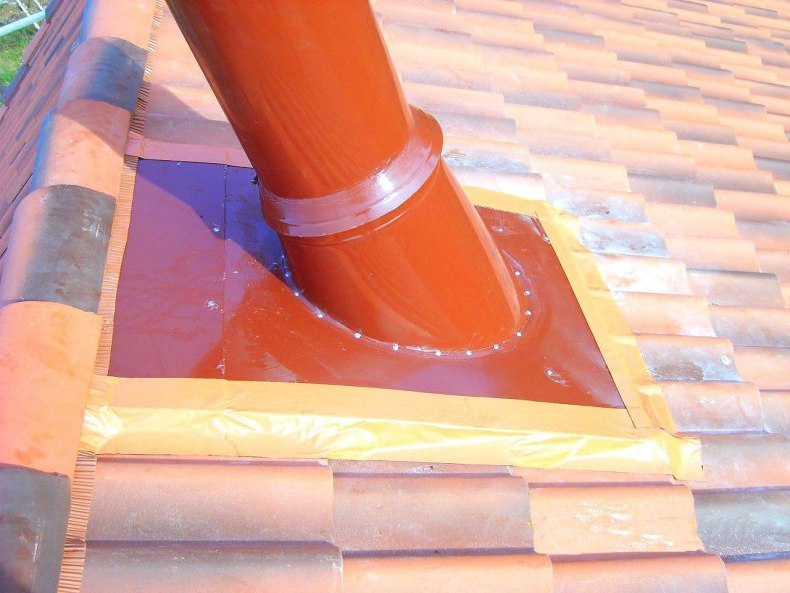

Узлы прохода вентиляции – это отверстия в перекрытии крыши. В них устанавливаются алюминиевые трубы вентиляции, созданные специально для размещения на крыше. Специалисты рекомендуют использовать алюминиевые трубы 1 мм толщиной. Но размеры вентиляции разные, однако подобрать индивидуальный вариант не составит труда.

Системы вентиляции с металлическими трубами бывают:

Для подбора правильных узлов прохода через кровлю учитываются следующие характеристики:

• уровень влажности;
• объемы газовыделений;
• границы перепадов температуры воздуха;
• степень скопления и образования пыли.

Во время проведения установочных работ нужно обязательно учитывать некоторые нюансы:

• угол наклона крыши;
• расстояние между коньком и проходкой;
• материалы из которых создается кровля;
• площадь помещения непосредственно под крышей.

На железобетонном материале узлы прохода через кровлю крепятся с помощью анкерных болтов. Сами болты в процессе установки помещаются в «стаканы». Также обязательно нужно использовать плиты с отверстиями, которые предназначены специально для прохода вентиляции через кровлю. Если ширина проема не соответствует цельной ребристой или пустотной плите, в зонах прохода обустраиваются места из монолитного бетона.

Если вентиляция ведется через кровлю с металлической обрешеткой, процесс монтажа схож, но используются металлические «стаканы».

Большое строение с немалым количеством жилых, промышленных или складских помещений требует предусматривать вентиляционные каналы еще во время периода планировки здания.

Последовательность действий монтажа узла через кровлю

1. Подбирается серия и модель специального кольца уплотнителя.
2. Мягкую часть натягивают на трубу.
3. Основанию придается форма в соответствии с поверхностью кровли. Для профнастила сложнее всего адаптировать основу из-за его ребристой поверхности.
4. Под фланец наносится герметик для гидроизоляции.
5. Шурупами к основанию крепится фланец.

О вентиляционных каналах

• без клапанов;
• с клапанами;
• с теплоизоляцией;
• без теплоизоляции;
• с контроллером, следящим за положением клапанов.

Системы с ручным типом регулировки применяются в тех случаях, когда система не нуждается в постоянном контроле режимов работы. Данный метод управления вентиляционной системой состоит из:

Электрический однооборотный механизм контролирует работу клапана – закрывает и открывает его. Сам клапан создан из нержавейки толщиной 0,8 мм.

Узлы через мягкую кровлю монтируются на основе из оцинкованной стали, который устанавливается вместе со слоем теплоизоляции. Теплый материал должен быть не тоньше 5 см, лучше всего для этого подходит минеральная вата. Позже можно будет разместить особые дефлекторы в теплоизоляторе – аэродинамическое устройство, которое крепится к вершине вентиляционной или дымоотводной трубы. Предназначено для рассеивания потока выходящего переработанного воздуха. По окончании установки вентиляционных лопастей внутри проводятся пластиковые трубки из пластика, по которым проходит электропроводка.

Правильно обустроенный узел будет долго функционировать и даже глушить посторонние шумы извне.

Что учитывать при устройстве вентиляционных выходов

При установке важно учитывать ряд факторов. Имеет значение форма кровли, которая может быть скатной и плоской

В первом случае инженеры рекомендуют устанавливать выход вентиляции как можно ближе к коньку. Это обеспечит равномерный прогрев внутренней части вентиляционной трубы, а наружная часть будет более устойчива к воздействию ветра и давлению снега зимой.

Для плоской кровли на первый план выходит геометрия стояка вентиляционного выхода: он должен располагаться прямо под вытяжной трубой на крыше, чтобы воздух беспрепятственно выходил наружу.

Высота вентиляционной шахты над крышей также имеет значение: при недостаточно высоком расположении трубы сила тяги будет очень маленькой и вентиляция будет работать неэффективно. Слишком высокая труба также снижает тягу, т.к. конструкция может пострадать от сильных порывов ветра, поэтому потребуется дополнительное крепление.

Требования к месту прохода

Разумеется, в месте, где вентиляционная или любая другая труба проходит сквозь кровлю, необходимо обеспечить достаточную герметичность, чтобы влага не попадала внутрь здания. В то же время этот узел не должен препятствовать стеканию осадков с поверхности крыши. Еще один важный момент — наличие надежной теплоизоляции.

Сверху трубу следует защитить от проникновения влаги с помощью дефлектора. К протяженности вентиляционной трубы предъявляют определенные требования, призванные обеспечить достаточную тягу внутри конструкции, хотя они и не так строги, как нормы для дымоходов.

Нередко воздухообмен через вентиляцию обеспечивается принудительно, с помощью вытяжного вентилятора, который также устанавливают возле узла перехода. Этот механизм следует также надёжно защитить от воздействия осадков и других природных факторов. Кроме того, в обязательном порядке необходимо обеспечить заземление электроприбора.

Неправильный монтаж этого узла нередко становится причиной плохого удаления осадков с поверхности, что может привести к скорому повреждению кровельного материала. Много неприятностей может вызвать вентиляционный канал многоквартирного дома, если он выходит на кровлю поперёк ската.

Помимо самого узла прохода вентиляционного канала через кровлю могут понадобиться дополнительные элементы, которые защищают конструкцию от осадков, улучшают отведение влаги и т.п.

Гораздо лучше, если узел расположен вдоль ската, так он будет создавать меньше препятствий для стекания воды. Оптимальным положением считается расположение крупного узла перехода вдоль конька. Этот вариант избавляет от необходимости монтажа дополнительных элементов, уменьшающих сопротивление вентиляционной трубы схождению осадков.

Серьёзной ошибкой монтажа считается положение, при котором передний фартук оказывается под кровельным листом. Фартук — это конструкция, обеспечивающая герметичное прилегание кровли к стенкам трубы. Если нижняя деталь фартука заведена под кровлю, в зазор станет стекать вода, попадающая в кровельный пирог и затем в чердачное пространство.

Принципы установки узла перехода вентиляционных систем могут быть использованы и для монтажа других аналогичных устройств, например, дымоходов

Отсутствие теплоизоляционного слоя способствует появлению разницы температур, которое способствует образованию конденсата на поверхности вентиляционных труб. Со временем эта ситуация может привести к повреждению материала конструкции, образованию плесени, окислов, ржавого налета и т.п.

Наружную часть вентиляционной трубы, выступающую над крышей, необходимо защитить колпаком-дефлектором от проникновения влаги и осадков

В старых вентиляционных каналах обычно предусмотрена так называемая “выдра” — утолщение, которое позволяет нагретому воздуху немного остыть перед выходом на крышу. В результате перепад температур воздуха и кровельных коммуникаций будет меньше, что понизит вероятность выпадения конденсата.

В современных домах используют фартуки, с помощью которых прореху между трубой и кровлей закрывают полностью герметично. Разрезы для установки фартуков при этом формируют с помощью болгарки. Утепление металлических и пластиковых труб может быть выполнено с помощью минеральной ваты или другого подходящего материала.

Для круглого вентиляционного канала лучше выбрать промышленную модель узла перехода, поскольку сделать такое устройство самостоятельно будет непросто

Иногда для этих целей используют деревянный или металлический короб. Проектируя вентиляционную систему, следует сразу же обдумать вариант обустройства прохода через кровлю. Специалисты отмечают, что трубу с прямоугольным или квадратным сечением вывести наружу гораздо проще, чем круглую конструкцию.

Чтобы обеспечить достаточно плотное примыкание вентиляционной трубы к материалу кровли, обычно используют квадратную гильзу, которую надевают сверху на трубу. Выводить вентиляцию над крышей можно практически на любую удобную высоту. Особых требований в отношении пожарной безопасности здесь тоже нет.

Узел прохода вентиляции и дымохода через кровлю выполняется после монтажа вентиляционной системы, но до устройства кровельного пирога и укладки покрытия

Однако при этом необходимо обеспечить достаточную длину конструкции, чтобы узел прохода был надежно закреплен ко всем элементам кровли

Обратить внимание стоит и на расстояние между краем трубы и закрепленным над ней дефлектором. Оно должно быть настолько большим, чтобы воздушные массы, проходящие через вентиляционный канал, могли свободно перемещаться

Проход через потолок кирпичного дымохода

Кирпич – сам по себе неплохой теплоизолятор, тем не менее, требуется и для кирпичной печи соблюдение правил прохода через горючие материалы: от края дымоходного канал до этого материала должно быть расстояние не менее 25см. Чтобы обеспечить такое его на трубе печники делают специальную проходку (смотрите рисунок) увеличивая толщину стенки кирпичного дымохода в месте прохода через потолок.

Проход кровли кирпичным дымоходом

Если по каким-то причинам сделать такую проходку невозможно, можно вырезать в потолке отверстие, которое будет больше размера дымовой трубы по каждой из сторон сантиметров на 10. А дальше повторить проходку круглой печи через потолок:

• заделать края жаростойким теплоизоляционным материалом;
• закрыть его полосами металла (минерит тоже подойдет, если у кого-то есть);
• со стороны комнаты зашить металлическим листом;
• образовавшиеся пустоты со стороны чердака/второго этажа заполнить жаростойким теплоизоляционным материалом;
• закрыть при необходимости потолочную разделку со стороны чердака/второго этажа листом металла.

При таком варианте кирпичная труба достаточно надежно заизолирована (только используйте именно жаростойкие теплоизолирующие материалы с температурой использования 800-1000 о С).

Можно вывести через потолок кирпичную трубу без специальной проходки

Планирование вентиляционных проходов

В идеале планирование вентиляционных проходов должно происходить на этапе проектирования жилого дома, или в процессе строительства до закрытия контура здания (обустройства окон, дверей и кровли).

Но на практике часто приходится заниматься реконструкцией инженерных систем в уже готовом доме и отталкиваться от существующих особенностей конструкции и планировки жилых и технических помещений.

Если в устройстве системы будут недочеты, это чревато скоплением неприятных запахов в помещении, повышенной концентрации углекислого и угарного газа, возникновению обратной тяги во время изменения погодных условий.

Проведение работ по жесткой кровле

Для обустройства узла прохода вентиляционного канала через крышу, покрытую жесткими кровельными материалами (черепица, шифер, профнастил и т.п.) используют квадратную конструкцию типа песочницы, зазоры вокруг которой заполняют невозгораемым теплоизолирующим материалом.

На ней должна быть выполнена небольшая отбортовка, чтобы предохранить теплоизоляцию от контакта с влагой, попавшей непосредственно на трубу. Вокруг металлической прямоугольной гильзы необходимо установить четыре детали фартука, которые в итоге охватят линию примыкания трубы к кровле со всех сторон.

Сначала устанавливают нижнюю деталь, затем монтируют боковые, после этого можно ставить элемент фартука сверху. Горизонтальную часть детали фартука, расположенную выше остальных, следует завести под кровельный материал. Остальные, т.е. боковые и нижний элементы, монтируют поверх кровли.

Перед началом монтажа промышленного узла перехода вентиляции через кровлю рекомендуется изучить устройство этого элемента и учесть рекомендации производителя

Галстуком называют длинный кровельный желоб, который должен быть предусмотрен кровельной конструкцией. Довольно часто при монтаже узла вентиляционного прохода удается обойтись без такого элемента. Чтобы уточнить этот момент, рекомендуется проконсультироваться у опытного кровельщика.

Фартук можно приобрести готовый, но такую конструкцию несложно изготовить самостоятельно. Для этого используют оцинкованную кровельную жесть толщиной 0,5 мм. Нежелательно использовать более толстый кровельный материал, поскольку его будет сложнее согнуть, чтобы придать необходимую форму.

Перепад температур воздуха внутри и снаружи вентиляции может привести к выпадению конденсата внутри конструкции, поэтому рекомендуется утеплить часть вентиляционного канала

Но и тонкую жесть для этих целей брать не следует, поскольку она не обладает достаточной надежностью. Размер фартука должен соответствовать размерам волны материала, который использован для кровли.

Для монтажа узла перехода под металлочерепицу вертикальную часть фартука изготавливают длиной как две кровельные волны, а горизонтальную часть- по трехкратной длине волны.

Эти размеры призваны создать достаточно большой заход фартука на горизонтальную плоскость трубы и наклонную плоскость покрытия, чтобы предотвратить попадание под материал кровли даже случайных брызг. Фартуки также монтируют с нахлестом устанавливаемого сверху элемента на расположенную ниже деталь.

Оптимальным считается перекрытие элементов равное ширине одного из них, но такая позиция достижима не всегда. Так, нахлест верхнего и боковых элементов фартука будет скрыто под материалом кровли, здесь сложно установить детали в правильной позиции.

Но с наложением нижнего и боковых частей фартука такая проблема отсутствует, рекомендуется точно выдержать необходимые размеры. Если есть необходимость, размеры деталей фартука после монтажа можно откорректировать с помощью ножниц по металлу.

Отбортовку следует выполнять только для верхнего и боковых элементов. Для нижнего такой корректировки не нужно, поскольку влага с него сходит на скат крыши и, возможно, на галстук.

Если узел перехода для вентиляционного канала установлен правильно, то подкровельное пространство будет надежно защищено от осадков и воздействия влаги

Этот элемент может быть установлен поверх кровли, чтобы оптимизировать удаление влаги. В такой ситуации на нижней детали фартука следует сделать небольшой изгиб в сторону галстука.

Кроме того, понадобится нижняя отбортовка. Если же установка галстука не предусмотрена конструкцией, то нижняя отбортовка на фартуке не нужна, однако выпуск для влаги следует сделать больше.

Строение узла и самой системы вентиляции

Конструктивно вентиляция представляет собой систему труб, обеспечивающих удаление отработанного воздуха из помещений наружу. Бывает нескольких видов – принудительная и естественная. Частные дома чаще оборудуются вторым типом, который работает по принципу конвекции – свойстве теплого воздуха подниматься вверх.

Рисунок 2. Виды вентиляционных систем с естественным воздухообменом

Одним из основных элементов системы являются узлы прохода (УП), которые предназначены для вывода труб через кровельное покрытие. По материалу изготовления они бывают металлическими, пластиковыми и комбинированными. Обычно для обустройства используются уже готовые решения, обеспечивающие герметичное соединение. Устройства выпускаются разных видов по диаметру воздуховода и конструктивному исполнению.

Фото 3. Разные виды готовых изделий для обустройства УП

Строение узла прохода вентиляции через кровлю:

• Отверстие в кровельном покрытии – делается по размеру и форме проходящей через него трубы.
• Воздуховод – трубы, которые проходят через отверстие в кровле.
• Проходка – служит для создания герметичного соединения труб воздуховода и кровельного покрытия. Состоит из опорного кольца и присоединительного фланца, который может иметь разный угол в зависимости от наклона ската.

Проходки выпускаются нескольких видов:

Эластичные – производятся из специальной резины и других гибких материалов, устойчивых к атмосферным воздействиям. Наличие гофрированного рукава позволяет устанавливать их на крышах с любым уклоном скатов.

Рисунок 4. Эластичная проходка

Пластиковые элементы – имеют специальную конструкцию, позволяющую регулировать вывод под определенный угол ската. Выпускаются в виде доборных элементов для разных кровельных материалов.

Фото 5. Пластиковые УП

Фановые трубы тоже располагают на кровле, но эта система конструктивно отличается от вентиляционной – она соединяется с канализацией и обеспечивают удаление неприятных запахов из канализации. Однако для обустройства УП фановых труб применяются аналогичные проходки. Конструкция системы наглядно показана на рис. 6.

Рисунок 6. Вывод фановой трубы через крышу в частном доме

Особенности монтажа воздуховода

монтаж воздуховода

Узел прохода вентиляции состоит из таких элементов:

1. Труба воздуховода.
2. Отверстие в кровле.
3. Проходка, обеспечивающая механическую прочность конструкции и герметичное соединение деталей.

Последняя деталь представляет собой основную часть механизма.

Проведение работ по жесткой кровле

Если используется жёсткая кровля (металлочерепица, шифер или другая), работы выполняют таким образом:

1. Делается квадратное отверстие в кровле.
2. Зазор между ним и трубой заполняют негорючим теплоизоляционным материалом.
3. Выполняют подбортовку, защищающую трубу от попадания влаги от теплоизоляционного слоя.

При установке сначала монтируют нижнюю деталь, затем боковую часть. После этого устанавливают оставшуюся часть конструкции.

Обустройство перехода по мягкой кровле

переход по мягкой кровле

Такие переходы удобно делать из мягкого материала. Для этого используются специальные разновидности пластика или резины, устойчивых к высоким и низким температурам, влажности атмосферным воздействиям, влиянию солнечного ультрафиолетового излучения. Наличие мягкого гофрированного рукава позволяет обеспечить вертикальное расположение трубы на кровле, расположенной под различными углами.

Выполнение работ происходит следующим образом:

1. Производится разметка. При этом нужно предусмотреть, что отверстие должно иметь диаметр, который на 2-3 сантиметра больше, чем у трубы.
2. Вырезают отверстие в кровли. Способ выполнения работ зависит от материала, из которого она состоит. Например, при использовании профнастила дрелью делают несколько отверстий по контуру. Затем в нужных местах материал отрезают ножницами.

Нужно внимательно отнестись к работе со слоями пароизоляции и теплоизоляции. Их необходимо разрезать очень аккуратно, не нарушая структуру. Чтобы сохранить герметичность, их скотчем прикрепляют к трубе воздуховода.

При установке фартука мягкий кровельный материал устанавливают таким образом, чтобы обеспечивалась герметичность соединения. Здесь целесообразнее использовать мягкие фартуки, обеспечивая герметичность соединения наплавляя края.

Типовые варианты исполнения узла прохода вентиляции

варианты исполнения узла прохода вентиляции

Долгое время применялись узлы, имеющие упрощённую конструкцию. В неё входили следующие элементы:

1. Отрезок круглой или квадратной трубы нужного покупателю диаметра.
2. Вокруг него приварена монтажная шайба, в которой для прочности использованы рёбра жёсткости, расположенные в вертикальной плоскости.
3. Используется цементный монтажный стакан, который позволяет монтировать трубу на кровле, расположенной под различным углом наклона, обеспечивая горизонтальную площадку для установки.
4. В некоторых конструкциях перед проходом сквозь крышу сделано утолщение трубы. Оно позволяют лучше остывать воздуху, который должен выйти наружу. Такой способ позволяет снизить вероятность образования конденсата.

Существуют узлы прохода с клапаном или без него. Эта деталь необходима для того, чтобы регулировать интенсивность потока воздуха, проходящего через трубу. Может быть предусмотрено ручное или автоматическое управление.

Устройства можно разделить с учётом формы сечения воздуховода. Они бывают: круглыми, квадратными, прямоугольными или овальными. Форма выбирается в соответствии с требованиями существующей в доме системы вентиляции.

Существует большое количество разновидностей кровельных покрытий для частных домов. Часто производители предусматривают узлы прохода, имеющие подходящий дизайн.

конструкция узла прохода вентиляции

При правильном выборе конструкции можно гарантировать наличие герметичности и отсутствие конденсата. Важна не только исправность, но и наличие нужного дизайна, соответствующего оформлению крыши

Важно наличие возможности проводить аэрацию межкровельного пространства. В таких системах есть возможность выводить влажный воздух оттуда, предотвращая образование конденсата, защищая утеплитель от разрушения, а кровлю от обледенения и деформации

Рекомендуется выбирать высоту не менее той, которая у дымоходной трубы. Это поможет обеспечить стабильность тяги.

Особенности вертикального дымохода

Вертикальный дымоход — это труба, соединенная с выходным отверстием печи и выведенная через потолок и кровлю бани наружу. Это не единственный вариант конструкции, но самый надежный и эффективный по своим рабочим качествам.

Кроме этого, дымоход должен быть обустроен по всем правилам пожарной безопасности. Температура дымовых газов, проходящих по нему, весьма высока и может стать причиной перегрева окружающих деталей. Если поблизости окажутся легковоспламеняемые материалы, они могут вспыхнуть, начнется пожар с непредсказуемыми последствиями. Поэтому, дымоход должен быть защищен от подобных ситуаций максимальным образом.

Кроме этого, необходимо обеспечить устойчивость и жесткость конструкции. Любые подвижки трубы могут стать причиной разрушения соединений. Дым станет поступать в помещение, что чревато возникновением плохого самочувствия или даже тяжелых отравлений. При установке дымохода необходимо обеспечить максимальную устойчивость трубы, герметизировать соединения и заслонки.

Функции

Дымоход — это многофункциональный узел, предназначенный для решения следующих задач:

Это базовые функции дымохода. Однако, его возможности этим не ограничиваются. Горячий трубопровод используют для нагрева воды, пропуская его через бак или используя как часть теплообменника.

Еще одной дополнительной функцией дымохода может быть обогрев чердачного помещения. Однако, эту возможность используют редко, так как реализовать ее можно только с помощью одинарной трубы, что опасно в пожарном отношении. Приходится либо строить облегченный вариант сэндвич-трубы, либо решать вопрос другими способами. В любом случае, это отнимает время и требует определенной подготовки.

Установка узлов прохода воздуховода через кровлю

От того, какой был выбран тип узла, будет полностью зависеть весь процесс по установке кровельной проходки. Весь процесс по установке будет приложен в виде инструкции к каждому купленному узлу. Если все выполнять согласно плану, то особых сложностей возникнуть не должно. Прежде чем приступить к работе определяем критерии: угла наклона кровельного ската, размеры площади под кровлей, толщина кровли, промежуток между проходкой и кровельным коньком.

В общем изложении процесс по установке выглядит так:

Смонтировать всю внутреннюю систему вентиляции (дымохода). Закрепить все имеющиеся трубы.
Чтобы вмонтировать узел прохода нужно оставить часть трубы (20-25 см до кровли).
На оставленном месте в окончание трубы вставляем трубу наименьшего размера около 10 см. Получившийся шов межу трубами необходимо тщательно герметизировать.
В качестве герметика использовать лучше обычную сантехническую замазку или на крайний случай можно воспользоваться шпаклевкой.
Все вышеперечисленное лишь подготовительные работы, а дальше уже начинается сама установка узла прохода через кровлю.
В соответствии с размерами узла прохода нужно проделать отверстие в кровле.
После того как кровля была освобождена, приступают к выпиливанию пространства куда и определится будущий дымоход

Стоит обратить внимание, что на большинстве упаковок узлов прохода помечены примерные размеры для установки, что значительно облегчает задание. Не придется «ломать голову» над вычетами.
Монтируется узел прохода и приходит очередь самой трубы, которая и выводит дым или воздух на открытый воздух из помещения.
Нужно помнить о безопасности, а, значит, все швы и стыки необходимо полностью плотно покрыть герметиками

Помимо этого, по ходу всей работы по монтажу нужно уделять внимание и кровли, и изоляции, да и крыши в целом. В идеале надо постараться не нарушить ничего.

Вот такой монтаж узла прохода дымохода или воздуховода через кровли и предполагается. Если человек работает практически в одиночку, то желательно ознакомиться со всей имеющейся информацией и ни на шаг не отклоняться. В случае, когда что-либо не получается, можно обратиться к профессионалу. Удачи!

Установка фартука

Предоставляем ход работ:

• Применяются нижние планки состыковки, которые прикладываются к стенке дымохода и проводится черта в верхней делянке.
• По этой черте проделывается штроба с помощью болгарки.
• Нужно убрать пыль так, чтоб компоненты песка или цемента не перенеслись на покрытие крыши. По прошествии времени они способны выступить в качестве абразива и нанести вред материалу крыши.

Когда дымоход не вмещается в дыру меж стропилами, и потребуется отрезать больше 1 доски стропил, тогда следующие стропила понадобится укрепить. Их устраивают двойными.

Если дымоотвод находится на удалении от конька, то один участок фартука заводится на дымоход, а другой край прячется под кровлю. Когда труба находится рядом, то надо завести защищающий фартук непосредственно под коньковую балку и закрепить её особыми элементами, а потом заделать водоустойчивым герметиком.

Особенности монтажа

Узлы прохода монтируются на специальные железобетонные стаканы с вмонтированными анкерами, которые проходят через крепежные отверстия в опорном фланце узла прохода и фиксируются гайками.

Под верхним фланцем устанавливается специальный хомут, к которому прикрепляются концы расчалок, дополнительно усиливающих устойчивость конструкции, препятствующих расшатыванию и появлению протечек. Железобетонный стакан служит для компенсации угла наклона кровли — его площадка под установку УП всегда горизонтальна.

Для утепления используется минеральная вата, поверх которой укладывается слой стекловаты. Особым пунктом становится гидроизоляция узла, исключающая проникновение влаги в утеплитель, попадание на электродвигатель и на металлические детали, поскольку они в значительной степени подвержены коррозии.

Использование узлов прохода вентиляции обусловлено эксплуатационными требованиями вентиляционной системы, а также необходимостью надежного герметичного прохода сквозь перекрытия или кровлю зданий. Разработка унифицированных узлов, готовых к использованию и имеющих стандартные размеры, позволяет решать проблему более качественно, быстро и надежно.

Выбор того или иного узла производится во время проектирования здания, первичный монтаж производится при постройке, но изменение условий вентиляции, перевод помещений на другой тип деятельности или оборудования могут потребовать замены узла прохода, что осуществляется достаточно просто.

В конструктивном отношении УП вполне надежное изделие, выход из строя которого может случиться лишь в исключительных ситуациях или при неправильной эксплуатации.

Кровельные аэраторы

Вентиляционные аэраторы — специальные устройства для проветривания подкровельного пространства и вывода наружу влаги и водяных паров. Используются на плоских крышах, предотвращая набухание укрывного рулонного материала из-за температурных перепадов, и на скатных кровлях для эффективной вентиляции и удаления конденсата.

Флюгарки (аэраторы) производят разных размеров и конструкций. Они считаются самыми результативными элементами вентиляционных систем. На плоской кровле их устанавливают по всей поверхности равномерно в местах стыковки плит. На скатных конструкциях располагают ближе к коньку (0,6 м от него) или в местах прохождения ендов (на сложных крышах).

На скатных крышах аэраторы устанавливают ближе к коньку или в местах излома кровли

Материалом для изготовления служит нержавейка марки AISI 316 или прочный полипропилен, благодаря чему они выдерживают большой диапазон температур от -40 до + 90 °C.

Установка аэраторов на плоской кровле

При двухслойном покрытии рулонными материалами аэраторы устанавливают в нижнем слое:

1. Сквозь стяжку и слои утеплителя вырезают отверстие по диаметру трубки аэратора.
2. Засыпают гравием и крепят аэратор на горячую мастику.
3. После охлаждения фиксируют саморезами.
4. Наплавляют верхний слой кровельного настила с таким расчётом, чтобы аэратор был в месте нахлеста (15 см) полотен, места примыкания герметизируют.

Видео: монтаж аэратора своими руками на двухслойную мягкую кровлю, часть 1

В однослойном настиле аэраторы устанавливают на стяжку, делая отверстие до пароизоляции. Покрытие укладывается на юбку аэратора, сверху накладывается горячая мастика и заплатка, перекрывающая юбку и выходящая на покрытие примерно на 15 см. Затеем аэратор крепят саморезами, место стыка обрабатывают герметиком.

Видео: монтаж аэратора на двухслойную мягкую кровлю, часть 2

Установка аэраторов на металлочерепице и профнастиле

Монтаж вентиляционных выходов на крышах из металлочерепицы и профлиста одинаков и связан с нарушением кровельного покрытия, поэтому проводить его нужно особо тщательно, чтобы не пришлось менять испорченные листы укрывного материала.

1. Прикладывают к месту установки шаблон (входит в комплект), обрисовывают и аккуратно прорезают отверстие по намеченной линии.
2. Укрепляют уплотнитель шурупами, и наносят герметик.
3. Устанавливают аэратор, закрепляют петлями и дополнительно шурупами.
4. Изнутри чердака места прохождения вентиляционных труб шпаклюют герметиком.
