Насосная станция для колодца: правила выбора, установки и подключения оборудования

Устройство типовой насосной станции

Типовая насосная станция для дачи состоит из следующих основных деталей:

1. гидроаккумулятор (гидравлический бак с мембраной);
2. насос;
3. реле давления;
4. манометр;

Устройство типовой насосной станции

Гидроаккумулятор насосной станции

Гидроаккумулятор – это полый бак, внутри которого находится резиновая груша, в которую и поступает закачиваемая вода. На заводе производителя в гидроаккумулятор закачивают воздух под давлением чтобы резиновая груша сжалась. При закачивании в грушу воды, преодолевая давление в баке, она может выпрямиться и даже немного надуться. Из-за этой подвижности объема заполненного водой (груши) обеспечивается защита от гидроудара, т.е. при открытии, к примеру, крана в раковине вода пойдет из него плавно, без резких ударов

Это крайне важно как для самих потребителей, так и для смесителей, запорной и соединительной арматуры

Ниппель для закачки воздуха в гидроаккумулятор насосной станции

Объем гидроаккумуляторов варьируется от 1,5 до 100 литров. Чем больше объем бака, тем:

• реже будут запуски насоса для подкачки воды, а значит меньше износ насоса;
• больший объем воды можно получить из крана, при внезапном выключении электричества (примерно половина бака).

Насос станции

Насос обеспечивает основную функцию станции – перекачивает воду из одного места в другое. Но как именно они это делают – важный вопрос. В насосных станциях используют следующие виды насосов:

• поверхностные насосы:
  • многоступенчатые;
  • самовсасывающие;
  • центробежные.
• погружные насосы:
  • центробежные;
  • вибрационные.

Поверхностные насосы устанавливаются непосредственно в насосную станцию, чаще всего на гидроаккумулятор. Погружные же насосы опускают под воду, и они качают воду в бак на удалении.

Сравнение разных типов насосов для насосной станции

Тип насоса	Глубина всасывания	Напор	КПД	Уровень шума	Установка	Эксплуатация
Центробежный насос	7-8 м	высокий	низкий	высокий	вне дома, удаленно	сложно: необходимо заливать воду в систему
Многоступенчатый насос	7-8 м	высокий	высокий	нормальный	внутри дома	сложно: необходимо заливать воду в систему
Самовсасывающий насос	до 9 м (до 45 м при наличии эжектора)	нормальный	нормальный	нормальный	внутри дома	просто: нет особенностей
Центробежный погружной насос	до 40 м	нормальный	низкий	нормальный	в воде	просто: нет особенностей
Вибрационный погружной насос	до 40 м	низкий	низкий	нормальный	в воде	просто: нет особенностей

Характеристики насосной станции

Основные параметры выбора насосной станции для дачи

Если вы планируете использовать насосную станцию для канализации, т.е. отвода фекальных и сточных вод, то вам понадобятся специальные установки. Подробно обо всех видах насосов мы писали в статье https://best-stroy.ru/articles/kak-vibrat-nasos_932 – прочитайте, будете специалистом по всем насосам!

Реле давления насосной станции

Реле давления подает сигналы насосу станции начинать и прекращать качать воду в систему. Необходимо настроить реле на граничные значения давления в системе, чтобы оно знало, в какой момент нужно запускать насос, и в какой его остановить. Стандартные значения нижнего давления в системе выставляют на 1,5-1,7 атмосферы, а верхнего на 2,5-3 атмосферы.

Реле давления насосной станции

Регулирование реле давления

Снимите пластиковую крышку с реле давления, открутив плоской отверткой винт крепления. Внутри вы обнаружите две пружины и гайки, сжимающие их.

Запомните две вещи:

1. Большая гайка отвечает за нижнее давление, а маленькая – за верхнее.
2. Вращая гайки по часовой стрелке, вы будете увеличивать пограничное давление, на которое будет ориентироваться реле.

Включив насосную станцию (Внимание, соблюдайте технику безопасности!), вы можете оценить значения верхнего и нижнего предела давления, выставленного в реле давления, с помощью манометра

Манометр

Манометр – это измерительный прибор, показывающий значение давления в системе в настоящее время. Отслеживайте данные по манометру, чтобы регулировать настройки реле давления насосной станции.

Манометр насосной станции показывает давление в системе водоснабжения дачи

Плюсы и минусы насосной станции

К числу преимуществ относятся:

• минимальные дополнительные затраты на эксплуатацию;
• иммунитет к скачкам давления, которые возникают при открытии или выключении кранов (гидроудар);
• надежность и долговечность системы.

Из недостатков:

• высокий уровень шума при работе;
• без применения дополнительных приспособлений нельзя поднять воду с глубины более 8-10 м.

Но такие проблемы можно решить. В первом случае ситуацию рекомендуется исправить за счет изменения условий размещения оборудования. Что касается второго недостатка, используют специальные приборы — эжекторы. Встроенные элементы увеличивают уровень шума, хотя производительность выше. Выносные работают тихо и дискомфорта не создают.

Основные схемы установки и подключения

Чаще всего встречаются следующие схемы:

• Схема прямого подключения устройства в подающий трубопровод.
• Схема с накопительным баком.

Прямое подключение подразумевает размещение станции между водозабором и внутридомовым трубопроводом. Вода напрямую засасывается из скважины и подаётся потребителю. При такой схеме установки аппаратура находится в обогреваемом помещении — в цоколе или подвале. Это обусловлено боязнью пониженных температур. Замерзание воды внутри устройства может становиться причиной его выхода из строя.

Впрочем, в регионах с относительно мягкими зимами, допускается помещение водонапорной станции непосредственно вверху скважины. Для этого над ней сооружают заглублённый в землю колодец, который утепляют во избежание замерзания воды внутри трубопровода. При необходимости возможно использование электрического греющего провода. Более подробно все аспекты выбора места установки разберём ниже.

Схема подключения станции с накопительным баком выглядит несколько иначе. Вода из источника подаётся не прямо во внутридомовую систему, а в специальный объёмный бак-накопитель. Сама насосная станция размещается промеж накопителя и внутреннего трубопровода. Вода к местам водоразбора перекачивается насосом станции из накопительного бака.

Таким образом, в такой схеме используется два насоса:

1. Глубинный насос, качающий воду в накопитель.
2. Насосная станция, подающая воду из бака-накопителя в водопровод.

Плюсом схемы с баком накопителем является наличие достаточно большого количества воды в нём. Объём бака может составлять несколько сот литров, и даже кубометров, а средний объём демпферного бачка станции равняется 20-50л. Также подобный вариант водоподающей системы подходит для артезианских скважин, когда так или иначе приходится задействовать глубинный насос.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

Монтируем насосную станцию

Конструкцию собирают в сухую теплую погоду, выбрав в качестве опоры площадку из бетона или кирпича, которую для амортизации покрывают жестким резиновым листом толщиной не менее 3 см. Устройство фиксируют анкерными болтами. Основанием для агрегата может служить сварная стальная рама или деревянная плита. Оборудование должно быть установлено ровно без перекосов.

Прокладка труб

Подключению напорной станции предшествует монтаж труб от колодца к дому. В качестве материала рекомендуется использовать изделие ПНД диаметром 32 мм. Его вкапывают на глубине 1,4-1,8 м, при этом дно траншеи заполняется слоем песка толщиной 20 см. В том случае, если систему размещают на земле, выполняется теплоизоляция заборной магистрали. В фундаменте дома обустраивается отверстие, соответствующее диаметру подводящего элемента цепи.

Подключение насосной станции.

Подключение устройства

Трубу со стороны воды оснащают фильтрующей сеткой с обратным клапаном, для чего используется обсадная муфта. Аналогичную соединительную деталь с переходом 32 — 1РН устанавливают на участке подсоединения к напорному устройству.

Здесь же предусматривается дополнительный сеточный фильтр, а также кран для слива или разборный фитинг «американка», которые позволяют законсервировать систему на период ремонта напорной установки.

После соединения заборной трубы и помпы напорный шланг или труба насоса фиксируется к входному патрубку накопителя. Внутри резервуара монтируется реле, которое устанавливает необходимый уровень давления воды в гидробаке. Модуль управления может быть расширен за счет датчиков наличия воды и температуры насоса.

В целях экономии подсоединение к системе водоснабжения выполняют, установив переходную футорку меньшего диаметра. В нее ввинчивают запорный шаровой кран и разборный фитинг.

Затем трубу оснащают фильтром очистки воды и арматурой запорного типа, которая отсечет устройство от трубы при его замене. В качестве дополнительного варианта можно предусмотреть обводной трубопровод.

До фильтрующего элемента организуют отвод для полива, после врезки кранов можно разветвлять сети холодного и горячего трубопроводов и боковую ветку системы отопления. При сезонной эксплуатации трубопровода в самой низкой точке системы устанавливают механизм для спуска воды.

После создания контура водоснабжения установка подсоединяется к электросети и производится тестовое включение оборудования.

Настройка перед пуском

Перед включением на реле устанавливают нижнее значение давления, что достигается путем сжатия винтом соответствующей пружины.

Компоновка устройства

Устанавливается обратный клапан на насосную станцию, который предотвращает отток воды обратно в водоем. Когда насосная станция смонтирована в доме, всегда помним про удаление от питающего колодца. Если вода из колодца используется только летом, и вариантов подключения водопровода в доме не предусмотрено, подключать насосную станцию к колодцу можно по временной сезонной схеме. Запорной арматуры и дополнительных систем очистки воды на этом участке не нужно.

Однако такое расположение затрудняет доступ для проведения необходимых профилактических работ, а также снижает уровень давления подачи воды в дом. Наиболее удачным такой вариант станет в том случае, если помещение для насоса будет отапливаемым.

Он лучше работает при равномерном токе воды, что возможно только после насосной станции — на питающей магистрали до станции вода движется слишком импульсивно, с большей пиковой мощностью.

Следует иметь в виду, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен.

Задача такого устройства заключается в том, чтобы не допустить попадания во внутреннюю часть насоса твердых включений, содержащихся в составе откачиваемой из подземного источника воды. При подключении нужно учитывать глубину ее расположения, а также диаметр используемых труб. Таким образом, клапан препятствует опустошению системы — она остается всегда заполненной.

Обычно её приходится повторять несколько раз, каждый раз доливая воду через воронку. Монтаж водопровода, часть 1, летний вариант.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

Насосы «Грундфос»

Это оборудование выпускается датским концерном Grundfos, основанным еще в 1945 г. На сегодняшний день этот производитель является лидером на рынке насосного оборудования. При этом высокий покупательский спрос на такие устройства вызван их высоким качеством и широким ассортиментом.

Бытовая насосная станция Grundfos находит свое применение в индивидуальных хозяйствах. При этом она выполняет задачи по обеспечению горячего и холодного водоснабжения, канализации и дренажа.

Если насосная станция Grundfos смонтирована грамотно, а после проводилось ее регулярное сервисное обслуживание с заменой изношенных уплотнений и подшипников, то она способна прослужить долгие годы и радовать хозяев своей бесперебойной работой.

Устройство насосной станции

Классическая конструкция насосной станции состоит из:

• поверхностного насоса;
• гидроаккумулятора;
• электродвигателя, механически соединенного с насосом, а электрически – с реле давления;
• манометра (стрелочного), с помощью которого производится визуальное наблюдение за уровнем давления в водопроводной сети;
• реле давления, предназначенного для автоматического включения/выключения насоса в зависимости от уровня давления в гидроаккумуляторе.

Гидроаккумулятор (или мембранный бак) служит для предотвращения гидроудара, который может возникнуть в момент включения станции.

Он состоит из наружного стального корпуса и внутренней мембраны из пищевой резины. Между ними имеется воздушная прослойка.

В пустом баке резиновая оболочка (или мембрана) находится в смятом состоянии. Когда в нее начинает поступать вода под давлением, она расправляется.

Вода в мембрану поступает до тех пор, пока давление воды не станет равным давлению воздуха между корпусом и мембраной.

Для предотвращения гидравлического удара не нужен бак большого объема. Но тем не менее, выпускаются насосные станции с гидроаккумуляторами на 50, 80, 100 и даже на 500 литров.

Заполняя такие большие объемы, насос работает гораздо дольше. Но есть в такой конструкции положительный момент: закачав в систему и бак воду, насос дольше находится в нерабочем состоянии.

Он не реагирует на кратковременные заборы воды. А, как известно, изнашивается двигатель не от продолжительности работы, а от часто повторяющихся включений-выключений.

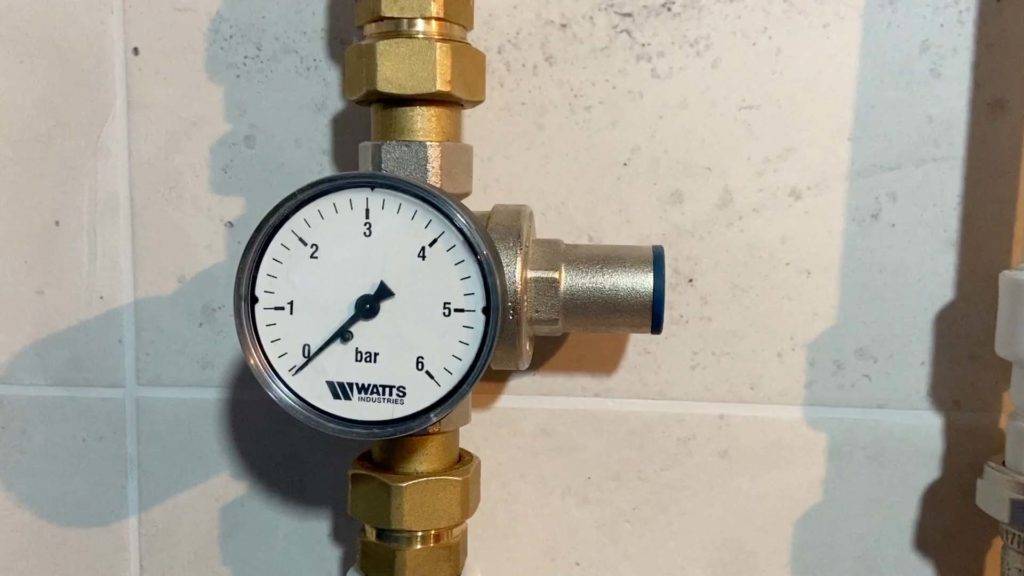

Установите редуктор давления

Редуктор давления выставляем на 1,5-2 бара

Данный прибор имеет несколько типов конструкции (поршневой или мембранный). В данном случае речь пойдёт о конструкции поршневого типа. Это так называемый дополнительный элемент ограничения давления в системе после реле насосной станции. Обычно давление 4 бар то же считается высоким показателем. На редукторе можно выставить 1-1,5 бар, что обеспечит стабильную эксплуатацию всей системы в целом.

Для полной ясности повторим ещё раз. Реле давления на станции устраняет общую перегрузку из стационарных сетей. Редуктор давления обеспечивает комфортные условия использования водопроводных сетей в доме.

У пытливого читателя может возникнуть технически правильный вопрос: почему необходимо использовать два варианта сброса давления. Можно спокойно выставить, например 1,5 на реле насосной станции. Весь секрет заключается в эксплуатационных параметрах гидроаккумулятора. Для его заполнения водой требуется создать повышенное давление более 4 бар. Поэтому схематично вся система водоснабжения делится на две зоны, повышенного и пониженного давления.

Сначала идёт подключение от насоса к расширительному баку (зона высокого давления), далее от бака через редуктор в центральный водопровод (зона низкого давления). При большом желании всю конструкцию можно собрать своими руками. Главное соблюдение расчётов и порядок установленных действий. Установка на скважину так же реальна, как и подключение к централизованной подаче воды.

Для полной ясности при подведении итого в необходимо отметить следующие варианты необходимые для стабильной работы всего водоснабжения. А именно:

1. Использовать фильтрующие элементы.
2. Разобраться в работе насосной станции, реле согласно инструкции.
3. Обязательно использовать гидроаккумуляторы.
4. Применять редуктор давления.

Как правило, такое оборудование может иметь приличную стоимость. Но если заранее просчитать возможные варианты классических, устаревших схем водоснабжения, то разница очевидна. В первых сразу нарушается комфорт эксплуатации. Станция постоянно работает (шум, гул электромотора). Давление в сети или слишком маленькое, или наоборот, рвёт все соединения и внутренние детали кранов.

Без фильтрующих элементов засоряются подвижные части насоса, рабочие зоны регуляторов, клапанов. А если забор проводится из скважины, то средства очистки просто необходимы.  Не помешает накопительный бак на случай отсутствия воды некоторое время. В итоге при проведении предварительных подсчётов становится очевидным, что установка насосной станции по представленной схеме, отличный вариант для продолжительного использования с минимальными затратами на обслуживание.

Читайте так же:

Сборка конструкции погружной станции

Монтажные операции с погружными станциями начинаются с подключения водозаборного или нагнетательного трубопровода. Надо подчеркнуть, что в комплектах могут быть разные параметры диаметров этого элемента, которые при необходимости можно подрезать, корректируя в мультиадаптерах. Это позволит сбалансировать показатели пропускной способности для конкретной водозаборной инфраструктуры. Очевидно, что наибольшая производительность будет обеспечена при максимальном диаметре патрубка. Затем обратный клапан насоса интегрируется в патрубок подключения давления. Чтобы в процессе эксплуатации погружная насосная станция для колодца могла сама отключаться, в конструкциях предусматривается и поплавковый механизм. Когда сборка основных компонентов с трубопроводом, обратным клапаном и крепежными хомутами будет завершена, надо будет зафиксировать кабель поплавка в специальном держателе на корпусе. Но ни в ком случае этот шнур нельзя использовать для коррекции положения конструкции, иначе он может повредиться.

Блок управления насосной станцией

Стандартный набор устройств управления насосной станцией состоит из штуцера, реле давления и манометра и устанавливают на напорный трубопровод.

Манометр служит для контроля текущего давления в системе, а реле является важнейшим элементом управления насосной станцией. Оно управляет подачей воды в напорную емкость по заданным параметрам и обеспечивает автоматический режим работы насоса, включая и выключая его.

Основные рабочие элементы реле – это пружины минимального и максимального давления, срабатывающие при достижении в сети давления заданной настройками величины. При низком давлении пружина разжимается и замыкает контакт, включающий двигатель насоса.

Превышение давления сжимает ее, а при достижении максимального порога контакт размыкается. Насос выключается и подача воды прекращается.

Блок автоматики – более сложное устройство, располагающее расширенными возможностями. Кроме коммутации электрических цепей при реагировании на повышение и понижение давления блок автоматики защищает систему от сухого хода.

При выборе устройства управления для станций, откачивающих воду из неглубоких выработок, лучше отдать предпочтение варианту с защитой от сухого хода.

Он предохранит насос от перегревания и отключит его, если по каким-либо причинам (попала грязь, уровень жидкости в источнике опустился ниже заборного узла) в систему перестала поступать вода.

Чувствительными элементами реле давления являются две пружины. Большую настраивают на минимальное давление, малую – на разницу между минимальным и максимальным

Работа насосной станции происходит циклами, каждый из которых можно разделить на два этапа:

1. Включается насос и поднимает воду из источника. Она заполняет систему и гидробак до момента, когда давление превысит верхний порог. После этого реле давления отключает двигатель насоса и подача воды прекращается. Насосная станция переходит в спящий режим.
2. При включении потребителей (открытие кранов, использование водопотребляющей техники) вода поступает из емкости гидроаккумулятора. Расход жидкости из гидробака осуществляется до момента снижения давления до нижнего порога. Это вызывает новое включение насоса и подъем воды.

Количество циклов в час не должно превышать ограничение на максимальное количество включений, допустимое для используемого насоса.

Приступаем к изготовлению дачного водопровода

Итак, позади и проектирование, и определение источника водоснабжение. Теперь нужно понять, как сделать водопровод на даче своими руками из колодца. Процесс этот можно разделить на несколько этапов.

Монтаж насосного оборудования

Насос – очень важный элемент водопровода. Выбирать его нужно очень ответственно. Опять же, исходить нужно в основном не из цены, а из следующих факторов:

• технических параметров механизма (в особенности мощности);
• энергопотребления;
• уровень шума при работе;
• степени защищенности от влаги и перепадов температур;
• гарантии работы;
• репутации производителя.

В зависимости от способа подъема воды из источника выделяют разные типы насосов:

Поверхностный насос При строительстве водопровода на даче своими руками из колодца его применяют чаще всего. Он предназначен для неглубоких колодцев (до 7-8 метров). Выделяют 2 вида механизмов:

1. Центробежный насос вращает воду с помощью одного или нескольких колес. За счет центробежных сил струи воды попадают на края, откуда по специальным трубкам идут в главную трубу системы. В большинстве случае мощность устройства около 4 кубометров в час, и этого вполне достаточно для летнего полива огорода и сада.

Вихревой насос работает за счет создания циклических завихрений воды, в результате которых потоки устремляются на поверхность. Его мощность примерно такая же, как у центробежного.

Поверхностный насос всегда устанавливается в доме. К колодцу от него идет специальная труба, по которой вода поступает на поверхность.

Видео: как смонтировать водопровод с насосом своими руками

Устройство обладает рядом достоинств:

• демократичная цена;
• небольшие энергозатраты;
• мобильны (их можно переносить и ставить в разных местах).

Однако, если вам нужно сделать своими силами зимний водопровод на дачном участке из колодца, то поверхностный насос не подойдет – он не имеет достаточной мощности для покрытия всех потребностей в воде: из глубоких скважин (от 10 метров) устройство не сможет поднять воду на поверхность.

Погружной насос

Этот механизм рассчитан на более глубокие залегания воды (обычно до 20 метров). Он может применяться и в колодцах, и в скважинах.

Механизм надежно защищен корпусом от попадания воды и обладает мощностью примерно такой же, как у поверхностного насоса (4 кубометра в час).

Однако в отличие от поверхностного насоса, погружной устанавливают прямо на глубину на специальную основу.

При этом в доме не будет слышно шумов от его работы, а благодаря другому принципу функционирования он может поднять воду с большей, чем поверхностный насос, глубины.

Видео обзор погружного насоса для водопровода

Сравнение этих двух устройств демонстрирует рисунок ниже.

Автоматическая насосная станция

Наконец, нередко применяют и насосную станцию. Она отличается от первых двух устройств тем, что сам электрический двигатель и гидравлическая система находятся в разных отделах. В качестве источника энергии используется бензиновый или дизельный генератор.

Устанавливается система на поверхности, а с колодцем соединена специальной трубой, как показано на этой схеме.

Система всегда содержит фильтры различной степени очистки, поэтому вода, которую она выкачивает, вполне может использоваться в домашних условиях для питья, приготовления пищи и других бытовых назначений.

Схематично все элементы этой системы представлены на рисунке.

Насос с выносным эжектором

Станции, оснащенные насосами с выносным эжектором, применяются для подъема воды с большой глубины (25 – 45 метров).

Саму стацию размещают в доме (лучше в отапливаемом подвале) а эжектор опускают в колодец на двух трубах:

• по одной из них вода подается в эжектор;
• по второй вода поднимается наверх.

Причем одна часть воды направляется в водопроводную сеть, а другая – возвращается в эжектор.
Устройства с выносным эжектором работают почти бесшумно, их можно устанавливать в доме.

Такие агрегаты потребляют малое количество энергии, но и КПД их не очень высокий. Кроме того, станции такого типа плохо переносят наличие в воде пузырьков воздуха и механических примесей.

По горизонтали они могут подавать воду на расстояние 30-40 метров.
