Зарядное устройство для батареек аккумуляторного типа

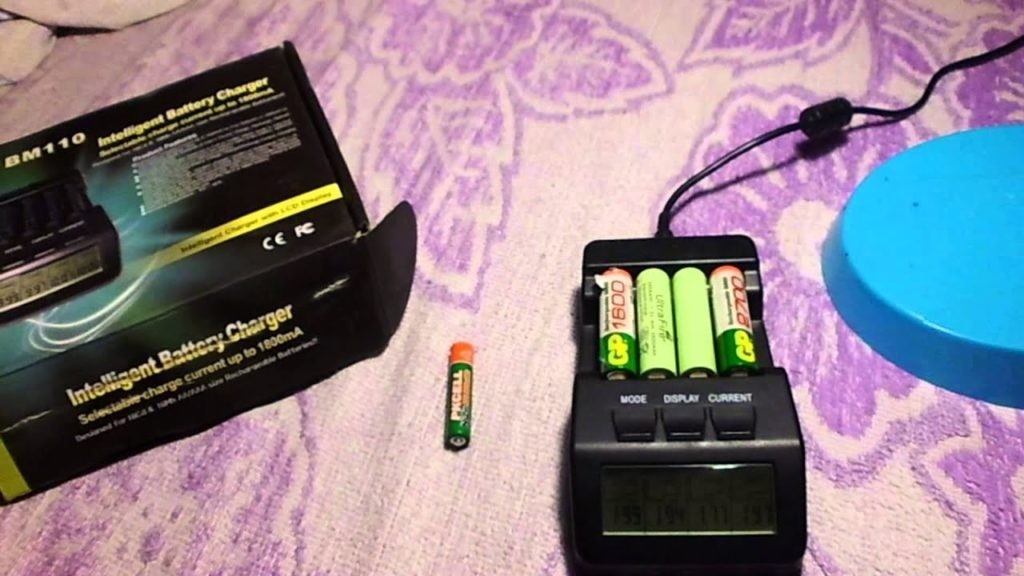

Для современных аккумуляторных элементов требуются зарядные устройства типа li ion и другие в зависимости от вида АКБ. Некоторые из них имеют простое управление, например, вы ставите батарею и забываете о ней
Другие же нуждаются в вашем внимание, передерживать их крайне не рекомендуется. Так же встречаются устройства, которые имеют жидкокристаллический дисплей, который позволяет выполнять контроль более удобно
Ниже перечислим наиболее известные зарядные устройства, неплохо справляющиеся с зарядкой.
Opus BT-C3100 V2.2 или Зипин
Опус имеет ряд положительных качеств, которые перечислены ниже:
- Полностью интеллектуальное устройство.
- Есть дисплей.
- Имеется возможность заряжать до 4-х батареек одновременно.
- Работает с Ni-Cd, Ni-Mh и Li-ion АКБ и другими.
- Выполняет тестирование, зарядку, разрядку, восстановление АКБ.
- На дисплее отображается вольтаж, время, ток, емкость.
- Хорошая система вентиляции со встроенным кулером.
- Есть возможно самостоятельно регулировать тока заряда.
- Может заряжать аккумуляторы формата ААА, АА и другие.
- Встроена защита от перегрева, излишнего заряда, высокого напряжения, замыкания.
- Габариты 15 x 4 x 10 см.
- Масса 240 вольт.
Данный прибор считается одним из самых лучших зарядных устройств!
Nitecore D4
Подобное ЗУ считается универсальным и может заряжать элементы питания разного типа. Совместим со всеми АКБ. Прибор автоматически определяет тип химии батареи и делает зарядку с нужными параметрами. Но несмотря на это разработчики оставили ручной выбор.
Имеет интеллектуальный режим, благодаря которому все процессы контролирует умная электроника.
Основные возможности:
- Подзаряжает 4-и элемента питания одновременно.
- Заряду подвергаются практически все существующие форматы цилиндрических аккумуляторов.
- Выводит данные на жидкокристаллический дисплей.
- Есть совместимость с LiFePO4.
- После подзарядке устройство отключается автоматически.
- Способно контролировать температуру.
- Защита от перегрева.
- Так же имеется защита от неправильного подключения.
- Есть все сертификаты.
- Параметры 143 мм × 99 мм × 36 мм
- Масса 239 грамм.
Liitokala Lii-500
Это умное зарядное устройство для батареек ni mh и других типов с цифровым дисплеем и возможностью устанавливать 4-и аккумулятора одновременно. Оно может определять внутреннее сопротивление, заряжать, разряжать и тестировать АКБ.
Типы батарей, которые может заряжать данное устройство:
- 17500,
- ,
- ,
- 18500,
- AAA,
- 16340,
- 17335,
- ,
- 10440
- 22650,
- ,
- AA,
- 18350,
- C
Кроме этих можно заряжать и другие.
Особенности
- Позволяет устанавливать АКБ с платой защиты и длинною до 72 мм.
- Есть возможность отключить подсветку.
- Выявляет негодные аккумуляторы.
- Автоматически определяет конец заряда.
- Встроена защита от перезаряда.
- Управляемый ток заряда 1000, 300, 700, 500 mAh.
- Тестирование внутреннего сопротивления.
- Определяет реальную емкость.
- Может устранять эффект памяти.
- На дисплее отображает время, емкость, время зарядки, напряжение.
- Встроен USB выход для подзарядки разных устройств.
- Определяет внутреннее сопротивление.
- ЗУ выполняет зарядку нужным током.
- Разряжает и заряжает АКБ.
Зарядное устройство SKYRC MC3000
Достаточно мощная зарядка с множеством полезных функций. Она может следующее:
- Есть независимые каналы.
- Имеет 4 канала.
- Максимальный зарядный ток 4000 mAh.
- Имеет LCD экран.
- Есть подсветка дисплея.
- Поддерживает АКБ следующих типов: NiZn, NiCd. Li-Ion, Ni-MH, LiFePO4.
- Распознает тип аккумулятора и высчитывает его емкость.
- Автоматически отключается после полного заряда батарей.
- Имеет 4-и режима.
- Параметры: длина 20 см, высота 7 см, ширина 12.4 см.
Данное зарядное устройство для пальчиковых батареек способно выполнить качественную зарядку.
Зарядник PALO P10
Данное ЗУ выделяется среди своих конкурентов возможностью установить до 8 аккумуляторов за раз и выполнить их зарядку.
Четыре светодиода показывают процесс зарядки. Выполняет зарядку NI-MH / NI-CD АА и ААА форматов.
Встроена продвинутая система контроля, которая позволяет вовремя прервать процесс зарядки. Чтобы зарядка пошла придется располагать кратное количество аккумуляторов.
В итоге зарядное устройство данного типа достаточно простое в использовании, имеет 8 разъемов для заряда АКБ, может автоматически выключать зарядку. Так же оно имеют очень низкую стоимость по сравнению с конкурентами.
Из недостатков можно выделить то, что количество функций весьма скромно и нет дисплея.
Какие батарейки можно заряжать
Заряжать можно только аккумуляторные батарейки, на корпусе которых это указано
Запрещено вставлять в ЗУ самые обычные модели и не важно какого они типа – AA или поменьше
АКБ AA NiСd
Если нарушить правила безопасности, то будьте готовы к:
- Ничего не произойдет, тогда вас можно отнести к счастливчикам;
- Элемент питания зашипит и испортится;
- Возможен перегрев, возгорание и даже взрыв;
- Короткое замыкание в сети.

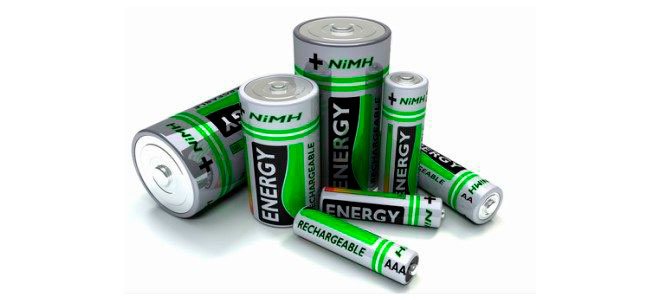

В зависимости от материалов, аккумуляторы бывают следующих типов:
- Никель-металлогидридный Ni-Mh;
- Никель-кадмиевый Ni-Cd;
- Никель-цинковый NiZn;
- Литий-ионный Li-Ion;
- Литий-полимерный Li-Pol.
У никель-кадмиевого аккумулятора есть эффект памяти, поэтому его нужно полностью разряжать и заряжать. У никель-металлогидридного тоже есть эффект памяти, но он сведен к минимуму.
Аккумуляторные элементы питания имеют схожие с классическими моделями типоразмеры:
- Мизинчиковая (AAA)
- Пальчиковая (AA).
- Дюймовочка типа C.
- Бочонок или батарейка типа D.
- Крона или Корунд.
- 1/2 AA.
- Большая квадратная.
Таких типоразмеров могут быть, как батарейки, так и аккумуляторы из-за этого очень важно не перепутать. Стоит отметить, что не бывает аккумуляторов таблеточного типа, за исключением ограниченной серии для слуховых аппаратов
Также существуют Li-Ion аккумуляторы следующих типоразмеров, и их можно заряжать:
| Обозначение | Высота, мм | Диаметр, мм | Напряжение, В |
|---|---|---|---|
| 10180 | 18 | 10 | 3,7 |
| 10280 | 28 | 10 | 3,7 |
| 10440 (AAA) | 44 | 10 | 3,7 |
| 14250 | 25 | 14 | 3,7 |
| 14500 (AA) | 50 | 14 | 3,7 |
| 15270 | 27 | 15 | 3,7 |
| 16340 | 34.5 | 17 | 3,7 |
| 17500 | 50 | 17 | 3,7 |
| 17670 | 67 | 17 | 3,7 |
| 18500 | 50 | 18 | 3,7 |
| 18650 | 65 | 18 | 3,7 |
| 22650 тип B | 65 | 22 | 3,7 |
| 25500 тип C | 50 | 25 | 3,7 |
| 26650 | 65 | 26 | 3,7 |
| 32600 тип D | 61 | 34 | 3,7 |
Тип элемента питания подбирается под конкретные устройства. Фотоаппаратам подходит AA, а вот для некоторых игрушек потребуется бочонок. Самыми популярными все же остаются 10440, 14500, 18650, AA и AAA.
Емкость аккумулятора может быть разной от 150 мАч до 6000 мАч. Чем больше емкость, тем дороже устройство. Величина емкости указывается на корпусе большими буквами. Чем больше емкость, тем дольше сможет проработать устройство.
Почему нельзя перезаряжать обычные батарейки
Если задуматься над вопросом, можно ли заряжать обычные батарейки в зарядном устройстве, то однозначно можно ответить следующее: они для такого не предназначены.
Но многих не останавливают предостережения. При этом, некоторые могут даже похвастаться успешным опытом. Почему так происходит? На это есть рациональное объяснение.
Аккумуляторы можно перезарядить потому, что при появлении тока в корпусе из электролита начинают образовываться ионы кислорода и водорода, которые возобновляют работу источника питания.
Обычные батарейки устроены иначе. Чаще всего они солевые, из электролита к электродам поступают ионы, запас которых со временем иссякает.
К тому же, большинство дешевых экземпляров при работе окисляются. Чаще всего их потенциал удаётся использовать всего лишь наполовину, а после образования корки из диэлектриков они становятся непригодными.
В дорогих вариантах, таких как Duracell и Energizer, производители активно борются с образованиями солей. Поэтому чаще всего эти элементы питания утрачивают свой заряд не менее, чем на 90 процентов.
Когда потребители помещают обычную батарею в зарядное устройство, под действием тока происходит разрушение солевой корки. В результате становится доступен остаточный заряд, который не был израсходован. А самой зарядки источника питания как таковой не происходит.
Нельзя держать обычные элементы в зарядке больше 10 минут или до их сильного накаливания. Иначе могут возникнуть неприятные последствия:
- Она зашипит и испортит устройство для зарядки.
- При перегреве соляная основа может даже взорваться.
- Возможно возникновение короткого замыкания.
Цинковые батарейки (с буквами в маркировке Zn) нельзя заряжать ни в коем случае, так как при подаче тока в них происходит полное разрушение электродов.
Особенности терминов: батарейки, батареи, аккумуляторы и гальванические элементы
Что же такое батарейка. В разной литературе множество различных описаний, но все они примерно одинаковы. Это устройство небольших размеров, называющееся аккумуляторной батареей. Для того чтобы не путаться, чем отличается батарейка от аккумулятора, достаточно разобраться в двух словах, а точнее, в их описании.
Гальванические элементы — это единичные приборы, которые имеют свойство генерировать электроэнергию при помощи, происходящих внутри элемента, сложных процессов и химических реакций. Аккумулятор — это прибор, имеющий свойство накапливать электроэнергию с помощью изменений, которые происходят внутри устройства.
Далее накопленная электроэнергия отдаётся при помощи обратимых процедур. Если говорить самым простым языком. Гальванические микроэлементы — это те, которыми можно воспользоваться только один раз и утилизировать.
А аккумулятор — это устройство, которое способно к перезарядке и использовать его можно определённой количество циклов. Тем не менее аккумулятор от автомобиля, это та же самая аккумуляторная батарея. Потому что она имеет перезаряжаемые банки, которые и называются аккумуляторами.
Обычные батарейки.
Технология
От того, какие физические процессы лежат в основе генерирования электрического тока, зависит много параметров: чувствительность к условиям окружающей среды, скорость заряда, наличие «эффекта памяти» и другое.
Эффект памяти — это особенность, в результате которой аккумуляторы «запоминают» режим работы, если их разряжать не полностью перед следующей зарядкой. Это приводит к падению ёмкости, так как при последующих циклах батарея будет отдавать ток лишь до зафиксированного химическими элементами предела. Что избежать эффекта памяти, нужно полностью разряжать аккумулятор перед восстановлением.
Никель-кадмиевые
Эти аккумуляторные батарейки появились одними из первых и долгое время им не было альтернативы. Несмотря на появления других, более совершенных систем, они сохраняют свои позиции в устройствах, где нужно надёжное бесперебойное питание под высокой нагрузкой.
Причиной тому — ряд преимуществ:
- Возможность работы под высокой нагрузкой.
- Допускается заряд сильным током за короткое время.
- Термостойкость — сами батареи почти не разогреваются при заряде благодаря малому сопротивлению.
- Возможность хранения в разряженном состоянии.
- Невосприимчивость к низким температурам.
Среди недостатков отмечается:
- Вредное воздействие на окружающую среду.
- Дорогая безопасная утилизация.
- Эффект памяти.
- Внушительный саморазряд при простое.
- Невозможность использования в буферном режиме.
Вытеснение никель-кадмиевых батарей наблюдается в развитых странах, где ужесточаются экологические стандарты.
Мнение эксперта
Торсунов Павел Максимович
В бытовом использовании никель-кадмиевые аккумуляторы чаще всего применяются в фото- и видеотехнике, а также в радиоуправляемых моделях.
Никель-металлогидридные
Возникли как попытка избавиться от двух основных негативных параметров никель-кадмиевых батарей — эффекта памяти и вредного воздействия на окружающую среду. Удалось добиться полной экологической безопасности этих элементов питания. Они практически не подвержены эффекту памяти — их можно дозаряжать в любом состоянии. Большим плюсом является также повышение ёмкости при схожих параметрах — примерно на 20%. Однако не обошлось и без минусов: из-за особенностей технологии срок службы никель-металлгидридных батарей ниже, чем конкурентных вариантов, их саморазряд больше, чем у конкурентов.
В 2005 году были презентованы аккумуляторы серии Eneloop — первые LSD Ni-Mh. Они соединили в себе преимущества кадмиевых и старых гидридных батарей. Оставленные храниться на длительное время, эти инновационные аккумуляторы теряют значительно меньший процент своей ёмкости. Да и к температурным условиям они менее требовательны.
Если нужно хранить Ni-Mh аккумуляторы, то их нужно полностью зарядить и отправить в холодильник, желательно в герметичном zip-пакете против воздействия влажности.
Литий-ионные
Данный тип аккумуляторов чрезвычайно распространён в мобильных телефонах, плеерах, смарт-часах и других гаджетах. Однако производитель нередко выпускает их и в форм-акторе пальчиковых батареек.
Причины популярности литий-ионной технологии:
- Крайне низкий ток саморазряда (неработающее устройство сохраняет заряд месяцами).
- Большая ёмкость при небольших размерах.
- Возможность работы с разными токами.
- Выходное напряжение не падает, а сохраняется вплоть до полного разряда.
Главный минус литий-ионных батарей — это чувствительность к изменению токов, а также к полному разряду. Потому лучше всего данный тип функционирует в связке с электронными контроллерами и блокираторами, которые выравнивают входное напряжение, а также автоматически отключают аккумулятор при достижении определённых показателей.
Мнение эксперта
Торсунов Павел Максимович
Литий-ионные аккумуляторы «боятся» холода, активно теряя заряд. Также они могут загореться, поэтому с ними стоит быть осторожным.
Почему нельзя заряжать обычные батарейки
Не рекомендуется использовать ЗУ для зарядки таблеток или каких-либо других элементов питания. Если на корпусе указано alkaline (щелочные батарейки), то и пробовать не стоит.
Одноразовые элементы имеют совершенно другой принцип работы – от электролита к электродам поступают ионы. Со временем их запас иссякает, тогда батарейка садится. Если пропустить ток через обычную модель, то восстановительного процесса просто не произойдет. Например, во время работы марганцево-цинковых батареек цинковый электрод растворится.
Аккумуляторы устроены так, что показатели электролитов и электродов можно вернуть к первоначальному варианту. Когда такую аккумулятор подключают к ЗУ, то из электролита преобразуются ионы кислорода и водорода. Начинается восстановительный процесс, где водород выступает катализатором преобразования катода в свинец, а кислород – анода в диоксид свинца.
От чего зависит скорость зарядки аккумулятора
Существенными факторами, влияющими на скорость зарядки АКБ, являются:
- температура окружающей среды, которая должна находиться в диапазоне от -5°С до +50°С. Оптимальный вариант – 20°С-25°С;
- химический состав источника энергии. Так, для никель-цинковых батарей требуется специальное зарядное устройство;
- количество оставшегося заряда.
Помимо этого, ощутимое влияние оказывает размер зарядного тока (чем больше его значение, тем быстрее зарядится элемент питания) и ёмкость (батареи с небольшим значением этого параметра будут готовы к работе быстрее).
Чтобы процесс прошел успешно, нужно знать, как правильно заряжать батарейки аккумуляторы. Основным правилом является подробное ознакомление с инструкцией и рекомендациями изготовителя и АКБ, и зарядника. Последний настоятельно рекомендуется выбирать сразу при покупке элемента питания.
Каким хранить аккумулятор — заряженным или разряженным
Никель-кадмиевые (Ni-Cd)
Хранятся в разряженном состоянии. Уровень заряда близкий к 10–20 %. Обусловлен наличием тока саморазряда и эффектом памяти, с учётом, что глубокий разряд не очень вреден. В разряженном состоянии ток саморазряда минимальный. После хранения перед работой окончательно разрядить и потом полностью зарядить.
Никель-металлогидридные (Ni-MH)
Хранить в полностью заряженном состоянии, 100 %. Боятся глубокого разряда, после которого утраченная ёмкость не восстанавливается. Эффект памяти намного ниже, чем у кадмиевых. А ток саморазряда в 2 раза выше, из-за чего будет снижение ёмкости заряда до 20 % в месяц. За 6 месяцев теряют 100 % заряда. Чтобы снизить риск глубокого разряда, их нужно хранить полностью заряженными. Каждые 3 месяца, а лучше чаще разрядить и зарядить.
Как отличить аккумулятор от батарейки
Разнообразие цветовых решений, маркировок элементов питания вводят в заблуждение, не так просто определить где аккумулятор, а где простая батарейка? Прежде чем выбросить или поставить на зарядку элемент питания, проверьте что перед вами. Ошибка может обойтись дорого.
Одно дело выкинуть дорогую аккумуляторную батарейку и отделаться покупкой новых аккумуляторов. Другое — поставить в зарядное устройство простую батарейку, такая ошибка может привести к возникновению пожара.
Поэтому, такой простой вопрос — где аккумулятор, а где батарейка, требует внимания и малейших знаний как их отличить.
Отличия по внешнему виду
Осмотрите этикетку на наличие характерных надписей, присущих определенным типам элементов питания:
- Надписи do not recharge и rechargeable.
- Наличие цифр с буквами mAh — признак аккумулятора. Цифры указывают емкость аккумуляторной батарейки. Чем выше цифра, тем дольше проработает аккумулятор без подзарядки. Хитрые производители, решили так же указывать емкость на простых батарейках. Вводя в заблуждение не внимательных покупателей. Это не противоречит закону, так как литиевые батарейки имеют повышенный срок использования и могут маркироваться с указанием объема в mAh, и с указанием что это Литиевая батарея (Lithium battery).
Цена литиевой батарейки выше обычной, что так же может ввести в заблуждение при выборе аккумуляторной или простой батарейки.
Видео по теме
- Народный метод (без применения специальных приборов), как определить севшую и новую батарейку:
- Как проверить емкость батареек и аккумуляторов:
Полезные таблицы
Типы аккумуляторных батарей
Типы простых батареек
| Тип батарейки — обозначение | Плюсы | Минусы |
| Солевые | Низкая цена. | Быстрый разряд при высоких нагрузках. Идеальны для маломощных приборов (часы, пульты). Быстро теряют емкость на холоде. |
| Щелочные, алкалиновые — ALKALINE | Противостоят холоду и высоким нагрузкам. | Цена, выпускаются не во всех размерах батареек. |
| Литиевые — Lithium | Повышенная емкость, напряжение. Отлично работают и в мороз и на жаре. Идеальны для маломощных потребителей, используемых на улице, при трудоемких заменах элементов питания. (военная техника, уличные датчики, мед приборы, авто маяки и т.п.) | Высокая стоимость, в эту цену лучше рассмотреть аккумуляторы. |
Краткие сведения
В современном мире в каждом доме есть различные приборы и устройства, которые питаются за счёт батареек. Будь то детские игрушки, фонарики, фото и видео аппаратура, радиоприемник или настольные часы — все это потребует определенного количества питания.
В основном, заряд обыкновенной батарейки имеет небольшое количество энергии и после ее расхода данный источник можно выбрасывать. В случае большого расхода энергии, которое потребляет необходимое в быту устройство, придется зачастую покупать большое количество батареек, а в этом случае затраты будут серьезные.
Существует один способ, который поможет разобраться с этой проблемой и в дальнейшем сэкономить домашний бюджет. Для этого стоит всего лишь приобрести батарейки, подходящие для переводческой подзарядки. Скорей всего такой способ обойдется поначалу дороже, но в дальнейшем сэкономит много денег, так как разряженные батарейки получится заряжать по мере необходимости.
Как зарядить батарейки в домашних условиях
Емкость аккумуляторной батареи
Чтобы аккумулятор проработал как можно дольше, покупая его следует обращать внимание на емкость. Чем она больше, тем дольше будет функционировать элемент. Для обозначения этого показателя производители используют буквы mAh
Аккумуляторная батарея (АКБ) стоит дороже обычных из-за возможности многократной зарядки. Простые батарейки не приспособлены для подзарядки, однако на этот случай в народе было изобретено несколько путей решения проблемы. Если нужно зарядить элементы питания, делают следующее. Берут зарядное устройство, рассчитанное на 4 аккумулятора. Алкалиновые элементы, это те которые нужно подзарядить, вставляют слева направо. Их помещают в первые три отсека. Аккумулятор ставят в четвертое гнездо, что находится справа. Длительность зарядки составляет 5-10 минут. После этого батарейки вынимают. Они снова будут работать, но это не продлится долго. Этот способ считается относительно безопасным, но его нельзя назвать эффективным
Для обозначения этого показателя производители используют буквы mAh. Аккумуляторная батарея (АКБ) стоит дороже обычных из-за возможности многократной зарядки. Простые батарейки не приспособлены для подзарядки, однако на этот случай в народе было изобретено несколько путей решения проблемы. Если нужно зарядить элементы питания, делают следующее. Берут зарядное устройство, рассчитанное на 4 аккумулятора. Алкалиновые элементы, это те которые нужно подзарядить, вставляют слева направо. Их помещают в первые три отсека. Аккумулятор ставят в четвертое гнездо, что находится справа. Длительность зарядки составляет 5-10 минут. После этого батарейки вынимают. Они снова будут работать, но это не продлится долго. Этот способ считается относительно безопасным, но его нельзя назвать эффективным.
Химические реакции внутри батареек не повернуть вспять. Можно лишь слегка воздействовать на электролит, извлечь из него несколько процентов мощности. Тогда батарейку берут плоскогубцами или же стучат ею о твердый предмет. Делать это нужно аккуратно, чтобы не повредит корпус. аккуратно. Если нанести сильный удар или сжать — электролит вытечет и батарейка не будет функционировать. Нагревать батареи запрещено, это приводит к взрыву. Использование батареек на морозе так же укорачивает срок их эксплуатации. Если есть желание продлить срок эксплуатации элементов, не нужно использовать их на морозе. При отрицательной температуре заряд теряется быстро. Гальванические элементы разряжаются, если ими не пользоваться длительное время, поэтому о сроке хранения стоит узнавать при покупке. Элементы питания будут служить меньше, если в бытовой прибор одновременно вставить старые и новые батареи или совмещать разные типы устройств.
Методы зарядки
Есть несколько методов, благодаря которым можно заряжать АКБ. Рассмотрим три способа зарядки аккумулятора:
- Устройство заряжается при помощи постоянной силе тока. Этот метод является наиболее быстрым.
- Прибор можно зарядить с помощью постоянного напряжения. Можно подавать изменяющееся напряжение либо постоянное.
- Последний метод является комбинированным. Разделяется этот способ на два этапа. Для начала необходимо подать постоянную силу тока. Значение силы тока должно составлять десятую часть от номинальной величины. При достижении величины напряжения до 14,5 В включается постоянное напряжение. Второй этап включает подачу постоянного напряжения. Силу тока становится меньше, потому внутреннее сопротивление становится больше.
Последний рассмотренный метод является наиболее оптимальным, если время – не главный фактор. Будет исключено газообразование и гидролиз. Это происходит благодаря подаче высокого напряжения.
Не забывайте, что после очередной подзарядки ресурс функционирования АКБ становится хуже. АКБ, которые являются никель-кадмиевыми, имеют только 1000 циклов «разряд/заряд».
Современные компоненты питания могут иметь до 3500-4000 циклов «разряд/заряд». Как правильно использовать АКБ, ознакомьтесь в технических документах и инструкции. Эта статья также поможет вам.
Срок службы обыкновенной средней батарейки – три года или чуть меньше. Помните, что устройства перезаряжать нельзя.
