Монтаж водопровода из полипропиленовых труб: типовые схемы разводки + монтажные особенности

Особенности и нюансы практического использования пропиленовых труб

Промышленность выпускает трубы для водопровода, газопровода, канализации, отопительных и вентиляционных систем. Стандартная длина для наружных работ – 5 погонных метров. Есть модели для внутренних работ – размером от 0.3 до 2 метров.

Диаметр труб в пределах от 40 до 150 и больше миллиметров.

Чаще всего встречаются многослойные полипропиленовые трубы: два наружных слоя – полимер, внутренний – стекловолокно, средние – алюминиевые прослойки.

Механические свойства:

• Предельно выдерживаемая температура – 145°С;
• Плотность полимера – 0,9 грамм/куб см;
• Выдерживает нагрузку на разрыв – 25 ньютон/кв. мм;
• Предел текучести – до 50%;
• Теплоемкость – 2000 Дж кгС.

Плюсы и минусы в эксплуатации:

• В 9 раз легче металла – удобен в транспортировке, погрузке и монтаже;
• Срок службы от 50 лет и выше;
• Высокий уровень шумопоглощения;
• Металлическая часть полностью скрыта полипропиленом, поэтому устойчива к коррозии.

• Слабое противостояние ультрафиолету – наружные магистрали следует укрывать в траншеи или деревянные короба;
• Линейное тепловое расширение требует дополнительного устройства компенсаторов при разводке пластиковых труб.

Классификация:

Код	Материал	Свойства	Целевое назначение
PPH	Гомополимер	Не переносит высоких температур	Для внутренних разводок канализации
PPB	Блок сополимер	Термоустойчив	Для теплых полов и водопровода
PPR	Рандом сополимер	универсальный	Для отопления и горячего водоснабжения

Маркировка:

1. PN 10 – для установки инженерных систем холодного водоснабжения.
2. PN 16 – применяют для транспортных газовых магистралей или жидкостей до 60°С.
3. PN 20 – для горячего водоснабжения и отопительных систем до 95°С.
4. PN 25 – используются в промышленности для транспортировки пара и горячих смесей, а также в коммунальном хозяйстве, при обустройстве теплого пола и отопления.

На заметку: Расценки на трубы различны в зависимости от предназначения.

Водоснабжение частного дома из скважины: схема системы для частного дома

Для того чтобы самому составить схему подвода питьевой или технической воды к своему загородному дому, нужно вначале определиться с графиком его эксплуатации. Если строение предполагается использовать сезонно, то обустройство системы водоснабжения из колодца будет оптимальным вариантом для восполнения хозяйственных нужд. При постоянном проживании, учитывая объем суточного потребления воды, рекомендуется из скважины.

Какие факторы учитывать при разработке схемы устройства скважины на воду

Выбор плана водопотребления начинается с проведения геологических исследований участка и определения типа источника водозабора. Скважины и колодцы по своей структуре и способу устройства могут несколько отличаться друг от друга. Степень их различия зависит от границы залегания водоносного слоя.

Ресурсы по характеру расположения и гидравлическим признакам делятся на несколько видов:

Скважины и колодца отличаются между собой по структуре.

• верховодка;
• грунтовые;
• межпластовые (фильтровые);
• артезианские (напорные).

Верховодка, а также пласты с грунтовыми водами располагаются недалеко от поверхности и не отличаются надежностью, т. к. их запасы зависят от объема атмосферных осадков.

Фильтровые и артезианские источники находятся на большой глубине, обладают мощным водоносным слоем, независящим от погодных условий, имеют постоянную температуру и защищены от загрязнений.

Учитывая характеристики выработок, выполняем пробное бурение на участке. После этого определяемся с местом нахождения точки водозабора, глубиной выработки и способом подачи ресурса. На основании полученных данных подбираем оборудование, тип и комплектность которого зависит от следующих факторов:

1. Каким способом планируется осуществлять забор ресурса (глубинным насосом или будет задействована насосная станция с автоматикой и гидроаккумулятором).
2. Длина трассы от источника до места ввода воды в здание.
3. Количество устройств для воды в частном доме.
4. Необходимый объем ресурса.

Полученная информация позволит грамотно и профессионально составить проект водоснабжения здания с учетом постоянного проживания.

Преимущества и недостатки типовой схемы водоснабжения частного дома от скважины

из подземных выработок, в сравнении с центральной системой снабжения, обладает рядом преимуществ:

1. Обеспечение хозяйственных нужд дома без участия городского водоканала.
2. Отсутствие ежемесячной абонентской платы.
3. Сила напора и качество питьевой воды зависят только от материальных возможностей пользователя.
4. Объем ресурса регулируется хозяином дома исходя из количества установленного оборудования.

Водопровод на даче из подземных выработок.

Недостатки:

1. Глубина размещения водоносных слоев зависит от региональных условий.
2. Если используется артезианская скважина, то высока цена готовой выработки.
3. Необходимость установки дополнительных устройств (насос, автоматика, кессон и др.).
4. При слабом горизонте существует вероятность заиливания канала.

Особенности башенной схемы водопровода в частном доме от скважины

Башенный метод подачи предусматривает монтаж дополнительного резервуара в верхней точке здания. Для регулировки уровня наполнения емкости резервуар оборудуется поплавковым клапаном.

Погружным насосом вода через открытую заслонку закачивается в расширительную камеру. При этом поплавок под действием жидкости постепенно поднимается, увлекая за собой створку механизма, и по достижении максимально запланированного порога перекрывает подачу.

Схема устройства скважины для воды в частном доме с насосом и двухступенчатой подачей

Схема устройства.

При двухступенчатом способе подачи ресурса в систему за накопительным резервуаром врезают дополнительный насос, а за ним ставят гидроаккумулятор. Такой метод позволяет стабилизировать давление в магистрали даже при малой мощности питающей станции.

После наполнения расширительного бака вода из емкости самотеком поступает в камеру насоса, который закачивает ее в мембранную полость агрегата. Диафрагма устройства в нужный момент продавливает жидкость дальше по магистрали, поддерживая тем самым необходимую силу напора во всех точках расхода.

Полотенцесушитель

Обязательным атрибутом внутри ванной комнаты является полотенцесушитель. В многоквартирных типовых домах для этого сантехнического изделия обычно устанавливается отдельный стояк отопления. Это самый сложный вариант монтажа труб по ряду причин:

• стояк выходит из нижнего перекрытия, заходит в верхнюю плиту;
• для скрытой разводки либо придется изготавливать фальш-панель из гипсокартона, либо долбить железобетонные плиты, чтобы смонтировать отводы, вырезать штробы в стенах.

Реже указанный прибор врезается в систему ГВС, тогда со скрытой разводкой труб к водорозеткам не возникает.

Водопроводные трубы из полихлорвинила

Благодаря высокой гибкости и пластичности ПВХ труба применяется для построения сложных переходных участков для технической воды по территории участка и ввода в дом. Полихлорвиниловую трубу достаточно просто отличить от любых других по наличию армирующей оплетки и относительно мягких стенок.

Чаще всего разводку труб для водопровода из полихлорвинила выполняют по временной схеме, например, на время проведения капитального ремонта в квартире или обустройства сезонной поливной системы на даче. Трубы пластикового водопровода можно уложить на грунт, но не на открытом солнце, в противном случае полихлорвинил за короткий срок становится ломким. Временные водопроводы из ПВХ нельзя эксплуатировать при низких температурах. Уже при +3оС труба становится очень жесткой, а в мороз такой пластиковый водопровод ломается, как картон.

Соединяют трубы из ПВХ пайкой с помощью специальных самотвердеющих составов или классическим способом – пластиковыми или металлическими сгонами. Из-за высокой чувствительности к температуре полимерные трубы применяют в домашних водопроводах ограничено.

Это интересно: Как сделать пол под ванной своими руками

Область применения и характеристики труб ПНД

Материал, из которого изготавливаются такие трубы – плотный качественный полиэтилен, благодаря которому изделия получаются достаточно прочными и гибкими. В отличие от тяжелых металлических труб, трубы ПНД наделены небольшим весом, что позволяет легко их устанавливать самостоятельно, без посторонней помощи. Катодное покрытие, в отличие от тех же металлических изделий, этим трубам тоже не нужно. Приятно также и то, что особенного обслуживания они не требуют. Давайте рассмотрим их основные достоинства:

1. Трубы устойчивы к множеству химических соединений и агрессивным средам: кислотам, щелочам.
2. Коррозия изделиям из полиэтилена совсем не грозит, а изолировать их не нужно.
3. Если вода внутри труб замерзнет и начнет расширяться, они не повредятся, так как материал достаточно прочный и устойчив к механическим воздействиям. Размер труб может увеличиваться на 5–7% от изначального состояния, а после этого без потерь свойств вернуться в исходное положение.
4. Отличная переносимость гидроударов.
5. Им не страшны ни гниение, ни бактерии и грибки, которые могут поражать разные материалы.
6. Достаточно эластичны, что позволяет применять их в сейсмически опасных зонах. Впечатляет то, что они разрываются при удлинении в шесть раз!
7. Относительно небольшая стоимость.
8. Небольшой вес и удобная и дешевая транспортировка, которая обойдется в 2 или 3 раза дешевле, чем перевозка тяжелых труб из металла.
9. Простота в работе, сборке и монтаже труб самостоятельно, все это можно выполнить без помощи экспертов.
10. Эксплуатационный срок труб ПНД – больше 50 лет.
11. Полиэтилен – диэлектрический материал, т.е. не проводящий электрический ток, а значит, трубы, выполненные из него, тоже ток не проводят.
12. В отличие от металлических труб, в ходе эксплуатации трубы не накапливают на стенках ил и накипь, а также на их поверхности редко образовывается конденсат.

Единственный момент, который следует отметить: материал начинает размягчаться, когда температура достигает 80˚C. Поэтому использовать трубы для горячего водоснабжения не рекомендуется. Но свое применение они нашли в таких сферах:

• устройство канализации;
• проводка водопровода холодной воды;
• защита электрических высоковольтных проводов от воды и других внешних факторов.

Существует два вида полиэтиленовых труб низкого давления:

1. Напорные трубы – для водяных систем и газопроводов.
2. Безнапорные трубы – для ливневых стоков и устройства канализации.

Если говорить о толщине стенок ПНД труб, то она может варьироваться от 2 мм до 72 мм. Диаметр у них тоже бывает разный – от 20 мм до 1200 мм. Размер изделия подбирается в зависимости от того, где будут использоваться трубы и каково их назначение. Если вам нужно обеспечить подачу воды в доме или на даче, то идеальным вариантом будут трубы, сечение которых варьируется от 20 мм до 30 мм, а соединять их можно посредством пластмассовых или компрессионных латунных фитингов. Когда же вам нужно проложить канализацию, то подходящими трубами для вас будут изделия, диаметр которых от 90 мм до 160 мм. Скреплять их желательно муфтами, дополняя уплотнительные кольца.

Чтобы правильно выполнить монтаж труб ПНД, важно знать, каким образом их нужно соединять между собой. В зависимости от диаметра и размера, определяют три различных метода, как соединить трубы:

1. Стыковая сварка – неразъемный вид монтажа, осуществляемый при помощи специального аппарата.
2. Соединение при помощи электромуфтовой сварки.
3. Соединение через фитинги и фланцы – разборный метод монтажа труб.

Давайте рассмотрим, в чем заключается каждый из методов соединения, как он делается, и для чего используют тот или иной способ.

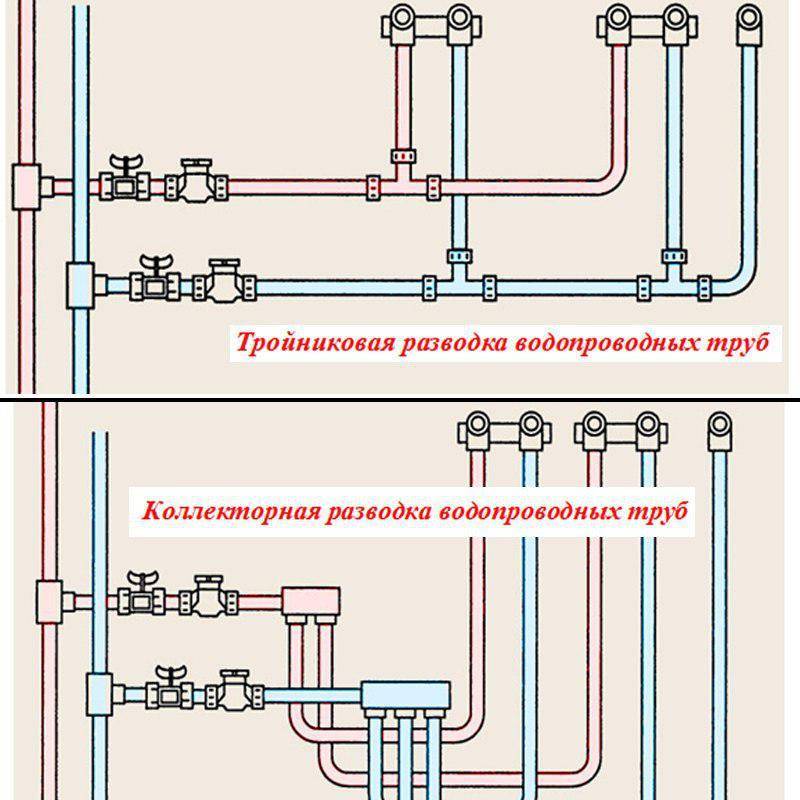

Типовые схемы разводки

Схемных решений относительно разводки линий водопровода из пропилена встречается множество. Каждая из отдельно взятой схемы обычно рассматривается с учётом финансовых затрат на сооружение и с оглядкой на технические требования к помещениям объекта. Чаще всего применяется классическая схема разводки, однотипная по отношению к линиям ХВС и ГВС.

Стандартная схема разводки холодной/горячей воды в домах муниципального хозяйства. Подобные решения встречаются чаще других. Однако в частных домах схема может несколько отличаться по причине иной планировки жилых помещений

Подача воды выполняется от стояка централизованной магистрали отводом трубы с установленным на ней запорным краном. Далее последовательно монтируются системные элементы: фильтр, редуктор, счётчик, обратный клапан и осуществляется подключение на распределительный коллектор. От коллектора холодная или горячая вода распределяется по сантехническим приборам. Такое решение традиционно используется в домах муниципалитетов.

Многие частные хозяйства пользуются автономной системой водоснабжения. Поэтому отход от традиционных схемных решений в таких случаях не исключается. Но обычно принцип коллекторного распределения для систем водоснабжения (не отопления) сохраняется в любом случае.

Бойлерные системы частного домовладения нередко предусматривают только подвод холодной воды. Причём источником холодной воды может вместо централизованной магистрали выступать, к примеру, скважина. Тогда схема разводки может быть, примерно, такой:

Распространённое схемное решение разводки водоснабжения в частном доме. Здесь используется только один главный ввод – холодная вода. Горячую воду получают через бойлерную систему

Схема разводки в любом варианте должна предусматривать наличие запорных (отсекающих) вентилей для каждого отдельно взятого сантехнического прибора. Для схем автономного типа (с котлами или бойлерами) характерно обязательное наличие обводных линий на приборах, осуществляющих функциональный процесс.

Подобные решения позволяют оперативно переключать систему из автономного режима в режим централизованного снабжения при необходимости.

Особенности армированных труб

Армированные материалы отличаются от обычных тем, что между слоями трубы или с внешней стороны есть дополнительный слой стекловолокна или алюминиевой фольги. Армирование увеличивает прочность и устойчивость их к повышенному давлению, но уменьшает эластичность и коэффициент теплового расширения. Водопровод из полипропилена армированного подвержен размерзанию. Трубы, армированные стекловолокном, не расслаиваются со временем в отличие от армированных фольгой аналогов.

Что необходимо для самостоятельного монтажа водопровода?

1. Прежде чем приступить к работе, следует составить план- схему монтажа со всеми размерами. Его можно нарисовать на обычном листке бумаги. В плане наметить места подсоединения сантехнического оборудования, кранов. Следует предусмотреть резервные отводы на случай, если понадобится подключить дополнительное оборудование. Тщательно составленный план поможет рассчитать необходимое количество материалов, приобрести нужные краны и соединения. На входе в водопроводную систему обязательно нужно поставить надежный запорный кран, который будет перекрывать воду в случае необходимости. На входе также устанавливают водосчетчики.
2. Перед монтажом имеет смысл план-схему при помощи карандаша и рулетки схематически изобразить на стенах, где планируется монтаж.
3. Приобрести все необходимые материалы для монтажа водопровода в соответствии с составленным планом.
4. Подготовить все инструменты.

Для работы понадобятся следующие инструменты:

• ножницы для резки труб или ножовка по металлу,
• паяльник для полипропилена с набором насадок,
• зачистка (шейвер) для армированных фольгой труб,
• острый нож,
• рулетка и карандаш,
• термозащитные перчатки (прилагаются к паяльнику).

Этапы работ процесс сварки

Отмерив необходимую длину трубы, делают на ней метку маркером. Труборезом или ножницами обрезают изделие под углом 90º к оси. Инструмент должен быть достаточно острым, чтобы труба не деформировалась.

Трубу обрезают под углом 90º к оси

Край армированного изделия необходимо зачистить, избавившись от верхнего слоя и фольги. Без этого этапа алюминиевая фольга, входящая в состав труб, в процессе эксплуатации будет соприкасаться с жидкостью. В итоге коррозия армированного слоя приведет к нарушению целостности шва. Такое соединение со временем даст течь.

Край армированных труб зачищают

Для неармированных изделий на конце трубы обозначают глубину сварки, ориентируясь на длину муфты фитинга. Еще одним важным моментом подготовки труб к сварке является обезжиривание поверхности. Обработка места соединения спиртом обеспечит более надежный контакт деталей.

Подготовка сварочного аппарата

Перед тем как сварить пластиковые трубы, необходимо подготовить сварочный аппарат. Ручной прибор закрепляют на ровной поверхности. Детали аппарата должны быть чистыми и без дефектов. Очищают их при помощи материи смоченной спиртом. Нагревательные элементы надевают при выключенном инструменте. Для оплавления фитинга используют дорн, для оплавления трубы – гильзу.

Время нагрева деталей для сварки определяют по таблице

Затем аппарат включают в сеть. При этом должны загореться индикаторы, находящиеся на корпусе агрегата. Один из них сигнализирует о том, что прибор подключен к сети. Второй, после достижения необходимой температуры нагрева, должен погаснуть. После того, как погаснет индикатор, желательно чтобы прошло минут пять и только тогда начинать процесс сварки. Это время зависит от окружающей температуры и длится от 10 минут до получаса.

Из чего состоит процесс сварки?

После нагревания аппарата насадить фитинг на дорн, а трубу вставить в гильзу. Делается это одновременно и с небольшим усилием.

После нагревания аппарата насадить фитинг на дорн, а трубу вставить в гильзу

Чтобы знать, как правильно сваривать полипропиленовые трубы, необходимо учитывать время нагрева. Правильный период позволит деталям разогреться до необходимой температуры и при этом не расплавиться. Он зависит от диаметра трубы.

Через необходимый промежуток времени детали снимают с аппарата и соединяют. При этом труба должна войти в фитинг строго до отметки. Во время этого процесса запрещается поворачивать детали по оси.

В процессе соединения деталей запрещается поворот изделий по оси

После соединения деталей не допускается механического воздействия на шов до его полного остывания. При соблюдении технологии, в итоге должен получиться прочный и герметичный шов.

В статье даны необходимые рекомендации о том, как правильно сваривать трубы, с подробным описанием каждого этапа. Применив на практике эти советы можно самостоятельно провести трубопровод для водоснабжения или отопления. Главное правильно выбрать трубы и соблюдать технологию процесса. Только тогда полипропиленовый трубопровод будет служить долго и бесперебойно.

В современных системах водоснабжения и отопления чугун давно уже не используется. Ему на смену пришел легкий, удобный в монтаже и не подверженный коррозии пластик. Сегодня мы расскажем о сварке полипропиленовых труб своими руками для начинающих – основных этапах этого процесса и его тонкостях.

Наиболее часто допускаемые ошибки при подземной прокладке труб

Подземная прокладка коммуникаций, естественно, во многом зависит от типа грунта в конкретном месте. И, зачастую, с ним возникает немало сложностей во время работы, поскольку состав почвы может просто не дать возможности углубить трубы на расстояние, заложенное в СНиПе. В частности, грунт может быть очень плотным, каменистым или заболоченным, так что вы просто не сможете добрать до нужной глубины. В таком случае зимой может возникнуть немало сложностей.

Однако даже в таком случае есть выход из положения – утепление труб водоснабжения в частном доме различными способами. В данном случае целесообразным вариантом будет вырыть траншею настолько глубоко, насколько получится, и хорошо утеплить трубы.

Монтаж водопровода на даче

Наиболее целесообразно использовать для дачи полиэтиленовые трубы для полива низкого давления, диаметром 20,0 – 40,0 мм с толщиной стенки до 2,0 мм. Для веток ответвления достаточно будет изделий диаметром в 25,0 мм. Такие трубы в полной мере справляются со своей задачей и долгое время не потребуют замены. Они способны также  выдерживать механические нагрузки, даже такие, как наезд садовой техники.

Компрессионные фитинги для соединения ПЭ труб

Проложить самостоятельно садовый водопровод из полиэтиленовых труб достаточно просто. Из инструмента необходимо подготовить только разводной ключ. Соединение трубных изделий будет осуществляться с помощью компрессионных фитингов, они наиболее практичные и эффективные для дачных условий.

Прокладка трубопровода проводится в несколько этапов:

1. Сначала, как и при монтаже любого другого водопровода, составляется детальная схема прокладки, в том числе будущей поливной системы. Она позволяет более точно сориентироваться в количестве трубной продукции и компрессионных фитингов.
2. Для прокладки трубопровода используется два способа:
   • открытый по поверхности грунта. При таком способе значительно облегчается монтаж и демонтаж труб ПЭ, но вместе с тем повышается вероятность повреждения изделий;

   • на незначительной глубине в грунте. В этом случае труба ПНД для дачи более защищена, да и демонтировать ее не составит особого труда.

     Прокладка ПЭ трубы по грунту

1. Предпочтительнее второй способ. Основная труба ПНД на даче прокладывается в грунте. В этом случае можно не опасаться за ее случайное повреждение.
2. Ответвления можно проложить по грунту, а еще лучше смонтировать на специальных держателях для более удобного подключения к разбрызгивающим приборам.

При прокладке трубопровода необходимо обеспечить небольшой уклон системы с целью слива воды из труб в конце сезона. Для этого достаточно смонтировать в самой низкой точке магистрали обычный вентиль.

1. В местах ответвлений рекомендуется устанавливать вентили. Тогда можно точно контролировать подачу воды именно в нужные места дачного участка.

Заглубленная прокладка трубопровода

1. Заглубленная прокладка трубопровода.
2. Необходимые отрезки труб нужно надежно соединить с помощью компрессионных фитингов.
3. Для соединения концы изделий необходимо очистить от грязи и желательно снять торцевую фаску. Накидную гайку фитинга  отвернуть на пару оборотов.
4. На самой трубе отметить глубину, на которую должна войти в трубу муфта.
5. Прикладывая определенное усилие, фитинг вводится в трубу и затягивается накидная гайка.

При затягивании фитингов необходимо обеспечить рекомендуемое усилие затяжки гайки. Иначе, при недостаточной затяжке не гарантируется герметичность соединения. Если приложить усилие больше нормы, то есть вероятность повредить трубу.

Можно сделать вывод, что смонтированный самостоятельно дачный водопровод из труб ПНД является эффективным способом обеспечить водоснабжение дачного домика для бытовых нужд, а также организовать практичную и надежную поливочную систему для дачного участка, при этом можно значительно сэкономить финансовые средства и время.

Коллекторная система разводки

Подобная система еще называется параллельной и предусматривает наличие коллектора, который имеет единственный ввод и несколько выводов. Количество последних должно быть равно числу точек потребления. Каждый отдельный водоразбор должен быть подсоединен к индивидуальному выводу. Перед тем как сделать водопровод из полипропилена своими руками, необходимо учесть все плюсы описываемой системы разводки. Среди них можно выделить отсутствие необходимости выхода из строя системы при поломке отдельного сантехнического прибора. Вода будет распределяться на все точки равномерно, это указывает на то, что в момент перепадов давления все приборы будут получать эквивалентный объем жидкости. Все приборы управления системой сконцентрированы в одном месте, а именно в коллекторном шкафу. Это указывает на возможность установки на выходы приборов учета для обеспечения определенного напора в конкретное устройство.

Если вами будет обустраиваться водопровод из полипропилена своими руками на даче, схемы нужно будет подготовить заблаговременно. Ведь придется решить, какая из разновидностей разводки будет выбрана. В качестве недостатков коллекторной системы можно выделить значительное количество разводов, что приводит к более высокой стоимости всей конструкции. Домашние мастера отмечают трудоемкость монтажных работ.

Сборка коллектора своими руками

Несмотря на более низкую по сравнению с металлическим коллектором стоимость, полипропиленовый распределитель является достаточно дорогим изделием. Именно поэтому многие домашние мастера изготавливают коллектор самостоятельно, к тому же сегодня на рынке материалов предостаточно.

При выборе труб для корпуса гребенки нужно учитывать, что их диаметр должен быть в 3 раза больше диаметра труб контура.

Основные мероприятия по изготовлению гребенки заключаются в следующем:

• Измеряется расстояние между патрубком на выходе и входе контура.
• Из полипропиленовой трубы соответствующего диаметра вырезается отрезок нужной длины.
• С помощью паяльного оборудования устанавливаются патрубки для монтажа контура.

Все мероприятия нужно проводить по заранее составленному плану, поскольку полипропиленовые конструкции являются неразборными, то есть при неправильном монтаже как коллектора, так и самого отопления придется заменять все материалы. Соблюдение элементарных правил монтажа коллектора позволит обеспечить надлежащее и комфортное функционирование системы отопления в вашем доме. К тому же инженерная коммуникация, созданная своими руками, станет предметом гордости любого хозяина. И для достижения этих целей у полипропилена нет конкурентов.

Приборы качества воды

В данную группу приборов входят:

• специальное гидромагнитное устройство (ГМС);
• фильтр универсальный колбовый;
• стабилизатор давления — аквастоп.

ГМС – это специальное гидромагнитное устройство, преобразующее содержащиеся в воде посторонние мелкие примеси – взвесь откладывающуюся на фильтре, который очищается по определенным дням. Установка ГМС требует применения счетчика контрольного расхода воды, имеющего защиту от намагничивания.

В паре с ГМС используются фильтр колбовый выполненный в едином корпусе, разделенном на три части: секции: для накопления посторонних примесей, секции удаления хлоросодержащих веществ и третьей камеры, где осуществляется окончательная очистка водопроводной воды с увеличением показателя «мягкости».

Аквастоп – устройство, используемое для экстренного перекрытия подачи воды в случае перепада напора воды в системе водоснабжения.

Соединение труб и фитингов

Как сделать водопровод из полипропилена своими руками? Для этого не нужно навыков сантехнических работ. Ведь закручивать гайки, устанавливая уплотнительные кольца, а также наматывать ленту ФУМ или лен не придется. Достаточно в магазине приобрести специальное паяльное устройство и научиться им пользоваться.

Схема процесса изготовления водопровода из полипропилена.

Как паять

Устройство для пайки полипропиленового водопровода включается в розетку. Требуется дождаться, чтобы оно прогрелось. Выставляется ручкой регулятора температура пайки 260 °C.

Устройство для пайки полипропиленового водопровода.

Для каждого диаметра труб изготавливается своя насадка, которая имеет два конца: толстый и тонкий. На ее тонкий конец одевается фитинг.

Одновременно внутрь толстого конца насадки вставляется труба на определенную глубину:

• на 12 мм – для диаметра трубы 16 мм;
• 14 мм – для d=20 мм;
• 16 мм – для d=25 мм.

Поэтому начинающие мастера отмечают это расстояние карандашом на трубе. Чтобы это получалось быстро, мерить можно, ориентируясь приблизительно по длине насадки, не прикасаясь к ней. Но первые отметки лучше делать по линейке. Если вы трубу вставите дальше, чем нужно, то ее торец сплющится. Придется его отрезать.

Через пять секунд снимаете детали с нагрева и соединяете их. Они должны плотно войти одна в другую, после чего крутить ими и поправлять положение нельзя. Если вы это сделали, соединение будет негерметичным.

Схватывание происходит через 4–6 секунд. Но держать лучше дольше: 8–10 секунд.

Отпускаете. Соединением можно пользоваться после полного затвердевания: 2–4 минуты в зависимости от диаметра трубы.

Таким же способом спаиваете остальные фитинги и отрезки труб, превращая их в единую систему.

Таблица времени сварки для полипропиленовых труб.

В зависимости от особенностей паяльника и производителя труб необходимая температура и время пайки могут отличаться от стандарта. В инструкции каждого устройства указываются эти параметры.

Допускается устанавливать температуру от 260 до 300 °C. Для диаметра труб 25 мм время больше на 1–2 секунды, чем для 20 мм.

Как набить руку

Первый раз нужно взять кусок трубы и фитинг для тренировки.

Лучше использовать прямую муфту или тройник в качестве фитинга. Тогда через него будет видно внутреннюю часть трубы после соединения обеих деталей.

Если вы передержали трубу на паяльнике, то ее внутренний диаметр станет меньше, что недопустимо. На это лучше глянуть через отверстие фитинга, после стыковки элементов.

Когда вы недостаточно прогрели детали, тогда будет тяжело их вставить друг в друга.

Потренировавшись, выберите оптимальную температуру и время, чтобы собрать весь водопровод.

Что нужно учесть

В инструкции к паяльному устройству пишется, что соединяемые детали должны быть обезжирены. Но трубы, фитинги продаются сухие и чистые. Если вы их не хранили в грязных местах и работаете в новых перчатках, то тратить драгоценное время на обезжиривание не нужно. Ваша аккуратность приведет к быстрому монтажу.

Недостатком технологии пайки полипропиленовых труб является то, что соединения получаются неразборные.

Устройство стоит от 1500 рублей. Но некоторые продавцы дают его напрокат за 100 рублей в сутки и дороже.

Если вы делаете монтаж водопровода из полипропиленовых труб своими руками, то приобретите специальные ножницы.

Чтобы уберечь руки от ожога, пользуйтесь перчатками из комплекта паяльника или купите их в магазине. Они должны быть матерчатыми с прорезиненной рабочей частью.

Трубы для горячей воды могут иметь сверху слой фольги. Для его снятия продается приспособление. Оно надевается на трубу и несколько раз проворачивается, пока фольга не снимется. Процесс напоминает заточку карандаша. Но такие трубы встречаются редко. Сейчас армированный слой из фольги или стекловолокна производители скрывают внутри. Поэтому паяются такие изделия так же, как трубы для холодной воды.

Полипропиленовые фитинги с резьбовой частью применяются лишь в местах подключения потребителей, счетчиков, гидроаккумулятора, насоса.

Выполнение соединений

Такая работа не сопряжена с какими-либо осложнениями. Тем не менее, несоблюдение некоторых тонкостей может привести к некачественной установке водопроводного контура и последующим проблемам.

Стыковка труб между собой производится следующим образом:

1. Прежде всего, трубы нарезают на куски нужной длины с помощью ножовки или трубореза.
2. Далее производят зачистку торцов трубы, чтобы устранить заусенцы – тогда соединение будет более прочным и надежным.
3. Следующим шагом под трубы подбирают фитинги – как вы помните, все уголки, переходники и муфты были закуплены заранее.
4. Теперь на специальный паяльник надевают насадку, соответствующую сечению фитингов и труб, которые будут обрабатываться.
5. Прибор включают в сеть и начинают прогрев насадок. Время и степень нагрева напрямую зависят от качества оборудования и толщины стенок трубы. Теперь помещают с усилием соединяемые детали на насадки паяльника.
6. Ожидают несколько секунд, как правило, от 5 до 7, снимают элементы с паяльника, и, не проворачивая, вставляют друг в друга.
7. Стыкуемые детали прижимают в течение 30-40 секунд, после чего оставляют для остывания. По истечении часа полипропилен полностью полимеризуется и получится прочный стык. Проделав такую операцию со всеми стыками системы, вам останется лишь протестировать ее на предмет герметичности.

Вместе с паяльником обычно прилагают инструкцию, которая поможет правильно произвести работы по стыковке труб из полипропилена.
