Металлопластиковые трубы — сортамент и технические характеристики

Области применения металлопластиковых изделий

Отменные технические характеристики позволили металлопластиковым изделиям эксплуатироваться в различных коммуникационных системах довольно длительный срок и при этом оставаться надежными и высококачественными. Основными областями использования изделий являются:

• Транспортировка жидкого и газообразного содержимого в таких сферах, как производство, сельское хозяйство, транспорт и т.д.;
• Холодное и горячее водоснабжение, отопление;
• Транспортировка сжатого воздуха;
• Кондиционеры;
• Для защиты электропроводки.

Металлопластиковые трубы для отопления

Размеры металлопластиковых магистралей для бытовой разводки составляют 16-20 мм, а вот на производство потребуются изделия с диаметром 40 мм и более.

Однако существуют также и некоторые ограничения по использованию данных изделий. Так, металлопластик не рекомендуется применять для:

• Открытых инженерных систем, поскольку жидкость в системе может замерзнуть под воздействием отрицательных температур;
• В системах противопожарных водопроводов;
• В предохранительных и сигнальных трубопроводах.

Выводы: Металлопластиковая труба является наиболее востребованным типом трубопровода, что применяется в разнообразных отраслях промышленности, а также в быту. Длительный срок использования выгодно выделяет ее среди других полимерных изделий.

Типы используемых фитингов

Прежде чем выполнять монтаж металлопластиковых труб своими руками, следует определиться с типами соединителей, которые будут использоваться для осуществления такой процедуры. Как правило, для выполнения соединений на металлопластиковых трубах, используются соединители трех типов:

1. компрессионные фитинги для металлопластиковых труб;
2. детали обжимного (или прессового) типа;
3. надвижные фитинги для труб из металлопластика.

Компрессионные

Решив установить в соединениях металлопластикового трубопровода фитинги компрессионного типа, следует учитывать тот факт, что в их конструкции, которая является сборно-разборной, присутствует резьба. Резьбовое соединение компрессионных фитингов может со временем ослабевать, поэтому его необходимо регулярно подтягивать. Конечно, самопроизвольно сниматься с трубы такой соединитель не будет, но герметичность стыка может нарушиться. Из-за данной конструктивной особенности соединять компрессионными фитингами можно только те участки трубопровода, к которым имеется прямой доступ.

Устройство компрессионного фитинга: контргайка, штуцер с уплотнителем и обжимное кольцо

Как монтировать компрессионный соединитель на металлопластиковую трубу? Сборка осуществляется по следующему алгоритму:

1. Сначала на подготовленный конец трубы надевают контргайку, а затем обжимное кольцо разрезного типа, изготовленное из металла.
2. Далее в отверстие в трубе вставляется штуцер, предварительно обработанный силиконовой смазкой.
3. Чтобы завершить установку и зафиксировать создаваемое соединение, контргайку накручивают на резьбовую часть корпуса сначала вручную (до упора), а затем с использованием рожкового или разводного ключа.

Монтаж резьбового фитинга

Таким образом, чтобы монтировать металлопластиковые трубы при помощи компрессионных соединительных элементов, не требуется использование специального оборудования. При этом создаваемые соединения отличаются высокой надежностью и герметичностью.

Более подробно познакомиться с тем, как соединять металлопластиковые трубы фитингом компрессионного типа, можно по соответствующему видео, которое несложно найти в интернете.

Обжимные

Обжимные фитинги для работы с металлопластиковыми трубами позволяют создавать неразъемные соединения, отличающиеся высокой надежностью и долговечностью. Соединительные элементы данного типа устанавливают в тех случаях, когда металлопластиковые трубы для водоснабжения или отопления планируется разместить под бетонной стяжкой или за гипсокартонными плитами. Прежде чем приступать к монтажу, следует выяснить, как работать с такими соединительными элементами, а также подготовить соответствующее оборудование для монтажа металлопластиковых труб.

Устройство обжимного фитинга

Итак, металлопластиковых труб монтаж с использованием обжимных фитингов выполняется в следующей последовательности:

1. Конец трубы обрезается строго под углом 90˚ к ее оси.
2. С внутренней части обрезанного конца изделия снимается фаска, для чего используется калибратор-развертка, а наружная часть очищается от заусенцев и выравнивается. Если специального калибратора под рукой нет, то для того чтобы снять фаску в трубе, можно использовать любую подходящую по размеру развертку.
3. На наружную поверхность трубы надевается обжимная гильза, а в ее внутреннюю часть до упора вставляется штуцер.
4. Работу по монтажу заканчивают тем, что обжимают металлическую гильзу при помощи специального инструмента.

Монтаж обжимного фитинга

Надвижные

Металлопластиковый трубопровод может монтироваться и при помощи фитингов надвижного типа.

Устройство надвижного фитинга

Чтобы осуществить сборку элементов трубопровода с использованием таких соединителей, необходимо выполнить следующие действия:

1. Конец трубы перед ее соединением с фитингом обрезается и подготавливается по стандартной схеме. Для этого также пользуются трубными ножницами, калибратором и разверткой.
2. Обработанный конец трубы после монтажа надвижной муфты обрабатывается экспандером и развальцовывается.
3. В отверстие в трубе вставляется штуцер соединительного элемента.
4. Муфта зажимается пресс-клещами и посредством надвигания соединяется со штуцером.

Соединение посредством надвижного фитинга является неразъемным

В результате монтажа создается надежное неразъемное соединение элементов водопроводного или отопительного металлопластикового трубопровода.

Как не купить подделку

Качество металлопластиковых труб для отопления очень важно: системы из МП хорошего качества стоят десятилетиями, в то время как из подделок уже через 2-3 года начинает капать, а если труба расходится по шву металла, то и лить. Даже если такого не происходит, то через 7-8 лет разрушается алюминий, и все равно начинаются проблемы. Потому на качество обращайте максимум внимания

Как отличить качественные трубы?

Потому на качество обращайте максимум внимания. Как отличить качественные трубы?

Во-первых, покупайте в специализированной торговой точке и просите предоставить сертификат. Это, конечно, не гарантия, но полное отсутствие бумаг является точным признаком контрафактной продукции: официальные поставщики каждую партию снабжают соответствующими документами.

Очень важно купить качественные изделия, а не поддлеку

Во-вторых, внимательно смотрите на трубы/фитинги. Если вы предварительно выбрали производителя, найдите информацию о том, как все должно выглядеть: цвет наружного слоя пластика, цвет внутреннего пластика, фактура (гладкая, шершавая), диаметры и марки производимой продукции, подробности маркировки и написание марки. Часто именно так, по внешним признакам и можно определить подделку: нормальные фирмы наносят надписи четко, в полном соответствии с орфографией. На подделках надписи размытые, часто неровные, в названиях марок вписаны/пропущены буквы или знаки. Это делают по большей части специально: ведь при полном совпадении логотипа кампания может подать в суд. А так, похожее название, но другое…

В-третьих, обратите внимание на срез трубы. Большинство серьезных производителей сваривают алюминий встык. Наличие шва «внахлест» — признак невысокого качества

Также обратите внимание на толщину алюминия – она должна быть одинаковой. Что касается толщины слоя полимера, то внутренний должен быть однозначно одинаковой толщины, а поверхность внутри трубы ровной, гладкой. Наружный слой, если труба традиционной формы, тоже должен иметь одинаковую толщину. Исключение – трубы специальной (не круглой) формы. Тогда также желательно предварительно знать параметры наружного слоя полимера. Вот, собственно, и все средства

Наличие шва «внахлест» — признак невысокого качества

Также обратите внимание на толщину алюминия – она должна быть одинаковой. Что касается толщины слоя полимера, то внутренний должен быть однозначно одинаковой толщины, а поверхность внутри трубы ровной, гладкой

Наружный слой, если труба традиционной формы, тоже должен иметь одинаковую толщину. Исключение – трубы специальной (не круглой) формы. Тогда также желательно предварительно знать параметры наружного слоя полимера. Вот, собственно, и все средства.

Расшифровка маркировки продукции

В разметке содержится основная информация о характеристиках и назначении трубопровода. Последовательность значений может варьироваться от производителя к производителю.

Стандартные обозначения:

• среда, подходящая для транспорта;
• максимально допустимое давление;
• тип используемых материалов;
• номинальные размеры;
• дополнительные условия эксплуатации (температура).
• производственный стандарт, номер сертификата;
• название производителя;

По окончании отображаются номер партии, смена и дата производства.

При сборке лески рекомендуется оставлять поверхность трубы с маркировкой в ​​видимой доступности. В дальнейшем может понадобиться информация о материале

Расшифровка производственной маркировки

Маркировка содержит базовую информацию о характеристиках и назначении трубопровода. Последовательность значений у разных производителей может отличаться. Стандартные обозначения:

• наименование компании-производителя;
• стандарт производства, номер сертификата;
• тип используемых материалов;
• номинальные габариты;
• предельно допустимое давление;
• среда, пригодная для транспортировки;
• дополнительные условия эксплуатации (температура).

В конце отображается номер партии, смены и дата изготовления.

При сборке магистрали поверхность трубы с маркировкой желательно оставить в зрительной доступности. В дальнейшем, информация о материале может понадобиться

Достоинства и недостатки металлопластиковых труб

Достоинствами МП-труб, применяемых для устройства систем отопления и водопровода, являются следующие их характеристики:

• достаточная пластичность – легко осуществлять разводку в нужном направлении;
• универсальность – горячее и холодное водоснабжение, системы отопления (в том числе тёплые полы);
• абсолютная антикоррозийность;
• достаточная теплостойкость;
• малый удельный вес;
• широкий ценовой диапазон;
• доступность монтажа своими силами;
• простота обслуживания;
• низкая теплоотдача;
• экологичность.

При таком широком и не полном перечне достоинств МП-трубы имеют и недостатки:

• сравнительно низкая долговечность (около 15 лет);
• промерзание при наличии воды с последующим разрушением (ограниченное климатическими зонами наружное применение);
• меньшая относительно стальных труб надёжность соединений;
• низкая огнестойкость полимеров оболочек.

Как заделать дырку в металлопластиковой трубе?

Разрушенный участок полотна можно замаскировать самостоятельно, без привлечения мастера. Один из способов, которым можно осуществить ремонт металлопластиковых труб – наложение бандажа. Для этого из полотна вырезают кусок в форме треугольника и фиксируют его к поврежденному участку с помощью проволоки или хомута. Вместо бандажа разрешается использовать прорезиненную прокладку, которая продается в строительном магазине.

Заделать дырку в трубах можно и с помощью герметика. Это ненадежный способ борьбы с проблемой: вещество со временем разрушается и теряет свою прочность. Метод подходит лишь для экстренного устранения протечки. Альтернатива герметику – эпоксидный клей. Им замазывается дырка, а сверху проблемный участок накрывается тканью. После высыхания первого слоя на ткань повторно наносится эпоксидный клей.

№11. Основные производители металлопластиковых труб

Лучшая гарантия качества – это имя производителя. Сегодня на рынке металлопластиковых труб конкурируют такие крупные производители:

• Valtec – итальянская компания, лидер сферы. В производстве используется качественный полиэтилен, фольга из чистого алюминия (сваривается встык) и надежные клеящие составы, которые не теряют эластичность при многократных перепадах давления и температуры. Производятся трубы разного диаметра, подходящие для использования в разных сферах, от водоснабжения до транспортировки углеродного топлива;
• Henco – бельгийская компания, производит трубы, разного рода фитинги, коллекторы и прочее оборудование. На предприятии осуществляется серьезный контроль качества, поэтому продукция нашла признание во всем мире;
• OVENTROP – крупное немецкое предприятие, производит трубы всех возможных диаметров, снабжает их соответствующими пресс-фитингами;
• Kermi – еще один немецкий производитель, который ввел практику использования дополнительного слоя гидроизоляции в своих трубах для полного предотвращения прохождения кислорода внутрь изделия;
• Uponor – немецкие трубы, которые используются в 60 странах мира. Компания выпускает трубы диаметром от 26 до 110 мм;
• Rehau – немецкие трубы и фитинги. Слой алюминия соединяется встык, полиэтилен отличается наивысшей степенью сшивки. Уникальная особенность труб производителя – возможность делать сгиб без специальных инструментов;
• трубы PRANDELLI и Ape итальянского производства также отличаются высоким качеством, но по популярности на нашем рынке уступают другим производителям;
• Sanha – немецкая компания, которая отличается активным использованием новейших разработок. Трубы производителя – идеал качества;
• Hydrosta – неплохие трубы корейского производства;
• Нанопласт – трубы отечественного производства, которые соответствуют всем гигиеническим требованиям.

Чтобы не нарваться на подделку, перед покупкой посмотрите в интернете, как должны выглядеть трубы определенного производителя, какого цвета должен быть внутренний и внешний пластик, какую фактуру имеет изделие, как маркируется. На оригинальной продукции надписи всегда будут четкими. По внутреннему срезу можно легко узнать, как сварен алюминий: помните, преимущество на стороне бесшовного, сваренного встык, соединения. Толщина внешнего и внутреннего слоя пластика должна быть по всей трубе одинаковой, дефекты, царапины, бугры и впадины не допустимы.

Метки:Трубы

Производители

Лучшими производителями металлопластиковых труб считаются европейские компании. Второе место – у турецких концернов, хотя, учитывая, что отечественные компании работают на аналогичном оборудовании и сырьё, добавим сюда и наших производителей. Третье место удерживают китайские трубы с традиционно низкой ценой и таким же качеством. Оптимальной по качеству и стоимости можно считать продукцию компаний PRANDELLI, HENCO, REHAU, Kisan, Valtek.

Технические характеристики труб HENCO

Учитывая большое количество подделок, при покупке труб обязательно посмотрите сертификат соответствия. Помните, что использование  качественных материалов позволит уменьшить время монтажа водопровода или отопительной системы, а в процессе эксплуатации избавит вас от проблем.

Эксплуатационные характеристики

Чтобы разобраться, какой лучше материал для трубы металлопластик или разновидности полиэтилена, лучше сразу сравнить технические характеристики каждого вида:

Характеристики	МП трубы	Полипропиленовые изделия	Конструкции из ПВХ
Максимальное давление	15 атмосфер	30 атмосфер	120 атмосфер
Давление для работы	10 атмосфер	От 16 до 25 атмосфер, в зависимости от выбранного диаметра	100 атмосфер
Максимальная температура	120 °С	120 °С, при 140 °С материал начинает плавиться	165 °С , начинает плавиться при 200 °С
Постоянная температура	95 °С	От 40 до 95 градусов в зависимости от выбранного диаметра	78 °С
Теплопроводность	0,45 Вт/мК	0,15 Вт/мК	От 0,13 до 1,63
Срок службы	50 лет	От 10 до 50 лет, в зависимости от рабочих температуры и давления	50 лет

Разновидности конструкций из металлопластика

1. Металлопластиковые трубы, армированные алюминиевой фольгой – при производстве сначала листы фольги свариваются между собой ультразвуковой сваркой, затем с помощью адгезива (природного или синтетического) производитель соединяет два слоя сшитого полиэтилена и слой алюминия, что делает их более гибкими, однако менее прочными и с меньшим показателем температурной устойчивости.
2. МП изделия, армированные жестким сетчатым каркасом – так как в роли центрального звена могут выступать не только разные металлы, но и разные по способу изготовления формы (сетка, проволока, полосы), технология каждого вида будет отличаться. Технологический процесс производства происходит следующим образом — при вытягивании продольной арматуры из пластика, происходит поперечное накручивание металлического каркаса, которые приваривается к поверхности внутреннего слоя будущего изделия с помощью специального электрода. Далее конструкция опять заливается расплавом верхнего слоя из пластика. Такой способ производства происходит без склеивания различными видами адгезирующих веществ, что увеличивает продолжительность срока эксплуатации.

В сравнение с остальными видами полиэтиленовых конструкций металлопластиковые конструкции служат без постоянного проведения ремонтов.

Размеры и диаметры

Самыми часто используемыми диаметрами металлопластиковых труб являются от 16 до 26 мм. Однако производитель выпускает арматуры и большего диаметра – до 63 мм.

При выборе нужного размера металлопластикового изделия необходимо руководствоваться будущим местом эксплуатации, так для водопровода лучше подойдут металлопластиковые трубы с внутренним диаметром 16 мм и 20 мм (трубы 16 мм используются для отводов к сантехнике).

Для построения больших отопительных или водопроводных разводок для жилых зданий можно использовать металлопластиковые трубы с размером до 40 мм, а вот конструкции с внешним диаметром в 63 мм используются в промышленных, металлодобывающих и нефтедобывающих промышленностях.

Размеры МП изделий могут рассказать о своих возможностях, которые зачастую отличаются друг от друга именно в зависимости от диаметра. Таблица размеров и технических характеристик:

Диаметр (внешний слой)	16	20	26	32	40
Внутренний диаметр	12	16	20	26	33
Толщина стенки, в мм	2	2	3	3	3,5
Вес 1 метра, в кг	0,12	0,17	0,3	0,37	0,463

Параметры 16 мм арматуры и цена на нее зачастую позволяют мастерам использовать данную разновидность без опасения в жилых помещениях и многоквартирных домах.

В продаже металлопластиковые изделия с диаметром до 40 мм можно найти в бухтах (мотках) от 50 до 200 метров длиной.

Какую температуру выдерживает металлопластиковая труба

Толщина стенок и выбранный армируемый состав готовых арматур определяют, какую температуру выдержат металлопластиковые трубы. Нормальной температурой для эксплуатации будет 60-95 градусов, однако при перепадах давления и температур МП конструкция сможет справиться и с температурой в 120 градусов.

При температуре в 140 градусов происходит оплавление стенок и фитингов для конструкций из МП, что приводит к деформации изделий и образованию протечек.

Теплоотдача металлопластиковой трубы в 0,45 Вт/мК является решающим фактором при выборе изделий для создания теплых полов.

Какое давление выдерживает металлопластиковая труба

Так как при производстве изделий используется полиэтилен низкого давления, МП трубы выдерживают давление до 15 атмосфер, основное рабочее давление — 10 атмосфер.

При построении водопроводных или отопительных конструкций в частных домах давление может понижаться до 7-8 бар. При данном показателе в многоквартирных домах, возможны разрывы стенок.

Такие показатели позволяют применять металлопластиковые конструкции при добыче металлов на больших глубинах, так как они смогут выдержать давление нескольких слоев земных пород.

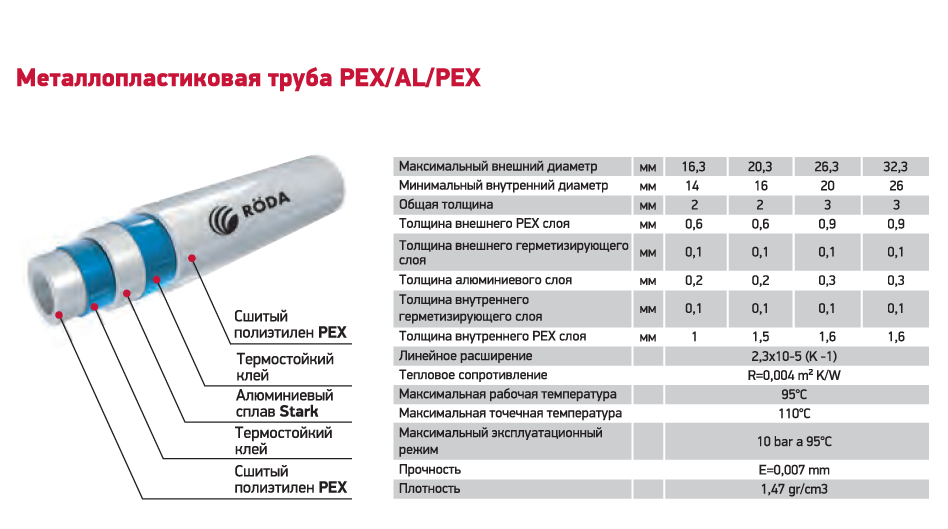

Структура и технология изготовления

Секрет неугасающего покупательского спроса кроется в уникальной структуре, совмещающей в себе полезные свойства металла и полимера – прочность и гибкость.

Чтобы понять конструкцию трубы из металлопластика достаточно посмотреть на её срез. Даже невооружённым взглядом отчётливо видно 5 основных слоёв:

Срединный алюминиевый или сетчатый каркасный слой, являющийся «скелетом» и барьерным элементом всей конструкции.

Кроме прочего слой алюминиевой фольги предотвращает эффект диффузии кислорода и минимизирует эффект теплового расширения полимера в результате воздействия высоких температур.

Внутренний и наружный пластиковый.

Помимо дополнительной прочности пластик выполняет функцию защиты металлической прослойки от коррозии, которая неизбежно возникает при длительном контакте с водой и при использовании фитинговых элементов из стали или латуни. Также полимерное покрытие предотвращает образование конденсата и снижает индекс теплоотдачи металлического трубопровода, делая его безопасным и энергоэффективным при транспортировке горячего теплоносителя.

Две клеевые прослойки, связывающие между собой полимер и алюминий.

Плюсы и минусы изделия

По сравнению с другими видами пластиковых и металлических труб для отопления, металлопластиковые обладают рядом достоинств, к которым относятся:

• полная антикоррозийность и отсутствие образования внутренних отложений;
• химическая устойчивость к воздействию большинства агрессивных сред и токсических веществ;
• высокие антистатические и диэлектрические свойства материала;
• низкое внутреннее гидравлическое сопротивление трубы, обеспечивающее ее высокую пропускную способность;
• небольшая теплопроводность, уменьшающая интенсивность образования конденсата;
• высокая экологичность и эстетичный дизайн;
• небольшой вес и низкая стоимость;
• высокая надежность соединений при использовании пресс-фитингов, что позволяет осуществлять скрытую прокладку трубопроводов;
• высокая гибкость обеспечивает минимальные радиусы изгиба труб и не требует применения при монтаже дополнительных угловых элементов;
• удобство транспортировки, монтажа и ремонта за счет пластичности материала и разъемности соединений;
• универсальность применения для различных инженерных систем и коммуникаций (отопление, водоснабжение и т.д.);
• газонепроницаемость изделия позволяет защищать элементы трубопроводных систем (насосов, котлов, радиаторов и пр.) от негативного воздействия кислорода;
• хорошие шумопоглощающие свойства обеспечивают тихую транспортировку жидкости по трубопроводу;
• износостойкость и долговечность эксплуатации, не требующая дополнительного обслуживания.

Недостатки металлопластиковых труб :

Если использовать трубы без фитингов, происходит растрескивание наружного слоя

низкая устойчивость к механическим повреждениям;

небольшая термостойкость по сравнению с металлическими трубами;
высокий показатель теплового линейного расширения, из-за которого приходится устанавливать специальные компенсирующие устройства на длинные участки трубопровода;
из-за температурный перепадов крепления обжимных фитингов ослабевают, поэтому их нужно периодически подтягивать;
для монтажа труб нужны обжимные (компрессионные) фитинги, но их присутствие делает невозможным скрытую прокладку трубопроводов;
сужение проходного сечения МП трубопроводов в местах установки соединительной и запорной арматуры;
высокая стоимость соединительной и запорной арматуры, которая нужна для прокладки трубопровода.

Отдельно нужно отметить низкую морозоустойчивость труб из металлопластика, что вызывает расслоение и разрыв труб при замерзании в них жидкости.

С этим эффектом можно бороться двумя способами :

1. заранее утеплить трубы ещё во время их установки (обзор изоляционных материалов );
2. вместо воды в качестве теплоносителя для систем отопления использовать незамерзайку .

Соблюдение правил монтажа и эксплуатации труб из металлопластика позволяет избежать негативного влияния большинства этих недостатков.

Виды металлопластиковых труб

На данный момент производители металлопластиковых труб используют четыре вида композитного сырья на основе технологий PE, PE-RT, PE-X и алюминия. Комбинируя эти техники производства, достигается получение конечной продукции с разными технологическими и эксплуатационными характеристиками.

Маркировка:

• PE-X / AL / PE
• PE-X / AL / PE-X
• PE-RT / AL / PE-RT
• PE-RT / AL / PE-X

Системы из металлопластиковых трубРасшифровка маркировки:

PE – защитный слой из полиэтилена повышенной плотности.

PE-RT – внутренний несущий или внешний защитный слой из полиэтилена повышенной термостойкости.

PE-X – внутренний несущий или внешний защитный слой из высокопрочного поперечно сшитого полиэтилена повышенной термостойкости.

AL – однородный, сваренный по всей длине алюминиевый средний слой.

Устройство слоев – качественное производство

Как производят металлопластиковые трубы

Главная составляющая – алюминиевый несущий слой, придающий изделию жесткость. Снаружи и изнутри к нему приклеен толстый полиэтилен. Подобная конструкция позволяет в полной мере использовать положительные свойства двух различных материалов, нейтрализуя отрицательные.

Полиэтилен нейтрализует склонность алюминия к коррозии и образованию отложений на внутренней поверхности, а алюминий смягчает большое расширение полиэтилена и его неустойчивость к ультрафиолетовым лучам.
Надежность и срок службы металлопластика зависит от качества клея, которым скреплены все пять слоев. Именно клей не допускает расслоения при монтаже и колебаниях температуры.

Характеристики металлопластиковых патрубков

К главным характеристикам патрубков из полимера и алюминия относят:

Внутренний диаметр. Необходим для соединения с фитингами и другими комплектующими. Характеризует пропускную способность трубы.
Наружный радиус

На него обращают внимание при проведении замеров и покупке изделия. Показатели варьируются в пределах 16-63 мм.
Толщина прослойки

Подбирается с учетом сечения и бывает 2-3,5 мм.

Дополнительные характеристики:

• Радиус изгиба. Имеет разные размеры: от 80 мм при наружном сечении 16 мм до 550 мм с диаметром 40 мм. Данные приведены для ручного изгиба трубы. При пользовании трубогибом радиус может быть больше.
• Количество жидкости на 1 п. м. Определяется в литрах и зависит от характеристик изделия.
