Как собрать кровать трансформер: виды конструкции, процесс пошагово.

Подготовительные работы

Дизайн детских кроватей различается. Например, варианты маятникового типа несколько другие, чем модели трансформеры, кресла-качалки или же мебель на петлях. Процесс сборки купленных товаров происходит в 2 этапа. Он включает подготовку составляющих и монтаж элементов.

Чтобы в комфортных условиях и качественно собирать кровать, нужно выполнить следующее:

удалить ненужные детские предметы;
переместить лишнюю мебель, высвободив тем самым пространство, важное для удобства монтажа.

Важно тщательно проверить все металлические и деревянные составляющие, что имеются в комплекте. Их число должно отвечать сведениям, обозначенным в инструкции. В случае обнаружения недостающего элемента требуется незамедлительно позвонить в магазин

В случае обнаружения недостающего элемента требуется незамедлительно позвонить в магазин.

Стоит также удостовериться, что нет недостатков у деревянной поверхности. Для этого все предметы мебели кропотливо проверяются на целостность. Если обнаружены сколы или старые трещинки, нужно возвратить товар, поскольку повреждения угрожают безопасности малыша.

Затем следует рассортировать все детали. Стенки, боковые части и другие элементы нужно собрать внизу на полу в отдельные группы, с учетом формы и размера. Если схемы сборки кровати нет, то нужно отыскать её в доступных источниках информации. Соблюдение алгоритма сборки поможет избежать проблем, тем более тем людям, которые в первый раз сталкиваются с подобной работой.

Материал, необходимый для сборки кровати-трансформера

Забегая вперёд, скажем, что у форумчанина получилось построить кровать-шкаф, ничем не отличающуюся и даже превосходящую промышленные образцы. Ширина «трансформера» – 1640 мм, длина в разложенном состоянии – 2130 мм, высота – 500 мм.

По словам avamonster-а, добиться успеха и сделать всё, как надо, с первого раза, без многочисленных переделок и изменений, ему помог sketchup. Потратив на изучение программы с «0» три месяца, форумчанин набросал виртуальные модели кровати и её узлов, которые можно крутить на экране монитора.

Шкаф-кровать своими руками, чертежи:

Подобный подход позволил избежать множества ошибок. Ведь многие начинающие мастера часто забывают главную строительную поговорку: «семь раз отмерь, один раз отрежь». Попытка всё и сразу воплотить «в металл», без чертежей и грамотного расчёта нескольких вариантов, приводит к порче материала из-за постоянного внесения изменений в конструкцию изделия.

После того, как было принято решение делать шкаф-кровать с размерами и чертежами, форумчанин приступил к изготовлению кровати-трансформера. Для этого ему потребовалось:

Листы ДСП – 1580х995х16 мм. Распил в размер, и кромкование торцов плит делалось «на стороне». На это ушло 12 тыс. руб.

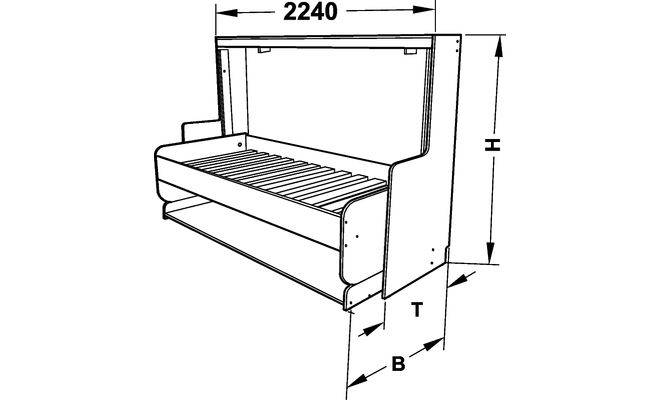

Стол-кровать

Этот вид мебели особенно актуален для детских комнат. Прежде всего, два предмета мебели совмещаются в одном, значительно экономя пространство, так необходимое для ребенка. Кроме этого, ребенку без сомнения понравится такая необычная кровать.

Сложный составной механизм, связывающий между собой каркас кровати и стол, позволяет легким усилием трансформировать конструкцию в два положения – кровать и стол. Осуществить переход из одного положения в другое на практике оказывается гораздо легче, чем разложить диван-книжку.

Цена на качественные трансформеры от производителей довольно высока. Но при определенных навыках работы с деревом и такими инструментами, как дрель и шуруповерт, а также  терпении и усердии, вполне можно собрать умную кровать самостоятельно.

Сделать обычную кровать своими руками не составляет труда. Если у вас уже есть опыт изготовления домашней мебели – это очень хорошо. Но нужно помнить, что мы собираем два разных предмета мебели, соединенных довольно сложным механизмом трансформации. Поэтому здесь скорее пригодится опыт самостоятельной сборки раскладных диванов.

Разновидности моделей

Производители выпускают широкий ассортимент кроватей, встроенных в шкаф. Все устройства отличаются между собой по разным параметрам.

В зависимости от размещения спальной поверхности, выделяют два основных вида:

1. Горизонтальные. Такую конструкцию можно установить только вдоль длинной капитальной стены, не заставленной другими предметами интерьера. В продаже встречаются только односпальные варианты. Чаще всего этот тип используется для обустройства спального места детей, подростков.
2. Вертикальные. Самые распространенные и востребование модели. В этом случае кровать боковыми сторонами расположена перпендикулярно шкафу, а в поднятом виде занимает всю его высоту, являясь частью его фасада. Подойдет для установки в комнате с потолками, высота которых превышает 2,4 м.

По типу механизма выделяют четыре основных подвида: выкатные, откидные, поворотно-откидные, комбинированные. Рассмотрим эти варианты более подробно. Остановимся на их характерных чертах, конструктивных особенностях.

Выкатные

Механизм выкатной кровати помещается в любой фасад. Современные модели оснащены электрическими проводами, направляющими рейками и секционным матрасом. Рабочая часть конструкции занимает нижний уровень шкафа, верхушка остается свободной. Скорость, направление движения задается с пульта.

Высокотехничная модель удобна в использовании, имеет оригинальный дизайн. Вмонтировать в шкаф можно модель любого размера. Конструкция состоит из нескольких секций, которые по мере выдвижения из специального короба раскладываются. Такие кровати занимают в несколько раз меньше площади, чем обычные раскладные матрасы.

Откидные

В сложенном состоянии кровать имеет вид обычного фасада шкафа. Лицевая сторона может быть декорирована зеркалами, дверцами. Чтобы разложить изделие, надо потянуть за верхний край матраса и опустить на пол. По сравнению с другими моделями, откидной вариант занимает много места, габариты максимально приближены к стационарным кроватям.

Откидная кровать отлично впишется в квартиру студийного типа или с обычной планировкой. Она может примыкать к стене горизонтально или вертикально с помощью различных механизмов. В разложенном виде основание с матрасом размещается на ножках.

Поворотно-откидные

Модели имеют схожесть с откидными кроватями, но их механизм работает по другому принципу. Места для размещения такой мебели потребуется много, поскольку вращение при открытии шкафа предусмотрено в одну из сторон.

Поворотная кровать подходит для просторных комнат. Ее основой может стать любая мебель (стеллажи с книгами, плательные шкафы). Управление осуществляется дистанционно, поэтому для создания крепежных систем должны быть использованы прочные сплавы. Преимущественное отличие поворотных конструкций для отдыха – стеллажи и полки на обратной стороне кровати всегда будут оставаться в одном привычном положении, поэтому их можно делать открытыми.

Советуем изучить — Утепление фундамента пенополистиролом — как все сделать правильно

Комбинированные

Такие предметы мебели могут одновременно выполнять несколько функций. Единая конструкция может состоять из шкафа, удобных ящиков, кровати, стеллажа. Некоторые модели могут трансформироваться в диван с последующим горизонтальным разложением всех частей.

Единственным недостатком комбинированных изделий является их высокая стоимость, но практичность и многофункциональность компенсируют этот фактор. Большое количество вариантов комбинаций, размеров позволяет использовать конструкцию во многих помещениях. Она может раскладываться в любом направлении.

Поэтапная схема сборки трансформера для малогабаритной квартиры

Подготовка

Приняв решение сделать мебель трансформер своими силами, необходимо все тщательно продумать. Начать следует с:

• создания подробного чертежа;
• определения размеров;
• выбора материалов;
• подготовки инструментов;
• подбора цветового решения и дизайна.

Размеры

Размер спального места выбирается согласно свободному пространству помещения. Если комната просторная и светлая, можно сделать довольно габаритную мебель с просторным двуспальным местом. Для супружеских пар подойдут кровати, размерами от 1600х2000  до 1800х2000.

А вот для детей, подростков и одиноких людей можно остановить выбор на изделиях, размерами от 1200х1900 до 1500х1900.

Совет. Для небольших тесных комнат лучше выбирать модели с горизонтальным положением кровати.

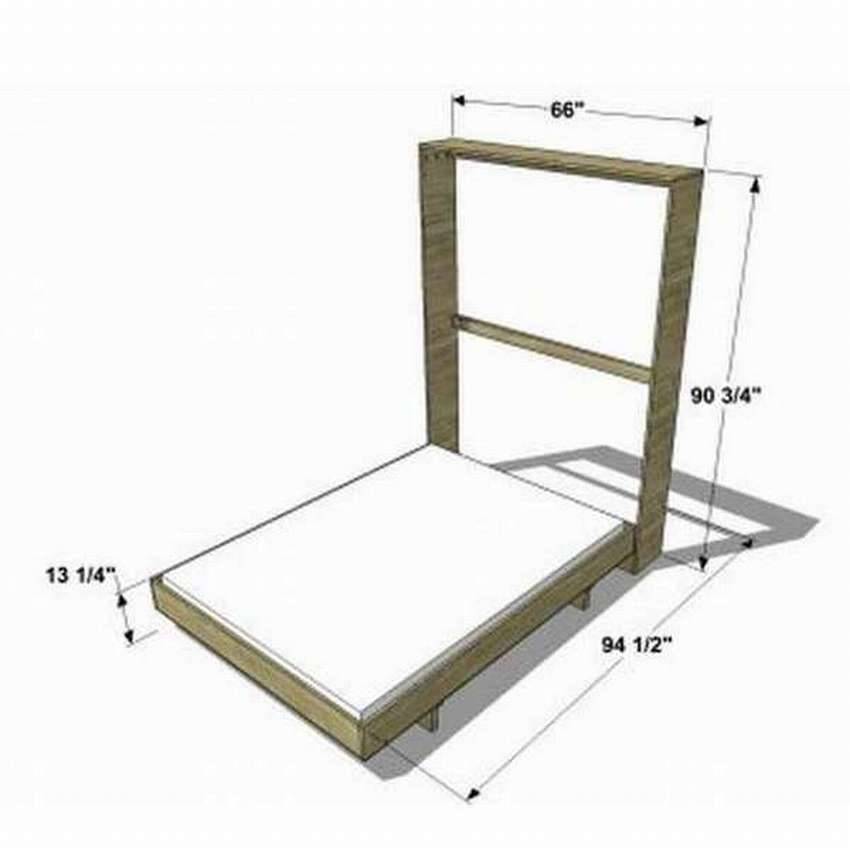

Чертеж с размерами

Создание эскиза является важным моментом в изготовлении мебели. Его можно сделать своими силами с помощью карандаша, линейки и листа, можно заказать в специальной компании, где вам произведут точные расчеты, исходя из модели шкафа-кровати.

Совет. Если вы хорошо владеете персональным компьютером, можно скачать специальную программу по раскрою мебели. Она создаст грамотный и точный чертеж всех элементов мебели.

Если пользоваться услугами профессионалов или компьютерной программой, с помощью грамотно составленного чертежа проще будет собирать мебель своими силами, так как в чертежах не будет неточностей. А при самостоятельном расчете, не имея навыков в данной сфере, можно столкнуться с определенными трудностями. Например, могут не совпадать размеры деталей и тому подобное.

Инструменты и материалы

В подготовительный этап сборки входит подготовка инструментов и материалов. Чаще всего, мебель трансформер изготавливаются из натурального дерева или ламинированного ДСП. Что касается массива, он обладает следующими качествами:

• натуральностью;
• долговечностью;
• устойчивостью к механическим повреждениям.

ЛДСП является:

• прочным и надежным;
• доступным в цене;
• богатым на интересные текстуры, фактуры и цветовые решения.

Из инструментов потребуется подготовить или приобрести:

• шуруповерт;
• дрель;
• электрический лобзик;
• рулетку;
• мебельные шурупы;
• саморезы;
• шлифовальную машину;
• шестигранные ключи;
• набор отверток;
• откидной механизм и прочую фурнитуру.

Как сделать самому в домашних условиях?

После создания чертежа, покупки расходных материалов, подготовки инструментов, можно приступать к изготовлению мебели.

Одни предпочитают изготавливать детали своими руками с помощью имеющегося чертежа и необходимых электроинструментов. Другие – пользуются услугами компаний, где делают распил всех деталей. Второй вариант более удобный.

После распила и торцевания деталей все, что от вас потребуется – просверлить отверстия в нужных местах и в правильном порядке собрать мебель.

Сборка шкафа-кровати делится на определенные этапы:

1. Сначала собирается корпус шкафа, в середине которого, будет скрываться спальное место. Состоять такой корпус должен из: задней стенки, плинтуса и полки для упора. Все детали необходимо крепить друг к другу саморезами на расстоянии 25 см друг от друга. Собранный корпус шкафа устанавливается на заранее подготовленное место.
2. Следующим этапом будет установка собранного корпуса на место и его фиксация к стене.
3. Теперь можно приступать к сборке основания кровати. Оно состоит из рамки с досками, и его высота должна четко соответствовать размерам матраса.
4. Теперь после сборки всех остальных частей изделия, прочно фиксируем основание с коробом с помощью саморезов.
5. Крепим откидной механизм согласно прилагаемой производителем инструкцией.
6. Завершающим этапом сборки является соединение корпуса с остальными элементами и установки фасада.

Важно. Мебель необходимо устанавливать на идеально ровную поверхность

Основание спального места должно строго подходить под размеры собранного каркаса шкафа

Основание спального места должно строго подходить под размеры собранного каркаса шкафа.

Установка фасада является финишным этапом декорирования шкафа-кровати. Лучше всего выбирать глухие фасады из ЛДСП.

В завершение сборки, шкаф-кровать трансформер можно укомплектовать полками для книг, стеллажами и другими элементами.

Вот и весь несложный процесс изготовления шкафа-кровати своими руками. Теперь потребуется установить заранее приобретенный матрас и надежно зафиксировать его ремнями безопасности.

Важно. На фальшдверях ни в коем случае нельзя использовать зеркала. Так как они не предназначены на такие нагрузки и со временем могут треснуть.

Строим классический вариант стула-стремянки

Для того чтобы сделать стул стремянку трансформер своими руками точно по чертежам, потребуется минимальный комплект электроинструментов:

• Электролобзик с комплектом пил по дереву;
• Ручной электрофрезер с концевыми фрезами на 25 мм и 30 мм;
• Сверлильный станок или дрель с приспособлением для точной вертикальной сверловки;
• Полировальный аппарат с насадкой по дереву;
• Шуруповерт;
• Комплект столярных струбцин.

Так как данная конструкция, кроме функций лестницы, будет также использоваться в качестве предмета мебели, лучше всего подобрать схему с элементами резьбы и декора.

В большей части стулом-стремянкой будут пользоваться, как предметом мебели, поэтому имеет смысл сделать его максимально красивым и привлекательным. В данном случае декоративные элементы практически не используются, на боковинах выполняются окна – выборки, для того чтобы сделать конструкцию легче и придать ей более изящный вид.

Конструктивно каждая часть стула-стремянки состоит из двух боковин, между которыми вклеены четыре поперечные ступеньки. Одна из ступеней выполняет функцию сиденья, остальные используются только для подъема по лестнице.

Первоначально потребуется перенести контуры боковых стоек стула стремянки на доски. Это можно сделать двумя способами. В первом случае контуры переносятся с помощью прорисовки линий с помощью копировальной бумаги. Второй способ позволяет сделать работу намного быстрее — можно просто распечатать контуры деталей будущего стула-стремянки и наклеить бумагу на деревянную заготовку.

На первом этапе нужно сделать продольные пазы или пропилы на каждой боковине большой и малой частей стула-стремянки, как на фото. Пазы необходимо сделать по двум причинам, во-первых, они будут необходимы при дальнейшей обработке заготовок. Во-вторых, в пазы будут вставляться дощечки ступеней. Если сделать крепление ступеней только на саморезах, жесткость стула-стремянки будет очень небольшой, и вся конструкция быстро развалится под весом человека.

Далее сверлом и фрезой нужно сделать несколько сквозных отверстий, лучше всего в угловых точках внутренних контуров. Это нужно сделать, чтобы иметь возможность вырезать электролобзиком выборки по ажурной резьбе.

Вслед за внутренними контурами таким же способом вырезаем наружные линии боковин. После того как были вырезаны все четыре боковины, две для большей части стула-стремянки и две заготовки – для меньшей, потребуется сделать калибровку размеров, как на видео

https://youtube.com/watch?v=oQq1OMXHA1Q

Для этого две боковые заготовки складываются попарно и обрезаются на фрезере. Это позволяет сделать оба элемента стула–стремянки абсолютно идентичными по форме и размерам. Заодно снимаем фаски, заусенцы, обрабатываем поверхность шлифовальной и полировальной насадкой.

Ступени для стула–стремянки лучше всего сделать из дубовой доски, толщиной 15-20 мм. Для большой поворотной части стула нужно будет сделать три ступени, все три разного размера. Для меньшей стационарной части потребуется вырезать две ступеньки, и тоже разного размера. Вырезанные в размер заготовки ступенек аккуратно склеиваются с боковинами. Для этого нужно промазать места склейки столярным или эпоксидным клеем и вставить заготовки в пазы. Чтобы выдержать геометрию стула-стремянки, склейку лучше всего сделать с фиксацией в столярных струбцинах.

После того как клей высох, в обязательном порядке ступени стула-стремянки усиливают столярными саморезами. На этом этапе у нас получились две небольшие конструкции, одна похожа на короткий стул, вторая — на табурет. Чтобы сделать из них полноценную раскладную лестницу-стремянку, нужно соединить две части мебельной или рояльной петлей.

Внимание! Чтобы при пользовании вертикальная нагрузка на стул-стремянку не деформировала и не отрывала крепление петли, в конструкции используют специальные упорные штифты.

Последним элементом стула является спинка. Ее нужно сделать и установить на стул стремянку в обязательном порядке. В противном случае передние опоры лестницы будут неустойчивыми и достаточно быстро выйдут из строя.

Стул-стремянка практически готов к работе, нужно сделать наружную отделку морилкой или лаком.

Получилась симпатичная конструкция, которую можно не прятать, а наоборот, установить на кухне или в прихожей, где всегда есть работа для таких устройств.

Правила безопасной эксплуатации

Механизмы для подъема кровати повышают практичность и функциональность мебели. При эксплуатации подобных конструкций необходимо соблюдать несколько правил безопасности:

Шкафы-кровати должны надежно фиксироваться к стене при горизонтальном подъеме

Это особенно важно при наличии пружинных механизмов.
Во время поднятия либо опускания спального места пользователь должен находиться сбоку от предмета мебели.
Кровать с пружинным и ручным механизмом в поднятом положении необходимо дополнительно укреплять подпоркой.. Разновидности оснований для кровати — характеристики, плюсы и минусы. Разновидности оснований для кровати — характеристики, плюсы и минусы

Разновидности оснований для кровати — характеристики, плюсы и минусы

Модели с газовыми амортизаторами считаются наиболее безопасными. Спальное место надежно удерживается в горизонтальной позиции за счет полного вытягивания поршней устройства. В таком состоянии механизм не способен сжиматься самостоятельно. Некоторые производители дополняют конструкции специальными фиксаторами, которые будут полезны самым осторожным пользователям. Такие предметы обстановки неспособны резко опускаться. Даже если один из агрегатов сломается, мебель медленно займет исходное положение благодаря второму элементу.

Кровати, оснащенные подъемными механизмами, пользуются сегодня повышенным спросом. Причина популярности заключается в высокой функциональности и практичности мебели — в дополнительном отсеке удобно хранить постельные принадлежности, белье и другие габаритные вещи. Но перед тем как выбрать подходящее изделие, необходимо ознакомиться с разновидностями, типами, особенностями конструкций.

Откидная шкаф-кровать. Общие сведения

Заметка: Сейчас очень популярны кровати с встроенным диваном и столиком. Традиционный механизм считается с вертикальным положением. Горизонтальное разложение наиболее выигрышно смотрится в небольших прямоугольных помещениях, имеющих низкие потолки, таких как мансарда.

Особенности конструкции

Откидная кровать собирается из четырех составляющих:

• Подъемного механизма;

• магнитной застежки;
• Рамы;
• Шкафа.

Подъемный механизм бывает:

1. Пружинного типа, состоящего из прочных пружин из стали, располагаемых на раме, и делающие процесс поднимания и опускания каркаса плавным. Однако, после многолетнего постоянного эксплуатирования пружины необходимо будет корректировать;
2. С поршневым механизмом. Он считается долго служащим и меньше подвергается поломке.

Работу следует начинать с выполнения всех необходимых замеров и определения габаритов будущей кровати. Далее на основе полученных данных составляются эскизы и делается чертеж. Это поможет все до деталей спланировать все узлы устройства — каким способом будет выполняться крепление, подъем, длина и ширина конструкции.

Устройство кровати

Подъемную кровать составляют следующие узлы:

• Основа, закрепляемая на стене;

• каркас для подъемного корпуса;
• шарниры для соединения базовых элементов.

После планирования схемы делается детальный чертеж. На основе которого подготавливаются необходимые инструменты и приобретаются материалы.

Самой трудоемкой частью работы является монтаж устройства. Грамотная установка это гарантия надежности складного механизма. Построение складывающейся кровати заключается в конструировании рамы шкафа и короба кровати с присоединенными к нему ножками.

Виды матрасов

Делая расчеты нужно учитывать такие параметры:

• ширину спального ложа и бортиков;
• зазоры под механизм;
• толщину боковых сторон шкафа.

К примеру, если толщина конструкции 32 мм, то и боковая часть шкафа и зазор будут такой же ширины. Высота шкафа берется от размера основания.

Как сделать кровать шкаф своими руками

В этом руководстве по изготовлению полноразмерной откидной кровати шкафа своими руками показано, какие расходные материалы вам понадобятся, порядок работы, а также идеях, как сделать встроенные полки и столик. Подобный тип конструкции идеально подходит для гостевой комнаты и вообще для маленьких помещений. Если покупка новой складной кровати выходит за рамки вашего ценового диапазона, то вариант сделать кровать шкаф своими руками довольно разумная идея. Если вы когда-нибудь искали в интернете способы сделать складную кровать своими руками (возможно, именно поэтому вы здесь), то наверняка встречали массу идей. Конечно, на просторах интернета можно найти много чего, только пожалуйста, не верьте оптимистическим заголовкам и рассказам о том, что сделать самодельную кровать шкаф можно за 100 долларов.

Не будем отрицать, что это абсолютно невозможно, только автор этого проекта совершенно не понимает, как можно сделать кровать шкаф своими руками, которая будет надежной и долговечной. Да, если вы делаете все ее с нуля, это небольшие вложения, но все равно этой суммы не хватит. Да эта кровать собрана из комплекта Create a Bed и дополнительных материалов. В Интернете есть множество руководств и видео о том, как собрать откидную кровать с помощью этого набора. Тем не менее, автор хотел показать все этапы, чтобы вы поняли, насколько это может быть легко, добавив несколько советов из собственного опыта процесса сборки, которые упростят вам работу. Инструкция состоит из двух разделов. В первой части вы узнаете все и даже больше о сборке кровати шкафа, а во второй сможете прочитать инструкцию, как сделать письменный стол и боковые шкафчики. В общем, ссылки на две части под галереей. Заходите, читайте, узнаете много интересного.

Источник фото: lambertslately.com/2019/09/how-to-build-a-diy-murphy-bed-part-1.htmlИсточник фото: lambertslately.com/2019/09/how-to-build-a-diy-murphy-bed-with-desk-and-bookcases-part-2.html

Шкаф кровать с книжными полками

Для кого-то раскладная кровать шкаф, это ящик с дверцей, куда складывается кровать вертикальном полжении или боковой стороной, а для кого-то это шикарная мебель в стиле викторианской эпохи. Все в ваших руках. Хотите сделать такую же кровать шкаф как на фото? Руководствуясь инструкцией, которую можно прочитать на сайте автора этого проекта (ссылка под галереей), это вполне реально. Сборка откидной кровати не сложная, по крайней мере это намного проще, чем скажем собрать книжный шкаф, но требует большой точности. Чтобы подъемный механизм не заедал, а все детально идеально входили в нужные пазы, следует действовать строго по плану.

Источник фото: www.familyhandyman.com/woodworking/murphybed/

Простая шкаф кровать: вариант для маленькой комнаты

Есть много различных вариантов складных кроватей в шкафу, но они довольно дорогие, поэтому если вы решили пойти на более дешевую версию, можете ознакомиться с этой инструкцией, как сделать шкаф кровать своими руками, которую вы можете прочитать на сайте автора проекта, где также есть видео сборки.

Вам понадобится:

• 2 шкафа с дверьми
• Ножки для кровати
• Несколько досок на ваш выбор
• Петли
• Двойной матрас

Здесь использовали два шкафа, один шириной 1 м и шириной 50 см. Если будете делать односпальную кровать, то хватит и одного шкафа.

Источник фото: huskverna.com/ikea-hack-get-the-max-out-of-pax-murphy-bed/

Шкаф кровать с металлическим каркасом

Из этой инструкции вы сможете узнать, как сделать удобную шкаф кровать с металлическим каркасом.

Все этапы сборки вы можете посмотреть ниже на пошаговых фото. Если вас заинтересовал этот проект, ссылка на инструкцию находится ниже.

Источник фото: renosandoldhouses.blogspot.com/2013/08/diy-ikea-murphy-bed.html

Ножки и изголовье

Основное требование к ножкам трансформируемого шкафа-кровати — подвижность. Они должны беспрепятственно поворачиваться на 180 градусов. Металлические изделия — самые удобные, особенно если они соединены друг с другом одной планкой. Нюансы монтажа:

1. Определить длину ножек — замерить расстояние между полом и коробом.
2. Для расчета длины планки вычислить ширину короба для матраса.
3. Приобрести готовые ножки в магазине или сделать их самостоятельно — сварить, зачистить, вскрыть лаком.
4. Сделать сквозные дырки на опорах и коробе для крепления.
5. Зафиксировать ножки в планке, достигая середины деревянного бруса.

Финальный этап — проверка подвижности всех 4 опор. Они должны быть скрытыми в собранном шкафу, а при раскладывании прокручиваться так, чтобы создать устойчивую основу для кровати. Объединяющая их планка удерживает матрас на подматраснике.

Особенности и разновидности углового дивана-кровати, критерии выбора

Наиболее практичное и самое легкое в изготовлении изголовье — из поролона или синтепона. Оптимальная высота — от 60 до 100 см. Так на кровать можно будет сесть как на диван, облокотившись спиной о мягкую часть.

Сделать изголовье можно следующим способом:

1. Сложить кусок поролона с нужными параметрами в несколько слоев, обшить подходящей тканью — экокожей, велюром, флоком.
2. Прикрепить обивку к каркасу или прямо к стене, так как в собранном положении трансформера ее все равно не будет видно.

Чтобы упростить уход за текстилем, обшивку делают съемной, со скрытыми карманами. Так не придется стирать изголовье вместе с наполнителем. Если кровать-шкаф изготавливается для ребенка, мягкой должна быть не только верхняя часть, но и боковые стенки

Важно следить за соответствием высоты всех деталей

Инструкция по сборки кроватки с маятником и ящиком

Oliver Florencia EleganceАнтел Алита Кроватки с ящиком и универсальным маятником

Как собрать кроватку с маятником и ящиком:

1. Сборка и установка ложа.

• Соединить перемычки с основание ложе с помощью винтов, не затягивая их с двух сторон на 5 мм.
• Установить ламели в пазы и затянуть винтами.
• Соединить готовое ложе со спинками кровати с помощью винтов.

1. Установить заднее боковое ограждение. Закрепить сверху и снизу винтами.

1. Установить переднее подвижное ограждение.

• Забить штифт молотком тонким концом в отверстие подвижного ограждения.
• Металлические упоры завести в пазы в ножках спинки.
• Вставить направляющие в отверстие пластикового упора.
• Вставить кнопку в перекладину.
• Вставить в отверстие направляющую.
• Установить и закрепить пластиковый упор на винт.

Схема сборки кроватки Схема сборки кроватки

1. Собрать выдвижной ящик.

• Установить винты на перегородку между задней стенкой и фальш-панелью.
• Прикрутить на винты боковые стенки ящика к задней стенки и фальш-панели.
• Приложить и закрепить дно ящика гвоздями. Интервал между гвоздями — 10-15 см, отступ от края — 5 мм.
• Установить направляющие на саморезы.
• прикрутить ручки на фасад с помощью винтов.
• Установить фасад к фальш-панелям и закрепить винтами.

1. Прикрутить направляющие на боковую стенку корпуса с помощью саморезов.

1. Собрать корпус ящика кроватки.

Внимание! Данный этап только для кроватки с продольным маятником: Установить лопасти маятника на боковые стенки корпуса ящика.

Внимание! Для кроватки с поперечным маятником лопасти маятника на боковые стенки корпуса не ставить.
Закрепить заднюю стенку корпуса ящика на шканты и стяжки.
Установить нижнюю планку.

1. Установить крышку ящика.

• Вставить крышку ящика в паз.
• Установить верхнюю планку на винты.

Схема сборки выдвижного ящика Схема сборки корпуса ящика

1. Установка кровати на поперечный маятник.

• Положить кровать и корпус ящика на бок или во время сборки удерживать кровать сверху.
• Установить маятники на боковые спинки кровати с помощью винтов и втулок.
• Установить стопор для маятникового механизма.

Схема установки маятникового механизмаСхема установки поперечного маятника

1. Установка кровати на продольный маятник.

• Положить кровать и корпус ящика на бок или во время сборки удерживать кровать сверху.
• Установить маятники на лопасти кровати с помощью винтов и втулок.
• Установить стопор для маятникового механизма.

1. Установить подвижный ящик на направляющие.

Схема установки кроватки на продольный маятникУстановка ящика на направляющие

Как собрать кроватку с маятником и ящиком

Подробная инструкция сборки детской кроватки с маятником
