Светодиодные лампы на 220В: характеристики, маркировка, критерии выбора + обзор лучших брендов

Теоретический метод

Прекрасной подсказкой в этом случае является цвет свечения, внешняя форма и размеры полупроводникового прибора. Если корпус светодиода выполнен из прозрачного компаунда, то цвет его остаётся загадкой, разгадать которую поможет мультиметр. Для этого переключатель цифрового тестера переводят в положение «проверка на обрыв» и щупами поочерёдно касаются выводов светодиода. У исправного элемента в прямом смещении будет наблюдаться небольшое свечение кристалла. Таким образом, можно сделать вывод не только о цвете свечения, но и о работоспособности полупроводникового прибора. Существуют и другие способы тестирования излучающих диодов, о которых подробно написано в данной статье.

Светоизлучающие диоды разных цветов изготавливают из различных полупроводниковых материалов. Именно химический состав полупроводника во многом определяет напряжение питания светодиодов, точнее, падение напряжение на p-n-переходе. В связи с тем, что в производстве кристаллов используют десятки химических соединений, точного напряжения для всех светодиодов одного цвета не существует. Однако есть определённый диапазон значений, которых зачастую достаточно для проведения предварительных расчетов элементов электронной цепи.

С одной стороны, размер и внешний вид корпуса не влияют на прямое напряжение светодиода. Но ,с другой стороны. через линзу можно увидеть количество излучающих кристаллов, которые могут быть соединены последовательно. Слой люминофора в SMD светодиодах может скрывать целую цепочку из кристаллов. Ярким примером является миниатюрные многокристальные светодиоды от компании Cree, падение напряжения на которых зачастую значительно превышает 3 вольта.

В последние годы появились белые SMD светодиоды, в корпусе которых размещено 3 последовательно соединённых кристалла. Их часто можно встретить в китайских светодиодных лампах на 220 вольт. Естественно убедиться в исправности LED-кристаллов в такой лампе при помощи мультиметра не удастся. Стандартная батарейка тестера выдаёт 9 В, а минимальное напряжение срабатывания трёхкристального белого светоизлучающего диода – 9,6 В. Также встречаются двухкристальная модификация с порогом срабатывания от 6 вольт.

Узнать все технические характеристики светодиода можно из интернета. Для этого нужно скачать datasheet на схожую по внешним признакам модель, обязательно такого же цвета свечения, сверить паспортные размеры с действительными и выписать номинальные значения тока и падения напряжения. Следует учитывать, что данная методика весьма приблизительна, так как в одинаковом корпусе могут быть изготовлены светодиоды на 20 мА и на 150 мА с разбросом напряжения до 0,5 вольт.

Преимущества и недостатки светодиодов

Ещё недавно на вершине популярности были люминесцентные лампы, но за несколько лет они были вытеснены LED-светильниками.

Последние годы светодиодное освещение завоевало львиную рыночную долю благодаря множеству потребительских достоинств, среди которых можно выделить следующие:

1. Экономичность. Новые LED-светильники потребляют в 9-10 раз меньше электроэнергии, чем аналогичные по световому потоку лампы накаливания.
2. Долговечность. Срок беспрерывной службы хороших светодиодов исчисляется годами, хотя их светимость и несколько снижается со временем.
3. Высокий КПД, благодаря которому лампы практически не нагреваются.
4. Безопасность. При повреждении LED-лампы не образуется острых осколков и не выделяются вредные вещества. В излучаемом потоке отсутствует УФ излучение.
5. Возможность регулирования цветовой температуры.
6. Высокая прочность светодиодов.
7. Регулирование яркости свечения.
8. Работоспособность в широком диапазоне температур.
9. Широкий ассортимент. Возможность выпуска осветительных приборов произвольной формы.

Многочисленные плюсы светодиодных ламп способствуют массовому переходу потребителей на эти источники освещения.

Чтобы обеспечить себе преимущества LED-светильников в полной мере, следует покупать модели именитых брендов, которые гарантируют качество своей продукции

Однако LED-светильники имеют и свои минусы, о которых следует помнить при покупке:

1. Дороговизна. Стоимость дешевых LED-ламп в 4-5 раз выше ламп накаливания.
2. Использование матовых колб ухудшает визуальные эффекты хрустальных люстр.
3. Стремительное падение светимости при регулярном перегреве.
4. Световое мерцание у дешевых моделей, которое негативно сказывается на зрении и общем самочувствии.
5. Однонаправленность света, которая заставляет применять радиальное расположение светодиодов.
6. Электронные компоненты дешевых LED-ламп ломаются быстрее, чем перегорает кристалл, что сокращает реальный срок эксплуатации.
7. Некорректная работа при подключении к выключателю с индикатором.

Несмотря на недостатки светодиодных ламп, население продолжает их покупать. Реальная экономия достигается лишь за 3-4 года и только при условии работоспособности всех приобретенных светильников. Поэтому целесообразность их покупки ещё стоит оценить.

Виды светодиодных источников света

Все светодиоды можно разделить на две большие категории: индикаторные и осветительные. Первый вид используется в электротехнике для подсветки приборных панелей, дисплеев, сигнальной индикации, а также в прочих устройствах, не требующих большого светового потока.

А осветительные светодиоды применяются как раз в бытовых LED-лампах. Такие светильники можно классифицировать по назначению, внешнему строению и типу источников излучения.

По сфере использования

LED-лампы захватывают все больше технологических ниш. Они используются в бытовой электронике, промышленности и торговом оборудовании.

LED-прожекторы для уличного освещения изготавливаются преимущественно на основе одного крупного светодиода, поэтому регулировать их яркость не представляется возможным

Основными областями применения светодиодных ламп являются:

1. Уличное освещение.
2. Высокопроизводительные прожектора.
3. Освещение промышленных помещений и квартир.
4. Сельское хозяйство. Используются лампы со спектром излучения, способным инициировать фотосинтез.
5. Автомобильные фары.
6. Подсветка продукции в торговых витринах.
7. Освещение пространства во взрывоопасных средах.

Большое число сфер использования LED-освещения обусловлено различиями в характеристиках светодиодов и излучаемом ими спектре. Постоянно разрабатываются инновационные типы ламп, которые позволяют занять новые рыночные ниши.

По внешнему виду

Одна из причин распространенности LED-ламп – минимальный размер их полупроводниковых кристаллов. Благодаря этому светильники могут приобретать самую разнообразную форму.

Мощные светодиодные устройства не рекомендуется устанавливать в местах с ограниченной циркуляцией воздуха – это может вызвать перегрев светодиода

Основными конструкциями LED-ламп являются:

1. Классическое исполнение по типу лампы накаливания с цоколем. Такие светильники обычно содержат несколько разнонаправленных светодиодов.
2. «Кукуруза». Такая лампа имеет вид цилиндра, облепленного со всех сторон светодиодами.
3. Лентообразные LED-светильники, в которых отдельные кристаллы последовательно расположены на узкой тонкой подложке.
4. Прожекторы с одним крупным светящимся кристаллом.
5. Точечные потолочные светильники.

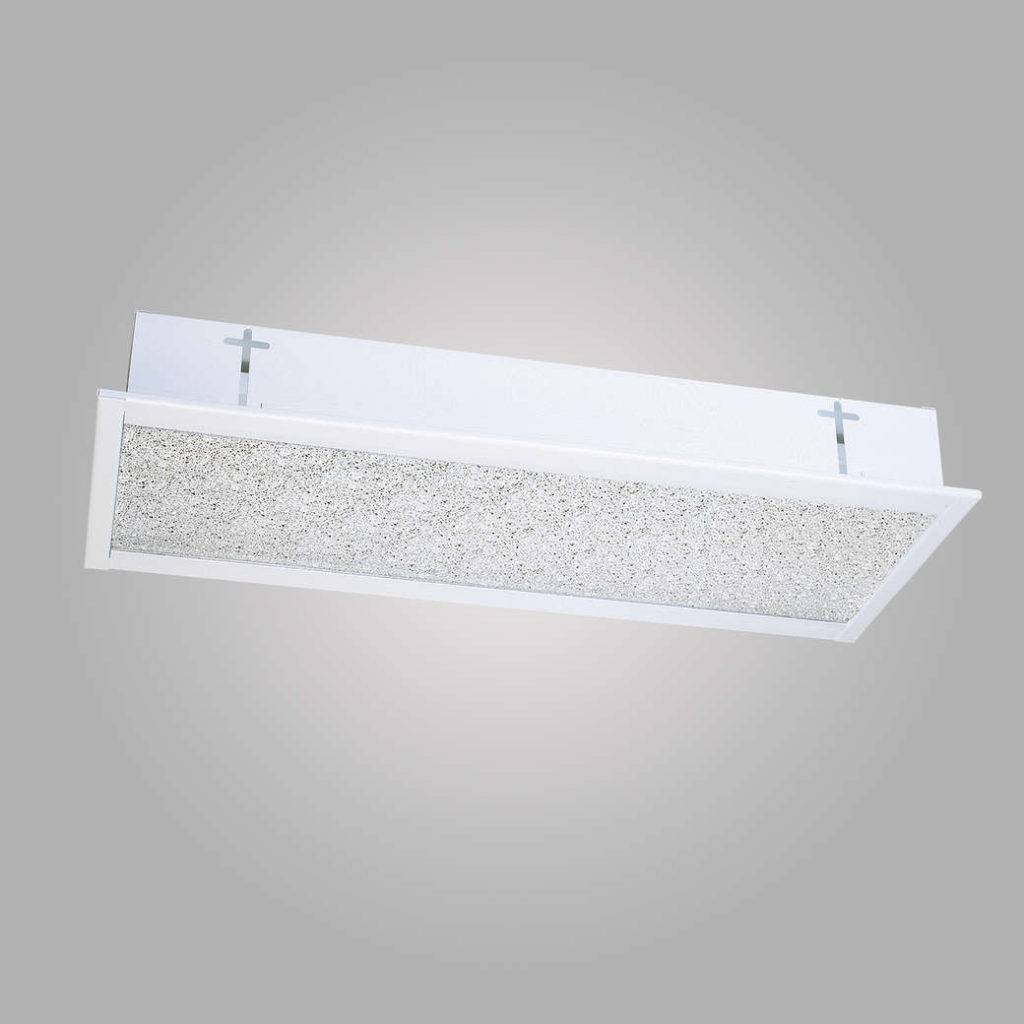

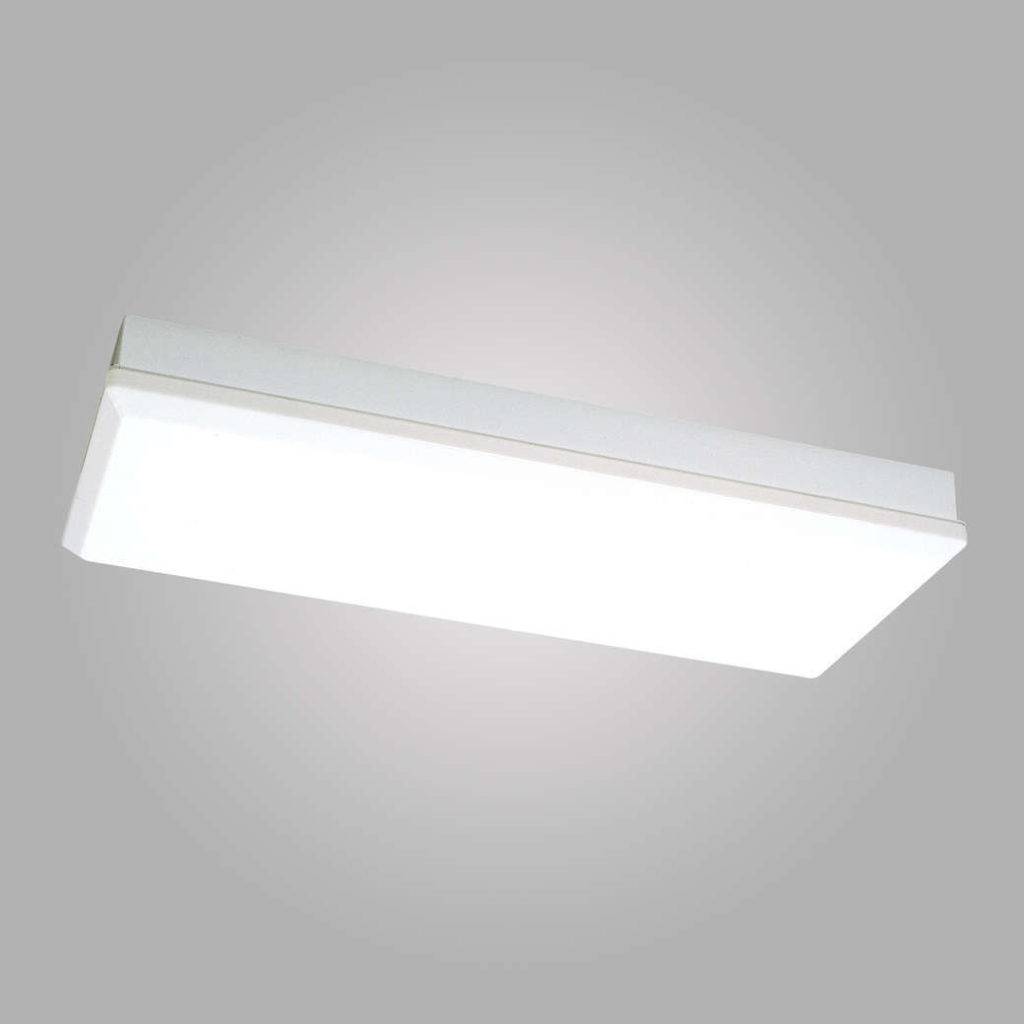

6. Плоские LED-панели круглой, прямоугольной или произвольной формы.

Маленький размер и непритязательность светодиодов к месту установки позволяет изготавливать на их основе дизайнерские светильники необычной формы. А низкий нагрев LED-ламп не препятствует их размещению вблизи гипсокартонных и пластиковых поверхностей.

По типу светодиодов

Осветительные светодиоды разделяются по своей физической структуре на несколько видов, каждый из которых имеет свои особенности и преобладающие сферы применения.

Изготавливаются LED-лампы трёх основных типов:

1. SMD (светодиоды для поверхностного монтажа).
2. COB (устройство на чипе).
3. Filament (светодиодная нить).

У светодиодов поверхностного монтажа низкая светимость, но их можно самостоятельно припаивать к любой поверхности, не боясь перегрева.

Поэтому они часто используются при изготовлении светодиодных лент и переносных фонарей. Угол излучения у SMD-светодиодов составляет 90-130 градусов, поэтому для освещения всего помещения вокруг лампы необходима радиальная схема размещения кристаллов на основании.

Мощность LED-лампы со светодиодными нитями зависит от количества стеклянных волокон, их длины и характеристик размещенных на них кристаллов

COB-светодиоды представляют собой кристаллы с высокой светимостью, размещенные на металлической подложке. Она предназначена для отвода тепла, образующегося в процессе работы.

Угол излучения устройств на чипе приближается к 180 градусам, поэтому они слабо подходят для узконаправленного освещения. COB применяют при производстве прожекторов и премиум-ламп.

Светодиодные нити представляют собой ряд миниатюрных кристаллов, последовательно размещенных на стеклянном волокне. Иногда вместо стекла используются другие прозрачные материалы. Такая структура позволяет сделать круговое освещение равномерным.

Основной проблемой мощных небольших светодиодов является перегрев, который уменьшает срок их эксплуатации и уровень светового потока.

Как выбрать светодиодную лампочку

При выборе светодиодной лампы стоит обратить внимание на следующие параметры:

1. Фактическая или эквивалентная мощность;
2. Световой поток;
3. Цветовая температура;
4. Индекс цветопередачи;
5. Коэффициент пульсации.

Мощность светодиодной лампы может определяться фактически или эквивалентно. Первый параметр показывает, сколько электричества потребляет устройство. Она может быть очень маленькой – буквально 6-10 Ватт, но это не должно смущать. Потому что светодиоды потребляют минимум электротока. Так, 6-ваттная светодиодная лампа светит настолько же ярко, как 40-ваттая лампа накаливания; а 10-ваттная светодиодная – как 60-ваттная накаливания.

Собственно, именно этот параметр может быть указан на упаковке – «эквивалентно 40 Вт лампе накаливания», «эквивалентно 60 Вт лампе накаливания».

Световой поток – параметр, который определяет яркость лампочки. Более объективен, чем фактическая или эквивалентная мощность. Светодиодные лампочки с потоком 400 лм схожи по яркости с 40-ваттными лампами накаливания, 600 лм – с 60-ваттными, и 1000 ли – со 100-ваттными.

Цветовая температура – параметр, описывающий, будет лампа светить тёплым или холодным светом. Так:

1. До 2800 К – «тёплый жёлтый», как у старых ламп накаливания;
2. Около 3000 К – «тёплый белый», как у современных ламп накаливания;
3. Около 4000 К – «нейтральный белый», для кухонь и офисных помещений;
4. Около 5000 К – «холодный белый», для хозяйственных помещений. В доме с такой лампой будет некомфортно, да и она вызывает сильную нагрузку на глаза.

Индекс цветопередачи – важный параметр, определяющий, насколько сильно свет от лампочки будет влиять на оттенки окружающих предметов. Он обозначается характеристиками CRI или Ra. Рекомендуется, что индекс цветопередачи был не менее 80, а лучше – 90 или выше.

При низком индексе цветопередачи предметы вокруг будут выглядеть серыми или неестественно-жёлтыми, что влияет не только на настроение, но и на общий уровень комфорта в помещении.

Коэффициент пульсации показывает равномерность свечения. У большинства хороших светодиодных ламп он составляет около 5%. Если коэффициент пульсации больше 35%, такую лампу лучше не использовать – она будет приводить к серьёзной нагрузке на глаза.

Другие характеристики особого влияния на эксплуатационные параметры не оказывают. Поэтому их можно не рассматривать – ну или выбирать светодиодные лампочки исходя из своих пожеланий и требований.

Типы светодиодных источников света

Все светодиоды можно разделить на две большие категории: индикаторные и световые. Первый вид используется в электротехнике для освещения приборных панелей, дисплеев, индикации сигналов, а также в других устройствах, не требующих большого светового потока.

А светодиоды используются только в бытовых светодиодных лампах. Эти устройства можно классифицировать по назначению, внешнему устройству и типу источников излучения.

По области использования

Светодиодные лампы завоевывают все новые и новые технологические ниши. Они используются в бытовой электронике, промышленности и торговом оборудовании.

Светодиодные прожекторы уличного освещения в основном изготавливаются на основе большого светодиода, поэтому его яркость не регулируется

Основные области применения светодиодных ламп:

1. Уличное освещение.
2. Высокопроизводительные проекторы.
3. Освещение производственных помещений и квартир.
4. Сельское хозяйство. Используются лампы со спектром излучения, способным инициировать фотосинтез.
5. Автомобильные фары.
6. Выделение товаров на торговых витринах.
7. Освещение пространства во взрывоопасных средах.

Большое количество областей использования светодиодного освещения обусловлено различиями в характеристиках светодиодов и спектре, который они излучают. Постоянно разрабатываются инновационные типы ламп, которые позволяют им занимать новые рыночные ниши.

Видимо

Одна из причин преобладания светодиодных ламп – минимальный размер их полупроводниковых кристаллов. Благодаря этому светильники могут принимать самые разные формы.

Не рекомендуем устанавливать мощные светодиодные устройства в местах с ограниченной циркуляцией воздуха – это может привести к перегреву светодиода

Основные конструкции светодиодных ламп:

1. Классический вариант в виде лампы накаливания с цоколем. Такие светильники обычно содержат несколько разнонаправленных светодиодов.
2. “Кукуруза”. Такой светильник выглядит как цилиндр, со всех сторон покрытый светодиодами.
3. Светодиодные светильники в форме ленты, в которой отдельные кристаллы последовательно размещены на тонкой и узкой подложке.
4. Точечные светильники с большим ярким кристаллом.
5. Точечные потолочные светильники.
6. Плоские светодиодные панели круглой, прямоугольной или произвольной формы.

Небольшие размеры и простота светодиодов на месте установки позволяют изготавливать на цоколе дизайнерские лампы необычной формы. А низкий нагрев светодиодных ламп не мешает размещать их возле гипсокартонных и пластиковых поверхностей.

По типу светодиода

Светодиоды освещения делятся на различные типы в зависимости от их физической структуры, каждый из которых имеет свои особенности и основные области применения.

Есть три основных типа светодиодных ламп:

1. SMD (светодиоды для поверхностного монтажа).
2. COB (устройство на кристалле).
3. Нить накала (светодиодная нить).

Светодиоды SMD имеют невысокую яркость, но их можно припаять к любой поверхности, не опасаясь перегрева.

Поэтому их часто используют при изготовлении светодиодных лент и переносных фонарей. Угол излучения SMD светодиодов составляет 90-130 градусов, поэтому для освещения всего помещения вокруг лампы требуется радиальное расположение кристаллов на цоколе.

Мощность светодиодной лампы со светодиодной нитью зависит от количества стеклянных волокон, их длины и характеристик размещенных на них кристаллов

Светодиоды COB представляют собой кристаллы высокой яркости, размещенные на металлической подложке. Он предназначен для отвода тепла, выделяемого во время работы.

Угол излучения устройств на микросхеме приближается к 180 градусам, поэтому они не подходят для освещения узким лучом. COB используется в производстве проекторов и ламп премиум-класса.

Светодиодные нити представляют собой серию миниатюрных кристаллов, расположенных последовательно на стекловолокне. Иногда вместо стекла используют другие прозрачные материалы. Такая структура позволяет стандартизировать круговое освещение.

Основная проблема небольших мощных светодиодов – это перегрев, который снижает их срок службы и световой поток.

Преимущества и недостатки светодиодов

Ещё недавно на вершине популярности были люминесцентные лампы, но за несколько лет они были вытеснены LED-светильниками.

Последние годы светодиодное освещение завоевало львиную рыночную долю благодаря множеству потребительских достоинств, среди которых можно выделить следующие:

1. Экономичность. Новые LED-светильники потребляют в 9-10 раз меньше электроэнергии, чем аналогичные по световому потоку лампы накаливания.
2. Долговечность. Срок беспрерывной службы хороших светодиодов исчисляется годами, хотя их светимость и несколько снижается со временем.
3. Высокий КПД, благодаря которому лампы практически не нагреваются.
4. Безопасность. При повреждении LED-лампы не образуется острых осколков и не выделяются вредные вещества. В излучаемом потоке отсутствует УФ излучение.
5. Возможность регулирования цветовой температуры.
6. Высокая прочность светодиодов.
7. Регулирование яркости свечения.
8. Работоспособность в широком диапазоне температур.
9. Широкий ассортимент. Возможность выпуска осветительных приборов произвольной формы.

Многочисленные плюсы светодиодных ламп способствуют массовому переходу потребителей на эти источники освещения.

Чтобы обеспечить себе преимущества LED-светильников в полной мере, следует покупать модели именитых брендов, которые гарантируют качество своей продукции

Однако LED-светильники имеют и свои минусы, о которых следует помнить при покупке:

1. Дороговизна. Стоимость дешевых LED-ламп в 4-5 раз выше ламп накаливания.
2. Использование матовых колб ухудшает визуальные эффекты хрустальных люстр.
3. Стремительное падение светимости при регулярном перегреве.
4. Световое мерцание у дешевых моделей, которое негативно сказывается на зрении и общем самочувствии.
5. Однонаправленность света, которая заставляет применять радиальное расположение светодиодов.
6. Электронные компоненты дешевых LED-ламп ломаются быстрее, чем перегорает кристалл, что сокращает реальный срок эксплуатации.
7. Некорректная работа при подключении к выключателю с индикатором.

Несмотря на недостатки светодиодных ламп, население продолжает их покупать. Реальная экономия достигается лишь за 3-4 года и только при условии работоспособности всех приобретенных светильников. Поэтому целесообразность их покупки ещё стоит оценить.

Лучшие светодиодные лампы для дома с цоколем Е27 аналог 150 Вт

Такая мощность оправдана тем, что позволяет обеспечить оптимальную освещенность помещений площадью 20-25 кв.м.

Osram SST CLA150 20,3 W /827 E27 FR Dim

Хороший вариант для дома – потолочные светодиодные лампы Осрам. Уютное, теплое свечение в просторной комнате, без мерцания и колебаний. Стеклянная матовая колба рассеивает луч под углом 200 градусов.

Osram SST CLA150 20,3 W /827 E27 FR Dim

Технические характеристики:

Напряжение, В	220-240
Мощность, Вт	21
Цветовая t°, К	2700
Степень защиты	IP40
Форма	грушка
Световой поток, Лм	2452
Срок службы, ч	25000
Цветопередача (Ra)	80

Цена 520 руб.

Плюсы:

• соответствие выдаваемых показателей;
• подключение диммера.

Flextron FlexLed LED-E27-20W-01W-Sen

Светодиодные лампы с датчиком движения – подходит для гаражей, подъездов, подвалов или придомовой территории. Производитель гарантирует до 50000 часов беспрерывной работы. Установленные диоды высокой яркости, после автоматической реакции на движение работают от 5 секунд до 12 минут.

Flextron FlexLed LED-E27-20W-01W-Sen

Параметры:

Напряжение, В	220
Мощность, Вт	20
Цветовая t°, К	3000
Степень защиты	IP40
Форма	цилиндр
Световой поток, Лм	1600
Срок службы, ч	50000
Цветопередача (Ra)	80

Camelion LED20-HW/845/E27 Bright Power

Естественное белое освещение, которое подойдет для комнат и помещений. Выполнена из белого матового стекла в форме цилиндра. Стоимость в сети составляет 753 руб.

Camelion LED20-HW/845/E27 Bright Power

Технические характеристики:

Напряжение, В	220
Мощность, Вт	20
Цветовая t°, К	4500
Форма	цилиндр
Световой поток, Лм	1730
Срок службы, ч	40000
Цветопередача (Ra)	82

Наносвет Е27 2700К

Приятное теплое свечение без желтизны. Преобразит рабочее место или небольшой офис. Свет комфортен и не давит на глаза.

Наносвет Е27 2700К

Параметры:

Напряжение, В	220
Мощность, Вт	18
Цветовая t°, К	2700
Форма	цилиндр
Световой поток, Лм	420
Срок службы, ч	15000
Цветопередача (Ra)	80

Цена 350 руб.

Плюсы:

• совместимы с включателями с подсветкой;
• не мигают.

OSRAM LS CLA150

Дополнит любой осветительный прибор теплым мощным светом. Подойдет для помещений с большой площадью.

OSRAM LS CLA150

Технические характеристики:

Напряжение, В	220
Мощность, Вт	20,3
Цветовая t°, К	2700
Форма	груша
Световой поток, Лм	2452
Срок службы, ч	15000
Цветопередача (Ra)	80

Стоимость 300 руб.

Плюс:

• не мерцает;
• сразу светит ярко, без «разгона».

Греются ли светодиодные элементы?

По технике нагреваться они не должны. Но если греются, то это следствие таких причин:

• система охлаждения не соответствует энергоемкости диодов;
• когда сами диоды посредственного качества;
• из-за неправильного сечения ребер радиатора.

Какие светодиодные лампы лучше для дома?

Выбирайте лампы с более нейтральным свечением, лишенных мерцания (оно проверяется с помощью цифровой или мобильной камеры). Помните, что мощный, качественный аппарат не может стоить дешево – а если цена слишком заманчива, знайте – показатели приукрашены.

Принцип работы

Для свечения требуется p-n переход (два полупроводника, обладающие различной проводимостью) и 2 вывода (катод и анод). Один полупроводник (донор) содержит электроны, другой (реципиент) – «дыры». При подключении к источнику питания электроны заполняют «дыры», выделяются фотоны. Свечение появляется, если в кристалле отсутствуют дефекты. Ток должен быть определенной величины, чтобы диод не перегревался.

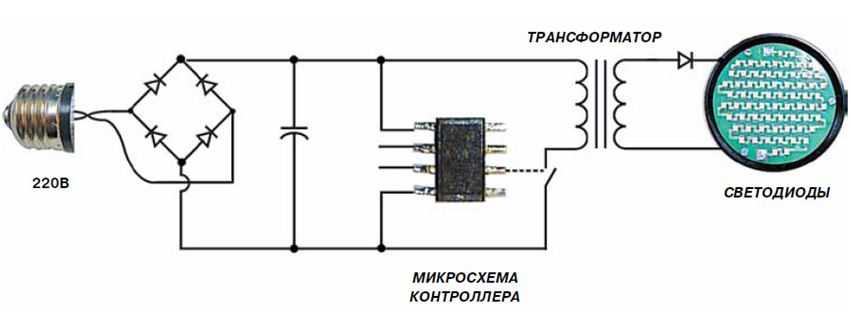

Принципиальная полноценная схема создается на основе стабилизатора тока. Напряжение сначала подается на диодный мост, только потом – на конденсатор, который шунтирован резистором, не принимающим участия в работе схемы. Из конденсатора выходит постоянный ток, номинал перед переходом на диоды регулирует резистор.

Светодиодные лампы на 220В: схемы, устройство

Конструкция светодиодной лампы включает в себя такие элементы:

• рассеиватель — для увеличения угла и равномерного распределения света. Обычно выполнен из полупрозрачного пластика или прочного поликарбоната;
• система светодиодов — количеством используемых светодиодов в лампе определяется ее мощность, размер и конструкция. В одной лампе может использоваться от одного до нескольких десятков диодов;
• алюминиевая печатная плата — обеспечивает отвод тепла от светодиодов к охлаждающему радиатору;
• радиатор — выполняется из нескольких алюминиевых пластинок. Отводит тепло от печатной платы;
• конденсатор — элемент адаптера, служащий для устранения эффекта пульсаций напряжения на выходе;
• драйвер — используется для преобразования переменного тока. Он выпрямляет и стабилизирует напряжение для питания диодов;
• основание цоколя — выполненное из полимера оно обеспечивает защиту корпуса от электрического пробоя;
• латунный цоколь — обеспечивает контакт с ламповым патроном.

Устройство светодиодной лампы

Таким образом, светодиодная лампа представляет собой блок диодов и схему электропитания на резисторах, ограничивающую ток. Схема светодиодной лампы 220В представляет последовательность, в которой сетевое напряжение 220 В подается на элемент мостового выпрямителя через конденсатор ограничения тока, обозначенный на схеме С1 и резистор R2.

В результате на систему светодиодов HL1 подается постоянное питание, проходящее через резистор R4. Светодиоды в лампе начинают давать свечение. Назначение конденсатора С2 в схеме — получение сглаженного выпрямленного напряжения. Разрядка конденсатора С1 при отключении светодиодного источника света от питающего напряжения происходит посредством резистора R1.

Таблица сравнения светодиодных ламп с другими: какие лучше

Все данные в таблице приведены в среднем значении. По всем показателям светодиодные лампы лучше, а стоят чуть дороже ламп накаливания.

Основные виды ламп	Лампа накаливания	Светодиодная лампа	Люминесцентная лампа	Галогенная лампа
Цена	50 рублей	300 рублей	800 рублей	500 рублей
Наличие вредных веществ	Нет	Нет	Да (ртуть)	Да (бром)
Срок службы	1000 часов	50.000 часов	15.000 часов	3000 часов
Ультрафиолетовое излучение	Среднее	Нет	Высокое	Высокое
Цветовая температура	2500К	2000-10.000К	3000-6000К	3000-6000К
Нагревание	Высокое	Почти нет	Немного	Высокое
Прочность	Хрупкая	Высокая	Хрупкая	Хрупкая
Пульсация света	Есть	Нет	Есть	Немного
Мощность	50 Вт	5 Вт (50 Вт)	11 Вт (50 Вт)	35 Вт (50 Вт)

Схема светодиодной лампы

Поняв суть устройства светодиодной лампы, легко разобраться в особенностях работы и даже изготовить ее самому (схема светодиодной лампы на 220 вольт представлена на рисунке ниже). Естественно, в любом из магазинов можно приобрести такой светильник, но иногда бывает трудно подобрать таковой именно с необходимыми параметрами. А кому-то просто не интересно покупать, а куда более привлекательно изготовить самому. Главное – решить вопросы расположения схемы и светодиодов, изолирования системы, а также обеспечения теплообмена.

Итак, с чего следует начать сборку? Есть множество систем, позволяющих этим осветительным приборам функционировать от сети 220 V. У всех них существует 3 главные цели:

1. Получение пульсирующего тока из сети 220 V.
2. Выравнивание тока до постоянного.
3. Трансформирование тока до 12 V.

Для этого можно воспользоваться 2 вариантами – изготовить либо плату с диодным мостом, либо резисторную схему. При втором варианте необходимо использование четко определенного количества светодиодов. Нужно понять, какие плюсы и минусы есть у каждого из этих вариантов.

Схема с диодным мостом

Схема с диодным мостом Устройство этой схемы включает в себя четыре диода, подключенных разнонаправлено. По своему принципу диодный мост должен ток из сети 220 V трансформировать в пульсирующий. Суть действия в следующем: синусоидальные полуволны при проходе по двум диодам изменяются, в результате минус теряет полярность. При сборке нужно подключить к плюсовому выходу конденсатор до моста в месте подачи переменного тока. Сопротивление в 100 Ом присоединяется перед минусом. Для сглаживания перепадов напряжения сзади моста нужен еще один конденсатор.

Такую схему несложно собрать, даже любитель при минимальных навыках справится с этой работой. Саму плату лучше позаимствовать от отработавшего свое светильника. Главное запомнить – светодиоды нужно соединять по 10 шт. последовательно, после получившиеся несколько цепей соединить параллельно.

Резисторная схема

Ее тоже совершенно несложно изготовить. При даже небольших навыках вполне по силам собрать подобную лампу даже новичку. Собирается эта схема из 2 резисторов и 2 цепочек светодиодов, состоящих из одинакового числа элементов, соединенных последовательно, но имеющих разную направленность. От первого резистора соединение идет от одной полосы светодиодов к катоду, от другой – к аноду. От второго резистора – наоборот. Оптимальное число диодов в полосе – 10-20. Вывод: изготовить самодельный драйвер и в последующем лампу на светодиодах – совершенно несложная задача.

Устройство LED-лампы на 220 V.

Сфера применения и достоинства

Область использования светодиодных линейных светильников накладного типа широка и охватывает практически все виды помещений. Они встречаются как в производственных, так и в общественных или административных зданиях. Линейные конструкции универсальны и могут эффективно работать как в больших залах, так и в жилых комнатах.

Nauticexpo

Современные интерьеры, выполненные в стиле Hi Tech, включают в состав подсветки линейные установки, размещенные согласно дизайнерской разработке и подчеркивающие строгость и специфические особенности стиля. Практически все помещения, в которых традиционно используются линейные конструкции привычного типа (люминесцентные лампы дневного света) освещаются линейными светодиодными светильниками из-за их экономичности и долговечности.

К наиболее эффективным способам использования линейных светодиодных приборов следует отнести:

• подсветка рабочих зон, локальное освещение
  участков помещений;
• фоновое или декоративное освещение выставочных
  или торговых залов, витрин, стендов, инсталляций;
• дежурное освещение проходов, выходов, тамбуров,
  переходов и прочих служебных элементов зданий.

Основным достоинством накладных конструкций следует считать:

• отсутствие необходимости в разрушении несущих
  поверхностей для создания гнезд или углублений под установку светильников. Это
  позволяет без труда изменить расположение приборов, поменять стиль и вид
  освещения без производства отделочных работ;
• универсальность накладных светильников позволяет
  устанавливать их на любые поверхности, горизонтальные, вертикальные или
  наклонные. Критерием выбора положения становится только вкус владельца или
  технологические требования к режиму освещения;
• возможность многоразового использования.
  Светильник, прекративший свою работу в одном месте, может быть использован на
  другом участке без необходимости в специальной подготовке или в производстве
  сложных монтажных работ.

Nauticexpo

Кроме этого, накладные светильники, как правило, имеют герметично закрытый корпус, увеличивающий устойчивость к внешним воздействиям, повышенной влажности или перепадам температур. Это значительно расширяет возможности и сферу использования приборов, позволяет устанавливать их в производственных помещениях, на улице, в бассейнах или саунах.
