Водяной котел своими руками: как сделать котел самостоятельно

Конструкция оборудования и устройство

Внутри крупногабаритного прибора основную часть занимает топочная камера. Ее размер влияет на объем закладки и длительность перегорания сырья. Чем крупнее этот отсек, тем выше производительность. Это следует учесть при выборе агрегата для обогрева помещения большой площади.

Каждая разновидность имеет особенности во внутреннем оснащении. В народе наибольшую популярность приобрели приборы типа Булерьян, имеющие такое устройство:

1. Металлический корпус цилиндрической формы. Внутри двойных стенок расположена водяная подушка, которая служит теплообменником.
2. Камера для топлива. Располагается в нижней части.
3. Пиролизная зона для дожига газа.
4. Дверца для закладки. Смонтирована вверху топки.
5. Отвод для подсоединения к дымоходу. Через него выходит наружу угарный газ.
6. Зольник. Расположен в самом низу. Служит для очистки от сажи, которая просыпается через колосники.

Для правильной работы Булерьяна требуется обеспечить полную герметичность зольного отдела. Он не служит, как это принято в печах, поддувалом. Воздух поступает только через верхнюю камеру. Для регулирования его подачи там делают заслонку.

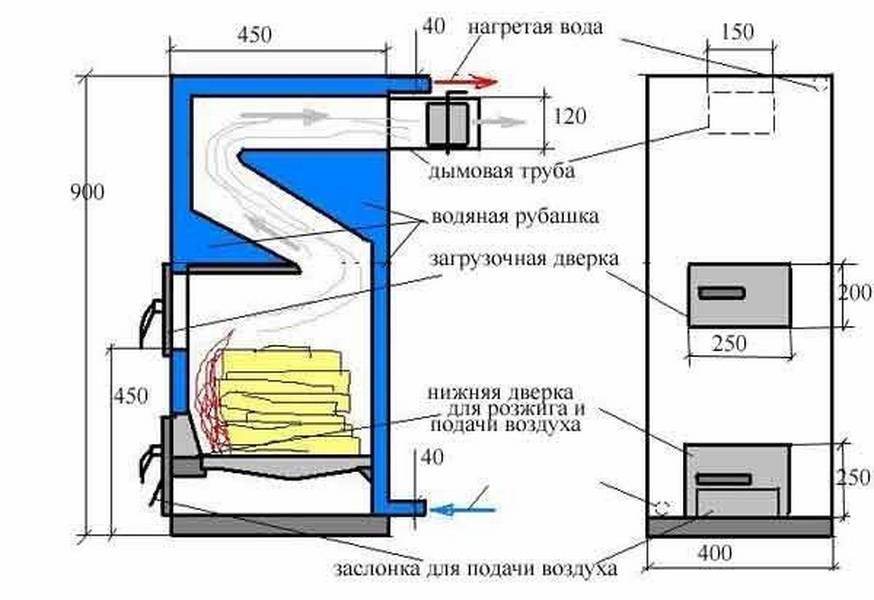

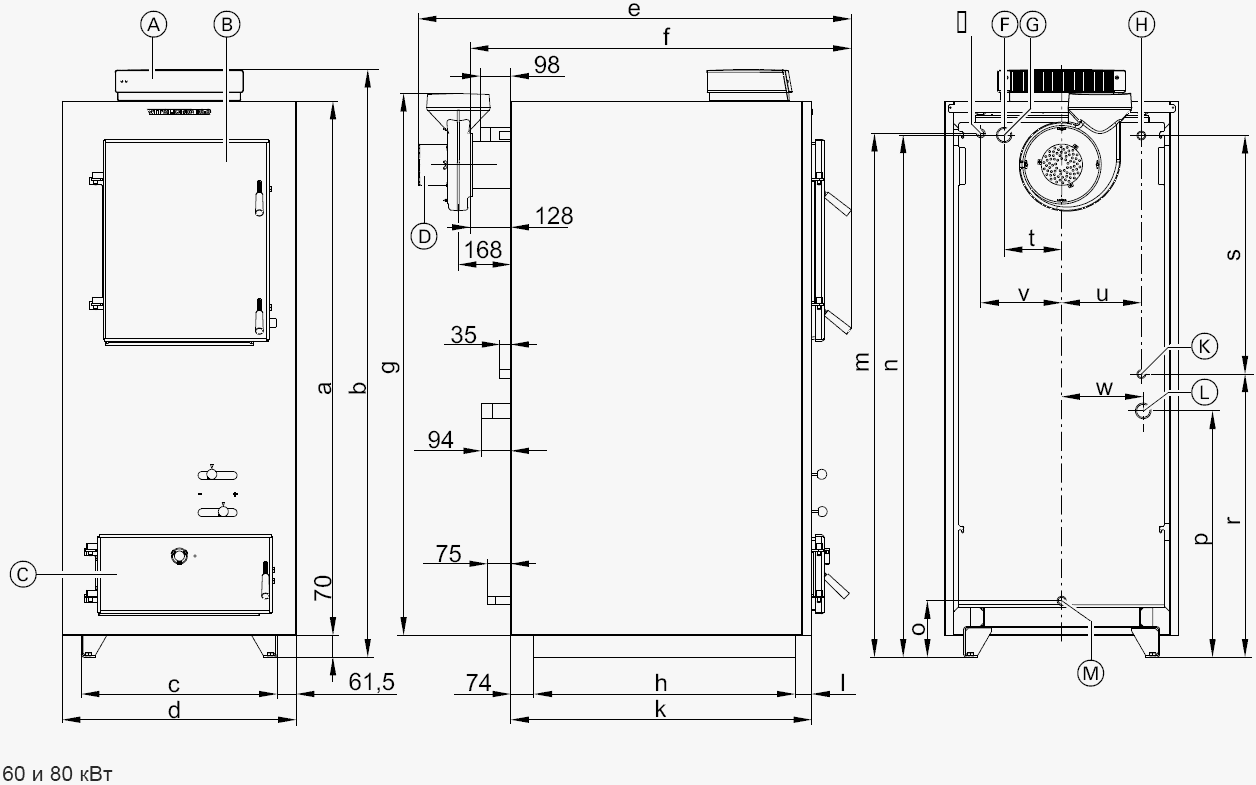

Классический вариант котла отличается прямоугольной формой, но имеет похожее устройство.

Внутри монтируют чугунный или стальной теплообменник, нагревающий воду, которая затем циркулирует по трубам и подается в контур ГВС. Блок управления устанавливают сверху, чтобы защитить от попадания пыли. Там же оборудуют вентилятор, нагнетающий воздух в топочный отсек.

Готовимся к созданию котла: полезные мелочи

Создание газового котла — процесс небыстрый и очень ответственный. Если вы не владеете хотя бы начальными навыками работы со сварочным оборудованием, то приступать к процессу нецелесообразно. Части агрегата соединяют между собой путём сварки. Если сварочного аппарата у вас нет или взаимодействовать с ним вы не умеете, то газовый котёл лучше купить в специализированном магазине. Но если вы поставили перед собой цель создать собственный газовый отопитель, то вам нужно знать:

• без разрешения газовой службы подключать самодельный котёл к магистрали, подающей природный газ в ваше жилище, запрещено;
• чтобы получить разрешение, придётся вызвать специалистов-аналитиков на дом или отвезти котёл в службу лично;
• если установить котёл без разрешения, то это может привести к утечке газа, возгоранию или взрыву;
• при выполнении сварочных работ не забывайте о собственной безопасности: на руки наденьте защитные перчатки, на глаза — специальную маску, на тело — рабочую одежду;
• элементы для котла покупайте в специализированном магазине, а не с рук. Все агрегаты должны иметь сертификаты и паспорта;
• делайте всё строго по чертежам;
• до начала работы подготовьте необходимое оборудование, материалы, инструменты.

Сборка отопительного агрегата

В первую очередь к блину 412 мм приваривается дымоход. Затем внутри корпуса на высоте 30-35 см от топочного отверстия необходимо приварить временные упоры. Это может быть проволока или арматура. На них сверху опускается блин с дымоходом.

Основные стыки

А вот теперь самый важный момент – надо сварить между собой блин и корпус котла. Проварить шов надо обязательно с двух сторон и сделать это необходимо качественно. Этот стык есть сопряжение топки и водяного бака.

Далее на торчащий из котла дымоход надевается блин 425 мм. Здесь необходимо хорошо проварить два стыка: между внешними краями блина и корпусом котла, между дымоходом и металлическим кругом.

Топочный отсек

Следующий этап касается топочной камеры. С обратной стороны от дымохода внутрь корпуса вставляется готовая решетка из арматуры.

Затем из уголка 25 мм вырезаются болгаркой несколько кусков, которые привариваются внутрь котла между топочным отверстием и поддувалом. Это будут упоры, на которые ляжет решетка.

Нижняя часть корпуса

И последнее. Необходимо приварить блин 425 мм к нижнему краю корпуса, приварить к нему четыре ножки из трубы 25 мм высотою по 5 см. Далее привариваются петли, на которые навешивается дверца топки.

Конструкция для задвижки поддувала

Конструкция может быть разной: в виде обычной дверцы, в виде шибера (это заслонка, которая перемещается в плоскости отверстия), в виде поворотной заслонки с отверстиями в корпусе. Продаются готовые изделия, которые просто привариваются по месту.

Можно сварить цельную конструкцию своими руками и прикрепить ее к котлу. Из всех предложенных вариантов самый простой – это или дверца, или шибер.

Конструкция твердотопливного и пиролизного котла

Традиционный котел отопления для твердого топлива работает как обычная печка. Его собирают из двух стальных или чугунных емкостей вставленных одна в другую. Во внутренней (топка) сгорают дрова, в наружной (бак) нагревается вода. Конструкция состоит из следующих частей:

• топки с дверкой;
• колосников;
• зольника с дверкой;
• сборника сажи;
• дымохода;
• шиберной задвижки;
• патрубков для подключения подающего и обратного трубопроводов системы отопления;
• ножек;
• крышки для закрывания нагревательного бака.

Наружный воздух поступает в топку через зольник и колосники. Интенсивность горения регулируют величиной открытия дверцы. Тяга может быть естественной или принудительной. У правильно рассчитанного и сделанного котла отопления эффективность доходит до 79%.

Достоинства классических твердотопливных котлов:

• низкая стоимость топлива;
• для работы не требуется электроэнергия;
• универсальность по топливу;
• возможность сжигания отходов деревообработки.

Но при выборе этого вида котлов следует учитывать и недостатки:

• одной загрузки топлива хватает максимум на 6 часов;
• требуется место для складирования запаса топлива;
• загрузка выполняется вручную;
• сложность ухода, так как придется регулярно удалять продукты горения;
• горение твердого топлива инерционно, поэтому возникают сложности с регулированием.

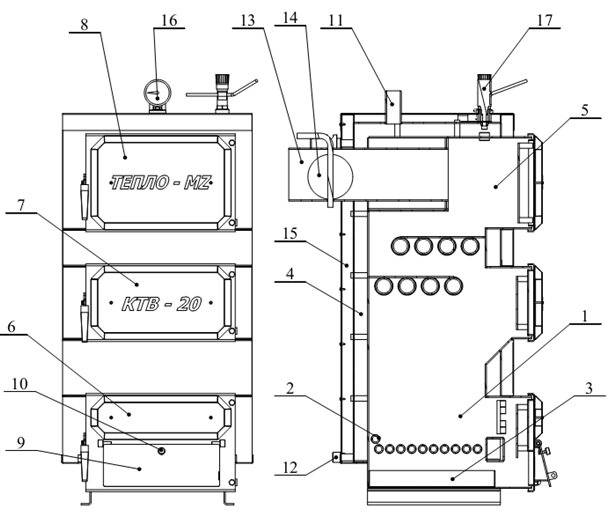

Схема твердотопливного котла

Пиролизные котлы для отопления по принципу действия отличаются от классического варианта тем, что сгорает не только топливо, но и выделяемые из него газы. Конструкция состоит из следующих частей:

• камеры дожигания со встроенной форсункой;
• газифицирующей камеры;
• системы подачи воздуха;
• дымоходной системы с дроссельной заслонкой;
• теплообменника;
• системы циркуляции воды;
• датчика температуры и манометра;
• предохранительного клапана.

Для растопки котла газифицирующая камера наполняется дровами через верхнюю дверцу. После поджога растопки при открытом дросселе на дымоходе запускают вентилятор. Когда дрова разгорятся дверцу, и дроссель закрывают. Из-за снижения количества подаваемого воздуха древесина начинает тлеть при температуре достаточной для запуска пиролизной реакции. Выделяемые газы после прохода через форсунку смешиваются с вторичным воздухом в камере сжигания, воспламеняются, нагреваясь до температуры 1100⁰C, и направляются в теплообменник.

На котле без дымососа, перед добавлением дров открывают дроссель на дымоходе, ждут некоторое время, необходимое для удаления пиролизного газа. После закладки топлива, закрытия дверцы и дроссельной заслонки котел продолжает работать в штатном режиме.

По сравнению с обычными котлами отопления у пиролизных есть немало преимуществ:

• за счет полного сжигания нет необходимости в частой очистке зольника и газоходов;
• легкость управления интенсивностью горения;
• длительность работы без добавления топлива от 5 часов до нескольких суток;
• возможность сжигания не колотых дров;
• использование в качестве топлива обрезков от плит ДВП, ДСП, МДФ и фанеры;
• у пиролизных котлов отопления содержание вредных соединений в дыму в 3 раза меньше.

Однако недостатки тоже есть:

1. Поскольку вентилятор или дымосос работают от электроэнергии, может потребоваться устройство бесперебойного питания.
2. При использовании топлива с влажностью выше 20% снижается эффективность.
3. При низких нагрузках возможны сбои, которые вызывают увеличение отложений дегтя в газоходах. Для нормализации работы котла устанавливают теплоаккумуляторы, в которые отводятся излишки тепла.
4. Для предотвращения появления конденсата на стенках теплообменника, который ускоряет процесс коррозии, температура воды в обратной линии отопления должна быть не меньше 60⁰C.
5. Ручная загрузка топлива.
6. Из-за большой материалоемкости расходы в 2 раза больше чем на обычные котлы.

От теории к практике

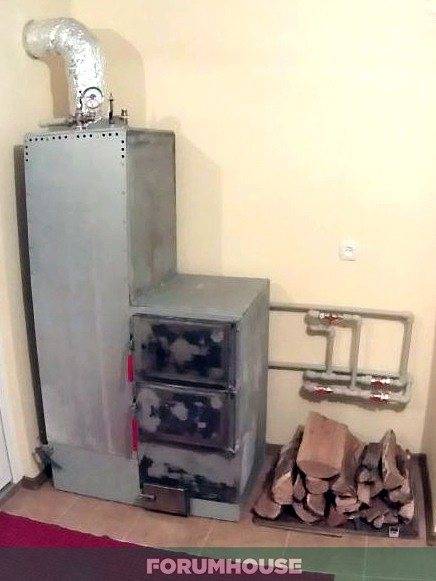

Для начала напомним нашим читателям, почему Perelesnik решил сделать твердотопливный котёл самостоятельно, а не пошёл покупать готовый в магазине.

PerelesnikПользователь FORUMHOUSE

После того, как я сделал такой котёл, мне больше не нужно думать о множестве вещей. Например, для работы моего котла не нужна классическая дымовая труба, т.к. тяга и так достаточна. На его работу не влияет атмосферное давление, приток воздуха, температура и влажность как внутри, так и снаружи помещения. В котёл можно закладывать влажные некондиционные дрова и не нужно выбирать определённые сорта твёрдого топлива.

Кроме этого, котёл не нуждается в регулярной чистке от сажи и дёгтя. Также не требуется часто подбрасывать топливо. Т.к. котёл стабильно работает на разных режимах горения, а топливо сгорает полностью. Все конструкционные элементы котла — колосники, водяная рубашка — долговечны и не прогорят. И это ещё не весь список.

Конечно, котёл не работает сам по себе. В ходе эксплуатации отопительного прибора пользователю экспериментальным путём пришлось нащупывать ряд нюансов, благодаря которым котёл «заработал на полную катушку». Это: момент загрузки и укладки топлива, его правильный розжиг, регулировка оптимальной подачи воздуха и т.д. Но это стоило затраченных усилий, т.к. чем лучше знаешь принцип работы любого оборудования, тем выше от него отдача. По мере накопленного опыта процесс обслуживания доводится до автоматизма.

Как и у любого, грамотно спроектированного механизма, у данного котла есть «фишка», благодаря которой достигается высокая эффективность его работы. Это т.н. «J-труба» — сердце ракетного котла.

Некоторые особенности

Конфигурация котла, его характеристики, чертежи будут зависеть от многих факторов:

• Материала. Подойдет обычная сталь (лист), но лучше всего – жароустойчивая нержавейка или чугун.
• Возможности хорошей обработки стали, надежного соединения деталей конструкции. Обычно для этого используют в основном болгарку, газовый резак и электросварку.
• Вида, характеристик топлива (жидкое или твердое). Сталь должна выдерживать высокие температуры, не деформироваться, не плавиться под их воздействием. Выдерживать внутреннее давление паров и газов без разрывов и трещин.
• Правильного расчета способа циркуляции теплоносителя. Будет ли она естественной ( за счет правильной манипуляции диаметрами труб, их наклоном, высоты бака и прочего) или принудительной (с использованием в схеме насоса).
• Учета давления паров, использования клапанов для сброски излишек газов, конденсата (монтаж обратки).

Важно в процессе проектирования котла, включения его в цепь отопления тщательно все продумать. Что и как будет работать после сборки

Решение 5. Интерьер кухни: как спрятать коммуникации

Решить вопрос с маскировкой корпуса — это полдела. Коммуникации, отходящие от прибора, портят интерьер кухни не меньше, чем сам котёл. Газовые трубы, шланги для воды, громоздкий дымоход являются неотъемлемой частью агрегата и остаются на виду.

Задекорировать коммуникации можно коробом. Для этого приобретается нужного размера пластиковый или делается самостоятельно из гипсокартона. Второй способ имеет более основательную конструкцию, которую в дальнейшем можно поклеить декоративной плёнкой или обложить кафелем.

Короб из ДСП для труб и шлангов

Газовая труба обычно скрыта мебелью и видна лишь небольшая часть между полкой и рабочим столом. Это место покрывается хромированной краской или декорируется любым, выше описанным, способом.

Угловые элементы коммуникаций удачно маскируются разными способами:

• искусственными цветами;
• муляжами фруктов;
• навесными панелями;
• закрашиваются в тон интерьера.

Обычное печное отопление: достоинства и недостатки

В нашей стране традиционно дома отапливались кирпичными печами, но постепенно этот вид обогрева вытеснили водяные системы. Все это потому, что наряду с достоинствами имеет простое печное отопление массу недостатков. Сначала о достоинствах:

• Печь большую часть тепла передает тепловым излучением, а оно, как выяснили ученые, лучше воспринимается нашим организмом.
• Русская или какая иная отопительная печь имеет колоритный внешний вид, часто есть возможность наблюдать за открытым пламенем.
• Можно сделать кирпичную печь с дымоборотами для более полного использования вырабатываемого тепла.
• Отопление этого типа энергонезависимое — не зависит от наличия электричества.
• Есть модели печей для отопления второго этажа (за счет отопительного щитка с дымовыми каналами).

Сегодня печное отопление воспринимается больше как экзотика, так как встречается очень нечасто. Нельзя поспорить, что находится возле теплой печки очень приятно. Создается какая-то особая атмосфера. Но имеется и множество серьезных недостатков:

• Неравномерность прогрева — возле печи жарко, в углах — холодно.
• Большая площадь, занимаемая печью.
• Отапливаются только те комнаты, в которые выходят стенки печи.
• Невозможность регулировать температуру отопления в отдельных помещениях.
• Низкий КПД. Для обычных печей 60% — это уже очень хороший показатель, в то время как современные отопительные котлы выдавать могут 90% и выше (газовые).
• Необходимость частого обслуживания. Растопить, регулировать заслонки, вычищать угли — все это регулярно и постоянно. Не всем это доставляет удовольствие.

Как видите, недостатки значительные, но некоторую их часть можно нивелировать, если встроить в печь теплообменник, который подключить к системе водяного отопления. Такую систему еще называют печное водяное отопление или печное отопление с водяным контуром.

Порядок действий для монтажа печного отопления

Размер печи и ее расположение, как правило, отражаются еще на этапе проектирования дома, по которому рассчитывается расположение перегородок между комнатами, а также мебели в доме. Для обустройства полноценной печи больших размеров потребуется подготовка бетонного основания, которое способно выдержать весь его вес. Укладывая напольное основание, нужно предусмотреть отступ, то есть зазор между напольным материалом и основанием печи, позволяющий дополнительно снижать вероятность возгорания.

На основании настилают гидроизоляционный слой, кирпичи замачивают в воде. После их начинают выкладывать согласно порядовке на фундамент. Порядовкой называется порядная схема расположения кирпичей. Если размеры печи точно известны, то можно легко найти порядовку в интернете, предварительно распланировав стадии строительства.

В конструкцию закладывают змеевик-регистр, к которому в дальнейшем присоединяют трубы для вывода и ввода теплоносителя. Собирают печь на швы, размером максимум 4 миллиметра, к тому же, необходимо проследить, чтобы внутри дымоудаляющих каналов и топливника не было острых углов. Требуются скругленные углы, не уменьшающие спокойное дымоудаление, благодаря чему в топливнике будет собираться меньше сажи.

При строительстве печи есть несколько важных правил:

1. Требуется зазор между печкой и стенами, к тому же, необходимо постелить перед топкой металлический лист. Пол и стены предохранят от возгорания простые стены.
2. Необходимо каждые 4 ряда кладки армировать, чтобы предать ей максимальную прочность. Армирование проводят, используя металлические штыри.
3. У глиняного раствора должна быть средняя пластичность. Если раствор изготавливается своими руками, то нужно скатать шарик небольшого размера и бросить его на пол. Раствор нормальной консистенции не будет давать большие трещины и рассыпаться.
4. Дымоход должен иметь высоту как минимум 5 метров. Его завершает оголовник – элемент, защищающий трубу от попадания мусора и дождя внутрь, а также позволяющий усиливать тягу и являющийся дополнительным элементом декора здания.

Варианты и схемы конструкций котлов отопления

Самодельный котёл для водяного отопления принято разделять по видам используемого топлива на следующие основные типы:

Дровяные котлы

Дровяной котел отопления своими руками

Котлы указанных типов наиболее востребованы при самостоятельном изготовлении в силу простоты их конструкции, доступности необходимых для изготовления такого котла материалов и инструмента и возможности свободного приобретения потребного количества дров.

• Достоинства: простота и универсальность.
• Недостатки – достаточно низкий КПД. Следующая схема, в этом плане, гораздо предпочтительнее.

Простейший вариант подобного котла: толстостенная труба большого диаметра, в которую вставлена труба меньшего диаметра, которая является топкой. Пространство между трубами заполняется теплоносителем.

Котлы, работающие на дровах, являются универсальными. Их можно топить не только дровами, но и, практически, любым твёрдым топливом. (торфяные брикеты, уголь).

Котлы пиролизные

В диапазонах температур от 200 до 800 градусов дерево, процесс горения которого проходит при нехватке кислорода, разлагается на кокс древесный и газ пиролизный.

Стоит добавить к последнему достаточное количество атмосферного воздуха, как он воспламеняется с выделением тепла в больших количествах. Это увеличивает КПД котлов такой конструкции до 92%.

Одной закладки топлива (дров) пиролизному котлу может хватить на 12 часов, в то время, как у котлов традиционных этот показатель не превышает 4 часов.

Наличия твёрдых остатков практически нет. Горение газов легко поддаётся регулировке в автоматическом режиме.

Минус, который имеют котлы для водяного отопления дома указанной конструкции – жёсткие требования к влажности топлива, не более 30%. Иначе, в смеси с водяными парами, пиролизный газ будет плохо гореть.

Материалы для изготовления котла указанной конструкции обойдутся существенно дороже. Чем по первому варианту. Но весь перерасход полностью окупится за 2 – 3 отопительных сезона.

Котлы на отработанном масле

Котёл разжигается, выводится на рабочий режим и на специальный раскалённый поддон начинает капать масло, которое испаряется практически мгновенно.

Получившиеся газы, сгорая, нагревают теплоноситель. Вместо масла можно использовать солярку.

Котёл электрический

Простейшая конструкция – ТЭН внутри трубы, стоящей вертикально, к которой снизу подводится обратка, а сверху подача. И естественная циркуляция воды.

Минусы: котлы номинальной мощностью более 7 кВт подключать к сетям 220 В запрещено. А 380 Вольт есть не везде.

Второй вариант электрического котла – котёл индукционный. Это простейший вариант самодельного котла подобной конструкции: пластиковая толстостенная труба, на которую навито не менее сотни витков провода эмалированного, подсоединённого к переносному сварочному аппарату, имеющему на выходе ток в 15А.

В трубу засыпаются элементы, нагреваемые вихревыми токами (обрезки проволоки стальной, рубленый пруток и т.п). Подключаем снизу обратку, сверху подачу, подаём воду и можно включать питание.

Выбор года!

С выбором определились – твердотопливный лучший вариант. Его можно приобрести в специальных магазинах, выбор сейчас огромный, но для этого нужно вложить определенную сумму денег, причем не малую!

Как вариант можно и самому смастерить этот агрегат, и сохранить свои сбережения на что-то масштабное. Какой котел для отопления лучше сделать решать конечно же не мне, я просто могу дать некоторые рекомендации по плану работы.

Для полной функциональности вашего шедевра нужно знать несколько очень важных моментов. Теплообменник стоит конструировать с большой площадью полосок, так он быстрее нагревается.

Читайте здесь: Беседка своими руками — основные этапы и пошаговое описание строительства (80 фото)

Топливо должно полностью сгорать, таким образом выделяя газ, из-за недочетов в конструкции топливо полностью не сгорит, в итоге вода будит очень медленно греться, и температура не поднимется до нужной отметки.

Подготовка к работе

Рассмотрим принцип построения описанных котлов отдельно для каждого вида, однако набор инструментов всегда останется неизменным. Заготовки для собираемых агрегатов должны быть только из чугуна, как из самого стойкого к огню и жару металла.

Применяемые инструменты и материалы

Нам пригодится следующий арсенал:

• простой сварочный аппарат с напряжением в 220 вольт с набором защитных средств и электродами;
• углошлифовальная машинка с набором дисков;
• электрическая дрель с набором свёрл;
• рулетка, уровень, угольник.

Можно обойтись и без сварки, но в этом случае стенки котла придётся скреплять с помощью кирпичной кладки. Теплообменник в этом случае нужно будет заказать на предприятии.

Примерный расчёт материалов

Для изготовления агрегата на твёрдом топливе изначально необходимо посчитать размеры его топки. А они берутся исходя из мощности котла. Эти киловатты, в свою очередь, рассчитываются так: в качестве исходной величины используют площадь отапливаемого помещения высотой 2,5 м, в среднем принимают мощность котла равной количеству квадратных метров дома, поделённому на десять.

N = S / 10.

Пусть, к примеру, у нас площадь отапливаемого помещения равна 80 кв. м. Тогда необходимая мощность котла:

N = 80 / 10 = 8 кВт.

При сгорании 1 кг твёрдого топлива, согласно справочным данным, выделяется около 4 кВт. В соответствии с вышеприведённым расчётом для отопления 80 м2 достаточно 8 кВт.

Значит, из вышесказанного следует, что наша топка должна вмещать хотя бы 2 кг горючего (8 квт / 4 квт = 2). Известно, что 500 кг высушенного твёрдого топлива занимает примерный объём в 1 м3. Получается, искомую величину топки можно найти, если поделить кубометр на 500 кг и умножить на 2 кг.

V = (1 / 500) х 2 = 0,004 м3.

Далее принимаем размеры твёрдотопливного котла такими, чтобы объём его топки оказался не меньше найденной величины.

Нас устроят следующие габариты:

• высота агрегата — 0,5 м;
• ширина — 0,2 м;
• глубина топочной камеры — 0,3 м.

Для проверки объёма перемножаем данные величины. V = 0,2 х 0,3 х 0,5 = 0,03 м3.

Этот параметр больше нашей расчётной величины, равной 0,004 м3. Значит, принятые габариты нас устроят. Теперь можно сделать эскиз.

Выход для дымохода можно расположить сзади котла

Исходя из значений габаритов агрегата, запасёмся прямоугольными листами чугуна толщиной 8 мм для изготовления котла, а также теплообменником. Нам понадобятся следующие детали.

• боковые стенки с размерами 0,5 х 0,3 м — 2 штуки;
• задняя стенка с габаритами 0,5 х 0,2 м — 1 штука;
• днище агрегата с размерами 0,2 х 0,3 м;
• Перед теплогенератора в сборе с дверцами камер (0,5 х 0,2 м) — 1 штука;
• верхний лист с отверстием для дымохода (0,2 х 0,3 м);
• теплообменник.

Последний элемент сделаем из чугунной трубы с помощью гибочного станка. При необходимости воспользуемся сварочным аппаратом.

По теплообменнику курсирует нагретая вода

Материалы для котлов длительного горения

Для пиролизного агрегата, а также для изделия с возможностью редкой закладки дров используем цилиндр. Это должна быть чугунная бочка или труба диаметром примерно 400 мм. Её высота составит около 1 метра. Для верхней части, как и для днища, необходима круглая заготовка с тем же диаметром 400 мм.

Для пиролизного котла понадобится перегородка, похожая на верхушку. Это будет чугунный круг также диаметром 400 мм. Он отделит камеру для твёрдого топлива от отсека для догорания пиролизного газа. Для проникновения газов в нём нужны отверстия. Такой же круг пригодится для поршня.

Навскидку видно, что объём данных установок также превысит расчётную величину 0,004 м3.

https://youtube.com/watch?v=o1ZG1WkhF-Y

Способы реализации длительного горения

Основная проблема, преследующая пользователей котлов на дровах, заключается в отсутствии длительного горения. Нам приходится регулярно подбрасывать в их топки все новые порции дров. И если днем с этим еще можно как-то смириться, то ночью проблема обостряется – если не уделить оборудованию должного внимания, то топливо потухнет. Уже через час после затухания температура в комнатах начнет падать.

Данную проблему можно решить довольно интересным способом – встроить в котел на дровах электрический нагреватель (ТЭН). Длительного горения мы здесь не получим, но ТЭН сможет поддерживать в контуре определенную температуру, обеспечивая пользователей теплом. Правда, такой подход чреват большим расходом электроэнергии – за месяц может «нагореть» до нескольких тысяч рублей, в зависимости от площади домовладения и мощности самого ТЭНа.

Твердотопливные котлы длительного горения, работающие на дровах и угле, полностью решают проблему с частой загрузкой горючего. Некоторые из них могут гореть до нескольких дней, обеспечивая потребителей теплом. Длительное горение реализуется несколькими способами:

• Увеличением объема камеры сгорания в несколько раз;
• Применением схемы пиролизного горения;
• Путем частичной автоматизации подачи топлива.

Давайте посмотрим, что нам даст применение тех или иных методик.

Изготавливаем ИБП и подключаем стабилизатор напряжения газового котла

ИБП — это источник бесперебойного питания. Он нужен для того, чтобы оборудование продолжало работать, когда электричество отключат. А стабилизатор защитит котел от перегрузок при частых скачках напряжения в сети.

Источник беперебойного питания можно приобрести в магазине. Но если сделать самому — получится дешевле

В магазинах продаются разнообразные бесперебойники и стабилизаторы. Стоят они недёшево. Можно попытаться сделать бесперебойный блок самостоятельно. Изготовить же стабилизатор самому невозможно. Правила его выбора таковы:

1. Для 220-вольтовой сети выбирайте однофазный стабилизатор, для 380-вольтовой — двухфазный.
2. Мощность — от 20 до 40 кВт в зависимости от объёма котла.
3. Стабилизатор может устанавливаться на пол или крепиться на стену — на его работу это не влияет.

Ориентируйтесь на следующие технические характеристики стабилизатора:

• тип — электронный или релейный;
• время отклика — несколько миллисекунд;
• диапазон напряжения на входе — от 140 до 260 вольт;
• диапазон рабочих температур — от +5 до +40 C.

Стабилизатор крепят рядом с котлом в сухом месте, куда исключён доступ воды. Его нельзя перегревать и замораживать.

Стабилизатор для газового котла поможет сохранить напряжение в сети на нужном для работы отопителя уровне

Как собрать источник бесперебойного питания своими руками

Для производства ИБП необходимы:

• токовый преобразователь (220 вольт). Он нужен, чтобы к котлу от аккумулятора поступало напряжение 220 вольт;
• аккумулятор (хорошо зарекомендовали себя гелиевые);
• зарядное устройство (минимум 15 ампер).

Инструкция по сборке ИБП выглядит так:

1. Преобразователь соединяют с аккумулятором при помощи проводов сечением от 4 миллиметров, соблюдая полярность. Обычно в местах соединения есть указатели «+» и «-» (иногда полярность обозначается разным цветом проводов). Плюс от преобразователя должен идти к плюсу от аккумулятора. То же самое и с минусовым проводом.

2. Котёл соединяют с преобразователем через розетку. Она уже имеется «в комплекте», ничего дополнительно монтировать не нужно. Таким образом, три части одной системы — котёл, преобразователь и аккумулятор — оказываются соединёнными между собой.
3. Когда аккумулятор разряжается, к нему подключают зарядное устройство.

Преобразователь подключают к аккумулятору с помощью проводов, соединяя плюс с плюсом, а минус с минусом

Такой агрегат не будет срабатывать автоматически. Его придётся включать самостоятельно, когда электричество вдруг пропадёт.

С чего всё началось

Прежде чем перейти к техническим особенностям котла, стоит заострить внимание на предыстории его строительства. PerelesnikПользователь FOUMHOUSE

PerelesnikПользователь FOUMHOUSE

В мой дом заведён газ, но я периодически задумывался над тем, чтобы перейти на отопление твёрдым топливом. Останавливало лишь то, что газовое отопление было выгодно, и переход на дрова оказывался не рентабельным. Дом я отапливал электродным котлом мощностью 7 кВт, работающим в связке с кондиционером, который эксплуатировался «на обогрев». При сильных заморозках дом дополнительно подтапливался котлом, работающим на газе. И вот газ подорожал…

Именно увеличение цены на газ стало тем событием, которое привело к разработке ракетного котла.

Прежде, чем иди и сразу покупать «нечто» под названием «твердотопливный котёл», Perelesnik начал изучать предмет. Он ознакомился с перечнем оборудования, предлагаемого в магазинах, посмотрел, как работают котлы у соседей, понял, какие наиболее частые проблемы возникают, изучил отзывы в Интернете.

После «мозгового штурма» появился список требований, которым должно отвечать устройство — с точки зрения Perelesnik-а:

• Возможность стабильной работы на мощности от 2 до 20 кВт. Это связано с особенностями климата в регионе проживания форумчанина. Зимой температура с месяц может держаться около 0°C, а потом резко на неделю упасть до -25…30°C. В осенне-весенний период температура находится в пределах +5…+10°C. Т.к. дом в межсезонье также нужно отапливать, но от котла не требуется максимальная мощность, нужен «гибко» настраиваемый аппарат.
• Котёл должен быть «всеядным», т.е. гореть в топке должно всё, что может гореть – дрова, топливные брикеты, уголь, отходы и т.д., включая влажное топливо.
• Конструкция котла должна предусматривать закладку поленьев диаметром до 20 см. Это уменьшит необходимость в колке дров.
• Должен работать с ночи до утра на одной закладке топлива. При сильном морозе количество полных закладок топлива не должно превышать трёх.
• Полная энергонезависимость. Устройство должно работать без необходимости его подключения к электрической сети. В случае обрыва проводов или отключения энергии, работу циркуляционного насоса (он должен прокачивать теплоноситель) обеспечивает резервная система питания.

Система отопления выбирается, в зависимости от климатических условий проживания, теплопотерь дома, доступности того или иного вида топлива, цен на энергоносители в вашем регионе.

Также среди основных требований к котлу перечислялось:

• высокий КПД, простая и недорогая конструкция дымохода;
• небольшое образование сажи и отложений (значит, отпадает необходимость в частой прочистке котла и увеличивается эффективность его работы);
• безопасность работы котла при любых режимах эксплуатации, жаростойкость узлов;
• возможность дозагрузки дров при рабочем режиме;
• удобство эксплуатации котла при его установке в жилом помещении;
• небольшой вес и габариты.

Самое интересное, что все эти требования планировалось «уложить» в бюджет, не превышающий 500 долларов, за исключением стоимости работы.

Достаточно лишь поверхностно ознакомится с требованиями, чтобы понять, что найти твердотопливный котёл, отвечающий всем пунктам списка, задача непростая. Поэтому Perelesnik решил идти двумя путями:

1. Попытаться найти готовое заводское изделие.
2. В случае неудачи – скопировать конструкцию готового котла и сделать его самому.

В ходе поисков и дальнейшего изучения информации, оба варианта отпали. Из-за технических особенностей: «капризности» работы на «мокрых» дровах, невозможности работы на малой мощности и т.д. не подошли пиролизные котлы длительного горения. Также не устроили «самоделки», найденные на просторах «всемирной паутины». Оставался третий вариант – на основе своих знаний и приобретённого опыта разработать конструкцию твердотопливного котла «под себя».

https://youtube.com/watch?v=JcKBPyyTlfM
