Разновидности
Существует два основных вида клапанов. Первый тип соединен со смесителем и имеет специальный рычаг. Второй – клапан системы «клик-клак», которая не предполагает наличия смесителя.
Больше всего распространен именно первый вариант. Если вы покупаете смеситель, в комплектации вы получите и донный клапан. Рычаг, приводящий систему в действие, находится позади крана, возле его основания. Некоторые фирмы помещают рычажок не сзади, а сбоку изделия. Никакой разницы в этом нет, разве что покупатель может выбрать более удобный для него вариант. Для того чтобы закрыть слив, нужно переместить рычаг в другое положение.
Кроме обычных клапанов, которые широко используются в быту, есть более сложные устройства, которыми пользуются на производстве. Такие клапаны получили название седельных. Их особенность состоит в том, что при необходимости они способны разделять вещества, движущиеся по трубам. Чаще всего седельные клапаны используются в пищевой и химической промышленности.
Существуют одно- и двухседельные клапаны. В чем заключаются их функции? Первые используются для того, чтобы менять поток жидкости и в случае необходимости останавливать его
Двухседельные механизмы используют в том случае, когда блокирование потока особенно важно. Как правило, это фармацевтические и химические предприятия. В быту двухседельные элементы практически не используются
В быту двухседельные элементы практически не используются.
Установка погружного электронасоса в скважину
Монтаж и установка погружного скважинного насоса должны проводиться в следующем порядке:
- Крепим к выходному отверстию переходные фитинги и при необходимости обратный клапан.
- Вставляем в отверстие переходного фитинга трубу ПНД с гильзой внутри и фиксируем ее с помощью прижимного кольца.
- Продеваем в проушины трос и крепим его замками.
- Соединяем концы кабеля при помощи термоусадочной муфты.
- Связываем электрический кабель, трос и ПНД трубу изолентой с интервалом в 1 метр.
- Пропускаем трубу сквозь оголовок и выводим ее на поверхность, трос подвешиваем на карабин, сетевой шнур продеваем через отверстие в крышке оголовка. Обычно пластиковую трубу обрезают на уровне оголовка и прикручивают к ее концу ПДН фитинг.
Рис.9 Монтаж насоса для установки в скважину
Монтаж погружного насоса в скважину необходимо начинать после приобретения всех необходимых комплектующих, основной инструмент для проведения работ — комплект гаечных ключей разного диаметра, лучше — один или два разводных ключа.
Установку комплектующих на насос и опускание его в скважину довольно просто сделать самому — это не займет много времени при соблюдении всех рекомендаций и порядка работ.
Советуем почитать: Оголовок для скважины
Модификации обратных клапанов и производители
Среди популярных производителей клапанных устройств обратного типа можно выделить следующие компании:
- Tecofi (Франция);
- FAF (Турция);
- FERRO (Польша);
- Вестшинторг (Республика Беларусь).
Если говорить о наиболее популярных моделях, то ими являются клапаны ДУ32, 50, 80, производимые французской компанией Tecofi. Данные модели, для изготовления которых используется нержавеющая сталь, отличаются практичностью, высокой надежностью и длительным сроком службы, что и делает их столь популярными среди отечественных потребителей.

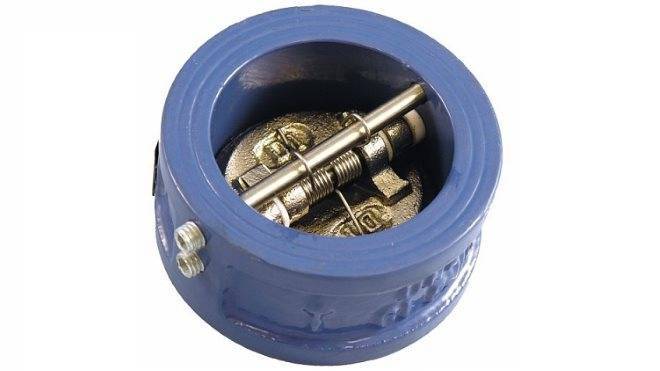

Типовая конструкция межфланцевых клапанов Tecofi: корпус- чугун EN-GJL-250, створки- ковкий чугун EN-GJS-100-15 или нержавеющая сталь
Основными параметрами, которые оказывают влияние на стоимость клапанных устройств обратного типа, являются:
- назначение;
- конструктивное исполнение;
- материал изготовления;
- размеры клапана и поперечное сечение его посадочных отверстий.
ДУ50 Корпус обратного клапана данной модели (16Ч42Р) выполнен из чугуна, а его затворная часть – из латуни. Благодаря изготовлению затворной части ДУ50 из нержавеющего материала использовать его можно для оснащения трубопроводов, по которым транспортируются вода и пар. Работать обратный затвор данной модели может при температуре рабочей среды, превышающей 225°, и при давлении, составляющем 1,6 МПа.
Устанавливают такой обратный клапан как на горизонтальные, так и на вертикальные трубопроводы. При этом на вертикальных трубопроводах он располагается входным патрубком вниз, а на горизонтальных ось вращения его захлопков должна находиться в горизонтальной плоскости.
Особенности монтажа двухстворчатого клапана ДУ50 вблизи изгиба трубопровода
ДУ80
Клапан обратный межфланцевого типа ДУ80, корпус которого выполнен из оцинкованной стали или чугуна, а уплотнительный элемент изготовлен из резины, может использоваться для установки на трубопроводах, по которым транспортируется горячая и холодная вода. Максимальная температура рабочей среды, которую выдерживает ДУ80, составляет +90°, а максимальное давление – 1,6 Мпа.
ДУ100
Этот обратный клапан дискового типа имеет элементы, изготовленные из стали с гальванопокрытием. ДУ100 может использоваться в трубопроводах, по которым транспортируются холодная и горячая вода и пар, способен выдерживать давление 1,6 МПа и температуру, составляющую +130°.
ДУ150
Корпус межфланцевого обратного клапана данной модели, применяемого для оснащения трубопроводов различного назначения, выполнен из чугуна, а запорные элементы, представляющие собой две подпружиненные створки, – из нержавеющей стали. ДУ150 используется также для оснащения трубопроводов, по которым транспортируются нефтепродукты, и может устанавливаться как в горизонтальном, так и в вертикальном положении. Рабочее давление, при котором может эксплуатироваться обратный клапан данной модели, равно 1,6 МПа.
Правила монтажа и эксплуатации прибора
Необходимые инструменты и материалы
Для установки обратного клапана за счетчиком воды необходимы: сам клапан, прокладки нужного диаметра (лучше из силикона), два разводных ключа, лента ФУМ.
Схема подключения
Клапан устанавливается сразу за счетчиком.
При установке необходимо проследить, чтобы направление тока воды совпадало со стрелкой на корпусе прибора.
Ход работ
Порядок установки:
- патрубок водомера с накидной гайкой отсоединяют от водомера;
- резьбу трубы внутриквартирной или внутридомовой сети и патрубка водомера тщательно обматывают лентой ФУМ;
- вкручивают патрубок в клапан;
- накручивают клапан на резьбу внутренней сети, стрелка направления тока воды должна быть направлена от счетчика;
- в накидную гайку устанавливают прокладку;
- накручивают гайку на подсоединительный патрубок счетчика;
- пускают воду и испытывают подсоединение, при наличии течи затянуть соединения.
Установку обратного клапана на водяной счетчик предлагаем посмотреть на видео:
Частые ошибки и проблемы при установке
Практически ошибка может быть одна: установка не по ходу движения воды. И еще могут быть протечки.
При установке клапана в обратном направлении вода не будет поступать в счетчик и квартиру – придется его выкручивать и монтировать заново. При протечках следует затянуть соединения.
На что обратить внимание при выборе
Как и любое функциональное изделие, шкаф для газовых баллонов требует всестороннего анализа с точки зрения потребительских свойств. Поэтому при выборе следует руководствоваться следующими правилами.
Проверка на соответствие требований к объему и количеству мест хранения
Необходимо удостовериться, что заявленные характеристики шкафа для хранения газовых баллонов соответствуют действительности. Это относится, в первую очередь, к его вместимости а также, габаритам.
Сам по себе объём может ничего не означать, поскольку существует несколько типоразмеров баллонов, отличающихся по высоте. Поэтому, например, два шкафа одного и того же объёма могут быть использованы для хранения разного числа разных емкостей с газом. Если вам необходим шкаф для двух газовых баллонов – это необходимо сразу же оговорить с производителем или продавцом.
Соответствие необходимым функциям безопасности
Основное предназначение шкафа – повышение безопасности при эксплуатации баллона. Поэтому необходимо удостовериться, что прочность конструкции, в частности, толщина стенок, соответствует необходимым нормам (не менее 1,0 мм). Петли, на которых ходит дверца, должны быть достаточно прочными и не иметь люфтов или прогибов внутрь или наружу.
Конструкция подвижных частей (дверцы и замка) должна быть такой, чтобы дверцу было проблематично выломать при помощи ломика или фомки или «продавить» внутрь конструкции. Это позволяет сразу проверить его не только на прочность при взрыве, но и на его противодействие взлому со стороны злоумышленников.
Не лишним будет наличие внутри дополнительных средств безопасности. Например, специальной цепочки, удерживающей ёмкости с газом. Конструкция замка должна быть простой и вместе с тем надёжной. Его должно быть проблематично открыть без применения специальных технических средств.
Поддержание рабочего состояния баллонов
Шкаф должен защищать содержимое не только от злоумышленников, но и от неблагоприятных условий окружающей среды. Следовательно, необходимо удостовериться, что эти функции выполняются в полном объёме и производитель об этом позаботился.
Поскольку, практически все изделия поставляются в разобранном виде (они так и называются: ШГР – шкаф газобаллонный разборной), необходимо удостовериться в том, что после сборки функции пыле, грязе и влагозащиты будут выполняться. При этом нужно проверить качество сборки шкафа под газовый баллон, степень подгонки элементов его конструкции и отсутствие возможных щелей. Дополнительным плюсом будет наличие резиновых или силиконовых уплотнителей, препятствующих дребезжанию при ветреной погоде.
Следует обязательно удостовериться, что конструкция имеет подставку, то есть уровень нижней стенки не лежит на поверхности, а приподнят над ней на несколько сантиметров. Обязательным требованием является наличие вентиляционных отверстий, расположенных в полу или внизу боковых стенок, однако их расположение может быть различным: иногда отверстия в днище предпочтительнее, нежели боковые.
Долговечность и эстетические вопросы
Поскольку шкафчик изготовлен из сплавов железа, защита его от коррозии является важным вопросом
Следовательно, при его выборе следует уделить внимание качеству покраски изделия. Поверхность металла должна быть покрыта ровным слоем краски, без каких-либо вспениваний, сколов. На ней не должно быть царапин или ржавчины
Шкаф является достаточно громоздким элементом конструкции, иногда может не совсем удачно вписаться в интерьер сада или дачи
Особенно это актуально в случае, если на даче размещается шкаф для двух газовых баллонов. В данном случае может помочь его покраска в какой-нибудь приемлемый для заказчика цвет
Шкаф является достаточно громоздким элементом конструкции, иногда может не совсем удачно вписаться в интерьер сада или дачи. Особенно это актуально в случае, если на даче размещается шкаф для двух газовых баллонов. В данном случае может помочь его покраска в какой-нибудь приемлемый для заказчика цвет.
Виды клапанов
Обратные клапаны имеют одинаковое назначение, но могут различаться по строению и способу эксплуатации.
Шаровые
Затворным элементом в таких агрегатах выступает шар из металла определённых видов (стали, алюминия и др.). Резиновое покрытие детали увеличивает срок её службы.
Движущийся в определённом направлении поток теплоносителя переносит шарик в верхнюю полость клапана.
При смене курса перемещения жидкости элемент опускается на исходную позицию и перекрывает ей путь по трубе.
Плюсы таких деталей:
- возможность ремонта – крышка на верхнем отсеке корпуса даёт доступ к внутреннему механизму устройства;
- надёжность – прибор лишён перемещающихся и образующих трение деталей, благодаря чему он может работать в разных положениях и меньше подвергаться поломкам;
- небольшое гидравлическое сопротивление.
Минусы:
- значительный диаметр препятствует применению устройств в бытовых системах с небольшим сечением;
- при горизонтальной установке крышка должна располагаться наверху для возможности поднятия затвора, вертикальный монтаж предполагает обязательное движение потока жидкости вверх;
- малое давление в системе препятствует правильной работе агрегата (для поднятия шарика необходим напор в 25 бар).
Дисковые
Изделия этого вида снабжены дисковым затвором, сделанным из металла или пластика. Размеров этого элемента достаточно для полной блокировки потока, направляющегося в неверную сторону.
К диску подсоединяется пружина из стали, которая остаётся сжатой при прямом течении жидкости. Со сменой направления потока элемент распрямляется и приводит в движение заслонку, перекрывающую трубу.
Специальный уплотнитель обеспечивает плотность посадки затвора, исключающую протечки.
Такие устройства задействуются в домашних отопительных системах и обладают рядом положительных качеств:
- не нуждаются в периодическом обслуживании;
- имеют невысокую стоимость;
- обладают малым весом и компактными размерами, расширяющими сферу их применения.
У изделий также есть и недостатки:
- невозможность ремонта (неисправные детали подлежат замене);
- большое гидравлическое сопротивление;
- отложение минеральных остатков, приводящих к выходу из строя агрегата;
Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем
Обычные дисковые устройства образуют гидроудар при закрытии, что негативно сказывается на общем состоянии системы. Этот недостаток компенсируется присутствием на некоторых моделях специального механизма, обеспечивающего плавное блокирование потока. Но такие приборы имеют более высокую стоимость.
Лепестковые
Блокировочным механизмом в конструкциях подобного типа является тонкая стальная пластина. Она фиксируется на шарнирах, приводящих её в движение.
Лепестковые агрегаты бывают двух видов:
- Одностворчатые – оснащены пластинкой, вращающейся вокруг собственной оси. Перемещающийся теплоноситель приподнимает створку, освобождая отверстие, при возвращении жидкости затвор опускается, блокируя проход. Этот процесс происходит с участием пружины или без неё.
- Двустворчатые – обладают парой пластин, прикреплённых к вращающейся оси по центру трубы.
Преимущества лепестковых моделей:
- возможность работы без пружин, что допускает их установку в самотечных трубопроводах;
- доступная стоимость.
Недостатки:
повышенное давление (особенно в двустворчатых вариантах конструкции).
Подъёмные
В составе таких приборов присутствует золотник, беспрепятственно перемещающийся вокруг вертикальной оси. Давление жидкости переносит запорный элемент с посадочного седла, открывая доступ в трубу.
Снижение напора или смена его направления возвращает золотник в исходное положение, блокируя воду.
Плюсы подъёмных механизмов:
- низкая восприимчивость к качеству проходящего теплоносителя;
- надёжность, обеспечивающаяся простотой конструкции;
- ремонтопригодность – доступ к компонентам через верхнюю крышку.
Минусы:
возможность только вертикального монтажа.
Выбор запорного клапана на канализационную трубу
Перед тем, как приобрести запорное приспособление, необходимо внимательно проанализировать особенности функционирования системы канализации в собственной квартире или доме. С учетом ее специфики и следует делать выбор.
Определяясь с моделью обратного клапана, нужно обратить внимание на ряд характеристик:
- материал изготовления;
- диаметр раструбов;
- размеры устройства;
- сложность процесса установки;
- качество изделия и наличие гарантии;
- стоимость.
Кстати, функциональность и надежность клапана от цены не зависят. В данном случае следует ориентироваться на собственные финансовые возможности. Например, нет смысла в покупке дорогостоящей модели с электрическим двигателем для установки в дачную канализационную систему, смонтированную из дешевых пластиковых труб.
Из всех вышеперечисленных характеристик самым важным параметром является диаметр раструбов
Именно на него нужно обращать внимание в первую очередь, поскольку он должен совпадать с сечением трубы канализации, в которую запланирован монтаж обратного клапана.. Неправильным решением считается покупка устройства с большим или меньшим диаметром и использование специальных переходников, в результате чего будет нарушен отлаженный механизм функционирования канализации и может измениться пропускная способность трубопровода.
Неправильным решением считается покупка устройства с большим или меньшим диаметром и использование специальных переходников, в результате чего будет нарушен отлаженный механизм функционирования канализации и может измениться пропускная способность трубопровода.
Установку общего клапана применяют только для небольшого дома – изделие на 110 или 150 миллиметров решит все проблемы, но для многоквартирных зданий такой вариант не подойдет. Лучше в этом случае предусмотреть монтаж устройства на каждую ветку трубопровода, подведенную к сантехническим предметам. То есть, следует поставить обратный клапан для трубы канализации 50, 40 или 32 миллиметра.
Обратные клапаны производят из тех же материалов, что и трубную продукцию – это:
- чугун;
- пластик;
- бронза;
- сталь, в том числе и нержавеющая.
Используются и другие материалы, но гораздо реже. Из тех, что встречаются чаще, желательно выбирать тот же, что применялся для труб, которые задействованы при обустройстве канализационной системы в домовладении или квартире. Например, не следует врезать в чугунный трубопровод запорное устройство из пластика и наоборот. Кстати, пластиковые модели самые доступные по стоимости.
Когда места совсем мало, можно использовать межфланцевые модели устройств. Чтобы их установить, нужны будут лишь уплотнители. Если решено для монтажа трубы с обратным клапаном для канализации, пригласить сантехника, нужно учитывать, что стоимость его услуг зависит от сложности выполнения работ.
Когда предстоит устанавливать простое пластиковое изделие, то справиться с задачей сможет домашний мастер при помощи минимального набора инструментов. Перед тем, как покупать устройство, его нужно внимательно осмотреть, взяв в руки, чтобы убедиться, что ничего в нем не болтается и не скрипит.
В торговой сети необходимо попросить продавца-консультанта предоставить гарантию компании-производителя. Если изготовленное в заводских условиях устройство качественное, тогда к нему всегда прилагается гарантийная документация и инструкция, описывающая правила установки.
Клапан на вентиляцию: где и как поставить
Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.
Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.
Естественная вентиляция работает за счет перепада температур и разности давления
В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе
Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять
Установка на кухне с вытяжкой
При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.
Как подключить вытяжку, чтобы осталась естественная вентиляция
Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.
При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком
В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно
Для ванной и туалета
Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.
Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом
Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.
Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.
Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.
Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.
Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.
Процедура монтажа
В первую очередь внимательно изучаются технические характеристики запорного элемента, документация к нему. Проводится внешний осмотр для выявления повреждений, если таковые наличествуют. Клапаны с изъянами к монтажу в трубопровод не пригодны. Рабочие параметры при эксплуатации должны соответствовать указанным в сопроводительной инструкции.
Маркировка изделий
Модели запирающих клапанов обозначаются двумя аббревиатурами, сообщающими пользователю их главные характеристики.
В артикуле «РУ» зашифровано рабочее давление, при котором затвор может работать. Чаще всего эта цифра составляет 16 атмосфер.
Параметр «ДУ» (или «DN») обозначает диаметр условного прохода, то есть внутренний диаметр детали в миллиметрах, обычно имеет величину 40-600 мм.
Монтаж
Устанавливают клапан, руководствуясь несколькими принципами.
- Место для монтажа определяют заранее. Желательно, чтобы доступ к выбранной точке был свободен. Если запор нужно установить в районе изгиба трубы, его монтируют по направлению потока на прямом участке, немного отступив от изгиба, а не сразу после него. Это объясняется тем, что во внутренней области «колена» поток жидкости наименьший, для открытия заслонки его силы может не хватить, для стабилизации потока требуется некоторое расстояние.
- Диаметры запорного механизма и трубы должны соответствовать.
- При сборке системы запорное устройство монтируется последовательно. Когда его устанавливают в уже действующую систему, часть трубы вырезается и на это место закрепляется клапан.
- В горизонтальных трубах клапана крепят так, чтобы ось створок располагалась горизонтально, в вертикальных — входным отверстием вниз.
- Воротниковые фланцы крепятся к трубе, между ними вставляют запирающий механизм. Расстояние между фланцами должно абсолютно точно соответствовать размерам затвору, чтобы соединение было герметичным.
- По завершению монтажа работу системы проверяют. Перед тем, как запустить трубомагистраль в работу, ее полезно продуть для устранения механического сора.
Во время монтажа затворный механизм ориентируют по направлению потока, для этого на запоре есть специальный указатель в виде стрелки, крючка.
После монтажа запирающий модуль функционирует самостоятельно, в каком-либо обслуживании не нуждается.
Выводы и полезное видео по теме
