Керамический дымоход: устройство и монтаж канала из керамики

«Секреты» опытных мастеров ↑

Как любая непростая работа, монтаж дымоходов с использование керамических труб отличается своими особенностями:

Общая высота дымохода должна превышать показатель в пять метров.
При возведении деревянного дома необходимо учитывать будущую усадку, иначе может быть повреждена структура дымохода.
Стыки все соединений керамических труб должны быть доступны для осмотра.
При прохождении керамического дымохода через неотапливаемые помещения (чердак) стоит позаботиться о дополнительном утеплении.
Керамическая труба должна крепиться к стенам и угловым отводам при помощи хомутов.
Трубы на крыше дома, высота которых более 1,2 метра, должны иметь дополнительный элемент крепления в виде растяжек.

Кроме того, керамические дымоходы требуют дважды в год обязательного обслуживания, куда входит:

Проверка всех элементов на герметичность;
Проверка тяги;
Очистка от сажи внутренних поверхностей труб.

Плановая чистка дымохода

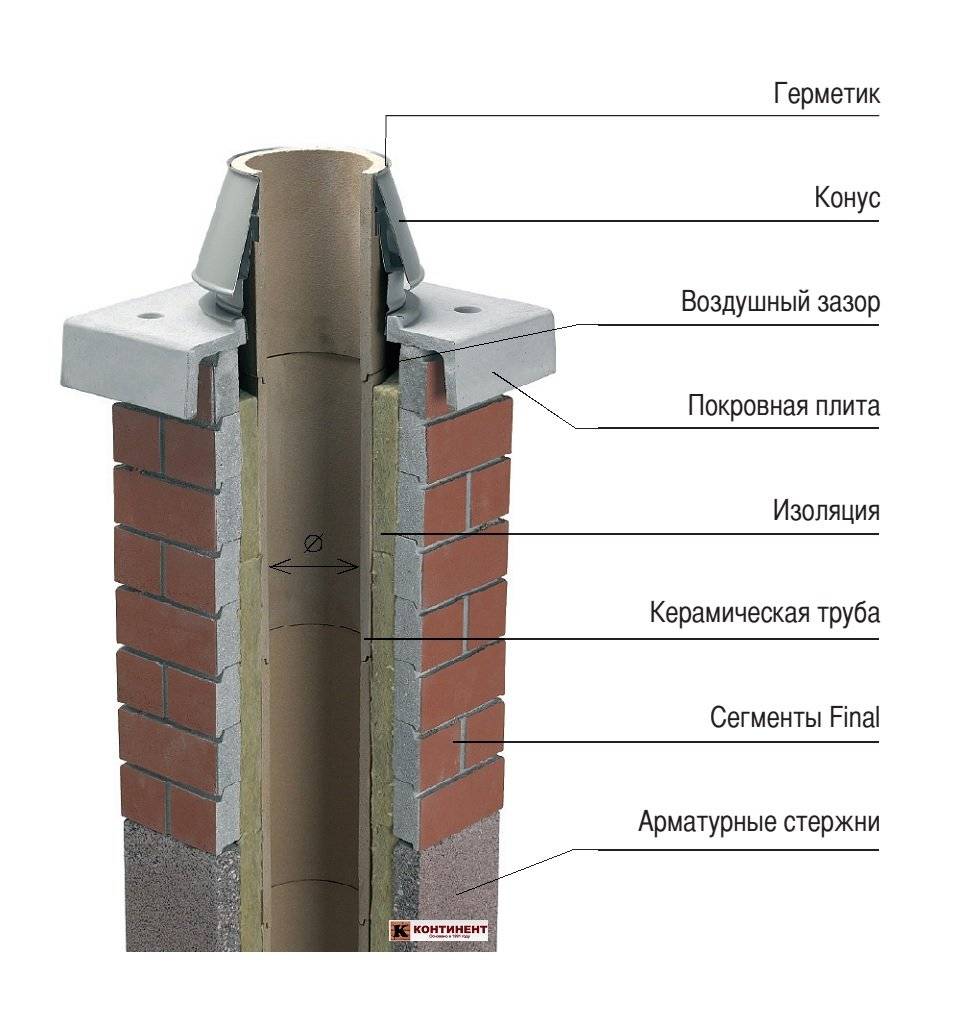

Устройство

По определению это составная конструкция, включающая в себя:

керамический канал дымохода;
слой утеплителя или воздушный зазор;
внешняя оболочка из керамзитобетона.

Подобная конструкция обусловлена несколькими факторами. В первую очередь керамическая труба, формирующая канал дымоотвода, достаточно хрупка и требует поддержки, во-вторых, она обладает высокой теплопроводностью, что неизбежно влечет за собой необходимость в теплоизоляции.

Керамическая труба изготавливается круглого сечения, длиной от 0,3 до 1 метра. Внутренние стенки совершенно гладкие. На внешней поверхности допускается наличие шероховатости и незначительных дефектов, которые, тем не менее, не сказываются на целостности секции.

Для соединения труб между собой предусматривается замок. С одного края трубы это утонение по внешнему диаметру, с другой расширение внутреннего, что обеспечивает плотное прилегание соседних секций

Особенно важно, чтобы элементы состыковались строго по одной центральной оси, потому вид замка является определяющим для качественных керамических дымоходов

Внешняя оболочка из керамзитобетона изготавливается квадратной формы с радиальной полостью внутри. Высота блока варьируется от производителя к производителю, как и форма внутренней полости. Подразумевается либо непосредственное примыкание отдельных частей блока к керамической трубе, либо наличие пространства для укладки утеплителя, тогда они соединяются металлическими перемычками. Последние закрепляются к внешней оболочке, создают упругую опору для керамической трубы.

В керамзитобетонных блоках обязательно имеются специальные отверстия для закладки арматуры. Только так можно обеспечить должную прочность всей конструкции, в особенности в самой нижней части дымохода и верхней части, расположенной выше кровли.

В качестве утеплителя может выступать воздушный зазор или слой базальтовой ваты. Воздушный зазор используется в дымоходах с обратной подачей воздуха в изолированную камеру сгорания или в дымоотводных системах с максимальной температурой до 450оС. Для больших температур или лучшей изоляции используется базальтовая вата. Она используется в виде плотных прессованных плит. Вдоль них выполняется выборка глубоких борозд так, чтобы их можно было свернуть по нужному радиусу.

Утеплитель плотно закладывается в промежуток между керамзитобетонным блоком и керамической трубой. В результате получается композитный материал, обладающий высокой прочностью, низкой теплопроводностью и идеально гладкими жаростойкими стенками канала.

Полезные советы по монтажу

Одно из главных правил монтажа керамических дымоотводов: для установки годятся только целые элементы. Наличие сколов, трещин или любых других повреждений недопустимо. Не стоит пытаться заделать испорченное место с помощью герметика или чего-нибудь подобного.

Это опасное решение, поскольку скрытое внутри конструкции повреждение может выйти из строя в любой момент и стать причиной возгорания.

Поэтому каждый элемент нужно проверить во время покупки, а также непосредственно перед установкой. Если обнаружены даже небольшие повреждения, следует сделать замену. Основание под переходник должно быть идеально ровным и горизонтальным.

Обслуживание керамического дымохода необходимо выполнять регулярно два раза в год: осматривать, очищать от сажи и проверять уровень тяги

Обслуживание дымоходов этого типа выполнить не сложно. Нужно проверять наличие тяги, очищать трубы от сажи, контролировать целостность всех элементов конструкции.

Обычно эти операции выполняют дважды в год, но если есть основания сомневаться в нормальном функционировании дымохода, обслуживающие мероприятия можно выполнить и внепланово. Хотя при правильном монтаже проблемы с такими конструкциями практически не возникают.

Строительные нормативы

Дымоходы проектируются и монтируются в соответствии с СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».

Дымовые трубы должны соответствовать следующим требованиям:

Высота от устья до колосниковой решетки должна быть не менее 5 метров.
Внутренний канал не должен иметь суженных участков.
Высота над плоской кровлей – не менее 0, 5 м (лучше 1 м).
Высота оголовка при скатной кровле:

При расстоянии менее 1,5 м от конька (парапета) – не ниже, чем на 0,5 м от конька.
Если расстояние до конька от 1,5-3 м – не ниже уровня конька.
Если расстояние до конька от более 3 м – высота не должна быть ниже линии, проведенной от конька под углом 10° к горизонтали (вниз от горизонтали).
При расчетах следует учитывать не только высоту ближайшего к дымоходу конька, но и высоту самого высокого конька здания (или самой высокой части здания).

Трубы могут иметь наклонные участки под углом не менее 30° к вертикали, величиной сдвига трубы не более 1 м по горизонтали. Площадь сечения наклонных участков не должна быть меньше площади сечения горизонтальных участков.

Требования пожаробезопасности к дымоходам

Расстояние между наружной поверхностью кирпичных или любых других дымоходов (с утеплением) и конструкциями стен, перекрытий кровли должны составлять не менее 130 мм. Расстояние от конструкций до деревянной стены должно составлять не менее 260 мм.

Если дымовая труба в районе свеса кровли проходит близко от стропил, обрешетки и других горючих материалов, место прохода должно быть изолировано негорючими материалами.

Дымоход твердотопливных, дровяных и торфяных отопительных приборов в обязательном порядке должен иметь сетчатый искрогаситель с ячейкой размером не более 5×5 мм, если кровля имеет покрытие из горючих материалов (битумной черепицы, рубероида, ондулина) или на нее попадают листья. При монтаже дымохода в деревянном доме обязательно следует устанавливать искрогаситель.

Сила тяги и высота

Высота борова – основной параметр, определяющий силу тяги.

Другие факторы, влияющие на силу тяги:

Достаточное утепление трубопровода.
Гладкость стенок дымоходного канала.
Толщина слоя сажи на стенках.
Наличие оголовка или дефлектора (не мешающего свободному выходу дыма).
Подвод воздуха к топке.
Перекрытие канала задвижками, намерзшим на устье конденсатом или льдом.
Правильно подобранная величина внутреннего сечения.

Как выбрать диаметр

Диаметр внутреннего канала дымохода обязательно должен совпадать с диаметром выходного патрубка котла (информация из паспорта теплогенератора).

В СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» приводятся размеры сечения внутреннего канала в зависимости от мощности теплогенератора:

До 3,6 кВт – 140×140 мм (диам. не менее 158 мм).
3,5-5,2кВт – 140×200 мм (диам. не менее 189 мм).
5,2-7,0 кВт – 140×270 мм (диам. не менее 219 мм).

Конструктивные особенности

Керамическая труба для дымоотвода имеет многослойную конструкцию.

Она состоит из таких элементов:

Одноходовый керамический дымоход

внутри находится трубопровод из керамики;
следующий слой состоит из надежной теплоизоляции. Она выполняется из двух половинок, которые надежно окутывают трубу;
прочный кожух из бетона или другого надежного материала;
армирующие элементы, которые создают более жесткую и надежную конструкцию.

Также в комплектацию керамического трубопровода должно входить специальные приспособления, которые защитит систему от попадания атмосферной влаги и от ветра.

Также дополнительно могут предоставляться элементы для проведения монтажа и подключения дымохода к котлу или печи.

Постройка дымовой трубы для барбекю

В условиях загородного дома может возникнуть вопрос с постройкой, выбором материалов и размера для дымохода не только для камина, но и для барбекю. Постройка дымовой трубы обязательно должна быть продумана, первым этапом всегда будет чертеж ее плана на бумаге.

Самым простым решением для строительства дымовой трубы для барбекю будет использование цементного раствора и армирующих металлических брусьев. Остов дымохода выгибается, а затем сваривается из металлических стержней. Металлический каркас цементируется, опутывается сеткой. На стержни наносится раствор изнутри и снаружи. После затвердевания цементного раствора дымоход обмазывается изнутри огнеупорной глиной. Арка формируется после затвердевания раствора в дымоходе, для нее необходим шаблон из фанеры.

Срок высыхания цементного раствора, применяемого при постройке барбекю и дымохода для него – 3-4 дня. До этого времени разжигать огонь в топке нельзя, иначе стены сооружения растрескаются и барбекю будет непригодным для дальнейшего использования.

Вопрос того, как сделать дымоход для камина, решается с обязательным учетом всех требований к технологии и безопасности. При их нарушении под угрозой находится не только эффективность работы камина, но и жизнедеятельность всех людей, находящихся в отапливаемом помещении. Поэтому лучший вариант для тех, кто не имеет должного опыта в возведении подобных конструкций – обратиться к проверенным в данном вопросе специалистам.

Полезные советы по монтажу

Влага

Чтобы избежать увлажнения керамического дымоходапосле монтажа в нем трубы, необходимо позаботиться о вентиляции. Для этого нужны отверстия в нижней и верхней части дымохода, вокруг трубы. Керамические системные дымоходы с внутренней теплоизоляцией из минеральной ваты имеют заводские отверстия и вентиляционные каналы в пустотелых блоках, составляющих обстройку трубы.

Благодаря им, находящаяся вокруг трубы теплоизоляция защищена от влаги, снижающей ее теплоизолирующую способность.Неоспоримым преимуществом дымоходов из кирпича является их низкая цена. Керамические системные дымоходы стоят больше. Оборудование кирпичного дымохода для среднего частного дома с мансардой (высотой около 8 м) жаростойким стальным вкладышем это затраты порядка 3000 грн.

Некоторые считают, что если они будут топить в камине или котле сухими дровами или углем с низким содержанием серы, то это лишние траты. Действительно, во многих случаях это подтверждается. Нужно только следить за высоким качеством топлива.

При необходимости трубу-вкладыш можно смонтировать позже, когда окажется, что он все-таки нужен, но тогда уже придется ремонтировать разрушенные газами стенки дымохода. Когда мы взвесим стоимость возведения дымохода из кирпича, в который нужно будет вложить стальной вкладыш, его цена будет сравнима с возведением системного керамического дымохода. Для газовых и мазутных котлов альтернативы вкладышу или системному керамическому дымоходу нет, поэтому многие люди, строящие себе дом, выбирают системные керамические дымоходы, которые не имеют слишком высокой цены, легко возводятся, универсальны (могут отводить газы горения из любых котлов) и имеют гарантию на 30 лет.

Камин в доме создает тепло и уют. А качественный дымоход создает комфорт и безопасность

Поэтому, планируя купить и установить у себя в доме отопительный котел, печь или камин, построить настоящую баню, необходимо уделить особое внимание качеству трубы для дымохода

Появление современной дымовой трубы датируется началом прошлого тысячелетия и связано с процессом обогрева и приготовления пищи. Прямым назначением этой конструкции, так называемые печные дымоходы, было и по сей день остается вывод газов, дыма, пепла и сажи, обеспечивая безопасность и комфорт жилища.

Дымоход – это сооружение, от которого напрямую зависит благоустройство Вашего дома. Для нормального функционирования дымоотвода, особенно для каминов, необходимо ответственно подходить к вопросу его выбора.

Что собой являет керамическая труба для дымохода?

Это многослойная конструкция, которая отличается прочностью, хорошими теплоизоляционными характеристиками. Керамические дымоходы состоят из наружной и внутренней оболочек, промежуточного слоя утеплителя. Особенностью теплоизоляции является огнестойкость. Если дымоход не удовлетворяет этим требованиями, срок его службы сокращается, а вместе с тем возрастает риск возникновения пожароопасной ситуации.

Наружная оболочка может быть изготовлена из бетона или керамических блоков. В качестве утеплителя используется любой огнестойкий теплоизоляционный материал. Внутренняя оболочка изготавливается из керамики. Благодаря этому поверхность в трубе для отведения продуктов горения характеризуется гладкостью, что препятствует оседанию избыточного количества сажи на стенках дымохода.

За счет конструкционных особенностей они получили название «сэндвич». Благодаря наличию слоя теплоизоляции исключается вероятность появления конденсата на внутренней поверхности трубы. Влага способствует обледенению дымоотвода в зимнее время, что является причиной снижения эффективности его работы.

В наружной оболочке трубы предусматриваются отверстия. Они предназначаются для усиливающей арматуры. Благодаря этому повышается надежность конструкции. Необходимость в упрочнении возникает из-за наличия керамических элементов.

Где используется такой дымоотвод?

Основное направление применения — отведение дыма от объектов разного целевого назначения. Сэндвич-дымоход подводится к воздуховоду котла, печи, камина. Трубопровод для отвода продуктов горения устанавливается на объектах, оборудованных разными отопительными системами. Функционировать котлы могут на топливе разных типов:

дрова;
газ;
жидкое топливо;
твердое топливо, например, дрова, уголь и т. д.

При этом на внутренней поверхности копоть оседает не так интенсивно, как на стенках кирпичных аналогов.

Требования к дымоходам из керамики

Для обеспечения надежности системы отопления, поддержания ее работоспособности на необходимом уровне монтаж труб, отводящих продукты сгорания топлива печи, котла или камина, должен производиться при условии, что соблюдены правила установки конструкции на всех участках от отопительного прибора до крыши. Требования к дымоходам из керамики:

общая высота не должна быть менее 5 м, наоборот, приветствуется установка конструкции большей длины, в результате усиливается тяга в сэндвич-дымоходе;
если крыша плоская, верхняя точка трубы должна возвышаться над поверхностью на 1 м 20 см (больше разрешено, меньше — нет);
верхняя точка керамической трубы для дымохода не может располагаться ниже конька крыши;
торцевой участок трубы должен возвышаться на 50 см над коньком, парапетом;
внутренний диаметр канала дымоотвода не может быть меньше размера патрубка отопительного прибора, через который отводятся продукты сгорания топлива.

При монтаже сэндвич-дымохода следует учесть и свойства покрытия крыши. Например, если материал горючий, то расстояние от конька до верхней точки трубы не может быть меньше 1 м, наоборот, следует обеспечить безопасность при эксплуатации системы отопления объекта и сделать дымоотвод выше (1,5 м от конька).

Способы размещения дымохода

Существуют два способа размещения дымохода камина – внутренний и наружный. Первый предполагает установку трубы для отвода дыма и продуктов горения топлива в комнате либо в стене помещения (при наличии в ней предусмотренной при строительстве шахты).

Второй способ – установка трубы снаружи вдоль стены дома, когда вывод отработанных газов и дыма из камина осуществляется через штатный дымоотвод. Он присоединен переходным коленом к горизонтальной трубе, пролегающей через стену. Колено соединяется с тройником, на который устанавливается труба дымохода, ведущая вверх.

Оба способа размещения дымохода имеют свои достоинства и недостатки. Внутреннее расположение обеспечивает защиту конструкции от перепадов температур зимой, а также снижает тепловые потери. Недостаток расположения трубы внутри помещения – потеря ценных квадратных метров.

Наружное размещение более рационально с точки зрения экономии пространства и пожарной безопасности, но при таком расположении в трубе часто образуется конденсат из-за разницы температур.

Правила выбора параметров дымохода

Труба керамического дымохода изготавливается из отдельных блоков, каковые хорошо подгоняются друг к другу, исходя из этого не появляется утечек дыма. Ее высота рассчитывается заблаговременно, в соответствии с действующим нормативам. Излишняя протяженность дымохода не улучшит тягу, а только создаст сложные аэродинамические завихрения, не содействующие действенной работе газоотводящей системы. Трубу набирают, руководствуясь правилами:

высота над плоской кровлей 50 см;
труба, расположенная в 1,5 м от конька, обязана возвышаться над ним на 50 см;
при расстоянии до трех метров край дымохода не может быть ниже линии конька;
находясь более чем в 3 м от конька, труба обязана достигать оси в 10 градусах от линии его горизонта;
диаметр внутреннего керамического канала не может быть меньше, чем у дымоотводящего патрубка;
высота трубы от линии колосников до наружного края не меньше пяти метров.

Керамический дымоход может употребляться для отведения газов от нескольких устройств, но при любой конфигурации нижний модуль помогает для сбора конденсата. Элементы дымохода подбирают, ориентируясь на тип отопительного устройства: камин, котел либо печь. На величину диаметра трубы воздействует мощность котла и вид топлива. Для подсчета нужной длины керамического дымохода потребуется кровли высоты и значение потолков.

Устройство

Керамический дымоход, как было уже сказано, это составная конструкция, которая включает:

дымоходный канал из керамики;
слой утеплителя или воздушный зазор;
наружный слой из керамзитобетона.

Столь серьезная конструкция объясняется рядом факторов. Во-первых, керамическая труба, которая формирует дымоходный канал, очень хрупкая и нуждается в поддержке. Во-вторых, она отличается высокой теплопроводностью, из-за чего ей требуется надежная теплоизоляция.

Сама труба выполнена круглого сечения, длиной от 30 см до 1 м. Ее внутренние стенки гладкие, в то время как на внешних допускаются шероховатости и незначительные дефекты, не влияющие на целостность конструкции. Трубы соединяются посредством замка, который являет собой утонение по внешнему диаметру с одного края и расширение внутреннего с другого

Крайне важно, что они состыковались строго по одной центральной оси

Внешняя оболочка делаются из керамзитобетона в форме квадрата с радиальной полостью внутри. Высота блока зависит от производителя, равно как и форма внутренней полости. Также предусмотрено либо прямое соприкосновение раздельных частей блока к трубе, либо наличие места для утеплителя, который соединяется посредством металлических перемычек. Они крепятся к внешней оболочке и создают надежную опору для керамической трубы.

В блоках из керамзитобетона обязательным условием является наличие специального отверстия для закладки арматура, позволяющей обеспечить максимальную прочность и устойчивость всей конструкции, что особенно важно в нижней и верхней части дымохода. Для утепления можно использовать слой базальтовой ваты или же воздушный зазор

Последний применяется в дымоходах с обратной подачей воздуха в изолированную камеру сгорания или в дымоотводных системах с предельной температурой до +450°С. Если температура превышает этот показатель или необходимо обеспечить лучшую теплоизоляцию, используют базальтовую вату, которая продается в виде плотных прессованных плит, вдоль которых делаются борозды, чтобы их можно было свернуть

Для утепления можно использовать слой базальтовой ваты или же воздушный зазор. Последний применяется в дымоходах с обратной подачей воздуха в изолированную камеру сгорания или в дымоотводных системах с предельной температурой до +450°С. Если температура превышает этот показатель или необходимо обеспечить лучшую теплоизоляцию, используют базальтовую вату, которая продается в виде плотных прессованных плит, вдоль которых делаются борозды, чтобы их можно было свернуть.

Утеплитель следует плотно заложить между керамической трубой и керамзитобетонным блоком. В итоге получится высокопрочный композитный материал с низкой теплопроводностью и идеально гладкими жароустойчивыми стенками канала.

Почему стоит купить керамические дымоходы Schiedel UNI?

Эта система состоит из трех слоев и подходит для любых видов топлива. Одним из её главных преимуществ является универсальность.

Керамические дымоходы данной модели подходят для каминов, котлов отопления и банных печей. При этом система долговечна. Строгий контроль качества гарантирует бесперебойную работу на протяжении многих лет.

Стоит отметить, что непрофессионалу сложно правильно подобрать необходимые элементы автономной котельной. Обратившись к экспертам, вы будете уверены, что система не выйдет из строя через пару месяцев после установки.

Если возникли какие-то вопросы, касающиеся керамических дымоходов, просто свяжитесь с нами по телефону. Мы будем рады видеть вас в одном из салонов компании в Санкт-Петербурге.

Мы сделаем ваш дом теплее.

Керамические дымоходы имеют широкое применение.

Правда, производятся они для отвода газов сгорания с различной температурой, но можно купить такой, который подойдет и для твердотопливных котлов (уголь, крошка, кокс, пеллеты), и для каминов, и для газовых или жидкотопливных котлов. Это удобно, так как чаще всего мы не знаем точно, каким котлом мы хотим отапливать дом. Построив керамический дымоход, решение мы можем принять позже.

Только для газовых и жидкотопливных конденсационных котлов и котлов с закрытой камерой сгорания нужно выбрать другой вид дымохода. Для этого типа котлов забор воздуха нужно производить вне дома, поэтому для них предлагаются специальные приточно-вытяжные системы, которые, кроме отвода газов горения, имеют также воздушные каналы. Некоторые керамические дымоходы предназначены только для низкотемпературных котлов (температура газов горения не превышает 200°C), что на практике встречается только у конденсационных котлов.

Керамические дымоходы: преимущества и особенности

устойчивы к воздействию высокой температуры и ее частым изменениям;

не поддаются коррозии;
универсалены – керамические дымоходы подходит для всех котлов, также конденсационных, а также каминов и печей;
обычно возводятся вместе со стенами, но могут быть также отдельно стоящие;
не деформируются;
керамические дымоходы устойчивы к возможному возгоранию сажи;
устойчивы к воздействию соединений фтора;
легко обрабатываются (сверление, резание, шлифовка);
керамические дымоходы аккумулируют тепло (медленно остывают);
могут впитывать влагу, поэтому керамический вкладыш должен вентилироваться;
керамические дымоходы долговечны, имеют гарантию на 30 лет.

О долговечности керамических дымоходов лучше всего свидетельствует срок, на который производители дают гарантию. На керамические дымоходы он составляет обычно 30 лет.

На долговечность влияет также качество материала, из которого они выполнены, а также технология производства. Встречаются изделия лучшего и худшего качества. Остается положиться на авторитет производителя и мнение других клиентов.

Керамика, из которой выполнены трубы, должна быть хорошо обожженной, однородной, гладкой и негигроскопичной

Выбирая керамический дымоход, мы должны, прежде всего, обратить внимание на документы, допускающие его к применению. Если их нет, – лучше поискать другой

Из документов мы узнаем, для какого типа котлов предназначен данный керамический дымоход. Его нельзя применять для отвода газов горения из устройств, не перечисленных в документах, так как это может быть небезопасно и наверняка повлияет на срок его службы. К тому же тогда мы будем иметь проблему с ремонтом по гарантии.

Часто случается, что быстрое разрушение дымохода наступает в результате его неправильного подбора

Прежде всего, нужно обратить внимание на его устойчивость к высокой температуре. Для твердотопливных котлов и каминов нужно применять жароупорные керамические дымоходы

Почему керамика лучше кирпича

Веками дымоход строили из кирпича, оштукатуренного раствором глины. Почему же в последние годы так популярны керамические трубы? Ответ прост: по своим характеристикам керамическая труба для дымохода значительно превосходит кирпич. Керамический дымоход обладает следующими достоинствами:

Хорошая тяга. В отличие от кирпича, имеющего шероховатую поверхность, керамические трубы изнутри покрыты жаропрочной глазурью. Гладкая поверхность способствует лучшей тяге, поэтому у владельцев печей с керамическим дымоходом не возникает проблем с задымлением дома при топке.
Прочность. Глазурь обладает низкой водопроницаемостью, поэтому труба не впитывает воду, и весь конденсат, а также влага от осадков стекают в специально предназначенный отстойник. Традиционные кирпичные трубы при оседании влаги на пористой поверхности кирпича впитывают ее, что при низких температурах наружного воздуха приводит к замерзанию воды и растрескиванию кирпича и кладочного раствора.
Устойчивость к образованию сажи. На гладкой поверхности сажа практически не оседает, и большая часть ее улетает в атмосферу вместе с дымом. На кирпиче образование сажи происходит значительно быстрее, при этом уменьшается просвет и появляется вероятность ее загорания, что грозит пожаром. Даже если сажа оседает на керамических трубах, она легко очищается механическими или химическими методами.
Пожарная безопасность. Воспламенение сажи в керамической трубе маловероятно, но даже если это случится, пожара не произойдет – внутреннее покрытие трубы обладает для этого необходимой жаропрочностью, а внешние ее стенки практически не нагреваются из-за низкой теплопроводности.
Устойчивость к химически-агрессивным веществам. В дыме содержатся соединения серы и азота, которые при взаимодействии с водой – конденсатом или осадками – образуют кислоты. Именно из-за них разрушаются кирпичные и металлические дымоходы. Глазированная керамика лишена этого недостатка – она не взаимодействует с кислотами.
Простота монтажа. Чтобы сложить кирпичный дымоход своими руками, необходимы знания, опыт и время. Трубу из керамики сможет установить каждый, достаточно внимательно изучить инструкцию. Керамика легко обрабатывается, поддается резке, сверлению, шлифовке, она устанавливается с помощью обычного инструмента в течение одного-двух дней.

Не лишены керамические трубы и обязательных требований, которые осложняют их установку – это довольно большой вес по сравнению с трубами из нержавейки и необходимость устройства фундамента. Впрочем, если учесть их гарантийный срок эксплуатации от 30 до 40 лет, эта особенность несущественна.

Монтаж керамического дымохода

Возведение дымохода из керамики производится в следующей последовательности:

Делаем прочное бетонное основание, армированное прутками Ø10 мм. Во избежание заваливания дымохода, основание должно быть ровным и «выставлено» по уровню. В процессе монтажа необходимо постоянно следить за тем, чтобы конструкция возводилась строго вертикально, без отклонений. Не допускается примыкание дымохода к стенам помещения, расстояние до них должно быть не менее 0,6 м для одноконтурных и 0,15 м для двухконтурных дымоходов;
На основание укладывается гидроизоляция;
Первым устанавливается керамзитобетонный блок, в который вставляется отрезок керамической трубы (конденсаторосборник с сифоном для отвода влаги). Далее труба оборачивается теплоизоляцией. В таком порядке возводиться весь дымоход.

Совет! Перед установкой каждого керамического элемента необходимо проверять его целостность. При обнаружении трещин или сколов следует, заменить поврежденный элемент на новый. В дальнейшем это позволит избежать необходимости разбирать весь керамический дымоход.

Возведенная дымоходная система в строящемся доме.

Керамзитобетонные блоки соединяются раствором на основе каолиновой глины и шамотного песка, либо при помощи уже готового к применению порошка мертеля, разведенного водой.

Керамические трубы для дымохода соединяются силиконовыми или силикатными герметиками (мастиками). Также применяется специальный клей в виде кислотостойкой массы. Клей не поглощает влагу, устойчив к воздействию агрессивных веществ. Через каждые 2 м стыки дополнительно укрепляются металлическими хомутами. Перед нанесением герметика, стыки можно увлажнить губкой. Каждый шов необходимо выровнять, удалив остатки герметика с внешней и внутренней стороны трубы

Гладкая внутренняя поверхность является важной составляющей хорошей тяги в дымоходе. Помимо этого, на не выровненных швах будет скапливаться конденсат, сажа и другие загрязнения

Надкровельная часть монтируется более тонкими блоками толщиной 7,5 см. После завершения укладки сверху в отверстия блоков продеваются четыре металлических прута, служащие арматурой.

В финальной части, после установки устройства примыкания дымохода из керамики в амбразуру крыши, обертываем в этом месте дымоход по периметру самоклеящейся уплотнительной гидроизоляционной пленкой.

Строительные нормативы

СНиП 41-01-2003 определяет требования к конструкции дымовых труб. Основное и непереложное правило: высота от колосниковой решетки до оголовка должна быть не менее 5 м.

Относительно кровли высота трубы в частном доме должна быть:

для плоских крыш – не менее 1000 мм от уровня покрытия;
при скатной кровле при расстоянии от конька до оголовка (по горизонтали) 1,5 м – не менее 500 мм; при расстоянии от 1,5 м до 3 м – вровень с коньком; при расстоянии более 3 м — угол между горизонталью и линией, проходящей через верх трубы и конек, не должен превышать 10°;
длина одного горизонтального участка не должна превышать 1000 м; их должно быть как можно меньше. Для керамики горизонтальных участков вообще не должно быть.

Требования пожаробезопасности к дымоходам

Расстояние от наружных стен дымохода до конструкций стен, кровли и перекрытий из горючих материалов для кирпича и «сэндвича» должно составлять не меньше 130 мм; для керамики не меньше 250 мм.

Дымоход должен оснащаться сетчатым искроуловителем в следующих случаях:

если кровля покрыта рубероидом, битумной черепицей, ондулином, другими горючими материалами.

Сила тяги

Факторы, влияющие на силу тяги:

высота дымохода;
утепление;
подвод свежего воздуха в топку;
состояния дымового канала (осела на стенках сажа или нет);
гладкости стен дымового канала.

Тягу необходимо периодически проверять; дымовой канал следует регулярно очищать от сажи. В случае с керамикой это обычно делают один-два раза в году.

Выводы и полезные видео по теме

В этом видео наглядно показан процесс установки керамического камина: от распаковки заводского комплекта до отделки экстерьера:

Если вам необходимо установить ворота в уже готовую конструкцию, этот мастер-класс поможет вам правильно выполнить все операции:

Вот подробная видеоинструкция по установке от производителя системы TONA Tec Iso (Германия):

Качество и надежность керамических каминов объясняют растущую популярность такого типа конструкций

Однако не забывайте, что каждый этап монтажа такой системы необходимо проводить правильно и с максимальной осторожностью

начинающим производителям печей-любителям лучше доверить эту важную задачу специалистам, чтобы не испортить дорогостоящие комплектующие и не подвергнуть опасности свое жилище.

Хотите рассказать, как вы сами установили керамический камин в своем доме? Вы можете сделать это, оставив комментарий в блоке ниже. Там же вы можете задать интересующие вопросы по теме статьи.

Источник – https://sovet-ingenera.com/otoplenie/o-drugoe/keramicheskij-dymoxod.html

Как сооружается керамический дымоход: специфика монтажа дымового канала из керамики

«Секреты» опытных мастеров ↑

Устройство

Полезные советы по монтажу

Строительные нормативы
