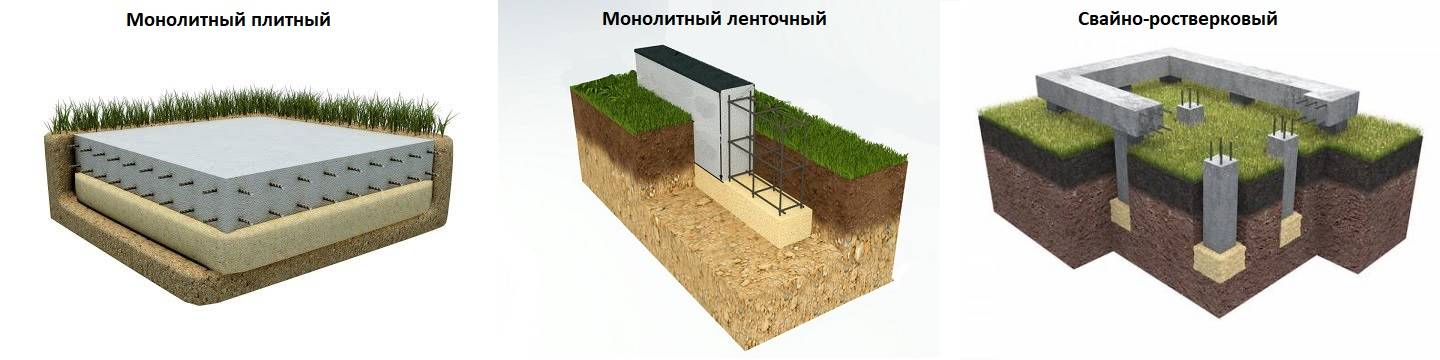

Виды монолитных фундаментов
Существуют различные типы монолитов, их классифицируют по конструкции:
- Ленточный формируется только под несущими стенами. Достоинства таких оснований – возможность обустройства подвала, погреба, цокольного помещения. Для возведения расходы минимальные. Ленточные фундаменты неустойчиво ведут себя на подвижных, пучинистых грунтах, велик риск деформации бетона, разрушения зданий при сезонных подвижках почвы.
- Плитный представляет собой сплошной монолит по всей площади нижнего этажа. Это непотопляемый плавающий фундамент, который устойчив на рыхлых почвах и подвижных пластах. Не подходит только для сильно заболоченных участков. Для возведения монолитного основания требуются большие денежные затраты, но зато строение будет базироваться на прочной опоре, плита способна нивелировать неустойчивый грунт.
- Свайно-ростверковый тип формируется на винтовых сваях или бетонных столбах, установленных ниже уровня промерзания. Опоры принимают на себя избыточную нагрузку, спасают бетон от разрушения.
Виды монолитных фундаментов
По степени углубления в землю:
- Заглубленный делают для домов с подвалами, цокольным этажом, многоэтажных каменных строений. Когда бетон опирается на плотный, не промерзающий зимой слой почвы, получается устойчивая строительная конструкция.
- Мелкозаглубленный выбирают для легких одноэтажных или полутораэтажных сооружений из бруса, пенобетона. Такой фундамент не рассчитан на большую нагрузку, для него не требуются большие денежные расходы.
В геологических условиях умеренных широт чаще выбирают плитный тип фундаментов, возводят их самостоятельно или с привлечением строительных организаций.
Свайный фундамент
По внешнему виду этот тип основания напоминает предыдущий вариант, те же опоры и ростверк. Отличия заключаются в конструкционных особенностях свай. Эти элементы имеют значительную длину, что позволяет их закреплять в плотных слоях грунта. Благодаря таким особенностям основание не подвергается влиянию сезонных колебаний, которые вызывают пучение грунта.
На практике применяется несколько вариантов устройства свайного фундамента отличающиеся по типу свай.
- Забивные. Изготавливаются из железобетона. Применяются в строительстве многоэтажных жилых домов при слабых грунтах. Слабые грунты – это обводненные, заболоченные, засыпные. Сваи забивают на глубину более 5 м в материковый грунт. Сваи делятся на висячие сваи и сваи стойки. Висячие держаться за счет трения поверхности сваи об грунт. Сваи стойки опираются на плотный грунт: известняк или скальная порода.
- Буронабивные. Сделать такой фундамент просто. Буриться скважина и с армированием заливается бетон. Далее приступают к монтажу ростверка.
- Винтовые. Упростить монтажные работы поможет новая технология устройства фундаментов из винтовых свай. Такие элементы вкручивают в грунт подобно шурупам, оголовки свай можно легко расположить на одном уровне.
Фундаменты свайного типа прекрасно подойдут для постройки частного дома в местности с пучинистыми неустойчивыми грунтами, а также при значительных перепадах высот. Основным минусом такой конструкции считается применение специальной техники.
Основные этапы
От качества выполненного основания для сооружения будет зависеть его прочность, надежность и долговечность
Поэтому очень важно соблюдать последовательность работ и следование правил заливки фундамента
Подготовка и разметка
Правильная заливка основания начинается с подготовки и разметка участка. Его нужно очистить от мусора, крупных корней и камней.
После чего сделать разметку на основании проекта. Для этого рекомендуется воспользоваться небольшими деревянными кольями и шпагатом.
Для квадратного или прямоугольного фундамента следует уделить особое внимание проверке линейных размеров по диагонали. Длина диагоналей должна быть равной
Копка траншеи
Копать траншею можно вручную или при помощи экскаватора. В последнем случае работы будут проведены быстрее и дешевле.
Однако края траншеи будут рваными, что приведет к необходимости потратить больше бетона для заливки.
Опалубка
Данный этап заключается в установке опалубки. Установку следует проводить по предварительно сделанной разметке. Опалубка нужна для удержания бетона в нужной форме в процессе его застывания. А для заглубленного в землю фундамента опалубка продолжает ширину траншеи в земле, чтобы вывести основание на необходимую высоту над землей.
Бетон состоит из тяжелых компонентов, поэтому его масса велика. Чтобы удержать бетон в нужно форме, и сделать прочный заливной фундамент, опалубку следует раскрепить.
Для этого рекомендуется использовать стяжку из проволоки. Для придания прочности конструкции можно поставить дополнительные упоры от стойки до земли.
Установка арматуры
Однако бетонное основание может треснуть и разломаться при нагрузке на излом. Именно для этого используется стальная арматура, которая закладывается в бетон для создания прочной монолитной конструкции.
Для прямоугольного основания рекомендуется использовать четыре продольные нитки арматуры, которые следует скрепить между собой толстой проволокой. Полученный каркас не должен менять своего положения при заливке бетон.
Заливка
Перед тем, как залить фундамент под дом, необходимо на дно траншеи насыпать песок, чтобы бетон не смешивался с землей. Существует два способа, как заливать фундамент.
Первый – заказ готового бетона, который привезут на бетоновозах, и зальют в подготовленные конструкции.
Данный метод рекомендуется использовать в том случае, если основание имеет большой размер и требует значительного количества раствора. Второй способ заключается в самостоятельном изготовлении бетона. Этот метод рекомендуется при небольшой потребности в растворе.
Вне зависимости от вида бетона, не рекомендуется проводить заливку фундамента в несколько этапов. К тому же для удаления пузырьков воздуха жидкую массу следует уплотнить методом вибрирования. Заливка фундамента в два этапа, когда первая часть уже застыла, а вторую только залили, может привести к образованию шовных соединений, а они являются причиной трещин и поломки основания.
После заливки основания по уровню и его затвердевания опалубку можно снять. Максимальную прочность такое основание наберет только спустя три недели. Первые 4 — 5 дней рекомендуется поливать фундамент водой для улучшения процесса кристаллизации. Следующим этапом строительство является возведение самого сооружения, поэтому основание к этому моменту должно хорошо затвердеть.
Уход
Чтобы бетон хорошо застыл и не потрескался, его нужно накрывать пленкой или другим водонепроницаемым материалом. Это защитить бетон от осадков, а также от высыхания. В жаркую погоду его следует поливать водой после заливки несколько раз в день.
В противном случае возможно пересыхание фундамента после заливки и его растрескиванию, что приведет к необходимости дорогого ремонта и даже демонтажа части основания. До полного затвердения основания подвергать его нагрузкам не следует. Дальнейшие строительные работы можно проводить только через 3 — 4 недели после заливки основания.
Разновидности опалубок
Заливка бетона может производиться непосредственно в землю, без опалубки – просто выкапывают траншею в грунте, в нее заливают цемент. Такой вариант подходит под устройство фундамента ленточного типа со способностью выдерживать не очень большие нагрузки.
Но самый популярный вариант опалубки для заливки бетона – изготовление разборной конструкции из деревянных щитов, которые собираются крепежами, потом выполняется монтаж бруса. Струганой стороной доски опалубки поворачивают вовнутрь, чтобы монолит был гладким. После демонтажа опалубки доски можно использовать опять в заливке бетона или для иных нужд.
Также используется строительная фанера с ламинированными боковыми поверхностями. Ее тоже собирают щитами, по внешней стороне крепя гнутыми металлическими прутьями. Оснастку делают из металла, монтируют и демонтируют с привлечением автокрана.
Металлические опалубки производятся путем укрупнения щитов в монтажные панели с использованием грузоподъемного механизма. Детали собирают и фиксируют болтами и сварочными швами. Чтобы бетон не налипал при заливке, внутри конструкции смазывают специальной эмульсией.
Нередко для заливки бетона используют передвижные опалубки, актуальные для возведения многоуровневых стен сооружения. В процессе застывания бетона панели из металла демонтируют и сдвигают далее выше по уровню. Обычно такие варианты выбирают для жилищного и промышленного строительства.
Изготовленные в промышленных условиях опалубки предполагают усиление рабочих плоскостей, снабжают улучшенными системами крепления, чтобы ускорить монтаж и демонтаж. Таким образом удается увеличить скорость строительства в несколько раз, актуально для сооружений на каркасной основе.
Иногда требуется применение несъемной опалубки из пенополистирола. Конструкция представляет собой коробку без дна и крышки, в которой установлены внутренние перегородки, призванные обеспечить нужный уровень жесткости при заливке.
Технология возведения
Основания комбинированного типа строят с цокольным этажом или без него. В первом случае опорой монолитной плите служит периметр фундаментной ленты, а во втором еще и вся поверхность почвы под ней, что увеличивает устойчивость и надежность возводимого сооружения.
Монтаж опалубки и арматурного каркаса
Чтобы построить ленточный фундамент, объединенный с монолитной плитой, без подвального помещения выполняют действия в следующей последовательности:
- проводят геодезические исследования на месте строительства, чтобы определиться с типом грунта, расположением подземных вод;
- вырывают траншеи под ленту шириной 0,4 м и глубиной на 20% больше, чем уровень промерзания почвы по региону;
- в них формируют песчано-гравийную подушку, которую утрамбовывают, поливая при этом водой;
- обустраивают котлован под плиту по проекту;
- его дно застилают геотекстилем и засыпают слоем песчано-щебневой смеси толщиной в 40 см, выравнивая поверхность при этом;
- укладывают теплоизолятор;
- монтируют инженерные коммуникации: водопровод, канализацию и прочие;
- производят установку опалубки;
- создают каркас из арматуры, которую располагают двумя рядами (расстояние между ними берут от 10 до 15 см), связывая при этом плиту с лентой;
- проводят заливку установленной конструкции раствором;
- после набора бетоном требуемой прочности (этот период занимает до месяца, в зависимости от климатических условий) демонтируют опалубку и проводят гидроизоляцию.
В работе используют армирующие прутья сечением 12-14 мм. Поверх ленты по всему ее периметру через 0,5 м (в среднем) оставляют торчать их вертикальные концы для связки с плитным каркасом. Армируя, оставляют промежуток между прутьями в одном ряду около 20 см. Расстояние от нижнего слоя каркаса до утеплителя выбирается примерно 5 см.
Наружную опалубку рекомендуется изготавливать и устанавливать выше монолитного основания на 25 см.
Если подземные воды залегают близко к поверхности, то в котлован и траншей на подушку укладывают рулонное гидроизоляционное покрытие.
Бетонирование выполняют так, чтобы раствор покрыл арматуру сверху более чем на 5 см.
Залить фундамент с подвальным помещением несколько сложнее, чем без него. По технологии проводят работы в следующем порядке:
- заливают ленточный фундамент;
- сверху на него устанавливают палубу, покрывая ее полиэтиленовой пленкой;
- делают в опалубке отверстия под различные коммуникации и дверь (люк) в подвал;
- монтируют каркас из арматуры и заливают его бетоном.
В каких случаях стоит применять плитный фундамент для дома и виды плитных фундаментов
Фундамент плита технология строительства
Данный тип основания закладывается под всей площадью будущей постройки и характеризуются максимальной устойчивостью к нагрузкам на изгиб и разрыв и выталкивающим воздействиям грунта. Как следствие, такой фундамент подходит для строительства на любых ровных участках, включая песчаные, торфяные, болотистые, часто подтопляемые, пучинистые и слабые грунты (супеси и суглинки с несущими способностями в пределах 2,5 кг/см2).
Точные параметры плиты обосновываются расчетом, но в целом она без проблем выдерживает вес домов из тяжелых стройматериалов с этажностью в пределах 3.
Максимальный экономический эффект от заложения плиты достигается при ведении строительства на нестабильных или пучинистых грунтах с большой глубиной промерзания (в особо сложных случаях ей нет альтернатив). Данный тип фундамента не относится к бюджетным, но вложения на его строительство окупаются долгим сроком службы и надежностью. Ограничения проявляются лишь в невозможности обустройства подвалов у плит мелкого заложения и в жестких требованиях к ровности участка.
Несмотря на единые требования технологии (наличие плотной подушки из песка и щебня, обязательная гидроизоляция подошвы и армирование конструкции, выбор толщины плиты в пределах 10-40 см, соответствие ГОСТ Р 54257-2010 и другим строительным нормативам) фундаменты такого типа могут иметь разную глубину заложения и другие отличия.
В зависимости от конструктивных особенностей и способа обустройства выделяют:
• Незаглубленные, мало- и сильнозаглубленные фундаментные плиты. Первые идеально подходят для ведения строительства на любых грунтах кроме сильнопучинистых, вторые закладываются после снятия небольшого слоя плодородного грунта и имеют универсальные рабочие характеристики, третьи стоят дороже всего и выбираются при наличии в проекте подвала или подземных этажей.
• Монолитные, сборные или сборно-монолитные конструкции. В большинстве случаев такой фундамент заливается непосредственно на месте, но иногда функции основании выполняет цельное ж/б изделие заводского качества или сборные конструкции из плит перекрытий.
• Обычные ровные плиты и конструкции, усиленные дополнительными ребрами жесткости или сваями.
Обычный и утепленный
В зависимости от типа пирога все плитные фундаменты разделяются на обычные и утепленные.
Плита обычная
Размещение утепляющей прослойки не является обязательным условием возведения плиты, но ее наличие существенно сокращает тепловые потери через низ здания и продляет срок службы основания.
Лучше всего для этих целей подходят специализированные плиты уплотненного пенополистирола, укладываемые как минимум в 2 слоя при обычной форме краев или в 1 слой и более при использовании листов с L-кромкой или замковыми системами.
Суммарная толщина утепляющей прослойки зависит от условий эксплуатации и поставленных задач и составляет 10-15 см у обычных оснований и не менее 20 см у фундаментов, закладываемых по технологии «шведская плита» (УШП).
Последние, в свою очередь, относятся к конструкциям мелкого заложения и признаны оптимальными при ведении строительства на пучинистых и подтопляемых грунтах.
С закладкой теплого пола и без
При отсутствии утепляющей прослойки в пироге плитного фундамента заложение элементов теплого пола в ходе бетонирования не имеет смысла. Львиная доля тепла в таких системах уходит на обогрев бетона и грунта, их КПД существенно снижается.
Утепленная шведская плита
В УШП и их аналогах, наоборот, комплексные действия только приветствуются. В частности, в таких конструкциях помимо основных инженерных коммуникаций успешно размещают трубы водяного теплого пола. После завершения этапа бетонирования и шлифовки поверхность плиты пригодна к монтажу напольных покрытий, сроки строительства частного дома и расходы на его отопление сокращаются.
Время застывания бетона
Период застывания бетона достаточно продолжителен.
На практике выдержка выполняется поэтапно:
- Первые три дня ведется полив водой 6 раз в сутки (каждые 4 часа).
- Затем 7 дней поливают трижды в сутки.
- После 10 дней выдержки производят демонтаж опалубки.
- Через 28 дней лента готова к дальнейшим работам.
Полив водой позволяет уравновесить нагрузки, возникающие из-за разницы влажности внутри массива ленты и снаружи.
ОБРАТИТЕ ВНИМАНИЕ!
28-дневный срок выдержки не означает, что процесс затвердения бетона завершен. Материал лишь набрал достаточную прочность для продолжения строительства, но затвердение бетона длится еще долго.
Оборудование для заливки фундамента
При масштабном строительстве лучше использовать автобетономешалки.
Подход, используемый довольно часто – использование бетономешалки. Она не занимает много места, довольно проста в эксплуатации, но значительно упрощает процесс производства бетона. Количество циклов, требуемых для приготовления бетона, напрямую зависит от производительности данного оборудования. При большом масштабе строительства идеально подойдут услуги автобетономешалки. Единственный минус – стоимость, ведь нужно будет оплатить приготовление бетона, транспортировку, работу водителя. В случае ограниченного доступа, к стройплощадке бетон заливают с помощью бетононасоса.
Как эффективно залить фундамент своими руками
Бетон для фундамента лучше приготовить на высокомарочном цементе, а в качестве заполнителя использовать чистый крупный песок и гранитный щебень. Мелкий. песок с частицами глины, а также щебень из известняка или кирпичного боя значительно снижают марку бетона даже при высокомарочном цементе.
Состав бетона: 1 часть цемента, 3 части песка, 3—4 части щебня. Перед тем, как залить фундамент своими руками, сухую смесь затворяют водой с таким расчетом, чтобы пластичность бетона позволяла уложить его (но не залить!) в опалубку с легким эффективным трамбованием. Бетон перемешивают и употребляют в дело в течение 1—1,5 часа.
Фундаментные стенки высотой более 50 см, испытывающие одностороннюю боковую нагрузку грунта, должны обязательно выполняться из железобетона. При устройстве фундаментов в пучинистых грунтах из мелкоштучных материалов прибегают к их вертикальному армированию. В качестве арматуры используют вбитые в землю металлические стержни и проволоку диаметром 6—12 мм, а также металлолом, например старые водогазопроводные трубы или уголки. Между собой отдельные металлические детали связывают вязальной проволокой. Сваривать между собой их не стоит — в точках сварки быстро возникнет ржавчина, и надежность фундамента снизится.
Перед заливкой фундамента своими руками опалубку смачивают водой (если она сделана из досок) или специальным препаратом, предотвращающим приклеивание бетона к опалубке (если используются плиты из фанеры). Разобрать ее можно не раньше, чем через два дня, но только при условии, что температура в это время не опускалась ниже 15 °С. При низкой температуре схватывание бетона может продолжаться даже 12 дней.
Вместо опалубки для заливки фундамента дома своими руками можно использовать пустотелые блоки. Возводимые из них фундаментные стены могут иметь ширину 20, 25 и 30 см. Бетонные пустотелые блоки укладывают всухую (без раствора), что возможно благодаря соответствующему профилированию нижних и верхних ребер. После укладки двух рядов блоков пустоты в них заполняют бетоном класса минимум В10 или керамзитобетоном (если не предусмотрена дополнительная теплоизоляция). После укладки последнего ряда выполняют армирование — минимум из двух прутов диаметром 10 мм, соединенных хомутами.
Фундаментные стены можно не только отливать из бетона, но и выкладывать из полнотелого кирпича. Причем применять силикатный кирпич в этих целях запрещает СНиП П-22-81, следует использовать только керамический. Толщина таких стен — 25 см (в один кирпич), 38 см (в полтора кирпича плюс шов) или 51 см (в два кирпича плюс шов). Ряды укладывают с перевязкой— вертикальные швы должны быть сдвинуты по крайней мере на четверть кирпича. Горизонтальный шов должен иметь ширину около 10 мм, вертикальный — 12 миллиметров!
Если фундамент бутобетонный — с заполнителем из щебня, гравия, кирпичного боя и т. п. — дно траншеи уплотняют, затем наливают 5-сантиметровый слой цементного раствора, кладут заполнитель слоями по 15—25 см, проливают каждый слой жидким раствором и плотно трамбуют тяжелыми трамбовками.
Сведения о грунте и находящихся рядом постройках
Начинать что-то делать без предварительной подготовки попросту неразумно. Начало всех начал в строительстве – это составление проектной документации; а делать проект дома и фундамента, в свою очередь, можно только основываясь на результатах геологической экспертизы участка, которая выявит индивидуальные особенности грунта и будет учитывать рельеф.
Ландшафтное проектирование поможет выбрать максимально удобное расположение дома, вспомогательных построек, дорожек и беседок. Современные технологии позволяют увидеть будущий дом во всех ракурсах.

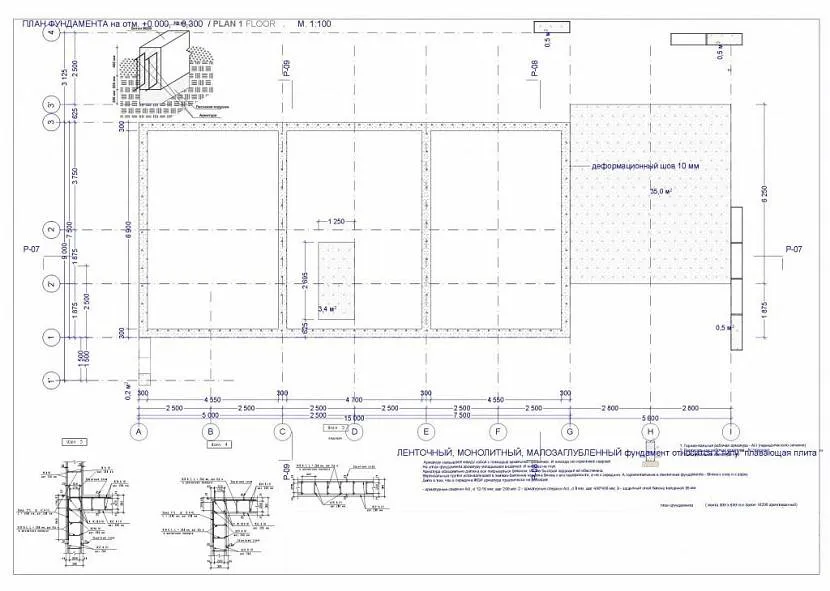

Линейные размеры основания это только часть проекта фундамента Источник moifundament.ru
Преимущества и недостатки перед другими видами оснований:
- низкое давление платформы на землю;
- способность выдерживать высокие статические и слабые динамические нагрузки, возникающие из-за смещения грунта;
- надежность и прочность;
- долгий срок службы (более 100 лет);
- стойкость к высокому давлению воды, затоплениям и влажности;
- легкость и простота укладки;
- возможность построить здание на подвижном грунте;
- фундамент не подвержен локальной деформации;
- обеспечивает сплошную плиту перекрытия цокольного этажа.
К недостаткам такой плиты относят:
- необходимость доставить на место строительства большое количество материалов;
- высокую стоимость и затратность;
- необходимость тщательной подготовки площади для работы;
- после заливки фундамента под ним невозможно вырыть подвал.
Ручная выборка больших объемов грунта для такого фундамента очень трудоемка, поэтому лучше привлекать технику
Сборка каркаса из арматуры
При помощи имеющейся арматуры собирается каркасная сетка, имеющая квадратные ячейки размером 30 на 40 сантиметров. Места соединения прутьев скручиваются вязальной проволокой, для лучшего затягивания предпочтительно использовать плоскогубцы.
Если имеются отверстия для опорных столбов, в них помещают также скрученные по три-четыре прута из арматуры, что придаст дополнительную прочность всей конструкции, их концы должны быть выше дна траншеи на расстояние около тридцати сантиметров.
После этого на песчаную подушку необходимо положить вдоль стенок, на расстоянии 5 сантиметров от них по два арматурных прута, на которых в дальнейшем и будет держаться сетка.
Ее вывязывают, закрепляя через каждые 30 сантиметров вертикальные пруты (сварка в данном случае недопустима, так как в последующем приведет к коррозии в местах соединения, только вязальная проволока). Вертикальные прутья арматуры должны возвышаться над уровнем земли на 25 сантиметров.
Подобный каркас собирается как непосредственно внутри вырытой траншеи, так и отдельно от нее, с последующим помещением внутрь.
После всех проведенных приготовлений по внутренней стороне опалубки отмечают уровень, до которого должна быть произведена заливка фундамента и натягивают бечевку. Необходимо отследить, чтобы ее высота находилась строго на одном уровне по всему периметру.
Подведение кратких итогов
Из приведенной информации ясно, что начинать строить фундамент для своего загородного дома необходимо с подготовительных и земельных работ. Без них создать прочную и надежную основу для жилища не удастся. При этом необходимо осуществлять строительство фундамента с применением только качественных материалов, соблюдая при этом пропорции и технологический процесс.
Заливку раствора лучше производить не в одиночку, а вместе с напарником. Тогда вы сможете завершить такой процесс оперативно, при этом он будет выполнен качественно. Строить стены, перегородки и кровлю начинайте только после того, как бетон полностью схватится.
