Тип теплообменника
Конструкция двухконтурного напольного газового котла для получения горячей воды для ГВС дома может предполагать наличие проточного теплообменника или встроенного бойлера.
Конструкция проточных теплообменников предполагает наличие каналов небольшого сечения и тонких стенок, что делает их уязвимыми при использовании для ГВС жесткой воды из колодца или скважины, без предварительного ее умягчения. Кроме этого, такой теплообменник не рассчитан на большой расход и не позволяет иметь запас горячей воды, так как она начинает нагреваться только когда открывается соответствующий кран. Большинство проточных теплообменников двухконтурных котлов рассчитаны на одновременное обеспечение горячей водой одной точки забора. При открытии второго крана, температура воды в первом снизится. К тому же, рекомендуется, чтобы точка забора горячей воды была удалена от такого котла на расстояние не более 7 м. При этом возможны два варианта проточного теплообменника:
- когда теплообменники ГВС и отопления совмещены в одном основном, нагреваемом газовой горелкой, так называемый битермический теплообменник (рис. 3);
- когда вода для системы ГВС нагревается в отдельном дополнительно теплообменнике, водой нагретой в основном теплообменнике (рис.4).
Рис. 3 Схема работы двухконтурного газового котла с битермическим проточным теплообменником
Рис. 4 Схема работы двухконтурного газового котла с дополнительным проточным теплообменником для ГВС
Если же нужен больший объем горячей воды, а также наличие ее определенного запаса, то для отопления частного дома следует выбирать двухконтурный напольный газовый котел со встроенным или выносным бойлером. Первый имеет меньший объем и монтируется внутри корпуса. Выносной же по конструкции похож на бойлер косвенного нагрева.
Рис. 5 Напольный двухконтурный газовый котел со встроенным бойлером
Теплообменник двухконтурного газового котла может быть изготовлен из разных материалов:
- Из чугуна – имеет длительный срок службы (до 50 лет), стойкость к высокой температуре и агрессивной среде теплоносителя. Недостатками такого материала является большой вес и хрупкость (боится ударов и резких перепадов температур).
- Из обычной стали – самый экономный вариант. К тому же, по сравнению с чугунными, имеют меньший вес, не боятся ударов и резких перепадов температуры. Но, с другой стороны, они подвержены коррозии и срок службы их значительно меньше (5-15 лет, в зависимости от марки стали).
- Из меди – самый дорогой вариант, но отличается наилучшей теплоотдачей и довольно длительным сроком службы. Не боятся ударов, резких перепадов температур, как чугунные. Не подвержены коррозии, как стальные, хотя чувствительны к кислотности теплоносителя.
Секреты выбора напольного котла
Конечно, первое, на что обращается внимание – это мощность газового агрегата. Обычно предлагают рассчитывать нужную мощность так: 1 кВт мощности на 10 кв.м
Это среднее значение, которое не учитывает высоту потолка, количество окон в помещении, теплоизоляцию. Правильный расчет может сделать только специалист.
Некоторые советуют приобретать котел с небольшим запасом мощности. Запас должен быть небольшим, иначе износ оборудования наступит намного раньше. Для одноконтурных котлов запас мощности – не более 15%, для двухконтурных – не более 25%.
К самым экономичным котлам относятся конденсационные модели, они расходуют топливо на 15-30% меньше традиционных. Также экономит и электронный розжиг. Пьезорозжиг уведет к перерасходу газа из-за постоянной работы горелки. Электронная горелка в этом не нуждается, поэтому стоимость конечно выше, но качество и срок службы соответственные.
Нужно учитывать площадь здания: для небольшого здания лучше приобрести двухконтурный котел, при условии, что необходимо горячее водоснабжение. Для больших площадей мощности двухконтурного котла не хватит и может пострадать безопасность системы.
Материал лучше выбирать – чугун или сталь. Дольше прослужит. Медный теплообменник придется через некоторое время менять. Чаще выбирают узел из чугуна.
Чем выше мощность, тем выше и цена. Нормой считается, если кпд у напольного газового котла от 80 до 90 %. Конденсационные модели – от 104 до 116% (по паспортным данным). Чем выше кпд, тем меньше топлива и эффективнее работа.
Безопаснее и удобнее котлы с автоматическим управлением. Не нужно контролировать их работу. Это очень дорогая система. Более бюджетный вариант предполагает постоянный контроль работы, что не всегда удобно.
Размер котла, конечно, выбирают, опираясь на площадь помещения, где он будет стоять. Выбор огромный
Важно помнить, чтобы ко всему дополнительному оборудованию был свободный доступ
С бойлером или без
Речь пойдет о том, как подогревается вода. Обычный двухконтурный газовый котел действует как проточный водонагреватель. Горячая вода часто нужна не постоянно, а небольшими порциями, что приводит к частым включениям/выключениям котла. Такой режим приводит к быстрому износу оборудования, ноне выключать воду слишком дорого. Решение этой проблемы — двухконтурный газовый котел с бойлером.
Подключение бойлера косвенного нагрева к двухконтурному газовому котлу
Бойлерный газовый котел имеет небольшой встроенный накопитель, в котором хранится некоторый запас нагретой воды. Когда открывается кран горячей воды, расход идет из емкости, когда запас подходит к концу, включается горелка и продолжает греть воду. После того, как кран закрыли, котел еще некоторое время работает, заполняя бойлер, затем отключается. Такой режим работы приводит к меньшему износу оборудования. Недостаток газовых котлов со встроенными бойлерами — большие размеры, ведь надо еще где-то разместить бойлер. Есть модели с выносным бойлером, тогда емкость соединяется с котлом, а устанавливаться может пол котлом или рядом с ним.
Газовый котел для отопления частного дома: как выбрать
Газовый котел — это основной элемент автономной отопительной системы, к выбору которого необходимо подойти с полной ответственностью
Газовые котлы — вид тепловых генераторов, работающих на природном или сжиженном углеводородном газе и использующихся в системах отопления и (или) горячего водоснабжения частных домов и промышленных объектов.
Газовый котел — это эффективный и экономичный прибор, который может работать в автоматическом режиме в течение всего отопительного сезона и не требует дополнительных затрат времени и усилий за исключением ежегодных профилактических работ.
Принцип работы
C помощью датчиков температуры автоматика, встроенная в газовый котел, определяет необходимость подогрева теплоносителя, включает подачу газа на горелку и воспламеняет его.
За счет тепла, выделяемого при сгорании газа, протекающий через котел теплоноситель нагревается до необходимой температуры в теплообменнике и при помощи циркуляционного насоса поступает в систему отопления.
Классификация
По месту размещения
Маломощные котлы, которые размещаются на стене, экономя место за счет встроенной «обвязки»
Более мощные котлы, которые размещаются на полу
В стандартной комплектации используются только для отопления
В стандартной комплектации используются для отопления и приготовления горячей воды
По типу дымоотвода
С открытой камерой сгорания и естественной тягой
Отвод продуктов горения происходит за счёт естественной тяги, а забор воздуха для горения производится из помещения
С закрытой камерой сгорания и принудительной тягой (турбированные)
Забор воздуха для горения и отвод продуктов горения производится с улицы через коаксиальный дымоход
С одноступенчатой горелкой
Один режим горения
С двухступенчатой горелкой
Два режима горения: номинальный и пониженный
С горелкой с плавной модуляцией пламени
Гибкое автоматическое регулирование уровня пламени в зависимости от температуры теплоносителя
По типу розжига
Энергонезависимые котлы с ручным розжигом, в которых запальник горит постоянно
С электронным розжигом
Экономичные энергозависимые котлы с автоматическим розжигом
По полноте использования энергии сгорания газа
Используют низшую теплоту сгорания
Используют высшую теплоту сгорания за счет конденсации продуктов сгорания на стенках экономайзера
Безопасность
Все современные газовые котлы имеют встроенную систему безопасности при отключении электричества и газа, пропадании тяги, снижении уровня воды в отопительной системе ниже нормы и т. д.
При аварийном отключении электричества котел прекращает работу и автоматически возобновляет ее после появления электропитания.
При прекращении подачи газа автоматически перекрывается газовый тракт. Возобновление работы котла в этом случае возможно только после его ручного перезапуска.
Система защиты от замерзания в энергосберегающем режиме контролирует температуру теплоносителя. При снижении температуры до 5–6°C котел включается, прогревает отопительную систему и выключается.
Защита от блокировки циркуляционного насоса один раз в сутки на несколько минут включает насос в целях предотвращения его заклинивания после долгого простоя.
Встроенная система самодиагностики анализирует состояние элементов котла и информирует пользователя о возникших неисправностях при помощи кодов, отображаемых на дисплее.
Критерии выбора
При покупке обязательно нужно ознакомиться с техническими характеристиками, указанными в паспорте устройства.
Обращаем внимание на такие показатели:
- Тепловая мощность. Обычно производитель дает минимальное и максимальное ее значение. Например: 8,0-24,9 кВт.
- Скорость нагрева воды. В технических характеристиках указывают не собственно t воды, а значение ее подъема с м омента поступления в пластинчатый контур и до выхода к смесителю. Например, t воды в системе – 17° C, при заданной ∆ t 25° C на выходе она составит 42 º C.
- Материал теплообменника и его тип.
- Вид камеры сгорания.
- Тип горелки.
Напольный или настенный?
Напольный с бойлером
Очень большое количество моделей газовых котлов производится из того расчета, что они будут предназначены для одной небольшой семьи. Именно эта ниша сегодня очень востребована. Конечно, нельзя пренебрегать и другими изделиями, но именно небольшие настенные модели потребители покупают чаще всего.
Рынок сегодня предлагает и напольные маломощные агрегаты. Давайте рассмотрим и такие модели.
Напольные котлы со встроенным бойлером
Они появились на рынке совсем недавно и стали альтернативой напольному котлу с отдельно стоящим бойлером. Этот вид более компактный и чем-то похож на холодильник. Здесь вы не увидите бойлера или чего-то, напоминающего резервуар. Ведь все спрятано под одной обшивкой — даже приборы контроля и запорная арматура. Такой агрегат имеет презентабельный внешний вид, к тому же он достаточно компактен, что позволяет использовать его в служебных помещениях типа кухни или кладовой.
Но запомните, что объем бойлера в таких моделях не меньше 100 литров. Это позволяет обеспечить большой дом горячей водой для бытовых нужд.
Напольные котлы без бойлера
Этот агрегат существенно отличается от всех остальных, особенно теплообменником, который изготовлен из чугуна. Вот почему эти модели имеют самый большой вес. Да и по габаритам они больше других. Отсюда и их высокая цена. Но все специалисты утверждают, что такие отопительные приборы самые неприхотливые. Они способны выдержать практически любые условия эксплуатации. Их предел прочности и надежности очень большой, чего нельзя сказать о современных моделях с теплообменником из алюминия или нержавеющей стали.
Если в вашем доме старая система отопления, и вы ее менять не собираетесь, то лучше этого варианта вам не найти. Тем более не стоит менять его на настенный вид, который с поставленной задачей не справится. Поэтому, когда вы задумываетесь, как выбрать напольный газовый котел, в первую очередь определитесь — будет ли использован бойлер или нет.
Настенные котлы без бойлера
Настенные газовые котлы ZOOM
Сразу же отметим достоинства этого вида:
- Во-первых, небольшие габаритные размеры. К примеру, даже настенный двухконтурный котел, имея внутри теплообменник, похож на небольшой навесной шкаф. Но внутри этого агрегата установлены все необходимые узлы и элементы. Это своего рода небольшая котельная. В комплектацию обычно входят циркуляционный насос, расширительный бак, предохранительный клапан, запорная арматура и автоматика.
- Во-вторых, приемлемая цена. На сегодня именно этот показатель является одним из главных, влияющих на выбор потребителей. И если цена и качество изделия находятся в оптимальном соотношении, то это идеальное приобретение. С уверенностью можно сказать, что настенный вариант — это то самое изделие, которое отвечает двум параметрам сразу.
Вот почему такие модели очень популярны среди собственников частных домов.
Настенные котлы с бойлером
Эта модель с каждым годом становится все популярнее. Почему? Все достаточно просто. Если необходимо обзавестись котельной, которая будет вырабатывать горячую воду и для отопления, и для водоснабжения, именно этот вариант вам и необходим.
И хотя напольные модели в этом плане мощнее, для небольших домов нет нужды устанавливать мощный и крупногабаритный вариант. Сегодня не до жиру — экономить приходится на всем. А зачем переплачивать, если есть варианты и дешевле, и надежнее.
Как выбрать бойлер
Модели газовых котлов
Существует большое количество бойлеров, которые отличаются друг от друга объемом резервуара. Выбор в этом случае зависит от двух показателей:
- Во-первых, от количества проживающих в доме людей.
- Во-вторых, от того, как каждый житель пользуется горячей водой, то есть от объема потребления. К примеру, кто-то очень любит стоять под душем. А значит, расход горячей воды будет максимальным.
Отсюда и придется делать выбор. Но в любом случае для небольшого дома подойдут бойлеры объемом 60–300 литров. Чаще всего как стандартный резервуар в комплектацию котлов входят бойлеры объемом 100–160 литров. Это считается оптимальным вариантом. Правда, если в вашем доме установлена большая ванна или джакузи, то даже объем в 300 литров вас не спасет. Поэтому под конкретный случай придется подбирать свой бойлер.
Специалисты уверяют, что даже мощность котла будет играть немаловажную роль. К примеру, на большой бойлер установлен маломощный котел. Это приведет к тому, что после каждого принятия ванны вам придется долго ждать, когда вода внутри резервуара нагреется.

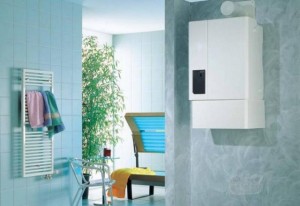

Особенности настенного котла
Настенный вариант газового котла удобен тем, что не занимает место в помещении. Тепловой прибор работает от электричества, поэтому его эксплуатация осуществляется только при наличии стабильного напряжения сети. В противном случае необходимо заранее продумать подключение дополнительного источника электроэнергии.
Какие основные преимущества есть у настенного газового котла:
- Функция подогрева воды у большинства современных моделей. Благодаря особенности конструкции, можно дополнительно обеспечить семью горячей водой. Тогда отпадает необходимость в приобретении водонагревателя, что актуально для частного дома.
- Простая установка. При монтаже оборудования не понадобится наличие профессиональных навыков. Закрепить металлический каркас на стене можно своими руками.
- Бюджетная цена. Из значительного выбора моделей можно найти подходящий и доступный вариант.
Компактные конструкции приборов отопления не займут много места на стене. Значит, в условиях ограниченной площади помещения, могут быть установлены на кухне. Необходимость в обустройстве котельной отпадает.

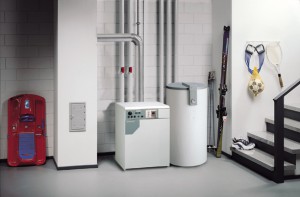

Характеристики напольного котла
Напольный вариант теплового узла привлекателен внутренним содержанием. Металлом, который используется при изготовлении устройств данного типа, является чугун, толщина его внушительна. Соответственно, срок службы теплового агрегата значительно больше. Но необходимо учитывать массу конструкции при установке на пол. Рекомендуют заранее подготовить основание. Какими еще плюсами обладает устройство:
- Энергонезависимый источник тепла. Версия напольного агрегата не нуждается в подключении к сети напряжения. Поэтому подходит для установки в доме, который расположен в местности с перебоями электричества.
- Выпускают в различной модификации. Котел напольного типа можно подобрать не только для частного дома, но и для промышленных производств. Мощность теплообменника достигает нескольких мВт.
- Отсутствие риска прогорания бака. Значительная толщина чугуна гарантирует повышенный срок использования устройства отопления.
Настенные котлы
Главная особенность настенного котла — его доступность, компактность и простота использования. Настенная модель — это комплексное устройство, в котором размещен не только газовый нагреватель, но также теплообменник и электроника, позволяющая управлять агрегатом. Все модели разделяются на одноконтурные и двухконтурные.
Одноконтурные газовые котлы используют только для обогрева помещения. Двухконтурные обеспечивают еще и подачу горячей воды для бытовых нужд.
Плюсы настенных котлов
Выпуск настенных котлов был налажен относительно недавно, поэтому практически все модификации созданы по самым современным и передовым технологиям. Описываемый тип имеет и компактные размеры, и невысокую стоимость. Он специально разработан для обогрева небольших помещений, площадь которых не превышает 200 кв.м. Максимальная мощность настенного агрегата — 30 кВт.
Многие модели укомплектованы дополнительным оборудованием. Оно размещено внутри небольшого корпуса, поэтому не занимает много места. В состав подобных устройств могут входить два циркуляционных насоса, один расширительный бак, манометр и термометр, а также датчики безопасности.
С лицевой части прибора все компоненты доступны для осмотра и ремонта, поэтому при возникновении проблем достаточно снять лицевую панель. Процесс дымоудаления в одних моделях основан на атмосферной тяге, в других происходит при помощи встроенного вентилятора.
В первых котлах форма дымохода классическая, во вторых — коаксиальная (труба в трубе). Коаксиальная труба проходит сквозь стену, но имеет компактные размеры. Выбирая такую модель, вы избавляете себя от необходимости сооружать сложный дымоход и прокладывать каналы для вентиляции.
В двухконтурных котлах предусмотрено несколько точек водозабора. Однако, открывая второй кран, необходимо быть готовым к снижению температуры теплоносителя
Если необходим стабильно работающий прибор, стоит обратить внимание на газовые двухконтурные котлы с 60-литровым запасом горячей воды. Такие модели имеют трехотводный смеситель и встроенный бройлер, сохраняющий температуру воды, независимо ни от ее расхода, ни от давления
Настенные котлы предназначены для систем поквартирного отопления. Они:
- Имеют низкую стоимость.
- Компактные размеры.
- Небольшой вес.
Минусы конструкции
Недостатки настенных газовых котлов
Следует отметить и недостатки настенных агрегатов. Приоритетным для них является простой нагрев воды. При открывании крана горячей воды срабатывает механика, и котел перекрывает переход теплоносителя. Прибор моментально переправляет всю свою мощность на теплообменник.
Подобный процесс происходит в маленьком по объему коробе, в котором установлены тонкостенные медные трубки. Со временем из-за низкого качества воды трубки забиваются, просветы их сужаются, что провоцирует поломки. Поэтому при использовании настенных двухконтурных котлов необходимо постоянно следить за качеством воды или ставить очистительные фильтры.
Еще одно важное обстоятельство — наличие сложной электроники. Практически все современные модели снабжены электронной начинкой, очень чувствительной к скачкам напряжения
Многие изделия, произведенные в Европе, не рассчитаны на сложные российские условия эксплуатации, поэтому нередко происходят опасные сбои. Любое падение напряжения в электросети либо скачки давления газа могут привести к плачевным последствиям.
Еще один момент — не каждый настенный газовый котел можно применять в системах, где в качестве теплоносителя используется антифриз. Даже если в техпаспорте не указан запрет на его применение, практически всегда у российских потребителей возникают проблемы с дальнейшим гарантийным обслуживанием.
Итак, коротко обозначим недостатки устройств:
- Настенные котлы имеют гораздо меньший срок службы, чем напольные.
- Мощность их ограничена.
- Есть определенные требования к использованию антифриза.
- Для нормального функционирования необходимо тщательно следить за качеством теплоносителя.
Виды двухуконтурных котлов
В зависимости от конструктивных особенностей, двухконтурные газовые устройства подразделяются на настенные и напольные, а те в свою очередь делятся на котлы с открытой и закрытой камерой сгорания.
Настенные
Настенный газовый котел
Настенные котлы рассчитаны на обогрев помещений, суммарная площадь которых не превышает 200 м.кв.
Среди наиболее популярных марок числятся Bosch, Ariston, Beretta и другие производители.
С открытой камерой сгорания
Данный вариант системы отопления в быту встречается нечасто. Как правило, основным критерием выбора выступает низкая цена агрегата. Среди преимуществ данной модели выделяют его энергонезависимость.
С закрытой камерой сгорания
Данная модель котлов самая популярная. Их отличает привлекательный дизайн и компактные размеры.
В виду того, что эта модель появилась на рынке относительно недавно, она соответствует всем современным требованиям. К сожалению, это же является и главным недостатком – сложная электронная начинка котлов не всегда выдерживает скачков давления газа и перепадов напряжения в сети.
Еще один недостаток – высокая чувствительность к качеству водопроводной воды. Дело в том, что нагревательные процессы происходят в маленьком коробе и тонкостенных трубках, при низком качестве воды они очень быстро выходят из строя.
И последнее: не во всех настенных двухконтурных котлах в качестве теплоносителя можно применять антифриз. Если модель вашего котла позволяет использовать этот вид теплоносителя, вам будет полезно прочитать, как заправить систему отопления антифризом.
Напольные
Напольный газовый котел
Данный тип отопления идеально подходит для обогрева помещений с большой площадью.
С открытой камерой сгорания
Открытая камера требует отдельного помещения (котельной). В таких котлах теплообменник выполнен из чугуна. Чугун отличает прочность и сопротивляемость к коррозии, что увеличивает надежность и срок эксплуатации котла.
С закрытой камерой сгорания
Основное преимущество данного типа котла заключается в том, что для него не требуется отдельное помещение. Среди недостатков выделяют его высокую стоимость.
Напольные модели
Напольные газовые котлы
Напольные газовые котлы отличаются от настенных тем, что их устанавливают на пол, а не вешают на стену. Кроме того, в настенных приборах теплообменник изготовлен из меди, а в напольных — из стали или чугуна. Стальные модели более легкие, а значит, их проще транспортировать. Чугунные варианты имеют длительные сроки эксплуатации, зато теплообменник в них очень короткий.
Напольные котлы надежны и работают практически бесшумно. Но чтобы они могли хорошо функционировать, нужно сооружать сложное вентиляционное устройство с широкими дымовыми каналами. Под каждый вид топлива в описываемых моделях устанавливают вентиляционные горелки. Еще одно неудобство — для напольного котла необходимо выделять отдельное помещение. Часто стоимость такого оборудования намного выше стоимости настенных котлов.
Преимущества
К основным преимуществам напольных котлов относятся:
- Высокая производительность. Она обеспечивается и за счет особой конструкции камеры сгорания, и за счет применения новейших технологий.
- Большая эффективность. Напольный котел может отапливать и маленькие, и большие площади, обогревать сразу несколько автономных строений — например, дом, летнюю кухню, бассейн, баню.
- Выгодная экономия. Автоматическая система управления позволяет контролировать расход энергии.
- Многофункциональность. Дополнительная комплектация увеличивает возможности напольных котлов. Так, например, реле давления газа позволяет вывести прибор в режим ожидания. Датчик уличной температуры дает несколько диапазонов измерения. Комнатные термостаты, низкотемпературные контуры, непрерывная модуляция пламени — чем больше «девайсов», тем шире функциональность прибора.
- Самодиагностика. Многие модели способны самостоятельно определять «слабые звенья» в своей работе и выдавать информацию по 10 возможным неисправностям.
- Компактные размеры. Ширина самой габаритной одноконтурной модели равна 35 см.
- Малошумный режим работы.
- Небольшой уровень вредных выбросов.
- Длительные сроки эксплуатации.
- Безопасность использования — оборудование размещается в отдельном помещении.
Недостатки
Напольный атмосферный газовый котел
Есть у напольных моделей и недостатки:
- Для установки напольных котлов необходимо отдельное помещение.
- Смонтировать напольный прибор гораздо сложнее, чем настенный — для этого понадобятся квалифицированные специалисты.
- Элементы обвязки, используемые при монтаже напольного котла, не входят в его комплектацию.
- Стоимость дополнительных «девайсов» иногда превышает стоимость самого котла.
- При перебоях с электроэнергией всегда возникают проблемы с электроникой.
Настенный или напольный?
Настенные котлы не только обогревают помещение, но и обеспечивают подачу горячей воды. Однако их мощности хватает только на обогрев дома, площадь которого не превышает 200 кв.м. И об этом обязательно необходимо помнить. Максимальное количество воды, которым сможет обеспечить настенный котел, составляет 12 литров в минуту. Максимальная температура воды — 30 градусов по Цельсию.
Если габариты вашего жилья не укладываются в приведенные параметры, приобретать настенные модели нельзя.
Схема обвязки
Размеры, которые нужно соблюсти при монтаже
Прежде чем выполнять обвязку настенного котла отопления своими руками владелец котла должен выбрать, в каком месте установить отопитель.
Строительные нормы МДС 41-2.2000 четко регламентируют размеры и место размещения:
- для квартиры до 60 кВт — на кухне либо комнате имеющему наружную стену;
- во внешней пристройке к дому;
- в отдельно стоящем здании котельной.
Существуют требования к размерам, общий объем которого должен обеспечить соотношение: 15 м3 + 0.2 м3 на 1 кВт ГДНК.
Завод-изготовитель рекомендует при монтаже ГДНК, соблюдать следующие интервалы.
Наглядная схема обвязки
Схема подключения:
- Котел.
- Кран подающего теплоносителя.
- Кран системы ГВС.
- Дымоход с коаксиальными трубами и фитинги трубы.
- Приборы и датчики безопасности.
- Устройство для сбора грязи.
- Расширительный бак мембранного типа.
- Запорно-регулирующая арматура.
- Чугунные отопительные радиаторы.
- Подающий и обратный трубопроводы системы отопления.
- Подающий и обратный трубопровод ГВС.
- Отсекающие краны.
- Точка врезки к водопроводу, лучше подключаться полипропиленом.
В данной схеме монтажа котла фильтр очистки воды установлен на точке входа питьевой в дом. ГДНК конструкционно не могут обеспечить интенсивную нагрузку ГВС, поэтому вполне достаточно обвязать 2—3 точки горячего водоснабжения.
