Как правильно подключить датчик движения — 5 схем монтажа с выключателем и без
Для того, чтобы упростить процесс управления освещением и автоматизировать его включение-отключение в определенных местах (подъезд, коридоры, вход в дом на улице и т.д.), применяются такие устройства как датчики движения.
Помимо работы в сетях освещения, они могут использоваться в охранных системах. Например для подачи звукового сигнала (рев сирены, включение звонка) при обнаружении движения в охраняемой зоне.
А еще их можно настроить на автоматическое открывание входных дверей, что широко применяется в торговых центрах и магазинах.
Давайте же рассмотрим как правильно подключить это устройство, разберем популярные схемы и перечислим ошибки, которые непосредственным образом влияют на погрешность работы прибора.
Первым делом определитесь, какая у вас модель датчика по типу подключения. Они бывают двух и трехпроводными.
Сначала изучим простейшую двухпроводную схему.
Двухпроводные датчики движения чаще всего ставят в обычные подрозетники. Общая картина его подключения состоит из 4-х элементов:
автоматический выключатель для подачи питания 220В
сам датчик
светильники
Подключение прибора аналогично монтажу одноклавишного выключателя света. То есть, вам нужно подвести питающую фазу к датчику, и через него пустить ее на светильник.
При этом связку «датчик — светильник», лучше использовать на отдельном контуре, а не сажать его на общее освещение.
Рассмотрим процесс монтажа с самого начала. Первым делом заводите трехжильный кабель ВВГнг-Ls 3*1,5мм2 от автомата в щитке в распредкоробку. Обозначаете и маркируете его жилы: фаза, ноль, земля.
Далее протягиваете уже двухжильный провод до места установки датчика.
Где его лучше всего размещать?
Классический вариант для моделей устанавливаемых в подрозетник — на высоте 1,2-2,0м от уровня пола.
Не путайте их с настенными устройствами, размещаемыми в проходных коридорах или подъездах многоэтажек, либо на входе в здание. Эти обычно задираются под самый потолок, недалеко от дверей.
Также обратите внимание, чтобы никакие открытые двери не перекрывали угол обзора датчика. Еще их не рекомендуется ставить над батареей или другими нагревательными приборами
Еще их не рекомендуется ставить над батареей или другими нагревательными приборами.
Далее, кабель идущий на светильник, также заводим в распредкоробку. Внутри нее соединяем все жилы в следующей последовательности.
Сначала ноли. От кабеля питания — на кабель светильника.
Далее заземление, если оно конечно есть.
А вот фазу с автомата, соединяем с одной из жилой, уходящей вниз на датчик (L). Вторую жилу от кабеля датчика, пускаем на светильник (L датчика).
Осталось подключить в подрозетнике сам датчик. Приходящую фазу с условным обозначением L, заводим на соответствующую клемму.
Вторую жилу подключаем на клемму, где нарисован осветительный прибор или знак «нагрузка», как на рисунке внизу.
Осталось спрятать в подрозетник весь механизм и установить декоративную рамку.
Далее на передней панели производим настройку. Для этого выкручиваете по порядку все «флажки».
1 — переводите устройство в автоматический режим
2-выставляете порог чувствительности
Дабы датчик не включался днем или в другое, не нужное вам время суток, в зависимости от уровня освещенности и силы светового потока.
3-задаете время, через которое освещение отключится, как только исчезнет движение в зоне действия прибора
На этом все. Подаете напряжение и проверяете работу всей схемы.
Преимущества подобной двухпроводной схемы и данных датчиков движения:
простота монтажа и подключения
возможность принудительного включения освещения без дополнительных выключателей света
универсальность
Особенности и назначение
Светодиодные подсветки с ДД комплектуются специальными пассивными или активными детекторами. Они могут реагировать на:
- движение объекта;
- изменение температуры;
- изменение волновых параметров.
«Заметив» объект в подконтрольной зоне, датчики передают сигнал на микропроцессор, который, в свою очередь, дает команду на включение света.
Подсветки с ДД широко используются в быту. Их основные области размещения – места, в которых человек бывает нерегулярно и заходит периодически. Их нередко применяют в качестве источника света:
- в санузлах (для подсвечивания унитаза, раковины или зеркала ночью);
- в коридоре для освещения пола;
- в спальнях для освещения кровати;
- на кухнях;
- в автомобильных багажниках;
- на чердаках и в кладовках.
В продаже также встречаются встраиваемые мебельные светильники. Их устанавливают для освещения внутреннего наполнения шкафов и гардеробов. LED-фонарики на батарейках не нагреваются, благодаря чему их можно устанавливать без опаски рядом с вещами.
Нередко при помощи таких приборов создают дополнительное освещение лестницы. При этом светильники монтируют:
- в перилах (для этих целей применяют встроенные софиты);
- на настенной поверхности вдоль лестницы;
- по контуру лестничной конструкции;
- по бокам ступеней.
Помимо этого, их используют для декоративной подсветки картин, кухонной рабочей зоны, различных предметов декора.
Светодиодные ленты с ДД могут выполнять роль ночника. Приборы создают «приглушенный» свет, не вызывающий раздражение глаз. Несмотря на «мягкость» освещения, в темноте оно поможет отыскать нужную вещь или посмотреть время. Очень удобно, когда диодными лентами с датчиками движения прокладывают дорожки от кровати к туалету или холодильнику. Это очень повышает качество жизни домочадцев.
Использование подсветок с ДД для внутреннего освещения – не единственное назначение автоматизированных устройств. Их также применяют для подсветки входной двери, двора, подъездов или садовых дорожек.
Место установки датчика и радиус его действия
Важно помнить, что инфракрасный датчик фиксирует тепловое излучение, и любые преграды в зоне его контроля помешают срабатыванию. Даже прозрачное стекло препятствует прохождению инфракрасного излучения, что уж говорить о любых других конструкциях, могущих создать устойчивую мертвую зону. По этой причине иногда может потребоваться несколько датчиков, разумно размещенных в разных частях контролируемой территории
По этой причине иногда может потребоваться несколько датчиков, разумно размещенных в разных частях контролируемой территории.
Правильное место установки датчика
Также здесь необходимо учесть как угол обзора датчика, так и радиус его действия. Угол обзора потолочного датчика составляет 360 градусов, в то время как датчик с углом обзора в 180 градусов уменьшит объем контролируемого пространства на половину. Датчики, обладающие действием на 180 градусов, как правило, монтируются на стену, и служат для фиксации событий входа или выхода. Радиус действия инфракрасных датчиков, применяемых для включения освещения, может быть от 6 до 50 метров.
Монтажные работы
Внутри датчика движения размещены три провода (коричневый, синий и красный) и для удобства монтажа, они сопряжены с клеммником. Нагрузка должна проходить через синий и красный провод. С их помощью подключается лампочка. Коричневый идет на выключатель. Все подключение электротехнического прибора с выключателем реализуется по нижеприведенной схеме.
Инструкция такая:
- Берите выключатель (в примере использован одноклавишный, но вы можете задействовать на две или на три) и подключите к проводу от сети 220 В.
- По схеме, L (коричневый) заведите в клеммник к контакту выключателя.
- Для этого открутите винт отверткой сверху, заведите жилу к первому контакту в появившийся зазор и зажмите винтом, закрутив его обратно.
- Второй конец (на противоположной стороне, размещенный под подключенной только что жилой) заведите на клему L датчика движения (коричневый провод).
- Для этого используем кусочек провода (можно с коричневым окрасом, чтобы не путаться) для сопряжения датчика движения и выключателя.
- Зачистите концы, чтобы удобно было прикреплять к клеммам и подсоедините к выключателю.
- Второй конец провода от выключателя нужно соединить с ДД, подключив к клемме с коричневым проводом.
- Закрутите клему, чтобы соединение было крепким.
- Далее по схеме нужно подсоединить патрон к датчику. Один провод (белый)сопрягается к красному проводу ДД, обозначенному А. Второй (черный) скручивается вместе с синим проводом от сети 220 В и подсоединяется к синему проводу ДД, обозначенному N.
- Схема реализована.
В итоге выключатель с датчиком движения для дома сделан следующим образом:
- От провода, подключаемого к сети электропитания через выключатель, последовательно сделано сопряжение с клеммой L.
- Клемма N расщепляется на две. Второй провод проводки подключен к синему проводу ДД и к черному патрону для лампы.
- Клемма L с красным сопряжена с другим проводом патрона (белым).
Чтобы проверить схему, вкрутите лампочку в патрон и задействуйте сеть 220 В. После замыкания контакта с помощью клавиши выключателя лампочка не включится до тех пор, пока датчик будет выдавать, что «движения нет». Как только движение появится, лампочка тут же включится.

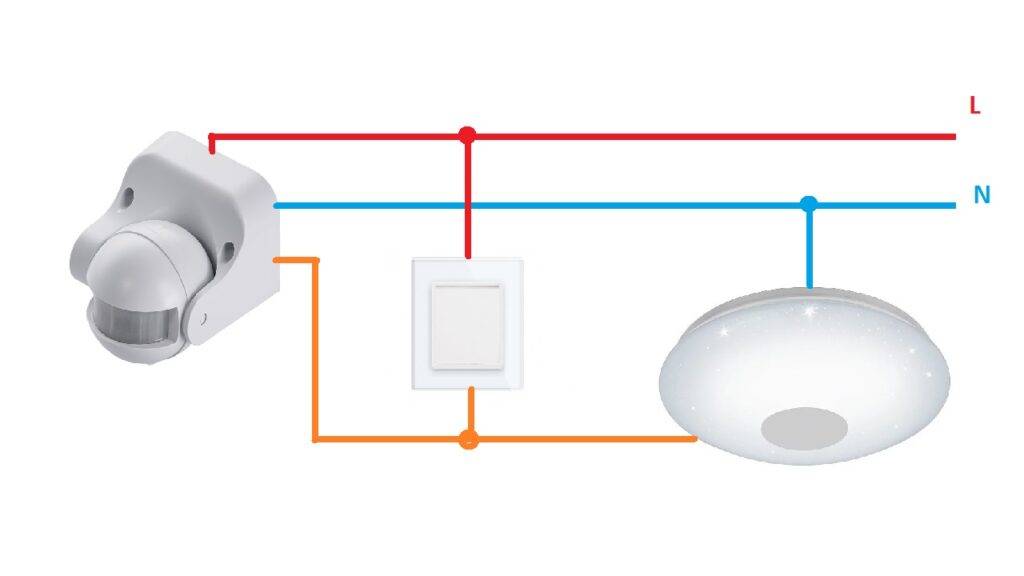

Чтобы еще присутствовал автоматический выключатель света с датчиком движения, рекомендуется установить выдержку (таймер времени), при которой ДД будет деактивировать лампочку.
Нельзя подключать выключатель к клеммам A и N, схема не то что не заработает, а может попросту коротнуть.
Если же задействовать немного иную схему, то это позволит установить выключатель в линию от фазы до подключения лампы. Таким способом можно включить свет в том случае, если датчик не сможет по какой-либо причине это сделать самостоятельно.
Установка нескольких датчиков движения в единую схему делается параллельно. Освещение появится при активации любого датчика. Вторая схема отлично подойдёт для детектирования большой комнаты с несколькими выходами.
Чтобы избегать частого перегорания ламп, в цепь к лампам следует установить блок защиты с «мягким» включением света. Такой блок поможет уберечь лампы от частого выгорания.

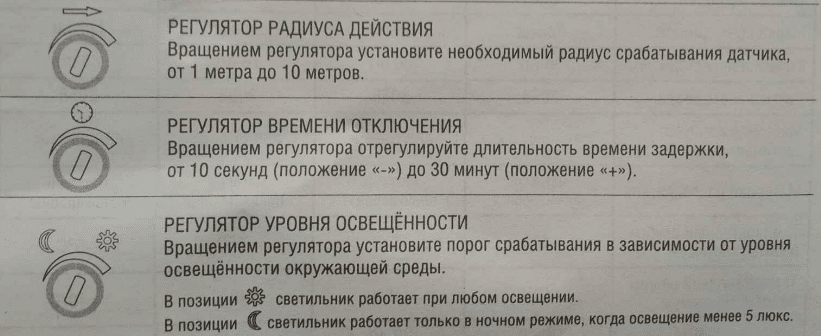

Настройка подключения
Последние модели инфракрасных ДД предоставляют возможность пользователям настраивать параметры освещенности, чувствительности прибора, времени работы и угол установки.
Все характеристики при надлежащей настройке обеспечивают заметную экономию электроэнергии. Однако необходимо учесть, что не каждый прибор имеет все указанные регуляторы. Старые модели регулируются только по одному или двум параметрам: чувствительности и времени либо по степени освещенности и длительности задержки.
При настройке угла установки в первую очередь необходимо откорректировать зону действия ДД. В новых приборах детекторы расположены отдельно на шарнирах. Именно их и нужно настроить так, чтобы инфракрасное излучение охватывало наибольший объем пространства обнаружения. Здесь важен угол крепления и высота, на которой будет находиться детектор.
Настройка по времени
Указатель «TIME» обозначает длительность задержки освещения. По сложности настройки этот параметр самый простой. Диапазон может варьироваться от 5 секунд до 10 минут. Здесь пользователь сам решает, какое время задержки для него удобнее. В отдельных моделях датчиков при каждом очередном включении продлевается время задержки. Настраивая прибор впервые, установите время на минимальное значение, чтобы все остальные параметры было проще проверить.
Настройка детально описывается в инструкции
Степень освещенности
Следующее настраиваемое значение – это степень освещенности, которая обозначена надписью «LUX». Она требуется для того, чтобы датчик включал свет только в том случае, когда в комнате темно. Настраивая датчик впервые, рекомендуется поставить максимальный показатель LUX, и когда наступят сумерки, вы отрегулируете подходящие условия для срабатывания сенсора.
Настройка чувствительности
Настраивать чувствительность (обозначается «SENS») сложнее всего. Идеально выставить ее параметры с первого раза удается редко. Однако в дальнейшем вы сможете добиться приемлемых результатов. Чтобы получить точные результаты, необходимо поворачивать ручку сопротивления SENS буквально по миллиметру. Главное правило – если ДД не реагирует на возникновение человека, увеличивайте уровень чувствительности, если он включает свет от малейших посторонних шевелений, снижайте.
Возможно, понадобится перенастройка чувствительности при изменении времени года. Правильно настроенный ДД срабатывает, когда появляется человек, и не реагирует на другие движения, например, когда мимо пробегает мелкое домашнее животное.
Преимуществами обладают датчики, оснащенные микропроцессором. В таких устройствах, когда в зоне действия нет людей, чувствительность остается минимальной. Показатель SENS выявляет порог срабатывания сенсора. Чем выше его значение, тем больше радиус обнаружения. Этот параметр корректируют индивидуально.
Как избежать ложного срабатывания
Во избежание ложного включения освещения в рассмотренных выше схемных решениях следуйте таким советам:
- Не размещайте датчики возле деревьев или устройств нагрева.
- Разрывайте всегда только фазу.
- Следите, чтобы к датчику не проникали лучи света, к примеру, от лампы накаливания.
- Крепите изделие с учетом типа (настенный, потолочный).
- Не монтируйте устройство возле кондиционеров или окна, где имеет место движение воздуха.
- Следите, чтобы стекло инфракрасного изделия было чистым и неповрежденным.
Следование указанным выше советам позволяет быстро и без ошибок подключить устройство для контроля освещения на лестнице, в квартире или на улице.
Устройство собственного производства
На просторах Интернета можно найти разнообразные методы для сборки датчика присутствия. Главным элементом для его изготовления является схема датчика, которая может быть представлена следующим образом:
- Подстроечный резистор.
- Питающий элемент, в качестве которого может выступить блок питания.
- Реле.
- Транзистор и фотоэлемент.
Все необходимые детали можно приобрести в специализированном магазине. Однако собранный прибор по частям собственными руками обойдется гораздо дороже, чем готовое изделие (только реле имеет стоимость примерно 300 р.). Таким образом, целесообразнее купить датчик движения, стоимость его будет варьироваться в пределах 450 руб., чем потратить на его изготовление в два раза больше денежных средств и собственных усилий.
Датчики, позволяющие определить наличие присутствия объекта в пространстве, являются весьма выгодным вложением. Обеспечивая комфорт и безопасность, они также позволяют своим владельцам снизить затраты денежных средств на электроэнергию. Срок окупаемости данного прибора обычно не превышает двух с половиной лет. Кроме того, такое устройство выведет ваше помещение на новый этап обустройства и сделает его более современным.
Устройство, особенности конструкции
Автоматический прибор для включения света работает следующим образом:
- пока в зоне регистрации датчика нет движущихся объектов, цепь питания осветительных приборов разомкнута;
- при появлении в секторе захвата датчика людей или других подвижных объектов, цепь питания замыкается и включается свет;
- освещение продолжает работать, пока датчики регистрируют чье-либо движение, перемещение в рабочей области;
- после того, как люди покинут помещение (или определенную площадку, участок), цепь питания осветительных приборов будет разомкнута.
Основным элементом прибора является датчик движения. Это он обнаруживает перемещение объектов, используя различные технологии. Выключатель триггерного типа. работает при появлении в цепи электрического сигнала. Если в течение определенного времени никаких изменений не происходит, цепь размыкается. У большинства приборов можно изменить время отключения, для чего устройство оснащается специальным регулятором. Есть выключатели, имеющие возможность регулирования не только времени, но и уровня яркости при запуске системы освещения.
Принципиальные схемы монтажа
Клеммник для подключения датчика
Обычно в комплекте к датчику прилагается инструкция, описывающая, как его установить, и снабженная схемой подключения. В общих чертах монтаж выглядит так:
- сенсор помещают в разрыв провода;
- в клеммы, отмеченные буквами L (фаза) и N (нуль), присоединяют жилы полагающихся проводов;
- выход из третьей клеммы ведут на лампу.
Если автоматической детекции недостаточно и пользователь хочет внедрить ручной метод управления освещением, сделать это можно двумя путями. В первом случае выключатель монтируют в фазный провод, тянущийся к ДД от щитка – тогда в разомкнутом состоянии устройство не считывает сигналы и не осуществляет подачу напряжения на лампу. Во втором ключ ставят в линию, идущую от фазы до входа лампочки, и тогда при замыкании свет останется включенным, даже если ДД не сработает.
Блок ставят перед лампой после ДД. Он обеспечивает нивелировку перепадов напряжения в сети, из-за чего лампочки будут перегорать не столь быстро.
Принцип работы
Выключатель освещения с датчиком перемещения – это электронный прибор, обеспечивающий автоматизацию включения и выключения осветительных устройств, с учетом определенных условий. Он включает освещение, если обнаруживает какие-либо движения в поле действия чувствительности детектора. При этом ДД не выделяет излучения – он изучает и фиксирует волны в определенном диапазоне.
Принцип работы датчика движения
Восприятие и анализ волн выполняется в инфракрасном, микроволновом или ультразвуковом диапазоне. Поэтому имеется возможность выбрать устройство, выполняющее конкретные задачи пользователя и соответствующее условиям среды эксплуатации. Для повышения точности изготовители помещают несколько видов детекторов в один датчик, что уменьшает вероятность ложного срабатывания.
По механизму выявления возникновения человека в контролируемой датчиком зоне, устройства делятся на активные и пассивные. Активные функционируют следующим образом. Они излучают волновые сигналы и проводят диагностику их отражений. Если расстояние, преодолеваемое сигналом от датчика до ближайшего барьера и обратно, поменялось, он сработает. А устройства пассивного типа способны только улавливать тепло, исходящее от тела человека. Также представлены комбинированные датчики, которые включают в себя свойства пассивных и активных устройств.
Активные датчики работают с радиоволнами или ультразвуковыми волнами. Диапазон волн ультразвука соответствует частотам от 24 КГц, человеческое ухо этот звук не воспринимает, а вот домашние животные: коты и собаки будут реагировать на него, что проявится в их неспокойном поведении. Если в доме присутствуют питомцы, то ультразвуковые датчики использовать не допускается.
Выбор оптимального места установки
Если клавишный выключатель идет сразу с датчиком в одном корпусе, то он рассчитан на настенный монтаж. Однако если сенсоры поставляются в разобранном комплекте или приобретаются вовсе отдельно, то их можно установить не только на стене, но и на потолке. Причем потолочный вариант зачастую предпочтителен, так как охватывает большую территорию.
Каждый сенсорный прибор имеет собственный угол обзора в пределах от 10 до 360 градусов. Если у него данный параметр меньше 360 о , то отслеживать движения датчик сможет только в узком секторе наблюдения. В этом случае в помещении придется ставить несколько устройств слежения, чтобы они охватывали все нужное пространство.
Широкоугольные и круговые детекторы стоят дороже тех, что рассчитаны на небольшой угол охвата. Однако вторых для полного контроля за комнатой может потребоваться слишком много
Здесь важно все тщательно взвесить и просчитать, прежде чем идти в магазин за расходными материалами
Если выключатель ставится в небольшой комнате с одной дверью, то установки датчика с узким сектором обзора вполне хватит. Его надо будет лишь точно навести на вход и установить в настройках максимально возможное время включения света.
Еще один момент – это наличие у детектора движения «глухой зоны» по высоте. При монтаже надо внимательно изучить паспорт, чтобы правильно выставить направление работы датчика.
Плюс еще есть ограничения по дальности зоны обнаружения. Для веранд или длинных коридоров рекомендуется выбирать дальнобойные приборы. Однако помните, что при большой области контроля они могут начать слишком часто срабатывать не тогда, когда надо.
Как работает выключатель с ДД?
Под автоматическим выключателем с бесконтактным сенсором движения подразумевается комбинированный электроприбор, реагирующий на перемещение кого-либо в определенной зоне контроля. Он подходит для установки в закрытых помещениях и на улице. Надо лишь грамотно выбирать степень его защищенности по IP.
Это может быть как блок управления только с датчиком, так и дополненное клавишным выключателем устройство. Однако в первом случае самостоятельно рукой включить освещение, хлопнув по клавише на стене, не получится. Об этой особенности бесконтактной автоматики забывать не стоит.
В идеале датчик движения лучше всего дополнять обычным клавишным выключателем, абсолютная автоматизация всего и вся при сбоях в электронике может доставить массу хлопот
Модельный ряд рассматриваемых приборов огромен. В магазинах электротехники есть варианты с разными типами детекторов и различной компоновкой
При выборе подобного выключателя самое важное – это заранее определиться с местом его монтажа
В одних случаях больше подойдет комбинированная модель в одном корпусе, а в других придется брать несколько самостоятельных устройств и соединять их между собой проводами.
Работает выключатель освещения с сенсором движения следующим образом:
- когда в зоне наблюдения движущихся объектов нет, устройство размыкает цепь питания;
- при входе в зону человека происходит срабатывание датчика, который замыкает контур электропитания лампочек;
- пока в пределах действия сенсора кто-либо перемещается, цепь остается замкнутой;
- после выхода всех из контролируемого помещения (или площадки на улице) происходит обратное размыкание контура с выключением света.

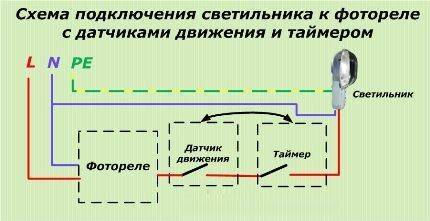

Чтобы попусту не жечь электричество днем, такой выключатель нередко дополняется еще и фотодатчиком контроля уровня освещенности. В этом случае, пока солнечного света достаточно, прибор срабатывать и включать электролампочки не будет.
Если помимо датчика движения выбранный выключатель оснастить и фотореле, то в дневное время освещение включаться не будет даже при появлении в комнате человека
Устанавливаются выключатели с датчиком движения для управления светом в следующих зонах:
- на лестничных клетках и в коридорах многоквартирных домов;
- в подвалах, кладовках и гаражах, где естественного света нет вовсе, а кнопку обычного выключателя в темноте найти сложно;
- в туалетах и санузлах для повышения комфортности пользования сантехникой спросонья по ночам;
- в частных коттеджах, построенных по технологии «умный дом».
Нередко такой прибор является частью охранной системы. В этом случае при нефункционирующей сигнализации сенсор работает на включение/выключение света, а при задействованной – отслеживает проникновение в охраняемое помещение посторонних.
Типы датчиков
Существует три основных вида датчиков:
- Пассивные (инфракрасные).
- Микроволновые.
- Ультразвуковые.
Первые считаются самыми дешевыми – их чаще всего используют в домашних условиях. Они достаточно функциональны и хорошо зарекомендовали себя в работе. Отметим, что универсального датчика нет – он так или иначе требует подстройки и установки в определенных зонах. Одни типы лучше подходят для одних условий, вторые – для других.
Пассивное устройство
Рассмотрим принцип работы инфракрасных датчиков движения для включения света. По сути, их можно сравнить с направленными термометрами – как только в зоне видимости появляется теплый объект и он движется, то срабатывает система и зажигается свет. Чтобы “научить” датчик видеть объекты определенного размера и при определенных условиях, используются специальные ручки, установленные на датчике. С их помощью можно выставлять нужные значения.
К примеру, если датчик настроен на взрослого человека, а в зону его действия входит собака, то он сравнивает температуру с заданными параметрами и “понимает”, что что-то происходит. Затем он сравнивает размеры человека и собаки и не включает свет, поскольку они сильно отличаются. А вот отличить подростка от взрослого он уже не сможет.
Выставленный на максимальную чувствительность прибор будет срабатывать даже на кошку, поэтому обычно чувствительность прикручивают до тех пор, пока он не начнет срабатывать на нужный объект. Например, если во двор заходят только взрослые, то ручкой выставляется минимальная чувствительность, необходимая для сработки на объект. Это позволит избежать ложных срабатываний на птиц, кошек, собак и пр.
Установка потолочных светильников
Ультразвуковое устройство
Далее рассмотрим принцип работы датчика движения для включения света, использующего ультразвуковой принцип. Если инфракрасный датчик пассивный, то есть не посылает сигналы, а улавливает их, то ультразвуковой работает по обратному принципу. Он через заданные промежутки времени посылает звуковые волны и принимает их отражения. Если “картинка” меняется, то значит что-то произошло и прибор включает освещение. Цена на такое устройство выше, чем на вышеописанный, но и качество обнаружения лучше. Чувствительность прибора можно также можно регулировать, чтобы он не срабатывал на движущиеся от ветра ветки, пролетающих голубей или кошек.
Микроволновые приборы
Далее рассмотрим, как работают микроволновые датчики на движение для включения света. Эти устройства также относятся к активным, постоянно сканируя пространство в своей зоне ответственности. Цена на них достаточно высока (это самые дорогие устройства), поэтому их не используют массово. Регулировка чувствительности помогает найти ту грань, когда сработка должна происходить, но при этом избежать ложных срабатываний на естественно движущиеся предметы.
Ручки регулировки освещенности, времени и чувствительности
