Схема подключения терморегулятора для водяного теплого пола
В условиях многоквартирного дома в городе устройство теплых полов представляет собой практически невыполнимую задачу. Дело в том, что низкотемпературный контур теплого пола может быть включен только в трубу — обратку и часто приводит к критичному снижению температуры в общедомовой отопительной сети.
Это и становится причиной отказа в согласовании изменения в конструкции систем отопления. Гораздо проще решается этот вопрос для индивидуальных застройщиков, который являются полными хозяевами собственной отопительной системы.
Смотреть видео — функции и отличия терморегуляторов для контуров под стяжку
Терморегуляторы для теплых полов | Часть 1 | Функции и отличия терморегуляторов
Watch this video on YouTube
В них горячий теплоноситель из котла попадает в коллектор и оттуда распределяется по помещениям отдельными трубами. Отдав тепло в радиаторах, теплоноситель вновь попадает в коллектор, завершая полный цикл.
Применяется также способ управления температурой с использованием сигнала от датчика, расположенного непосредственно в том помещении, где контролируется температура.
Такой способ, безусловно, более точен, но он сопряжен с большими затратами при прокладке управляющих низковольтных систем. Для этого понадобится большой объем штробления стен, ведь такие провода предстоит протянуть из каждого отапливаемого помещения.
А из некоторых и по два, когда в комнате устанавливается комбинированная схема отопления с радиаторной частью и системой теплого пола. При установке терморегулятора на коллекторе необходимость в этом отпадает, а конечный итог тот же.
Трубопровод водяного теплого пола достаточно сложен в исполнении, а ошибки при проектировании и монтаже обходятся дорого. Поэтому такую работу лучше доверить опытным специалистам.
Перед тем, как подключить терморегулятор водяного теплого пола, нужно определиться с местом его расположения в системе обогрева.
Подключение датчика терморегулятора
Этот вопрос заслуживает отдельного рассмотрения, т.к. управление работой всего теплого пола во многом зависит от сигналов датчиков. Они же значительно влияют на экономичность работы всей системы теплого пола в целом.
При любых комплектациях для монтажа датчика применяется гофрированная трубка. Для того, чтобы разместить ее на стене, нужно пробить штробу. В этой трубке нужно расположить провода к регулятору и сам датчик. Зачем это нужно сделать? Для возможности его замены, если термостат выйдет из строя. В этом случае все элементы очень легко извлечь, даже если трубка питает залитый цементом теплый пол.
Расположить датчик следует между спиралями кабеля (т.е. непосредственно между нагревательными элементами), и недалеко от регулятора. Датчик невозможно использовать отдельно, поэтому, если вы решили купить терморегулятор, не забывайте приобрести и датчик теплого пола.
К этим приборчикам не применяются какие-то особые требования, кроме требований безопасности. То есть, можно использовать, например, обычный терморегулятор для пленочного пола.
В целом, разобрали все важные вопросы по терморегуляторам для водяного и электрического теплого пола.
Читайте так же:
Виды и краткие характеристики терморегуляторов
Промышленные компании освоили производство широкого спектра различных терморегуляторов, что позволяет управлять в атомном режиме всеми системами водяного обогрева пола.
Механические терморегуляторы.
Самые простые, дешевые и надежные устройства. Имеют защитный кожух из прочных пластиков. Температура регулируется поворотом термостатической головки, приборы не требуют больших затрат на обслуживание. Температура подбирается поворотом специального диска со шкалой градации.
На некоторых моделях установлен кран полного включения/отключения работы системы. Недостаток – требуется постоянный контроль температуры, изменение показателей производится только в ручном режиме. Недобросовестные производители могут выпускать устройства, некорректно показывающие температуру. Практики советуют во всех случаях проверить их показания с установленным точным термометром. Если данные существенно отличаются, то регулировку нужно выполнять с учетом разбежностей.
Дистанционными сенсорными. Настройка параметров выполняется с помощью сенсорной панели, могут управляться дистанционными пультами. Более современные модели, значительно облегчают контроль температуры. Имеют несколько параметров регулировки. Надежность и безопасность эксплуатации во многом зависят от производителя. Не стоит экономить, реальные потери могут намного превышать разницу в цене.
Обыкновенные электронные. Функциональные возможности почти не отличаются от сенсорных. На корпусе есть небольшой экран и набор кнопок для создания программы функционирования теплого пола.
Электронные программируемые. Одни из самых сложных, позволяют создавать программу работы отопительной системы на неделю и по времени суток.
Это позволяет поддерживать комфортную температуру в помещениях только во время присутствия людей, в остальной период отопление переводится в режим дежурного пользования. За счет таких возможностей существенно уменьшаются финансовые потери на содержание помещений в отопительный период. Устройства при желании можно подключать к системе «умный дом», экономия тепла достигает 30%. Кроме того, пользователи могут увеличивать температуру в комнатах ко времени своего прихода, пребывание в помещениях становится более комфортным.
Программируемые терморегуляторы могут одновременно контролировать несколько отдельных систем водяного обогрева пола. Недостатки: высокая стоимость и сложность регулировок, работы по монтажу, регулировке и пуску должен выполнять только специально обученный мастер. Перед началом эксплуатации необходимо внимательно изучить прилагаемую инструкцию, грубые нарушения правил пользования могут вывести дорогостоящую аппаратуру из строя.
- Радиоуправляемые. Используются редко из-за неоправданно высокой стоимости. По своим техническим возможностям ничем не отличаются от вышеописанных, а цена может возрастать в разы. Отличие – управление сервомеханизмами выполняется не через кабели низкого напряжения, а при помощи радиосигналов. Радиотермостат принимает показатели датчиков и передает их на радиоконтроллер. Последний после обработки данных направляет радиосигналы на механизмы привода подачи теплой воды. Каждый аппарат имеет собственный приемник и передатчик, что значительно увеличивает цену. Кроме того, это усложняет проведения ремонтных работ, большинство деталей приходится полностью заменять новыми. Монтировать такие терморегуляторы целесообразно в элитных помещениях, в которых наличие внешних токопроводящих кабелей не приветствуется владельцами.
Как регулировать температуру водяного пола
Самый распространенный и удобный способ организации водяного подогрева пола — подсоединение отопительных контуров через коллектор. Он и используется чаще всего. На это устройство заводятся оба конца труб: один на подающую гребенку, второй — на обратную. На вход каждого контура поступает теплоноситель одинаковой температуры. Но длина контуров обычно разная, что приводит к нагреву до разных температур, да и температуры в каждом помещении нужны разные. Так в ванной комфортной считается +25oC или даже выше, а в общих +20 oC или максимум +22 oC. Изменение температурных характеристик возможно только при помощи изменения количества поступающего в контур теплоносителя.

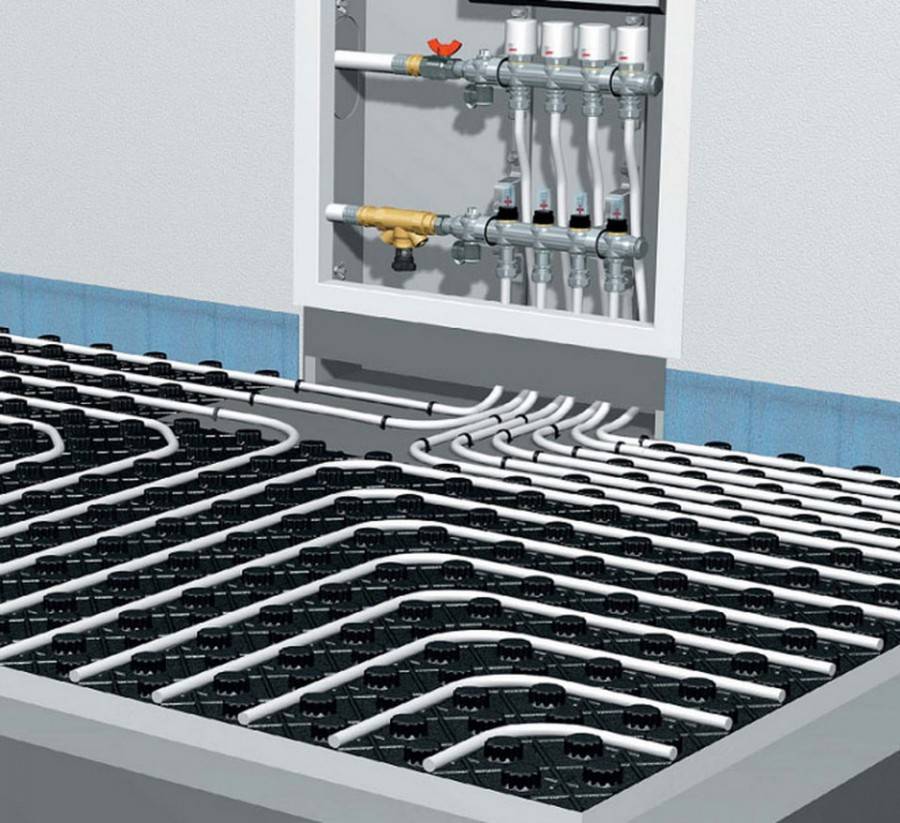

К подобному коллектору подключаются петли водяного теплого пола
В самом простом варианте в коллекторе на вход или выход устанавливают регулирующие вентили. Поворачивая их головки можно изменять количество поступающего в каждый контур теплоносителя. Ориентироваться при этом приходится только на ощущения, что не всегда удобно. Схема действий в этом случае простая, но многоступенчатая: подкрутили, подождали некоторое время (пока прогреется или остынет пол), оценили результат, снова подкрутили, и т.д. Так как температура на улице редко отличается стабильностью, крутить вентили приходится часто.
Для облегчения задачи на входе ставят расходомеры, при помощи которых легче выравнивать температуру. Но при этом краны приходится также крутить вручную и контролировать кондиции также самостоятельно.
Для механизации и автоматизации процесса используют специальные устройства: термостаты и сервоприводы. Термостаты — контролирующие и управляющие устройства, сервоприводы — исполнительные. Сервоприводы устанавливаются в каждый контур на гребенке подачи теплоносителя. Их функция — по команде уменьшать или увеличивать количество теплоносителя, поступающего в отопительный контур. Термостаты для водяного теплого пола стоят обычно в каждом помещении, где установлен такой тип отопления. Они связаны с соответствующими сервоприводами и подают им управляющие сигналы.
Одна из схем регулирования температуры водяного теплого пола
Регуляторы могут контролировать температуру пола, или температуру воздуха. Следить за температурой воздуха приходится в том случае, если подогрев пола — единственный вид отопления. Если он служит для повышения комфорта, то именно степень нагрева поверхности под ногами и нужно проверять. Есть модели, которые могут отслеживать сразу два показателя. В этом случае обычно основной критерий оценки — это состояние воздуха, а температура пола — вторичный.
Как работает регулятор теплого пола? На корпусе устройства задаете требуемую температуру (воздуха или пола в зависимости от модели). При отклонении на один градус в ту или другую сторону на сервомоторы подается команда, по которой поступление теплоносителя увеличивается или уменьшается. В результате через какое-то время температура возвращается к норме.
Принцип работы несложен, но эффективен: требуемые параметры поддерживаются стабильно, но нужно принимать во внимание инерционность системы. Если трубы уложены в стяжку, то должно пройти какое-то время, чтобы ситуация поменялась: требуется прогреть или остудить весь массив
В случае с настильными системами инерционность меньше, и изменения происходят быстрее.
Для регулировки температуры нужен коллектор, термостат и сервопривод
Wi-fi терморегулятор
Управление такого терморегулятора возможно с любой точки мира. Главное чтобы терморегулятор был в зоне действия Wi-fi, а на вашем смартфоне установлено специальное приложения для управления терморегулятором.
Такое управление очень часто является самым удобным. Например, теплый пол в загородном доме. Когда вас там нет теплый пол работает на поддержание температуры дома в плюсовой температуре, но как только вы решили приехать на дачу, вы открываете приложение и выставляете необходимую температуру пола или помещения. Приехав, вы обнаружите, что в доме тепло и комфортно.
Все эти терморегуляторы отличаются внешним видом и дополнительными функциями, однако свою основную задачу по поддержанию температуры пола, выполняет каждый.
При выборе терморегулятора я бы вам посоветовал обратить внимание на 3 пункта:
Какой гарантийный срок и есть ли сервисный цент?
Нужен ли вам программируемый терморегулятор?
Терморегулятор должен гармонично вписаться в ваш интерьер.
Гарантия на терморегулятор
Гарантия на терморегуляторы от 1 года до 3 лет. На более надежные и фирменные терморегуляторы гарантия 2-3 года. Убедитесь у продавца есть ли сервисный центр у выбранного вами терморегулятора и какие условия гарантии. Самое правильное условие — бесплатная замена неработающего терморегулятора на новый в течении всего гарантийного срока.
Виды и типы датчиков
Дистанционный электрический датчик регулировки температуры пола Все датчики и регуляторы можно поделить на два типа:
- Механический прибор имеет принцип работы, основанный на свойстве изменять объем в зависимости от показаний температуры.
- Электронный, устанавливаемый выносной датчик в виде терморезистора. Дополняется отдельным блоком управления, содержащим электронную схему, элементы рабочего порядка и индикации.
По видам приборы также разделяются:
- устройство, работающее в эконом-режиме, что позволяет снижать уровень нагрева пола в помещении при отсутствии людей;
- датчики с таймером, в которых есть программа включения/отключения системы нагрева;
- интеллектуальные датчики с заложенным алгоритмом работы и контролем прочих факторов: режима влажности, температурных колебаний за пределами помещения, наличия/отсутствия людей в комнате и другое;
- ограничители – это термоприборы, отключающие нагрев теплоносителя при достижении заранее заданной температуры.
Пример механического датчика с температурным элементом Термостаты для водяного теплого пола различаются по виду отслеживаемой среды:
- контроль температурного режима пола;
- контроль степени прогрева воздуха.
Как правило, датчики для определения температуры воздуха располагаются в корпусе термостата. Это обеспечивает дополнительное удобство, так как не предвидится лишних проблем с монтажом, с другой стороны, установка термостата должна отвечать ряду условий:
- отсутствие близлежащих источников тепла/холода;
- нет угрозы попадания прямых солнечных лучей, продувания сквозняком.
Система водяного пола может быть дополнена выносным термодатчиком. Представляя собой малоформатное устройство, закрепленное на конце длинного кабеля, измерительный прибор монтируется в полу с отступом от стены шага в 0,5 метра. Размещение показано на равноудаленном от ближайших труб с теплоносителем расстоянии. Второй конец конструкции заводится на термодатчик и крепится к клеммам по схеме.
Где в Подмосковье самые дорогие новостройки?
Типы термодатчиков
Классификация терморегуляторов по принципу действия рассматривалась при обзоре их достоинств и недостатков. Но как они работают, стоит узнать подробнее.
Электронно-механический
Наиболее простой и недорогой тип регулятора. Его главной рабочей деталью является особая металлическая пластина, реагирующая на увеличение либо уменьшение температуры. Включение и отключение системы происходит за счет изменения кривизны пластинки при нагреве и остывании. Выставить точное температурное значение на таком регуляторе не выйдет.
Электронный
В приборе установлен специальный элемент, вырабатывающий особый сигнал. Мощность зависит непосредственно от значений температуры внешней среды. На подобных устройствах можно выставить точные показатели температуры подогрева до доли градуса. Управление системой осуществляется посредством кнопок и небольшого экрана.
Программируемый
Самый дорогостоящий из термоэлементов. На нем можно выставить определенные значения, по достижению которых вся система включается либо отключается регулятором. Благодаря прибору в помещении создается микроклимат, который подходит конкретному человеку. Есть возможность настройки терморегулятора так, чтобы включение системы осуществлялось в определенное время. То есть нагрев полов происходит перед приходом хозяина домой, и при этом электричество не расходуется, когда владельца нет.
Многие модели выполнены в ярком и стильном дизайне, а также оснащены жидкокристаллическими экранами, которые отображают информацию и способствуют точной настройке.
Водяные полы
Подключать отопительный контур придется при помощи коллектора. Простейший вариант работает при включении вентилей на входе и выходе. Вы сможете легко поменять количество воды, которая направляются в каждый конкретный контур.
Такая система часто нестабильна, так как зависит напрямую от температуры на улице. Часто вентили приходится докручивать, чтобы в помещении были оптимальные показатели.
Автоматизация этого процесса происходит с помощью установки управляющих устройств и сервоприводов. Они всегда руководствуются командами, которые сокращают или увеличивают потоки, поступающие в отапливаемые контуры. Термостат подает сигнальные оповещения, которые доходят до сервоприводов.
Особенности, функционал
Функционирование всей конструкции водяного пола базируется в смесительном узле, который исполняет важную роль регулятора температуры теплоносителя. Это обусловлено тем фактом, что от отопительного оборудования вода подается с достаточно высокой степенью нагрева – до 90°С, а на поверхности пола этот показатель не должен быть выше 40°С.
Функционирование системы водяного теплого пола
За сохранение стабильного значения температуры теплоносителя несет ответственность термоголовка, которая устанавливается на клапане. В смесителе происходит перемешивание жидкостных потоков, идущих с высоким нагревом с подачи и охлажденных из обратки или водопровода, что позволяет направлять в водяные контуры теплоноситель с нужной температурой.
Термоклапан, находящийся в смесительном узле, подает в контуры воду с температурой, указанной в настройках. Он может быть двух- или трехходовой.
Проверка и настройка
После этого остается лишь проверить правильность положения прибора с помощью уровня, чтобы он стоял ровно. Если все операции выполнены правильно, можно навесить и закрепить винтами переднюю панель с блоком управления.
После того, как терморегулятор закрыт крышкой, следует включить автомат и подать на устройство питания. Затем проверяют индикатор питания на панели управления. Если терморегулятор снабжен жидкокристаллическим экраном, на нем появятся соответствующие значения.
В простых моделях наличие электропитания может обозначаться обычным диодным индикатором.
При настройке терморегулятора для теплого пола следует учитывать не только прогрев воздуха, но и тип напольного покрытия, под которым размещена система
Еще один способ проверить исправность программируемого терморегулятора и правильность его подключения, состоит в том, чтобы установить на приборе минимальную возможную температуру нагрева, после чего включить его. Затем следует задать максимальную возможную температуру и проконтролировать замыкание обогревательной цепи, о чем сообщит характерный щелчок.
После этого устройство необходимо отрегулировать, установив подходящие температурные данные. Если к этому моменту работы по укладке теплого пола полностью окончены, а бетонная стяжка уже высохла (в случае, когда ее монтаж предусмотрен технологией), можно протестировать работу теплого пола и убедиться, что терморегулятор работает правильно.
Проверку программируемых моделей рекомендуется выполнять следующим образом:
- выставить время включения и отключения устройства;
- задать подходящие температурные данные;
- запустить теплый пол и наблюдать за его работой в течение суток.
Современные терморегуляторы, снабженные большим количеством электронных составляющих, необходимо устанавливать очень аккуратно и внимательно. Такие приборы очень чувствительны к перепадам напряжения, а при неправильном присоединении проводов устройство может просто сгореть. Поэтому при любых сомнениях начинающему электрику стоит проконсультироваться с более опытным специалистом.
Правила монтажа
Терморегулятор подключают на последней стадии монтажа системы теплого пола. Только такой порядок позволит точно рассчитать длину электрокабелей, идущих к прибору от датчиков температуры и нагревательных элементов. Для прокладки проводов в плите делают соответствующие канавки – штробы. В них провода прокладывают к электрическому щиту и к полу.
Если оборудование ставится в помещении с качественной внутренней отделкой, то можно использовать накладные приборы и вести кабели поверх стен в коробах.
При монтаже терморегуляторов важно придерживаться следующих правил:
- Размещать регулировочный прибор лучше на расстоянии от 40 до 170 см от пола, если иное не предусмотрено инструкцией. При наличии мобильного пульта управления основную коробку можно устанавливать в любом удобном месте. Терморегуляторы со встроенными датчиками устанавливают на высоте 80 см.
- Во влажных комнатах допускается использовать терморегуляторы с соответствующей защитой от попадания воды.
- При встраивании прибора в стену используется монтажная коробка из негорючих материалов.
- Провода от регулятора к нагревателям теплого пола мощностью более 1 кВт необходимо вести в полых теплостойких трубках.
- Подключения проводов к клеммам терморегулятора необходимо проводить исключительно по схеме, указанной в руководстве.
- При первоначальном включении прибора необходимо учитывать минимальную рабочую температуру, указанную в инструкции.
- При заливке пола раствором необходимо хорошо изолировать конец трубки с температурным датчиком.
- Перед заливкой раствора на пол необходимо проверить работоспособность всех элементов системы.
- Нагревательные маты обязательно заземляются, а перед терморегулятором устанавливается УЗО.
Соблюдение указанных правил позволит обезопасить жильцов от удара током, дом от пожара, а оборудование от преждевременного выхода из строя.
Выбор места для монтажа
Для установки сначала нужно определить, где будет установлен терморегулятор. Большая часть современных приборов рассчитана на стандартную стенную коробку диаметром 65 мм
Устанавливаются они в рамку розетки или ставятся отдельно — для монтажа это не столь важно
Запитывать терморегулятор желательно от электрощита с применением автоматической системы защитного отключения. Но возможно использование и подводки к розетке (сеть переменного тока 220 В, 50 Гц)
Для правильной работы критически важно расположение датчиков температуры. Если в приборе есть выносной датчик температуры воздуха, ставить его нужно на высоте не менее 1,5 м от поверхности обогреваемого пола и подальше от источников тепла (например, окна или батареи)
Подключение прибора
Для подключения проводов снимите с терморегулятора переднюю панель, аккуратно разберите управляющий механизм, на простых моделях он представляет собой колесико. Для снятия нужно поддеть элемент отверткой. Давить на корпус нельзя: он может треснуть.
Порядок дальнейших действий:
- Открутите винт, который закрепляет переднюю панель к самому механизму. Во многих моделях есть специальные пластмассовые защелки, которые удерживают лицевую панель. Для снятия достаточно поджать защелки отверткой, и она отщелкнет.
- Далее от обозначенной высоты с помощью рулетки измерьте длину от терморегулятора до датчика, который будет в полу.
- К монтажной коробке протяните электрические провода. Индикатором определите фазный кабель (черный либо коричневый), кабель с рабочим нулем (синий), а также провод для заземления. Напряжение между нулем и фазой должно составлять 220 В.
- Перед тем как установить терморегулятор теплого пола, между ним и греющим элементом нужно расположить датчик температуры и укрыть его гофротрубой, защищающей от механического воздействия. Провод датчика протяните к корпусу термостата. Специалисты настоятельно рекомендуют следовать инструкции к терморегулятору теплого пола при подключении.
- После проведенных манипуляций установите крышку прибора на место. Подайте на устройство электроток, чтобы проверить правильность монтажа и готовность к эксплуатации.
- Выставьте желаемые параметры температуры и запустите систему на сутки в тестовом режиме. Только удостоверившись в отсутствии проблем и в бесперебойной подаче тока в аппарат, можно приступать к финишной отделке.
Современные программируемые термостаты представляют собой электронные приборы со сложным устройством, поэтому их установку и настройку целесообразней будет доверить квалифицированным специалистам. Допущенные во время монтажа ошибки и неправильно выбранные режимы могут приводить к выходу из строя всей системы и повреждать поверхность полов.
Особенности подключения термодатчиков
Все корпуса термодатчиков производители делают с учетом особенностей монтажа, как электрический выключатель накладной или встраиваемый в стену. Есть конструкции для внутренней проводки, которые монтируются с заглублением в стену, и накладной регулятор для наружной проводки.
Независимо от модели терморегулятора, к ним подключаются одинаковые по элементам схемы:
- электрическая сеть 220 В;
- термодатчики;
- греющий кабель или пленка;
- заземление.
Схема подключения терморегулятораМаркировка контактов терморегулятора
Обязательно нужно руководствоваться инструкциями, если не понятно – пригласить специалиста. При неправильном подключении дорогие сенсорные терморегуляторы могут выйти из строя.
Беспроводные радиоуправляемые термостаты
Еще более дорогостоящие, чем электронные программируемые, радио термостаты устанавливают редко. Используют в домах, где принято решение не использовать электрические кабели.
Команды сервоприводам подаются с помощью радиосигналов. Происходит это следующим образом. Сигнал от датчиков для водяного теплого пола поступает на радио термостат. Он перенаправляет их радио контролёру. Цепочка радиосигналов приводит к механизму подачи горячей воды. Цена такой аппаратуры высокая из-за того, что приёмники и передатчики установлены на каждом этапе передачи радиосигналов.
Ремонт такой системы, если она выйдет из строя, дорогостоящий.
Отличие дорогих электронных термостатов от механических
Какие сверхзадачи решают умные терморегуляторы, начиненные электроникой и дисплеем? Казалось бы, зачем покупать дорогое изделие, если можно приобрести регулятор с механическим колесиком и точно также выставлять для себя нужную температуру?
А дело здесь в одной из принципиальных проблем комфортной работы систем отопления – инерционности.
Дело в том, что выставив на теплых полах приемлемую для себя температуру в районе 23-25С, после ее достижения, даже с отключенным отопительным прибором, система до определенного момента по инерции все равно будет продолжать набирать градусы.
То же самое касается и минимального параметра. Фактически такие колебания в помещении могут достигать от 19 до 27С.
Ни о каком поддержании комфортных условий с такими разбросами речи не идет. В умных электронных термостатах все это решается ШИМ регулированием.
Термин этот пришел из радиоэлектроники. Там ШИМ – это широтно-импульсная модуляция. В отоплении данный принцип заключается в изменении времени включения и работы греющих элементов.
Пока температура в комнате находится далеко от желаемых параметров (задано +25С, в комнате +18С), теплые полы все время включены (греют, греют и греют).
Однако по мере достижения заданной точки (+25С), тепло начинает подаваться как бы небольшими, короткими импульсами (вкл-выкл). За счет этого происходит точное поддержание температуры в районе комфортной.
Про инерционные процессы, связанные с перегревом или наоборот с чрезмерным охлаждением, в этом случае можете забыть. Ничего подобного от термостата с колесиком вы не добьетесь.
Эксплуатационные правила
Чтобы терморегуляторы работали без проблем, их нужно устанавливать и эксплуатировать правильно:
- Прибор нельзя монтировать рядом с дверью.
- Высота установки не должна быть больше 100 см.
- Устройствам нужна защита от прямых лучей солнца.
- Регулятор запрещено накрывать шторами либо гардинами.
- Термостат следует регулярно очищать от грязи и пыли, но без применения растворителей.
Регуляторы не применяют, если температура в жилом доме или квартире выше сорока градусов. Недоукомплектованный прибор к энергосети подключать нельзя. Также перед первым включением нужно обесточить дом.
Если следовать этим правилам, срок службы термодатчика составит не меньше десяти лет. Допущенные при установке и эксплуатации небрежности способны сократить этот период в два раза.
Теплый пол не может функционировать без термодатчиков. Это устройство приводит в действие саму схему нагрева, поддерживая нужное температурное значение в квартире и отключая при превышении заданных показателей.
Выбирать терморегулятор нужно тщательно, проанализировав все необходимую информацию о конкретной модели.
