Как включить, запустить, зажечь газовую тепловую пушку? (видео)

Подготовительный этап

Правильное решение вопроса о том, как зажечь газовый котел, должно начинаться с проверки подключения согласно схеме всего необходимого оборудования – это:

Развязка трубопроводов.
Батареи, теплые полы, бойлер и прочие потребители.
Насосы.
Расширительный бачок.
Фильтрующие установки.
Термодатчики.
Блок управления, контроля и безопасности.
Источник бесперебойного питания.

Установка, подключение и проверка системы перед тестовым запуском проводится по следующему алгоритму:

Выполняется подведение отдельной ветки электросети для агрегата.
Проверяется место, где установлен котел. Прибор должен стоят на рекомендованном расстоянии от стены, окна и двери – во избежание сбоя в работе из-за охлаждения и сквозняков. Основание должно быть прочным и идеально ровным, выверено строительным уровнем. Поблизости не должно располагаться горючих материалов и веществ.
Осуществляется подключение агрегата к водопроводу. Патрубки оборудования освобождаются от заглушек и соединяются с обвязкой путем фильтрующих модулей с кранами шарового механизма.

Подключение газового котла к трубопроводам

Подсоединяется газовод от центральной газовой магистрали. Процедура всегда выполняется специалистами газовой службы с последующей установкой счетчика с пломбой.
Подключается дымоход, проверяются его тяговые характеристики.

Когда все элементы подключены, агрегат обесточивается и вместе с системой заполняется теплоносителем. После этого оборудование и трубы проверяют на предмет протечек. Затем термостат переводят на максимальный уровень – в результате должна включиться индикация переключения рабочих режимов.

Как установить газовый конвектор

После того, как вы выбрали и купили нагреватель можно переходить к подготовке монтажа. Позаботьтесь о наличии следующих инструментов и материалов:

Инструменты необходимые для установки газового конвектора.

дрель и набор сверл;
труборез;
набор гаечных ключей и разводной ключ;
лопатка;
перфоратор;
отвертки;
сантехнический и высокотемпературный силикон;
дюбели и саморезы;
газовый кран.

Когда все готово, нужно выбрать месторасположение конвектора. Для правильного подбора воспользуйтесь ГОСТом. Последний требует обязательного монтажа нагревателя под окном. Не поленитесь в процессе примерить прибор к выбранному месту, а также сделать после этого разметку. Следующий этап – подготовка помещения. Комната должна быть застелена, так как в процессе работы появится большой объем пыли.

Монтаж

Технические требования для монтажа газового конвектора.

Установка производится по следующему плану:

Определите отверстие для входа газовой трубы. Не забудьте оставить расстояние для подведения этой самой трубы и фитинга.
По диаметру вытяжной трубы нужно просверлить сквозное отверстие в стене с помощью перфоратора
. Эта самый сложный этап, так как отверстие большое, поэтому работа затянется по времени (в зависимости от стены и перфоратора), а также появится очень много пыли.
Следующим шагом нужно просверлить отверстия для креплений самого нагревателя и забить в них дюбели.
Теперь подключаем к конвектору вытяжную трубу и делаем стык силиконом (способным выдерживать высокие температуры).
Сам нагреватель закрепляется саморезами на стене. Тут пригодится посторонняя помощь, так как вес устройства немалый.

Не забудьте заделать все дыры пеной, чтобы оттуда не поступал холодный воздух в комнату.

Подключение к газу

К данному этапу отнеситесь крайне серьезно. Если же сомневаетесь в своих навыках, то лучше доверить подключение специалистам.

Монтаж производите по следующей схеме:

В соответствии с ГОСТ трубу обязательно нужно проводить с улицы.

Если есть специальный отвод с резьбой на газовой трубе, то это облегчит жизнь. Вам необходимо просто накрутить газовый кран на трубу. Но если отвода нет, то его нужно обязательно сделать.
Далее подведите трубу к конвектору. Лучше использовать металлопластик. Соединение фитингов должно быть идеальным.
Во время прокладки трубы через каждый метр ее нужно закреплять на специальные клипсы. Для этого также нужно просверливать отверстия.
Для проверки соединений необходимо вызвать сотрудника газовой службы
.

Не забывайте смазывать фитинги и трубу силиконом, чтобы обеспечить максимальную герметизацию системы.

Проверка работоспособности

Перед включением прибора, обязательно вызовите газовую службу для проверки соединений на утечку газа.

После окончания работ по монтажу необходимо сделать пробный запуск:

Первым делом откройте газовый кран, послушайте все стыки на возможные утечки (можно использовать мыльную воду или специальный прибор). Если утечки обнаружены, то закройте кран и займитесь их устранением.
После проверки всех стыков запустите конвектор. Во время запуска кнопку зажимайте на минуту, чтобы газ проник в камеру сгорания.
После того как горелка зажжется, отрегулируйте работу прибора.

Установка газового конвектора в деревянном доме не отличается от установки в любом другом здании. Пожароопасные элементы находятся внутри конвектора.

Основные моменты, которые стоит учесть

Даже при наличии всех необходимых знаний и умений, нужно соблюдать несколько достаточно простых правил:

Корпус пушки не должен соприкасаться с баллоном. Это может привести к его перегреву и взрыву.
Все соединения трубок подачи газа, должны быть загерметизированы.
Нельзя поджигать газ от горящей бумаги или зажигалки – это очень опасно. Для этого, нужно установить специальное устройство дистанционного поджига.
Баллоны должны быть заправлены на специальном оборудовании, которое есть только у специальных служб, занимающихся заправкой газом таких баллонов.
Мощность пушки должна быть тщательно прочитана и не превышать необходимую.
Нельзя оставлять работающую установку без присмотра.

Самостоятельно изготовленные агрегаты не могут обеспечить полное сжигание газа. Это приводит к необходимости устройства отвода продуктов горения на улицу.

Такие модели газовых отопителей, предусматривают в своей конструкции не прямой обогрев воздуха открытым пламенем, а при посредстве теплообменника.

Сгорание газа, в этом случае, происходит в закрытой камере сгорания, и тепло передается на корпус теплообменника, нагревающего воздух. Отработанные газы из камеры сгорания, отводятся на улицу через трубу – дымоход.

Такой вариант пушки более безопасен в эксплуатации, а мощности будет достаточно для обогрева даже большого помещения.

Если корпус самого агрегата нагревается слишком сильно, можно покрыть его термостойким изолятором тепла, который и нагревание сделает эффективнее, и предотвратит ожоги при касании корпуса.

Принцип работы электрической тепловой пушки

Забираемый вентилятором холодный воздух попадает внутрь пушки и нагревается там с помощью специальных нагревательных элементов (ТЭНов), а после этого вновь выбрасывается в помещение.

Некоторые особенности электрических тепловых пушек

Скорость прохождения воздушных масс через нагревательную систему высока, поэтому эффективность нагрева напрямую зависит именно от мощности ТЭНов
Скорость воздушного потока влияет на равномерность обогрева. Чем выше скорость, тем равномернее распределяется тепло (при этом сам обогрев происходит медленнее, так как воздух не успевает сильно нагреться)
Электрические тепловые пушки не предназначены для обогрева открытой местности. Для этих целей используют дизельные или газовые
При работе электрической пушки не выделяется посторонних запахов (в самые первые дни работы возможен специфический запах от ТЭНов, который вскоре пропадает)

Тепловая пушка на дровах своими руками

Загружается топливо в камеру горения.
Как только воздух нагреется, включится вентилятор, который будет подключен к патрубку нагревательной камеры горфрой.
Внутри баллона имеется горизонтальная перегородка, за счет того, что она воспринимает наибольшую тепловую нагрузку, воздух нагревается довольно быстро.
Горячий воздух, поступающий из второго патрубка, сможет обогреть любую точку помещения.

Нагнетающим прибором в этом устройстве является вентилятор, выбор которого зависит от площади помещения: для маленькой комнаты подойдет кулер, находящийся в компьютерном системном блоке. Для средних габаритов жилья можно использовать бытовые вентиляторы, расположенные в вытяжках.

Отрезать от баллона верхнюю часть, это нужно выполнить по сварочному шву. Для более мощной конструкции необходимо обрезать верх ниже сварочного шва. Перед этим нужно выкрутить вентиль, и чтобы оставшийся пропан не взорвался, заполнить его водой. Если этого не выполнить, то работа с болгаркой будет опасной.
Изготовить дополнительные детали. Вырезать из металла круг размером около 300 мм, он будет исполнять роль перегородки. Для дверок нужно выполнить обрамление в виде полоски шириной 80 мм. Если материал останется, то из него можно нарезать небольшие полосы, которые пойдут для теплообменных ребер.
Выполнить колосниковую решетку, подгоняя длину ее прутьев под размер баллона, затем расположить ее в нижней его части.
Обрезать проемы для установки загрузочной дверцы. В них вставляется обрамление дверец, они представляют собой сварную конструкцию из полос. Предварительно следует подготовить дверцы, приварив к ним петли и ручки.
Изготовить воздушную камеру. Подготовленный металлический круг уложить вместо отрезанной верхней части и приварить наглухо. Прикрепить в ней вентилятор и приварить ребра.
Установить дымоходный патрубок.

Как изготовить самостоятельно

Газовые пушки стали активно использоваться в нашей стране сравнительно недавно. Как уже упоминалось, это устройство отлично подходит для отопления различных помещений. Особенно популярна она для отопления зданий не умеющих газоснабжения. Например, загородных домов, дачных домиков, гаражей и т.д.

Газовая пушка обладает следующими достоинствами:

мобильностью;
безопасностью в эксплуатации;
небольшими размерами;
большим КПД;
простотой в монтаже и демонтаже;
хорошей мощностью;
возможностью регулировать температуру.

*Существенно влияет на популярность газовой пушки и ее объективная и разумная стоимость. Тем более что изготовить ее самостоятельно, будет значительно дешевле чем купить готовое заводское изделие.

Обслуживание и ремонт нагревателей

В процессе длительной эксплуатации пушки возникают мелкие неисправности, которые пользователь может устранить своими руками. Признаки неполадок и способы ремонта:

После включения аппарат запускается, но быстро тухнет. Извлеките из гнезда фотодатчик пламени и удалите копоть с рабочей линзы.
Если снизилась интенсивность нагрева, прочищайте воздушные и топливные фильтры. Производитель рекомендует менять фильтрующие элементы с интервалом 500 часов работы.
Затруднен либо отсутствует розжиг топливовоздушной смеси. Выверните запальную свечу, уберите сажу и отрегулируйте зазор между электродами (обычно выставляется 1.4…1.5 мм).
Снижение эффективности и появление черного дыма свидетельствует о засорении форсунки. В большинстве моделей деталь легко снимается и прочищается, если не можете справиться, — вызывайте мастера.
Другая причина затрудненного пуска – проблемы с компрессором. Агрегат следует почистить и настроить рабочее давление, при необходимости – смазать электродвигатель.

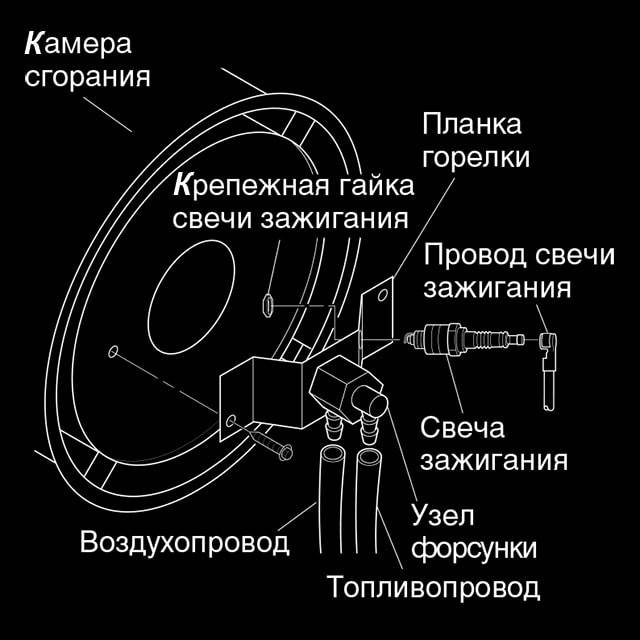

Свеча накала и форсунка располагается на задней плоскости головки горелочного устройства. К распылителю подведены 2 трубки (воздух от компрессора и топливоподача), к запальнику – высоковольтный кабель. Последний нередко пробивает на «массу», отчего пропадает искра на свече.

Топливный сетчатый фильтр находится внутри подающей трубки, опущенной в бак. Кстати сказать, емкость тоже надо промывать с периодичностью 500 часов работы. Элементы очистки воздуха стоят на задней панели компрессора и откручиваются с помощью отвертки. Как выполняется очистка форсунки тепловой пушки, смотрите на видео:

Разновидности газовых пушек

Воздух может нагреваться одним из двух способов:

прямым нагревом;
непрямым.

Газовыми пушки (своими руками или заводского производства) с прямым нагревом имеют достаточно простую конструкцию, отчего и стоимость их невысокая. В них горелка ничем не изолируется, так что в помещение, помимо прогретого воздуха, попадают и продукты сжигания газа. По этой причине прибор компактен и демонстрирует хороший КПД. Но если его и использовать для обогрева жилого помещения, то нужно сначала позаботиться о том, чтобы в нем (помещении) была хорошая вентиляционная система, которая отводила бы продукты горения.

Пушки, функционирующие по непрямому принципу, оборудуются изолированными камерами сгорания. В них имеются специальные патрубки, которыми эти продукты отводятся и которые подсоединяются к общему дымоходу. Они идеально подходят для любого типа помещений, где собирается много людей.

Все это – описание стационарных пушек, но кроме них, существуют и пушки портативные или мобильные. Они используются вместе с газовыми баллонами. Дабы было удобно транспортировать и эксплуатировать прибор, на нем есть специальные колеса и ручки.

Время работы таких приборов диктуется только объемом газового баллона, расход топлива колеблется в диапазоне 0.6-7 л. в час. Дабы продлить время автономного функционирования, существуют специальные переходники, позволяющие подключать устройство сразу к нескольким баллонам. Наиболее экономичным вариантом является такая пушка, которая оснащена терморегулятором. С ним прибор отключается после того, как будет достигнута требуемая температура помещения. Словом, прогрев помещения такими пушками – отличая возможность сэкономить на отоплении.

Установка обогревательного прибора

На той стене, где планируется крепить конвектор, делают отверстие, соответствующее параметрам данной модели. Дальнейшие действия мастеров следующие.

В подготовленный тоннель вставляют коаксиальную телескопическую трубу.
Стена должна быть из материала, не подверженного горению. Если внутренняя отделка выполнена из дерева, гипсокартона или других горючих материалов, ее необходимо изолировать.
Труба устанавливается перпендикулярно конвектору жестким креплением.
К ней прикручивают заднюю часть аппарата.
Конвектор прикрепляют к стене.
Телескопическую трубу выставляют так, чтобы снаружи был виден только грибок.
Оставшиеся щели герметизируют термостойкой монтажной пеной и цементным раствором.

Нужно следить, чтобы выбросы из конвектора не попадали на пешеходные дорожки, так как выходящие газы имеют высокую температуру.

Делаем капельный отопитель

Чаще всего для сборки капельниц мастера-умельцы используют старые кислородные и пропановые баллоны с диаметром 220 и 300 мм соответственно. Первые предпочтительнее из-за мощных толстых стенок, способных долго служить и не прогореть. Также подойдет труба из низкоуглеродистой стали (Ст 3—10) с толщиной стенок от 5 мм.

Металлопрокат для остальных деталей подбирайте по чертежу печи с верхней подачей отработки в зону горения. Вентилятор для нагнетания – «улитка» от салонного отопителя ВАЗ 2108 либо его китайский аналог, топливная магистраль – нержавеющая трубка диаметром 8—10 мм.

Сделайте пламенную чашу из обрезка трубы или возьмите готовую стальную емкость. Она должна выниматься через ревизионный люк, так что не делайте поддон слишком большим.
Вырежьте в корпусе проемы для дымоходного патрубка и прочистного люка. В последнем сделайте обрамление и установите дверцу (можно с креплением на болтах).
Изготовьте дожигатель. Не торопитесь сверлить все отверстия, указанные на чертеже, выполните сначала 2 нижних ряда. Остальные доделаете в процессе настройки печи.
Приварите к дожигателю крышку и воздуховод с фланцем для монтажа вентилятора. Присоедините устройство топливоподачи, как это сделано на фото.
Соберите отопительный агрегат и подсоедините его к дымоходу.

Дожигатель на фото крупным планом – вид сбоку и с торца

Чтобы регулировать мощность нагрева, нужно предусмотреть управление оборотами вентилятора и устройство для дозирования топливоподачи (как правило, применяют автопоилку с разрывом струи). По отзывам мастеров на популярном форуме, где обсуждаются вопросы отопления отработкой, расход горючего в печи можно контролировать визуально. Тенденция такая: если в разрыве струи масло идет каплями, то сгорает меньше 1 литра в час, а когда течет тоненькая струйка – более 1 л/час.

Разные конструкции чаш для капельницы

После розжига и прогрева отопителя необходимо настроить оптимальный режим работы. Процедура выполняется по той же схеме, что и с чудо-печкой: нужно добиться максимально прозрачного дыма из трубы путем сверления в дожигателе дополнительных отверстий. Идеальный цвет пламени – синий, нормальный – желтый, а красноватый — неудовлетворительный. В последнем случае наблюдается низкая теплоотдача, высокий расход и образование сажи. Подробности о конструкции и сборке печи смотрите в видеосюжете:

Тепловая дизельная пушка своими руками

нижний бак предназначен для топлива;
верхнее устройство выступает камерой сгорания, которая заканчивается вентилятором.

Выполнить нижний корпус. Он должен находиться на расстоянии не более 15 см от верхней части. Чтобы он не перегревался, для него нужно выбрать материал с низкой теплопроводностью. Если не найдется подходящего можно взять металлический бак и обмотать его теплоизоляционным материалом.
Изготовить верхний корпус. Для него подойдет отрезок широкой стальной трубы. Закрепить в нем форсунку с топливным насосом. На его торцах установить защитные сетки.
Изготовить камеру сгорания. Ее монтаж осуществляется по центру верхнего корпуса пушки. Выполняется камера в виде металлического цилиндра, диаметр которого выбирается на 2 раза меньше, чем габариты корпуса.
Установить соединительную трубку, через которую будет осуществляться подача топлива и его розжиг, после нее устанавливается фильтр.
Приварить вертикальную трубу, сквозь нее будут выводиться продукты сгорания дизельного топлива.

Такой агрегат рассчитан на обогрев помещения площадью в 600 м2, для его заправки понадобится около 10 литров жидкого топлива.

Принцип работы и сфера применения

Ведь если ее подключить к централизованному теплоснабжению, можно добиться качественного отопления всего частного дома. То есть, она эффективно способна заменить отопительную систему. Обогрев здания при этом, будет ничем не хуже.

Топливом газовой пушки чаще всего является бутан или пропан. Кстати, при процессе сгорания топлива практически отсутствует какой-либо запах. Это еще одно преимущество этого отопительного устройства.

Благодаря наличию в этом устройстве многоуровневой защитной системы, можно гарантировать защиту от утечки газа. Корпус пушки обычно делается из прочных видов металла, которые отличаются устойчивостью к различным механическим повреждениям.

*Изготовленная тепловая пушка своими руками может использоваться не только для обогрева помещения, но и для просушки какой-либо поверхности. Например, это может быть нанесенная на стену штукатурка, недавно залитый бетон и т.д.

Благодаря тому, что ее мощность достаточно большая с ее помощью можно эффективно обогреть помещение большого размера. В частности, ангар или склад. Способна она применяться и в местах массового скопления людей.

Так как это устройство оснащено термостатом, который отвечает за контроль температуры в помещении, а также за включение и выключение, то вмешательства человека в работу тепловой пушки практически не требуется. Она почти не выделяет при работе угарного газа. Его количество не больше чем при работе обычной печки.

В состав газовой пушки входят следующие элементы:

автоматический прибор-контроллер;
теплообменник;
вентилятор.

Применение этого устройства для обогрева дает возможность неплохо сэкономить. Ведь затраты электроэнергии для его работы совсем незначительны. Она требуется лишь для вращения вентилятора.

Принцип работы тепловой пушки следующий: теплообменник при горении газа нагревается. Воздух, который движется благодаря вентилятору проходя через теплообменник, становится теплым и распространяясь по помещению обогревает его.

Устройство газового конвектора

Погодные условия не влияют на работу аппарата. Запах газа и продуктов горения не ощущается благодаря тому, что процесс проходит в герметичной камере. Газовый конвектор — это сборная конструкция, состоящая из большого количества деталей:

задней стенки;
герметичного корпуса;
переднего кожуха;
воздухообменника;
труб, стяжек;
креплений и монтажных изделий.

Корпус изготавливают из чугуна или стали с термостойким покрытием. Декоративная решетка защищает людей от случайного прикосновения к горячей поверхности прибора. Через нее проходит теплый воздух, согревающий помещение. Воздухообменник устанавливают с наружной стороны стены. Ветрозащитная конструкция обеспечивает бесперебойную работу прибора.

Безопасность эксплуатации конвектора поддерживается автоматически:

при слабой тяге или затухании горелки розжига прерывается поступление газа;
на панели управления устанавливают желаемый температурный режим;
газ поступает равномерно, независимо от давления в газопроводе;
розжиг горелки происходит с помощью пьезозажигателя.

Установка системы поджига на Apple Gun

Система поджига

Искровой промежуток Основная ошибка при строительстве картофельных пушек — это подвод напряжения внутрь через металлические элементы. Как правило после нескольких выстрелов такая пушка надолго замолкает из-за потери искры. Данная конструкция лишена этого недостатка. На расстоянии 40 мм от торца заглушки сверлим два отверстия и вводим туда проводники на длину 40-50 мм. Фиксируем провода в отверстиях термоклеем. После схватывания клея формируем искровой промежуток и проверяем искру. Иска будет проскакивать с характерным звуком. Для подстраховки место ввода проводников стянуто армированным скотчем в два слоя.

Принцип работы

Заводская или изготовленная электрическая тепловая пушка своими руками имеет следующий принцип работы: в корпусе устройства расположен мощный вентилятор, гоняющий воздушный поток через установленный в корпус устройства нагревательный элемент- тэн. С его помощью осуществляется обогрев воздуха, а затем в прогретом состоянии он попадает в обогреваемое помещение.

LiveJournal
Blogger

Есть 2 вида тепловых пушек: электрическая и газоваяПомещение, где предстоит эксплуатировать электрическую тепловую пушку, обязательно должно быть оборудовано вентиляционной системой или вытяжкой.

Конструкция электротепловой пушки включает в себя следующие элементы:

Корпус. Изготавливается из огнеустойчивых материалов.
Нагревательный элемент. Чаще всего используют трубчатый электронагреватель – ТЭН.
Мощный вентилятор.
Кабель трехжильный сечением не менее 2,5 мм2.
Вилка электрическая.

Удельная мощность, необходимая для прогревания конкретного помещения, рассчитывается из количества установленных в корпус устройства тэнов. Чем их больше, тем эффективнее происходит обогрев и наоборот.

Почему именно электрическая

Изготовить можно как газовую, так и любую, работающую на жидком топливе, например – дизельную установку для обогрева, но сделать это качественно, и при этом, получить достаточную мощность, получится далеко не у каждого, особенно, с учетом всех правил по технике безопасности.

Если попытаться собрать газовую установку, то очень велик риск взрыва или пожара. То же самое, можно сказать и про дизельные пушки. К тому же, потребуется постоянно думать о заправке агрегата и контролировать их использование, и соответствие нормам пожарной безопасности.

Да и процесс изготовления, например, пушки, нагревающей поток горением газа, потребует, как минимум довольно серьезных навыков в сборке подобных агрегатов.

В пушках, работающих от сети, нет открытого пламени, не используется горючее топливо, а риск возникновения пожара минимален. Если и есть возможность неполадок, то все они будут связаны с электрической частью, поэтому знать все про электротехнику — необходимое условие для самостоятельной сборки.

Электрические модели собрать гораздо проще, но это не означает, что можно обойтись без специфических навыков и опыта в сборке таких конструкций. Помимо того, что для сборки необходимо уметь обращаться со множеством инструментов, нужно иметь достаточный опыт, или работать под руководством человека, имеющего такие навыки.

Если нет опыта в сооружении таких установок и знаний, связанных с электротехникой нет, то даже браться за постройку подобного агрегата нельзя!
