Как установить вытяжку в гараже своими руками

Выбор технологического оборудования, материалов и комплектующих деталей для вентиляции гаража

Для создания этой системы подойдет серийная бытовая техника При выборе следует отдать предпочтение моделям, приспособленным к повышенной влажности.

Автоматизацию вентилятора для вытяжки в гараже можно сделать с применением специальных наборов

Для решения таких задач используют различные устройства подачи/отключения питания по установленному пользователем алгоритму.

Такая техника способна быстро очистить крупный гараж от загрязненного воздуха

Этот центробежный вентилятор пригоден для эксплуатации на открытом воздухе

Если использовать такое решение, получиться снизить уровень шумов в помещении.

Вытяжной вентилятор для гаража можно установить в оптимальном месте, как часть конструкции канала

Для создания этой конструкции автор использовал индивидуальный заказ в специализированной мастерской

Оцинкованная жесть хорошо защищена от погодных воздействий. Она подходит для изготовления изделий с уникальными размерами и формами без лишних затрат. Дополнительными преимуществами являются: небольшой вес, простота монтажа, хороший внешний вид.

Соединение гибких труб для вентиляции в гараже с прочным заборным устройством

Сложный проект

В этом списке перечислены компоненты системы, обеспечивающей поддержание комфортных температурных условий в холодную пору года:

• потолок (1) из железобетонной плиты;
• стены из кирпича (3, 5);
• входной канал (2);
• котел отопления на твердом топливе (6) с дымоходом (4);
• стакан (7) – здесь осуществляется предварительный подогрев воздуха для вентиляционной части системы;
• фильтр (8);
• калорифер (9) со встроенными электрическими нагревателями;
• вентилятор (10) канального типа;
• тройник (11), обеспечивающий подачу теплого воздуха в центр крупного помещения;
• угольник (12), выполняющий аналогичные функции на торцевой части канала.

К сведению! При создании вентиляции в гараже из канализационных труб надо учитывать следующие особенности. Специализированные изделия из ПВХ рыжего цвета выпускают специально для установки вне помещений. Они стоят несколько дороже, чем серые аналоги, но отличаются повышенной стойкостью к температурным и другим воздействиям.

Основные виды вентиляционных систем и схемы их устройства

Схему вентиляции необходимо хорошо обдумать в период проектирования гаража. Так как при постройке помещения именно в несущих стенах требуется сделать отверстия для труб вентиляционных систем

При реконструкции вентиляции в гараже своими руками нужно брать во внимание высоту и длину помещений, количество этажей в гараже, сколько единиц автомашин будет в нём находиться. Именно на этом этапе постройки автовладелец определяет какой тип системы вентиляции подойдёт именно для его гаража, которая будет справляться со всеми задачами и функциями, для которых она предусмотрена

Существует несколько видов вентиляционных систем. Рассмотрим некоторые из них:

• Естественная вентиляция. Данный вид вентиляции разработан таким образом, что воздух движется сам по себе, без какого-либо воздействия, при помощи законов аэродинамики.
• Комбинированные вентиляционные системы. Они основаны на сочетании естественной вентиляции и вентиляции с применением механических средств, которые помогают быстрому движению воздуха.
• Механическая вентиляция в гараже подразумевает установление специальных механизмов, которые осуществляют циркуляцию воздуха принудительно, а не естественно.

При конструкции вентиляции в гараже своими руками независимо какую схему вентиляционной системы из вышеперечисленных вы примените, можно использовать один или несколько отверстий в стене. При выборе механической схемы вентиляции, при которой воздух циркулирует искусственно, будет достаточно одного вентиляционного канала.

Диаметр вентиляционных труб, которые вставляются в отверстия стен гаража, необходимо выбирать исходя из того, какой объём воздушных масс будет вентилироваться в помещении. Если учитывать нормативы, то на квадратный метр площади гаража следует применять 15 мм диаметра трубы. Следовательно, при общей площади помещения 10 квадратных метров при монтаже вентиляции нужно использовать две трубы диаметром 150 миллиметров. А также существует ещё одна формула расчёта диаметра отверстий для вентиляции. Если придерживаться её, то суммарная величина всех труб равна 1/3 всей площади помещения. Эту формулу чаще всего используют при конструкции вентиляции механического вида с одним каналом циркуляции воздуха.

Экономический вопрос в оборудовании гаража вентиляцией

Естественно наиболее дешевым вариантом для вас будет естественная вентиляция в гараже. При этом у нас и не возникает вопрос как сделать вентиляцию в гараже своими руками. Для выполнения этой процедуры достаточно просто сделать два отверстия внизу и вверху гаража.

Комбинированная заставит вас потратить немного денег на электрический вентилятор и в последствии на электроэнергию для него. Как и первый вариант, он достаточно быстро выполняется и самостоятельно без должной подготовки.
И наконец, механическая система заставит выложить владельца гаража сумму довольно ощутимую. Цены начинаются от 1000 $, а верхний порог трудно даже сказать. Всё будет зависеть от применяемого оборудования и сложности монтажа.

Как сделать правильно вентиляцию в гараже: пошаговая инструкция, полезные рекомендации, важные нюансы

Иллюстрация	Основные операции и рекомендации по их выполнению
	Автор проекта решил установить вентиляцию, так как в процессе эксплуатации на стенах гаража образуется плесень.
	В этом углу будет установлена приточная труба с выходным отверстием на 15-20 см выше уровня пола.
	Напротив (по диагонали) создан выход воздуха.
	На этом фото видно, как в гараже сделать вытяжку с подключением к вертикальному каналу с обратной стороны стены.
	Для создания отверстий в прочных частях строительных конструкций применяют перфоратор с мощным электрическим приводом.
	Заранее надо подготовить коронку нужного диаметра. В данном случае – 125 мм.
	Специальный удлинитель нужен для прохождения толстых элементов.
	Он подсоединяется к перфоратору через адаптер
	Чтобы упростить бурение бетона, сначала делают отверстия по контуру с помощью подходящего сверла.
	Далее применяют зубило для удаления ослабленной части конструкции. Коронкой создают отверстие с ровными стенками.
	После завершения рабочих операций получается такой проход в подвал для монтажа труб.
	Предварительный монтаж канала (без жесткого крепления) пригодится для правильного нанесения разметки.
	Здесь показано, как сделать вентиляцию в гараже своими руками с точным размещением центральной оси канала. Первое отверстие создают изнутри гаража, чтобы появилась опорная точка на крыше.

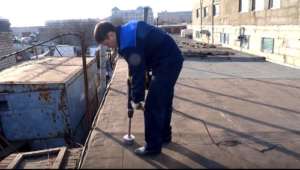

	Основные операции выполняют с верхней стороны.
	После прохождения мягкой кровли – устанавливают сверло. Этим инструментом не слишком трудно сделать отверстие в качественной армированной бетонной плите.
	На заключительном этапе опять применяют коронку.

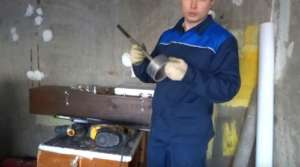

	Арматуру обрезают сабельной ножовкой с полотном по металлу.
	В этом проекте автор выбрал длинную асбестоцементную трубу (4 м), чтобы не создавать лишние стыки. На стенках этих изделий не накапливается конденсат, не образуется наледь в сильные морозы.
	Труба аккуратно погружается в отверстие сначала до уровня пола гаража.
	Далее продолжают монтаж внутри помещения. Сверху (над уровнем крыши) должно остаться 80 и более см. Щели заливают строительным раствором.
	Проход в смотровую яму делают перфоратором с коронкой. Здесь понадобится удлинительный элемент соответствующих размеров.

К сведению! Вентиляцию в гараже без подвала сделать можно с применением аналогичных методик. Для принудительной подачи (удаления) воздуха систему дополняют соответствующей техникой.

Необходимость обустройства вентиляции

Вытяжка в гараже должна обустраиваться независимо от того, есть в постройке отопление или нет. Такое требование выдвигается вследствие нескольких причин. Некоторые владельцы автомобилей считают, что нежилые помещения не нуждаются в монтаже вентиляции. Однако это большое заблуждение.

В помещении, где нет правильной вентиляции, появляется сырость. Повышенный уровень влажности губительно воздействует в первую очередь на металлические поверхности, например кузов автомобиля. Также из строя со временем начинают выходить электронные устройства, а также вся электрика машины. Если в гараже есть погреб или просто хранятся инструменты, консервация и прочее, процессы гниения затронут и их. На стенах будет появляться грибок. Он быстро распространится по всем металлическим и деревянным поверхностям внутри постройки.

Помимо сырости внутри гаража без вентиляции формируется токсичная среда. У владельца постройки появляются головные боли, заболевания дыхательных путей. Возможно даже сильное отравление. Токсины накапливаются в результате неполного сгорания топлива. Даже если неприятный запах какое-то время не ощущается владельцем гаража, со временем отравляющие вещества будут значительно сконцентрированы в воздухе.

Схемы вентиляции в гараже

Люди, которые планируют в гаражах для хранения легковых или грузовых автомобилей устанавливать вентиляцию, должны ознакомиться с основными вентиляционными схемами. Выделяют три основные схемы, которыми пользуются чаще всего. К ним относятся:

• Естественная. Считается наиболее распространенной схемой, которой пользуется большинство автомобилистов. При естественном вентилировании не придется тратить финансовые средства на покупку механических вентиляторов. Достаточно сделать в помещении отверстия для притока и оттока воздушных масс. Однако перед созданием таких отверстий придется определить лучшее место для их расположения.
• Принудительная. Ею рекомендуют пользоваться, если гараж со специальным подвалом. Принудительное вентилирование считается более эффективным, так как воздух циркулирует при помощи дополнительных вентиляторов. Поступающего в систему воздуха достаточно для обеспечения вентиляции в гараже и погребе. Единственным недостатком такой схемы являются немалые финансовые расходы для приобретения необходимого технического оборудования.
• Смешанная. Подходит для автогаража без дополнительного подвала. При смешанной схеме воздух попадает внутрь помещения естественным путем, а выводится наружу вытяжной системой.

Основные требования

Правильная вытяжка в гараже должна выполняться в соответствии с нормами и рекомендациями СНиП 21-02-99. Этот документ оговаривает, что система вентиляции обязательна в подобных помещениях. Она обустраивается так же качественно, как и в жилых помещениях.

Санитарные нормы регламентируют, что приток свежего воздуха должен составлять не менее чем 180 м³/ч. При этом температура внутри постройки не должна опускаться ниже 5ºС. Обновление воздушных масс внутри помещения должно происходить с периодичностью не менее 6 раз в сутки.

Система вентиляции требуется в двухэтажных и обычных постройках. Если гараж имеет мастерскую наверху, смотровую яму или прочие помещения, требуется обеспечить качественный воздухообмен везде. Если гараж имеет погреб, в нем создается самостоятельная вентиляционная система. Иначе здесь будет собираться сырость, появится неприятный запах.

Естественная вентиляция

Естественная циркуляция воздушного потока основывается только на законах физики, аэродинамики. У входящего прохладного воздуха – пониженное давление. Он тяжелее комнатного, теплого и влажного, с давлением более высоким. За счет разницы температур, показателей давления происходит вытеснение застоявшегося теплого свежим тяжелым воздушным потоком. При условии, конечно, что система вентилирования налажена хорошо, на пути воздушных масс нет препятствий.

Это основной вариант организации проветривания гаража, требующий минимального вложения средств, сил. Воплощать его лучше всего еще на стадии строительства, когда можно беспроблемно установить вентиляционные трубы, отверстия.

К положительным моментам данного типа проветривания относится:

• доступная стоимость;
• простота самостоятельного монтажа.

Есть и отрицательные аспекты:

• летом при температуре воздуха выше, чем внутри гаража, тяга сведется к минимуму, а то и вовсе иссякнет, проветривание на этом закончится;
• перемена ветра может не лучшим образом сказаться на циркуляции воздушного потока внутри;
• небольших параметров гаража может не хватить для создания той разницы температур/давления, которые необходимы для хорошей конвекции воздуха.

Тем не менее, наличие естественной вентиляции – уже хорошо. Пусть с перебоями, но проветривание все же будет. Это гораздо лучше, чем отсутствие вообще какого-либо движения воздуха.

Естественные системы воздухообмена

Первая группа – естественные системы воздухообмена, самые распространенные. Естественная вентиляция является наименее затратной по стоимости и сложности установки. Схемы естественного воздухообмена не требуют проведения электричества и затрат на приобретения сложных приборов. Такая система самая распространенная, так как в подавляющем большинстве своём гаражи имеют небольшую площадь , и от системы не требуется большой проходимости воздуха.

физика воздушных масс. Известные свойства тяжелого холодного и легкого нагретого воздуха обеспечивают естественную циркуляцию воздушных масс. Поступающие снаружи холодные массы вытесняют отработанный нагретый воздух. Для эффективной организации воздухообмена по этому принципу следует правильно организовать приток и отток воздуха.

Так, входное отверстие для приточного воздуха следует располагать по возможности низко, близко к полу. А для выхода нагретого воздуха отдушину располагают кА можно выше, ближе к потолку.

Для эффективности естественной системы помимо расположения притока-оттока важно правильно рассчитать расстояние между ними. Как правило их располагают на диаметрально противоположный, наиболее удаленных друг от друга стенах

Приток – на стене входа( ворот), отток – на противоположной стене. Максимальное удаление обеспечивает хорошую тягу.

Третий расчетный показатель — диаметр входного и выходного отверстия.

Для определения оптимальных параметров притока-оттока можно воспользоваться эмпирическими данными. Так, для гаража прямоугольной формы площадью 35 кв.м. диаметр входного отверстия устраивают не менее 150 мм, диаметр трубы оттока – 100 мм. Кроме того, выход воздуха по возможности сразу устраивать вертикально. Если такой возможности нет, то Г-образно, причем высота трубы должна быть не менее 1,5 метров.

Система естественной вентиляции работает наиболее эффективно при максимальной разности температур внутри и за помещением. В теплое время года она абсолютно неэффективна, так как движение воздушных масс практически прекращается.

Комбинированная схема

Здесь устанавливается вытяжное устройство

Комбинированная вентиляция представляет собой (если так можно выразиться) расширенный вариант предыдущей схемы, а её применение позволяет избавиться от всех описанных ранее недостатков. По эффективности она, конечно же, уступает чисто механической (вытяжной) схеме, считающейся самым затратным вариантом. И, тем не менее, её выбор можно рассматривать в качестве компромиссного решения, устраивающего всех желающих иметь надёжную и не слишком дорогую вентиляцию.

Отличительной особенностью этой схемы является использование в ней приточного канала, построенного по принципу естественной вентиляции совместно с вытяжным устройством механического типа. Для её обустройства вам необходимо будет приобрести не очень дорогой вентилятор соответствующей мощности, а также специальные коммутационные устройства, обеспечивающие его подключение к гаражной электросети.

Специалисты считают, что при обустройстве вентиляции в стандартном гаражном строении среднего размера в вытяжном канале могут использоваться электрические вентиляторы мощностью порядка 100–150 Ватт. Их производительности вполне достаточно для того, чтобы обеспечить необходимую эффективность работы всей системы. Единственный активный узел комбинированной системы монтируется, как правило, на утепленном участке воздуховода (поблизости от стены или непосредственно на ней).

Что касается недостатков рассматриваемой нами системы вентиляции, то при их оценке лучше всего исходить из следующих соображений:

• Во избежание переохлаждения гаража в зимний период рекомендуется использовать в приточном канале систему задвижек, регулирующих объёмы поступающего воздуха.
• Зависимость функционирования системы от электросети, а также необходимость периодического обслуживания оборудования следует считать платой за возросшую эффективность воздухообмена.
• Для исключения необходимости постоянного контроля работы устройства вы можете слегка усовершенствовать его электрическую схему. Сделать это можно введением в схему питания вентилятора специального термостата, обеспечивающего работу устройства в автоматическом режиме.

Комбинированная вентиляционная система

Простая схема из пластиковых труб

В небольшом гараже можно сэкономить и сделать вентиляцию, скомбинировав принудительную и естественную системы. Комбинированная вентиляция может быть легко сделана своими руками из недорогих бытовых вентиляторов или старых кухонных вытяжек.

Такая система монтируется по простой схеме — на вытяжную трубу ставится вентилятор. Минус такой вентиляции – свежий воздух снаружи не прогревается и об отоплении помещения придется позаботиться отдельно.

Важно. При устройстве вентиляции любого типа в гараже старайтесь располагать вентиляционные отверстия дальше от запора ворот

Через вентиляционные каналы легко взломать ворота гаража.

Для чего нужна, требования

Ввиду периодической эксплуатации этого здания предпочтительнее энергонезависимая естественная вентиляция через продухи или воздуховоды. Когда проектируется вентиляция в гараже своими руками, схема и фото могут немного отличаться в зависимости от наличия подземного овощехранилища-погреба.

Схема естественного воздухообмена гаража без смотровой ямы или погреба

Основные требования указаны в СП 7.13130, при хранении транспорта воздух должен обновляться ежечасно, при заведенном двигателе кратность воздухообмена должна увеличиваться до 4. Поэтому в вытяжных, приточных каналах часто монтируются осевые, радиальные вентиляторы, включаемые по мере необходимости владельцем.

Схема принудительной механической вентиляции

Отсутствие притока воздуха приводит к последствиям:

• снижение ресурса авто за счет коррозии кузова;
• разрушение силовых конструкций гаража от избыточно влажного воздуха;
• опасность отравления выхлопами авто.

Выхлопные газы будут скапливаться в помещении без отсутствия вытяжки

Выбираем тип вентиляции

Есть несколько разновидностей вентиляций, которые можно воплотить в жизнь. Они имеют свои положительные и отрицательные стороны. Создание как одного, так и другого вида требует усилий и тщательного планирования. Давайте же рассмотрим эти виды:

Естественная вентиляция в гараже. Это самый простой и эффективный способ проветривания гаража. Он заключается в естественных процессах, основанных на физических законах.

Принудительная вентиляция. В этом случае используется целая система приборов (вентиляторы) благодаря которым и выполняется отвод отработанного воздуха и наполнения помещения свежим.

Комбинированная вентиляция. В этом случае используется как один, так и второй вид вентилирования

Мы обратим свое внимание именно на естественную вентиляцию. Для ее устройства потребуется наименьшее количество средств

В чем же принцип работы естественного типа вентиляции? Он основан на физических законах. Все знают, что теплый воздух поднимается верх, в то время как холодный опускается. Ниже приводится схема естественной вентиляции.

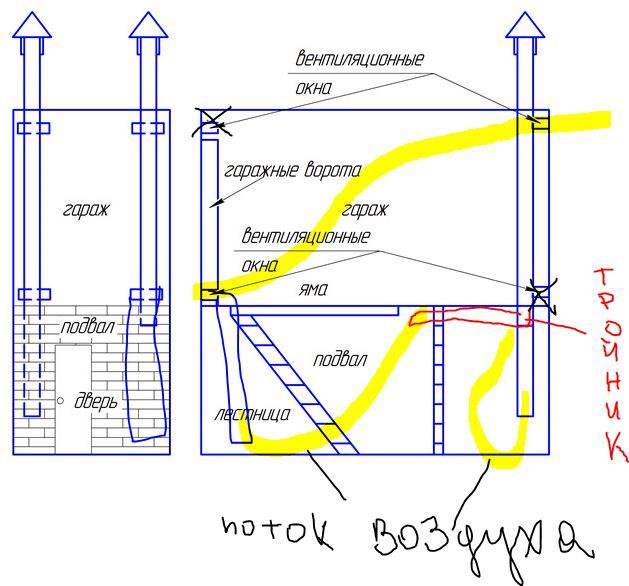

Как видно, система основывается на использовании двух труб или каналов, которые служат для вентилирования воздуха. Одна из труб – приточная, а вторая – вытяжная. При этом вытяжная труба находится у потолка погреба, а приточная на небольшом расстоянии от пола (не меньше 10 см). Итак, основываясь на законах физики делаем вывод: теплый воздух поднимается вверх и попадает в вытяжную трубу. В то же время свежий воздух подается через приточную трубу, замещая собой количество вышедшего воздуха. Таким образом и происходит вентилирование. Это напоминает процесс, при котором открывается одно окно на кухне и дверь на коридоре. Получается, что для гаража не потребуется установка дорогостоящего оборудования. Работы по созданию просты, воздухообмен происходит естественным образом.

Обратите внимание! Иногда на вытяжную трубу устанавливают дефлектор, который способствует лучшей циркуляции и усиливает эффект. Если такового нет, то в любом случае труба закрывается козырьком, чтобы внутрь не попадала влага

А вытяжная труба поднимается на 50 см над уровнем крыши.

Есть еще один важный момент, который способствует правильному функционированию системы. Речь идет о размещении труб внутри гаража

Очень важно, чтобы они располагались по диагонали в противоположенных местах. А еще важно рассчитать оптимальный диаметр отверстий

Ведь можно сделать сквозняк внутри, а не качественный воздухообмен. Есть некоторые стандарты, которые говорят о том, что на 1 м2 площади помещения нужно отверстие, диаметром 1,5 см. Например, если размер помещения 4х6 м, то его площадь будет равняться 24 м2. Путем несложных математических решений, получаем оптимальный диаметр вентиляционной трубы – 36 см (24х1,5=36). А если их будет две, что вполне логично, то рекомендуемый диаметр каждой трубы 18 см, так как сумма делится на два.

Многие считают этот вид вентилирования лучшим, так как для его воплощения не нужно много средств, а все работы можно сделать своими руками. Нужно только закупить трубы, сделать отверстия в стене и перекрытии, если таких нет, и выполнить установку системы вентиляции в гараже.

Обратите внимание! Вытяжное отверстие можно оборудовать заслонкой, чтобы выполнять контроль подачи холодного воздуха

Это особенно важно зимой

Устройство естественного воздухообмена: инструкция

Конструкция естественной вытяжки состоит из ряда элементов:

1. Входная труба, через которую свежий воздух поступает в погреб. Диаметр — от 100 до 250 мм.
2. Выходная труба, через которую отработанный воздух покидает помещение. Диаметр — аналогичный входной конструкции.
3. Резервуар для сбора конденсата
4. Мелкоячеистая сетка
5. Конусный козырёк.

Для воздуховода используются трубы из любого подходящего материала — жести, асбестоцемента, поливинилхлорида и других.

Перед монтажом системы вентиляции необходимо провести теплоизоляционные и гидроизоляционные работы. Их желательно проводить ещё на этапе строительства погреба. Если по какой-то причине это не было сделано, работы следует закончить до монтажа вытяжной системы.

Стены погреба тщательно пропитываются проникающей изоляцией. Это исключает проникновение грунтовых вод в помещение. Для теплоизоляции необходимо провести отделку стен и пола. Лучше всего для этого подойдёт эковата, достаточно дорогой и качественный материал, отпугивающий грызунов. В целях экономии можно использовать и другие теплоизоляционные материалы, к примеру, плиты полиизоцианата. Самый дешёвый вариант утепления — разместить под полом тщательно утрамбованный песок и отделать стены геотекстилем или керамзитом.

Работы по обустройству естественной вытяжной системы ведутся в несколько этапов:

1. Фиксация вытяжного воздуховода. Нижний конец располагается в полутора-двух метрах от пола, в зависимости от высоты подвального помещения. Внешняя часть выводится наружу. Верхний конец трубы должен быть выше высшей точки кровли гаража примерно на полметра. Возможны два варианта установки вытяжной трубы:
   • Сквозной. При данном способе трубу проводят насквозь через пол гаражного помещения и выводят через потолок и кровлю.
   • Сквозь стену. Нижняя часть вентиляционной трубы располагается горизонтально, выходит через боковую стену погреба за пределы гаража и поднимается вверх рядом с основным строением.
2. Монтаж приточного воздуховода. Нижняя часть трубы заходит в погреб в углу, противоположном от того, где установлена вытяжка, и фиксируется на уровне полуметра от пола. Другой конец трубы выводится наружу на уровень 20–30 см над уровнем земли, для забора воздуха.
3. Проверка воздушной тяги, вставка в трубы мелкоячеистой металлической сетки для защиты от птиц и грызунов. Выходные отверстия можно дополнительно прикрыть небольшими колпачками для защиты от снега и дождя.

Выходные отверстия защищаются конусным козырьком

В процессе работы вытяжной системы образуется конденсат. Для его сбора и удаления под выходной трубой устанавливается специальная ёмкость.

Наглядно установка естественной системы вентилирования описывается в следующем видеоролике.

Задачи вентиляции

Какие функции должны выполнять установленные в вашем гараже системы, чтобы Вы смогли навсегда избавиться от влажности или даже плесени?

Среди заданий системы кондиционирования воздуха можно отметить следующие:

1. удаление водяных паров;
2. проветривание;
3. очистка воздуха от вредных для организма газов, которые выделяются при работе двигателя и при ремонтных или покрасочных работах.

Следующее, что должна делать ваша вентиляция – не допускать образования влаги на потолках и стенах помещения. Если автомобиль заехал с улицы, он должен «подсыхать» прямо в помещении, и влажность внутри него играет не последнюю роль. Несмотря на материал, из которого построен гараж, он должен получать приток свежего воздуха — это обязательное условие для всех гаражей.

Откуда появляется влага в помещении? Если вентиляционные каналы не были запланированы заранее, то влага может появляться такими способами: из почвы, и если ее занес сам автомобиль. Пока температура снаружи одинакова с температурой в помещении, проблем с повышенной влажностью быть не должно. Однако, как только на улице похолодает, теплый воздух в виде конденсата может начать оседать на стенках гаража. Возникновение влаги должно быть приведено к минимуму, для борьбы с таким негативным явлением. Поэтому системы вентиляции в гараже являются необходимыми.

Устройство естественной вентиляции в гараже

Естественная вентиляция железного гаража своими руками – это просто и недорого

Важно придерживаться основных принципов естественного воздухообмена в металлическом гараже:

надо располагать вытяжные отверстия так, чтобы поток воздуха попадал во все уголки помещения

Особое внимание смотровой яме;
объем свежего воздуха, который поступает в помещение, должен соответствовать объему, который из гаража выводится.. Средние показатели воздухообмена естественной вентиляции:. Средние показатели воздухообмена естественной вентиляции:

Средние показатели воздухообмена естественной вентиляции:

• для хранения автомобиля – площадь гаража 20 м2 – воздухообмен 180 м3/ч, 60 м2 – 350 м2/час;
• частые ремонтные работы в гараже и хранение автомобиля – 20 м2 – 200 м3/час, 60 м2 – 600 м3/час.

На практике сделать вентиляцию и расчет системы просто – 15 мм диаметра трубы соответствуют 1 метру квадратному площади гаража. Следовательно, для бокса, площадь 10 квадратов надо диаметр трубы – 150 мм, для 20 м2 – диаметр трубы – 300 мм.

Площадь всех вентиляционных отверстий для хорошего воздухообмена должна составлять 0,3 процента площади гаража – этого достаточно для стандартного металлического бокса.

Естественная вентиляция в гараже, как сделать правильно:

• вытяжки располагаем по диагонали, на противоположных стенах гаража;
• нижнее отверстие должно быть выше поверхности пола на 25 см;
• верхнюю вытяжку можно установить в крыше или ниже балки перекрытия на 20 см;
• старайтесь располагать верхнюю и нижнюю вытяжку так, чтобы поток воздуха проходил под автомобилем;
• если на крыше установить вытяжную трубу, то тяга будет сильнее. Для стандартного небольшого гаража высота трубы – полметра, для большого металлического ангара – не менее 1,5 метра. Обязательно закрыть воздуховод грибком от дождя и сеткой от грызунов и насекомых.

для естественной вентиляции можно использовать недорогие жестяные трубы или пластиковые. Асбестоцемент надежней, но и стоит дороже. Прекрасное решение – гофрированная труба, такая труба легко обрезается по размерам и установить ее самостоятельно нетрудно;
вытяжные трубы должны быть утеплены, чтобы зимой в них не скапливался водяной конденсат. Утеплить можно рулонной минеральной ватой с фольгированным покрытием или установить на трубы задвижки шиберы

Зимой можно регулировать поток воздуха, открывая нижний приточный шибер, а потом и верхний;
важно над верхней и над нижней трубой снаружи установить небольшой козырек, чтобы вода не затекала внутрь гаража.

Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны.

Вентиляция смотровой ямы

Схема установки труб в подвале

Для смотровой ямы и для погреба в гараже система вентиляции должна монтироваться с соблюдением следующих правил:

• приточный воздуховод опускаем до полметра от уровня пола ямы, самая нижняя точка;
• вторую, выводящую трубу, устанавливаем над кровлей гаража (высота трубы один метр над крышей).

По аналогичной схеме устанавливается и естественная вентиляция погреба, как показано на рисунке.

Вариант простейшей естественной вытяжки в металлическом гараже

Если нет желания устанавливать трубы, то простейшую систему вентиляции можно сделать за два часа:

• определяем нужный диаметр двух приточных и одного вытяжного отверстий и их расположение;
• дрелью сверлим в железной стене отверстия, диаметр сверла 10 мм;
• красим просверленные отверстия водоотталкивающей краской из баллона. Сохнет сутки;
• теперь закрываем вентиляцию снаружи обычными вентиляционными решетками по размеру;
• решетки крепим на обычные болты с гайками.

На такую вентиляционную систему легко установить автоматическую электрическую вытяжку с таймером. Режим включения – по необходимости.

Как быстро проветрить гараж при ремонтных работах

Любой гаражник знает, что серьезные ремонтные работы по покраске и ремонту проводятся редко, поэтому монтаж дорогой вентиляции нецелесообразен. Как быстро проветрить гараж? Есть несколько простых и быстрых способов:

можно сделать в воротах или в стене отверстие по размеру выхлопной трубы. При ремонте на выхлопную трубку надеваем шланг и выводим его на улицу

Важно соблюдать герметичность соединения шланга и выхлопной трубы;
при покраске достаточно установить в гараже мощный вентилятор, высота установки 60 – 80 см.

Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция.

https://youtube.com/watch?v=8JboxAB_muo

Виды вентиляционных систем

Способа обеспечения циркуляции воздуха всего 2 – естественный и искусственный. Из этого определяются и 3  вида вентиляционных систем: естественная, механическая и комбинированная.

Принцип первой разновидности основан на физических законах без вмешательства техники. По правилам аэродинамики воздух самостоятельно движется через два отверстия в конструкции здания.

Механика подразумевает принудительный воздухообмен. Специальные устройства, объединенные с одним или двумя выходными каналами, побуждают воздушные массы перемещаться по ним.

Комбинированная система: в ней объединены сразу два способа циркуляции – естественный и искусственный.

Вытяжка в подвале

Вытяжка в подвале гаража также очень важна. Именно она удаляет излишки влаги, препятствуя образованию плесневелых грибков и развитию бактерий. Если говорить о вентиляции только подвала, то учитывая его небольшую площадь, здесь вполне будет достаточно и естественного вентилирования. При этом канал для притока устанавливается снизу, а канал для вытяжки вверху.

При этом необходимо обеспечить и наличие воздуховодных труб. Они необходимы, как для притока, так и для оттока воздуха. Обычно в подвал опускают трубу, конец которой не должен быть выше 20 см от поверхности пола. Ее конец находится на улице. Через вытяжное отверстие отработанный воздух также попадает в воздуховод, который должен выступать над уровнем крыши.

При монтировании воздуховода для погреба, придется выполнять трассу воздуховода, делая изгиб, но не стоит усердствовать с многочисленными поворотами и коленами. В идеале воздуховоды естественной вентиляции должны иметь только прямые участки, поскольку каждое колено и поворот делают тягу воздуха слабее.

И не забудьте, что все канальные отверстия должны быть заделаны решетками, особенно приточные отверстия, расположенные снизу.

Можно ли эксплуатировать гараж без вытяжки?

Эксплуатация гаражного помещения возможна и без вентиляции, но только при условии его редкого использования. Если планируется использовать гараж для периодической стоянки автомобиля или хранить в его погребе овощи, то правильная вытяжка в гараже будет обязательным условием. При отсутствии вентилирования неизбежно появится высокая влажность и сырой запах. Как правило, проблема влажности не решается даже с помощью отопительной системы.

Чтобы правильно сделать вытяжку в гараже для покраски, при ее оборудовании необходимо учесть правила и нормы СНиПА. При соблюдении всех критериев, в помещение каждый день будет поступать не менее 180 л свежего притока. Оборудование приточно-вытяжной системы подразумевает выполнение специальных расчетов, которые должны учитывать размеры гаража, интенсивность эксплуатации, и его расположение, особенно если будут производиться покрасочные работы.

Кроме расчетов, понадобится подобрать материалы, сделать план-схему и запастись необходимыми инструментами. Вытяжка может быть оборудована как в одноэтажных, так и в двухуровневых постройках. Стоит учитывать, что погреб гаража также нуждается в качественной циркуляции воздушных масс, именно там находится наибольшая концентрация вредных веществ.

Виды систем вытяжки

1. Естественная. Функционирует на принципе физических законов. Потоки воздуха циркулируют за счет разницы температурного режима на улице и внутри строения;
2. Принудительная. Предусматривает комбинирование системы естественного и принудительного обмена. Механическая система вытяжки – это специализированное электро оборудование (модуль, моноблок), которое заставляет воздушные потоки двигаться при помощи вентилятора, вытягивая загрязненные массы наружу. Из недостатков этого способа можно отметить отсутствие поступления новой среды.
