Как установить смеситель на борт ванны: инструкция по установке

Особенности модели

Производители, стараясь привлечь на свою сторону покупателей, выпускают новые модели сантехники, модернизируют старые. Так появились акриловые ванны, которые с каждым днем все больше вытесняют купели из чугуна и эмалированные модели. О преимуществах акриловой судят по ее прочности, небольшому весу, большому сроку службы.

Много лет назад стал устанавливаться в ванной комнате смеситель. Врезной смеситель на борт ванны стал завоевывать своего покупателя совсем недавно.

Стандартная модель крепилась на поверхности стены. Такой способ монтажа требовал много умения и времени. Врезка смесителя в ванную проводится на ее окантованный борт. Все подводки водопровода связанные с работой смесителя крепятся с наружной стороны чаши. Они спрятаны от визуального просмотра. Регулирующие элементы смесителя при этом расположены над бортиком купели. Установленное таким способ устройство выглядит компактно, стильно.

Несмотря на то, что смеситель врезной выпускается сравнительно недавно, разработано уже много модификаций. Все они выпускаются с рядом свойств общих для них всех:

Главная задача – наполнение купели водой выполняется быстро, равномерным потоком, без разбрызгивания капель воды во все стороны. Если имеется переходник, то поток воды направляется на лейку душа.
Установка смесителя на борт ванны задает тон оформлению интерьера. Модель остается уже долгие годы стильным и оригинальным решением, которое провоцирует на поиск других необычных сантехнических изделий. Так кардинально изменяется интерьер.

Как самому установить смеситель на ванную из акрила

Владельцам типовых квартир приходится выбирать сантехнические приборы, не занимающие много места в небольшом санузле. К способам рационального использования пространства относят и установку смесителя на акриловую ванну. Вмонтированный в борт прибор выглядит компактно и эстетично.

1 Особенности врезного смесителя
- 1.1 Разновидности конструкций
- 1.2 Отличия от других устройств
- 1.3 Плюсы и минусы
2 Рекомендации по установке
3 Место размещения смесителя
4 Инструкция по монтажу на борт ванной
- 4.1 Необходимые инструменты и материалы
- 4.2 Как правильно сверлить акриловую эмаль
- 4.3 Подсоединение коммуникаций
- 4.4 Финальные работы
5 Целесообразность выполнения работ своими руками
6 Примеры врезки смесителя

Особенности сверления по эмали

Специалисты не рекомендуют новичкам самостоятельно делать отверстия в бортике чугунной или стальной ванны. Проблемы вызывает наличие эмали, которая выполняет не только декоративные, но и защитные функции. При неправильном сверлении высок риск необратимых повреждений этого слоя. И все же техника для домашнего сверления подобных поверхностей существует, и опытный мастер вполне может с ней справиться.

Помимо обычных инструментов, вроде маркера, рулетки, отвертки и дрели, понадобится специальное сверло перовое, предназначенное для сверления стекла и керамики, а также прозрачный скотч и кусочек пластилина. После выполнения разметки место сверления следует аккуратно заклеить скотчем.

Затем из куска пластилина нужно сделать круглый бортик и прилепить его по окружности таким образом, чтобы место для сверления было в центре. Площадь, ограниченная пластилиновым бортиком, должна раза в три превышать размеры отверстия для смесителя. Получается ровная круглая площадка с бортиком. В нее нужно налить воды.

После этого можно начинать сверление по центру разметки. Рекомендуется использовать сверло диаметром 6мм на скорости около 500-600 оборотов. Нажим должен быть умеренным. В процессе такого аккуратного сверления в бортике ванны появится узкое сквозное отверстие, через которое вытечет присутствующая на месте сверления вода.

Теперь из пластилина следует сделать небольшой колпачок и прилепить его на нижнюю часть бортика, чтобы получившееся отверстие было по центру. Снова нужно налить воду и выполнить повторное сверление с помощью сверла 12 мм. Нажим должен быть слабым. Когда сверло пройдет бортик насквозь, можно снять весь пластилин и оценить качество работы, сколы на эмали должны быть минимальными.

После этого нужно расширить отверстие до необходимых размеров, чтобы установить смеситель. Для этого выполняется новая разметка, с обозначением границ отверстия. Поверхность необходимо снова заклеить прозрачным скотчем. Расширять отверстие следует с помощью шлифовальной машины, используя резиновую насадку с наждачной тканью. Обороты следует выставить на максимум, но прилагаемое усилие должно оставаться минимальным.

Когда отверстие будет достаточно расширено, можно использовать насадку диаметром 20 мм. Следует понимать, что при минимальном усилии, которое убережет эмаль от повреждений, работа будет продвигаться не слишком быстро. Работать шлифмашиной придется более часа. Когда отверстие будет готово, в него вставляют уплотнительное кольцо и выполняют монтаж смесителя в обычном порядке.

Есть и другие способы аккуратно просверлить эмалированные поверхности. Некоторые мастера просто приклеивают к эмали металлическую пластину и просверливают такой “бутерброд” насквозь. Металл защитит эмаль от повреждений. Другие перед сверлением аккуратно снимают часть эмали с помощью шлифовальной машины, а затем выполняют сверление корончатой фрезой.

Наконец, есть способ сверления чугуна алмазной корончатой фрезой с использованием кондуктора из древесины. Но в этом случае фрезу необходимо довольно часто охлаждать, поливая ее водой.

Установка и врезка

Ну что все подготовительные работы прошли, приступаем к врезке.

Для начала нам нужно «прикинуть», где будет находиться наш смеситель. Для этого вы можете использовать рулетку, или же наметить, что говорится «на глаз». Нужно понимать — что штатные шланги, которые соединяют гусак, саму ручку и душ, длиною около метра, а поэтому желательно расположить их рядом (если нужно растянуть до больших размеров, например гусак в одной стороне ванны, а ручка включения и душ в другой- то нужно докупать длинные шланги! Думайте об этом заранее). Лично у меня расстояние как раз 80 – 90 см, поэтому мне «за глаза» хватает штатных шлангов.

Также разметку я делал не «по рулетке», а на глаз.

Для начала замеряю сам «гусак»

После этого ручку

И уже затем разъем для душа.

Получились своеобразные окружности, в них нужно найти центр.

Важно то — что нужно найти среднюю точку. И уже после это врезаться в ванную при помощи сверла

Я писал выше — что сверло должно быть не более 35 мм, почему это важно! Потому что все смесители имеют крепление как раз в 40 — 45 мм (иногда больше), если взять сверло большим диаметром, то смеситель просто провалится! Так что не рискуйте, ищите именно – 35 мм, в это отверстие реально пройдут все крепления и шланги от смесителя.

Теперь заряжаем сверло в дрель и сверлим ванную, она очень легко прорежется сверлом ФОРСТНЕРА, я им , а уж акрил – пару пустяков.

Итог получились три отверстия, но нашим меткам. В них то мы и будем крепить смеситель, ручку и душ.

Для начала я все примеряю – все отлично, ничего не проваливается.

Устанавливаем гусак

Одеваем декоративную платформу, опускаем в отверстие, и закрепляем все специальными шайбами и гайкой.

Устанавливаем ручку

Теперь нужно установить ручку включения. Для начала к ней мы подключаем два шланга для холодной и горячей воды, одеваем подставку и крепим его на ванной.

Разъем для душа

И самое последнее (в последнее отверстие), мы устанавливаем крепление для душа и сам душ.

Работы по врезке и установки закончены, осталось только подключить все эти три части между собой.

Подключение между собой

Детально описывать не буду, посмотрите на это фото. Специально фотографировал, там все подробно.

Если рассказать про подключение вкратце, то получается – два шланга от труб водоснабжения, заводятся в ручку. Далее от ручки идет один шланг в «гусак», туда подается уже нужная вода, которая смешалась в «ручке». От гусака идет шланг в душ. НА гусаке стоит переключатель, который может подавать воду в душ или сам гусак. Как видите все легко.

Смеситель врезан, можно устанавливать ванную на место и подключать к центральному водоснабжению. Вот конечное фото.

На этом все ребята, думаю моя небольшая инструкция была вам полезна. Как видите ничего сложного, думаю минут за 30 можно врезать смеситель самому, без каких либо специальных мастеров или контор. Еще и 1000 – 1500 рублей сэкономите на установке.

В погоне за стилем ванная комната превратилась из места для принятия банных процедур в полномасштабный проект дизайнера со своим интерьером. Идеи дизайнера не всегда предполагают расположение ванны возле стены, а это значит, размещать приходиться на борту. Для этого необходимо сделать отверстие, а здесь иногда возникают проблемы. В зависимости от типа ванны, акриловая или железная, отличается технология процесса. В статье и видео мы детально разберем особенности каждого вида, но для начала выясним, чем же хороши врезные смесители.

Чем хорош такой смеситель

Возможность сэкономить место — не единственное достоинство устройств этого типа. Смеситель, установленный непосредственно над чашей ванны, наполняет ее практически без брызг, которые способны пятна на стенах и прочих элементах интерьера. В результате уборка потребует меньше усилий.

Модели смесителей, которые монтируют прямо на бортик, обычно отличаются повышенной производительностью. Поэтому ванна наполняется быстрее, и уровень комфорта заметно повышается. Опосредовано такое решение позволяет немного сэкономить: если ванна наполняется быстро, вода в ней не успевает остыть, т.е. расходы на подогрев горячей воды несколько сократятся.

Галерея изображений
Фото из
Разработка смесителей для установки на борт ванны обоснована улучшенной эргономикой и интересным дизайном

На бортике сантехнического оборудования удобнее располагать всевозможные гидротехнические спецэффекты типа тропического душа и водопада

На борт ванны можно установить обычный настенный смеситель, если для подключения использовать переходники

Гидромассажные ванны, в которых принято проводить немало часов во время приема процедур, оборудуются смесителями, установленными в удобном для использования месте

Располагают смесители на бортиках сантехники в горизонтальном положении, трубы подводят под бортом чаши

Для подключения расположенного на борту смесителя водорозетки чаще всего переносят под ванну

Подключение производится так, как обычно подсоединяют врезанные кухонные смесители

Из-за особого расположения подводящие трубы испытывают повышенную нагрузку, поэтому к качеству соединений следует подойти предельно серьезно

Врезной смеситель — эргономичное решение

Тропический душ с водопадом на бортике

Монтаж через переходники

Гидромассажная ванна с боковыми кранами

Особенности установки врезных смесителей на бортик

Располодение водорозеток для врезного смесителя

Подключение к горячему и холодному водопроводу

Качество соединения как основа нормальной работы

Такие смесители отличаются стильным дизайном и большим разнообразием конструкций. Например, можно подобрать модель, элементы которой монтируют по отдельности. Панель управления ставят в изголовье, чтобы была под рукой, излив — по центру длинного бортика, душевую лейку — в углу и т.п.

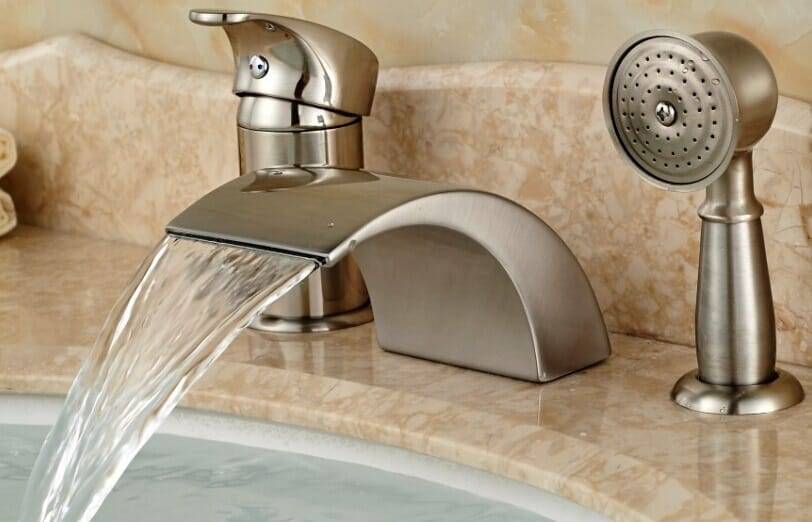

Смесители водопадного типа для бортика ванны выглядят очень эффектно и часто снабжены удобной панелью управления. Но стоимость таких изделий обычно довольно высока

Наконец, смесители этого типа выглядят обычно очень стильно, они оставляют множество возможностей для украшения интерьера. Лейка душа стоит прямо на бортике, а ее шланг обычно скрыт между стеной и бортиком ванны или за фальш-панелью. Дизайн интерьера ванной комнаты от такого решения только выигрывает. Еще одно преимущество — низкий уровень шума при работе смесителя.

Смеситель на бортик ванны выглядит стильно, повышает уровень комфорта в ванной комнате и относительно прост в монтаже

Установка конструкции на стену

Установка настенной конструкции

В первую очередь необходимо правильно установить эксцентрики. Они обычно входят в комплект, но их легко приобрести отдельно, что и рекомендуется сделать, если они не подходят по длине. Порядок действий

Эксцентрики вкручивают в фитинги, выходящие из стены. Обязательно выполняют намотку из ФУМ-ленты или пряди льна и сантехнической пасты. В последнем случае берут прядь льна (примерно 3 мм толщиной и длиной около 50 см) и накручивают ее на резьбу. Смысл накрутки заключается в том, чтобы под намоткой скрыть резьбу.
Затем на лен наносят сантехническую пасту и вкручивают эксцентрик в водорозетку. Паста обеспечивает защиту льна от гниения. Вместо нее можно использовать герметик.
Накручивать лен нужно в противоположную сторону от того направления, в котором будет вкручиваться эксцентрик, чтобы волокна не задирались.
Если используется ФУМ-лента, необходимо тщательно очистить резьбу от грязи и протереть ее бензином. Наматывая ленту, накладывают слой за слоем, перекрывая предыдущий наполовину, с небольшой натяжкой. Обычно делают 6-8 слоев. Затем ленту прижимают пальцами, пока не проступит резьба.

Эксцентрики необходимы для того, чтобы можно было монтировать конструкцию даже там, где расстояние между отверстиями смесителя и водорозеток различается. Они дают возможность исправить расхождения до 5 мм по горизонтали и вертикали. Если одна из водорозеток сильно утоплена в стену, установить кран на одинаковые эксцентрики невозможно. Поэтому подбирают фитинги таким образом: вкручивают длинный в углубленную водорозетку, а короткий – в ту, которая менее заглублена.

При установке эксцентриков нужно соблюсти горизонтальность уровня. Поэтому, регулируя затяжку фитингов, обязательно сверяются с уровнем. Но еще необходимо, чтобы расстояние между эксцентриками совпало с осевым расстоянием между выводами смесителя.

Перед тем как установить новый смеситель в ванной, желательно проверить герметичность созданного соединения. Почему это рекомендуется делать до установки корпуса – понятно: чтобы не пришлось потом снимать кран, если будет выявлена неисправность. Удобно для этой цели использовать заглушки с резиновыми прокладками. Их устанавливают на эксцентрики и включают подачу воды. Если течи нет, переходят к монтажу смесителя:

Щель между водорозетками и плиткой заделывают силиконовым герметиком, чтобы вода, попадая за отражатели, не затекала под плитку.
Монтируют декоративные чашки. Они имеют резьбу и накручиваются на наружную резьбу эксцентриков.
В гайки устанавливают сетчатые прокладки и прикручивают смеситель на место. Причем гладкой стороной прокладка должна прижиматься к эксцентрику, а ребристой к гайке. Сначала затягивают гайки вручную, а затем используют для этого разводной ключ. Затяжку необходимо провести аккуратно, чтобы не перерезать прокладки. Между гайкой и ключом прокладывают ветошь, иначе на гайках останутся царапины.
Правильный монтаж предполагает, что гайки полностью скрывают эксцентрики, но бывает, что фитинги видны. Если это не устраивает, можно укоротить эксцентрики болгаркой, подобрать более короткий эксцентрик или более глубокую чашку отражателя. Чашки отличаются не только по глубине, но и по диаметру. Отражатели большего диаметра позволяют скрыть сколы плитки.
Затем к смесителю с помощью гайки прикручивают шланг дождика, к конусообразной гайке присоединяется лейка душа. С той и другой стороны предварительно вставляются прокладки.
Аналогичным образом прикручивают гусак.

Демонтаж смесителя, установленного на борт

Чтобы снять старый смеситель, достаточно, перекрыв воду, открутить гибкие шланги от точек забора воды и одну или две гайки, которыми кран закреплен на бортике сантехники. После этого он легко снимается.

Инструменты и материалы

Смеситель в ванной комнате

Перед тем как установить смеситель, следует подготовить инструменты и материалы:

разводной ключ;
льняную подмотку или ФУМ-ленту;
сантехническую пасту или герметик;
плоскогубцы;
ветошь;
малярный скотч для защиты хромированного покрытия гаек (можно обойтись мягкой ветошью);
установочный комплект крана;
эксцентрики (если не входят в комплект).

Тяжелые смесители необходимо устанавливать только на эксцентрики из латуни. Салуминовые фитинги со временем трескаются или даже обламываются по резьбе. Выкрутить их потом из водорозеток очень сложно.

Выбор уплотнителя

Для герметизации соединения зачастую используют лен и ФУМ-ленту

Оба способа хороши, но важно учитывать некоторые особенности монтажа при использовании того и другого материала:

Когда применяется ФУМ-лента, эксцентрики нежелательно проворачивать в обратную сторону. Если придется потом фитинги отцентровывать, нарушится герметичность. В таком случае необходимо делать намотку заново.
Если ФУМ-лента сползает, также нужно наматывать ее заново, используя для этого новый отрезок материала.
При применении льна эксцентрик можно без опасений повернуть в обратную сторону на четверть оборота, но не больше.

Демонтируем старую конструкцию

Прежде чем углубиться в решение вопроса, как поменять смеситель на кухне, надо выполнить снятие изношенной конструкцию. Тут главное правило — демонтаж должен быть аккуратным и неспешным. Не нужно выламывать и отрывать старый кран. Все операции надо выполнить бережно, чтобы не пришлось дополнительно выполнять ремонт раковины, выходов трубопровода и так далее. Какой порядок действий первого этапа в процессе, как установить смеситель на раковину, — демонтаже?

Перекрыть воду на стояке.
Под зону подключения шлангов подставить емкость.
Аккуратно снять с трубопроводов шайбы подводов горячей и холодной воды.

Может случиться так, что эту процедуру выполнить будет фактически невозможно. Если вы не знаете, как снять смеситель на кухне, воспользуйтесь советами экспертов (описаны ниже). Длительная эксплуатация металлических деталей в условиях повышенной влажности наверняка привела к ржавлению и «прилипанию» узлов. Чтобы отсоединить старый шланг для смесителя на кухне от трубы водопровода, можно использовать специальные средства: уксус, смазки, кислоты и так далее. Только процедуру надо выполнять аккуратно.

Открутить и шланги на смесителе.

Случай, если вы хотите установить старую гибкую подводку для нового сантехнического прибора. Рекомендуется заранее определиться с тем, как открутить шланг от смесителя без увечья резьбовых соединений

Действовать стоит осторожно. Сгибы металлических деталей могут привести к невозможности демонтировать кран

Потребуется выполнять их спил болгаркой

Потребуется выполнять их спил болгаркой.

Отсоединить раковину от канализации.
Отсоединить гайку крана.

Процедура эта тоже будет нелегкой по причине описанной выше. Задаваясь вопросом, как установить смеситель на место старого сантехнического прибора, стоит учитывать, что работать придется в ограниченном пространстве. Поэтому если раковина на столешнице съемная, ее лучше тоже демонтировать. На этом этапе вам также придется задуматься над тем, как снять смеситель с чаши мойки, поскольку крепежная гайка может не поддаться сразу (вероятность 75%). А может не поддаться даже после использования специальных смазок и кислот (действуют при любой степени сцепления металлических узлов, но потребуется выждать 2-4 часа). Если, перепробовав перечисленные способы, отвинтить гайку у вас не получилось, и вы не знаете, как снять смеситель с раковины, воспользуйтесь болгаркой. Нужно разрезать гайку.

Снять кран.

Теперь вы знаете, как снять смеситель на кухне с раковины, но прежде чем приступать к монтажу нового сантехнического прибора внимательно осмотрите места крепления и подсоединения крана. На чаше мойки, если она металлическая, могли появиться зоны ржавления. В этом месте металл будет хрупким, значит, установка крана на кухне может существенно усложниться. Проблемы могут быть и с местами подключения шлангов к канализации и водопроводу. Перед тем, как закреплять смеситель на раковине, убедитесь, что он будет установлен на исправные и надежные функциональные узлы.

Технологические условия установки

В большинстве квартир в ванной комнате имеется разветвленная сантехническая сеть. В ней располагают:

системы водоснабжений. Подача горячей и холодной воды производится посредством «центральных» труб, которые идут из соседней квартиры на этаж ниже и «уходят» в соседнюю;
водомеры (счетчики потребляемого кубометра воды). Часто в ванной устанавливают, как минимум, один счетчик который контролирует расход холодной воды;
разводка. Система разветвлений труб, которая обеспечивает подачу в кухню, туалет и ванну;
внутренняя разводка. Разветвление труб, которое позволяет производить распределение подачи воды на смесители умывальника, ванны и на водоснабжение.

Ванна со смесителем на борту позволит своим размером скрыть большую часть этого «богатого» водного хозяйства. Также рекомендуется во время полной реконструкции системы и монтажа врезного смесителя обратиться к профессиональному мастеру. Он правильно определит положения труб и счетчиков.

Плюсы и минусы ванной с краном и душем в корпусе

Такие конструкции имеют свои преимущества и недостатки, на которые стоит обратить внимание

Достоинства

Самым удобным вариантом считается установка двойного смесителя, состоящего из крана и душа. У встроенных смесителей есть ряд неоспоримых плюсов:

Экономия пространства (подводки и места подключения полностью скрыты).
Красивый дизайн.
Удобство при управлении душем.
Возможность расположить вентили для регулировки температуры воды в том месте, где удобно.

Недостатки

Из минусов выделяют:

Сложности при выполнении монтажных работ.
При неисправности конструкции нет доступа к элементам смесителя, так как на поверхности располагаются только ручки управления и вывод тёплой воды.

Разновидности врезных смесителей

Если принято решение об установке врезного смесителя, то требуется правильно подобрать оборудование. Смеситель для ванной, монтаж которого производится на борт ванны, может быть:

двухвентильным. Регулировка напора и температуры поступающей воды производится при помощи двух кранов. Основное преимущество – невысокая стоимость. Основной недостаток – быстрый износ прокладок, что приводит к необходимости проведения ремонтных работ;

Управление двумя отдельными кранами

однорычажным. Процесс управления таким видом оборудования производится при помощи одного рычага, установленного над изливом. Преимуществами однорычажного смесителя является более длительный срок эксплуатации и удобство управления. Среди недостатков можно выделить большую стоимость оборудования;

Один рычаг управления

бесконтактным или сенсорным. Включение смесителя производится путем воздействия на сенсор, а выключение автоматически после прекращения использования. Настройка температуры производится предварительно, так как оборудование дополнено термостатом. Преимуществами такого вида являются уникальность, оригинальность и удобство пользования, а недостатком – высокая стоимость.

Бесконтактный способ управления

Чтобы продлить срок службы однорычажных и сенсорных моделей смесителей, рекомендуется перед подключением к водопроводной системе установить фильтрационную установку.

По типу конструкции смеситель с установкой в ванну может быть:

наборным. Оборудование предназначается исключительно для набора воды в сантехническое оборудование. По способу управления наборный смеситель может быть двухвентильным, однорычажным или сенсорным.

Для более удобного принятия водных процедур наборный смеситель дополняется душевой лейкой. Крепление лейки может быть произведено на его корпус или отдельно;

Однорычажный смеситель с отдельной душевой лейкой

каскадным. Наиболее современные модели, которые помимо основной функции подачи воды выполняют и декоративную функцию. Поток воды из крана каскадного смесителя напоминает миниатюрный водопад.

Врезной смеситель каскадного типа

Существенным минусом каскадного смесителя является увеличение расхода воды при приеме водных процедур.
