Как установить и подключить розетку: пошаговое руководство

Как подключить звонок в квартире: проводной, беспроводной

Обычно звонок подключают к сети 220 В. При этом выполняются операции схожие с подключением осветительных приборов. Перед установкой следует определиться с местами расположения приборов. Также не следует выполнять работы при включенном щитке. Существуют два типа звонков для двери — беспроводные и проводные.

Беспроводные проще устанавливать, но они менее надежны и безотказны, кроме того требуют замены батарейки или аккумулятора. Варианты с электропроводом смогут проработать без обслуживания десятки лет, обычно работают с переменным током 220 В, но их сложнее монтировать.

Рассмотрим, как подключить дверной звонок всеми возможными способами.

Какие инструменты понадобятся для проведения работ

Для установки звонка вам понадобится:

• Сам звонок (внешний и внутренний блоки);
• Дюбеля с шурупами, для установки;
• Трансформатор.
• Кнопка.
• Провод — специальный для низковольтных подключений.
• Отвертки, плоскогубцы обыкновенные, длинноносые плоскогубцы, бокорезы, уровень, набор сверел.
• Дрель-шуруповерт, стриппер для зачистки проводников.
• Изоляционная лента, рулетка, пластиковые хомуты.

Если в доме ранее не был установлен звонок, то нужно выбрать подходящее место для его установки. Обычно звонок состоит из двух элементов — кнопки и самого звонка (динамика).

На вашем звонке должна быть схема, указывающая, в каком положении он должен быть зафиксирован.

Установка динамика

Это первый шаг на пути к подключению звонка в квартире. Динамик обычно имеет технологические отверстия для крепления и для входа электропровода. Сначала нужно поместить его на стене и просверлить отверстие для проводников. Для ровной фиксации используйте уровень. После того, как отверстие будет готово, нужно вставить в него провод и протянуть его к месту, где будет установлена кнопка.

Установка кнопки

Нужно просверлить отверстие для проводника в стене в месте установки кнопки. После этого нужно продеть кабель в отверстие так, чтобы он торчал с внешней стороны на 15 см. Зачистите кабель с помощью стриппера или других доступных инструментов. Оголяйте не более 2 см.

Совет: рекомендуемая высота установки кнопки — 1.5 метра. Считается наиболее универсальной и комфортной.

Стриппер для зачистки кабелей

Подключение электропровода к кнопке

Разведите оба зачищенных проводника в стороны друг от друга. Вставьте концы в специальные зажимы, которые расположены с тыльной стороны кнопки. Предварительно провода сгибаются, чтобы они обвивали основание зажима.

Затем зажим плотно притягивается с помощью отвертки. Таким образом электропровод будет надежно держаться и не выпадет в процессе эксплуатации. После того, как оба провода будут зафиксированы, можно крепить кнопку к стене с помощью дрели, шурупов и дюбелей.

Желательно выставлять ее по уровню.

Маскировка и крепление проводки

Провод нужно крепить с помощью пластиковых хомутов. Хомутики обвивают кабель и крепятся к стене с помощью дрели и шурупов. Затем проводку можно маскировать с помощью плинтусов или всевозможных декоративных вставок.

Подключение главного блока звонка

К главному блоку идет кабель, состоящий из двух проводов — питающего и передающего сигнал, когда кто-то звонит. Рекомендуется отметить электропровода разными цветами (если они одного цвета), например, покрасить их маркером.

Главный блок, вид изнутри

Проводник от кнопки нужно сложить вдвое и завести через отверстие в стене, затем продеть через отверстие в главном блоке, вывести наружу и оставить около 25 см запаса.

Нужно учесть: один конец сложенного вдвое провода идет на кнопку, а второй будет подсоединен к питанию. Поэтому следует рассчитывать его длину.

После этого можно прикрепить главный блок к стене с помощью дрели. Таким образом, мы получаем открытую, прикрепленную к стене коробку главного блока, с торчащим из нее кабелем, сложенным вдвое. Оба конца кабеля уходят в отверстие, и находятся за стеной.

Теперь внутри главного блока отделяем оба провода этого кабеля друг от друга и один из них разрезаем (желательно, чтобы он был белого цвета, а другой провод — черного). В результате вы получите два конца электропровода, которые нужно распределить по зажимам внутри главного блока звонка.

Наиболее часто допускаемые ошибки при монтаже

Во время установки блока розеток могут быть допущены следующие ошибки способные повлиять на внешнюю привлекательность или работоспособность изделия:

1. Использование для соединения с алюминиевым проводом через скрутку проводника с медной жилой. Подобная ошибка может привести к нарушению контакта из-за окисления и прекращению работы изделия. Жилы соединяемых токоведущих проводов должны быть либо из одного металла, либо соединяться через клеммник
2. Использование плоского провода с однослойной изоляцией и замуровывание его в стене без помещения в пластиковую или гофрированную трубку. Ранее такой метод разрешался, но в настоящее время рекомендуется применение дополнительной защитной оболочки
3. Применение для изготовления перемычек проводов разного сечения. Это нельзя назвать грубой ошибкой, но для этих целей рекомендуется применять жилу с площадью сечения равной сечению электропроводки
4. Подключение RE проводника шлейфовым способом, то есть с помощью перемычек между розетками. Как указывалось выше, такой способ считается нарушением ПУЭ
5. Оставление слишком длинных концов провода при вводе в подрозетник или распределительную коробку. Для комфортной работы, концы провода должны составлять 12-15см. В противном случае могут возникнуть проблемы с его укладкой при завершении монтажа
6. Устройство счалок или скруток провода в кабель-канале или штробе. Все контакты и соединения должны выполняться только в электрических монтажных коробках (распределительных или розеточных). Это облегчает ремонт и ревизию электрических сетей.

Подготовительные работы, разборка приобретённого блока

Перед началом работ необходимо убедиться в том, что напряжение снято, а вводной автомат выключен. Помните, что поражение электрическим током опасно не только для здоровья, но и для жизни. Не стоит забывать о правилах техники безопасности.

Подобные блоки «выключатель-розетка» могут отличаться один от другого количеством клавиш, которое варьируется от одной до трёх. Суть подключения от этого кардинально не изменится, поэтому сегодня будет рассмотрена коммутация на примере одноклавишного выключателя. Поняв принцип монтажа, домашний мастер легко разберётся и с большим количеством выключателей.

Так выглядит блок «розетка-выключатель», который сначала требуется разобрать

Первым делом необходимо удалить все элементы, фиксирующие внешнюю декоративную накладку, которая не даст добраться до контактов. Делается это следующим образом. Выворачивается винт из центра розетки, после чего демонтируется клавиша выключателя. Если её не получается снять вручную, можно аккуратно поддеть край тонкой отвёрткой или ножом. Под клавишей есть небольшая пластиковая пластина, которая держится на защёлках. Её также следует убрать.

Удаляются все элементы, препятствующие снятию декоративной накладки

Разборка внутренней части

Далее нужно вытащить выключатель и розетку из корпуса, который играет ту же роль, что и «стакан» при монтаже обычных точек. Для этого выворачиваются 4 фиксирующих винта. И вот здесь есть один нюанс. Полностью их выкручивать не нужно. Достаточно лишь немного ослабить. Дело в том, что если винты (саморезы) вывернуть полностью, то при сборке это может создать определённые неудобства. Да и тратить время на ненужную работу вряд ли кому-то захочется.

Винты, фиксирующие выключатель и розетку, нужно немного ослабить

После того, как фиксирующие винты будут ослаблены, розетка, как и выключатель, легко вытаскиваются из коробки. Их нужно только немного повернуть.

Поворот розетки и выключателя позволят легко извлечь их из коробки

Способы подключения с учетом потребителей

Подключение блока розеток одной группы осуществляют шлейфовым способом. Он предполагает присоединение всех элементов группы к общей питающей линии электропроводки. Созданная шлейфовым способом цепь рассчитана на нагрузку, показатель которой не превышает 16А.

Единственным «минусом» такой схемы является то, что в случае повреждения в месте контакта одной из жил перестают функционировать и все расположенные за ней элементы

Сегодня подключение блока розеток часто осуществляют комбинированным способом, в основе которого лежит параллельная схема. Этот способ активно практикуется в европейских странах. У нас он применяется для обеспечения отдельной линией мощных потребителей.

Параллельное подключение предполагает прокладку от распределительной коробки двух кабелей:

• первый направляется в виде шлейфа, запитывая четыре из пяти розеток 5-местного блока;
• второй – подводится отдельно к пятой точке розеточной группы, которая предназначена будет для запитки мощного прибора.

Способ хорош тем, что обеспечивает работоспособность отдельной точки и делает ее независимой от функционирования расположенных рядом других участников цепи.

Главное достоинство комбинированного способа – в обеспечении максимальной степени безопасности, что особо актуально при эксплуатации мощных и дорогостоящих приборов

Единственный недостаток схемы – увеличение расхода кабеля и затрат труда электромонтажника.

Как шлейфовый, так и комбинированный способ подключения может быть закрытого и открытого исполнения. Первый предполагает выдалбливание каналов в стене для прокладки линий и «гнезд» под разъемы, второй реализуется путем прокладки РЕ проводника на поверхности стены.

Плинтусы и кабель-каналы, используемые при открытом способе прокладки, выполняют не только эстетическую функцию, но и защищают РЕ проводник от механического повреждения

Применение пластиковых кабель-каналов повышает безопасность и эстетичность открытой проводки. Большинство из них снабжено перегородками, между которыми и прокладывают линию. Контроль за состоянием РЕ проводника удобно осуществлять через съемную переднюю часть.

Установка розетки после чистовых работ

Как правило, подобный вопрос возникает в том случае, если оплавляются клемы розетки. Это происходит из-за плохого контакта между вилкой и пластинами металла. Пластины разбалтываются от времени, либо если качество внутреннего корпуса не отвечает стандартам. Проще всего предохранится от этой проблемы, поинтересовавшись на сколько включений рассчитана розетка или выключатель. Это нормальный вопрос, так как производители проводят соответствующие тесты. Сама работа по замене розетки выполняется так:

• отключить электричество (желательно на доучетном автомате),
• снять накладку,
• открутить внутренний корпус,
• отсоединить провода,
• подключить новую розетку.

В том случае, если в замене нуждается старая розетка без подрозетника, то придется вначале его установить и только потом переходить к монтажу розетки.

Самая неприятная ситуация, когда выполнен качественный ремонт, но возникает необходимость добавить несколько розеток. Но и тут возможно обойтись «малой кровью».

• от счетчика запитывается новый кабель,
• штроба делается вниз к полу,
• далее кабель заводится под плинтус,
• от плинтуса, четко перпендикулярно подымается к месту расположения розетки.

Если розетка нужна в помещении, где стены сделаны из кафеля, то есть решение и этого вопроса. Высота розетки в таком случае определяется максимальной длинной сверла перфоратора.

• кабель проводится под плинтусом,
• на месте, где будет располагаться розетка, снимается одна или несколько плиток (чтобы перфоратор влез) и сверлится канал до пола,
• под плинтусом просверливается дырка, соединяющая канал,
• кабель протягивается до розетки.

Если удалось снять плитку без повреждений, в ней высверливается отверстие под подрозетник, далее собираем по стандартной схеме.

Для того, чтобы плитка не треснула понадобится стамеска и киянка. Необходимо аккуратно выбить затирку, затем простукивать легонько плитку, постепенно углубляя стамеску под ее края, 20-30 минут работы, и вы снимите целую плитку.

Монтаж в гипсокартон

Для данного процесса нам потребуются следующие инструменты:

• Дрель или шуруповерт.
• Коронка для гипсокартона (Ø 67 мм), это специальная насадка для дрели, служащая для вырезания отверстий.

Набор коронок различного диаметра для работы с гипсокартоном

В крайнем случае, если такой насадки нет, то отверстия можно прорезать обычным канцелярским ножом, но делать так не рекомендуется. С другой стороны, при этом можно обойтись без дрели или шуруповерта.

Отвертка (с ее помощью разбирается и собирается розетка, а также прикручивается «стакан»).

В первую очередь нам следует установить подрозетник, делается это следующим образом:

1. Устанавливаем насадку с коронкой на шуруповерт (дрель), после чего в отмеченном месте прорезаем отверстие.
2. Выламываем в посадочном гнезде заглушку под провод, после чего заводим туда электропровода.
3. Вставляем «стакан» в гипсокартон и закручиваем прижимные винты (отмечены зеленым на рис. 1).

Когда подрозетник установлен, можно приступать к отделочным работам, и по их завершению продолжаем монтаж встроенной электроточки. Очередность действий следующая:

1. Разбираем конструкцию на элементы, как правило, достаточно снять лицевую панель.
2. Подключаем к клеммам провода.
3. Устанавливаем основание с механизмом в «стакан», выставляем его по уровню, после чего фиксируем. Фиксация розетки
4. Прикручиваем лицевую панель.

Прокладка “витой пары” в/на стенах

Переходим от теории к практике. Если мы говорим о прокладывании кабелей и проводов в новом здании, то особых вопросов не должно возникнуть: вкладываем витую пару рядом с остальными коммуникациями обычно в гофрированные трубочки, а их в прорезанные ложбины.

Обязательно нужно помнить о количестве заводимых в канал проводов и их среднем диаметре, а также учитывать диаметр канала +25% от общей суммы всех диаметров кабелей.

Другое дело, если делаем ремонт в уже существующем помещении и заново создаём каналы. Необходимо учитывать материал из которых сделаны стены: каркасные гипсовые панели, кирпич, бетон и т.д..

Самое тяжелое – это сделать каналы в бетоне/кирпиче при этом не повредив остальные коммуникации.

Для обнаружения проводки в стенах можно использовать любые доступные строительные электромагнитные детекторы проводки.

Если нет возможности вынести мебель с помещения, тогда рекомендуется укрыть её защитной строительной плёнкой. Толщина её не больше 1 мм, а количество рассчитывается по формуле: (высота комнаты * периметр комнаты) + 10%

Нужно отметить, что пыли будет очень много, если работать в бетоне. В результате штробирования абразивной пылью и мелкими камушками будет покрыто всё, что находиться в помещении: стены, потолок, пол, мебель, оборудование.

Поэтому нужно изначально освободить помещение или укрыть всё полиэтиленовой плёнкой.

Настоятельно рекомендуем мастеру одеть следующий набор:

• плотный комбинезон (курточка/штаны);
• головной убор (можно плавательную шапочку, бандану);
• очки (рекомендуем лыжные или иные с защитой височных участков лица);
• тонкие и удобные перчатки, ботинки, средства индивидуальной защиты дыхательных путей (защитные маски, респираторы, повязки и т. д.).

Для штробирования (формирования каналов в пенобетонных или кирпичных стенах) нужно воспользоваться следующими инструментами: штроборубы, штроборезы, бороздоделы.

Как вариант ещё возможно использовать мощные “болгарки” с режущими дисками (с алмазным напылением). Глубина резки канала должна составлять 30-35 мм, ширина до 25 мм исключительно для одного или нескольких проводов витой пары.

Абсолютно все каналы и желоба необходимо делать под прямым углом – это обязательное правило любого строительного ремонта.

Чтобы сократить время на установку розеток и сократить затраты труда, можно применить пластиковые монтажные короба – кабель-каналы

Что касается полостей под розетки, их делают с помощью шлямбура, электрического молотка или дрели/перфоратора с насадкой под розеточное отверстие.

Но первоначально, нужно определить примерное размещение интернет-розеток в помещениях. Как правило, отверстия под RJ45-розетки сверлят на высоте 1000-1200 мм от пола или же 150-300 мм.

Для жилых помещений достаточно одной или двух розеток на противоположных стенах комнаты. Для офисов обычно ставят одну розетку возле будущего рабочего места.

В серверных и аналогичных по своим функциям помещениях иная стратегия – делают 3-4 отверстия под модульные розеточные блоки, два блока на одной стене и по одному на всех остальных стенах.

И последнее на что необходимо обратить внимание в части прокладки проводов – иногда есть возможность проложить коммуникации под полом или в потолке комнаты. В такой ситуации вопрос о штробированни стен не поднимается, достаточно завести провод под пол или в потолок и вывести в районе розеточного отверстия на стене. В такой ситуации вопрос о штробированни стен не поднимается, достаточно завести провод под пол или в потолок и вывести в районе розеточного отверстия на стене

В такой ситуации вопрос о штробированни стен не поднимается, достаточно завести провод под пол или в потолок и вывести в районе розеточного отверстия на стене.

При подключении интернет-розетки крайне важно выполнить правильную распиновку. На схеме слева разным цветом обозначены два различающихся варианта расшивки розетки с зажимными контактами. На правой схеме фиксация производится ножевыми механизмами

На правой схеме фиксация производится ножевыми механизмами

Работы по демонтажу старых устройств

Установка розетки начинается либо со снятия старого подрозетника и замены проводов, либо с непосредственной установки его в новую нишу в монтажную коробку.

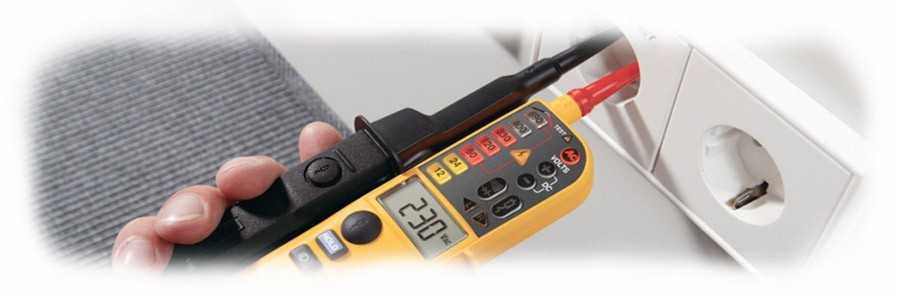

Убеждаемся, что напряжение отсутствует. Не проверяем это как рекомендуют некоторые умные спецы тыльной стороной ладони. Для этого есть индикатор, вольтметр и прочие устройства проверки наличия тока. Можно использовать что-то одно из перечисленного, правильно помещая их щупы на контакты.

Когда прибор подтверждает отсутствие напряжения, берем в руки отвертку и начинаем разбирать розетку. Когда монтаж начинается с нуля, на новой точке, пропускаем этот шаг, приступаем к непосредственной установке.

Сначала снимаем крышку, откручивая небольшой болтик, находящийся между двумя контактами, убираем накладку. Откручиваем крепежные винты по бокам подрозетника до тех пор, пока ослабнут «лапки» и можно вынуть сердцевину. Отсоединяем токоведущие провода.

Правила подключения

Подключение розетки с USB портом не отличается сложностью. Однако, если нет достаточного опыта лучше пригласить специалиста. Для монтажа потребуется отвертка, индикатор фазы и нож.

Рассмотрим пошаговый алгоритм подключения в квартире:

1. Если место подготовлено, и не надо демонтировать существующую розетку, индикатором определяют фазный провод.
2. В щитке обесточивают питающую линию.
3. Снимают изоляцию с проводников.
4. Далее нужно вставить провода в зажимы модуля преобразования напряжения, и закрутить винты. Проверить надежность подключения к 220 В.
5. Поместить розетку в технологическое место на стене.
6. Если имеются усики крепления, попеременно подтягивая их, добиться размещения розетки строго посередине. Если розетка крепится саморезами, выставить ее посередине и прикрутить.
7. Установить декоративную накладку.
8. Подать напряжение и проверить работоспособность зарядного устройства.

Подключение USB-розетки в частном доме ничем не отличается от монтажа в квартире. Однако, следует помнить, что работать с электричеством без соответствующих навыков опасно. Поэтому приступать к работе следует с соблюдением условий техники безопасности. Предлагаем Вам посмотреть видеоинструкцию по монтажу USB-розетки из серии Unica New от компании Schneider electric:

Также возможно вам пригодится схема подключения USB-розетки:

Установка розетки в подрозетник

Это один из самых популярных способов установки розеток, поскольку делается он просто, аккуратно. Прежде всего нужно подготовить весь нужный инструмент и расходные материалы.

Для начала нужны будут простые отвертки – плоская и крестовая. Дальше нужно найти мультиметр, или же обычную индикаторную отвертку – такие продаются в любом магазине с инструментами.

Кроме того, нужен либо монтажный нож, либо бокорезы. С провода нужно снимать изоляцию во время монтажа, и хоть это и можно сделать ножом, есть очень большая вероятность того, что вы так повредите провод и он либо сломается полностью, либо со временем будет отходить. Особенно это актуально для проводов из мягких металлов.

Электрика в доме своими руками

В наше время люди пользуются такими высокомощными бытовыми приборами как мультиварки, стиральные машинки, посудомоечные машины и другими подобными приборами.

У  жителей, проживающих в квартирах, имеется некоторый запас, в отличие от жителей частных домов. Увеличение нагрузки на электропроводку в доме приводит к тому, что кабеля не выдерживают и разрушаются. Поэтому электрика в доме должна быть при поломке, отремонтирована или даже заменена.

Электропроводку,  в домах раньше делали по простой схеме, то есть в каждой комнате монтировали один выключатель и розетку. В современном мире этого мало, ведь в одну розетку не включишь ноутбук, зарядку для телефона и светильник, например.

 Для того чтобы оборудовать проводку своими руками нужно изучить некоторые правила, стандарты.

В этой статье вы узнаете, как правильно сделать схему проводки, как правильно её развести своими руками и какие требования к ней предъявляются.

Фото установки розеток

Также рекомендуем просмотреть:

• Полировка фар своими руками
• Строительные леса своими руками
• Точилка для ножей своими руками
• Антенный усилитель
• Восстановление аккумулятора
• Мини паяльник
• Как сделать электрогитару
• Оплетка на руль
• Фонарик своими руками
• Как заточить нож для мясорубки
• Электрогенератор своими руками
• Солнечная батарея своими руками
• Течет смеситель
• Как выкрутить сломанный болт
• Зарядное устройство своими руками
• Схема металлоискателя
• Станок для сверления
• Нарезка пластиковых бутылок
• Аквариум в стене
• Врезка в трубу
• Стеллаж в гараж своими руками
• Симисторный регулятор мощности
• Фильтр низких частот
• Вечный фонарик
• Нож из напильника
• Усилитель звука своими руками
• Трос в оплетке
• Пескоструйный аппарат своими руками
• Генератор дыма
• Ветрогенератор своими руками
• Акустический выключатель
• Воскотопка своими руками
• Туристический топор
• Стельки с подогревом
• Паяльная паста
• Полка для инструмента
• Пресс из домкрата
• Золото из радиодеталей
• Штанга своими руками
• Ночник своими руками
• Аудио передатчик
• Датчик влажности почвы
• Счетчик Гейгера
• Древесный уголь
• Wi-Fi антенна
• Электровелосипед своими руками
• Ремонт смесителя
• Индукционное отопление
• Стол из эпоксидной смолы
• Трещина на лобовом стекле
• Эпоксидная смола
• Как поменять кран под давлением
• Кристаллы в домашних условиях

Помогите проекту, поделитесь в соцсетях 😉

Монтаж

Дальше нужно снять декоративную накладку с самой розетки, и только потом начинать монтаж. У вас розетка может быть двух типов – с нулем, фазой и заземлением, и то же самое только без заземления.

В самих розетках обычно предусмотрены контакты под все эти провода, но, когда земли нету, достаточно просто подсоединить нуль и фазу к нужным клеммам и закрутить фиксирующие винты. Убедитесь, что оба провода подключены к разным зажимам – это может привести к короткому замыканию.

На этом этапе вы уже знаете, как установить розетку своими руками. Дальше остается только зафиксировать ее в подрозетнике и одеть сверху декоративную накладку.

Установка внутренней розетки

Сразу же нужно сказать, что все розетки делят на внутренние и наружные. Принцип работы у них одинаковый. Отличие между ними в том, что наружные розетки устанавливаются прямо на стене, а внутренние – в коробки (подрозетники), которые “прячут” в стене.

В первую очередь в целях безопасности необходимо всю электропроводку в квартире отключить от электропитания. Речь идет об автоматических выключателях в электрощите, который обычно располагается в коридоре квартиры либо на лестничной площадке.

Оставшись полностью без электричества в доме, Вам, возможно, потребуется освещение на рабочем месте. Хорошо, если хватит дневного света, но при темном времени суток необходимо подумать об альтернативных источниках освещения, например, может пригодиться фонарь.

Обязательно! Дополнительно убедитесь при помощи мультиметра или индикаторной отвертки, что в розетке нет напряжения.

Приготовьте инструменты:

• Кусачки
• Уровень
• Плоскогубцы
• Отвертку
• Карандаш
• Нож.

Различные варианты подключения блока розеток

Работы, связанные с электросетями и коммутационными приборами требуют специальных знаний и определенных навыков. Существует два способа подключения розеточного блока:

• последовательное, оно же шлейфовое;
• параллельное, другое название – звездой.

Схема последовательного подключения блока розеток

Отличительной особенностью такой схемы является то, что каждый элемент конструкции (электроточка) запитывается от предыдущего, а тот в свою очередь – от своего предшественника. Иными словами, розетки соединяются, как лампочки на гирлянде – к сети подключается только первая, а остальные коммутируются с ее контактами последовательным способом: фаза – с фазой, нуль – с нулем. Связующими звеньями в этой цепи выступают перемычки (шлейфы).

Обычная розетка рассчитана на токовую нагрузку до 16 А

Однако в предложенной схеме данный показатель не может быть применен для каждого разъема, так как здесь принимается во внимание общее суммарное значение силы тока на всех точках. Следовательно, такой вариант подходит для запитывания группы приборов с незначительной мощностью

Недостатком шлейфового варианта является зависимость элементов цепи друг от друга, а соответственно общая уязвимость – в случае обрыва или повреждения одной из перемычек, все последующие звенья перестают функционировать

Недостатком шлейфового варианта является зависимость элементов цепи друг от друга, а соответственно общая уязвимость – в случае обрыва или повреждения одной из перемычек, все последующие звенья перестают функционировать.

Схема параллельного подключения блока розеток

В отличие от предыдущего способа, соединение звездой подразумевает независимую подводку провода к каждой составляющей ячейке блока. То есть в распределительной коробке производится расщепление фазного и нулевого проводников на отводы (количество соответствует числу разъемов), которые направляются к соответствующим контактам прибора. Например, если устройство состоит из трех ячеек, то в кабель канал, проложенный от коробки до места монтажа, помещается три фазных и три нулевых провода.

Схема параллельного подключения

«Звезда» обладает тем преимуществом, что при повреждении или выходе из строя одного из элементов, остальные будут работать в прежнем режиме, обеспечивая электроэнергией свои потребители. Недостатком такого способа коммутации можно считать относительную сложность монтажа и сравнительную дороговизну проводки из-за необходимости использования дополнительных проводов.

Сколько розеток нужно для дома

Количество розеток в доме и в отдельных комнатах должно быть адаптировано к потребностям, т.е. количество устройств, которые будут к ним подключены. По мнению специалистов, их минимальное количество должно быть следующим:

• На кухне — 5 розеток с защитным контактом, в том числе соответствующее количество сильноточных розеток для таких устройств, как холодильник, плита, посудомоечная машина;
• В ванной — 3 розетки, в том числе два обычных и один сильноточный для подключения стиральной машины;
• В комнатах — 1 розетка на каждые 5 м2 (больше следует запланировать в месте подключения устройств RTV, например, телевизор, домашний кинотеатр и т. д.);
• В гостиной — 1 розетка на каждые 2-3 метра для подключения пылесоса и других электрических приборов (торшеров, напольных светильников и пр.).

Важно! Стоит помнить, что количество розеток зависит от количества цепей. Согласно регламенту, в одной цепи должно быть максимум 10 розеток или 20 точек освещения

Выбор способа монтажа проводки

Работы проводятся по одному принципу

• Толщина кабеля. Сечение дочернего совпадает с родительским.
• Дизайн. Не влияет на функционал, подбирается к интерьеру, зависит от пожеланий хозяина.
• Система подключения контактов. Зависит от того, сколько контактов расположено на бытовом приборе — два или три.
  1. В первом случае ноль и фаза присоединяются к разным контактам.
  2. При использовании трёх проводков — фаза, ноль и заземление, которое прикрепляют к крепёжному винту, расположенному на корпусе устройства, предварительно сняв с него крышку.
• Заземление. При его наличии в первой розетке монтируют и на последующих, учитывая требования ПЭУ, где указано об использовании цельного кабеля.

Скрытая

1. В стене прорезают канавки — штробы, в них укладывают кабель.
2. Замазывают цементным или гипсовым раствором.
3. Затем переходят к отделочным работам.

Внимание
Чтобы провести розетку от имеющейся, выясняют, возможно ли вырезать штробу, канавку, высверлить выемку под подрозетник, а только потом приступают к подключению.

Порядок монтажа

План работ

1. Отключить электричество, обесточить помещение, где проводятся ремонтные работы. Тестером убедиться, что всё сделано правильно.
2. Снять крышку с основной розетки.
3. Извлечь прибор, ослабив удерживающие контакты.
4. Подсоединить кабель к новой точке.
5. Убедиться, что кабель не передавлен ограничителем, при необходимости отколоть кусочек стены или подрозетника, подогнав под размер провода.
6. Установить розетку на место.
7. Просверлить отверстие в декоративной крышке для кабеля.
8. Прикрутить крышку.
9. Проводку спустить вниз к плинтусу, провести к нужной точке, прикрепляя к стене скобами на расстоянии 30–40 см друг от друга.

Варианты скрытия

1. При наружном способе её прикручивают к плинтусу или оставляют в виде переноски. Провод прячут в кабель-канал, приклеенный к стене или прикреплённый между крышкой розетки и плинтусом.
2. Кабель, установленный на длительный срок, скрывают под слоем штукатурки. Для этого проделывают бороздку, прокладывают проводку, затем замазывают штукатуркой.
3. Если стена оклеена обоями, их разрезают по линии укладки кабеля, предварительно намочив. Затем аккуратно, чтобы не порвать, разводят края обоев в стороны, делают бороздку для кабеля. После закладки также замазывают раствором цемента, обои приклеивают обратно.

Различные варианты подключения блока розеток

Работы, связанные с электросетями и коммутационными приборами требуют специальных знаний и определенных навыков. Существует два способа подключения розеточного блока:

• последовательное, оно же шлейфовое;
• параллельное, другое название – звездой.

Схема последовательного подключения блока розеток

Отличительной особенностью такой схемы является то, что каждый элемент конструкции (электроточка) запитывается от предыдущего, а тот в свою очередь – от своего предшественника. Иными словами, розетки соединяются, как лампочки на гирлянде – к сети подключается только первая, а остальные коммутируются с ее контактами последовательным способом: фаза – с фазой, нуль – с нулем. Связующими звеньями в этой цепи выступают перемычки (шлейфы).

Обычная розетка рассчитана на токовую нагрузку до 16 А

Однако в предложенной схеме данный показатель не может быть применен для каждого разъема, так как здесь принимается во внимание общее суммарное значение силы тока на всех точках. Следовательно, такой вариант подходит для запитывания группы приборов с незначительной мощностью

Недостатком шлейфового варианта является зависимость элементов цепи друг от друга, а соответственно общая уязвимость – в случае обрыва или повреждения одной из перемычек, все последующие звенья перестают функционировать

Недостатком шлейфового варианта является зависимость элементов цепи друг от друга, а соответственно общая уязвимость – в случае обрыва или повреждения одной из перемычек, все последующие звенья перестают функционировать.

Схема параллельного подключения блока розеток

В отличие от предыдущего способа, соединение звездой подразумевает независимую подводку провода к каждой составляющей ячейке блока. То есть в распределительной коробке производится расщепление фазного и нулевого проводников на отводы (количество соответствует числу разъемов), которые направляются к соответствующим контактам прибора. Например, если устройство состоит из трех ячеек, то в кабель канал, проложенный от коробки до места монтажа, помещается три фазных и три нулевых провода.

Схема параллельного подключения

«Звезда» обладает тем преимуществом, что при повреждении или выходе из строя одного из элементов, остальные будут работать в прежнем режиме, обеспечивая электроэнергией свои потребители. Недостатком такого способа коммутации можно считать относительную сложность монтажа и сравнительную дороговизну проводки из-за необходимости использования дополнительных проводов.
