Как сделать ветрогенератор своими руками

Основой создания ветрогенератора является грамотно сделанный проект и подготовленный чертёж

Это очень важно, потому что без чёткого представления о том, как должен выглядеть прибор, будет трудно построить его правильно, не нарушив порядок монтажа всех элементов

Чертежи и схемы

Начинать нужно с составления общего эскиза ветротурбины, пометив ключевые элементы: башню, генератор, деревянное основание, лопасти и ступицу, которая соединяет их вместе. Самостоятельно составленная схема может быть не сильно подробной: в этом нет необходимости. Её следует использовать для общего представления о том, каким будет расположение различных частей ветряного двигателя, и как конструкция будет выглядеть на завершающих этапах.

Схема сборки ветроэлектрического генератора

После подготовки схемы нужно выставить правильные размеры ветрогенератора. Они должны включать в себя высоту, длину и ширину деревянного основания, которое соединяет генератор и хвостовой плавник с башней. Также определить размеры для лопастей из металлических труб или труб из ПВХ, в зависимости от того, какой материал будет использоваться. Отдельные измерения нужны для хвостового плавника: высота, ширина и длина, а также диаметр – для лезвий, которые определяют размер ветровой турбины.

После того как будет готов чертёж и черновой набросок устройства с выставленными размерами, можно переходить к подготовке материалов и инструментов для работы.

Типовая конструкция

Все конструкции ветряков для выработки электроэнергии, собранные своими руками, строятся по единому принципу. Обязательно наличие:

Мачта. Представляет собой длинный шест с креплением на крыше или земле.

Основной элемент-генератор, который продуцирует электричество для нужд хозяйства. Используют готовый мотор, купленный в отделе запчастей, снятый со старого автомобиля, собранный собственноручно.

Обратите внимание!

• Индукционный нагреватель своими руками — инструкция как сделать простой и мощный нагреватель

• Усилитель звука своими руками: подбор материалов и инструментов для изготовления в домашних условиях + пошаговая инструкция по созданию и сборке своими руками

• Инкубатор своими руками: поэтапный мастер-класс по постройке своими руками, выбор строительных материалов и типа конструкции

Последний тип представляет интерес только для истинных любителей самоделок, так как разборка, сборка, перемотка занимают много времени, а в результате есть вероятность неисправности. Но в чем прелесть домашних поделок – возможность новых изобретений и альтернативных конструкций.

Стабилизатор напряжения. Регулирует мощность потока при перепадах.

Аккумулятор. Необходим для накопления, хранения и перераспределения электроэнергии. Даже в отсутствие ветра батарея обеспечивает бесперебойную подачу из запасов до полного истощения.

Вращающийся пропеллер. Различают модификации, насаживаемые на генератор и соединенные при помощи систем передач.

Устройство для зарядки автомобильной АКБ

Небольшой ветрогенератор, способный зарядить автомобильный аккумулятор — весьма практичное и нужное устройство. Необходимо обеспечить напряжение, не превышающее номинал АКБ (обычно 12 В), иначе появится риск перезаряда и закипания батареи.

В качестве генератора потребуется самодельное устройство соответствующей мощности или готовый асинхронный двигатель, тракторный или автомобильный генератор, способные создавать напряжение заряда. Для защиты от перезарядки потребуется контроллер на основе автомобильного реле-регулятора, отключающий заряд при появлении слишком высокого напряжения.

Принцип работы ветряной установки

Ветрогенератор или ветроэлектрическая установка (ВЭУ) – это устройство, которое используется в целях преобразования кинетической энергии потока ветра в механическую энергию. Полученная механическая энергия вращает ротор и преобразуется в необходимый нам электрический вид.

В состав ВЭУ входят:

• лопасти, образующие пропеллер,
• вращающийся ротор турбины,
• ось генератора и сам генератор,
• инвертор, который преобразует переменный ток в постоянный, использующийся для зарядки батарей,
• аккумулятор.

Суть устройства ветряных установок проста. В процессе вращения ротора образуется трехфазный переменный ток, который затем проходит через контроллер и заряжает аккумуляторную батарею постоянного тока. Дальше инвертор преобразует ток, чтобы его можно было потреблять, питая освещение, радиоприемник, телевизор, микроволновую печь и так далее.

Подробное устройство ветрогенератора с горизонтальной осью вращения позволяет хорошо представить себе, какие элементы способствуют превращению кинетической энергии в механическую, а затем в электрическую

Эта схема работы ветроустановки позволяет понять, что происходит с электроэнергией, произведенной работой ветрогенератора: часть её аккумулируется, а другая — потребляется

В целом, принцип работы ветрогенератора любого типа и конструкции заключается в следующем: в процессе вращения возникает три вида силового воздействия на лопасти: тормозящее, импульсное и подъёмное. Две последние силы преодолевают тормозящую силу и приводят в движение маховик. На неподвижной части генератора ротор формирует магнитное поле, чтобы электрический ток пошел по проводам.

Галерея изображений Фото из Для изготовления ветряного генератора энергии подойдет двигатель от ненужной бытовой техники. Чем больше вольт приходится на один оборот, тем эффективней станет работать система

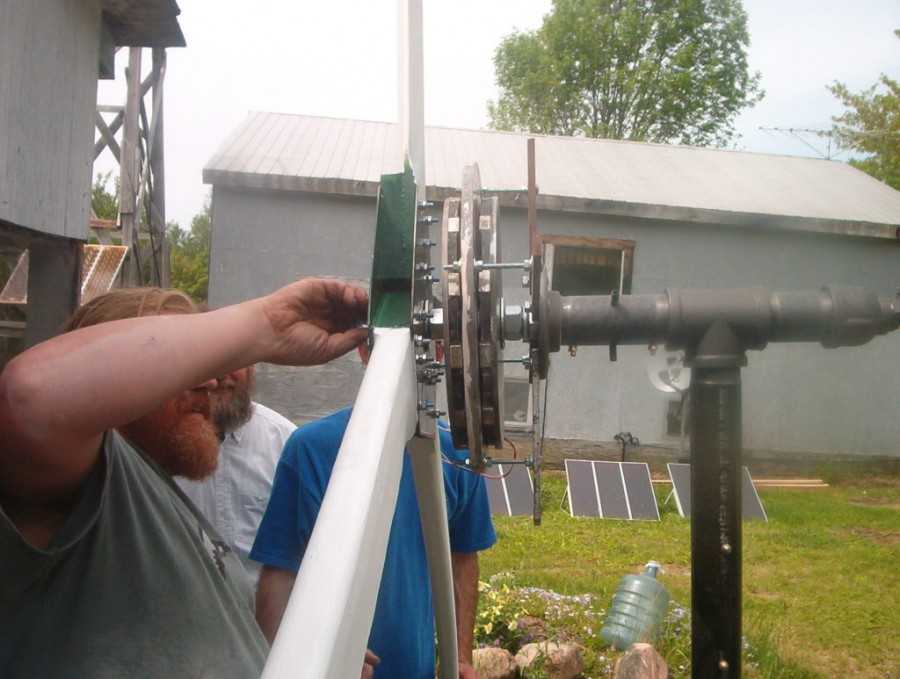

К ротору мотора присоединяется втулка, на которой фиксируются лопасти устройства. Лобовой узел лучше закрыть защитным кожухом

Лобовую часть с мотором и лопастями необходимо уравновесить с хвостовой частью. Плечо хвоста из трубы или рейки должно быть длиннее, на его краю закрепляется хвостовик любой формы

У мачты, удерживающей ветряк, должны быть минимум три опоры, сооружение требуется подключить к контуру заземления и устроить молниеотвод

Двигатель для простейшего ветряка

Специфика соединения мотора с лопастями

Равновесие хвостовой и лобовой части

Правила установки ветряного генератора

Типы генераторов по способу расположения лопастей

Можно выделить два типа ветрогенераторов – вертикальный и горизонтальный. Второй тип более привычен обывателю. Именно такие ветряки часто показывают по ТВ. Его лопасти расположены перпендикулярно земле, а ось вращается параллельно поверхности.

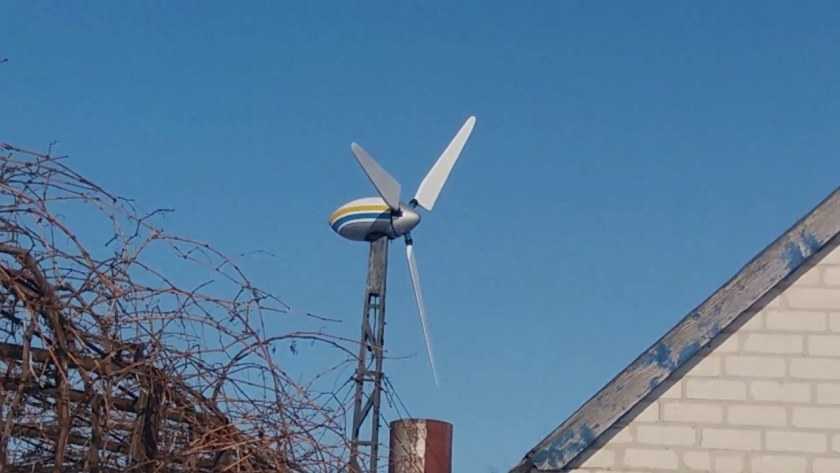

ФОТО: ru.vbayltd.comГоризонтальный ветряк может иметь 2, 3 и более лопастей, это зависит от интенсивности ветров в регионе

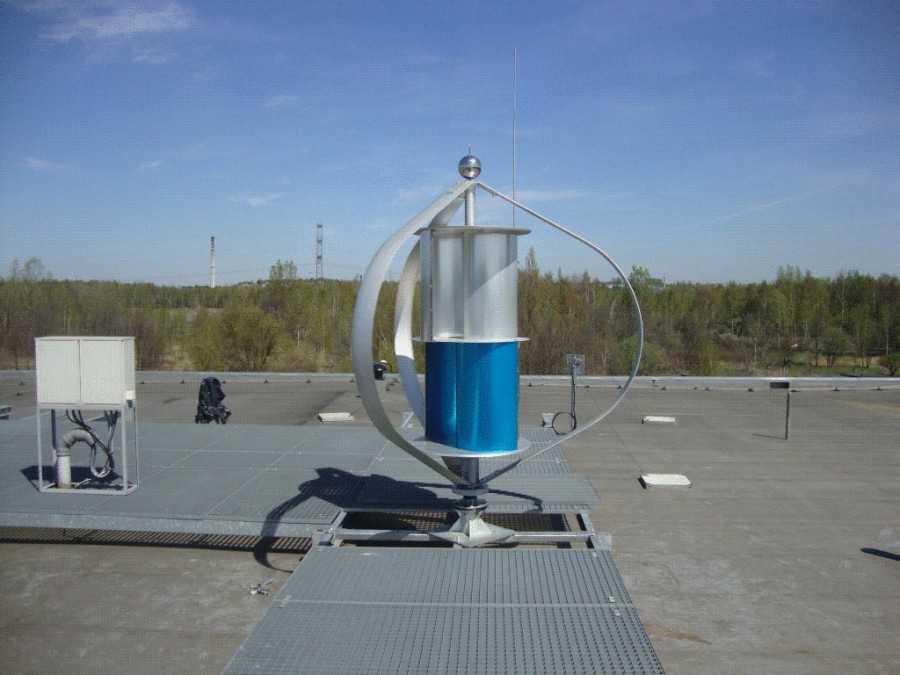

У вертикального ветряка лопасти вращаются вокруг ротора, который расположен перпендикулярно земной поверхности. Такие установки чаще делаются умельцами собственноручно. Материалом может послужить простая бочка на 200 л из-под горючесмазочных материалов.

ФОТО: happymodern.ruА вот так выглядит горизонтальный ветряной генератор

Также генераторы могут отличаться по количеству и материалу изготовления лопастей.

Хвостовик для нашего устройства

Чтобы в будущем он улавливал потоки ветра с разных сторон, соберите хвостовик, использовав заранее подготовленную трубку. Хвостовая часть будет крепиться с помощью откручиваемой крышки от шампуня. В ней тоже делают отверстие и, предварительно надев на один конец трубки заглушку, протягивают её и закрепляют к основному корпусу бутылочки. С другой стороны, трубку пропиливают ножовкой и вырезают ножницами из крышки пластикового ведра крыло хвостовика, оно должно иметь круглую форму. Все что вам нужно, это попросту обрезать края ведра, которыми оно прикреплялось к основной ёмкости.

На заднюю панель подставки прикрепляем USB выход и складываем все полученные детали в одну. Крепить радио или подзаряжать телефон можно будет через этот вмонтированный USB порт. Конечно, сильной мощностью он от бытового вентилятора не обладает, но все же освещение одной лампочки может обеспечить.

Как сделать ветрогенератор своими руками

Чтобы смонтировать это устройство в домашних условиях вам потребуется:

• Доскональные знания электрика;
• Источник питания. Это может быть генератор переменного тока или асинхронный двигатель.
• Надежное место для установки аппарата. Так как вес отдельных бытовых агрегатов может достигать от 200 до 800 кг.
• Ниодимовые магниты. Этот класс магнитов обладает большей производительностью;

Различные виды форм. В нашем случае более подходят прямоугольные или круглые

• Провода подходящего сечения;
• Материалы для монтажа рамы и непосредственно ветряка.

Как уже описывалось выше, существуют множество вариантов конструкций. От габаритов и способа соединения узлов зависит шумовой фон, создаваемый агрегатом. Если вы не хотите неприятностей с соседями, обсудите этот вопрос заранее, так как отдельные агрегаты работают достаточно шумно, например, как собранный своими руками ветряной генератор в следующем видео.

После проведения всех предварительных мероприятий вам потребуется подобрать подходящий вашим потребностям источник питания. При ограниченных финансовых возможностях возможны два бюджетных варианта:

• Автомобильный генератор;
• Асинхронный двигатель со стиральной машины.

У каждого варианта есть свои положительные и отрицательные стороны.

Вариант ветрогенератора из стиральной машины своими руками

Для увеличения мощности двигатель модернизируют, заменяя ферритовые магниты на ниодимовые. Следует отметить, что установка магнитов довольно трудоемкий процесс, требующий определенных навыков.

Пример расположения ниодимовых магнитов в двигателе от стиральной машины

В целях экономии времени и нервов, более простой вариант – это покупка готового ротора подходящего размера.Рационально применять такой двигатель в устройстве с небольшими габаритами.

Изготовление ветрогенератора своими руками из автомобильного генератора

Этот вариант также нуждается в доработке, так как стандартный образец работает при 5000 – 6000 оборотах в минуту. В модернизацию входят:

Прибор укомплектовывается ниодимовыми магнитами. Они устанавливаются в строгом порядке, то есть полюса чередуются. Для удобства из плотного картона вырезается шаблон;

Шаблон расположения магнитов

• Перематывается обмотка статора. Количество витков увеличивается, следовательно, сечение провода уменьшается.
• В стандартной комплектации нет магнитов, поэтому центральный вал нужно выполнить из немагнитного материала, например, из титана.

Но даже при соблюдении всех требований для оптимального напряжения, ротор должен вращаться от 500 раз в минуту.

Общие отрицательные характеристики:

• Оба варианта недолговечны, требуют ежегодного ремонта или замены;
• Вырабатываемой мощности не хватит на полноценное энергоснабжение;
• Нуждаются в существенной доработке.

Если уж вы обладаете нужными знаниями и примерно знаете, как сделать ветрогенератор на 220В своими руками более рационально будет смонтировать агрегат большей мощности.

Один из многочисленных аварийных случаев

Правовые вопросы установки ветряка

Перед началом работ по созданию ветрогенератора своими руками стоит разобраться в законности использования этого агрегата. Чтобы обеспечить дачный участок электроэнергией, вполне достаточно использовать установки, мощность которых не превышает 1 кВт. На территории России они считаются бытовыми, и для их использования не требуется разрешение или сертификат.

Также со стороны государства не предусмотрены и дополнительные налоги на производство энергии для бытовых потребностей. В результате можно смело собирать ветряки своими руками для дома и использовать бесплатную электроэнергию. Однако стоит дополнительно проконсультироваться в местных органах власти на предмет наличия каких-либо правовых нормативов по данному вопросу.

Кроме этого, не стоит исключать возможность жалоб со стороны соседей, если они начнут испытывать неудобства при использовании этого агрегата

Решив собрать ветровой генератор своими руками, стоит обратить внимание на несколько его параметров:

Высота мачты — вблизи от аэропортов, мостов, а также тоннелей нельзя возводить строения высотой более 15 метров.
Шум при эксплуатации — крайне важно после установки проконтролировать показатель шума, чтобы не превысить установленные законом нормы.
Помехи в эфире — при создании агрегата стоит предусмотреть соответствующие защитные механизмы.

Разновидности генераторов

Прежде чем решить, как сделать ветрогенератор своими руками, рассмотрим особенности конструкции:

По расположению генератора устройство может быть горизонтальным или вертикальным

• Классическая конструкция — ось вращения расположена параллельно земле, плоскость лопастей — перпендикулярно. Такая схема предусматривает свободное вращение вокруг вертикальной оси, для позиционирования «по ветру».Чтобы плоскость вращения всегда занимала эффективное положения перпендикулярно направлению ветра, требуется хвостовое оперение, которое работает по принципу флюгера. Принцип действия простой: ветер меняет направление, воздействует на хвостовую плоскость, ось вращения генератора всегда расположена вдоль движения потока воздуха. Единственная сложность — подключение силовых кабелей. Если корпус генератора совершит несколько оборотов вокруг вертикальной оси, провода намотаются на мачту, и оборвутся. Поэтому требуется установка ограничителя. Он не позволяет совершить полный оборот, но приводит к зависанию) корпуса в мертвых зонах.Промышленные образцы имеют электронный регулятор слежения за направлением, и поворачивает корпус с помощью встроенного электромотора.Решить проблему можно с помощью цилиндрического пропеллера, который принимает воздушный поток как поперек, так и вдоль оси вращения. Правда, эффективность зависит от угла атаки. Чем больше ветер отклоняется от угла 90°, тем ниже КПД.Но такую конструкцию трудно сделать своими руками, из-за сложностей в аэродинамике движителя.
• Оптимальный вариант — вертикальные генераторы (то есть, ось вращения вала располагается перпендикулярно земле). При таком расположении аэродинамического движителя, вы вообще не зависите от направления ветра. Вращение одинаково эффективно, и зависит только от силы потока воздуха.Форма лопастей может быть самой разной, есть простор для инженерной мысли. Существует множество интересных аэродинамических проектов, разработанных научными учреждениями. Причем чертежи большинства их них представлены в свободном доступе. Причем конструкции, опубликованные в литературе технической направленности времен СССР, порой оказываются наиболее рациональными.Роторные винты имеют неоспоримое преимущество: вертикальный генератор закреплен статично, что упрощает электрическое подключение. Нет необходимости устанавливать ограничители вращения, как в горизонтальных схемах.

По номиналу генерируемого напряжения

• Ветрогенераторы, изготовленные своими руками на 220 вольт, не требуют дополнительных преобразователей величины напряжения, и являются конструкциями прямого применения. Однако их работа зависит от силы ветра. Как минимум, необходим стабилизатор на выходе, выполняющий функцию регулятора при разных оборотах вала. При отсутствии ветра, система просто не работает.Преимущества неоспоримы: как правило, используется мощный электродвигатель, на который можно устанавливать винт, непосредственно закрепив его к валу ротора. Переделки минимальны по трудозатратам, такие моторы уже имеют удобный постамент, остается лишь изготовить опорную площадку.Электродвигатели можно найти с минимальными финансовыми затратами: от любой списанной электроустановки. Например, промышленного вентилятора. Подходят и моторы от бытовой техники: стиральные машины, пылесосы.
• 12 вольт (реже 24 вольта). Наиболее популярная конструкция — ветрогенератор своими руками из автомобильного генератора. Причем он демонтируется из автомобиля-донора в комплекте с преобразователем напряжения. Переделка схемы не требуется: на выходе мы получаем либо 14 вольт (в автомобиле таким напряжением заряжается аккумулятор), либо требуемые для питания вашей энергосистемы 12 вольт. Наличие шкива позволяет сконструировать ременную передачу с требуемым соотношением оборотов. Ответную часть также можно снять с автомобиля донора.При желании, лопасти крепятся непосредственно на вал.Такие ветрогенераторы можно использовать как для непосредственного подключения к потребителю, так и в автомобильном режиме, воспроизведя систему зарядки в комплекте с аккумулятором. Если для организации энергоснабжения требуется 12 вольт, питание берется напрямую с клемм аккумулятора. Для получения 220 вольт, используется преобразователь. Подходящий вариант — источник бесперебойного питания.Система работает следующим образом: если отбираемая мощность ниже, чем может обеспечить генератор — аккумуляторные батареи заряжаются. Если порог превышен — мощность генерируется от АКБ.

Самостоятельное изготовление домашней ветродуйки из шагового двигателя

Шаговые двигатели используются во многих электромеханических устройствах, например в принтерах. Если начать вращать вал такого движка, то на его клеммах появится электрическое напряжение. Это означает, что шаговый электродвигатель можно использовать в качестве электрогенератора.

Что подготовить для работы

Перед началом работы следует обзавестись маленьким шаговым электродвигателем, например от принтера. Приготовить электронные компоненты и провода для того, чтобы собрать схему выпрямителя. Потребуются обрезки тонкой листовой стали или алюминия для создания конструкции. И обязательно − мелкий крепёж. Нужен несложный слесарный инструмент и паяльник.

Чертежи и эскизы

Конструкторскую часть можно оформить в виде эскизов. Электродвигатель устанавливается на фанерную пластину по посадочным отверстиям на корпусе моторчика. Схема выпрямителя приведена на рисунке ниже.

ФОТО: YouTube.comЭлектрическая схема выпрямителя для генератора из шагового двигателя

Технология изготовления

Двигатель привинтить к фанерной пластине. Для увеличения его оборотов и получения повышенного напряжения можно сделать повышающий обороты редуктор. Для этого, тщательно определив межцентровое расстояние и выбрав параметры зуба, нужно на этой же базовой пластине на оси установить шестерню большего диаметра.

ФОТО: YouTube.comПовышающий обороты редуктор

Ручка на ведущей шестерне нужна для проверочных работ и для выработки тока при срочной зарядке микроаккумуляторов.

ФОТО: YouTube.comУстройство в сборе для проверки его работыФОТО: YouTube.comНа плате установлены мотор-генератор и блок выпрямителя

Проверка работоспособности

Для проверки работоспособности готового устройства к нему подключается USB-тестер. При вращении ручки на мониторе тестера появляется значение величины электрического напряжения.

ФОТО: YouTube.comПроверка работоспособности устройства

Для работы в качестве ветрогенератора на вал двигателя следует одеть крыльчатку.

Варианты передачи крутящего момента с крыльчатки на генератор

Здесь можно назвать 3 основных варианта монтажа:

1. Прямой, по аналогии с пошаговой инструкцией, когда крыльчатка надевается непосредственно на вал.
2. Через редуктор посредством шестерней.
3. Ременной передачей ̶ как через редуктор, так и напрямую.

Редуктор может очень помочь при необходимости увеличения оборотов. Подобный вариант подойдёт для мест, где ветер не слишком силён. Однако следует продумать пути подхода к лопастям. Слабый ветер может попросту не осилить запуск генератора. В этом случае придётся провернуть лопасти вручную. После этого они будут вращаться сами, пускай и медленно. Но при этом передающийся крутящий момент значительно повысится благодаря редуктору.

Предлагаем вашему вниманию несколько схем редукторов, по которым можно понять, каким образом крутящий момент передаётся с крыльчатки на генератор, а также примеров подключения ветрогенератора как дополнительного источника питания дома.

ФОТО: bekam.gohuxe.ru.netГоризонтальный ветрогенератор в разрезе – здесь всё предельно ясноФОТО: genport.ruЗдесь даже не стоит думать, что обозначают цифры, и так всё предельно ясноФОТО: rina.proА вот так, совместно с центральным электроснабжением, в домашнюю сеть включается ветрогенераторФОТО: se.nmu.org.uaА это схемы из советского прошлого – уже тогда вопрос сохранения ресурсов вставал остроФОТО: alonti.ruМногие работы по электромонтажу может выполнить только лицензированный специалист, даже если домашний мастер  ̶  энергетик

Ветрогенераторы и их виды

Все устройства этого типа имеют отличия не только по числу лопастей, но и по материалу изготовления. Обычно, для их производства используют металл, стеклопластик или парус, который считается более доступным, но недостаточно практичным материалом.

Если сравнить изделия по шаговому признаку винта, то наиболее надежным будет та конструкция, которая будет содержать фиксированный шаг. Есть несколько моделей с изменяемым шагом, которые могут изменить скорость движения, но из-за своей громоздкости они требуют увеличения расходов на монтаж и дальнейшее обслуживание.

Если сравнивать устройства, согласно направления оси движения, относительно поверхности земли, то здесь существует больше вариантов.

Конструкции с вертикальными осями могут быть нескольких видов:

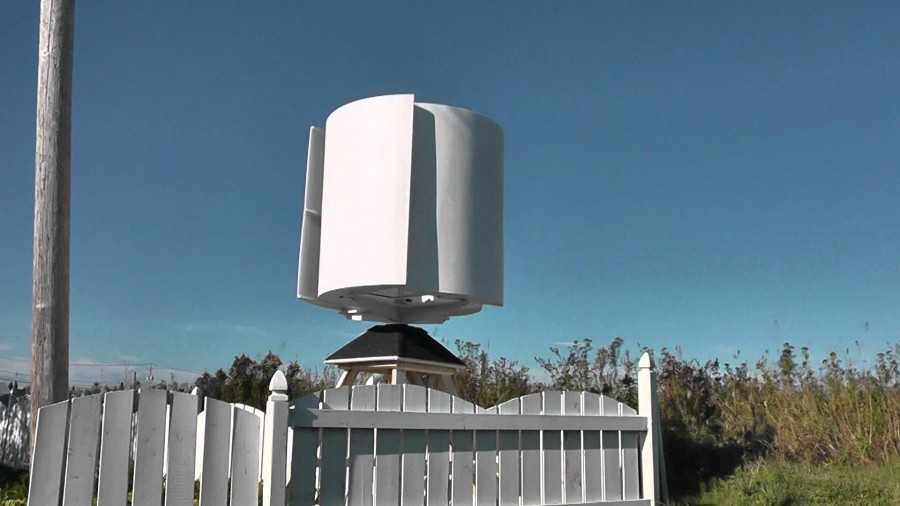

• ветрогенераторы Савониуса, состоящие из нескольких частей пустотелых цилиндров, установленных на вертикальную ось. Главная их особенность, это возможность движения, невзирая на направление и скорость воздушных потоков. Но и минус они имеют весомый, они способны использовать ветряную энергию только на треть;
• ротор Дарье, представляющий собой устройство из двух или более лопастей, которые выглядят как пластины. Изготовление такого ветрогенератора не представляет никакой сложности, но произвести много электроэнергии вряд ли получится. Помимо этого, для старта такой конструкции требуются дополнительные механизмы;
• геликоидный ротор, который выглядит как устройство с загнутыми лопастями. Это позволяет выполнять равномерное вращение. Преимуществом такой конструкции можно назвать ее долговечность, но высокая стоимость — это существенный минус;
• многолопастной ветрогенератор с вертикальной осью считается наиболее эффективным устройством во всей группе таких конструкций.

Устройства с горизонтальными осями вращения тоже обладают несколькими преимуществами и недостатками. Неоспоримый плюс — это высокое КПД, а недостатками считают необходимость улавливания ветряных потоков с помощью флюгеров, а также зависимость эффективности от направлений ветра.

Чтобы горизонтальные устройства были более эффективными, их рекомендуют устанавливать на открытых участках.

Следующий критерий, по которому отличаются все ветрогенераторы, это его страна производства, он может быть отечественным или импортным.

Стоимость ветрогенераторов определяется, исходя от их мощности и дополнительных функций. Если конструкция содержит солнечные батареи, то ее цена может колебаться до сотен тысяч рублей.

Законно ли использование ветра?

Создание собственной, хоть и компактной, но электростанции – вещь серьезная, поэтому логично, что невольно возникает вопрос: а законно ли их использование? Да, если мощность запускаемой от ветра установки не будет превышать 1 кВт, что вполне хватит для обеспечения электрическим током среднего загородного дома.

Дело в том, что именно с таким показателем мощности устройство считается бытовым и не требует обязательной регистрации, сертификации, согласования, постановки на учет и, тем более, не облагается никаким налогом.

Впрочем, перед тем, как сделать ветрогенератор для дома, лучше обезопасить себя и учесть несколько моментов:

• Не приняты ли в регионе проживания особые ограничения на использование альтернативных источников энергии?
• Какова допустимая на местности высота мачты?
• Не будет ли шум от редуктора и лопастей превышать установленные нормативы?
• Предусматривать ли защиту от создаваемых эфирных помех?
• Не станет ли мачта мешать миграции птиц или вызывать другие экологические проблемы?

Уход за ветряком

В качестве регулярного ухода за конструкцией проводятся следующие процедуры:

• смазывание движущихся частей (не реже 2 раз в году)
• подкручивание болтов и электрических соединений
• проверка механизмов на ржавчину и ослабленные растяжки
• контроль поломки лопастей

Наиболее частым повреждением ветряка является отрыв лопасти. Зимой на них появляется корка льда. Частая их очистка продлит срок службы конструкции.
Покраска деталей производится по необходимости. Раз в год нужно полностью осматривать конструкцию на предмет повреждений.

Самодельный ветряк сильно отличается по значениям мощности от заводских изделий. Это объясняется неточными расчетами. Горизонтальный ветряк при теоретической мощности 101 Вт будет выдавать лишь 90, а вертикальный при 69 Вт – около 60.

Таким образом, сборка вертикального ветряка является довольно простым вариантом обеспечения жилого дома электроэнергией. Это объясняется простотой сборки конструкции, дешевизной проекта и высокой эффективностью работы устройства. К тому же, обслуживание он требует минимальное, а электричество вырабатывает постоянно. О том, как сделать ветряк самостоятельно, представлено на видео:

Классификация видов генераторов энергии

Существует несколько признаком, по которым классифицируют ветроэлектрические установки. Как подобрать оптимальный вариант устройства для загородной собственности подробно рассказано в одной из самых популярных статей на нашем сайте.

Итак, ветряки различаются по:

• числу лопастей в пропеллере;
• материалам изготовления лопастей;
• расположению оси вращения относительно поверхности земли;
• шаговому признаку винта.

Встречаются модели с одной, двумя, тремя лопастями и многолопастные.

Изделия с большим числом лопастей начинают своё вращение даже при небольшом ветре. Обычно их используют в таких работах, когда сам процесс вращения важнее получения электроэнергии. Например, для извлечения воды из глубоких скважинных стволов.

Лопасти могут быть парусными или жесткими. Парусные изделия намного дешевле жестких, на изготовление которых идёт металл или стеклопластик. Но их приходится очень часто ремонтировать: они непрочные.

Что касается расположения оси вращения относительно земной поверхности, различают вертикальные ветряки и горизонтальные модели. И в этом случае каждая разновидность имеет свои преимущества: вертикальные более чутко реагируют на каждое дуновение ветра, зато горизонтальные мощнее.

Ветрогенераторы разделяются по шаговым признакам на модели с фиксированным и изменяемым шагом. Изменяемый шаг позволяет существенно увеличивать скорость вращения, но такая установка отличается сложной и массивной конструкцией. ВЭУ с фиксированным шагом проще и надёжнее.

Шаг 1: Разборка бывшего в употреблении генератора

Шаг 2: Восстановление возможностей двигателя

Шаг 3: Сборка восстановленного двигателя для ветряка

Шаг 4: Соединение проводов двигателя и вывод их к силовой линии

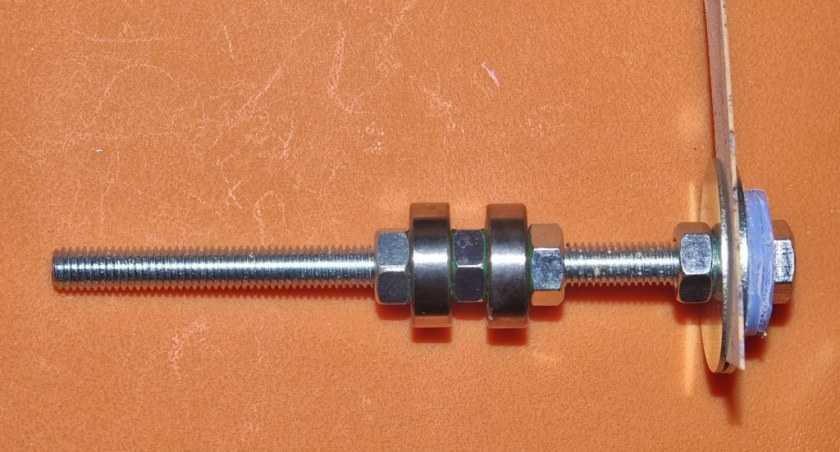

Шаг 5: Специфические особенности устройства поворотного узла

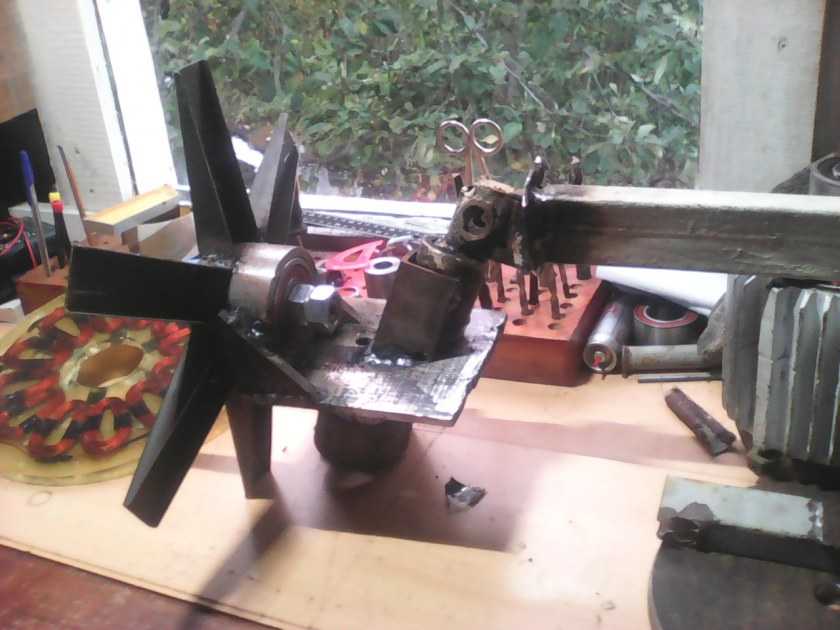

Шаг 6: Изготовления хвоста для реагирования на ветер

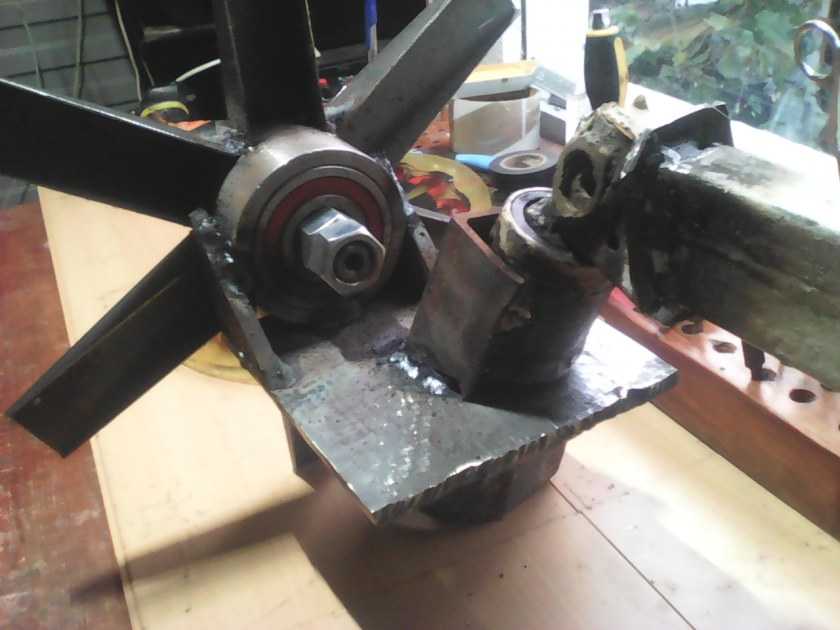

Шаг 7: Крепление лопастей ветряной мини электростанции

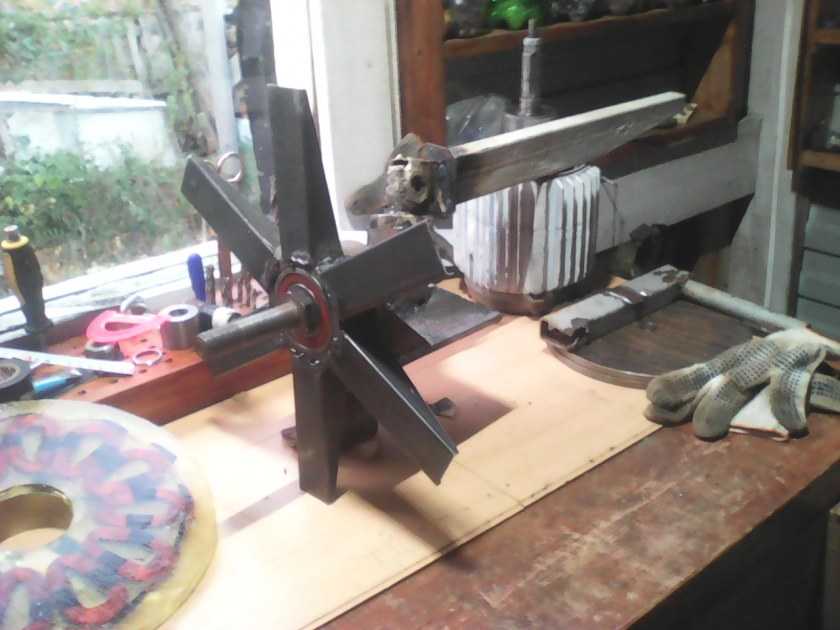

Шаг 8: Сборка практически бесплатного генератора электроэнергии

Какой выбрать ветрогенератор для частного дома

Ветрогенератор (ветряк) — это устройство, преобразующее кинетическую энергию ветра в механическую с последующим переводом в электричество. Производство ветрогенераторов в России за последние годы значительно выросло вместе интересом потребителей. Сегодня на рынке представлены импортные и российские ветрогенераторы мощностью от 0,1 до 70 кВт. Купить ветрогенераторы для дома можно в перечисленных ниже компаниях, продукция которых наиболее популярна у потребителей:

• ООО «Ветро Свет» (Санкт-Петербург), мощность ветряков 0,25–1,5 кВт;
• ООО «СКБ Искра» (Москва), мощность 0,5 кВт;
• OOO «ГРЦ-Вертикаль» (Челябинская обл., Миасс), мощность 1,5–30 кВт;
• ООО «Сапсан-Энергия» (Московская обл.), мощность 0,5–5 кВт;
• ЗАО «Ветроэнергетическая компания» (Санкт-Петербург), мощность 5 и 30 кВт;
• ЛМВ «Ветроэнергетика» (Хабаровск), мощность 0,1–10 кВт.

Различают бытовые и промышленные ветрогенераторы:

• Бытовые ветрогенераторы ‑ ветряки небольшой мощности, достаточной для обеспечения энергией частного дома. Для их работы нужна постоянная скорость ветра от 4 м/сек, а последние разработки оборудования позволяют вырабатывать электроэнергию и на слабых ветрах.
• Промышленные ветрогенераторы имеют мощность в несколько мВт. Такие установки работают на крайнем севере в районах с постоянными сильными ветрами.

Необходимые условия для эксплуатации вертогенератора:

1. среднегодовая скорость ветра не менее 4 м/сек;
2. свободное место для установки ветряка (лучше на возвышенности);
3. официально согласовывать установку с местной администрацией не потребуется — следует просто поставить ее в известность;
4. согласие соседей на установку — шум, создаваемый ветряком, может вызвать недовольство живущих рядом людей;
5. кроме самой установки, понадобится масса дополнительного оборудованная: аккумуляторы, инвенторная установка, система управления, мачта.

Теория идеального ветряка

Данная теория разрабатывалась в разное время учеными и специалистами в области механики. Впервые она была разработана В.П. Ветчинкиным в 1914 году, а в качестве основы использовалась теория идеального гребного винта. В этих исследованиях был впервые выведен коэффициент использования ветряной энергии идеальным ветряком.

Работы в этой области были продолжены Н.Е. Жуковским, который вывел максимальное значение данного коэффициента, равное 0,593. В более поздних работах другого профессора – Сабинина Г.Х. уточненное значение коэффициента составило 0,687.

В соответствии с разработанными теориями, идеальное ветряное колесо должно обладать следующими параметрами:

• Ось вращения колеса должна быть параллельна со скоростью ветрового потока.
• Количество лопастей бесконечно большое, с очень малой шириной.
• Нулевое значение профильного сопротивления крыльев при наличии постоянной циркуляции вдоль лопастей.
• Вся сметаемая поверхность ветряка обладает постоянной потерянной скоростью воздушного потока на колесе.
• Стремление угловой скорости к бесконечности.

Принцип работы ветрогенератора

Принцип действия ветрогенератора прост: ветер приводит в движение лопасти, вращающие ротор турбины, который преобразует энергию ветра в механическую. Ветровые турбины бывают:

• с роторами горизонтальной оси;
• с роторами вертикальной оси.

Преимущество последних в том, что они работают независимо от направления ветра и его силы. Мощность, генерируемая самодельным ветрогенератором, составляет от 100 до 6000 Вт. Минимальная скорость, при которой турбина может начать вырабатывать электроэнергию — 2,5-3 м/с, но для достижения номинальной мощности необходима скорости ветра от 10 м/с.

Принцип работы ветрогенератора

Ветряной генератор: принцип работы, виды устройств

Большинство ветряков представляют собой стальную башню – мачту, на вершине которой закреплено три лопасти. Современный бытовой ветровик на 5 kw второй величины может легко генерировать до 5000 Вт электроэнергии. Этого вполне хватает для обеспечения электричеством жилого дома, дачи. Аксиальный генератор выдает до 500 Вт/ч. Самый мощный в мире ветряной генератор – 8 МВт.

Современная ветротурбина может иметь:

• Горизонтальную ось вращения;
• Вертикальную ось вращения.

Горизонтальный ветровик имеет ось, которая вращается параллельно земли (как обычная мельница). Вертикальные ветрогенераторы могут иметь как лопасти, так и роторы, которые движутся параллельно земли.

Роторы могут различаться по форме и размерам, и делятся на:

• Устройства Савониуса (роторы выполнены в виде полуцилиндров);
• Роторы Угринского (улучшенные роторы полуцилендриеского типа);
• Роторы Дарье (могут быть винтообразные, выгнутые и Н-образные);
• Многолопастные ветрогенераторы (используются в ветряках карусельного типа);
• Геликоидные роторы (имеют конусный ротор).

Часто вертикальные ветрогенераторы юла-образные (примером может служить роторный ветрогенератор “Чингисхан”). Наиболее эффективным устройством своей группы считается многолопастная конструкция типа волчок.

Рекомендации по ветрогенераторам

Существуют общие рекомендации, позволяющие максимально эффективно использовать ветрогенераторы.

Прежде всего, нужно заранее определить необходимую мощность и функциональность устройства. Чтобы правильно изготовить ветрогенератор, нужно изучить возможные конструкции, а также климатические условия, в которых он будут эксплуатироваться.

Кроме общей мощности рекомендуется определить значение выходной мощности, известной еще как пиковая нагрузка. Она представляет собой общее количество приборов и оборудования, которые будут включаться одновременно с работой ветрогенератора. При необходимости увеличить этот показатель, рекомендуется использовать сразу несколько инверторов.

Выводы и полезное видео по теме

В этом видео приведен пример ВЭУ с горизонтальной осью вращения

Автор устройства подробно объясняет нюансы конструкции установки, сделанной своими руками, обращает внимание зрителей на ошибки, которые могут быть допущены в процессе самостоятельного изготовления ветрогенератора, даёт практические советы

Обратите внимание на то, что добраться до устройства, поднятого на приличную высоту, не так-то просто. Переустановить такое ВЭУ будет, скорее всего, проблематично

Поэтому складная конструкция мачты в этом случае будет совсем не лишней.

На этом видео представлен роторный ветряк с вертикальной осью вращения. Эта установка расположена невысоко, выполнена оригинально и отличается высокой чувствительностью: даже незначительный ветер приводит лопасти устройства в движение.

Если вы живете в местности, где ветра не считаются редким явлением, применение именно этого источника альтернативной энергии может стать для вас наиболее эффективным. Приведенные примеры самостоятельного изготовления ветряков доказывают, что сделать их своими руками не так уж сложно. Энергия ветра – общедоступный и возобновляемый ресурс, который можно и нужно использовать.
