Как сделать вентиляцию в стене, какие приборы для этого использовать

К чему приводит плохо работающая вентиляция в квартире

С момента разработки действующих сегодня СНиПов прошли десятки лет. В большинстве квартир и домов сегодня стоят пластиковые окна и металлические входные группы, отличающиеся практически 100% герметичностью. Это создает существенные проблемы для осуществления естественной циркуляции воздуха внутри жилья.

Рекомендуем ознакомиться: Вентиляция в инкубаторе

Неэффективно работающая вентиляция становится причиной скопления газа при аварийной утечке, что, в свою очередь, создает взрывоопасную ситуацию.

Более того, отсутствие нормального воздухообмена приводит к другим негативным последствиям:

Увеличивается концентрация вредных веществ, прежде всего, углекислого газа, образовывающегося при дыхании, и угарного газа, выделяющегося во время приготовления пищи на кухне.
Высокая концентрация паров влаги приводит к образованию конденсата на окнах, стенах и потолках квартиры, что вызывает развитие плесени и грибка, появление в жилье неприятного запаха гнили и сырости.
Влажная, затхлая атмосфера – идеальная среда для размножения множества болезнетворных микроорганизмов.

Решить эту проблему в теплое время года можно путем открывания форточек и окон, но зимой такой вариант отпадает, особенно при наличии дома детей. Единственным целесообразным вариантом решения проблемы остается организация приточно-вытяжной системы внутри квартиры собственными руками.

Приборы для принудительной вентиляции в комнате

Принудительная вентиляция подразумевает использование специальных устройств для воздухообмена. В качестве оборудования для принудительной вентиляции в комнате могут использоваться следующие варианты:

вентиляционные приборы вытяжного и приточного типа;
разные виды вытяжек;
клапаны притока воздуха.

Вентиляторы можно расположить в любой комнате, где есть доступ к сети электропитания. Приборы имеют различную мощность и устанавливаются в отверстие вытяжного канала, в окно или стену с выводом на улицу.

В зависимости от этого подбирается форма и размер вентилятора.

В жилую комнату вытяжки устанавливают редко, они в большинстве случаев используются на кухне для отведения лишней влаги, неприятного запаха и продуктов горения газа.

Клапаны притока предназначены для восполнения недостатка свежего воздуха. Могут быть использованы в любом помещении дома или квартиры.

В зависимости от способа установки различают стенные и оконные клапаны. Преимуществом приточного клапана является обеспечение постоянного и равномерного притока воздуха.

Зачем нужна вентиляция

Появление грибка в углах — одно из последствий плохой вентиляции

Любая система, установленная в помещении, предназначена для выполнения определенных функций.

Вентиляционная система в этом плане не является исключением, с ее помощью успешно решаются следующие проблемы:

отводится лишняя влага, которая является первой причиной сырости и образования плесени;
удаляются всевозможные запахи из санузла, а также продукты горения из кухни;
обеспечивается подача свежего воздуха и предотвращается скопление пыли.

При нормальном функционировании вентиляционной системы жильцы могут не переживать за свое здоровье.

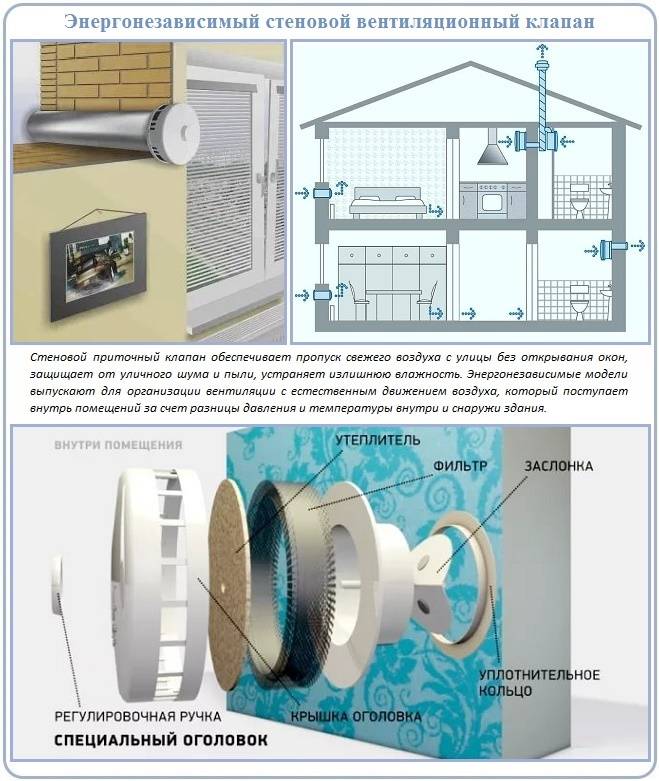

Клапаны притока

Приточные клапаны навсегда помогут решить проблему недостатка свежего воздуха. Их можно установить в любой комнате.

Приточные клапаны по способу установки делят на два типа:

устанавливаются в стену (стенные);
устанавливаются в пластиковые окна (оконные).

Стенные клапаны имеют форму трубы. Они монтируются в стену, соединяя пространство комнаты с улицей. Оконные клапаны заранее предусматриваются при установке пластиковых окон.

Оконные клапаны самостоятельно установить нельзя, такую работу делают только специалисты. Стенной клапан легко можно вмонтировать в стену своими руками. Производительность стенного оборудования гораздо больше. В оконный клапан нельзя установить фильтр.

Приточные клапаны обеспечивают постоянный и равномерный приток воздуха. Некоторые приборы содержат фильтр и подогревательный элемент. Клапаны не пропускают шум с улицы.

Вентиляционная конструкция в туалете

В частных постройках устанавливают туалеты необязательно внутри помещения.

Туалет внутри здания

Вытяжку в туалете устраивают во время строительства. Но бывает и так, что столь немаловажная конструкция отсутствует, если туалет, к примеру, отсутствовал. Тогда вентиляционную систему нужно делать вместе с его обустройством. Если это упустить, в туалетной комнате будет скапливаться сырость, а потом появятся плесень и неприятные «ароматы».

Во избежание этого и устраивается вентиляция из туалета на улицу. Ее составляют:

воздуховоды;
приточные каналы;
вентиляторы в отверстии для вытяжки.

Воздуховодами являются трубы, которые проходят через чердак или стену. Вентиляторы необходимы для усиления тяги в воздуховоде.

Уличный туалет

Здесь также необходимо обустройство вентиляционных систем, причем не только кабинки, а и выгребной ямы. Ведь яма расположена непосредственно под кабинкой. Кроме неприятных запахов яма постепенно разрушает постройку. Во избежание накопления запахов можно спланировать яму на некотором расстоянии от кабинки с помощью труб канализации с системой смыва. Тогда дополнительной вентиляции не нужно будет делать.

Но возможен и вариант организации вентиляционной конструкции.

Если запах несильный, достаточно естественной вентиляционной конструкции. Но при сильных «ароматах» естественной вентиляции вряд будет хватать.

Схема естественной вентиляции максимально простая: внизу одной стены проделывают приточный канал. Вверху противоположной стены делают вытяжное отверстие. При несильных запахах эта вентиляция легко справляется со своей задачей.

В случае устройства принудительной вентиляционной системы вытяжное отверстие устанавливают вентилятор, работающий от электросети, потому в туалетную кабинку проводят электричество. Но следует позаботиться о безопасной проводке.

В случае расположения туалета на улице, необходимо также вентиляционное устройство и для выгребной ямы.

Конструкция стенового устройства

Обычный вытяжной клапан состоит из трех основных частей:

фланца;
заслонки;
декоративной решетки.

Круглый фланец – это соединительный элемент, который позволяет подключить клапан к вентиляционному каналу. Решетка представляет собой декоративный элемент, который просто маскирует дыру в стене, а также предотвращает случайное попадание внутрь крупного мусора. Основа конструкции – заслонка.

Это подвижный лепесток, круглой или квадратной конфигурации, закрепленный на оси. Он может открываться только в одну сторону, обеспечивая правильное передвижение воздушного потока. Конструкция может также включать отвес, который позволяет оставить клапан в закрытом состоянии, если отключен вентилятор.

Осевой вытяжной вентилятор состоит из таких элементов как кабель электропитания (1), воздухозаборная решетка (2), выключатель (3), кабель выключателя (4), крыльчатка (5), жалюзи (6)

Для промышленных объектов обычно рекомендуется выбрать клапан с хорошими взрывозащитными характеристиками, но для жилых помещений значение имеют другие особенности. Например, полезным будет наличие резиновой прокладки, которая позволяет уменьшить количество шума.

Одним из распространенных вариантов вытяжного клапана является конструкция типа “бабочка”. Она представляет собой две лопасти, закрепленные на центральной оси. Другая популярная конструкция таких устройств называется лепестковой, она включает ряд параллельно установленных лопастей, которые движутся по принципу жалюзи.

Установка осевого вентилятора для вытяжного типа вентиляции производится по единой для всех систем схеме:

Такой вентилятор часто монтируют в санузлах, ванных комнатах.

Вытяжные клапаны

Чтобы обеспечить эффективное удаление загрязнённого воздуха, а также препятствовать его обратному проникновению, рекомендуется устанавливать вытяжные клапаны. По принципу установки относительно направления воздушных потоков, они бывают горизонтальными и вертикальными. Для принудительного удаления воздуха вытяжные клапаны оснащаются вентилятором.

Правила выбора подходящего устройства

Вытяжка с выходом на улицу, оснащённая вентилятором, запускается разными способами:

Вручную.
Датчиком влажности, при его повышенном уровне.
Таймером, по заранее заданному времени.

Чтобы выбрать подходящую вытяжку для вентиляции в стене частного дома, необходимо обращать внимание на следующие детали:

Чтобы создавать меньше шума во время работы, устройство должно быть оснащено резиновой прокладкой.
Важным показателем при выборе устройств является скорость воздушного потока, на которое он рассчитан.
Мощность вентилятора нужно подбирать исходя из объёма помещения и требуемого количества его смен в час.
Относительно уровня температуры и влажности помещения, следует выбирать металлический или пластиковый клапан. При высокой влажности и температуре лучше использовать изделие из пластика.

Борьба с неэффективностью естественной вентиляции

Недостатки естественной вентиляции удается устранить, если использовать устройства принудительного перемещения воздушных масс. Вытяжные каналы остаются прежними, так как создаваемое в комнате избыточное давление принудит воздух проследовать к выходу даже в жаркую погоду.

Недостатки нововведения

Стоит обозначить основные недостатки, что могут проявиться в любой частном здании.

Недостаток первый. Приходится оплачивать дополнительно потраченную электроэнергию, хотя современные вентиляторы и не считаются чрезмерно энергозатратными.

Недостаток второй. Приточные клапаны устанавливаются именно в жилой зоне. Значит, «шумным соседом» домовладельца становится работающий вентилятор. Приходится смиряться с присутствием определенного шумового эффекта.

Недостаток третий. Зимой хотя и поступает с улицы свежий воздух, но он морозный. Отсюда и значительные теплопотери. Хозяева особняков, чтобы поддерживать в комнатах стабильно теплую температуру, используют контуры подогрева входящих воздушных потоков.

Вентилируем комнату без окон

В некоторых домах и офисных зданиях есть маленькие глухие комнатки без окон. О нормальном естественном воздухообмене в таких помещениях речи быть не может. Если в комнате живут или работают люди, хранятся бумажные документы или одежда, там обязательно нужно устроить принудительную вентиляцию.

Простые варианты воздухообмена в глухой комнате:

Сплит-система с притоком воздуха с улицы. Это кондиционер, который отличается от стандартной модели наличием приточной трубчатого клапана. Самый удобный, но и самый дорогой вариант вентиляции глухой комнаты.
Приточный стенной вентилятор. Приток воздуха может осуществляться с улицы или из соседнего с глухой комнатой помещения.

Для воздухообмена обязательным условием является наличие щели под межкомнатной дверью. Наименьший размер промежутка 1–1,5 см. В межкомнатную дверь снизу можно установить вытяжную решетку. Они выполнены из пластика. Чтобы не портить дизайн, цвет решетки подбирается индивидуально.

Вентиляция в частном доме через стену. Какие бывают вытяжки

Механический приточно-вытяжной клапан

В данном случае речь идёт именно о вытяжке, так как вентиляция может быть не только вытяжной, но и приточной. Тем не менее, будет затронута и одна, и другая:

Естественная вентиляция. Возможность естественной вентиляции есть в каждом доме или квартире – это открытые окна и двери. А в старом фонде с деревянными рамами, это щели у форточек и створок и плохое прилегание дверных полотен к коробкам.
В стену может быть вставлена двухсторонняя решётка с жалюзи, которые можно регулировать по желанию, делая зазор больше или меньше. Такие факторы позволяет воздуху двигаться произвольно, в соответствии с разницей температур, давления или ветра. Но это и есть главным недостатком естественной циркуляции – она полностью зависит от атмосферных явлений.
Кроме того, в стену может быть вставлен механический приточно-вытяжной клапан или двухсторонняя решётка с вентилятором, который действует, как насос, перекачивающий воздух в одном или в двух направлениях.
Основным преимуществом естественных вытяжек можно назвать возможность установки таких клапанов в любом помещении дома, стена которого граничит с улицей. Поскольку речь идёт о частном доме, то такие устройства редко закладываются в проект – их делают во время эксплуатации жилья, по потребности.
Поскольку каналы для естественной вентиляции малоэффективны, то их оснащают вытяжными вентиляторами. В частных домах такие устройства монтируются в ванных комнатах и на кухнях, в домашних мастерских и кладовках. В большинстве случаев этого оказывается достаточно, чтобы очистить воздух от неприятных запахов и испарений.

Вытяжная вентиляция через стену на улицу

В многоквартирных домах вытяжные отверстия располагаются во внутренних стенах в кухне, ванной и туалете. Они ведут в общедомовую шахту, а оттуда – на крышу. Там душный, пыльный, наполненный испарениями и запахами воздух из квартир выходит через трубу на улицу. Усилить вытяжку можно при помощи вентилятора. Только помните о том, что между вытяжкой и притоком должен сохраняться баланс: мощная вытяжка при слабом притоке может «опрокинуть» вентиляцию. Она начнет всасывать в квартиру воздух из отверстий, вовсе для того не предназначенных. Например, из подъездной двери.

Если Вы строите дом и хотите вывести вытяжную вентиляцию не на крышу, а через наружную стену, то необходимо будет пробурить сквозное отверстие в стене и установить в него вытяжной вентилятор. Крайне желательно дополнить его обратным клапаном, который гарантирует, что воздух будет идти только в одном направлении – из дома наружу, а не обратно. И не забудьте об утеплении воздуховода для вытяжной вентиляции.

Что касается рекомендаций по бурению вытяжного отверстия, то они будут такими же, как и в случае с воздуховодом приточной вентиляции.

Приборы для принудительной вентиляции в квартире

Принудительная вентиляция комнаты осуществляется специальными приборами. Механическая вентиляция нужна, если естественная система воздухообмена со своими функциями не справляется.

Механическую вентиляцию обеспечивают:

вентиляторы (вытяжные и приточные);
кухонные вытяжки;
клапаны притока воздуха.

Многие ошибочно относят к вентиляционным приборам кондиционеры. Кондиционер изменяет температуру воздуха, очищает его, но он не обеспечивает приток воздуха. Сегодня есть кондиционеры с приточной трубой: только их можно назвать вентиляционным элементом.

Следует помнить: кондиционер не относится к вентиляционным приборам!

Работа приборов принудительной вентиляции сопряжена с затратами электроэнергии. Делать ее непрерывной невыгодно. Современные приборы можно включать или выключать в зависимости от потребностей. Можно сделать так, чтоб агрегат включался, когда в комнате зажигается свет.

Как проложить канал через стену

Удаление использованного и поступление свежего воздуха должно быть гарантированным для правильной работы вентиляции. Просто открывая окна, эту проблему решить чаще всего не удастся. Какой способ подготовки отверстия в стене для создания канала выбрать для своего дома можно решить, только изучив информацию о методах прокладки воздуховодов.

Иногда лучше сделать воздуховод независимым. Это очень актуально, если встраивание в центральный канал дома технически невозможно или связано с большими сложностями. Например, часто проблемы возникают при необходимости подключить вытяжку в таких помещениях, как:

баня;
мастерская;
кухня;
спортивный зал.

Проще всего проложить воздуховод напрямую сквозь рядом расположенную стену. Но следует помнить, что каналы, расположенные горизонтально, заметно ухудшают силу естественной тяги. По этой причине в такой конструкции часто используется принудительное нагнетание воздуха. Можно повысить эффективность системы, если предусмотреть в доме приточное отверстие, улучшающее поступление свежего воздуха. Иначе производительность вентиляции станет заметно хуже.

Обоснованный выбор подходящего варианта

Чаще всего вытяжные клапаны вентиляции в стену выполняют из металла или прочного пластика. Для условий повышенной температуры и влажности, например, для бани, пластиковые изделия не подходят, но они превосходно зарекомендовали себя в менее сложных ситуациях. Подбирая клапан, следует учитывать его сечение: прямоугольное или круглое.

Для организации принудительного вытяжного вентилирования в квартире или доме можно использовать конструкцию, состоящую из вентилятора и обратного клапана

Самый же важный показатель — скорость воздушного потока, на который рассчитано устройство. Наиболее распространенными считаются модели, рассчитанные на поток 4-6 м/с.

Если клапан подбирается для системы естественного вентилирования, очень важно, чтобы элементы заслонки клапана чутко реагировали даже на небольшие потоки воздуха. Но для систем со слабой тягой наличие вытяжного вентилятора обязательно, поэтому подобная чувствительность не нужна

Но здесь важно выбрать вентилятор, который подойдет по мощности в зависимости от объема помещения, для которого подбирают устройство. Так, для кухни рассчитывают мощность вентилятора, используя повышающий коэффициент, равный десяти, а для санузла этот показатель может составлять семь единиц

В многоэтажных домах трубу вытяжной вентиляции необходимо выводить на один метр выше кровли, чтобы неприятные запахи не проникали с нижних этажей на верхние.

Виды приточных клапанов для стен

Для обеспечения притока воздуха в комнату устанавливается настенный вентиль приточной вентиляции.

Есть несколько разновидностей:

в первую очередь все модели отличаются пропускной способностью;
некоторые виды при необходимости полностью перекрывают доступ воздуха с дороги;
клапанные механизмы подбираются исходя из сечения воздуховода;
для дополнительной защиты от шума используются разновидности с тепло- и звукоизоляцией (так как есть модели без дополнительной изоляции);
по методам калибровки бывают жалюзи с автоматическим и ручным управлением или без регулировки;
некоторые модели предлагают возможность использования дополнительных аксессуаров.

Все настенные клапаны различаются по конструкции и внешнему виду. Они сделаны из разных материалов. Конфигурация устанавливаемой в воздуховод модели выбирается исходя из сечения воздуховода. Прямоугольные задвижки из пенополистирола ставят под подоконник.

Преимущества и недостатки

Среди преимуществ:

Поскольку для проветривания окна открываются реже, клапанный механизм в стене помогает продлить срок службы фурнитуры.
Устройства защищают от уличного шума, чего нельзя сказать об окнах, открытых для вентиляции.
Если вы устанавливаете в стене приточный вентиляционный клапан с регулятором, объемы поступающего свежего воздуха регулируются на ваше усмотрение. По этой причине не рекомендуется покупать дешевые устройства без настройки.
В зависимости от места установки клапанный механизм полностью незаметен внутри помещения. Его обычно ставят под подоконником или за занавеской у окна, где он незаметен.
Чтобы исключить колебания температуры в помещении, устройства закрепляют возле аккумулятора или в верхней части стены. Поступающие холодные воздушные массы успеют согреться, смешавшись с теплым воздухом в помещении.
По сравнению со комплектной приточной вентиляционной системой клапан намного дешевле. В зависимости от сложности модели он будет стоить 45-77 долларов (3-5 тысяч рублей). Цена на дорогие версии с рекуператорами и вентиляторами начинается от 15000 рублей (230 долларов). Высокая стоимость оправдана повышенной эффективностью и удобством использования.

Главный недостаток всех стенных задвижек — необходимость просверливать отверстие во внешней стене ограждения. Если в процессе монтажа будут допущены ошибки, поверхность стены и воздуховода зимой покроется льдом. Устройства без встроенного вентилятора обеспечивают поток воздуха 30 м³ в час. Этого объема хватит на одного человека.

Назначение и принцип работы

Приточные клапаны для настенного монтажа поддерживают комфортный микроклимат в помещении и регулируют влажность. Благодаря этому люди и животные чувствуют себя хорошо. Нормализованная скорость притока свежего воздуха в помещение — 30 кубометров в час на человека. Такое количество воздуха попадает в помещение, если перепад давления в доме и снаружи составляет 10 Па. При увеличении перепада в здание попадает больший объем воздушных масс.

Если дымоходы в стене работают правильно и эффективно, необходимый перепад давления обеспечен. Отсутствие естественной вентиляции или ее засорение приводит к низкой производительности приточного клапана. Это связано с недостаточным падением давления.

Для проверки тяги в вентиляционном канале приносят зажженную спичку. Если пламя отклоняется в сторону проема, эффективность системы вентиляции достаточно высока.

Особенности установки приточного клапана в стену

При выборе места установки используется один из двух вариантов:

под подоконником возле радиатора;
в стене на высоте 1,8-2 м от пола (не менее 300 мм от ближайшего окна).

Процесс установки:

Во внешней стене просверливается сквозное отверстие необходимого диаметра. Делается с уклоном наружу в 3-4 градуса. За счет этого конденсат будет выходить из ямы снаружи дома.
Измеряется толщина готовой стены, нарезается воздуховод определенной длины.
Входящий в комплект звукопоглощающий материал закрепляется внутри воздуховода. Если его нет в комплекте, изолятор приобретается отдельно.
Подготовленную трубку вставляют в просверленное отверстие. Вентиляционная решетка крепится снаружи.
К другому концу воздуховода прикреплен внутренний корпус. Чтобы закрепить его, воспользуйтесь шурупами из комплекта.

Как сделать вентиляцию в стене, какие приборы для этого использовать

Пластиковые кона, герметичные входные двери – все это сделало дом, похожим на термос

В нем непригодная для проживания атмосфера, поэтому так важно еще на стадии проектирования здания продумать систему вентиляции. Но если дом построен, вентиляция есть, но она не справляется с возложенными на нее обязанностями

Что делать в этом случае, ведь притока воздуха нет. Вариант один – вентиляция в стене. При кажущейся простоте конструкции это на самом деле ответственный момент, от которого зависит комфорт и уют в доме. Поэтому перед тем как сделать вентиляцию через стену, надо понять, как она должна работать и точно рассчитать ее параметры.

Конструкция

Вытяжной клапан состоит из трёх элементов:

Фланца.
Заслонки.
Декоративной решётки.

Круглым фланцем называют соединительный элемент для подключения клапана к вентиляционному каналу.
Решётка — это декоративный элемент, маскирующий дыру в стене, защищающий от пыли.
Заслонка — основной элемент всей конструкции. Эта деталь — подвижный элемент в форме лепестка или круглой, или квадратной фигуры. Закреплена она на оси, которая открывается только в одну сторону. Это помогает обеспечивать равномерное и правильное передвижение воздушных потоков.

Внимание
В конструкцию может быть вмонтирован отвес. Он оставляет клапан в закрытом состоянии во время отключения вентилятора.

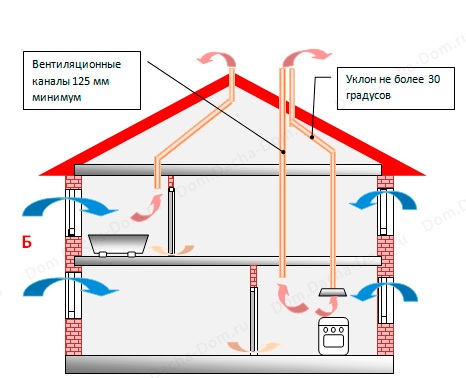

Естественная система вентиляции

Функционирует естественный вид вентиляции полностью автономно. Циркулирует воздух в этом случае по устроенным продухам и каналам, расположенным в стенах. Воздух перемещается здесь по принципу сквозняков и не требует посторонних устройств. Установка и обслуживание такой вентиляции не требуют больших денежных затрат.

Естественная вентиляция присутствует чаще в старых зданиях и иногда в современных. В многоэтажных домах вентиляционные системы имеют выходные каналы в местах расположения вентиляционного стояка.

Чтобы правильно работала естественная вытяжная система, отверстия для притока воздуха располагаются на внешней стене внизу, а вытяжку выводят на противоположной стороне вверху или в другом помещении. Клапаны же могут располагаться в разных местах.

Вентиляционные вытяжки в современных домах, где поставлены пластиковые окна, не всегда нужны. В таких оконных системах уже предусмотрены приточные системы, оснащенные фильтрами и заслонками, позволяющими регулировать функционирование клапана.

Но там, где климат суров, приточные отверстия лучше делать под подоконником, рядом с отопительными трубами, чтобы воздух, попадающий снаружи, нагревался и проникал в помещение теплым.

Делают вытяжные отверстия дрелью с насаженным большим сверлом. Форма каналов обычно круглая. Есть, конечно, и квадратные формы каналов, но для их устройства требуется приложить больше усилий.

Вытяжная вентиляция через стену на улицу — вытяжной клапан
