Как поднять пол в ванной под установку трапа

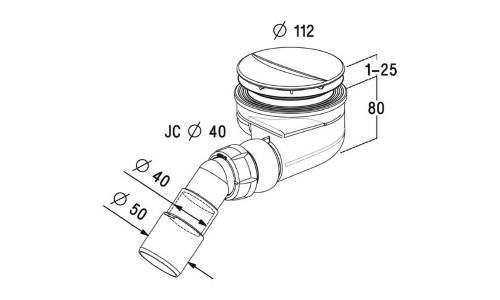

Самый маленький по размерам сливной трап, монтируемый в пол, имеет высоту 6-7 см. При этом для того чтобы вода нормально стекала в него, необходимо обеспечить уклон в сторону сливного отверстия не менее чем 1 см на метр. Это значит, что делая пол со сливом, к стенам высоту пола увеличивают. Нулевая точка при этом — верхняя часть установленного трапа. Насколько точно поднимается пол зависит от размеров душевой кабины или ванной полностью, если воду планируете собирать со всей площади ванной.
Схема расположения трапа для слива воды в полу
Поднять пол в ванной или в душе можно несколькими способами. При выборе способа необходимо учитывать несущую способность перекрытия, иначе можно нанести вред всему строению.
Стяжка разных видов
Наиболее очевидный способ сделать уклон пол слив в полу — залить стяжку. Но вариант не всегда лучший. Во-первых, обычная цементно-песчаная смесь имеет большой вес, во-вторых она долго «зреет». Но есть несколько неплохих вариантов.
- ЦПС. Обычная цементно-песчаная стяжка. Вариант понятный, но очень тяжелый — 15-16 кг на 1 кв. метре при толщине слоя в 1 см. Не всякое перекрытие может вынести такую нагрузку. Особенно надо быть осторожными в домах старой постройки.
- Насыпать сначала слой керамзита, сверху залить цементно-песчаной смесью (толщина не менее 3 см). Неплохой вариант, но надо считать по несущей способности перекрытия — выдержит или нет.
Подготовлены направляющие для заливки стяжки
- Сделать утепленную плавающую стяжку. Вниз укладываются плиты эуструдрованного пенополистирола (не пенопласта, он под весом стяжки сомнется), сверху залить ЦСП (минимальная толщина тоже не менее 3 см). Хороший вариант — пол будет не таким холодным, и общая масса относительно невелика. В данный вариант легко встраивается система подогрева пола. Более рациональный — электрический, с водяным много мороки при установке.
- Полистиролбетон или другие виды легкого бетона. Вариант очень неплохой, заодно решается еще и проблема «холодного пола» — так как данные материалы имеют неплохие теплоизоляционные свойства. Тут надо будет искать компромиссное решение — между массой стяжки и прочностными характеристиками.
Наиболее распространенный способ сделать пол со сливом — с использованием стяжки. Просто стяжка может быть разной, тем более, что толщина «пирога» обычно бывает значительной — редко менее 12 см — что позволяет сделать ее комбинированной. Это позволяет обеспечить требуемую надежность, но снизить вес. Чаще всего пол со сливом делают утепленным. Но толщина утеплителя и стяжки по-максимуму — это 10 см, чего явно недостаточно для установки большинства трапов. Оставшиеся сантиметры «добирают» укладывая черновую стяжку, а вот ее имеет смысл сделать из легкого бетона — чтобы снизить нагрузку на перекрытие.
На лагах
Чтобы не перегружать перекрытия, можно сделать подиум в душе или ванной на лагах. Вариант спорный, так как высокая влажность и древесина не очень хорошо сочетаются, но иногда это — единственный выход. При выборе такого устройства слива в полу, использовать надо хорошо просушенную древесину. Перед использованием ее обрабатывают защитными составами (по инструкции, но не менее двух раз). Выбирать желательно из тех пропиток, которые предназначены для наружных работ или для прямого контакта с грунтом — степень защиты у них выше. После высыхания состава можно приступать к работе.
- Сделать полна деревянных лагах. Лаги устанавливаются «конвертом» с центром в месте расположения сливного трапа. В общих чертах технология такая: в стяжке пола сверлятся отверстия под установку шпилек (М14-М16), шаг установки — около 30 см. На шпильки крепятся лаги (40*60 мм или 45*90 см — от размеров возводимого подиума). Лаги укладываются (можно подтесать) с учетом создания требуемого уклона. На них — влагостойкая фанера 12 мм или толще, затем ГВЛ, гидроизоляция, на нее — плитка.
Примерная схема расположения лаг «конвертом»
- Сделать плоский деревянный пол на лагах, а с уклоном уложить плитку за счет разной толщины клея. Этот вариант хорош на маленьких площадях — если слив делаете исключительно в душевой кабинке небольшого размера.
Можно сделать пол прямым, а уклон задать толщиной клея
Достоинства этих способов — минимальный вес, недостатки — сложность исполнения, так как требуется внимание к мелочам, высокое качество гидроизоляции. Как видите, пол со сливом в ванной или в душе можно сделать по-разному
Выбирайте тот вариант, который лучше подходит для ваших условий
Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий.
Виды душевых трапов по форме
Трапы для душа настолько разнообразны по устройству, внешнему виду и материалу, что их легко подобрать под любой отделочный материал. Правильно подобранный по цвету и форме напольный слив гармонично сливается с отделочным материалом, из которого сделан пол, а не выделяется. Поэтому установка трапа не разрушает единый облик помещения, а органично и деликатно встраивается в него. Различают следующие основные виды напольных сливов:
Точечный. Трап точечного типа обычно представляет собой прибор небольшого размера с решеткой прямоугольной, круглой или квадратной формы. Наиболее популярными являются модели именно с квадратной и прямоугольной формой, которые повторяют геометрию и размер напольной керамической плитки. Они могут располагаться в любой точке помещения группой или в одиночку.

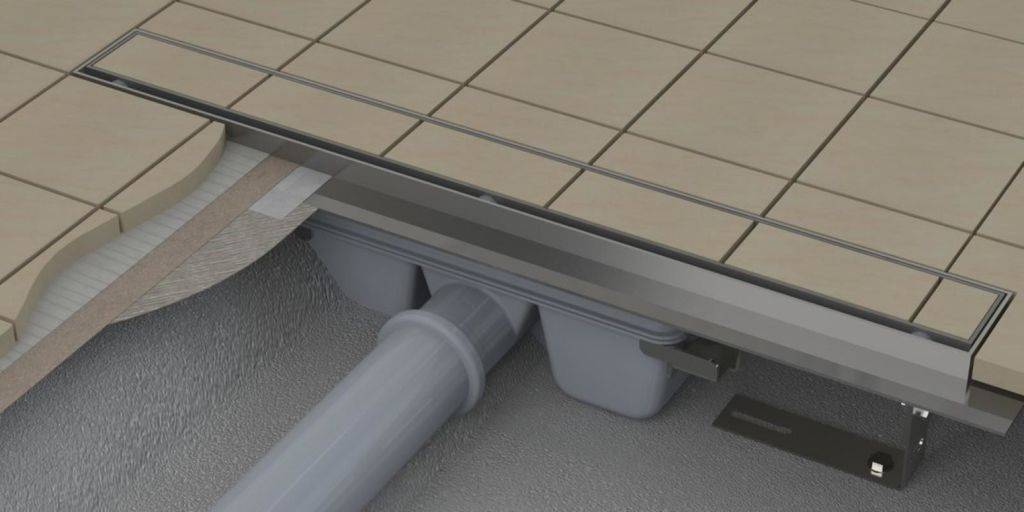

Линейный. Линейным называют трап, имеющий форму узкого, вытянутого в линию прямоугольника. Он имеет больший размер, чем точечный, поэтому способен собирать и пропускать через себя больший объем воды в единицу времени. Трапы линейного типа обычно располагают в углах ванной комнаты или по ее периметру.
Пристенный. Пристенный трап отличается от всех остальных типов, так как он устанавливается только в местах примыкания стен к поверхности пола, он более компактный и визуально незаметный.
Рейтинг
В моём рейтинге присутствуют устройства для отвода воды только тех производителей, изделия которых я, когда-либо устанавливал. Исходя из своего опыта могу сказать, что европейские производители все делают неплохую продукцию, при покупке нужно смотреть цену и комплектацию.
А так они более-менее все одинаковы. Дешёвые китайские и турецкие лотки и трапы приобретать не советую. Замена трапа стоит в 10-20 раз дороже, чем стоимость товара + установки. Думаю, что лучше изначально купить более качественный товар.
Мой рейтинг точечных трапов
Трап для душа Tim BAD011002
У этого товара 2 достоинства:
- Небольшая стоимость, порядка 500 рублей;
- Маленькая высота — 67 мм.
Из недостатков: трап изначально нужно выставлять точно по высоте финишного покрытия пола. Нет сухого затвора. Из 4 купленных трапов заказчиком, 3 протекли в месте сварки. Может быть это партия была бракованная, но я эти трапы ставил всего один раз и больше не рискнул.
Трап для ванны, для душа TECE S110
Несколько раз приходилось ставить такие трапы. При покупке нужно смотреть комплектацию. В комплекте может не быть ножек и сухого сифона. Плохого про этот трап ничего сказать не могу, но, на мой взгляд, цена высоковата.
Сливной трап AlcaPlast
Чешский производитель AlcaPlast выпускает много товаров для слива воды. Среди всего, что я ставил — это твёрдый середнячок. С одной стороны пластик хлипковат, с другой стороны, ещё ни разу проблем с этими трапами и лотками не возникало.
Точечный душевой трап Aco
Эта продукция высокого качества с повышенной пропускной способностью до 120 литров в минуту. Подойдёт для любого тропического душа. Стоимость тоже высокая. Несколько раз их ставил, да крепко, надёжно, но дорого.
Трап для душа Viega Advantix
Мне эти трапы нравятся больше всего соотношением цена — качество. Поэтому их я больше всего установил в свой жизни. Точного количества не знаю, но пару сотен штук точно поставил. Проблем с ними нет. Сухой затвор в комплекте. Пластик крепкий.
Мой рейтинг душевых лотков
Водоотводящий жёлоб AlcaPLAST Simple
Достоинства: пластик неплохого качества. Гидроизоляционная лента в комплекте. Комбинированный сифон, при испарении воды запаха в помещении не появится.
Жёлоба лотки ACO (Ако)
Их делают в Германии из нержавейки высокого качества. Премиальный бренд, поэтому стоят относительно дорого, но есть несколько бюджетных моделей. Всего один раз такой ставил. Ничего плохого сказать не могу.
Дренажный канал TECE TECElinus
Тоже делают в Германии и тоже высокая цена: лотки от 15 тысяч рублей и решётка ещё тысяч 5 выйдет. Ничего плохого сказать не могу, но мне кажется, что цена завышена.
Лоток для душа Viega Advantix
Делают в Германии. Дренажные каналы встречались из нержавейки или пластик + нержавейка. Хорошее качество. С продукцией этого бренда у меня проблем никогда не было, рекомендую к покупке. Но ценник тоже недешёвый и начинается от 15 тысяч рублей.
Лотки жёлоба MIANO
В последний год я их всем заказчикам рекомендую. Делают в Чехии. Пластик крепкий. Бывают корпуса чёрного угольного цвета, который круто смотрится. У всех обычно пластик серого цвета.
Дренажный канал в комплекте с гидрозатвором и сухим затвором. Высокая пропускная способность: подойдёт для тропического душа.
Удобная регулировка ножек при монтаже. Их можно крутить прямо через корпус отвёрткой. Это ускоряет установку лотка в разы.
Гидроизоляция в комплекте. При этом ценник средний. В моём понимании эти жёлоба идеальны по соотношению цена — качество.
Коротко об установке душевого трапа
Небольшое углубление, которое делается в полу заранее, необходимо для установки сливного душевого трапа. Также для увеличения скорости оттока воды и уменьшения ее простоя необходимо произвести наклон поверхности пола в сторону трапа. Уровень облицовочной плитки должен быть немного выше уровня решетки. Высота установки должна быть рассчитана точно. После подключения к системе канализации и проведения тщательной гидроизоляции конструкция заливается цементным раствором, на который кладется керамическая плитка или мозаика.
Статья по теме: Ворота с калиткой заводского производства: проезд под защитой
Плюсы и минусы трапа для душа в полу под плитку
Трап для душа в полу — конструкция, предназначенная для организации слива воды
Состоит из следующих элементов:
- Воронка с фильтром — деталь, назначение которой принимать сливаемую воду.
- Решетка — элемент, декорирующий сливное отверстие, задерживающий крупные частицы мусора.
- Сифон — элемент, основная функция которого — препятствовать распространению запахов канализации в окружающую среду.
Главным атрибутом душевой является трап для отвода и сбора воды, который устанавливается непосредственно в полу
Преимущества эксплуатации:
- возможность монтажа в любой точке душа;
- как дополнительный напольный слив, предотвращающий ситуацию затопления;
- установка конструкции вровень с поверхностью пола позволяет качественнее соблюдать чистоту в душе.
Из недостатков стоит отметить трудоемкость процесса монтажа трапа для душа в полу под плиткой.
Но при условии детального изучения всех этапов работ, с монтажом трапа можно справиться своими силами.
Материалы
Главное требование к трапу в душе – он должен быть выполнен из антикоррозийных материалов, поэтому производители выпускают трапы из пластика или из нержавеющих металлов. Иногда можно встретить модели и из комбинированных материалов.
Для корпуса производители выбирают:
- Пластик – самый доступный вариант, может применяться в жилой квартире.
- Нержавеющая сталь – обладает отличными антикоррозийными свойствами и отличается надежностью и долговечностью. Отвечает строгим санитарно-гигиеническим требованиям. Такой корпус может использоваться в больницах, санаториях, детских учреждениях, бассейнах.
- Чугун – дорогостоящий и надежный материал. Такой корпус обладает отличной пропускной способностью и стойкостью к коррозии. Срок службы составляет около 50 лет. Может использоваться в общественных душевых, банях или бассейнах.
- Металлопластик – относится к категории комбинированных моделей.

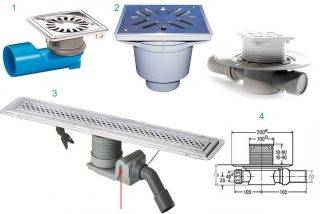

Разновидности трапов
Все трапы для душа можно классифицировать по нескольким признакам:
- Материал корпуса и внутренних элементов. Производители используют пластик, чугун, нержавеющую сталь. В условиях квартиры или частного дома отдают предпочтение пластиковым изделиям из-за невысокой стоимости. Чугунные трапы надёжны и долговечны, но дороги. Нержавеющая сталь — избыточное решение для жилых помещений.
- Направление отвода жидкости: вертикальные и горизонтальные. В первом случае выход осуществляется на нижнем этаже, что применимо для установки на первом этаже частного дома. Горизонтальный отвод позволяет сливать воду в имеющуюся стандартную канализацию.
- Сечение канализационной трубы. Для отвода воды от одного смесителя достаточно трубы диаметром 40–50 мм. Для душей, состоящих из нескольких кабин, используют индивидуальные отводы 50 мм и общую трубу от 110 мм.
По способу сбора воды и видимой части трапа выделяют три типа конструкции: точечные, линейные, пристенные.
Точечный вариант подходит для душевых с небольшим расходом воды. Преимущество устройств этого вида: невысокая цена, простота монтажа, возможность установки в любом месте поддона. К недостаткам следует отнести необходимость организации небольшого уклона со всех сторон поддона в направлении приёмной решётки, что не всегда удаётся сделать неопытным плиточникам.
У линейных трапов водоприёмная часть выполнена в виде лотка, накрытого решёткой. Большая площадь позволяет быстрее отводить воду со всей поверхности поддона. Лотки могут наращиваться до любых размеров, что позволяет установить трап вдоль всей стены душу. В таком случае упрощается укладка плитки, так как уклон необходимо делать в одну сторону.
Пристенный трап с приёмной решёткой, расположенной вертикально, является разновидностью линейной конструкции. Изделие отличается необычным внешним видом. Преимущество моделей заключается в возможности использования в квартирах, так как для монтажа потребуется поддон меньшей толщины — часть конструкции находится в стене.
Какой трап хотите устанавливать?
Точечный
36.84%
Линейный
50%
Пристенный
13.16%
Проголосовало: 38
Как обустроить душевую кабину с трапом
Трап – это система слива воды через решетку различной геометрической формы, сквозь которую вода попадает в канализацию. Чтобы вода стекала к сливному отверстию, необходимо сделать пол с уклоном в сторону решетки.
В случае если размещение трапа задумано сделать по центру душевой, то пол следует наклонить в 4 плоскостях. При помещении сливного отверстия в углу, достаточно 2 плоскостей уклона.
Минимальный уклон допускается 1 см на каждый квадратный метр поверхности пола.
Сливная система трапа представляет сборную конструкцию:
- Само приспособление трап;
- Сифон для душевой кабины;
- Труба, ведущая к канализационному отверстию.
- Переоборудование пола:
- Слой пенополистирола толщиной 5-6 сантиметров, выполняющий роль звуко и теплоизоляции;
Установка канализационной системы душевой без поддона:
- Конструкцию следует центрировать с помощью строительного уровня;
- Обеспечить уклон вниз в направлении стояка канализационной трубы, чтобы вода из сифона стекала самостоятельно;
- Закрепить систему бетонным раствором.
- Бетонная стяжка /3-4 см/ должна обеспечить неподвижность системы слива для душевой кабины;
- Слой гидроизоляционного материала, который обеспечивает отсутствие влажности в помещении;
- Бетонная стяжка начисто, обустраивающая наклон пола к трапу около 4-5 см;
- Слой керамической плитки для комфортного использования душевой кабины.
Решетка трапа должна быть на уровне нижней точки уклона пола.
Обустройство трапа для душевой кабины — Видео
Полезные советы
- При покупке сливного устройства следует выбирать модели с пропускной способностью минимум 1,5 л в секунду.
- Составить оптимальную раскладку плитки нужно заранее при помощи компьютерной программы или вручную.
- Размеры межплиточных швов не должны превышать 2-3 мм.
- Решетку для трапа лучше выбирать металлическую, а не пластиковую. Стоит она дороже, зато прослужит дольше.
- Затвердевающий в стяжке цемент рекомендуется периодически увлажнять и разравнивать теркой. Так поверхность получится более гладкой и крепкой.
- Гидроизоляцию изопласт легко заменят жидкие обмазочные смеси – “Технопрок”, “Эластомикс”, “Эластопаз”.
- Если в душевой планируется монтировать современную систему “тропический ливень”, есть смысл установить линейный трап. Он обладает наивысшими пропускными свойствами.
Душевой трап под плитку дает отличную возможность обустроить душевую в рамках ограниченного пространства. Он будет уместен в малогабаритных квартирах и помещениях, где попадание воды на пол неизбежно. При грамотно выполненных монтажно-строительных работах система будет работать стабильно и служить долго.
Выбираем цвет

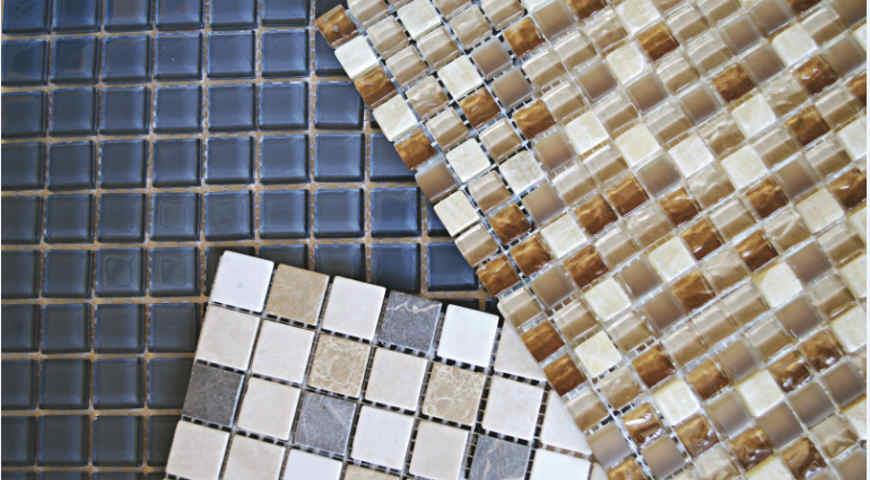

Мозаичная плитка подойдет для облицовки поддона Люди, которые хотят сделать кабинку из плитки, должны заранее ознакомиться с рекомендациями по выбору кафеля.
Нужно подбирать материал, который по цвету подходил бы под стены и пол ванной комнаты. Если помещение оформлено в светлых тонах, кафель для отделки кабины тоже нужно выбирать в таком же стиле. Однако иногда можно использовать кафель и противоположного тона. Например, отлично сочетаются белый и черный цвета.
Не стоит покупать плитку, окрашенную в слишком яркий цвет. Часто такой разноцветный кафель не вписывается в интерьер ванной комнаты.
Выбор трапа, конструкция
Сифон или воронка, подсоединенная к замурованной канализационной трубе, не годятся для обустройства слива в полу. Нужно исключить поступление газов и вони из канализации внутрь помещения. Любое решение должно быть как можно компактнее, чтобы не пришлось поднимать уровень пола вслед за трубами и сливом.
Специально для этого изготавливаются точечные или лотковые трапы. Устройства с заниженным профилем, у которых имеется приемная горловина и механизм, обеспечивающий однонаправленное движение стоков и препятствующее обратному выходу газов.
Трап для ванной комнаты производится:
- С сухим затвором;
- Мокрым, с гидрозатвором;
- С обратным клапаном поплавкового типа.
По типу входного отверстия:
- Точечный;
- Лоточный, линейный;
- Пристенный.
Выбор по типу затвора зависит от условий эксплуатации и целей, которые ставятся перед таким сливом. Форма определяет вариант установки и способ укладки труб и дальнейшей отделки плиткой.
Если трап установляется под душевую, то достаточно гидрозатвора. Такие устройства самые простые по конструкции, но имеют широкий разброс по высоте, что сказывается на толщине стяжки. Размещается трап ближе к канализационному стояку, чтобы снизить перепад высоты на трубе, которая обязательно укладывается под углом.
В случае, когда трап – это только защита от потопа, или используется периодически для генеральной уборки ванной под напором воды, то гидрозатвора не достаточно. Вода со временем из него испарится, и откроется путь для газов и вони из канализации внутрь помещения.
Гидрозатвор так же не актуален в сочетании с теплыми полами, которые ускорят испарение воды. Нужно либо отгородить теплый пол от трапа минимум на полметра со всех сторон, либо выбрать сухой затвор и обратный клапан.
Сухой затвор работает по принципу поплавочного выключателя в бачке унитаза. Только работает в обратную сторону. Он открывает проток, только если в него попадает вода из помещения. В простое он по умолчанию закрыт.
Обратный клапан для трапа актуален не только для первых этажей, даже локальные проблемы с канализацией и затвором на маршруте от раковины или ванны к стояку уже будут достаточной причиной, чтобы часть стоков выплеснулась через трап на пол, если на нем нет обратного клапана.
Форма трапа определяет его внешний вид и способ подготовки стяжки и напольного покрытия. В случае с пристанным трапом весь пол делается с уклоном один сантиметр на каждый метр в его сторону и всего с одним изломом в центре. Аналогичная ситуация с лоточным трапом.
Для точечного трапа вся поверхность, с которой необходимо собрать воду, должна иметь уклон в одну точку. Чаще это наклонный пол, сложенный по типу конверта с четырьмя плоскостями вокруг слива. Это уже требует большего внимания и мастерства от человека, который будет укладывать плитку.
Порядок обустройства слива
После разметки положения сливного отверстия и сливной трубы необходимо удалить старое напольное покрытие. Далее при помощи молотка и зубила продолбить канавку от сливного отверстия до стояка канализации. Для того чтобы обеспечить нужный уклон сливной трубы, необходимо воспользоваться строительным уровнем и правильной рейкой.
В канавку укладывается труба и одним концом подсоединяется к трубе канализации. К другому концу трубы присоединяется сифон с водяным затвором и элементами сливной решетки. Все места соединения сливной трубы необходимо покрыть силиконовым герметиком для повышения надежности соединений.
В качестве устройства, блокирующего протечку газов в помещение ванной комнаты, может использоваться U-образный водяной затвор или поплавковая конструкция. Поплавок водяного затвора исключает выброс газов из канализации в помещение даже при полностью осушенной сливной трубе.
Для того чтобы обустроить теплый пол в душе, используются плиты из пенополистирола. Плиты укладываются так, чтобы сформировать уклон поверхности пола к сливному отверстию, величина которого порядка 2-3 см/м. Для сифона и сливной трубы делаем пазы в полистироле, чтобы исключить его смещение при установке.
На полистирол наносится цементная стяжка толщиной около 4-5 см. Величина уклона контролируется при помощи уровня. Поверхность стяжки выравнивается мастерком с использованием уровня и рейки.
После схватывания и высыхания цементной стяжки на ее поверхность при помощи строительного фена или паяльной лампы укладываются 2 слоя рубероида. Под сифон в рубероиде прорезается отверстие, после чего рубероид прижимается к сифону резьбовым кольцом, входящим в комплект сифона. Края рубероида должны заходить на стены помещения на высоту порядка 20 см.
Поверхность рубероида покрывается финишной цементно-полимерной смесью и выравнивается по уровню решетки сливного отверстия. Для того чтобы полимерная стяжка не попала в решетку слива, ее временно заклеивают липкой лентой.

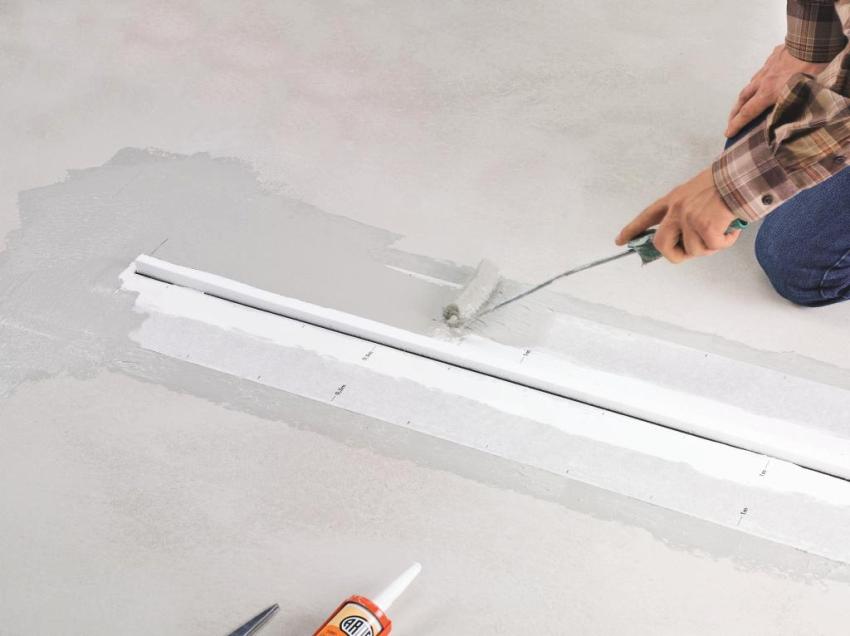

После того как полимерная стяжка затвердеет, на нее при помощи водостойкого плиточного клея укладывается кафельная плитка. Чтобы уложить кафельную плитку вокруг сливного отверстия без зазоров, углы плиток надрезают при помощи пилы-болгарки с алмазным кругом. Кроме того, край плитки обрезается и в том случае, если зазор между плиткой и стеной помещения получился менее 5 мм. Это необходимо, чтобы плитка не растрескалась при термическом расширении, возникающем при попадании на ее поверхность горячей воды.
Швы между отдельными плитками затираются специальной водостойкой цементно-полимерной смесью.

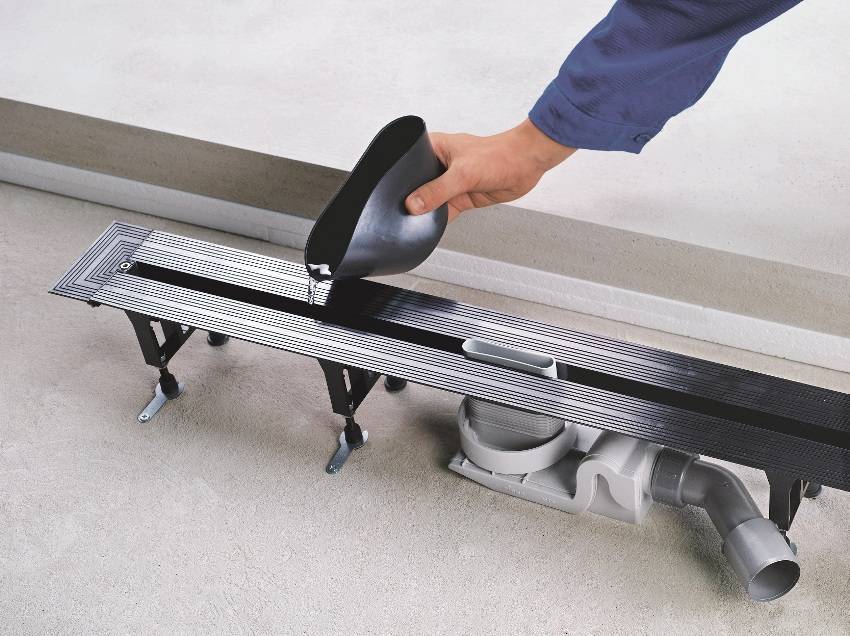

Для проверки качества выполнения работ по изготовлению водослива в ванной комнате можно включить и направить душ в пол душевой кабины, оценив при этом как эффективность действия сливного отверстия, так и максимально допустимый напор воды в душе.
Душевой трап – его предназначение и разновидности
Поверхность душа должна иметь уклон
Для самостоятельного строительства душевых кабин многие применяют, как готовые металлические и акриловые поддоны с вмонтированным устройством стока (они бывают разной глубины до 35 см и размерами до 1 м2), так и сооружают самодельные конструкции, облицовывая их кафельной плиткой.
Изготовленная своими руками сточная поверхность для душа имеет:
- центральный уклон (самая низкая точка в центре основания, плавный сток идет со всех углов);
- угловой уклон (сток идет на один угол).
В самой низкой точке конструкции устанавливаются трапы и устройства для стока воды из кабины, которые могут быть выполнены из пластика, металла или комбинированного материала.
Сток должен иметь решетку для задержки мусора
Душевой трап имеет довольно простую конструкцию, которая состоит из:
сифона – важного устройства системы, которое способствует созданию гидрозатвора (вода из канализации не попадет в душ и помещение ванной комнаты, кроме этого, обеспечивается защита от посторонних запахов);
водоприемной воронки, через которую вода из душа поступает в канализацию;
декоративной решетки с фильтром, главной задачей которой является задержка крупного мусора.
Практически каждый трап для душа выполняет не только функции своевременного отведения воды в канализационную систему, но и задержку волос и другого мусора, который способен забить систему отвода.
Разновидности трапов для душа
Душевые трапы имеют несколько принципиальных отличий друг от друга, благодаря которым можно выбрать подходящий вариант устройства для каждого покупателя. Различают сливы для душа по трем критериям:
- размеры сливной решетки;
- высота конструкции;
- тип трапа.
Форма и размер решетки зависят от габаритов душа
Начать рассмотрение различий между трапами стоит с размеров решеток, которые бывают круглой, квадратной и прямоугольной формы. Размер решетки зависит от габаритов душевой.
Если это кабина для мытья одного человека, решетки выбирают размерами 20х20см. При обустройстве комнат для мытья в спортивных учреждениях или казармах (где располагаются несколько душевых отсеков), ставят решетки больших размеров, как и в целом, систему отвода воды.
Высота системы слива зависит от уровня канализации и пола
Очень важно, чтобы гидрозатворный сифон располагался выше входа в сточную трубу
Пристенные решетки наиболее популярные
Трап для душа в полу под плитку может быть трех различных конструкций:
- Точечный.
- Пристенный.
- Линейный.
Точечный трап (возможности его монтажа описывались выше) наиболее популярный вид сливных систем. В зависимости от размеров душевых комнат устанавливается необходимое количество сливных точек, объединенных канализационной трубой.

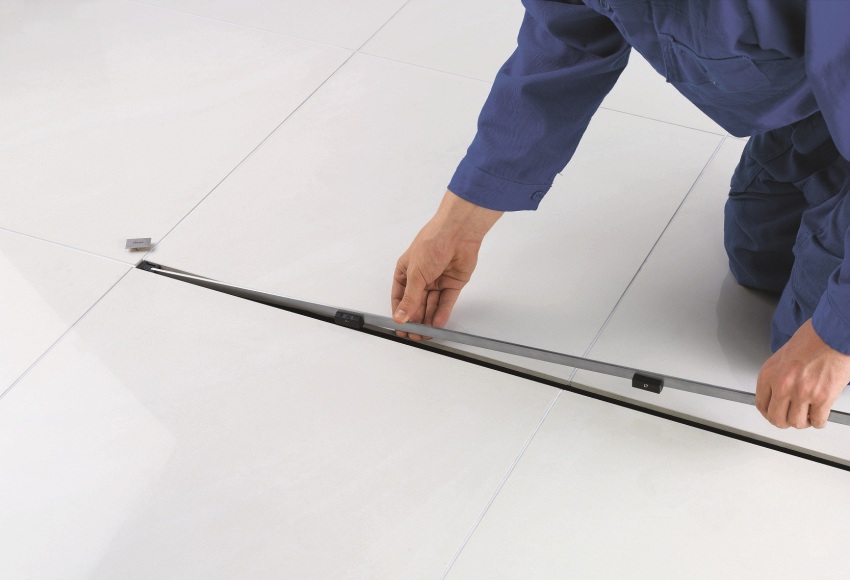

Линейные трапы устанавливаются ближе к углам, поверхность поддона, соответственно, формируется под сливное устройство. Линейные трапы целесообразно применять для домашних душевых кабин. За счет особенностей конструкции вода в таких системах уходит достаточно быстро.

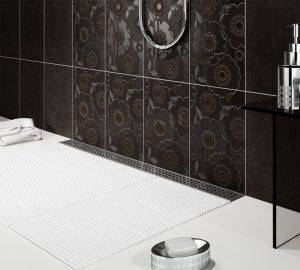

Пристенные сливы считаются наиболее современным видом водоотвода в душевых кабинах. Их основным преимуществом является закрытая установка в стене. Уровень поддона заказчик может выбирать сам, а вот с помощью облицовочного настенного материала необходимо будет сделать панель нужной ширины для размещения трапа.
Стоит адекватно оценить ситуацию, проанализировать вашу систему канализации, замерить уровень трубы, посмотреть, как она проходит и только тогда, принять решения по установке той или иной модели сливного трапа.
Конструктивные особенности трапов
Согласно конструктивным разновидностям трапы для душа существуют с гидрозатвором и сухим затвором. Наиболее распространенным видом слива является гидрозатворная система.
Основное ее преимущество заключается в небольшой цене и возможности приобретения в любом магазине сантехники. К недостаткам стоит отнести недолговечность и наличие плохого запаха в душе после больших перерывов в эксплуатации.
Трап с сухим затвором также имеет водный ограничитель и еще 2 дополнительных клапана, которые ни при каких обстоятельствах не дают проникать канализационным водам или запаху в душевую кабину. Трапы с сухим затвором продаются разной высоты, также существуют универсальные модели с возможностью регулирования данного параметра.
Монтаж трапа под плитку для душевой кабины
В случае монтажа трапа для частного дома, слив для душа устраивается в монолитном полу, и обеспечивается вертикальный отвод канализационной трубы. Для квартиры многоэтажного дома толщины стяжки пола недостаточно для устройства такой конструкции. В связи с этим приходится дополнительно поднимать уровень пола на 12-15 см в ванной и одновременно устраивать его уклон.
Монтаж трапа состоит из нескольких этапов:
определение местоположения трапа
Здесь важно учесть размер плитки, чтобы иметь возможность уложить кратное ее количество от стены до трапа. Тогда не придется ее резать, что сделает более эстетичным внешний вид душевой;
соединение трапа с канализационным сливом посредством сантехнических труб серого цвета диаметром 40-50 мм;
устройство теплоизоляционного слоя толщиной около 5 см
В качестве изоляционного материала отлично подойдет экструдированный или гранулированный пенополистирол. Под все сантехнические элементы вырезаются необходимые контуры;

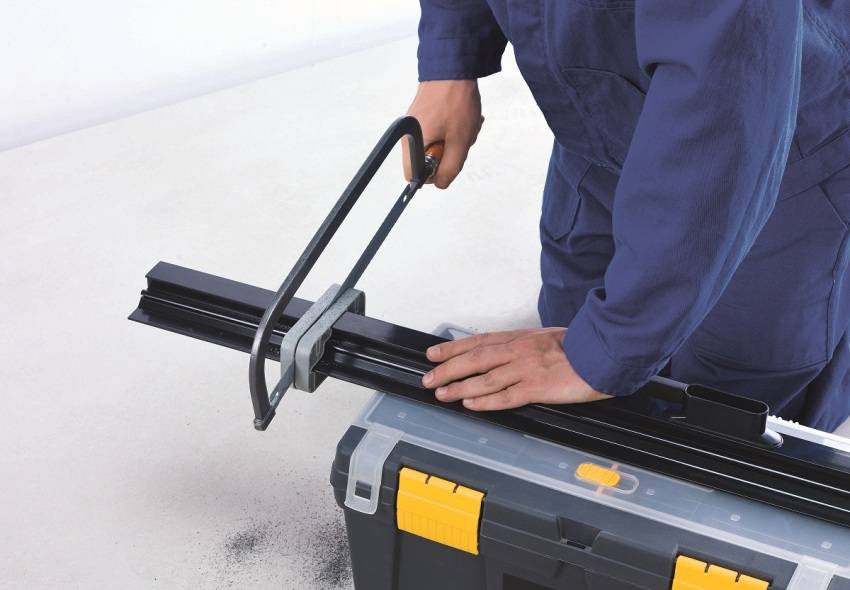

Шаг 1: обрезка трапа до нужных размеров
- выполнение черновой бетонной стяжки толщиной около 4 см, которая заполняет все свободное пространство до фланца сливного трапа. С помощью правила производится выравнивание слоя раствора;размещение гидроизоляционной мембраны, которая необходима для обеспечения дальнейшей герметизации пола;установка внутренней части в корпус трапа;
- выставление направляющих пластиковых реек различной толщины, которые входят в систему душевого трапа. Толщина реек постепенно уменьшается в сторону сливного отверстия. Это обеспечивает уклон поверхности. Уклон составляет 10 мм на метр будущей заливки;
- монтаж чистовой бетонной стяжки с необходимым уклоном в сторону слива. Ее уровень должен быть ниже высоты сифона на толщину плитки и слоя клеевого материала;
- укладка влагостойкой керамической плитки начиная от трапа по направлению к стене;
- затирка межплиточных швов влагостойкой затиркой;
- заделывание герметиком на основе силикона мест примыкания плитки к корпусу трапа;
Шаг 2: сборка и установка системы, тестирование ее на герметичность
установка и крепление решетки на корпус трапа. Защитная решетка должна располагаться на одном уровне с поверхностью плитки или быть ниже ее на пару миллиметров.
После каждого нового слоя следует обработать места соединения пола со стенами гидроизоляционной мастикой или заклеить демпферной лентой для изоляции. Такая процедура позволит исключить возможность проникновения воды в нижние слои, что может способствовать образования очагов плесени и грибка.
Шаг 3: установка трапа в стяжку, гидроизоляция пола перед укладкой плитки
Необходимые материалы и инструменты для работы
На любом этапе монтажа при себе следует иметь материал для разметки – маркер, рулетку, уровень, строительный нож. Для устройства бетонной стяжки потребуется емкость для приготовления рабочего раствора, ручной инструмент для нанесения мастики и выравнивания слоя (уровень, терка, мастерок).
Для укладки керамической напольной плитки понадобится ведро и дрель с необходимой насадкой для приготовления клеящего раствора, шпатели разного размера, плиткорез, уровень.
Количество расходного материала зависит от общей площади пола. Для монтажа пола под трап понадобится:
- сухая песчано-цементная смесь для устройства бетонной стяжки с расчетом 5 кг на 1 м²;
- экструдированный или гранулированный листовой пенополистирол толщиной 5 см для тепловой изоляции;
- гидроизоляционная мембрана, десятисантиметровая лента, мастика из расчета 3 кг на 1 м²;
- комплект металлопластиковых труб, сливной трап с муфтами и крепежом;
- керамическая плитка;
- клей для плитки из расчета 5 кг на 1 м²;
- герметик, затирка.
Шаг 4: укладка плитки, установка декоративной решетки трапа
