Как сделать тепловой насос своими руками из старого холодильника: чертежи, инструкция и советы по сборке

Особенности тепловых насосов

Для получения тепловой энергии в ТН не используются энергоносители, и поэтому не наносится вред окружающей природе. Такая установка производит тепловой энергии больше, чем потребляет электроэнергии.

Принцип работы

В основе работы ТН лежит принцип переноса тепла от более холодного источника к более теплому. То есть более холодное он делает еще холоднее, а более теплое — еще теплее. Это значит здесь не заложена идея вечного двигателя, потому что в сумме количество тепла сохраняется неизменным, а электроэнергия тратится только на разделение и перенос тепла.

Для чего нужны

Тепловой насос можно применить как для отопления, так и для охлаждения, потому что при помощи его происходит разделение и перенос тепла. Значит ту часть установки, которая становится холоднее, можно использовать для понижения температуры, а другую часть — для повышения.

Как сделать агрегат из холодильника

Холодильник — один из самых подходящих агрегатов для создания теплового насоса. Это объясняется тем, что в комплектацию прибора входит компрессор.

Подготовка схемы и чертежа

​

Перед тем как начинать строить прибор, выбирают место источника. Затем вырывается скважина или траншея для монтажа труб.

Конструкция агрегата одинакова для любого источника тепла. Схему прибора заказывают у профессионала или выбирают в интернете. На ее основании делают чертеж. В нем обозначают все расстояния, точки узлов и размеры.

Подбор необходимых деталей

Основная деталь, обеспечивающая работу конструкции, — это компрессор. Если в холодильнике он вышел из строя, приобретается новый прибор. Такие устройства реализуют мастера, специализирующиеся на ремонте холодильников. Чинить старый компрессор не рекомендуется.

Помимо компрессора, подготовьте:

• клапан терморегулирования;
• L-образные кронштейны, размером 30 см;
• герметичную емкость, сделанную из нержавеющей стали, объемом не менее 120 литров;
• емкость из пластика, объемом 90 литров;
• трубы из меди разного диаметра в количестве 3 штук;
• несколько труб из металлопластика;
• болгарку для нарезки материалов;
• сварочный аппарат для соединения труб;
• стандартный набор инструментов.

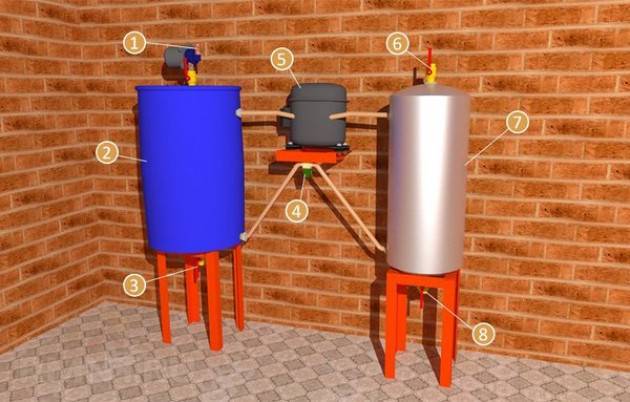

Монтаж узлов системы

• Болгаркой бак из металла разрежьте на две одинаковые части.
• Из медной трубы сделайте змеевик. Для этого трубу накрутите на цилиндрическую опалубку по спирали, не прилагая больших усилий, и снимите ее.
• Змеевик надежно зафиксируйте в одной из половин бака.
• Детали металлического бака приварите друг к другу и сделайте в емкости резьбовые отверстия.
• На стальной бак, объемом 120 литров, намотайте трубу из меди и зафиксируйте концы с помощью реек.
• К выводам подключите сантехнические переходы.
• На бак из пластика намотайте змеевик, концы зафиксируйте рейками.
• Пластиковый бак, который в системе отопления выполняет функцию испарителя, подвесьте на стену с помощью кронштейнов.

После этого соберите систему, согласно подготовленной схеме, и залейте внутрь фреон. К выбору жидкости рекомендуется подойти со всей ответственностью, в противном случае возникнут большие проблемы при ее заливке и во время эксплуатации системы. Специалисты советуют использовать состав марки R 422 или R 22.

Подключение к заборному устройству

Когда система готова, ее присоединяют к заборному устройству:

• Для приборов, работающих по принципу «вода-почва», коллектор погружается в землю, где температура выше +1 °C. На этом же уровне монтируют трубы.
• Для приборов, функционирующих по принципу «вода-вода», коллектор и трубы погружают в центр источника тепла.
• Агрегаты, работающие от воздуха, устанавливают снаружи здания.

Плюсы и минусы самодельного оборудования

Тепловой насос представляет собой устройство, которое не производит тепло, а перемещает его с одного места в другое, повышая при этом температуру за счет компрессии. Этот процесс протекает по принципу цикла Карно, который заключается в движении рабочего тела (хладагента) по замкнутой системе. При смене его состояние с жидкого на газообразное и наоборот происходит выделение или поглощение большого количества энергии. Этот принцип используют в конструкциях холодильников, но механизм действия теплового насоса заключается в поглощении тепла снаружи и передаче его помещению.

Этапы цикла Карно:

• жидкий фреон по трубке поступает в испаритель;
• взаимодействуя с теплоносителем, которым выступают вода, воздух или грунт, хладагент испаряется, принимая газообразное состояние;
• рабочее тело проходит через компрессор, сжимается под давлением, что способствует повышению его температуры
• далее поступает в конденсатор, который выступает теплообменником;
• отдает полученное тепло теплоносителю и вновь принимает форму жидкости;
• в таком виде фреон поступает в расширительный клапан, где при низком давлении вновь движется к испарителю.

Устройство промышленного производства дорогое, срок окупаемости составляет в среднем 5-7 лет. Популярность теплового насоса из старого холодильника обусловлена минимальными материальными вложениями на изготовление агрегата и возможностью экономии энергозатрат при его работе.

Внимание! Для получения 3-4 кВт тепловой энергии расходуется в среднем 1 кВт электричества. Дополнительно выделяют следующие плюсы использования самодельного оборудования:

Дополнительно выделяют следующие плюсы использования самодельного оборудования:

• отсутствие шума, посторонних запахов;
• не требуется установка вспомогательных конструкций, дымохода;
• работа оборудования не наносит вред окружающей среде, так как не предполагает выброс в атмосферу продуктов сгорания;
• возможность установки системы в удобном месте;
• многофункциональность. Зимой устройство используют как обогреватель, а летом в качестве кондиционера;
• безопасность. Эксплуатация не предполагает использование топлива, а максимальная температура узлов агрегата не превышает 90 0С;
• долговечность, надежность. Срок службы агрегата при использовании качественных комплектующих составляет 30 и более лет.

Основным минусом самодельных устройств является их малая производительность, поэтому их чаще используют как дополнительный вариант отопления отдельных комнат в доме. Собирать подобную систему рекомендуют в помещениях с хорошей теплоизоляцией и уровнем теплопотерь не более 100 Вт/м2.

Этапы монтажа

Тепловой насос своими руками можно сделать полностью из старых запчастей, взятых, например, из нерабочего кондиционера.

Расходы, окупаемость, мощность

Заводской прибор стоит около 4000 евро и выше. Самодельный насос для отопления 100 м² площади окупится приблизительно по прошествии 2-х лет. Для домов с не очень хорошей теплоизоляцией мощность должна быть 75 Вт/м²., с хорошей теплоизоляцией достаточно — 50 Вт/м², а при использовании современных теплоизоляционных материалов — хватит и 30 Вт/м².

Идеальным вариантом будет, когда насос включается в проект для отопления дома с наличием теплого пола и плиточного покрытия.

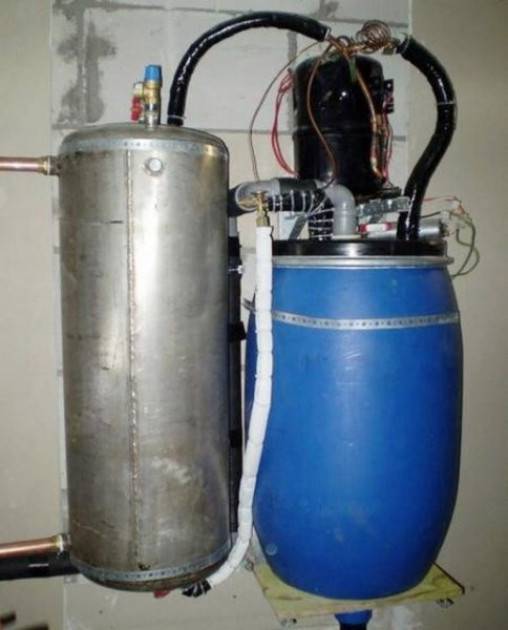

Процесс создания

Сначала нужно достать компрессор от нерабочего кондиционера, необязательно нового. Дешевле будет приобрести его в мастерских по ремонту холодильников. Компрессор крепится к стене кронштейнами (подойдет L-300).

Для изготовления конденсатора подойдет бак из нержавейки на 100–120 л. Он разрезается пополам, внутри устанавливается змеевик. Змеевик можно изготовить самому из сантехнической медной трубки или от холодильника. Тут нужны толстые стенки – от 1 мм и больше. Трубка наматывается на обычный баллон (газовый, кислородный) с равномерным расстоянием между витками и фиксируется в таком положении перфорированным алюминиевым уголком (им оформляются углы под шпаклевкой). Он приматывается к змеевику, чтобы каждый виток располагался против дырки в уголке.

В результате будет ровный шаг витков и прочность конструкции. После создания змеевика половинки емкости свариваются. Резьбовые соединения также ввариваются. Затем создается испаритель. Для него может подойти обычная пластиковая емкость на 60–80 л. с вмонтированным внутри змеевиком из трубы диаметром ¾ дюйма. Простые трубы для водопровода используют для транспортировки воды.

Испаритель крепится на стене L-кронштейном. А вот закачку фреона должен сделать специалист по холодильному оборудованию: он сварит трубки и закачает в них фреон. После чего конструкцию подключают к системе отопления внутри дома, а затем – к наружному контуру.

Особенности для каждого вида

Вертикальный насос для отопления «грунт-вода» требует создания скважины на 50–150 м. В нее помещаются геотермальные зонды и подключаются к насосу. Зонды берут тепло из грунта, которое переносится с незамерзающей водой к насосу, а оттуда уже в систему отопления. Для маленьких участков подходят зонды, для больших – горизонтальный коллектор.

Для горизонтального аппарата типа «грунт-вода» нужно создать коллектор из системы труб. Его располагают ниже уровня промерзания (1–1,5 м) и выглядит он как своеобразный змеевик под землей. Снимается слой почвы, укладываются трубы и грунт засыпается обратно. Можно уложить трубы в отдельных траншеях.

Для агрегата по типу «вода-вода» собирается из ПНД-труб, которые заполняются носителем тепла и после этого переносятся к водоему. Трубы имеют вид большого змеевика на дне водоема. Желательно разместить их в его центре.

Аппарат типа «воздух-вода» не требует трудоемких земляных работ. Выбирается место около дома или на его крыше, где самодельный тепловой насос соединяется с внутридомовым отоплением. Тепло извлекается вентиляторами и испарителем.

Виды теплонасосов: нюансы работы теплообменника фреон-вода

Природный источник энергии может представлять собой систему скважинного типа, грунтового или водоемного. Каждый вариант уникальный. Отличается принцип работы и монтаж.

Когда источником энергии является скважина, необходимо пробурить соответствующее отверстие в земли. В 1 м источника можно добыть 50-60 Вт энергии. Для нормальной работы теплонасоса потребуется 20 м.

Особенности получения энергии со скважины:

1. Главные плюсы – компактность и большая теплоотдача;
2. Минус – сложности при бурении скважины.

Когда источником тепла выступает грунт, то труба залегает на глубину ниже уровня промерзания земли. Для укладки трубы можно вырыть котлован или траншею.

Для нормальной работы теплонасоса требуется 35-50 м трубы

Если поблизости размещены водоемы, то можно положить трубу в источник воды. Главное требование – достаточная глубина. В 1 кв м воды можно получить 30 Вт энергии. Для фиксации труб на глубине к ним прикрепляется груз.

В некоторых случаях в качестве источника используют воздух. Такой насос содержит хладагент. В этом случае подходит фреон из холодильника. Вещество забирает тепло из воздуха и отдает помещению.

2 Как сделать и установить тепловой насос своими руками?

Тепловой насос своими руками изготовить вполне реально, однако для этого необходимо найти хороший компрессор.

Сделать это можно, заглянув к какому-то местному мастеру по ремонту бытовой техники, где распотрошив старый кондиционер, вы за небольшую сумму получите вполне качественный компрессор (их ресурс работы намного больше, чем среднестатистический срок жизни кондиционеров).

В качестве конденсатора можно использовать бак из нержавейки, ориентировочно на 100 литров. А для контура, по которому будет циркулировать теплообменник, отлично подойдут тонкие медные сантехнические трубки.

Тепловой насос своими руками – этапы изготовления:

1. С помощью уголка, либо L-образных кронштейнов крепим компрессор к стене в том месте, где будет размещаться тепловой насос.
2. Далее, из медных трубок делаем змеевик – обматываем их вокруг цилиндра подходящей формы. Следите за тем, чтобы шаг намотки по всем змеевику был идентичен.
3. Бак разрезается на две части, внутрь вставляется змеевик, после чего бак сваривается обратно. При этом в нём создается несколько резьбовых входных отверстий – сверху и снизу, через которые наружу выводятся крайние трубки змеевика.
4. В качестве испарителя используем обычную пластиковую бочку, в которую заводятся трубы внутреннего контура (либо любую другую емкость, объем которой идентичен конденсаторному баку).
5. Для транспортировки прогретой воды используются обычные ПВХ трубы.

Обмотка для самодельного теплового насоса из стали

Для заправки системы фреоном рекомендуется обратиться к специалисту.

Чтобы сделать тепловой насос Френетта своими руками нам необходимо обзавестись такими материалами:

• Стальной цилиндр (диаметр выбирайте исходя из мощности насоса, которая необходима вам для отопления: чем больше рабочая поверхность – тем более эффективным будет устройство);
• Стальные диски, с диаметром на 5-10% меньше, чем диаметр цилиндра;
• Электродвигатель (лучше всего изначально подбирать привод с удлиненным валом, так как на него будут устанавливаться диски);
• Теплообменник – любое техническое масло.

От количества оборотов, которое может выдать двигатель, будет зависеть температура, до которой насос Френетта сможет прогреть воду для отопления дома, либо бассейна. Чтобы вода в радиаторах прогрелась до 100 градусов необходимо, чтобы привод обеспечивал 7500—8000 оборотов/мин.

Вал силового агрегата на подшипниках размещаем внутри стального цилиндра. Место, где вал входит в цилиндр должно быть надежно уплотнено, поскольку наличие даже малейших вибраций быстро выводит механизм из строя.

На вал двигателя монтируются рабочие диски. Необходимое расстояние между ними можно задать, накручивая после каждого диска гайки. Количество дисков определяется в зависимости от длины цилиндра – они должны равномерно заполнять весь его объем.

В верхней и нижней части цилиндра просверливаем два отверстия: к верхнему будет подведены отопительные трубы, в которые будет подаваться масло, а к нижнему отверстию подсоединяется обратная труба для возврата использованного масла с радиаторов.

Вся конструкция закрепляется на металлической раме. После того как агрегат собран, цилиндр заполняется маслом, к нему подключаются патрубки отопительной магистрали и выполняется герметизация соединений.

Тепловой насос, созданный на производстве

Тепловой насос Френетта обладает очень высоким КПД, что позволяет его эффективно использовать в любых отопительных системах. Он может использоваться для обогрева любых хозяйственных помещений, гаражей, и жилых зданий. Кроме этого, за счет компактных размеров такой самодельный насос отлично подходит для прогрева бассейна, либо «теплого пола».

2.1 Монтаж тепловых агрегатов

Особенности монтажа тепловых насосов зависят, в первую очередь, от способа размещения внешнего контура.

1. Геотермальные тепловые насосы. Для вертикального способа монтажа создаются скважины глубиной от 50 до 100 метров, в которые опускается специальный зонд. Для горизонтальной укладки создается траншея на ту же длину либо котлован, в котором трубы укладываются параллельно друг другу. Трубы закладываются в грунт на глубину полутора метров.
2. Насосы вода-вода: внешний контур укладывается на дне водоема, и выводятся к тепловому насосу.
3. Воздух-вода: блок с трубами внешнего контура устанавливается на крыше или на стене здания (по внешнему виду его трудно отличить от наружной коробки кондиционера), и подводится к тепловому насосу внутри помещения.

Принцип работы ТН

Алгоритм работы ТН:

1. Система запускается – теплообменник повышает внутри себя температуру на 5 градусов, а затем из наружного контура во внутренний поступает нагретый фреон или аммиак.
2. Теплоноситель из первого блока преобразовывается из жидкости в газообразное состояние. Этот процесс происходит за счет того, что фреон может закипать даже при низких температурах.
3. Хладагент переходит из первого блока во второй, которым является компрессор: в нем газ сжимается, из-за чего происходит резкое повышение температуры.
4. Фреон падает в конденсатор при переходе в третий блок. В нем происходит передача высокой температуры от газа воде, которая находится в трубах домашней отопительной системы. После передачи газ теряет температуру, охлаждается и снова возвращается в жидкое состояние.
5. Фреон возвращается в первый блок. После этого процесс обогрева повторяется за счет отлаженной циркуляции системы.

Другие наши статьи в тему:

• Тепловой насос для отопления дома своими руками: принцип действия, подробная инструкция по монтажу.
• Разводка отопления от котла в частном доме: схема и инструкция для новичков.
• Какие бывают типы отопительных приборов: http://ksportal.ru/26-tipy-otopitelnyx-priborov.html

Расчет отопления дома с тепловым насосом

Для нормальной работы теплоперекачивающей установки необходима качественная теплоизоляция здания. Поэтому перед покупкой теплового насоса необходимо утеплить стены, пол и потолки, после чего выполнить расчет тепловых потерь (Q).

Упрощенная формула подсчета количества тепла (Вт), уходящего из дома через ограждающие конструкции (стены, окна, пол, потолок) выглядит так:

Q = S х (разница температур воздуха в помещении и на улице)/ Rт.

S –площадь ограждающей конструкции в м2;

https://youtube.com/watch?v=ru

Rт – тепловое сопротивление материала ограждающей конструкции (берут из таблиц СНиП по строительной теплотехнике).

Поочередно подсчитав теплопотери стен, окон, пола и потолка их суммируют и получают количество киловатт, теряемых домом за 1 час в самый холодный период года. Мощность теплонасоса должна быть не меньше суммарной величины теплопотерь. Если кроме отопления установка будет греть воду для бытовых нужд, то ее мощность увеличивают на 20%.

Выбирая теплонасос «воздух-воздух» или «воздух-вода» следует ориентироваться на тепловую мощность, которую он развивает в области низких температур, поскольку она значительно ниже мощности при работе в теплый период года.

Что такое тепловой насос

Рассматриваем принцип работы и виды необычного устройства для экономичного отопления коттеджа – теплового насоса.

Тепловой насос – устройство, которое использует тепло окружающей природы – воздуха, воды, грунта для отопления коттеджа и нагрева горячей воды. Сердце теплового насоса – фреоновый контур, включающий компрессор, расширительный клапан, два теплообменника и медный трубопровод.

Посмотрите товары для изобретателей. Ссылка на магазин.

Принцип работы теплового насоса – перекачивание тепла из одной среды (воздух, вода, грунт) в другую – в систему отопления.

Казалось бы, тепловой насос – сложное и непонятное устройство, одна абсолютное большинство из нас используют тепловой насос ежедневно. Дело в том, что холодильник – тоже тепловой насос: он также имеет фреоновый контур и компрессор, он также перекачивает тепло – охлаждая продукты и грея импровизированную “систему отопления” – решетку на задней стенке. Да и выглядит похоже.

Принцип работы теплового насоса. Тепловой насос отбирает низкопотенциальное тепло у воздуха (-25…+35 градусов), у воды (+2…+7 градусов), у грунта (-5…+5 градусов), охлаждая эту среду на несколько градусов. Фреон во внутреннем контуре теплового насоса закипает и превращается в газ, компрессор сжимает газ, у которого резко уменьшается объем, но увеличивается давление и температура, далее разогретый фреон передает тепло через теплообменник в систему отопления. Далее цикл повторяется.

Электроника для самоделок в китайском магазине.

Схема работы теплового насоса

Важно отметить, что тепловой насос потребляет электроэнергию только на перекачку тепла (циркуляционные насосы) и привод компрессора – а прямого нагрева теплоносителя не происходит. За счет этого на 1 кВт потребленной электроэнергии можно получить от 3 до 5 кВт тепловой энергии! Законы сохранения энергии не нарушаются – они применимы только для замкнутой системы, а у нас их здесь три – контур источника тепла, фреоновый контур, контур системы отопления

Виды тепловых насосов и их краткое сравнение. Важнейшая классификация тепловых насосов – по источнику низкопотенциальной энергии, у которого они отбирают тепло, повышают его температуру и передают в систему отопления.

Воздушные тепловые насосы – первые в списке. Они охлаждают уличный воздух, получая таким образом низкопотенциальное тепло. Данные тепловые насосы довольно просты в установке – не требуется проводить земляные работы, но у них есть недостаток: их эффективность и тепловая мощность зависит от температуры уличного воздуха. Чем холоднее на улице, тем хуже они работают. К сожалению, без резервного котла в средних и северных широтах России они не могут являться полноценным теплогенератором.

Принцип работы водяного теплового насоса

Грунтовый тепловой насос отбирает тепло у почвы. Этот тип тепловых насосов также способе круглый год отапливать дом (и быть единственным котлом в коттедже – тоже), и имеет довольно высокую эффективность. Система отбора низкопотенциаьного тепла здесь следующая: либо бурятся скважины, в которые опускаются геотермальные зонды (по которым по замкнутому контуру циркулирует теплоноситель, нагреваясь от грунта через стенки трубы), либо такой же контур раскладывается в горизонтальной плоскости (почти как теплый пол) в грунте. У каждого есть свои плюсы и минусы.

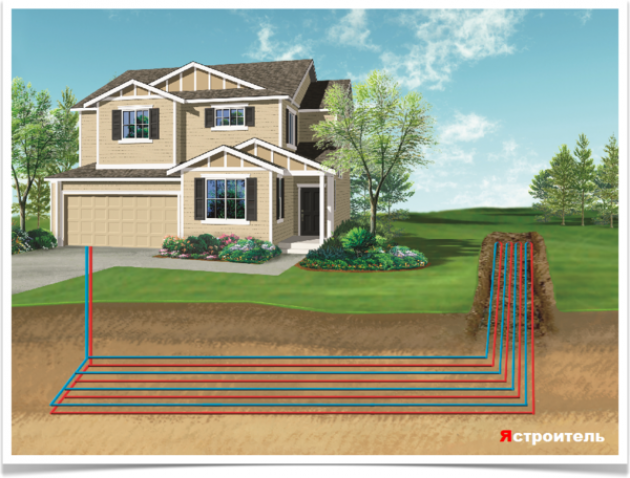

Грунтовой тепловой насос с горизонтальным коллектором

Грунтовой тепловой насос с вертикальными скважинами

В целом, при правильном подходе, тепловой насос – удобный агрегат для отопления коттеджа, а в некоторых случаях он быстро окупается, несмотря на высокую первоначальную стоимость.

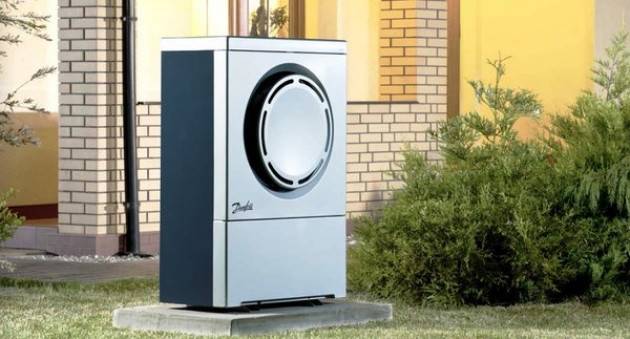

Пример котельной с тепловым насосом DANFOSS для отопления и нагрева горячей воды

Холодильник и его контуры

Для справки. Бытовые холодильники бывают одноконтурные и двухконтурные. Если контур охлаждения один, то он «обслуживает» и холодильное, и морозильное отделения. Плюс каждому холодильнику присваивают от 0 до 4 звезд-снежинок. Чем их больше, тем ниже температуру можно выставлять в морозилке.

Так вот у моделей с одноконтурным охлаждением и 4-звездочной морозильной камерой температура устанавливается в зависимости от холодильного отделения. Именно в нем находится датчик температуры. А это отделение нагревается гораздо медленнее морозильного.

Чтобы поддерживать «холодную погоду» в морозилке на оптимальном уровне, нагревательные элементы искусственно повышают температуру в холодильной камере. В таком случае быстрее срабатывает датчик, запускающий процесс охлаждения.

Получается, сначала нужно что-то нагреть, чтобы что-то другое заморозить.

Основные элементы конструкции тепловых насосов

Для того чтобы установка получения энергии работала согласно принципам работы теплового насоса, в его конструкции должны присутствовать 4 основных агрегата, это:

• Компрессор.
• Испаритель.
• Конденсатор.
• Дроссельный клапан.

Важным элементом конструкции теплового насоса является компрессор. Его основная функция — повышение давления и температуры паров, образующихся в результате кипения хладагента. Для климатической техники и тепловых насосов в частности применяются современные спиральные компрессоры.

В качестве рабочего тела, осуществляющего непосредственный перенос тепловой энергии, используются жидкости с низкой температурой кипения. Как правило, используется аммиак и фреоны (+)

Такие компрессоры рассчитаны на эксплуатацию при минусовых температурах. В отличие от других разновидностей спиральные компрессоры производят мало шума и работают, как при низких температурах кипения газа, так и при высоких температурах конденсации. Несомненным преимуществом считаются их компактные размеры и небольшой удельный вес.

Практически вся энергия теплового насоса затрачивается на транспортировку тепловой энергии извне внутрь помещения. Так на работу систем уходит около 1 энергетической единицы при производстве 4 — 6 единиц (+)

Испаритель как конструктивный элемент представляет собой емкость, в которой происходит превращение в пар жидкого хладагента. Хладагент, циркулируя по замкнутому контуру, проходит через испаритель. В нем хладагент разогревается и превращается в пар. Образующийся пар под низким давлением направляется в сторону компрессора.

В компрессоре пары хладагента подвергаются действию давления и их температура возрастает. Компрессор перекачивает под большим давлением разогретый пар в сторону конденсатора.

Компрессор сжимает циркулирующую по контуру среду, в результате чего увеличивается ее температура и давление. Затем сжатая среда поступает в теплообменник (конденсатор), где охлаждается, передавая тепло воде либо воздуху

Следующий конструктивный элемент системы — конденсатор. Его функция сводится к отдаче тепловой энергии внутреннему контуру отопительной системы. Серийные образцы, изготавливаемые промышленными предприятиями, оснащаются пластинчатыми теплообменниками. Основным материалом для таких конденсаторов служит легированная сталь или медь.

Для самостоятельного изготовления теплообменника подойдет медная трубка диаметром полдюйма. Толщина стенок труб, используемых для изготовления теплообменника, должна быть не менее 1 мм

Терморегулирующий, или иначе дроссельный, клапан устанавливается в начале той части гидравлического контура, где циркулирующая среда высокого давления преобразуется в среду с низким давлением. Точнее дроссель в паре с компрессором делят контур теплового насоса на две части: одну с высокими параметрами давления, другую — с низкими.

При прохождении через расширительный дроссельный вентиль циркулирующая по замкнутому контуру жидкость частично испаряется, вследствие чего давление вместе с температурой падают. Затем поступает в теплообменник, сообщающийся с окружающей средой. Там захватывает энергию среды и переносит ее обратно в систему.

С помощью дроссельного клапана происходит регулирование потока хладагента в сторону испарителя. При выборе клапана нужно учитывать параметры системы. Клапан должен соответствовать этим параметрам.

Виды теплонасосов: нюансы работы теплообменника фреон-вода

Природный источник энергии может представлять собой систему скважинного типа, грунтового или водоемного. Каждый вариант уникальный. Отличается принцип работы и монтаж.

Когда источником энергии является скважина, необходимо пробурить соответствующее отверстие в земли. В 1 м источника можно добыть 50-60 Вт энергии. Для нормальной работы теплонасоса потребуется 20 м.

Особенности получения энергии со скважины:

1. Главные плюсы – компактность и большая теплоотдача;
2. Минус – сложности при бурении скважины.

Когда источником тепла выступает грунт, то труба залегает на глубину ниже уровня промерзания земли. Для укладки трубы можно вырыть котлован или траншею.

Для нормальной работы теплонасоса требуется 35-50 м трубы

Если поблизости размещены водоемы, то можно положить трубу в источник воды. Главное требование – достаточная глубина. В 1 кв м воды можно получить 30 Вт энергии. Для фиксации труб на глубине к ним прикрепляется груз.

В некоторых случаях в качестве источника используют воздух. Такой насос содержит хладагент. В этом случае подходит фреон из холодильника. Вещество забирает тепло из воздуха и отдает помещению.

Принцип работы и составные части теплового насоса

В принципе, работа теплового насоса представляет собой совместное функционирование трех замкнутых контуров, которые взаимодействуют между собой:

• Первый, по которому циркулирует теплоноситель, забирающий тепловую энергию из низкотемпературной окружающей среды (почвы, воды, воздуха);
• Второй, в котором циркулирует жидкость с низкой температурой испарения (например, фреон), забирает эту энергию, с помощью процессов испарения и конденсации увеличивает температуру и отдает тепло третьему контуру;
• Третий контур представляет собой ни что иное, как систему отопления дома (чаще всего теплые полы), он забирает тепловую энергию из конденсатора и отдает помещению.
• По такому принципу работают все тепловые насосы, но в устройствах типа «грунт, вода/вода» в первом и третьем контурах жидкий теплоноситель, в устройствах «воздух/вода» — вместо первого контура наружный воздух, а в устройствах «воздух/воздух» и вместо первого и третьего контуров воздух наружный и помещения соответственно.

Для того чтобы такая система работала необходимы такие основные элементы:

• Испаритель –в котором под воздействием тепловой энергии теплоносителя первого контура , через теплообменник, происходит нагревание и испарение жидкого хладагента (фреона);
• Компрессор, который сжимает парообразный хладагент (при этом происходит выделение тепловой энергии);
• Конденсатор, в котором теплый сжатый хладагент с помощью теплообменника отдает свою энергию теплоносителю третьего контура, а сам конденсируется (превращается в жидкость).
• Терморегулирующий вентиль или клапан (ТРВ).

Все эти элементы соединены между собой герметичным трубопроводом второго контура. Испаритель, кроме того, должен иметь возможность подсоединения к первому контуру, а конденсатор – к системе отопления дома.

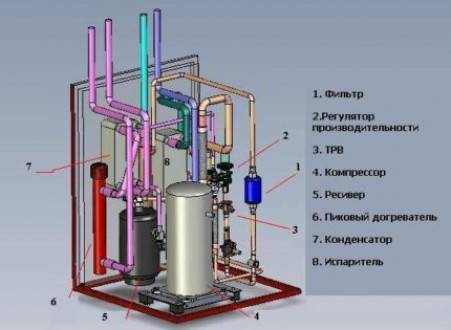

Рис. 1 Основные элементы теплового насоса

5 основных выгод для владельцев установок

К преимуществам систем обогрева с тепловыми насосами относят такие:

1. Экономическая эффективность. При затратах 1 кВт электрической энергии можно получить 3-4 кВт тепловой. Это усредненные показатели, т.к. коэффициент преобразования тепла зависит от типа оборудования и особенностей конструкции.
2. Экологическая безопасность. При работе тепловой установки в окружающую среду не попадают продукты сгорания или другие потенциально опасные вещества. Оборудование озонобезопасно. Его применение позволяет получить тепло без малейшего вреда для экологии.
3. Универсальность применения. При установке систем отопления, работающих от традиционных источников энергии, владелец дома попадает в зависимость от монополистов. Солнечные батареи и ветрогенераторы не всегда рентабельны. Зато тепловые насосы можно устанавливать где угодно. Главное – правильно выбрать тип системы.
4. Многофункциональность. В холодное время года установки отапливают дом, а в летнюю жару способны работать в режиме кондиционеров. Оборудование применяют в системах ГВС, подключают к контурам теплых полов.
5. Безопасность эксплуатации. Теплонасосам не требуется топливо, при их работе не выделяются токсичные вещества, а предельная температура узлов оборудования не превышает 90 градусов. Эти отопительные системы не опаснее холодильников.

Идеальных приборов не существует. Тепловые насосы надежны, долговечны и безопасны, но их стоимость напрямую зависит от мощности.

Качественное оборудование для полноценного обогрева и горячего водоснабжения дома 80 м.кв. обойдется примерно в 8000-10000 евро. Самоделки маломощны, их можно использовать для отопления отдельных комнат или подсобных помещений.

Эффективность установки зависит от теплопотерь дома. Оборудование имеет смысл устанавливать только в тех зданиях, где обеспечен высокий уровень изоляции, а показатели теплопотерь не выше 100 Вт/м.кв.

Теплонасосы способны прослужить 30 лет и более. Особенно рентабельно их применение для ГВС, а также в комбинированных отопительных системах, включающих теплые полы.

Оборудование надежно и редко ломается

Если оно самодельное, то важно подобрать качественный компрессор, лучше всего – от холодильника или кондиционера проверенной марки

Экологичность и безопасность ↑

Для тех, кто заботится об экологической безопасности своего жилища, идеальным вариантом комфортной отопительной системы может стать именно тепловой насос, принцип работы которого не предусматривает выброса в атмосферу таких вредных соединений, как CO, СO2, SO2, PbO2, NOх.

Что же касается возможности взрыва или возникновения пожара, то, при нормальной изоляции электрических проводов, ее нет. Чего, к сожалению, нельзя сказать о котлах на жидком топливе или природном газе. Система теплового насоса сконструирована таким образом, что перегрев ее деталей, достаточный для взрыва или воспламенения, невозможен.
