Как делается расчёт потребляемой мощности
Рассчитать приблизительное сечение кабеля можно и самостоятельно — необязательно прибегать к помощи квалифицированного специалиста. Полученные в результате расчётов данные можно использовать для покупки провода, однако, сами электромонтажные работы следует доверять только опытному человеку.
Последовательность действий при расчёте сечения такова:
- Составляется подробный список всех находящихся в помещении электрических приборов.
- Устанавливаются паспортные данные потребляемой мощности всех найденных устройств, после чего определяется непрерывность работы того или иного оборудования.
- Выявив значение потребляемой мощности от устройств, работающих постоянно, следует суммировать это значение, добавив к нему коэффициент, равный значению периодически включающийся электроприборов (то есть, если прибор будет работать всего 30% времени, то следует прибавить треть от его мощности).
- Далее ищем полученные значения в специальной таблице расчёта сечения провода. Для большей гарантии рекомендуется к полученному значению потребляемой мощности добавить 10-15%.
Для определения необходимых вычислений по подбору сечения кабелей электропроводки согласно их мощности внутри сети важно использовать данные о количестве электрической энергии, потребляемой устройствами и приборами тока. На этом этапе необходимо учесть очень важный момент – данные электропотребляемых приборов дают не точное, а приближенное, усредненное значение
Поэтому к такой отметке необходимо добавлять около 5% от параметров, указанных компанией-производителем оборудования
На этом этапе необходимо учесть очень важный момент – данные электропотребляемых приборов дают не точное, а приближенное, усредненное значение. Поэтому к такой отметке необходимо добавлять около 5% от параметров, указанных компанией-производителем оборудования.
Большинство далеко не самых компетентных и квалифицированных электриков уверены в одной простой истине – для того, чтобы правильно провести электрические провода для источников освещения (к примеру, для светильников), необходимо брать провода с сечением, равным 0,5 мм², для люстр – 1,5 мм², а для розеток – 2,5 мм².
Об этом думают и так считают только некомпетентные электрики. Но что, если, например, в одном помещении одновременно работают микроволновка, чайник, холодильник и освещение, для которых нужны провода с разным сечением? Это может привести, к самым разным ситуациям: короткому замыканию, быстрой порче проводки и изоляционного слоя, а также к возгоранию (это редкий случай, но все же возможный).
Точно такая же не самая приятная ситуация может произойти, если человек будет подключать к одной и той же розетке мультиварку, кофеварку и, допустим, стиральную машину.
Параллельное соединение проводов электропроводки
Бывают безвыходные ситуации, когда срочно нужно проложить проводку, а провода требуемого сечения в наличии нет. В таком случае, если есть провод меньшего, чем необходимо, сечения, то можно проводку сделать из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.
Например, есть три провода сечением 2, 3 и 5 мм2, а нужен по расчетам 10 мм2. Соединяете их все параллельно, и проводка будет выдерживать ток до 50 ампер. Да Вы и сами многократно видели параллельное соединение большего количества тонких проводников для передачи больших токов. Например, для сварки используется ток до 150 А и для того, чтобы сварщик мог управлять электродом, нужен гибкий провод. Его и делают из сотен параллельно соединенных тонких медных проволочек. В автомобиле аккумулятор к бортовой сети тоже подключают с помощью такого же гибкого многожильного провода, так как во время пуска двигателя стартер потребляет от аккумулятора ток до 100 А. А при установке и снятии аккумулятора необходимо провода отводить в сторону, то есть провод должен быть достаточно гибким.
Способ увеличения сечения электропровода путем параллельного соединения нескольких проводов разного диаметра можно использовать только в крайнем случае. При прокладке домашней электропроводки допустимо соединять параллельно только провода одинакового сечения, взятые из одной бухты.
Бронированный кабель ВБбШв
При обустройстве системы освещения прилегающей к дому территории как нельзя лучше подойдет бронированный силовой кабель ВБбШв. Он предназначен для работы в условиях переменного номинального напряжения, диапазон которого варьируется в пределах от 660 до 1000 В.
Влагоустойчивое изделие удобно прокладывать в земле, в ж/б трубах и в гофре на открытом воздухе при условии создания дополнительной защиты от прямого попадания световых лучей.
Токопроводящие жилы изделия выполнены из меди. Количество нитей может варьироваться в пределах от одной до пяти, каждая из которых может состоять из одной либо же большего числа проволок.
Сечение изделий ВБбШв колеблется в пределах от 1,5 мм2 до 240 мм2. В качестве внутренней изоляции и внешней оболочки используется поливинилхлорид.
Последние статьи
Сиреневый – трендовый цвет в оформлении интерьера
Современные тенденции в оформлении интерьера обязательно учитывают цвета
И в этом нет ничего удивительного, так как цвет – это не просто красиво, но ещё и важно для нашего психологического и даже…
Vidalista – эффективное средство повышения потенции
Проблемы с потенцией молодеют, и этот фактор является одним из наиболее печальных. Ведь если раньше «осечки» наблюдались преимущественно у людей в возрасте, то сейчас с этим сталкиваются и вполне…
Качественные ортопедические матрасы стали доступнее
Матрасы являются одними из самых важных составляющих спального места, и их подбор необходимо осуществлять максимально внимательно. Неправильно подобранный матрас может обернуться большими проблемами…
Обеспечение радиосвязи с каждым годом становится всё более актуальным. Эти средства коммуникаций устанавливаются на предприятиях, в офисах, заведениях, на объектах социальной сферы и много где ещё. С…
Зачем нужна регулировка света фар?
От того, насколько правильно отрегулирован свет фар, зависит безопасность езды на дороге. Ведь плохо настроенное освещение может стать причиной дорожно-транспортного происшествия и непредвиденных…
Bixti – бесплатные объявления в Улан-Удэ и других регионах России
Если раньше для того, чтобы подать объявление, необходимо было обращаться в газету, то теперь всё значительно упростилось. Это значительно повысило эффективность процесса, так как покупатели начали…
Форма кабеля и способы его прокладки
После того как было выбрано сечение кабеля для розеток, выбирают его форму. По форме они бывают:
- круглыми;
- плоскими;
- треугольными;
- пятиугольными.
Последние два относятся к трехфазным и имеют большое сечение, поэтому их можно не брать в расчет.
Для плоских нужны более широкие посадочные места, но глубина залегания у них меньше, чем у круглых, это бывает выгодно, когда штробы делают в прочном материале.
Другая особенность плоских кабелей – большая гибкость по узкой стороне, особенно если кабель одножильный.
Есть такое правило: радиус изгиба одножильного кабеля должен быть не менее 10 его радиусов, в то время как у многожильных эта требовательность снижается до 7,5 радиусов. Немецкие многожильные NYM способны изгибаться при 4 радиусах.
Расчет сечения медных проводов и кабелей
Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.
Как известно, вся нагрузка делится на две группы: силовую и осветительную.
В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).
Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.
Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.
Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.
Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.

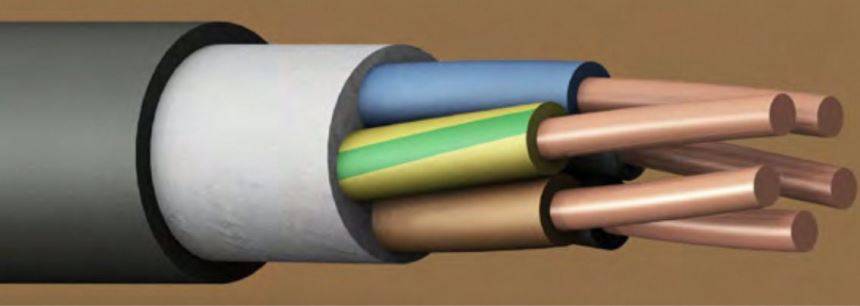

При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.
Выбор сечения кабеля по мощности
Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.
Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.
Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.
Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.
Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.
Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.
Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.
Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.
Таблица проводников под допустимый максимальный ток для их использования в проводке:
С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)
Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.
Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.
А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.
Зачем производится расчет
Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.
Безопасная эксплуатация заключается в том, что если вы выберете сечение, не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.
Поэтому к вопросу о выборе сечения провода необходимо отнестись очень серьезно.
Что нужно знать
Основным показателем, по которому рассчитывают провод, является его длительно допустимая токовая нагрузка. Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.
Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры.
Таблица потребляемой мощности/силы тока бытовыми электроприборами
| Электроприбор | Потребляемая мощность, Вт | Сила тока, А |
|---|---|---|
| Стиральная машина | 2000 – 2500 | 9,0 – 11,4 |
| Джакузи | 2000 – 2500 | 9,0 – 11,4 |
| Электроподогрев пола | 800 – 1400 | 3,6 – 6,4 |

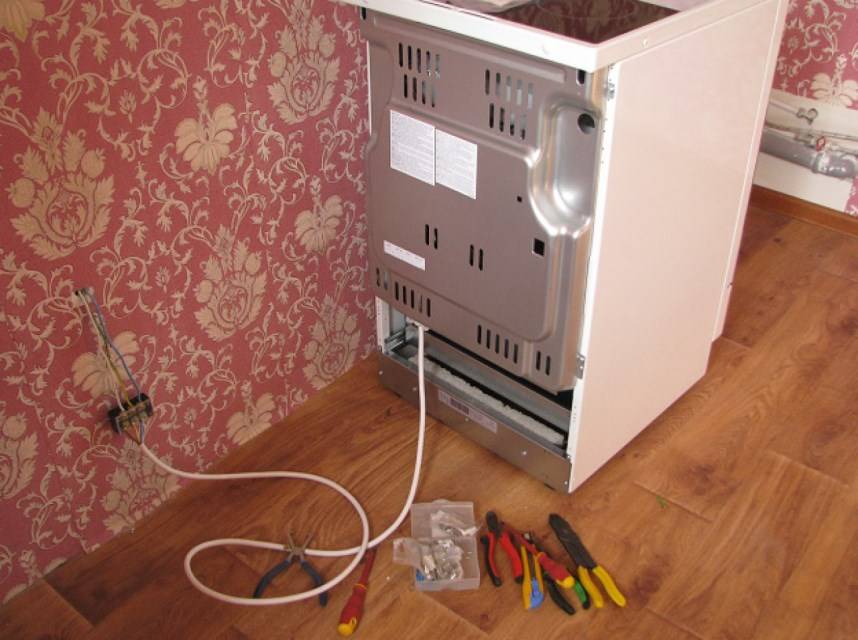

| Стационарная электрическая плита | 4500 – 8500 | 20,5 – 38,6 |
| СВЧ печь | 900 – 1300 | 4,1 – 5,9 |
| Посудомоечная машина | 2000 – 2500 | 9,0 – 11,4 |
| Морозильники, холодильники | 140 – 300 | 0,6 – 1,4 |
| Мясорубка с электроприводом | 1100 – 1200 | 5,0 – 5,5 |
| Электрочайник | 1850 – 2000 | 8,4 – 9,0 |
| Электрическая кофеварка | 630 – 1200 | 3,0 – 5,5 |
| Соковыжималка | 240 – 360 | 1,1 – 1,6 |
| Тостер | 640 – 1100 | 2,9 – 5,0 |
| Миксер | 250 – 400 | 1,1 – 1,8 |
| Фен | 400 – 1600 | 1,8 – 7,3 |
| Утюг | 900 –1700 | 4,1 – 7,7 |
| Пылесос | 680 – 1400 | 3,1 – 6,4 |
| Вентилятор | 250 – 400 | 1,0 – 1,8 |
| Телевизор | 125 – 180 | 0,6 – 0,8 |
| Радиоаппаратура | 70 – 100 | 0,3 – 0,5 |
| Приборы освещения | 20 – 100 | 0,1 – 0,4 |
После того как мощность будет известна расчет сечения провода или кабеля сводится к определению силы тока на основании этой мощности. Найти силу тока можно по формуле:
1) Формула расчета силы тока для однофазной сети 220 В:
расчет силы тока для однофазной сети
где Р — суммарная мощность всех электроприборов, Вт; U — напряжение сети, В; КИ= 0.75 — коэффициент одновременности; cos для бытовых электроприборов- для бытовых электроприборов. 2) Формула для расчета силы тока в трехфазной сети 380 В:
расчет силы тока для трехфазной сети
Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например, расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А — с сечением 2.5 мм2.
Какой провод лучше использовать
На сегодняшний день для монтажа, как открытой электропроводки, так и скрытой, конечно же большой популярностью пользуются медные провода.
- Медь, по сравнению с алюминием, более эффективна:
- она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;
- меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;
- проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.
Недостатком медных проводов является их высокая стоимость. Стоимость их в 3-4 раза выше алюминиевых. Хотя медные провода по стоимости дороже все же они являются более распространенными и популярными в использовании чем алюминиевые.
Как правильно выбрать сечение кабеля по мощности
Выбор сечения кабеля по мощности осуществляется очень аккуратно. Для начала необходимо найти технические характеристики устройства, к которому требуется подобрать кабель. Их можно найти:
- На самом приборе. Чаще всего характеристики прописаны на специальных наклейках или штильдиках, которые прикрепляются на аппарат;
- В инструкции по применению. На главной странице производитель нередко расписывает его параметры;
- В специальном паспорте.
Как такового слова «Мощность» на нём найти можно редко, поэтому определить ее можно по обозначению единицы измерения. Для этого также существуют определенные правила:
- Если устройство было произведено в российской, белорусской или украинской компании, то после значения будет обязательно стоять «Вт» или «кВт», так как мощность измеряется в ваттах или киловаттах;
- На оборудовании, которое производится на территории европейских, азиатских или американских организациях , обозначение мощности — W. В том случае если вам необходимо определить потребляемую мощность, а в большинстве случаях требуется именно она, то нужно искать слова TOT, реже TOT MAX.
Только после того, как вы определили мощность вашего устройства, можно начинать выбор сечения проводки. Стоит отметить, что для удобства необходимо, чтобы все единицы измерения мощности были одинаковыми, то есть если вы планируете рассчитывать в ваттах, то и все остальные параметры мощности должны быть переведены в них.
Для того чтобы подобрать сечение, нужно воспользоваться специальной таблицей.
Пользоваться ей нужно следующим образом:
- Соотнесите значение найденной мощности аппарата со значением в соответствующем столбике. Она может быть чуть больше или совпадать с мощностью вашего устройства. При этом не забывайте определить, сколько фаз в вашей сети, так как она может быть:
- Однофазной, в таком случае стандартом является 220 В;
- Для трехфазной норма является 380 В.
- После этого нужно смотреть соответствующее ей определение в самом первом столбике. Здесь обозначается необходимые сечения проводки для мощности вашего устройства.
Для правильного расчета используется таблица подбора сечения кабеля.
Расчет сечения провода для распределительного щитка
Остается один элемент электросети, который нужно собрать самостоятельно. Это – распределительный щиток. Для соединения между собой элементов внутри него понадобятся провода.
Некоторые проводники должны иметь определенную окраску. Нулевые рабочие проводники (N) окрашиваются в голубой цвет, нулевые защитные (РЕ) – в желто-зеленый. Жилы соответствующего назначения в кабелях окрашены в такие же цвета. Применение их для других целей не допускается.
Для определения номинального тока проводников необходимо пользоваться теми же формулами расчета, что и для кабелей, а сечение проводов можно выбрать из таблицы. Данные в ней применимы для проводов с поливинилхлоридной и резиновой изоляции, как для одножильных, так и многожильных.
| Сечение жилы, мм2 | Ток для открыто проложенных проводов | |
| медных | алюминиевых | |
| 0,5 | 11 | |
| 0,75 | 15 | |
| 1 | 17 | |
| 1,5 | 23 | |
| 2,5 | 30 | 24 |
| 4 | 41 | 32 |
| 6 | 50 | 39 |
| 10 | 80 | 60 |
| 16 | 100 | 75 |
| 25 | 140 | 105 |
| 35 | 170 | 130 |
| 50 | 215 | 165 |
| 70 | 270 | 210 |
Расчет сечения провода делается одновременно для фазных, нулевых и защитных проводников каждой группы. А допустимый рабочий ток проводов, использующихся для монтажа цепи от вводного кабеля до групповых автоматических выключателей, должен быть равен допустимому току вводного кабеля.
Материал проводников кабеля
Материал проводников определяет технико-экономические показатели кабельной линии.
Выберите материал проводников:
Суммарная мощность подключаемой нагрузки
Мощность нагрузки для кабеля определяется как сумма потребляемых мощностей всех электроприборов, подключаемых к этому кабелю.
Введите мощность нагрузки: кВт
Только для переменного тока
Коэффициент мощности cosφ определяет отношение активной энергии к полной. Для мощных потребителей значение указано в паспорте устройства. Для бытовых потребителей cosφ принимают равным 1.
Коэффициент мощности cosφ:
Способ прокладки кабеля
Способ прокладки определяет условия теплоотвода и влияет на максимальную допустимую нагрузку на кабель.
Выберите способ прокладки:
Количество нагруженных проводов в пучке
Для постоянного тока нагруженными считаются все провода, для переменного однофазного — фазный и нулевой, для переменного трехфазного — только фазные.
Выберите количество проводов:
Кабель с рассчитанным сечением не будет перегреваться при заданной нагрузке. Для окончательного выбора сечения кабеля необходимо проверить падение напряжения на токонесущих жилах кабельной линии.
Допустимое падение напряжения на нагрузке
Введите допустимое падение: %
Рассчитанное значение сечения кабеля является ориентировочным и не может использоваться в проектах систем электроснабжения без профессиональной оценки и обоснования в соответствии с нормативными документами!
Таблица сечения кабеля по мощности и току
Сечение
Токопроводящие жилы
мм.кв.
1,5
2,5
4
6
10
16
25
35
50
70
95
120
Сечение
токопроводящие жилы
мм.кв.
ток, А
Мощность, кВт
Ток, А
Мощность, кВт
2,5
4
6
10
16
25
35
50
70
95
120
Для чего нужен расчет сечения?
Электрические кабели и провода – основа энергетической системы, если они подобраны неправильно, это сулит множество неприятностей
Делая ремонт в доме или квартире, а особенно при возведении новой конструкции, уделите должное внимание схеме проводки и выбору корректного сечения кабеля для питания мощности, которая в процессе эксплуатации может возрастать
Специалисты нашей компании при монтаже стабилизаторов напряжения и систем резервного электропитания сталкиваются с халатным отношением электриков и строителей к организации проводки в частных домах, в квартирах и на промышленных объектах. Плохая проводка может быть не только в тех помещениях, где длительное время не было капитального ремонта, а также когда дом проектировался одним владельцем под однофазную сеть, а новый владелец решил «завести» трехфазную сеть, но уже не имел возможности подключить нагрузку равномерно к каждой из фаз. Нередко провод сомнительного качества и недостаточного сечения встречается в тех случаях, когда строительный подрядчик решил сэкономить на стоимости провода, а также возможны любые другие ситуации, когда рекомендуется делать энергоаудит.
Современный набор бытовых приборов требует индивидуального подхода для расчета сечения кабеля, поэтому нашими инженерами был разработан этот онлайн калькулятор по расчету сечения кабеля по мощности и току. Проектируя свой дом или выбирая стабилизатор напряжения, вы всегда можете проверить, какое сечение кабеля требуется для этой задачи. Все что от вас требуется, это внести корректные значения соответствующие вашей ситуации.
Обращаем ваше внимание, что недостаточное сечение кабеля ведет к перегреванию провода, тем самым существенно повышая возможность возникновения короткого замыкания в электрической сети, выходу из строя подключенного оборудования и возникновению пожара. Качество силовых кабелей и корректность выбора их сечения гарантирует долгие годы службы и безопасность эксплуатации
Расчет сечения кабеля для постоянного тока
Данный калькулятор хорош также тем, что позволяет корректно рассчитать сечение кабеля для сетей постоянного тока. Это особенно актуально для систем резервного питания на основе мощных инверторов, где применяются аккумуляторы большой емкости, а разрядный постоянный ток может достигать 150 Ампер и более
В таких ситуациях учитывать сечение провода для постоянного тока крайне важно, поскольку при заряде аккумуляторов важна высокая точность напряжения, а при недостаточном сечении кабеля могут возникать ощутимые потери и, соответственно, аккумулятор будет получать недостаточный уровень напряжения заряда постоянного тока. Подобная ситуация может послужить ощутимым фактором сокращения срока службы батареи. Источник
Источник
Расчет длины кабеля с помощью схемы
Расчет количества кабеля будет выполнить намного проще, если вы уже составили готовую схему.
Вот основные моменты, которые вы обязательно должны были указать на схеме:
- Необходимо указать точное количество всех выключателей, розеток и распределительных коробок, которые будут находиться в комнате. Также для более точного расчета длины кабеля необходимо правильно указать их высоту расположения от пола.
- Указать нужно не только места установки основного освещения, но и места для установки дополнительного освещения. К дополнительному освещению относят: бра, точечные светильники. Перед тем как рассчитать длину кабеля на электропроводку вам необходимо определиться с высотой потолка. Если потолок опускаться не будет, тогда запас должен составить 20 см. Если он опустится на 30 см, тогда запас должен составлять 50 сантиметров.
- При составлении схемы обязательно указывайте, какое сечение кабеля будет использоваться. Например, для освещения подойдет провод 3х1.5 мм. Для розеток лучше использовать мощный провод 3х2.5 мм. Для подключения мощных приборов в своем доме используйте провод 3х4 мм.
Как видите, чтобы произвести правильный расчет длины провода необходимо учитывать и его сечение. Тогда вы точно сможете определиться, сколько кабеля нужно на квартиру. С сечением для бытовых приборов лучше определиться еще перед составлением схемы. Это все, потому что мощные приборы лучше подключать сразу от щитка. требует обязательного расчета схемы.
После подготовки наглядного проекта вы поймете, сколько кабеля нужно на электроснабжение дома или квартиры. Еще лучше будет, если вы сразу произведете разметку на стенах. Для этого необходимо просто начертить линии и рассчитать суммарное количество каждого из проводов.
В каждый расчет вам также следует вносить некоторые корректировки. К основным корректировкам относят:
- Все количество проводов вам необходимо умножить на 1.2. Благодаря этому расчету у вас не возникнет ситуации с нехваткой проводов.
- Для выключателей запас длины обязательно должен составлять не менее 15 см.
- Если вы еще не определились, какой потолок у вас будет, тогда на запас лучше оставлять 50 см.
- Для проведения работ в распределительном щитке запас прочности должен составлять 50 см.
Как рассчитать сечения кабеля по мощности
При достаточном значении сечения кабеля электрический ток будет проходить до потребителя, не вызывая нагрева. Почему происходит нагрев? Постараемся объяснить максимально доступно. К примеру, в розетку включён чайник потребляемой мощностью 2 киловатта, но идущий к розетке провод может передать для него ток мощностью только 1 киловатт. Пропускная способность кабеля связана с сопротивлением проводника — чем оно больше, тем меньший ток может передаваться по проводу. В результате высокого сопротивления в проводке и происходит нагрев кабеля, постепенно разрушающий изоляцию.
При соответствующем сечении электрический ток доходит до потребителя в полном объёме, и нагревание провода не происходит. Поэтому, проектируя электропроводку, следует учитывать потребляемую мощность каждого электрического прибора. Это значение можно узнать из технического паспорта на электроприбор или из наклеенной на нём этикетки. Суммируя максимальные значения и используя нехитрую формулу:
и получаем значение общей силы тока. Pn обозначает указанную в паспорте мощность электроприбора, 220 – номинальный вольтаж. Для трехфазной системы (380 В) формула выглядит так:
Полученное значение I измеряется в Амперах, и на основании него и подбирается соответствующее сечение кабеля. Известно, что пропускная способность медного кабеля составляет 10 А/мм, для алюминиевого кабеля значение пропускной способности составляет 8 А/мм. Для того чтоб рассчитать сечение кабеля нужно величину тока разделить на 8 или 10, в зависимости от вида кабеля. Полученный результат и будет размером сечения кабеля.
Например рассчитаем величину сечения кабеля для подключения стиральной машины, потребляемая мощность которой составляет 2400 Вт. I=2400 Вт/220 В=10,91 А, округлив получаем 11 А.
Дальше, чтоб увеличить запас прочности, согласно правилу “пяти ампер” к полученному значению силы тока нужно прибавить еще 5 А: 11 А+5 А=16 А. Если учитывать, что в квартирах используют трехжильные кабеля и посмотреть по таблице, то к 16 А близкое значение 19 А, поэтому для установки стиральной машины потребуется провод, сечение которого не меньше 2 мм².
| Откры- то | в одной трубе | |||||
| двух одно- жильных | трех одно- жильных | четырех одно- жильных | одного двух- жильного | одного трех- жильного | ||
| 0,5 | 11 | – | – | – | – | – |
| 0,75 | 15 | – | – | – | – | – |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2 | 26 | 24 | 22 | 20 | 23 | 19 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 21 |
| 3 | 34 | 32 | 28 | 26 | 28 | 24 |
| 4 | 41 | 38 | 35 | 30 | 32 | 27 |
| 5 | 46 | 42 | 39 | 34 | 37 | 31 |
| 6 | 50 | 46 | 42 | 40 | 40 | 34 |
| 8 | 62 | 54 | 51 | 46 | 48 | 43 |
| 10 | 80 | 70 | 60 | 50 | 55 | 50 |
| 16 | 100 | 85 | 80 | 75 | 80 | 70 |
| 25 | 140 | 115 | 100 | 90 | 100 | 85 |
| 35 | 170 | 135 | 125 | 115 | 125 | 100 |
| 50 | 215 | 185 | 170 | 150 | 160 | 135 |
| 70 | 270 | 225 | 210 | 185 | 195 | 175 |
| 95 | 330 | 275 | 255 | 225 | 245 | 215 |
| 120 | 385 | 315 | 290 | 260 | 295 | 250 |
| 150 | 440 | 360 | 330 | – | – | – |
| 185 | 510 | – | – | – | – | – |
| 240 | 605 | – | – | – | – | – |
| 300 | 695 | – | – | – | – | – |
| 400 | 830 | – | – | – | – | – |
Расчет сечения кабеля
Площади сечения провода указаны в соответствующем стандарте. Их значение зависит от силы тока, материала ТПЖ и условий монтажа. Стоит помнить, что при эксплуатации кабеля, используя его максимальные возможности, жилы будут нагреваться до высоких температур.
Если в одном лотке использовать несколько таких проводов, то при совместном нагреве величина допустимого значения тока уменьшится до 30%.
Для того чтобы правильно посчитать сечение кабеля для домашних магистралей, необходимо посчитать общую сумму значений тока всех приборов, находящихся в квартире.
Формула для расчета имеет вид – P/V, где
- P – мощность приборов, которая указана в технических документах;
- V – напряжение в сети в 220 В.
Площадь сечения считается в миллиметрах. Например, один квадратный миллиметр алюминиевого провода может пропускать 4-6 Ампер. У медного кабеля этот показатель в пределах 10 Ампер.
Образец расчета. Имеется прибор с мощностью 4кВт. Используя вышеуказанную формулу, можно найти силу тока. 4000 Вт/220В = 18,18 А. Для того, чтобы обеспечить питание этого прибора необходимо проложить кабели с медными нитями сечением 1,8 мм2.
Лучше всего использовать значение выше и умножить полученное число на 1,5. Так получается, что наиболее благоприятный вариант для запитки этого прибора – медный кабель с сечением 2 мм2. Если используется не медный, а алюминиевый кабель, то толщина провода должна быть в 2,5 раза больше.
В интернете есть специальные таблицы, по которым можно подобрать сечение кабеля, не применяя формулы. Использование таблиц сильно упрощает задачу по расчету необходимого сечения кабеля. Достаточно лишь знать значения токов всех электрических приборов. При проектировании скрытой проводки табличные значения нужно умножать на коэффициент равный 0,8.
Если способ монтажа открытый, то лучше использовать провод, имеющий сечение от 4 мм2, так будет надежнее. Также предпочтительнее выбирать изделия, обладающие высокой механической прочностью.
По характеристикам сечения кабель для ввода в дом должен быть на ступень выше, чем сечение кабеля для обслуживания уже установленных электрических приборов.
В целях экономии такой кабель можно использовать лишь для ввода в дом и подключить его к клеммнику, а уже через автоматы отвести линии необходимого сечения.
Согласно Правил устройства электроустановок 7.1.34 каждая линия рассчитывается отдельно, ориентируясь на конкретную нагрузку. Но есть варианты, которые применяются для всех жилых объектов и имеют стандартные размеры сечения.
- Кабель ВВГнгLS 3х1,5 мм2 используют для монтажа электропроводки для сооружения линий освещения. Чтобы защитить линии, автомат ставят на 10А;
- Провод ВВГнгLS 3х2,5 мм2 подходит для установки штепсельных розеток, автомат устанавливают на 16А;
- Кабель ВВГнгLS 3х6 мм2 нужен для подключения бытовых приборов большой мощности. Автовыключатель ставят на 32А;
- Провод ВВГнгLS 3х6 мм2 чаще всего применяют для ввода в квартиру или частный дом. Перед вводом лучше рассчитать реальную нагрузку. И так как мощность потребителей возрастает, то желательно взять кабель ВВГнгLS 3х10 мм2.
Разновидности прокладки проводки
Выбор нужного провода зависит от вида прокладки, т.к. способ монтажа влияет на предъявляемые требования.
Открытая
Открытой называется прокладка кабеля непосредственно по строительным конструкциям. Она производится там, где нет возможности или необходимости прятать проводку в стене или потолке.
Так как открыто проложенный кабель ничем не защищен, необходимо оградить его от механических повреждений. Кроме того, в целях безопасности рекомендуется использовать провод сечением жилы не менее 4 мм².
Скрытая
Для устройства скрытой проводки в стене пробивают борозду, в которой прокладывают кабель, а затем заделывают ее и покрывают штукатуркой. При таком способе электрообеспечения к проводу предъявляются менее строгие требования, т.к. он изолирован как от внешних воздействий, так и от последствий перегрева.
Требования к домашней электрической сети регламентируются ПУЭ п. 7.1.34.
Как правильно выбрать кабель для розетки
Правила устройства электроустановок (ПУЭ) дают следующие строгие установки по верному использованию кабеля для розетки в помещении:
- Он должен быть медным (поскольку это наиболее безопасный вариант);
- Ему необходимо иметь заземление (внутри провода должно быть 3 или 5 жил);
- Сечение должно иметь размер 1.5 мм2 или больше (меньше запрещается).
Соблюдая эти правила, вы значительно уменьшаете риск возникновения пожара или другой неприятной ситуации, связанной с неправильным использованием проводки.
Оптимальные в соотношении цена-качество провода, которые можно устанавливать в жилом помещении:
- ВВГ;
- NYM;
- ВВГнг;
Помните, что от выбранного кабеля будет зависеть надёжность работы системы. Бытовая техника может сильно различаться по своей мощности, поэтому следуйте рекомендациям, описанным ниже.
Сечение кабеля имеет прямую зависимость от мощности, которая будет подключаться к электрической сети. Для гарантии безопасности можно определить самый мощный электроприбор в помещении и использовать все кабели, подходящие для этого прибора по параметрам. Например, при мощности в 2 кВт нужно покупать кабели ВВГ 2х1,5, либо же ВВГ 3х1,5. Каждый вариант должен сопровождаться заземлением.
Существует огромное количество различных видов кабеля для розеток, но специалисты советуют брать медные, ведь они значительно безопаснее в эксплуатации. Но стоит отметить, цена на данные изделия выше, чем на алюминиевые. В любом случае, не стоит экономить на этом товаре.
