Монтаж водопровода из полипропиленовых труб и схемы разводки

Подготовка схемы коммуникаций

Чтобы знать о том, какие трубы, куда и каким образом монтировать, сначала чертят схему водопровода. Нужно понять, что лучше подходит для дома: скрытый монтаж или наружный? Также, требуется решить, как монтировать коммуникации: последовательно или параллельно? Все это необходимо отразить на схеме, а потом посчитать, сколько материалов уйдет на выбранный вариант.

Например, при скрытом монтаже, когда трубы прячутся в стены, потребуется больше материалов, включая отделочные. Зато и выглядеть все будет эстетичнее. Так же и при параллельном монтаже нужно будет больше труб, чем при последовательном. Зато для каждого крана напор воды будет одинаковым. Помимо труб подходящей длины и диаметра, потребуются комплектующие — например, фитинги для соединения и клипсы для крепления.

При укладке по скрытой схеме сначала по всему протяжению водопровода потребуется сделать пазы (штробы). Вот тут пригодится перфоратор, да и «болгарка» лишней не будет.

Перед тем как начать долбить и резать разметим, где будут проходить трубы. Поскольку мы выполняем замену, места, где будут стоять смесители, место подключения унитаза, стиральной машинки, и т.д. у нас уже есть. Тем не менее, стоит еще раз хорошенько все продумать, возможно, есть смысл что-то передвинуть, что-то убрать или добавить.

Типовые схемы разводки водопровода

Проектировщики регулярно разрабатывают новые схемы относительно прокладки систем водоснабжения из полипропилена. Каждое решение реализуется с учетом финансовых возможностей заказчика и особенностей конкретного объекта.

В квартире

Разводка водопровода в квартирах обычно проводится классическим способом. Это однотипная схема для труб с холодной и горячей водой.

Разводка водоснабжения в квартире

Для обоих вариантов подключение домашней сети осуществляется путем врезки трубопроводного отвода в стояк централизованной магистрали. Потом выполняется установка:

• запорного (отсекающего) крана;
• фильтра грубой очистки;
• редуктора давления;
• счетчика;
• обратного клапана;
• фильтра тонкой очистки;
• распределительного коллектора (гребенки).

Коллектор необходим для равномерного распределения воды по сантехническим приборам. При наличии гребенки напор жидкости будет одинаковым во всех одновременно используемых смесителях.

В частном доме

Во многих коттеджах и других подобных домах организовывается автономное водоснабжение. В таких хозяйствах нередко планировка отличается от стандартных решений квартир.

Водоснабжение частного дома

Поэтому разводку полипропиленовых труб с холодной и горячей водой часто выполняют по индивидуально разработанным схемам. Однако в любом случае применяется принцип коллекторного распределения жидкости.

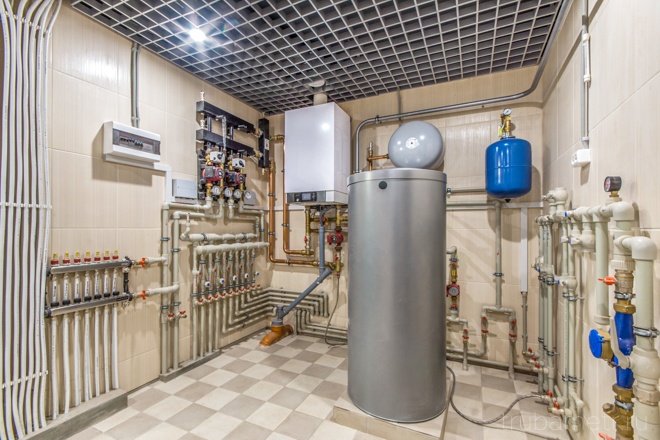

В частных домовладениях обычно бойлерная и/или котельная система подразумевает подвод исключительно холодной воды. В этом случае источником может служить как центральная магистраль, так и скважина, колодец или другой доступный водоисточник.

При такой и иной разводки водопровода всегда проводится установка отсекающих вентилей рядом с каждым сантехническим прибором. Если прокладывается автономная система, обязательно монтируются обводные линии возле каждого водопотребляющего оборудования.

Наличие вентилей и байпасов позволяет ремонтировать сантехнические приборы без остановки работы сети. Их установка также способствует быстрому переключению автономного режима на централизованное снабжение и наоборот.

Преимущества и недостатки ПП

Преимущества ПП труб при монтаже внутреннего отопления и водоснабжения очевидны и подтверждаются их безраздельным доминированием в этой сфере.

Свойствами, которые делают эту продукцию приоритетной для сборки внутридомовых коммуникаций, являются:

• бесшумность;
• прочность при ударах;
• легкость;
• устойчивость к коррозии;
• долговечность;
• герметичность соединений;
• дешевизна;
• невосприимчивость внутренних стенок к налетам.

Но полипропиленовые трубы обладают и негативными сторонами, которые доставляют неудобства при монтаже:

• отсутствие гибкости;
• сильное относительное удлинение при нагреве;
• необходимость наличия специнструмента при соединении отдельных изделий.

Специалисты, которые ежедневно проводят сборку ПП труб, давно выработали способы компенсации перечисленных недостатков, поэтому особых альтернатив полипропилену нет.

Этап второй. Сварка полипропиленовых труб

Сварка полипропиленовых труб

Для этой процедуры потребуются электрический лобзик (резка полипропилена) и специальное сварочное оборудование.

Сварочный аппарат

Шаг первый. Пока аппарат разогревается, проводятся необходимые замеры, трубы размечаются и нарезаются.

Ножницы для резки полипропиленовых труб

Шаг второй. Торцы изделий, которые планируется соединить между собой, тщательно зачищаются и обезжириваются.

Шаг третий. С помощью карандаша отмечается глубина вхождения каждого изделия в гильзу. Характерно, что при этом должен оставаться минимум миллиметровый зазор, поэтому трубы не упираются в соединительную муфту фитинга.

Ошибки при сварке полипропиленовых труб встык

Шаг четвертый. ПП трубу с фитингом надеваются на гильзу в соответствии со сделанными отметками, причем нагрев всех элементов должен происходить одновременно.

Длительность нагрева зависит не только от диаметра изделий, но и от глубины сварки (об этом можно узнать из приведенной ниже таблицы).

Таблица технологической паузы

Шаг пятый. По истечении определенного срока изделия снимаются и соединяются, с незначительным усилием насаживаясь друг на друга. Запрещено при этом поворачивать элементы по осевой линии.

Процесс сварки полипропиленовых труб

Шаг шестой. На протяжении нескольких секунд после соединения выполняется первичная корректировка, далее элементы окончательно фиксируются.

Сварка полипропиленовых трубСварка полипропиленовых труб

Если в месте соединения не осталось никаких зазоров, то его (соединение) можно считать качественным.

Изготовление сварочного аппарата

Ввиду того что более-менее хороший сварочный аппарат стоит свыше тысячи рублей, дешевле взять его в аренду или сделать самому. Если было выбрано последнее, то для работы следует подготовить:

• термальную пасту для компьютеров;
• утюг старой модели;
• болт, шайбу к нему;
• электрическую дрель;

• гильзу (насадку) нужного диаметра.

Последовательность действий должна быть следующей.

Шаг первый. С целью улучшения теплопередачи подошва утюга обрабатывается термальной пастой, затем фиксируется тефлоновая гильза. Расположение последней определяется заранее – широкой частью вверх или вниз.

Шаг второй. Спиливается острый «носик» для более удобной работы возле стен.

Шаг третий. Нагрев утюга проводится до тех пор, пока устройство не выключится во второй раз.

Шаг четвертый. Хорошо, если утюг оборудован термодатчиком – это позволит с точностью определить температуру нагрева. Но есть и более простой способ – посредством свинца. Этот металл плавится при 230ᵒС и выше, что примерно совпадает с требуемой для сварки температурой.

Дальнейшая технология пайки идентична описанной выше.

Монтаж

Монтаж систем водоснабжения из труб полипропилена выполняется на фитингах под муфтовую сварку.

Узнать больше о том, как выполняется монтаж водоснабжения из полипропиленовых труб, вам поможет видео в этой статье.

Инструмент

Для монтажа полипропилена своими руками вам понадобятся:

Изображение	Описание
Паяльник с терморегулятором	Паяльник с комплектом насадок под наиболее популярные размеры труб (обычно 16-32 или 16-40 мм). При наличии терморегулятора последний должен позволять выставить температуру в 260°С.
Ножницы для пластиковых труб	Ножницы для резки труб. В общем-то, полипропилен легко режется обычной ножовкой по металлу, но ножницы дают идеально ровный срез, в точности перпендикулярный продольной оси трубопровода.
Зачистки для армированного алюминием полипропилена	При использовании армированных алюминием труб — шейвер (зачистку с наружными ножами) или торцеватель (зачистку, ножи которой выбирают армирование через торец трубы). Первый инструмент применяется для внешнего армирования, второй — для армирующего слоя, расположенного в середине толщины стенки.

Пара слов о том, зачем нужна зачистка.

При длительном контакте с водой  алюминиевая фольга может разрушаться. Для трубы этот процесс будет означать расслоение стенок с катастрофическим падением прочности трубопровода.

Однако стоит убрать армирующий слой из области сварного соединения, сварить фитинг непосредственно с внутренней оболочкой трубы — и про проблему можно забыть.

Расслоение трубопровода на фитинговом соединении

Технология

1. Паяльник с насадкой нужного размера включается в сеть и греется до рабочей температуры;
2. Армированная алюминием труба зачищается шейвером или торцевателем;

На фото — зачищенная шейвером труба

1. Раструб фитинга и конец трубы совмещаются с насадкой на несколько секунд;
2. Затем они снимаются с насадки, и труба вставляется в фитинг;
3. Соединение фиксируется в течение нескольких секунд;
4. После полного охлаждения оно готово к эксплуатационным нагрузкам.

Порядок монтажа соединения на полипропиленовом водопроводе

Время нагрева и фиксации трубы определяется ее размером и подбирается из следующей таблицы:

Размер трубы, миллиметры	Время нагрева на насадке паяльника, секунды	Время фиксации соединения, секунды
50	18	6
40	12
32	8
25	7	4
20	6

Последствия перегрева при пайке: пластик выдавился внутрь трубы

Монтаж труб на ГВС имеет еще одну особенность, связанную с удлинением труб при повышении температуры. Длинные прямые участки снабжаются компенсаторами — П-образными изгибами или кольцевыми вставками. Ближние к компенсатору точки крепления должны быть скользящими, обеспечивающими свободное удлинение трубопровода по направлению к компенсатору.

Устройство температурных компенсаторов на полипропиленовых трубопроводах

Соединение труб и фитингов

Как сделать водопровод из полипропилена своими руками? Для этого не нужно навыков сантехнических работ. Ведь закручивать гайки, устанавливая уплотнительные кольца, а также наматывать ленту ФУМ или лен не придется. Достаточно в магазине приобрести специальное паяльное устройство и научиться им пользоваться.

Схема процесса изготовления водопровода из полипропилена.

Как паять

Устройство для пайки полипропиленового водопровода включается в розетку. Требуется дождаться, чтобы оно прогрелось. Выставляется ручкой регулятора температура пайки 260 °C.

Устройство для пайки полипропиленового водопровода.

Для каждого диаметра труб изготавливается своя насадка, которая имеет два конца: толстый и тонкий. На ее тонкий конец одевается фитинг.

Одновременно внутрь толстого конца насадки вставляется труба на определенную глубину:

• на 12 мм – для диаметра трубы 16 мм;
• 14 мм – для d=20 мм;
• 16 мм – для d=25 мм.

Поэтому начинающие мастера отмечают это расстояние карандашом на трубе. Чтобы это получалось быстро, мерить можно, ориентируясь приблизительно по длине насадки, не прикасаясь к ней. Но первые отметки лучше делать по линейке. Если вы трубу вставите дальше, чем нужно, то ее торец сплющится. Придется его отрезать.

Через пять секунд снимаете детали с нагрева и соединяете их. Они должны плотно войти одна в другую, после чего крутить ими и поправлять положение нельзя. Если вы это сделали, соединение будет негерметичным.

Схватывание происходит через 4–6 секунд. Но держать лучше дольше: 8–10 секунд.

Отпускаете. Соединением можно пользоваться после полного затвердевания: 2–4 минуты в зависимости от диаметра трубы.

Таким же способом спаиваете остальные фитинги и отрезки труб, превращая их в единую систему.

Таблица времени сварки для полипропиленовых труб.

В зависимости от особенностей паяльника и производителя труб необходимая температура и время пайки могут отличаться от стандарта. В инструкции каждого устройства указываются эти параметры.

Допускается устанавливать температуру от 260 до 300 °C. Для диаметра труб 25 мм время больше на 1–2 секунды, чем для 20 мм.

Как набить руку

Первый раз нужно взять кусок трубы и фитинг для тренировки.

Лучше использовать прямую муфту или тройник в качестве фитинга. Тогда через него будет видно внутреннюю часть трубы после соединения обеих деталей.

Если вы передержали трубу на паяльнике, то ее внутренний диаметр станет меньше, что недопустимо. На это лучше глянуть через отверстие фитинга, после стыковки элементов.

Когда вы недостаточно прогрели детали, тогда будет тяжело их вставить друг в друга.

Потренировавшись, выберите оптимальную температуру и время, чтобы собрать весь водопровод.

Что нужно учесть

В инструкции к паяльному устройству пишется, что соединяемые детали должны быть обезжирены. Но трубы, фитинги продаются сухие и чистые. Если вы их не хранили в грязных местах и работаете в новых перчатках, то тратить драгоценное время на обезжиривание не нужно. Ваша аккуратность приведет к быстрому монтажу.

Недостатком технологии пайки полипропиленовых труб является то, что соединения получаются неразборные.

Устройство стоит от 1500 рублей. Но некоторые продавцы дают его напрокат за 100 рублей в сутки и дороже.

Если вы делаете монтаж водопровода из полипропиленовых труб своими руками, то приобретите специальные ножницы.

Чтобы уберечь руки от ожога, пользуйтесь перчатками из комплекта паяльника или купите их в магазине. Они должны быть матерчатыми с прорезиненной рабочей частью.

Трубы для горячей воды могут иметь сверху слой фольги. Для его снятия продается приспособление. Оно надевается на трубу и несколько раз проворачивается, пока фольга не снимется. Процесс напоминает заточку карандаша. Но такие трубы встречаются редко. Сейчас армированный слой из фольги или стекловолокна производители скрывают внутри. Поэтому паяются такие изделия так же, как трубы для холодной воды.

Полипропиленовые фитинги с резьбовой частью применяются лишь в местах подключения потребителей, счетчиков, гидроаккумулятора, насоса.

Как соединить полипропиленовые трубы?

Для соединения отрезков труб из полипропилена используется пайка. Она выполняется при помощи специального паяльника. Пользоваться таким устройством несложно. Этому может очень быстро научиться любой, даже самый неопытный сантехник.

Процесс пайки полипропиленовых труб выглядит следующим образом. Сначала нужно подготовить детали, которые следует спаять. Для этого на стене намечаются участки крепления труб.

После чего при помощи уровня проверяется правильность наметки, затем на стену устанавливаются так называемые клипсы или крепежные опоры. Затем нужно отмерить куски трубы, которые нужно будет соединить, после чего отрезать их резаком или специальными ножницами.

Теперь можно приступать к пайке. Сначала нужно выбрать насадку на паяльник. В комплекте с устройством идет несколько таких элементов.

Паяльник для монтажа полипропиленовых труб можно взять в аренду. В комплекте с ним идут и насадки для разных диаметров труб и фитингов

Они различаются диаметром рабочей поверхности. Подбирается насадка в соответствии с сечением трубы и фитинга. Деталь устанавливается на место и включается паяльник. На корпусе устройства обязательно присутствует регулятор температуры, при помощи которого можно контролировать разогрев насадок.

Для работы с полипропиленом рекомендуется выбирать диапазон 250-270ºС.

Фитинг и трубу надевают на соответствующие разогретые насадки паяльника и греют примерно 5-10 секунд. Это зависит от диаметра элементов. Чем он больше, тем время разогрева, соответственно, длиннее.

После того, как детали прогреются, их снимают с насадок и немедленно прижимают друг к другу. При этом нельзя производить скручивающее движение. Элементы не вращают, а придавливают один к другому.

В таком положении их удерживают примерно полминуты. За это время пластик успеет застыть и можно будет убрать руки. После полного остывания полипропилена образуется прочное монолитное соединение двух узлов.

Признак качественно выполненной работы – равномерный буртик, который виден по всей окружности трубы. Он есть и внутри фитинга, просто там его не удается увидеть.

Детали разогреваются до нужной температуры на насадках паяльника, после чего крепко прижимаются одна к другой

Буртик образуется при разогреве детали. Если он равномерный, значит разогрев происходил нормально. При неравномерном прогреве деталей высота буртика будет разной. Там, где она меньше всего, впоследствии вероятно появление течи.

Важный момент – качество насадок для паяльника. Они покрываются тефлоном, чтобы к ним не прилипал пластик. В процессе работы слой тефлона истончается и даже пропадает.

Специалисты настоятельно не рекомендуют пользоваться насадками, частично покрытыми антипригарным покрытием. Связано это с тем, что при разогреве пластик обязательно прилипнет к тем участкам насадок, которые не покрыты тефлоном.

Это не значит, что деталь невозможно будет снять с насадки. Она прекрасно снимется, но вот соединение будет некачественным. Очень велика вероятность того, что там, где элемент прилип к насадке, впоследствии появится течь.

Монтаж труб из пластика

А теперь поэтапные действия:

Необходимо отмерить, а затем отрезать участок трубы нужной длины. Торец очистить от крошек и заусенцев. Маркером надо отметить глубину входа в трубу фитинга. Глубина непосредственно зависит от габаритов фитинга

Особое внимание нужно уделять тому, чтобы не допустить надвижения фитинга до упора. Чтобы не происходило сужение внутри трубы в местах соединения – между торцом и выступом в фитинге нужно оставлять промежуток

Также маркером наносится метка на трубе и фитинге в местах их соединения, чтобы избежать возможного перекоса. Насадка паяльника для труб нагревается, только после чего на нее можно надевать фитинг и трубу

Нагреваться элементы должны одновременно, после чего насаживаться очень плотно.

Разогрев элементов соединения при помощи паяльника с насадками

1. Между собой элементы соединяются только после полного разогрева и снятия с насадки. Насаживать деталь на деталь необходимо с усилием, без проворотов вдоль осевой линии. Застывает труба примерно за 20-30 секунд¸ потому все нужно делать по возможности быстро и точно.
2. По той же схеме собираются все остальные составляющие, поэтапно, по разработанной заранее схеме.

Мастер за работой. А вы чем хуже?

Итак, подведем итог

Ну что ж, как видите, ничего сложного в самостоятельно собранном водопроводе или системе отопления нет! Казалось бы – рулетка, паяльник для пластиковых труб с насадками различного диаметра, маркер, соединительные элементы – и вперед!

Все так и есть при наличии инструментов, внимания, и правильно поставленных от природы рук. Однако, монтаж пластмассовых труб нагляднее будет смотреться на видео, коего в сети предостаточное множество.

Все в ваших руках! Действуйте! И удача обязательно вам улыбнется!

Область применения и характеристики труб ПНД

Материал, из которого изготавливаются такие трубы – плотный качественный полиэтилен, благодаря которому изделия получаются достаточно прочными и гибкими. В отличие от тяжелых металлических труб, трубы ПНД наделены небольшим весом, что позволяет легко их устанавливать самостоятельно, без посторонней помощи. Катодное покрытие, в отличие от тех же металлических изделий, этим трубам тоже не нужно. Приятно также и то, что особенного обслуживания они не требуют. Давайте рассмотрим их основные достоинства:

1. Трубы устойчивы к множеству химических соединений и агрессивным средам: кислотам, щелочам.
2. Коррозия изделиям из полиэтилена совсем не грозит, а изолировать их не нужно.
3. Если вода внутри труб замерзнет и начнет расширяться, они не повредятся, так как материал достаточно прочный и устойчив к механическим воздействиям. Размер труб может увеличиваться на 5–7% от изначального состояния, а после этого без потерь свойств вернуться в исходное положение.
4. Отличная переносимость гидроударов.
5. Им не страшны ни гниение, ни бактерии и грибки, которые могут поражать разные материалы.
6. Достаточно эластичны, что позволяет применять их в сейсмически опасных зонах. Впечатляет то, что они разрываются при удлинении в шесть раз!
7. Относительно небольшая стоимость.
8. Небольшой вес и удобная и дешевая транспортировка, которая обойдется в 2 или 3 раза дешевле, чем перевозка тяжелых труб из металла.
9. Простота в работе, сборке и монтаже труб самостоятельно, все это можно выполнить без помощи экспертов.
10. Эксплуатационный срок труб ПНД – больше 50 лет.
11. Полиэтилен – диэлектрический материал, т.е. не проводящий электрический ток, а значит, трубы, выполненные из него, тоже ток не проводят.
12. В отличие от металлических труб, в ходе эксплуатации трубы не накапливают на стенках ил и накипь, а также на их поверхности редко образовывается конденсат.

Единственный момент, который следует отметить: материал начинает размягчаться, когда температура достигает 80˚C. Поэтому использовать трубы для горячего водоснабжения не рекомендуется. Но свое применение они нашли в таких сферах:

• устройство канализации;
• проводка водопровода холодной воды;
• защита электрических высоковольтных проводов от воды и других внешних факторов.

Существует два вида полиэтиленовых труб низкого давления:

1. Напорные трубы – для водяных систем и газопроводов.
2. Безнапорные трубы – для ливневых стоков и устройства канализации.

Если говорить о толщине стенок ПНД труб, то она может варьироваться от 2 мм до 72 мм. Диаметр у них тоже бывает разный – от 20 мм до 1200 мм. Размер изделия подбирается в зависимости от того, где будут использоваться трубы и каково их назначение. Если вам нужно обеспечить подачу воды в доме или на даче, то идеальным вариантом будут трубы, сечение которых варьируется от 20 мм до 30 мм, а соединять их можно посредством пластмассовых или компрессионных латунных фитингов. Когда же вам нужно проложить канализацию, то подходящими трубами для вас будут изделия, диаметр которых от 90 мм до 160 мм. Скреплять их желательно муфтами, дополняя уплотнительные кольца.

Чтобы правильно выполнить монтаж труб ПНД, важно знать, каким образом их нужно соединять между собой. В зависимости от диаметра и размера, определяют три различных метода, как соединить трубы:

1. Стыковая сварка – неразъемный вид монтажа, осуществляемый при помощи специального аппарата.
2. Соединение при помощи электромуфтовой сварки.
3. Соединение через фитинги и фланцы – разборный метод монтажа труб.

Давайте рассмотрим, в чем заключается каждый из методов соединения, как он делается, и для чего используют тот или иной способ.

Особенности и нюансы практического использования пропиленовых труб

Промышленность выпускает трубы для водопровода, газопровода, канализации, отопительных и вентиляционных систем. Стандартная длина для наружных работ – 5 погонных метров. Есть модели для внутренних работ – размером от 0.3 до 2 метров.

Диаметр труб в пределах от 40 до 150 и больше миллиметров.

Чаще всего встречаются многослойные полипропиленовые трубы: два наружных слоя – полимер, внутренний – стекловолокно, средние – алюминиевые прослойки.

Механические свойства:

• Предельно выдерживаемая температура – 145°С;
• Плотность полимера – 0,9 грамм/куб см;
• Выдерживает нагрузку на разрыв – 25 ньютон/кв. мм;
• Предел текучести – до 50%;
• Теплоемкость – 2000 Дж кгС.

Плюсы и минусы в эксплуатации:

• В 9 раз легче металла – удобен в транспортировке, погрузке и монтаже;
• Срок службы от 50 лет и выше;
• Высокий уровень шумопоглощения;
• Металлическая часть полностью скрыта полипропиленом, поэтому устойчива к коррозии.

• Слабое противостояние ультрафиолету – наружные магистрали следует укрывать в траншеи или деревянные короба;
• Линейное тепловое расширение требует дополнительного устройства компенсаторов при разводке пластиковых труб.

Классификация:

Код	Материал	Свойства	Целевое назначение
PPH	Гомополимер	Не переносит высоких температур	Для внутренних разводок канализации
PPB	Блок сополимер	Термоустойчив	Для теплых полов и водопровода
PPR	Рандом сополимер	универсальный	Для отопления и горячего водоснабжения

Маркировка:

1. PN 10 – для установки инженерных систем холодного водоснабжения.
2. PN 16 – применяют для транспортных газовых магистралей или жидкостей до 60°С.
3. PN 20 – для горячего водоснабжения и отопительных систем до 95°С.
4. PN 25 – используются в промышленности для транспортировки пара и горячих смесей, а также в коммунальном хозяйстве, при обустройстве теплого пола и отопления.

На заметку: Расценки на трубы различны в зависимости от предназначения.

Основополагающие условия для качественного монтажа

Есть обязательные правила для качественного монтажа труб из полипропилена. Тонкости, которые необходимо знать, начинаются уже на этапе планирования работ, приобретения материала и фитингов, подготовки инструмента.

Как влияют погодные условия

Планировать монтаж полипропиленовых трубопроводов, которые нуждаются в сварке, следует при температуре воздуха не ниже +10°C. Исключение составляют канализационные трубы, которые соединяют в раструб без сваривания.

Тонкость в том, что слишком низкая температура воздуха ускоряет остывание соединяемых деталей, а это время составляет всего 30 секунд (из них 4 секунды дается на небольшую коррекцию направляющей соединения). Низкая температура воздуха не оставляет времени на коррекцию, что может служить причиной некачественного соединения.

Влияние погодных условий:

• прямые солнечные лучи ускоряют нагрев полипропиленовых деталей, поскольку стартовая температура выше расчетной;
• ветер ускоряет остывание, уменьшает время коррекции (рекомендуется установить щит);
• дождь требует обязательной защиты места проведения работ, поскольку сваривать мокрые детали запрещено.

Выбор комплектующих

Существует несколько правил, которые помогут избежать ошибок в монтаже трубопроводов из полипропилена:

1. Выбор труб и фитингов проводят в зависимости от назначения коммуникаций.
2. Покупать лучше материал от одного производителя – в этом случае трубы идеально подойдут к фитингам. Ориентироваться следует на маркировку. Цвет товара на качество и технические характеристики изделий не влияет, а является, скорее, «визитной карточкой» производителя. Например, серые трубы производства Чехии, белые – турецкие или Валтек. Исключение составляют черные изделия – они устойчивы к ультрафиолетовому излучению.
3. Если планируется прятать трубопровод в пол или стены, то выбирать лучше материал зеленого цвета – он производства Германии и по праву считается самым качественным.
4. Закупать материал следует согласно подробному плану-схеме будущего трубопровода.

Что означает маркировка полипропиленовых материалов

Производители предлагают несколько диаметров труб, которые отличаются толщиной стенки и эксплуатационными характеристиками. Выбирать материал для монтажа следует по критериям:

1. Монтаж холодного водоснабжения PN10, PN16 (используется нечасто).
2. Монтаж горячего водоснабжения PN20 или PN25 (25 дороже, что не всегда оправдано в частном доме, если только хозяева не будут пользоваться кипятком).
3. Монтаж водяного отопления PN25.

Дефекты соединений и причины их возникновения

Отсутствие или отделение бурта от сварочного шва:

1. Превышена температура нагрева.
2. Излишняя длина насадок.
3. Отклонение от времени нагрева.

Малая высота бурта:

1. Низкая температура нагрева.
2. Недостаточная продолжительность разогрева.
3. Несоответствие диаметров деталей.

Косой стык: нарушение соосности фитинга и трубы.

Овальность краев: неправильная фиксация заготовок.

Пустоты в сварном стыке:

1. Поврежденная поверхность трубы.
2. Смещение оси при соединении.
3. Значительные отклонения размеров деталей.
4. Грязные поверхности.
5. Пригар пластика на насадках.

Неполная длина сварочного шва:

1. Недостаточная температура.
2. Малое время нагрева.
3. Превышение времени стыковки.
4. Неровный конец трубы.

Заужен проход в месте сварки:

1. Чрезмерное давление при стыковке.
2. Перегрев материалов.

Пробное заполнение водой производят спустя час после завершения последнего стыка. Спустив воздух в верхних точках системы, наполняют её водой и держат давление 30–40 минут. Осмотрев водоводы, убеждаются в отсутствии протечек.

Освоение пайки полипропиленовых узлов является главной задачей, решаемой при замене старых труб. В остальном монтаж этого типа трубопровода выполняется согласно общепринятым нормам.

рмнт.ру, Игорь Максимов

Подготовительный этап — подбор деталей

Выбирать комплектующие для водопровода нужно с учетом условий эксплуатации деталей. Определяющими факторами считаются рабочее давление системы и температура транспортируемой жидкости. Полипропиленовые трубы выпускаются в нескольких вариантах, каждый из них предназначен для работы в определенных условиях. Их можно различить по маркировке:

• PN10 – подача только холодной воды;
• PN16 – транспортировка холодной и горячей воды;
• PN20 – подача горячей воды и обустройство отопительных систем;
• PN25 – для отопления.

Если температура транспортируемой жидкости превышает 60°С, полипропиленовые трубы расширяются и провисают. Поэтому марки PN20 и PN25 армируются стекловолокном или алюминиевой фольгой, что обычно не требуется при обустройстве водопровода. Для этих целей выбирают первые две модификации труб.

https://youtube.com/watch?v=fKf2kG7gHvw

Подобрав детали необходимой марки и нужного диаметра, внимательно осмотрите изделия. Качественная труба на срезе будет круглой формы. Толщина стенки по всему диаметру остается неизменной. Нет никаких шероховатостей или наплывов. Это же можно отнести и к фитингам. Попробуйте состыковать трубу и фитинг одного диаметра. Без нагрева это должно быть невозможно сделать. Если это не так – перед вами явный брак. Качественные детали даже после нагрева стыкуются с достаточным усилием.

Выводы и полезное видео по теме

Чтобы упростить работы по прокладке, лучше ознакомиться с обучающими материалами и полезными видео, которые доступны на тематических порталах и форумах. Они подробно описывают каждый этап сборки и прокладки системы, помогая новичкам самостоятельно завершить монтаж.

Существующие методики установки трубопровода не отличаются большой сложностью, поэтому, если изучить технологию и наглядные примеры, можно понять все тонкости процесса за пару минут.

Еще стоит подготовить специальное оборудование, инструменты и материалы, а также придерживаться пошаговых инструкций.

Соблюдение всех правил позволит провести качественный монтаж трубопровода из полипропиленовых конструкций.
