Подключение посудомоечной машины к канализации, электросети, водопроводу

Металлическая опасность

Конструктивно корпус стиральной машины собирается из частей, скреплённых с помощью профилей и болтов.

Он выполняется из металлического каркаса с передней панелью, задней стенкой и крышкой.

При неплотном соединении смежные детали каркаса трутся и издают шум, скрип.Здесь потребуется подтяжка болтов.

Часто задают вопрос, что корпус бьет током.Это от того, что он не заземлен, ведь на металлических частях машины образуется статика. Причина этому, разделительный конденсатор в противопомеховом фильтре.Он и выдает напряжение в 110 Вольт.

Как проверить заземление?

Для этого понадобится провод с евровилкой и патрон с лампочкой. В шнуре три жилы.Желто-зеленый и другого цвета подключаем к патрону лампочки.Третью жилу не используем.

Лампочку стоит взять мощностью не менее 40 Вт (220В). Вставляем вилку в проверяемую розетку. Лампочка не горит?

Как заземлить стиральную машину

В квартирах советской эпохи все розетки выполнены с установкой проводки с двумя жилами.А где взять тогда заземление на корпус. Раньше соединяли его к батарее или к стальным трубам. Сейчас — это делать нельзя!

Опасность без заземления в ванной комнате:

Чтобы избежать поражения электрического тока, необходимо использовать систему уравнивания потенциалов.Корпус стиральной машины обязательно должен быть заземлён, в этом случае разность потенциалов между краном и стиральной машиной будет равна нулю и ток через человека не пойдет. Кроме того, если корпус будет надёжно заземлён и произойдёт пробой фазы на корпус (короткое замыкание), должен будет отключиться автомат в щитке, и тогда фаза уже никак не попадёт на корпус.

Трубы изготавливаются из различного пластика и являются изоляторами, не проводящими электрический ток. И соседи потом жалуются, что их бьет током от раковины или мойки.

Все бытовые мощные приборы по евро стандарту необходимо запитывать через розетку с заземлением.Да же холодильник с электрочайником.

Схема заземления бытовой техники в квартирах по новой редакции ПУЭ :

Тогда заземление делается от электрощита.

Один провод фазный присоединяем после автомата на 16 Ампер.Вторую жилу, синий провод ноль — к нулевой шине.А третий желто-зеленый присоединяем к электрощиту или к нулю главного выключателя, который находится до Вашего счетчика.Электроплиты тоже запитаны по трех-жильной системе.

Два провода будут питающими — рабочими для бытовой техники, а третий закрепляется на «усы» розетки с заземлением.Он и будет являться защитным занулением корпуса. Этот провод желательно, чтоб шел от щита без разрывов.В случае короткого замыкания заземление останется на корпусе бытового прибора.

При включении стиральной или посудомоечной машины в розетку прислоните отвертку индикатор к металлическим частям.Если индикатор светится — то ваша техника не заземлена.На корпусе образуется статическое напряжение и при прикосновении мокрыми руками возможны неприятные ощущения «щиплет руки».

Как отыскать неисправность и найти источник утечки на корпус

Стиральная машина выдает небольшой потенциал (120В) на корпус. В ней присутствует противопомеховый или сетевой фильтр.

Если посмотреть на схему он имеет конденсаторы, которые соединены на корпус.В результате чего на нем образуется статическое напряжение и стиральная машина бьет током .

В ней есть электродвигатель, который при работе выдает импульсные помехи.Без сетевого фильтра они будут оказывать помехи на электросеть квартиры.

Если техника исправна, то статика безопасна.При касании мокрыми руками Вас будет просто «неприятно щипать». Но если произойдет пробой на корпус (коротыш двигателя), то напряжение утечки может быть достаточно опасным для жизни.Для этого и нужно заземление.

Установка посудомоечной машины

Конструктивно посудомойки могут быть двух типов: отдельно стоящие и встроенные. Первые представляют сбой отдельные электрические приборы в собственном корпусе, которые могут быть установлены практически в любом месте кухни. Главное – чтобы к ним было удобно подводить коммуникации и при их подведении соблюдались все необходимые нормы.

Монтаж и подключение посудомоечной машины

Встроенные посудомойки устанавливаются в уже готовые элементы кухни (шкафы и ниши), к которым заранее подведены точки ввода воды и электричества. Такие ПММ могут иметь как собственную переднюю панель с органами управления, так и использовать в качестве передней панели декоративную пластину, выполненную из дерева или МДФ. В этом случае органы управления ПММ будут скрыты; чаще всего их располагают на дверце с торца.

Отдельно стоящие ПММ

Наружный настольный вариант посудомойки

В зависимости от габаритов такой посудомойки, она может быть установлена на полу или на специальной подставке. В роли подставки может выступать, например, столешница. Обычно ПММ высотой более 60 см устанавливают на пол, а высотой 45-60 см – на подставку.

Основных требований при подобном способе установки всего два:

1. Посудомойка должна располагаться на ровной поверхности. Это необходимо, поскольку любое нарушение перпендикулярности в установке машины чревато не только неустойчивостью, но и вытеканием из неё воды при работе
2. Посудомойка должна располагаться на расстоянии не менее 5 см от стены. Здесь тоже всё просто – меньшее расстояние не даст правильно развести коммуникации, и возможны случаи, когда шланги с водой будут пережаты, что приведёт к блокированию доступа воды в машину

Отклонение от горизонтальной плоскости при монтаже ППМ должно быть не более 2°.

Проверка правильности установки делается с помощью уровня, который прикладывается к крышке посудомойки. Все машины снабжаются ножками с регулируемой высотой, поэтому при выравнивании машины проблем возникнуть не должно.

Регулировка высоты машины при помощи специального винта

Если коммуникации уже подведены к месту установки, то особых проблем при монтаже ППМ не возникнет, если же их нет, то придётся к месту установки прибора подводить электричество и воду.

Здесь следует помнить, что длина стандартных шлангов, и кабеля подключения электричества, идущих в комплекте с машиной, не превышает 1.5 м. Поэтому место её расположения следует выбирать, исходя из этих расстояний. Применение дополнительных удлинителей для подачи воды и электричества крайне нежелательно.

Обычно, при выборе места установки машины, её стараются разместить поближе к водным коммуникациям – холодной воде и канализационному стоку, а уже электричество подводят любым удобным способом, поскольку монтаж электрики менее трудоёмкий, нежели монтаж водоснабжения. Если для того, чтобы провести электричество, максимум, что придётся сделать – это проштробить стену для размещения проводки и установить гнездо для розетки, то в случае с водой список мероприятий будет существенно больше.

Встраиваемые ПММ

В данной ситуации всё гораздо проще

Все встраиваемые посудомойки (кроме очень ограниченного числа моделей) имеют не только стандартные габариты, но и стандартные положения точек ввода электричества и воды.

Габариты посудомоечных машин достаточно жестко стандартизированы:

• высота – не более 82 см для полноразмерных и не более 46 см для малогабаритных
• ширина – 60 см для полноразмерных и 45 для узких или малогабаритных
• глубина – 48 или 58 см

Перед тем, как жёстко закрепить ПММ в нишах или шкафах, их также необходимо выровнять при помощи уровня. Это просто сделать, поскольку встраиваемые машины также снабжаются ножками с регулируемой высотой.

При монтаже машины её следует максимально приподнять на регулируемых ножках, чтобы между верхней крышкой машины и столешницей не было щелей.

Важной деталью для встраиваемых ПММ является парозащита в виде специальной металлической пластины. Она устанавливается в передней верхней части ниши и закрепляется при помощи саморезов к нижней части столешницы

Благодаря применению этого устройства столешница не будет разбухать от пара при открытии дверцы посудомойки. Иногда вместо этой пластины используют алюминиевую фольгу или скотч, который закрепляют по части периметра дверцы (на столешнице и боковых стенках).

Фильтр для воды на дачу: проточный, магистральный и другие фильтры (Фото & Видео) +Отзывы

Уровень экономии воды в посудомойках

Как от выбранного режима мойки, так и от модели ПММ зависит, сколько воды она будет расходовать. В среднем это от 10 до 13 литров за процедуру в целом. В отличие от ручной мойки вся вода используется только по назначению без каких-либо потерь.

В процессе рабочая жидкость очищается посредством специальных фильтров и на ополаскивание поступает совершенно обновленной. Экономные режимы снижают количество израсходованной воды на 25%.

Экономичность ПММ обозначают символами. Высокоэкономичные агрегаты маркируют буквами А, В, С. Расходуют они 9 – 16 л. Среднеэкономичные посудомойки имеют обозначения в виде букв D, E. Воды они потребляют несколько больше — до 20 л. Низкоэкономичным машинам с литерами F, G на цикл необходимо 26 л.

Инструмент и материал для установки посудомоечной машины

Для работы вам понадобиться:

• Ключ сантехнический разводной.
• Ключ трубный.
• Отвертку крестовую и простую (шлиц)
• Инструмент для резки сантехнической трубы
• Зенковку трубную-это инструмент для снятия заусенцев с внутренней сторону отрезанной трубы.
• Уровень строительный короткий (до 40 см)
• Дрель электрическая с набором перьевых сверл по дереву:15 и 22 и 50мм.
• Труба медная сантехническая для подвода воды к посудомойке.
• Фитинги к медной трубе (Фитинг соединительный элемент для труб. В нашем случае это цанговые гайки специально для медных труб)(смотрите слайд-шоу:фитинги резьбовые или другие слайды Пресс-Фитинги)

Примечание: Если вы будете подводить воду гибким шлангом, входящим в комплект посудомоечной машины (если вам хватает его длинны) ,то вам трубы и фитинги не нужны.

Для подвода воды к посудомоечной машине можно выбрать медные или металлопластиковые трубы высокого давления. В этом случае фитинги подбираются по типу выбранных вами труб.

• Также вам понадобиться тройник или уголок водопроводный с запирающим шаровым вентелем. Вентиль позволит вам в любой момент отключить посудомойку от общей водопроводной системы квартиры.
• Лен сантехнический с пастой Unipack или ФУМ-лента, саморезы с пластиковыми дюбелями.

Выбор места с учетом способа установки

Чем раньше вы задумаетесь о приобретении техники, тем меньше хлопот будет при дальнейшем благоустройстве кухни.

Идеальный вариант – комплексный ремонт, включающий в себя:

• составление проекта;
• прокладку труб водопровода и канализации;
• проведение отдельных электролиний для мощных агрегатов;
• отделку помещения;
• установку мебели и техники.

В этом случае риски того, что не хватит ниши для посудомойки или не подойдут ее размеры, сводится к нулю. Стены с выведенными разъемами для подключения выглядят аккуратно, требования техники безопасности соблюдены.

Современная кухня представляет собой помещение, заполненное большим количеством крупной и мелкой бытовой техники. Составление проекта помогает правильно расположить как сами приборы, так и места подключения – розетки

Место монтажа зависит от типа машины, соответственно, от способа ее установки.

Все устройства принято делить на две категории:

• отдельностоящие, переносные, представляющие собой мобильный агрегат;
• встраиваемые, стационарные, для монтажа которых необходим шкаф.

Для правильной установки размер посудомоечной машины также имеет большое значение. Выделяют подкатегорию компактных машин, с уменьшенными габаритами.

Среди них есть как отдельностоящие приборы, предназначенные для установки на столешницу или в нишу шкафа, так и встраиваемые.

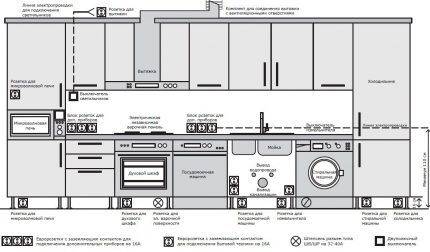

Варианты расположения посудомоек:

Продумать, как и куда установить посудомоечную машину, нужно заранее. Главным образом следует грамотно расположить агрегат относительно коммуникаций – максимально приблизить его к трубам.

Рекомендуем также в зоне доступности вмонтировать шкафы для посуды и прочей утвари, которая предназначена для мойки в ПММ.

Процесс уборки пройдет гораздо быстрее, если очистка тарелок от крупных кусков, загрузка посуды в лотки посудомойки, выкладывание чистой посуды на полки произойдет с одного и того же места.

Особенности самостоятельного размещения

Рассмотрим два возможных варианта установки техники в интерьере. Это монтаж в новый гарнитур, схема которого учитывает заказ специальной ниши для посудомойки. А также, размещение в старой кухне, учитывая наличие готовых шкафов.

Установка в новой кухне

Обычно встроенные модели ПММ делают более узкими. Гораздо проще при заказе кухни заранее предусмотреть место для прибора, иначе потом без переделки мебели будет сложно вписать машину в гарнитур.

Если в помещении кроме стен ничего нет, тогда сделайте эскиз будущей кухни. Учитывайте место под бытовую технику, возможность удобного подключения (расположение розеток, близость к коммуникациям).

Вы уже определились с выбором посудомоечной машины (Бош, Вирпул, Канди)? Если вы хотите вписать прибор в кухню Икеа, тогда измеряйте габариты модели в магазине, внесите результаты в эскиз и передайте мебельщикам. Не стоит забывать о месте для вентиляции.

Стенки ПММ не должны соприкасаться с мебелью. С боковых сторон и сзади оставляют минимальный зазор 5 см

Важно помнить о подключении шлангов и проводов. Поэтому шкаф можно заказать без задней части

В расчеты вносится толщина фасада.

Это панель гарнитура, которая поможет спрятать технику от посторонних глаз. Учитывается метод ее крепления к посудомойке. Это могут быть болты или саморезы.

Размещение в готовой кухне

Если позволяет пространство, раздвиньте кухонные шкафчики на расстояние 45-60 см

Важно выбрать место вблизи от раковины. Также учитывайте дальность расположения розеток

Обычная ПММ на ножках с колесиками облегчает монтаж.

Встройка отдельностоящей машины под столешницу должна проходить с таким расчетом:

1. Верхняя панель ПММ располагается вплотную к столешнице. Но это не должно мешать открытию дверцы.
2. Нужная высота устанавливается при регулировании ножек. Если же ножки статичные, а вам нужно приподнять технику, тогда приспособьте деревянный короб под основание.

Если позволяет глубина ниши, продвиньте посудомойку вглубь так, чтобы навесить дверку гарнитура. Подготовьте шкаф для монтажа:

• снимите фасадную часть;
• уберите все ящики и полочки;
• открутите заднюю стенку, она больше не понадобится.

Нет свободных шкафов для размещения техники? Тогда остается вариант с мойкой. Это может быть угловое расположение, главное — чтобы посудомоечная машина поместилась в отверстие.

Чтобы выиграть дополнительное место, поставьте новый сифон, который отводит воду назад, а затем вниз. Если раковина слишком глубокая, ее можно заменить более мелкой.

Соседство: опасное и не очень

Правильная установка любой бытовой техники гарантирует ее долгую и бесперебойную эксплуатацию

Поэтому важно обращать внимание на советы производителей и специалистов, чтобы ваши механические помощники работали эффективно и долгосрочно. Рассмотрим несколько из рекомендаций

Совет 1. Встраиваемую посудомойку не советуют устанавливать с самого края кухонного гарнитура как его продолжение, иначе вам придется дозаказывать у мебельщиков детали корпуса и столешницу.

Совет 2. Посудомоечную машину надо ставить подальше от любых источников тепла, будь то батарея отопления, духовой шкаф или варочная поверхность. Рекомендованное расстояние от духовки должно быть не менее 40 см, некоторые производители даже указывают это в инструкции к установке. Несоблюдение этого правила грозит отказом сервисного центра в гарантийном ремонте.

Посудомоечная машина должна устанавливаться на конкретное место в кухне, с учетом расположения остальных встроенных агрегатов

Кроме того, от излишнего тепла машина будет перегреваться, что скажется на качестве уплотнителей, которые очень быстро высохнут и станут негодными к использованию. Если, все-таки габариты вашей кухни не позволяют установить технику на необходимом расстоянии друг от друга, то проложите между приборами лист фольгированного полиэтилена.

Совет 3. Нежелательно ставить посудомоечную технику вплотную к стиральной машинке. Во время цикла стирки и отжима стиральная машина довольно сильно вибрирует и ударяется о соседние предметы, что довольно для них губительно.

Хуже только если вы включите два прибора одновременно. Вибрация одного прибора, передаваясь другому, в состоянии разбить хрупкую посуду, находящуюся внутри камеры мойки.

Посудомойка не должна стоять рядом с машинкой, последняя может нанести ей солидный вред

Совет 4. Не хорошее влияние на бытовую технику оказывает и, казалось бы, безобидная микроволновая печь. Электромагнитные волны, которые она излучает, могут оказать негативное воздействие на электронный блок стиральных и посудомоечных машин. В идеале печь вообще лучше вешать на специальные кронштейны, которые крепятся к стене или ставить на расстоянии не менее 50 см от любых бытовых приборов, но это не всегда представляется возможным.

Совет 5. Посудомойка спокойно перенесет соседство с морозильной камерой и холодильником. Он не сильно нагревается и очень слабо вибрирует, что никак не сказывается на работе рядом стоящей техники.

А вот рядом с холодильником интересующий нас аппарат поставить можно, так как для него это будет полностью безопасное соседство

Подключение слива и монтаж в проем кухни

Осталось подключить сливной шланг от ПММ к выходу канализации через переходную манжету соответствующего диаметра.

Не забывайте, что сливная труба должна монтироваться под углом, с расчетом 1см перепада высоты на 1м длины.

А сам сливной шланг иметь изгиб на уровне 70см от пола. Поэтому то он и крепится к верхней части посудомойки, а вовсе не для того, чтобы не болтался.

Осталось подключить моечную машину в розетку и проверить работоспособность всей системы. После чего закрепить в специально подготовленном проеме.

Кстати, некоторые модели, например у Siemens, отличаются нестандартными размерами. Поэтому продумывайте мебель кухни заранее.

При монтаже в проем, не забывайте про металлическую пластину, которую необходимо прибить к нижней части столешницы (у модели от Bosch).

Монтируется эта штука по самому краю и представляет из себя парозащиту, типа экрана. С ней столешница не разбухнет от пара.

Многие почему-то ее выкидывают и заменяют на алюминиевый скотч, закрепляя его как на столешницу, так и на боковые стенки машины.

У Electrolux, вместо этого, в комплекте идет что-то наподобие куска резины, который приклеивается липкой стороной.

После монтажа и подключения, первую мойку следует выполнить без посуды, с применением порошка или специальных таблеток для очистки.

Такая процедура должна уничтожить все бактерии и отложения, образующиеся после длительного хранения в магазине.

Видео

Видеосюжет расскажет о том, как установить посудомойку Bosch SPV 58m50 в мебельной нише:

Об авторе:

Инженер-электронщик с многолетним опытом работы. Несколько лет занимался организацией ремонта бытовой техники, в том числе стиральных машин. Обожает спортивную рыбалку, водный туризм и путешествия.

Нашли ошибку? Выделите её и нажмите кнопки:

Ctrl + Enter

Интересно!

Истории известен факт, когда котенок попал в барабан стиральной машины и, пройдя полный цикл стирки на программе «Шерстяные вещи», выбрался из агрегата целым и невредимым. Единственной неприятностью для домашнего питомца стала аллергия на стиральный порошок.

Присоединение к водопроводу: пошаговая инструкция

Подключение посудомоечной машины — процедура, не представляющая значительной сложности. Ее можно выполнить самостоятельно, главное — внимательно изучить инструкцию и соблюдать правила монтажа.  Рассмотрим порядок действий при подключении ПММ к водопроводным линиям.

К ХВС

Перед началом работ необходимо подготовить материалы и инструменты:

• шланг нужной длины;
• вентиль для стиральной машины;
• пассатижи или небольшой газовый ключ;
• лента ФУМ или сантехническая подмотка.

Как правило, посудомоечные машины устанавливают на кухне, неподалеку от водопроводных труб. Однако, бывают разные ситуации, поэтому часто сначала приходится провести линию до места установки ПММ. Надо обеспечить свободное прохождение заливного шланга, без натяжения.

Затем выполняют следующие действия:

1. Отключают воду (перекрывают общий вентиль).
2. Отключают гибкую подводку к кухонному крану, устанавливают вентиль для стиральной машины. Затем обратно подключают гибкую подводку от крана. Если вентиль пока перекрыть, подачу воды уже можно возобновить, чтобы не доставлять неудобства членам семьи.
3. Наливной шланг прикручивают на входной патрубок ПММ. Рекомендуется использовать элемент, изогнутый под прямым углом. Это позволит пододвинуть машину ближе к стене.
4. Второй конец шланга присоединяют к отводу вентиля, установленного на конце трубопровода ХВС (для стиральной машины).

На этом процедура подключения завершена. Можно подключать машину к канализации и выполнять пробный запуск машины.

Наливной шланг присоединяют от руки. Использовать ключи для него не надо, пластиковые гайки имеют достаточный диаметр, чтобы их можно было плотно завернуть руками.

К ГВС

Подключение к ГВС, по замыслу конструкторов, позволит сэкономить электроэнергию и отказаться от нагрева воды в самой машине.

Определенный резон в этом есть, но надо учесть — цена горячей воды намного выше, чем холодной.

Если бы их стоимость была одинаковой, экономия стала бы заметной. А так получается, что вместо дорогого нагрева используется дорогая вода.

Единственным бесспорным плюсом является увеличение срока службы ТЭНа, который оказывается практически не задействованным в работе машины. Подключение машины к линии ГВС технологически ничем не отличается от присоединения ее к трубопроводу холодной воды. Однако, есть некоторые нюансы.

Надо приобрести шланг, предназначенный для работы с водой, температура которой может составлять от 70° и выше. Есть образцы, способные выдерживать температуры до 90°. Как правило, такие шланги маркируют красной полосой. Как вариант, пластиковые гайки могут быть красного цвета.

В остальном, процедура ничем не отличается от изложенной выше, только подключаться надо к линии ГВС.

Гибридный способ

Посудомойки высокого уровня (класса Премиум) могут быть рассчитаны на одновременное использование горячей и холодной воды. Нужную температуру они устанавливают самостоятельно, путем смешивания горячего и холодного потоков в необходимой пропорции.

Специалисты утверждают, что этот вариант самый экономичный и удобный, хотя и здесь есть свои недостатки. Например, нестабильная подача горячей воды, или возможность ее отключения.

Кроме того, низкое качество ГВС требует частой прочистки и замены фильтров, что недешево.

Процедура гибридного подключения ПММ к водопроводу представляет собой последовательное присоединение машины к линии ХВС и ГВС.

Потребуются те же инструменты и материалы, только шлангов и вентилей для машинки понадобится по две штуки.

При выполнении работ нужно быть внимательными, чтобы не перепутать шланги и не присоединить вход для горячей воды к холодному трубопроводу, и наоборот.

Рекомендуется сначала полностью выполнить подключение одной линии, затем другой. Проверять работоспособность машины можно только после присоединения обеих линий.

Наливной шланг может быть оснащен элементами AquaControl или AquaStop, которые прекращают подачу воды при появлении протечек. При использовании гибридного подключения рекомендуется выбирать такие шланги, так как риск появления протечек возрастает вдвое.

Необходимые инструменты и комплектующие

Подсоединение автоматической посудомойки практически во всех аспектах похоже на подключение стиральной машины. В обоих случаях для работы технике требуется электроэнергия и холодная вода. Плюс последнюю надо еще вывести в канализационную систему.

Процесс подключения посудомоечной машины несложен, но требует тщательности

Чтобы подключить посудомоечную машину, необходимы следующие инструменты и комплектующие:

1. Разводной ключ.
2. Набор отверток.
3. Нож и пассатижи.
4. Ножовка или труборез для пластиковых труб.
5. ФУМ-лента.
6. Запорный кран и тройник для подключения воды.
7. Сифон с боковым отводом для подсоединения к канализации.

Шланги для слива и подачи воды длиной 1–3 метра идут в комплекте посудомоечной машины. Их необходимо лишь правильно подсоединить к водопроводной и канализационной системам.

Что понадобится для подключения

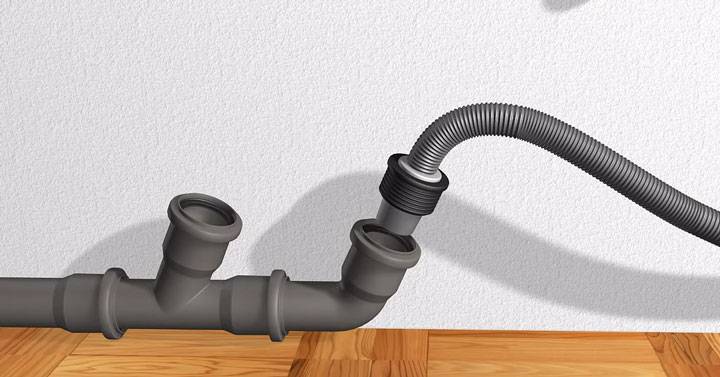

Подключение посудомойки к канализации

Подключение посудомоечной машины к канализации производится:

• через сифон под раковиной;
• путем врезки в канализационную трубу.

Способы подключения посудомойки к канализации

Первый способ проще. Второй более надежный, но трудоемкий. Здесь как выбирать электрические генераторы для дома или источник бесперебойного питания для газового котла – всегда есть несколько вариантов. И конечный выбор во многом определен существующими обстоятельствами и возможностями.

Через сифон

Чтобы подключить слив ПММ к сифону, он должен иметь специальный отвод сбоку. Если под раковиной стоит обычная модель, то придется покупать новый прибор с боковым патрубком. Далее резиновый сливной шланг с посудомоечной машины надевается на него и фиксируется хомутом, который затягивается отверткой. Все проще простого.

Особенности вывода воды через сифон

Врезка в трубу

Возможна ситуация, когда под раковиной места для сифона с отводами нет или его нельзя поставить там из-за конструктивных особенностей мойки. Тогда придется подключаться напрямую к трубе канализации.

Проще всего это сделать в точке подсоединения к ней слива с мойки. Он обычно выполняется гибкой гофрой, вставляемой в резиновую манжету на раструбе пластиковой канализационной трубы. Надо вынуть ее и поставить на это место косой тройник. Сверху в него будет вставлена гофра с раковины, а сбоку – слив с посудомоечной машины. Это не подключение унитаза к канализации, с ПММ все гораздо проще.

Несмотря на разнообразие посудомоечных машин, принцип подключения для всех одинаков

Подключение слива

Подключение посудомоечной машины к канализации кажется легким делом. Но следует учесть несколько неприятных моментов, которые могут иметь место.

1. Водяной затвор — это обязательное условие для того, чтобы из канализации не попадали неприятные запахи в посудомойку.
2. Во избежание того, чтобы обратный ток жидкости не попал из канализации в аппарат, нужно встроить и расположить сливной шланг таким образом, чтобы его верхняя петля находилась на высоте не ниже 40-50 см от пола. Эта высота определяется по уровню максимального заполнения ванной. Например, при возникшей проблеме с засором канализационного стока, выпущенная жидкость из ванной, согласно закону о сообщающихся сосудах, будет подниматься на общий уровень, и может пойти в ПММ. Петля из шланга на правильной высоте, не даст этому случиться.
3. Не рекомендуется делать герметичное подсоединение дренажного шланга к системе канализации. Это может сыграть плохую роль. Давление в системе должно быть выравнено с атмосферным, чтобы не было его разрежения. Если оно возникнет, может случиться сифонный эффект, когда при большом сбросе жидкости на каком-либо участке может начаться ее вытекание на других, которые с ним соединяются. В результате содержимое канализации забрасывается в посудомоечную машину, либо начинается подсос воды с агрегата. Все это может вывести ПММ из строя.

Но соединение без герметизации – это источник протечки и неприятных запахов. Есть два варианта, как правильно выйти из сложившейся ситуации. Самый простой и недорогой вариант – это приобретение специального сифона с наличием патрубка, к которому можно подключать бытовую технику. На рисунке видно, что сифон может иметь также 2 патрубка, для одновременного подсоединения стиралки и ПММ.

Сифон с одним и двумя патрубками

В случае использования такого сифона, при подключении посудомоечной машины, все перечисленные выше неприятности становятся невозможными:

• сама конструкция сифона уже обеспечивает свой водяной затвор, не пропускающий неприятные запахи;
• изгиб канала уже образован верхней точкой подключения дренажного шланга;
• отсутствует герметичное соединение шланга с канализацией, так как атмосферное давление в системе выравнивается через входное отверстие мойки, за счет чего сифонный эффект возникнуть не может.

Но как правильно подключить агрегаты Бош, Сименс, Электролюкс и другие, если сифон расположен далеко от выбранного места установки, а ближайшее место – это канализационная труба? В таком случае необходимо обеспечить водяной затвор и расположить петлю на нужной высоте.

1. Для этого приобретается специальная пластиковая вставка, которую нужно прикрепить к стене на правильной высоте.
2. В нее вставляется сливной шланг для посудомоечной машины так, чтобы получились верхний и нижний изгибы в виде буквы “S”. Установленный таким образом шланг (сливной), имея нижний изгиб, будет выполнять роль водяного затвора.

   Пластиковая вставка для шланга

3. Для борьбы с сифонным эффектом применяется специальный антсифонный клапан. На рисунке ниже показан недорогой клапан, который следует устанавливать на слив посудомоечной машины. Но он не подлежит обслуживанию и требует замены раз в полгода.

Антсифонный клапан

Существует более дорогой, но удобный вид “антисифонных” клапанов. Они обеспечивают необходимую петлю и поддаются чистке.

Антсифонные клапаны

Подводка электрического питания и установка электрической розетки для посудомоечной машины

Подвод электрического питания и установка розетки нужно выполнить заранее.

Установка посудомойки относится к чистым работам и осуществляется на последнем этапе ремонтных работ. Поэтому заранее предусмотрите электрическую розетку для посудомойки. На момент установки машины электрическая розетка должна стоять на месте. Отмечу, что для электропитания посудомоечной машины нужна отдельная линия питания, с автоматом защиты 10-16 А (в зависимости от опций и соответственно мощности вашей посудомойки).

Линия электропитания прокладывается медным электрическим кабелем сечением 3×2,5 мм. Кабель электропитания должен иметь отдельный провод для заземления и сама розетка для посудомойки должна быть заземлена.

Подключение к сетям

Подвод электропитания

Самое простое решение подключения посудомоечной машины к электричеству – включение в розетку, специально подготовленную для этого во время проведения ремонта. Если же такой розетки нет, придется затратить некоторые дополнительные усилия для обеспечения новой машины энергией.

Блок с проводами для подсоединения к электросети

Подключение посудомоечной машины своими руками возможно при соблюдении определенных требований безопасности, приведенных ниже:

• Поскольку мощность, потребляемая посудомоечной машиной, достаточно велика, использование тройников и удлинителей для подключения может вызвать ее поломку и даже привести к возгоранию.
• Нельзя подключать машину и к розетке, предназначенной для электрической плиты.
• Для устройства в нужном месте розетки следует подвести от электрощита провод, имеющий диаметр как минимум 2 мм. В электрощите устанавливается защитный выключатель на 16 А, который автоматически отключит электроснабжение при превышении максимально допустимого уровня нагрузки сети.

Подключение проводов: подключите черный к черному (“фаза”), белый к белому (“ноль”) и зеленый (“земля”) к зеленому.

Проводя самостоятельное подключение посудомоечной машины, следует помнить, что для обеспечения действительного заземления машины кабель, подводимый к розетке, должен быть трехжильным.

Совет от профессионала: Никогда не «заземляйте» электроприборы на отопительные или газовые трубы, а также на трубы водоснабжения! Это очень опасно!

Подвод воды

Вода к посудомоечной машине подается по специальному отводу, устроенному для этой цели.

Подключение подвода воды

Осуществляется подключение следующим образом:

• На отвод для подачи воды в посудомоечную машину устанавливается фильтр, задерживающий песок и ржавчину.
• Если в машине не предусмотрена защита от случайных протечек, производя подключение посудомоечной машины к воде, следует установить запорный кран непосредственно перед фильтром. Он не допустит, чтобы внутрь посудомойки из водопровода попала вода, которая может привести к затоплению не только вашей квартиры, но и соседей с нижних этажей.

Совет от профессионала: Для того чтобы избавить себя от необходимости закрывать запорный кран после каждой мойки посуды, можно установить дополнительную защиту для машины: Aqua-Control, Aqua Stop или другое аналогичное устройство.

• В случае недостаточной для подключения к системе водоснабжения длины шлангов, входящих в комплект посудомоечной машины, можно их нарастить.
• В некоторых моделях посудомоечных машин предусмотрена возможность подключения ее к горячей воде. Это позволяет экономить электроэнергию на нагрев воды в процессе работы машины.

Совет от профессионала: Для российских условий подключение к горячей воде в многоэтажных домах с централизованным водопроводом нежелательно, поскольку в ней содержатся специальные добавки, препятствующие образованию ржавчины в трубах. Это может отрицательно сказаться на работе посудомоечной машины.

Организация слива воды (подключение к канализации)

Детали и сборка специального сифона для посудомоечной машины

Подключение слива посудомоечной машины к канализации – процесс, требующий не меньшей аккуратности, чем устройство подвода воды. Рассмотрим его более подробно:

1. Наиболее простой способ – слив воды через сифон, оборудованный дополнительным отводом и специальным клапаном, предупреждающим попадание воды в посудомойку из канализации или раковины.
2. Дополнительной защитой от поступления канализационной воды в посудомоечную машину может служить правильное расположение сливного шланга:

• отходящий от машины шланг следует закрепить на стене или кухонной мебели на высоте до 60 см выше места его входа в канализацию;
• затем перегнуть шланг таким образом, чтобы вода из машины самотеком поступала в сифон.

1. Перед тем, как подключить слив посудомоечной машины, убедитесь, что длины стандартного шланга (1,5 м) хватит. При необходимости длину шланга можно увеличить, но не более чем в два раза. Более длинный путь воды отразится на работе водяного насоса, создав добавочную нагрузку.

Подключение сифона к канализационной трубе и к трубе, идущей от машинки
