Как поменять розетку: инструкция по замене и переделке

Блиц-советы

При отсутствии в доме кабеля заземления, не стоит отказываться от покупки механизма с таким отверстием. Стоят они немного дороже. Но при этом конструкция устанавливается в стене более прочно, что продлевает срок эксплуатации. Контакт с вилкой также намного прочнее;
Следует тщательно отмерять контакт оголенного провода. Если он будет выходить из отверстия слишком сильно или, наоборот, не будет вообще виден, то розетка прослужит краткий срок. В ближайшем времени придется повторить процедуру.
Если присутствует возможность не устанавливать двойную панель из одной точки, то лучше поставить два одинарных механизма с различным подключением;
Когда в доме меняется вся проводка, следует поменять высоту нахождения розеток. Она должна составлять около 20 см от пола.

Описание процесса подключения

Теперь рассмотрим, как правильно подключить выключатель света с нуля. Схема подключения одноклавишного выключателя проста. Для того чтобы лампа загорелась, к ней подключают два провода — фазу и ноль. Для того чтобы свет можно было отключать, нужно один из проводов разрезать и в этот разрыв подключить устройство коммутации.

При замене ламп вы можете прикоснуться к токоведущей части патрона и получить удар электрическим током. Чтобы избежать этого, выключатель устанавливайте обязательно в разрыв фазного провода.

Независимо от способа монтажа, на практике это выглядит следующим образом.

Прокладывается основной кабель, который идёт от источника питания к светильнику. Он располагается по стене на расстоянии 150 мм от потолка.
Провод от выключателя проводят вертикально вверх.
В месте пересечения питающего провода и провода, идущего от выключателя, устанавливается соединительная коробка, в которой производят все необходимые соединения проводов.

Теперь можно приступать к сборке схемы. Проводку будем производить двухжильным кабелем. Для удобства выполнения этой операции, длину проводов, выходящих из коробки, делают такой, чтобы их концы выходили из неё сантиметров на 20, такой же длины делают провода, которыми будут подключаться остальные элементы схемы. Концы проводов зачищают от изоляции. Соединения выполняют в такой последовательности:

Разведите концы провода, идущего от сети так, чтобы они не касались друг друга. Подайте на этот провод напряжение и при помощи индикаторной отвёртки определите, где фаза. Обязательно нужно поставить метку, чтобы в дальнейшем не перепутать его с другими.
Отключаем питание.
Нулевой провод питающего кабеля соедините с одним из проводов, идущих к светильнику.
Фазный провод питающего кабеля соедините с любым из двух проводов, идущих от выключателя.
Соединяем два оставшихся провода (провод от выключателя и от лампы).
В произвольном порядке подключаем провода к выключателю.
Соединяем провода с патроном светильника. Желательно, чтобы провод, идущий от выключателя, подключался к центральному контакту патрона.
Подаём питание и проверяем работоспособность схемы. Если всё в норме, аккуратно укладываем концы и закрываем соединительную коробку.
Устанавливаем выключатель в монтажную коробку.

Пошаговая инструкция демонтажа

Работа с электричеством требует внимательности и осторожности

При демонтаже и замене розетки важно соблюдать технику безопасности. В этой статье мы расскажем о замене розетки в двухпроводной сети

Но если вам нужно произвести замену розетки с заземлением, советуем ознакомиться с этим материалом.

Первое, что необходимо сделать – отключить автомат на квартирном щитке, запитывающий линию, на которой планируется проводить демонтажные работы

В многоэтажных домах щитки с пакетными выключателями, которые перекрывают подачу электроэнергии в квартиры, расположены на лестничных площадках. Необходимо на щитке определить соответствующий квартире пакетник, а затем перевести его в верхнее положение «выкл».

При желании можно обесточить только одну комнату, в которой будет происходить замена. Но для этого необходимо четко знать, какой из автоматов отвечает за соответствующую линию.

Поскольку при отключении электропитания вы на время лишитесь освещения, при замене розетки в темном помещении или в сумеречный период суток следует заранее побеспокоиться об альтернативном источнике света. В качестве подсветки удобно использовать фонарь на аккумуляторах или подключенный к другой запитанной линии светильник.

Чтобы убедиться в отсутствии напряжения сети, воспользуйтесь однополюсным указателем низкого напряжения, выпускаемого в виде индикаторной отвертки

Провода в точке подключения разведены на фазную и нулевую нити. Индикатором поочередно прикасаются к фазному и нулевому проводу розетки. Если она находится под напряжением – лампочка на отвертке загорится. Без опасений производить замену точки подключения, можно лишь при условии, что индикатор при соприкосновении пробника с оголенными концами не реагирует.

Демонтаж розетки выполняют в такой последовательности:

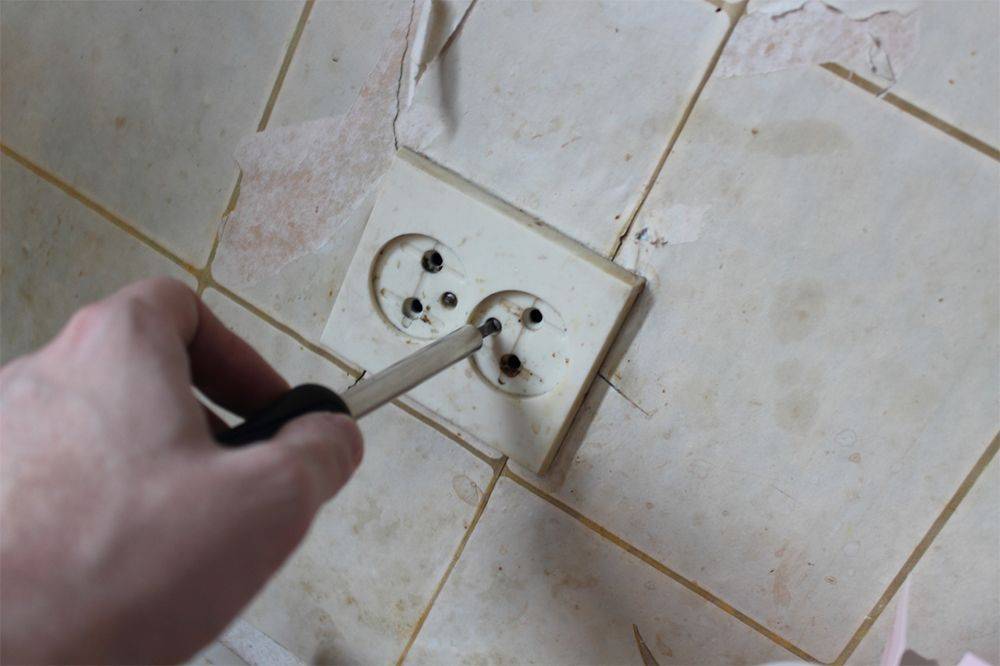

Снимают корпус старого устройства. Чтобы открутить расположенный на крышке крепежный центральный болт, потребуется крестовая или плоская отвертка. Под снятой крышкой вы увидите рабочий механизм.
Убедившись, что в сети отсутствует напряжение, приступают к изъятию внутреннего блока устройства. Для этого по бокам рабочей платы разжимают специальные распорные лапки. В некоторых моделях металлическая пластина механизма фиксируется с помощью двух винтов. Их необходимо открутить.
Вынув розетку из подрозетника насколько позволяют провода, откручивают зажимные винты, которые фиксируют питающие кабели. В блоке последовательно отсоединяют токоведущие жилы.

Выполняя демонтаж розетки для наружной проводки, учитывайте, что бывают устройства с механизмом, отделяющимся от подрозетника и модели, механизмы которых совмещены с накладными подрозетниками. Разбору подлежат и те и другие. Только в первом варианте сначала нужно снять корпус, а уже затем отсоединить рабочий орган, а в моделях второго типа – снять только корпус.

В случае если при демонтаже розетки для скрытой проводки винт, фиксирующий крышку, открутить не удается, можно пойти на крайнюю меру – точным, но при этом не очень сильным ударом молотка расколоть ее. Сам подрозетник стоит вынимать крайне аккуратно, чтобы не повредить подводящие к нему кабели.

Чтобы ослабить распорки, нужно сначала открутить соответствующие винты, после чего за освобожденные провода вытащить «сердцевину» из ячейки в стене

После демонтажа розетки необходимо осмотреть изоляцию проводов. Если оплетка оплавлена или повреждена, провод следует обрезать до неповрежденной изоляции. На будущее учитывайте, что одной из основных причин оплавления изоляции является неправильно выбранный номинал предохранителей или автомата, приведший к неисправности аппарата защиты.

В домах старой постройки нередко встречаются ситуации, когда после демонтирования розетки обнаруживается, что подрозетник отсутствует в нише, а сама «сердцевина» прикреплена непосредственно к ее стенкам. Устанавливать так розетку нельзя: крепление прибора будет ненадежным. В этом случае придется устанавливать новый пластиковый подрозетник.

Когда требуется ремонт розетки

Со временем контакты розетки расшатываются и ослабляются. При плохом контакте вилки с розеткой, контакт нагревается, растет переходное сопротивление. Увеличение сопротивления контактов вызывает искрение, нагрев контакта и проводов. В результате подгорает изоляция, прикипают провода и возможно полное отсутствие контакта в розетке.

Замена розетки

При таком раскладе ремонт розетки не имеет смысла, проще ее заменить на новую. В старых домах розетку могут установить без подрозетника. Со временем она начинает шататься, и может выскочить из отверстия стены при вытаскивании вилки.

Чтобы розетка дольше прослужила, возьмите в привычку придерживать рукой розетку, когда вытаскиваете вилку. Для надежного крепления корпус розетки должен устанавливаться в подрозетник. Возможно, есть смысл поменять розетку на сдвоеную.

Демонтаж старой розетки

Самым сложным случаем считается ремонт розетки старого образца, когда она меняется на новую вместе со старым железным подрозетником, вместо которого устанавливается пластиковый. Если понять, как поменять такую розетку самому, то во всех остальных случаях действовать будет гораздо проще. В целом вся процедура сводится к пошаговому выполнению отдельных этапов, перед которыми надо сначала проверить наличие напряжения на контактах (чтобы убедиться, что нужна только замена, а не ремонт), затем выключив вводной автомат и снова проверить клеммы индикатором напряжения (чтобы убедиться, что автомат сработал).

Снятие крышки

В зависимости от того, одинарная меняется розетка, двойная или тройная, крышка держится на одном двух или трех болтах. Если в старых устройствах конструкция крышки монолитная, то в современных она складывается из двух деталей – декоративной рамки и собственно самой крышки, которая закрывает собой токоведущие части.

При снятии крышки могут быть следующие нюансы:

Болты крутятся, но не выкручиваются из-за сорванной резьбы. В таком случае надо помогать им, оттягивая крышку от стены. Если болта два, то надо откручивать их понемногу, при этом поочередно тянуть за верх или низ крышки.
Крышка или декоративная накладка могут «прикипеть» к обоям – особенно часто это случается на кухне, из-за высокой влажности. При сильном рывке такая крышка может оторвать вслед за собой хороший кусок обоев или краски со стены. Как правильно ее отодрать от стены без последствий, надо решать в каждом случае по-разному. Например, можно аккуратно отделить крышку от них ножом.

Демонтаж внутренней части

В зависимости от модели розетки ее внутренняя часть может держаться на распорных лапках, быть прикрученной к подрозетнику или крепиться непосредственно к стене дюбелями. Последний вариант встречается редко: в основном попадаются первый и второй – по отдельности или вместе.

откручиваем винт удерживающий распорные лапки

В любом случае найти крепежи просто – болты либо надо искать по периметру подрозетника либо смотреть на распорные усики, которыми устройство касается стены, проследить какими болтами они затягиваются и открутить их. Обычно хватает два-три оборота, чтобы крепления ослабли и внутренняя часть выпала из подрозетника, точнее – повисла на проводах, которые также надо открутить.

откручиваем винт удерживающий провод

Самих проводов может быть два или три, если есть заземление. Чтобы их извлечь, надо открутить крепежные винты. Если в сети есть провод заземления, то уложен он может быть иначе чем остальная проводка. ПУЭ рекомендует использовать для заземления цельный провод, потому к розетке может подходить жила на которой сделана петля и тот же провод будет уходить назад – к другой точке. Нарушать его целостность нельзя – это скажется на качестве заземления.

вытаскиваем старую розетку

розетка демонтирована

Как демонтировать розетку и установить новую в старый подрозетник смотрите подробнее в этом видео:

Установка новой розетки

Концы проводов осматриваются на наличие надломов, зачищаются и крепятся в контактах штатным способом. Фазная жила должна быть подключена к правому контакту.

Слабина кабеля компактно укладывается в монтажную коробку, после чего туда вставляют и крепят диэлектрическое основание, центруя изделие в гнезде поочерёдным вращением винтов распорных лапок.

После установки основания розетки включают соответствующий автомат и тестером проверяют наличие питания и фазировку на штепсельных разъёмах. При отсутствии претензий линию вновь обесточивают, на диэлектрическое основание устанавливают лицевую панель, и автомат включают окончательно.

Если же напряжение на разъёмах отсутствует, линию отключают, и принимают меры по диагностике возможных неисправностей – дефект новой розетки, обрыв на участке проводки и т.д.

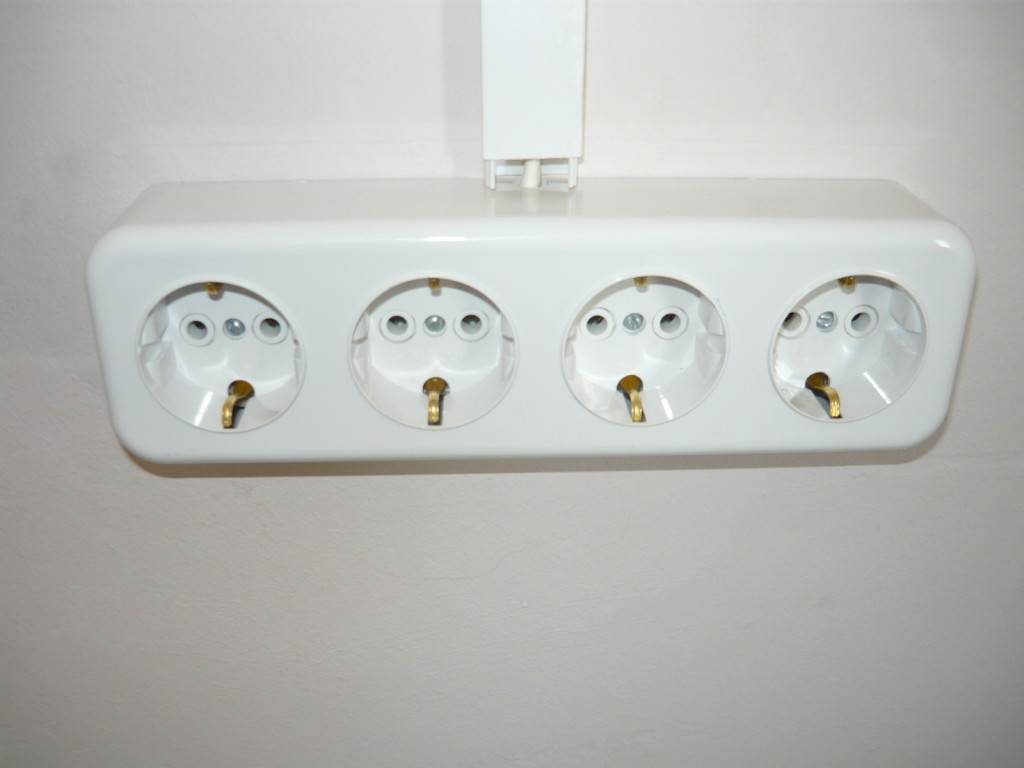

Розетки наружного исполнения не имеют в конструкции встраиваемого в стену подрозетника, поэтому их замена выполняется гораздо проще:

обесточивается линия;
снимается лицевая панель;
отдаются контакты и освобождаются провода;
со стены демонтируется накладной подрозетник.

Установка наружной розетки выполняется в обратном порядке, при этом имеется место для манёвра – накладной подрозетник может отличаться размером, и его можно немного сдвинуть в любую сторону.

Замена розетки на деревянном или гипсокартонном основании выполняется по тому же алгоритму, но при демонтаже необходимо фиксировать нюансы, связанные с материалом стен – особенности фурнитуры, способы её компоновки и крепления. Например, при скрытой проводке в деревянном доме подрозетники следует использовать только металлические. Не лишней будет консультация профессионала на тему, правильно ли была установлена старая розетка, и нужно ли что-то изменить при установке новой.

Подготовка новой розетки

Не всегда при монтаже требуется подрозетник. Зависит это от конструкции нового электрооборудования. В некоторых современных образцах в качестве защиты используются сама центральная часть.

Рассмотрим более подробно этот вариант.

Внешний вид этого варианта отличается тем, что вокруг него имеется специальная металлическая рама, а механизм изначально крепится к самому ободку.

Продается такое оборудование цельным, т.е. внешняя панель, рама и механизм соединены между собой. Для начала монтажа нужно отсоединить наружную часть от защитной рамы. Крепление осуществлено с помощью болтов, поэтому их просто нужно открутить.

Остаются только ободок и механизм.

При внимательном рассмотрении механизма можно увидеть, что на нем уже не 4, а 5 винтов. Последний расположен вверху между двумя контактными. Этот болт держит специальную пластину.

Она прижимает контактные провода более крепко, что позволяет устанавливать вилку прочно. Также это служит дополнительной защитой от удара электричеством.

Особенности установки двойной розетки

Различают 2 механизма подключения такого оборудования. Первый подразумевает в себе 2 выхода электропитания из одной точки. Это крайне небезопасный вариант.

Связанно это с тем, что сила тока остается неизменной, а напряжение и нагрузка возрастают. Из этого следует, что такой вариант недолговечен. Кроме того, креплений у механизма значительно меньше, чем у одинарного варианта, поэтому контакт с вилкой будет более слабый.

Двойные отверстия лучше выводить из разных точек. Это значит, что наружная панель будет двойная и соединена вместе, а внутри источники питания будут разными.

В этом случае риск скачка напряжения и удара током является таким же, как и в одинарных розетках, т.е. почти равен нулю.

Следует учитывать и то, где именно будет, установлен такой механизм.

Так, например, при установке в бетонную стену, небольшое количество отверстий для крепления не имеет значений, т.к. основа очень крепкая.

Стены, выполненные из ДСП, ОСБ или ДВП не смогут долго удерживать в себе такое оборудование, со временем механизм начнет вываливаться.

Меры предосторожности при проведении подобного рода работ

Замена электрической розетки считается видом работы с повышенной опасностью, так как мастер выполняет работу с электрической цепью, которая в рабочем состоянии находится под высоким напряжением – 220 вольт. При данном напряжении любое прикосновение к питающему проводу, который не отключён от основной электрической сети, может привести к очень серьезным травмам или поражению электрическим током, что может повлечь гибель человека.

Как проверить, что розетка находится в отключенном состоянии от электрической цепи и на неё не подается напряжение?

Для этого после отключения помещения от электрического питания, применяя специальную отвертку – индикатор, нужно проверить контактную группу на отсутствие или наличие напряжения на ней.

Проводится это следующим образом:

в рабочей розетке проверяется отвертка-индикатор несколько раз, на предмет правильного и адекватного функционирования;
отключают электрическое напряжение в помещении;
проверяют контактную группу отверткой индикатором именно ремонтируемой розетки; и в случае отсутствия индикации на инструменте можно быть уверенным, что розетка обесточена.

Все работы по проверке цепей электрического назначения, а также проверки контактов на наличие на них напряжения, нужно проводить в специальных диэлектрических перчатках из резины или любого другого материала, предназначенного для изготовления защитных рукавиц для выполнения подобного вида работ. Это гарантия того, что даже при наличии напряжения или неисправности инструмента, мастер будет защищен от поражения электрическим током.

Инструкция по демонтажу розетки

Снятие защитной крышки электрооборудования. Для этого нужно взять отвертку крестцовую или плоскую. Шуруп, как правило, всегда один и расположен он между двух отверстий для подачи электричества. Если розетка двойная, то и винта два, откручиваем оба. Аккуратно снимаем панель.
Следующий этап – это проверка наличия напряжения. Существует 2 вида провода: контактный и нулевой. Поочередно подсоединяем фазу к каждому из них. После полной уверенности в отсутствии напряжения, можно продолжать работу.
Демонтаж механизма. Вне зависимости от того, какая розетка снаружи, на внутреннем оборудовании с 2 сторон имеются 2 винта. Они держат лапки, которые соединяют две составные. Сверху и снизу находятся еще пара болтов, они фиксируют 2 провода. Поочередно откручиваем все4 болта. Их можно выкинуть, т.к. скорее всего они уже плохо прокручиваются. Для новой установки лучше купить новые винты.
В отверстии стены должно остаться 2 кабеля. Если они оголены, то необходимо обмотать их изолентой.
Последним шагом демонтажа будет проверка размера нового подрозетника. Если он не полностью входит в стену по глубине, то можно его подрезать. Этот вариант подходит для пластмассовых образцов. Если оборудование выполнено из металла, то придется углублять отверстие в стене.

Следует отметить, что при демонтаже можно обнаружить, что подрозетник отсутствует. Такие розетки часто устанавливали в старых домах, с целью экономии.

Конечно, это неправильно и не стоит повторять чужих ошибок. В этом случае не надо теряться, нужно просто аккуратно отсоединить внешнюю часть.

Необходимые инструменты и материалы

Чтоб сделать всю работу не отвлекаясь на поиск нужных инструментов, стоит подготовить все заранее. Чтобы просто заменить розетку своими руками понадобятся:

Индикатор напряжения – одно или двухполюсный.
Отвертки – крестовую и плоскую.
Плоскогубцы с кусачками (или по отдельности).
Нож – подойдет даже самый маленький.

Если вопрос стоит в том, как поменять розетку старого образца на новую, то дополнительно придется приготовить следующее:

Подрозетник, подходящий по размеру к новому устройству.
Дрель со сверлом для стены.
Молоток и зубило.
Гипс или другая замазка.

Это необходимый и достаточный набор инструментов, чтобы заменить розетку самостоятельно.

Как поменять телефонную розетку

Телефонные розетки также бывают встраиваемыми и накладными. Последние – старого, «советского» образца, используются чаще всего с дисковыми аппаратами в стиле «ретро». Существуют также комбинированные (с разъемами для коннекторов типа RJ11 и RJ12). Замена такой розетки выполняется с соблюдением следующих правил.

Демонтируется старая розетка без отключения от сети: напряжение между жилами телефонной линии мало и не представляет опасности. Для демонтажа следует снять защитную крышку, открутив винт по ее центру.
Откручиваются винты, с помощью которых розетка крепится к стене, освобождаются контакты от проводки.
К стене с помощью двустороннего скотча и дюбеля с винтом крепится новая розетка с таким расчетом, чтобы длины телефонной проводки хватило для монтажа.
Провод телефонной линии (марки ТРП-2×0,4 или аналогичного типа) подключается к правой группе контактов относительно пластмассового язычка (как показано на схеме).
В розетках комбинированного типа телефонная линия также подсоединяется к правой группе контактов, но совместно с жилами красного и зеленого (иногда синего) цвета, принадлежащими разъемам типа RJ11 и RJ12. Таким образом обеспечивается возможность подключения телефонных аппаратов различных модификаций.
Устанавливается защитная крышка.

Современные розетки, предназначенные для подключения исключительно коннекторов типа RG11 и RG12, устанавливаются аналогично.

Подключаем и устанавливаем новую электрическую розетку

Выполнив все выше описанные работы вы можете расслабиться, поскольку приблизились к завершению замены вышедшей из строя электрической розетки на новую. Осталось только выполнить подключение новой розетки и ее надежная фиксация.

Для этого необходимо снять с розетки панель – откручивается центральный болт. В контакты розетки вставляются подготовленные провода и закрепляются в них путем затягивания соответствующих болтов контактов, используя для этого отвертку.

Подключение и установка новой розетки.

Подключение фазного провода производится к правому контакту, а нулевого – к левому. Проверка фазы питающего провода производится до того, как он будет подключен к розетке. Для этого используется пробник. Желательно сделать пометку фазного провода, используя обычный маркер.

После этого вставьте розетку в подрозетник, выровняйте его по горизонтальной плоскости и зафиксируйте с помощью нижнего и верхнего винта. Чтобы исключить перекос розетки, завинчивайте каждый винт по очереди, пока надежно не зафиксируете каждый из них.

Заключительным этапом замены старой электрической розетки на новую является монтаж панели (устанавливается крышка), которую фиксируют с помощью центрального болта. Для этого не стоит прикладывать чрезмерные усилия, которыми можно повредить панель.

Затем проверяете, надежно ли зафиксирована розетка. Для этого в нее вставляется вилка любого электрического прибора, а затем вытаскивается. При недостаточной фиксации розетки в коробке необходимо лучше закрутить болты. Затем снова установите панель розетки и подключайте электрическое питание, которое вы отключили на щитке перед началом работ.

Источник

Работа с гипсокартоном

Для установки розетки в гипсокартон понадобятся специальные подрозетники. От обычных они отличаются пазами, в которых расположены винты.

Устанавливаем так:

Первым делом необходимо провести кабель к тем местам, где будут установлены розетки, и через вырезанные отверстия вывести наружу.
Закрепить подрозетник.
Разделить лицевую панель и рабочий механизм, открутив закрепляющий болт.
К контактам розетки подсоединить кабель. Надежно затянуть.
Подключить провод заземления к контакту, расположенному в центре.
Закрепить устройство в подрозетнике.
Установить декоративную панель.

Пошаговая инструкция демонтажа

Демонтаж розетки пошагово После проверки отсутствия напряжения в сети можно приступать к демонтажу.

Чтобы разобрать розетку, следует действовать в следующей последовательности:

Снимаем крышку старой розетки. Для этого откручивается болт или шуруп, находящийся посередине. Если крышка приклеилась к стене, ее нужно аккуратно поддеть плоской отверткой.
Еще раз проверяем отсутствие напряжения на линии. Укладываем под ноги диэлектрический коврик, вооружаемся защитными очками и налобным фонариком.
Откручиваем болты, регулирующие положение лапок. Если они прикипели к колодке, нужно на них слегка надавить отверткой, предварительно подрезав обои.

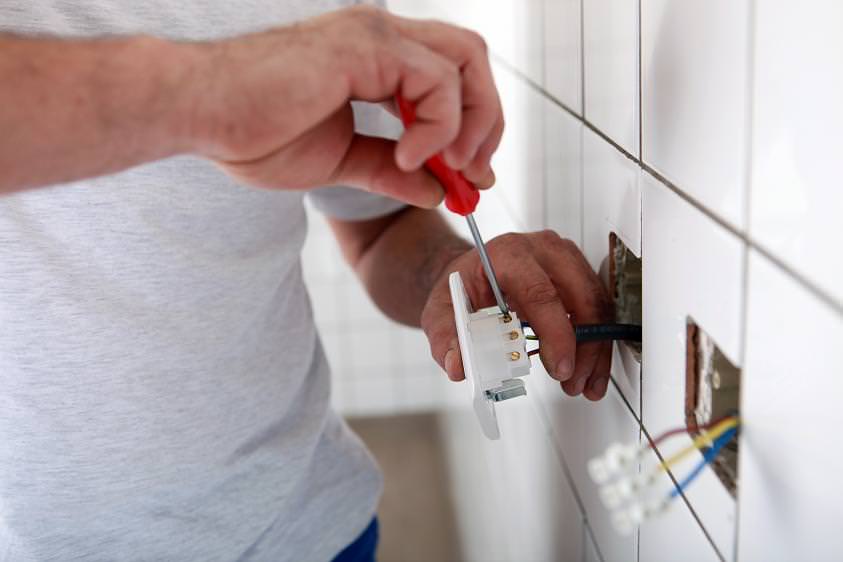

Вынимаем колодку из стакана, откручиваем провода от контактов. Если резьба на болтах заржавела и не поддается, на нее нужно капнуть немного машинного масла. Если и это не помогло, провод нужно срезать, если для этого есть достаточный запас.
Отсоединяем провод заземления. Если он уходит к другому устройству, разрезать его нельзя, так как это негативно скажется на параметрах заземления.
Удаляем старый подрозетник. Железную гильзу можно смять сантехническими клещами, а пластиковую вытянуть плоскогубцами за края. Чтобы не вырвать кусок штукатурки, вокруг гильзы нужно сделать канавку ножом или просверлить несколько отверстий.
Очищаем отверстие от крошки и мусора. Проверяем соответствие нового стакана имеющемуся отверстию. Если оно мало, расширяем его молотком и зубилом. Можно воспользоваться алмазной коронкой. Диаметр и глубина углубления должны быть больше размера стакана на 4-8 мм. Снова чистим отверстие от мусора и пыли. Дно целесообразно закрыть войлоком во избежание проникновения шума, клопов, блох и тараканов из соседних квартир.
Замешиваем стартовую шпаклевку, обмазываем ей подрозетник, продеваем в отверстие провода и вставляем его в нишу. Изделие нужно выровнять, чтобы его края были в одной плоскости со стеной.

Перед продолжением работы нужно выждать 2 часа, чтобы раствор схватился. После полного застывания шпаклевки необходимо провести затирку и полировку стены. Затем нужно обработать ее грунтовкой глубокого проникновения, чтобы укрепить поверхность.
