Способы подключения
Современные технические решения позволяют без особых усилий подключить 5 телевизоров и больше к одной спутниковой антенне. При этом от пользователя не потребуется значительных денежных трат. Однако не все желают идти оптимальным путем. Например, не могут модифицировать кабельную сеть, разрушать отделку помещений для прокладки провода. В этом случае можно воспользоваться одним из приведенных ниже способов подключения.
Последовательное включение
Самый простой способ подключить спутниковое ТВ на 2 телевизора — использовать последовательное включение ресиверов. Схема выглядит так:
- кабель от антенны включается в высокочастотный вход первого ресивера;
- выход первого и вход второго ресивера соединяются кабелем;
- оба устройства подключаются к телевизионным приемникам.
Данная схема максимально проста. Для ее реализации подойдут только ресиверы, имеющие высокочастотный выход.
Но главное достоинство последовательного включения нельзя не отметить. Оно дает больше свободы в выборе каналов для просмотра, реализует схему их раздельного переключения на разных ресиверах. На одном можно смотреть платные каналы, на другом бесплатные. При этом пользователю не нужно платить две абонентских платы за спутниковое ТВ.
Замена конвертера
Сегодня ответ на вопрос, сколько телевизоров можно подключить к одной спутниковой антенне, зависит только от развития технологий конвертеров. В данный момент на рынке представлены модели с 2, 3, 4, 6, 8 выходами. Именно такой метод действий является рекомендуемым и достаточно удобен. Но при замене конвертера на тарелке пользователю придется прокладывать дополнительные кабельные линии.
При таком типе подключения все задачи по выбору поляризации решают мультисвичи спутниковых антенн. Внутри дома устанавливается группа систем ресивер-телевизор, к каждой из которых проводится отдельная линия.
Установка делителя
Сходную схему с группой систем ресивер-телевизор можно реализовать без прокладки дополнительных кабельных линий от антенны. Для этого используются делители. Это простое и недорогое устройство устанавливается внутри дома, купить модель с необходимым количеством портов не составит труда.
Проблемы падения сигнала ликвидируется правильной планировкой ветвления кабельной сети, использованием усилителей. Хорошие результаты покажет и разветвитель для спутниковой антенны, установленный в точке первичного деления каналов передачи информации. Для выполнения разработки системы и монтажа рекомендуется обратиться к специалистам.
Использование внешнего мультисвича
Мультисвич, установленный внутри дома, предоставляет наибольшую свободу. На него можно коммутировать сигналы с нескольких тарелок и подключать спутниковое телевидение на 3 телевизора или большее число потребителей. Устройства такого класса дороги. Однако при их использовании абонент все равно вынужден покупать для каждого телевизионного приемника отдельный ресивер.
Зачем подключать несколько ТВ к одному источнику сигнала
Аналоговое телевидение полностью отключили, хотя еще можно поймать его сигнал через обычную антенну и настроить правильно телевизор. Цифровые каналы транслируются в бесплатном варианте (базовые каналы) и в платном. Во втором клиент оплачивает выбранный тариф оператору, чтобы смотреть большое количество цифровых каналов.
При подключении цифрового телевидения от оператора или установки спутниковой антенны для декодировки требуется приставка. Тюнер трансформирует сигнал и передает его на ТВ. Приставка подключается к одному телевизору. А вот сигнал можно развести на несколько веток при помощи переходников.
Цели подключения 2 телевизоров к одной антенне следующие:
- Нет необходимости проведения лишних проводов в квартиру или частный дом.
- Не надо устанавливать вторую тарелку или антенну для другого ТВ.
- Абонентская плата за тариф единая вне зависимости от количества подключенной техники.
- Легче сразу спрятать провода при одновременном подключении 2 и более ТВ.
Что нужно знать и уметь при подключении нескольких ТВ к одной антенне
Для выполнения этой работы понадобятся некоторые навыки соединения кабеля с различными разъёмами – это не сложно
Если вам этого не приходилось делать раньше, обратите внимание на рисунки и описание ниже
Шаг первый – Аккуратно срезаем верхний слой изоляции кабеля так, что бы не повредить проводков оплётки, они ещё пригодятся. Оплётку и фольгу заворачиваем на кабель назад, как на рисунке. Фольгу в принципе можно и обрезать, это на самом деле полиэтилен
Важно оставить оплётку
Шаг второй – Срезаем и снимаем с провода примерно 1 см внутренней изоляции, стараемся так же не перерезать сам провод.
Шаг третий – Накручиваем F- разъём (Коннектор) на кабель, прямо поверх оплётки, следим чтобы никакой проводок оплётки не остался сверху, рядом с центральной жилой, иначе будет замыкание. Накрутить разъём нужно на столько, чтобы внутренний слой изоляции на 1-2 мм был выше нижнего края гайки коннектора. А сам центральный провод заканчивался на 2-5 мм выше верхнего края гайки.
Шаг четвёртый – Готовое соединение накручиваем на разветвитель или другие элементы коммутации.
Ну вот, соединять научились, двигаемся дальше.
Первое что нужно понимать при решении подключить несколько телевизоров или цифровых приставок к одной антенне это то, что сигнал от антенны должен быть уверенным. При недостаточном сигнале, успеха не будет или придётся комбинировать разводку с дополнительным усилителями.
Вот случай из практики: После предварительной установки антенны, без точной её ориентировки, телевизор стал уверенно принимать два пакета цифрового тв. Но при подключении второго телевизора, сигнал на первом напрочь пропадал. А второй показывал, но сигнал был неуверенным, изображение подвисало, хотя по шкале было в районе 65%
После более точного направления антенны, заработали оба телевизора, сигнал по шкале практически не изменился, но телевизоры работали уверенно, без затыков
Это говорит о важности хорошего уровня сигнала при подключении нескольких Тв к одной антенне
Если говорить о цифровом эфирном телевидении, то уровень сигнала не трудно выяснить. Есть два способа.
Для начала, дважды нажмите на пульте от телевизора или приставки, если используете таковую, кнопку INFO. Разумеется антенна должна быть подключена к устройству. После двойного нажатия вы увидите шкалу с уровнем сигнала. Оценивайте!
Второй способ более удобен при настройке антенны, так как информация о сигнале не исчезнет через несколько секунд, как при первом способе (за исключением некоторых моделей телевизоров) Для этого нужно войти через меню в режим ручной настройки каналов, далее вводим номер телевизионного канала на котором идёт вещание в вашем регионе и через несколько секунд должен появиться сигнал – он будет отражаться в виде шкалы, обычно если уровень более 70% то всё в порядке.
Если вам неизвестны номера каналов вещания вашего региона то вам сюда
Примечание: В некоторых моделях телевизоров, например SONY, что бы увидеть сигнал, после установки нужного номера ТВ канала в меню настроек, необходимо в меню телевизора вернуться на шаг назад – выйти из “окошка” в котором выставляется номер ТВ канала. Иначе вы ничего не дождётесь.
Когда с уровнем сигнала определились, пора приступать к разводке. Рассмотрим несколько простых вариантов.
Как к одной антенне подключить 2 телевизора
То, каким способом будет разделятся сигнал на несколько телевизоров, зависит от того с усилителем применяется антенна или без него. Рассмотрим по очереди оба варианта:
Самый простой вариант когда применяется антенна без усилителя
В этом варианте просто коммутируются антенна с телевизорами через делитель сигнала. Делитель может быть на два, три и более точек подключения. В принципе можно использовать и обычный тройник, в нём нет никакого согласования, всё напрямую, но при хорошем сигнале работать будет не хуже.
Тройник который поможет разделить сигнал выглядит так.
Тройник
При этом не важно в какой из выводов вы подключите антенну, а в какие телевизоры. В нём, всё напрямую!

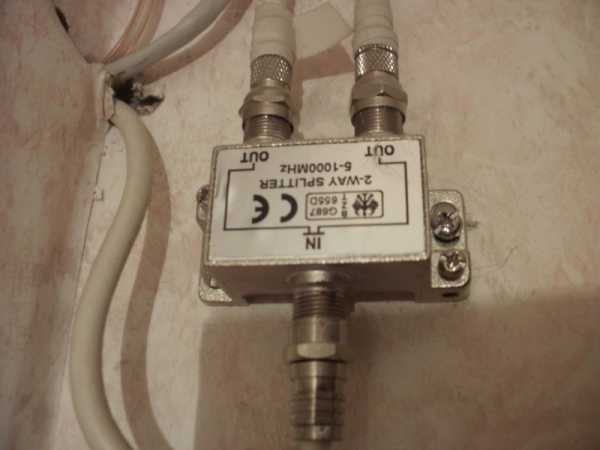

Делители телевизионного сигнала с согласованием
Такие делители в свою очередь различаются по полосе пропускания, так для эфирного телевидения полоса пропускания 5 – 1000 мНz, а для спутникового, полоса пропускания нужна больше, например 5 – 2400 мНz. Соответственно делитель для Спутникового Тв можно использовать для Эфирного Тв, а вот наоборот нет.
Если сигнал в вашей местности достаточно хорош, чтобы не пользоваться усилителем – не пользуйтесь им, примените пассивную антенну! Это избавит вас в последующем от различных проблем. (Сгоревший усилитель, проблемы с блоком питания, переусиление сигнала и т.д.)
Рассмотрим вариант подключения нескольких телевизоров к одной активной антенне (с усилителем)
Активная антенна это антенна в которой имеется усилитель, а он нуждается в питании.
При использовании антенного усилителя, важно что бы напряжение питания на него не обрывалось. Но при использовании схемы указанной выше, именно так и произойдёт. Потому как, через качественный делитель питание на усилитель не попадёт, поскольку там применяется трансформаторная или емкостная развязка
Потому как, через качественный делитель питание на усилитель не попадёт, поскольку там применяется трансформаторная или емкостная развязка.
Но есть несколько вариантов. Один из них, очень похож на то, что изображено выше. Но, есть одно НО.
В этой схеме применён делитель с проходом по питанию – Обозначено надписью Power Pass, через такой делитель питание на антенну будет проходить. Достаточно одного блока питания. Применение такого делителя очень удобно и с применением цифровых приставок, когда питание на усилитель подаётся прямо с неё и нет необходимости в дополнительном блоке питания. Одна беда, такого типа делитель не всегда можно найти в провинциальных магазинах.
На помощь приходит вариант номер три. В нём используется обычный делитель, но другая схема подключения. Задача в следующем, нужно подать питание на антенну, но сделать это нужно на промежутке кабеля между антенной и делителем. Для этого понадобится ещё один, вот такой элемент.
Как видите с одной стороны у него игла и резьба, вкручиваем этот разъём во вход делителя. А другая сторона разъёма является антенным гнездом, соединяем туда сепаратор блока питания. Должно получится вот так.
Таким образом антенна будет обеспечена питанием даже при использовании обычного делителя, без прохода по питанию.
Этот вариант также подходит для применения с цифровыми приставками. В этом случае нет необходимости в меню приставок включать питание антенны, его обеспечит блок питания, который лучше использовать регулируемый, это позволит снижать коэффициент усиления в тех случаях когда сигнал будет слишком сильным.
Дело в том что с активными антеннами часто бывает так, что цифровое телевидение или не показывает совсем, или только часть каналов, или периодически сигнал зависает. Проблема может быть в переусилении сигнала, но стоит на усилитель уменьшить напряжение питания и всё приходит в норму. Вот это и позволяет сделать регулируемый блок питания.
В режиме ручной настройки по уровню шкалы на настраиваемом канале выставляем то напряжение на блоке питания, которое даст максимальный уровень. Учтите что изменения на шкале, после ваших действий отражаются через несколько секунд, не сразу.
На этом пожалуй всё, не посчитайте пожалуйста за труд поделится этой статьёй с вашими друзьями кликнув на кнопки соц сетей. Спасибо!
Подключение антенны к телевизору
Обычно гнездо для подключения антенны расположено на задней панели телевизора и имеет маркировку «ANT», «ANT IN» или аналогичную. Но проще всего опознать это гнездо визуально. Для него характерны следующие признаки:
- металлическая окантовка кольцевой формы;
- центральный паз – выпуклость с отверстием, куда входит либо сама центральная жила, либо выступ внутри штекера.
Антенное гнездо отличается от других разъемов по форме . Подключить туда что-то, кроме самого штекера, физически невозможно.
В том случае, если телевизор может принимать как эфирный, так и спутниковый сигнал стандарта DVB-S, он имеет два антенных разъема. Тот, что предназначен для спутникового сигнала, маркируется как «ANT SAT», «ANT 2 IN SATELLITE» и т.д. Гнездо для спутниковой телеантенны тоже имеет выемку в центре, но обычно снабжено внешней резьбой для навинчивания на нее штекера.
Подключение обычного кабеля очень просто: нужно вставить штекер в гнездо так, чтобы центральный выступ попал во впадину, а кольцевая часть штекера охватила окантовку. Если же подключается спутниковый кабель, то требуется дополнительно покрутить часть штекера с резьбой, чтобы затянуть и упрочить соединение.
Несколько телевизоров к одной антенне — возможность подключения и методы реализации + фото
Несколько телевизоров в одной квартире уже совсем не удивительно в наши дни, но антенна для них, как правило, всего одна.
В такой ситуации появляется весьма уместная идея, которая заключается в подключения телевизоров к одной антенне.
Но осуществить качественное подключение без делителя сигнала или другого прибора не выйдет.

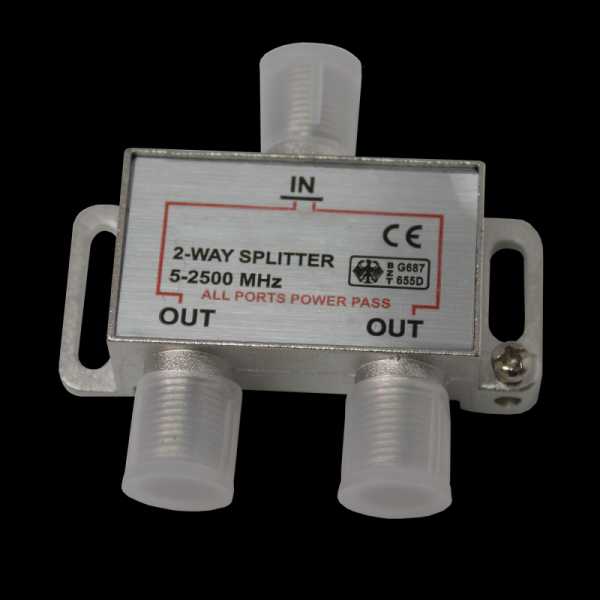

Разветвитель для кабеля
Это устройство согласовывает телевизоры и антенну. Сплиттер позволяет посылать сигнал качественного типа, который не затухает и не получает посторонних помех.
В стандартном варианте разветвителей, Вы получаете всего два выхода, а в более дорогих моделях их может быть больше.
Стоит отметить, что при покупке такого прибора необходимо обращать внимание на диапазон сигнала, который может пропустить этот прибор. Более подробную информацию можно найти в инструкции к прибору
Разветвитель или как его прозвали в простонародье КРАБ, заключен в весьма прочный и устойчивый к помехам корпус.
https://youtube.com/watch?v=KeiJrbwFGt8
Корпус даже не подвержен коррозии, а в сравнении на прочность, мало в чем уступает стали. Снаружи вы можете увидеть вход для антенны и выходы для телевизоров.
Схема трансформаторного типа выглядит провод покрытый эмалью, с сечением 0,4 миллиметра. Он продет в кольца или трубки ферритового типа. Поверх всей конструкции крепится крышка, которая создает герметичность.
Количество телевизоров
Перед началом подключения, определитесь с количеством телевизоров. Если вы решите подключить сразу три телевизора, то схема работы будет иной, нежели с одним телевизором:
С каждым добавлением нового тв устройства, сигнал становится менее мощным для других тв, но распределяется он между всеми равномерно.
Но эта проблема легко решаема усилителем. В наши дни, магазины переполнены этими устройствами, а качество получаемого от них сигнала в самых редких случаях немного разочаровывает.
Схема разветвителя
Если вы приобрели разветвитель в магазине, то скорей всего Вам остается лишь вставить шнуры в гнезда и все готова, но бывает и так, что необходимо делать все с нуля.
Инструкция установки с нуля:
Прежде всего Вам потребуется коаксиальный кабель, длинна которого составит примерно 10 — 15 метров, в зависимости от дальности ваших телевизоров от антенны.
Далее монтируем кабель в разветвитель и проводит кабель от антенны до разветвителя в дом.После обжима кабелей, Вам остается проложенные до телевизоров кабеля, просто подключить.
Вставьте все штекера в надлежащие гнезда.Далее можно подключать тв в сеть и устанавливать каналы. Но при низком качестве сигнала на одном из телевизоров, потребуется вновь обжимать кабель или искать месть получения помех.
Усиливаем сигнал
Нередко пользователи спутникового тв жалуются на то, что при добавлении телевизионной техники, сигнал теряет свою устойчивость и качество.
Но это весьма обоснованное недовольство, ведь разветвитель не усиливает сигнал, а разделяет его на мощность на активные гнезда.
Установив усилитель, эта проблема навсегда вас покинет. Но делать это лучше всего возле телевизора.
В случаи с помехами, можно обойтись ферритовыми кольцами, которые легко приобрести в магазине или найти на старых микросхемах.
Установить кольца можно в любом удобном месте, главное чтобы они выполняли свое предназначение. Эти мини защитники от помех, имеются даже на самых современных кабелях.
Ноутбуки, зарядники, наушники и т.д., все они оснащены такими кольцами. Некоторые создают защиту от самих кабелей для техники, а некоторые используются в качестве сохранения сигнала.
Проще говоря, ферритовые кольца работают в обе стороны. Не стоит пренебрегать ими даже в тех случаях, когда ваша техника работает исправно. Дело в том, что даже самые маленькие помехи, в будущем могут стать настоящей проблемой, ведь они способны заставит нагреваться некоторые из элементов техники.
Спустя некоторое время, нагреваемая область может окончательно сбоит и пропадет качество сигнала.
Но если установить кольца во все слабо защищенные или весьма мощные по напряжению места, то долгосрочных проблем можно избежать.
Не стоит удалять кольца с кабеле, даже если вы считаете, что этот кабель совсем безвреден для вашей техники.
Фото примеров подключения нескольких ТВ к одной антенне
Также рекомендуем просмотреть:
Выбор, монтаж и настройка оборудования
Антенна. В России переход на цифровое телевидение завершился 14 октября 2019 года. Основные его преимущества это качество и стабильность сигнала. В каждом регионе теперь в цифровом формате, можно принимать 20 общероссийских каналов телевидения и три радио.
Для приёма сигнала телевидения применим антенну промышленного производства “SELENGA 118F DVB-T2”.
Цифровая уличная антенна
Кабели. Для проведения работ по подключению трёх телевизоров потребуется четыре кабеля соответствующей длины. Три кабеля необходимы для прокладки от блока разветвителя к каждому из телевизионных приёмников и один кабель к антенне.
Следует обратить внимание на то, что телевизионный кабель должен иметь минимальное затухание сигнала, марки РК-75 или подобный. Волновое сопротивление его – 75 Ом. Частотный диапазон – до 1000 мГц
Частотный диапазон – до 1000 мГц.
Необходимость усилителя
Для того, чтобы однозначно сказать нужен усилитель или нет, необходимо произвести измерение силы сигнала, приходящего от антенны к телевизору. При плохом сигнале придется использовать антенный усилитель.
Подключаем к антенне один из приёмников и входим через меню пульта управления в режим “Ручная настройка”. Переключаемся на канал, который хорошо принимается и на экране увидим уровень сигнала. Точкой уровня сигнала, ниже которой необходимо применять усилитель является 70%.
Измерение уровня телевизионного сигнала
Показания в моём случае для одного мультиплекса 55%, для другого 51%. Что такое мультиплекс? Это пакет в котором собрано несколько каналов телевидения или радио. В первом мультиплексе передаётся 10 телеканалов и 3 радио, во втором — еще 10 телеканалов.
Уровень сигнала явно недостаточный. Необходимо усилить сигнал, принимаемый антенной. Мы применим устройство, которое совмещает два в одном: усилитель и разветвитель в одном устройстве.
Подключение двух телевизоров к одной антенне
На рисунке показана схема подключения двух телевизоров с помощью усилителя-делителя. Для третьего телеприёмника схема выглядит аналогично, только устройство для этого применяется с тремя выходами.
С подходящими параметрами усилитель нашёлся на Алиэкспресс. С этой торговой площадки я заказываю товары около десяти лет. В основном опыт положительный. Но однажды вместо какой то копеечной электроники прислали “лизун” для чистки клавиатуры.
Чему я был очень удивлён. Долго переписывался с продавцом, который прикинулся, что ничего не понимает и товар отправил. Я предъявил ему претензию на один рубль и на этом прекратил спор.
Заказал на Алиэкспресс необходимый усилитель-сплиттер. Через какое то время он благополучно прибыл.
Делитель телевизионного сигнала совмещённый с усилителем
Данное устройство представляет собой небольшую коробочку из металла, где по бокам расположены четыре разъёма: один “IN” – для подключения к антенне и три “OUT” – для подключения к телевизорам. Имеется провод питания с вилкой для подключения к сети 220 вольт, и в комплекте 4 F-разъёма, которые монтируются на концы кабелей.
На всех выходах сплиттера-усилителя сигнал по уровню составляет 1,1-1,3 от его уровня на входе устройства.
Если в кабельных сетях передаётся сигнал интернета, первым надо поставить простой разветвитель (желательно хорошего качества) и один из его выходов пустить к модему для интернета, а другой через сплиттер-усилитель к телевизионному приёмнику.
Подключение и монтаж
Поставил антенну под крышу на чердак, направил в сторону передатчика. Под крышей её не видно и внешний вид дома не портит. Смонтировал усилитель-разветвитель.
Протянул кабель, подключил вход усилителя “IN” к антенне, а выход “OUT 1” к телевизору. Надо учесть, что усилитель должен располагаться как можно ближе к антенне, так на устройство попадёт меньше помех и шумов.
Смонтировал недалеко от усилителя розетку с напряжением 220 вольт и подключил питание устройства.
Проверим качество приёма. После включения и настройки телеприёмника картина по уровню сигнала значительно улучшилась.
Из фото видно уровень стал 90% и 92% соответственно. Захотелось подключить второй телевизор. Протянул от усилителя к нему кабель. Подключил, настроил каналы, и всё показывает. Проверяем уровень и качество сигнала.
Как видно из фото у обоих мультиплексах качество сигнала 100%, а уровень 96%. Теперь стоит задача подключить третий телевизор. Но это дело будущего, к нему нужна цифровая приставка, да и смотрим мы его редко.

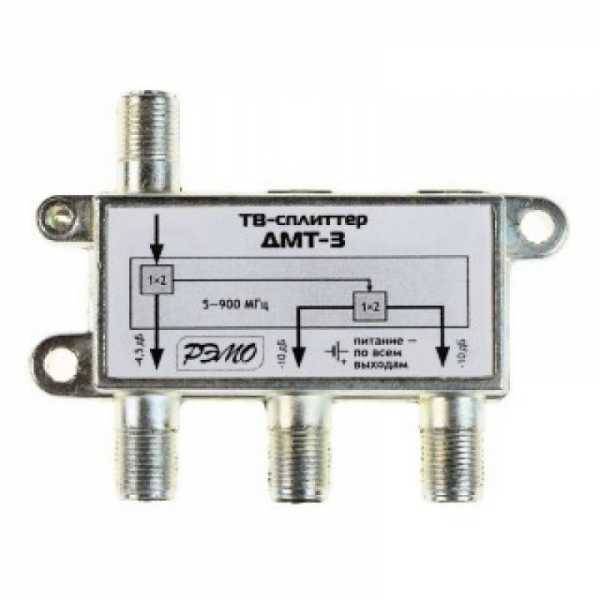

Делители сигнала
