Как починить разъем
Как починить разъем
Починить разъем для наушников, или гнездно, или вход — не просто. О проблемах конкретно с разъемом, а не наушниками, может свидетельствовать как отсутствие звука в наушниках, так и некорректное подключение/отключение гарнитуры к устройству. Например, при подключении гарнитуры устройство может ее не видеть, или же наоборот после отключения гарнитуры устройство может продолжать считать ее подключенной, тем самым продолжая передавать звук в наушники, которых в гнезде уже нет.
Причин поломки входа может быть две:
- Разъем засорился.Для решения данной проблемы достаточно просто взять иголку, намочить ее в спирте, капнуть пару капель спирта с иголки в разъем, после чего прочистить разъем — сначала аккуратно иголкой, затем штекером от наушников, втыкая его в разъем и вытаскивая оттуда, несколько раз.
- Поломался само гнездо внутри устройства.В данном случае поможет только замена самого входа. Для этого вы можете отнести устройство в сервисный центр, либо посмотреть подробное видео по замене разъема ниже.
- Причины в самой ОС на телефоне.
Электрическая схема наушников
Для успешного ремонта любых проводных наушников необходимо представлять их устройство, электрическую схему и порядок распайки проводов.
На представленной электрической схеме показана распайка проводов наушников к широко распространенным для передачи аудиосигнала разъемам типа Джек (mini-jack) ⌀3,5 мм.
Штекеры mini-jack 3,5 широко используется для передачи аудиосигнала в наушниках и микрофонах, звуковых картах компьютеров и планшетов, сотовых телефонах, звуковых усилителях и аудиоколонках.
До 2012 года распайка выводов разъемов mini-jack 3,5 велась по стандарту OMTP (Open Mobile Terminal Platform). На схеме это джеки типа TS, TRS и TRRS OMTP. С 2012 года принят новый стандарт CTIA (Cellular Telephone Industries Association), по которому в настоящее время распаиваются все аудиосистемы, на схеме это джек TRRS CTIA (на фотографии расположен справа).
Полярность каналов R+ и L+ указывается условно, так как звуковой сигнал представляет собой переменный ток. Но это необходимо для фазировки левого и правого каналов. Для моно системы, по одному проводу передается звуковой сигнал сразу на два наушника, включенных параллельно. Но полярность подключения динамиков нужно тоже соблюдать.
Взаимозаменяемость mini-jack 3,5
При подключении наушников к выходу аудиоустройства следует учесть что, несмотря на одинаковые геометрические размеры mini-jack 3,5 не всегда взаимозаменяемые.
Если подключить стерео наушники с штекером TRS, TRRS OMTP или TRRS CTIA в разъем, предназначенный для моно наушников с штекером TS, то будет работать только один левый наушник.
При включении моно наушников со штекером TS в разъемы TRS, TRRS OMTP или TRRS CTIA будут работать оба телефона без стереоэффекта. В простых наушниках телефоны подключены параллельно
Штекер TRS полностью адаптирован для работы с разъемами TRRS OMTP и TRRS CTIA. А вот при эксплуатации наушников с микрофоном, которые называют гарнитура, могут быть проблемы.
Взаимозаменяемость TRRS OMTP и TRRS CTIA
Если современную гарнитуру с штекером TRRS CTIA подключить к устройству, с установленным разъемом TRRS OMTP, то микрофон работать не будет, а наушники с большими искажениями. Это связано с тем, что контакт микрофонного входа будет подключен к общему проводу, а общий к микрофонному проводу.
При таком подключении ток звукового сигнала сможет протекать только по цепи с вывода L+, через телефоны, включенные последовательно в противофазе и R+. Сигнал общего провода будет поступать на микрофон, но из-за большого его внутреннего сопротивления влиять на звуковоспроизведение не будет.
Если нажать кнопку блокировки микрофона SB, то наушники заработают в штатном режиме. Если в микрофоне нет необходимости, то зафиксировав кнопку блокировки микрофона SB, наушниками можно будет пользоваться без вреда для аппаратуры. Но если требуется микрофон или планируется долгосрочная эксплуатация гарнитуры с устройством, то нужно разобрать гарнитуру и перепаять местами провода GND и Mic.
Аналогичная ситуация будет наблюдаться, если штекер TRRS OMTP вставить в разъем под штекер TRRS CTIA.
Цветовая распайка проводов
В шнуре, отходящем от штекера, уложено несколько проводов разного цвета. В качественных кабелях используется многожильный провод типа мишура, в котором тонкие проволочки переплетены вместе с капроновой или льняной нитью, что повышает механическую прочность провода на растяжение и изгиб.
Международного стандарта на распайку проводов по цветам не существует. Поэтому производители к выводам jack припаивают провода, руководствуясь внутренней документацией.
Но из практики можно сделать вывод, что общий провод GND всеми производителями не окрашивается и имеет цвет меди, покрытой изоляционным лаком.
Источник звука
Прежде чем думать, как починить наушники, если один не работает, стоит проверить их на другом источнике звука. Подключите их к другому плейеру, смартфону или усилителю. Если на другом устройстве всё корректно, то ищите проблему в своём проигрывателе. Чаще всего встречаются такие проблемы:
- Сдвинутый баланс. Иногда, спутав ручку баланса с громкостью, пользователь выворачивает её в одну сторону. Тогда, конечно, звук в одном из каналов будет на нуле.
- Плохо вставленный штекер. Особенно часто бывает со стационарными устройствами. Проверьте коммутацию.
- Обрыв внутри усилителя или ЦАПа. Тогда ремонтировать надо не наушники, а источник звука.
Наиболее частые причины проблем
Если учесть разные виды конструкции «ушек», то наиболее частые виды проблем с ними таковы:
- Обрыв провода. Кабель, ведущий к одному из спикеров, можно случайно перебить, разорвать или перетереть. Это особенно вероятно, если часто перегибать шнур.
- Поломка мембраны динамика. Чаще встречается в накладных моделях, где динамики большего размера и меньше защищены корпусом.
- Поломка штекера. Случается, если неаккуратно согнуть его, вытаскивая из плейера или телефона.
- Программные проблемы с источником звука (неверно установленный драйвер, неправильная настройка выхода)
Каждый из этих случаев стоит рассмотреть отдельно.
Отходит или порвался провод
После того как вы определили наличие повреждённого участка, необходимо сразу же приступить к ремонту наушников
Чтобы определить нормальное рабочее состояние провода, нужно воспользоваться мультиметром. Поочерёдно прикладывая его к каждому сантиметру кабеля, вы сможете определить повреждённый участок. Затем выполните следующие действия:
- С помощью канцелярского ножа или кусачек аккуратно снимите изоляцию на небольшом участке провода. После этого разрезайте её до тех пор, пока не будет обнаружен разрыв.
- Наушники обычно состоят из двух проводов, соединённых между собой, поэтому придётся внимательно осмотреть оба из них.
- Когда место разрыва будет найдено, перережьте кабель и посмотрите на состояние проводов. Расщепление приводит к тому, что с двух сторон кабеля отрезают определённый элемент проводов, делая оставшиеся куски одинаковыми. В противном случае аксессуар работать не будет и сгорит при первой же возможности.
- Если повреждение обнаружено только на одном проводе, запаяйте его, не перерезая остальные.
- Следующий этап ремонта — надевание на кабель термоусадочной трубки (когда провода будут спаяны, она будет выполнять защитную функцию для них).
- Аккуратно скрутите провода одного цвета между собой. При этом постарайтесь, чтобы соединённые места не были слишком толстыми, иначе их будет намного сложнее спрятать под термоусадкой.
- С помощью паяльника и припоя запаяйте каждый оборванный участок. После этого на оголённое место натяните кусочек резиновой трубки, которую надевали на кабель ранее и нагрейте её феном для плотного облегания термоусадки.
Распространенные неисправности
Чтобы определить метод починки наушников, необходимо понимать причину поломки, и заключается ли она вообще в самом аксессуаре. Для этого можно подключить наушники к другому работающему разъему либо же к имеющемуся разъему подсоединить другие рабочие наушники. Если после проверки выяснится, что проблема все-таки в самом гаджете, то стоит оценить его на предмет распространенных поломок.
Может оказаться, что наушники не работают из-за сломанного штекера. Опять же в этом случае звук появляется и пропадает во время нажатия или кручения детали в разъеме. Существует вероятность обрыва провода – как между штекером и динамиками, так и у самой головки штекера.
Проблема с наушниками может заключаться в неисправности динамиков и регулятора громкости, деформации мембраны или ее разрыве. Возможно также, что в устройство просто попало что-то лишнее либо же детали вышли из строя из-за старости. Если у наушников не работает только одно ухо, то это может быть обусловлено сильным загрязнением.
Ремонт наушников с оголовьем и микрофоном Genius
Попали в ремонт наушники Genius, в которых были перетерты провода и сломаны крепления телефонов к оголовью.
Наушники мне были принесены на запчасти, но оценив их техническое состояние, пришел к выводу, что они подлежат ремонту.
Ремонт крепления наушников к оголовью
Перед ремонтом перетертых проводов сначала надо было отремонтировать механическое повреждение узлов крепления наушников к оголовью.
Вскрытие узлов показало, что выступы, служащие для фиксации плоской пружины оголовья отсутствовали. Похоже, что наушники роняли, и плоская пружина их просто срезала.
Закрепить пружину в узле можно было с помощью двух винтов, но для надежности решил использовать комбинированный вид крепления – один винт и термоклей. Для этого сначала в одной из половинок было просверлено отверстие и в него вставлен винт М3.
Далее кусочки термоклея были расплавлены электрическим паяльником, и пока клей не остыл и затвердел, установлена пружина оголовья и накручена на винт гайка. Таким же способом был отремонтирован и второй узел.
Толщина пластмассы узла позволила применить винт с конической головкой, которая была вплавлена в просверленное отверстие с помощью паяльника. При желании головку винта можно покрыть черным лаком.
Как видно на фотографии, внешний вид наушников не изменился. Возможность регулировки длины оголовья сохранилась. Теперь наушники надежно закреплены к оголовью, и можно приступать к ремонту шнура.
Ремонт проводов наушников
Через джек наушники мультиметром не прозванивались, поэтому пришлось телефоны разбирать. Разборка начинается со снятия с телефонов амбушюр.
Для этого надо взяться за край амбушюры и оттянуть ее рукой. Далее поддеть амбушюру с помощью отвертки и аккуратно по кругу вывести из зацепления с корпусом наушника.
Чтобы разобрать наушник достаточно открутить три винта и крышка снимется. Но один из винтов вращался, но не вывинчивается.
Оказалось, что одна из резьбовых стоек отломалась. Пришлось с помощью термоклея вместо нее установить металлическую стойку с внутренней резьбой.
На проводе наушников установлен блок регулятора громкости и выключения микрофона. Чтобы определить с помощью мультиметра, в каком месте провода в обрыве, пришлось блок разобрать. Для этого достаточно было вывинтить два самореза.
Прозвонка мультиметром показала, что динамики в наушниках исправны и имели сопротивление 31 Ом. А провода в шнуре имели обрыв как на участке джек — регулятор громкости, так и от регулятора громкости к наушникам. Пришлось отрезать по участку шнура, как у наушника, так и с двух сторон регулятора громкости и перепаять провода.
Ограничение перемещения на вытяжку шнура в корпусе наушника было сделано с помощью завязки его в узел. Это плохой вариант, так как шнур имеет возможность перемещаться внутрь и вращаться, в результате провода могут оборваться.
Поэтому шнур был закреплен с помощью термоклея. Сначала клей был нанесен на шнур, который пока клей не затвердел, был втянут во втулку. Затем шнур термоклеем был зафиксирован на крышке наушника.
Осталось припаять провода в соответствии цветовой маркировкой, скрутить половинки наушника и надеть амбушюру.
Настал черед ремонта блока регулировки звука и отключения микрофона. В данной модели наушников для вскрытия блока достаточно было отвинтить два винта.
Шнуры в блоке фиксировались с помощью пластмассовых втулок, которые со шнура снять не получилось. Поэтому втулки были разрезаны вдоль ножом.
Далее были обрезаны участки шнура и с помощью паяльника оплавлением снята изоляция. Стоит заметить что, провода, через которые подавался звуковой сигнал на наушники, и микрофона были, для снижения взаимного влияния, изолированы друг от друга.
Для фиксации втулки на шнуре, на него была нанесена капля термоклея, можно и нанести клей момент. Но термоклей быстрее застывает.
Далее, пока термоклей не затвердел, втулка была сдвинута на термоклей и сжата с помощью обвязки витком нитки.
Осталось припаять провода к контактным дорожкам печатной платы и собрать узел регулировки. Чтобы было удобно паять, плату прижал плоскогубцами. Заодно был смазан машинным маслом и регулятор громкости.
Ремонт своими руками наушников Genius с микрофоном закончен. Проверка показала их исправную работу. Теперь гарнитура при аккуратном обращении прослужат еще много лет.
Классификация
Штекеры, как и любая деталь массового производства, имеют свою классификацию, которая зависит от подключаемой аппаратуры и играет важнейшую роль при ремонте. Так, существует разделение по размерам и количеству подсоединяемых проводов.
По размерам
На практике чаще всего встречаются штекеры трех типоразмеров:
micro-jack диаметром 2,5 мм (1/4″)- используется для подключения наушников к малогабаритным гаджетам и старым мобильным телефонам;
mini-jack диаметром 3,5 мм (1/8″) — применяют для соединения наушников с плеерами, смартфонами (например, iPhone, Xiaomi и др.) или аудиокартами, установленными в персональных компьютерах;
jack диаметром 6,35 мм — с его помощью подключают к источнику звука профессиональные наушники, эстрадные микрофоны и пр.
По количеству жил
Штекеры типа jack также различаются по функциональному назначению, которое определяет и их конструктивное исполнение. На практике встречаются такие их разновидности:
- двухпроводные типа TS — моно-jack;
- трехпроводные типа TRS — стерео-jack;
- гибридные типа TRRS — 4 провода и более.
Конструктивно все они абсолютно идентичны и отличаются только размерами. При этом их контактные площадки разделены между собой необходимым количеством диэлектрических колец. Внешний вид, нумерация контактов и схемы распайки (распиновки) различных вариантов исполнения показаны на рисунках.
Рис. 1 Внешний вид штекеров
Двухжильный jack в обычной жизни используется очень редко. Его основное применение — профессиональное звукозаписывающее оборудование и музыкальные инструменты. Схема такого штекера самая простая и выглядит следующим образом.
Рис. 2. Двухжильный моно- jack TS
Трехжильные штекеры применяются на обычных головных телефонах, не предусматривающих микрофон и регулировку громкости.
Четырехжильные штекеры встречаются как в обычных головных телефонах, у которых по одному проводу «земли» на левый и правый наушник, так и на гарнитурах, где четвертая жила отводится под микрофон.
Рис.4. Распиновка четырехжильного штекера TRRS без микрофона.
Рис. 5. Распиновка четырехжильного штекера TRRS от гарнитуры
Что касается штекеров TRRRS и более, то в них соединение жил с jack происходит аналогично TRRS от гарнитуры, только на каждый контакт (левый и правый динамик, массу и микрофон) могут идти по нескольку проводов, которые определяются опытным путем при помощи мультиметра. Такие штекеры встречаются, например, в Earpods от Apple и Piston 3 – 6 проводов, 3 из которых — масса.
Популярные статьи Свадебная шкатулка для денег или колец
Как разобрать штекер наушников
Чтобы починить наушники, первым делом необходимо разобрать их штекер. Подавляющее большинство наушников имеют на разъеме резиновую оболочку, которую можно аккуратно снять. Удобнее делать это толстой иглой или шилом:
Вставляем иголку сначала неглубоко, и постепенно продвигаясь по кругу, углубляемся иголкой на всю глубину разъема. После этого можно стянуть резиновое покрытие.
У вторых наушников(XBA-H1) разъем оказался разборным.
Как видно из картинки, следующий шаг — это оголение залитых пластиком контактов штекераа. Я срезал аккуратно, для демонстрации, того что там изначально находится. Обычно я срезаю все вместе с проводами 🙂
Не работает один наушник: разносторонние причины и как починить устройство
Помимо разрыва контактов на наушниках, могут возникнуть и другие проблемы, например, отсутствие нужных драйверов, проблема в самом гнезде или засоре контактов.
| Причина | Разъяснение |
| Неплотное вхождение штекера в разъём | Контакты на штекере и аудиовыходе под наушники и на штекере располагаются по кругу, соответственно, неплотное прижатие или проваливание разъёма не создаёт тесного контакта, поэтому звук в одном из наушника может быть не слышен. |
| Отсутствие драйверов | Если утилиты неправильно установлены на устройстве или вовсе отсутствуют, наушники будут конфликтовать с операционной системой плеера или телефона. В данном случае их необходимо установить. |
| Загрязнение и попадание влаги | В течение многомесячного использования устройства без перерыва (имеется в виду на работе, во время занятий спортом или других действиях) динамики могут загрязняться ушной серой или пылью, также в них могут попасть капли пота. А эти факторы обязательно скажутся на работоспособности гаджета. |
Неисправность одного наушника может крыться и в повреждённой мембране. Вы, конечно же, можете попытаться её вогнуть на место, однако, должны понимать, что это явление временное, и вскоре прибор полностью выйдет из строя без возможности его починки. Факт! Плохая слышимость чаще встречается у наушников-затычек с силиконовыми вкладышами
Нюансы починки микрофона на портативных наушниках
Микрофон на наушниках — это достаточно хрупкий элемент, который подвержен загрязнению больше, чем остальные составляющие устройства. Часто именно из-за попавшего засора в отверстие микрофона, начинает «барахлить» звук в обоих наушниках. Чтобы избавиться от проблемы, нужно почистить мини-устройство:
- Подготовьте ватную палочку (желательно деревянную, на ней надёжнее держится вата) и свежий спирт.
- Снимаем корпус с микрофона на гарнитуре и аккуратно пропитанной ватной палочкой в спирте обрабатываем все частички. Действуйте очень медленно, чтобы не повредить механизм.
- Дождитесь, пока влага антисептика полностью растворится, после чего можете собрать корпус и пользоваться наушниками с микрофоном дальше.
Если микрофон полностью не вышел из строя, то воспроизведение звука восстановится
Снимем оплетку кабеля
Удобнее всего надрезать оплетку именно как на фотографии. Не нужно сильно прижимать лезвие. Благодаря сгибанию, оплетка будет расходиться сама, независимо от ее формы. Проворачиваем провод, делая надрезы и, когда прошли круг, стягиваем оплетку. Главное не прорезать проводки.
Проводки покрыты лаком и его необходимо счистить. Можно сделать это ножом. Но если Ваш нож, как и мой туповат, то результат не очень порадует.
Проводки очень тонкие и тупость ножа приводит к их отрыванию вместе с лаком. В принципе острым ножом это делается достаточно легко. Но острого ножа у нас нет, поэтому воспользуемся зажигалкой или любым другим источником огня.
Чистим контакты штекера:
На разъеме нужно отпаять все провода. Даже если срезать их или они будут оторваны, то в капельках олова на контактах все равно останутся кусочки проводков, которые потом могут перемкнуть контакты. В любом случае капельки олова на контактах нужно освежить, расплавив их паяльником, смоченным в канифоли, и вытащив из них лишние кусочки проводков.
С разъемом пока закончили, теперь подготовим провод. Зачастую провод умирает на выходе из разъема, поэтому срезаем его на 2-3 или даже 5 см выше разъема. Затем острым ножом или скальпелем прорезаем по кругу оплетку провода в 1-1.5 см от конца и снимаем покрытие, оголяя проводки.
Очистите разъем для наушников
Как вы можете себе представить, много пыли, а также ворсинок могут пробиться в разъем для наушников с течением времени. Это может быть причиной проблемы, так как грязь может фактически блокировать соединение между наушниками и гнездом.
Первое, что вам нужно сделать, это просто заглянуть в 3.5-мм мини-джек, чтобы увидеть, насколько он грязный. Фонарик не помешает.
Отличный вариант — использование ватного тампона. Вдавите его в гнездо и немного закрутите его, чтобы удалить оттуда пыль. Будьте очень осторожны,, поскольку последнее, что вы хотите сделать, — это нанести вред устройству. Вы также можете намочить ватный тампон спиртом, но убедитесь, что вы не используете его слишком много.
После того, как вы закончите, загляните в гнездо для наушников еще раз, чтобы увидеть, сколько пыли и грязи вы смогли удалить. Подключите наушники, чтобы проверить, все ли работает так, как должно.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Как починить наушники если они сломались — советы по ремонту Вот забавный факт труба, идущая вверх по внутренней части вашего био например, Bic или Paper Mate , почти точно такого же диаметра, что и разъем для наушников. Спрашивайте, я на связи!
Поломка штекера
Если ваши наушники сломаны, первое, что нужно искать, это соединение между штекером и кабелем. Часто причина отказа находится в этом месте. Частый изгиб приводит к обрыву кабельных проводов, поэтому сигнал не доходит до одного или обоих «ушей» гаджета.. Микрофон тоже может не работать.
Довольно легко обнаружить поломку. Попробуйте согнуть провод в предполагаемой точке разлома в разных направлениях, пока устройство включено. Если появляется звук или вы слышите треск, это означает, что один из проводов разорван. Что делать, если проблема обнаружена на кабеле?
Чтобы отремонтировать гарнитуру, выполните следующие действия
- Вырежьте штекер из кабеля.
- Для ремонта вилки вы используете внутреннюю часть старой с небольшой модификацией. Для снятия этой части необходимо использовать канцелярский нож, чтобы прорезать пластиковую оболочку, как показано на рисунке ниже.
- После вырезания пластика удалите внутреннюю часть заглушки. Вы увидите контакты с несколькими тонкими проводами разных цветов, припаянными к ним. Вы можете разобрать наушники iPhone таким же образом.
Запомните или нарисуйте на бумаге, какой контакт, какого цвета был подключен провод. На рисунках ниже показаны схемы разводки стандартных проводов. Цвет проводов может варьироваться от модели к модели, в этом случае зеленый — левый канал, красный — правый, а медный (без изоляции) — обычный.
- Если вам необходимо отремонтировать гарнитуру, подключенную к разъему (обычно на кабеле имеется 2 штекера), схема разводки будет такой же, как на рисунке ниже.
- Затем удалите внешнюю (общую) изоляцию с внутренних жил кабеля.
- Ремонт наушников невозможен без паяльника. Это связано с тем, что общие провода должны быть соединены, а концы всех проводников должны быть обработаны флюсом и пайкой. Покраска проводников немного затруднена, так как они покрыты изоляцией (краской). Для облегчения этого рекомендуется использовать зажигалку, чтобы слегка воспламенить кончики проводов. Кроме того, кончики лака можно чистить обычным ножом.
- Для продолжения ремонта наушников собственными руками, таких как наушники Defender, необходимо найти шариковую ручку, из которой вам понадобится только одна деталь, а именно нижняя. Он будет служить корпусом вилки.
- Приготовьте небольшой кусок термоусадочной трубки для защиты проволоки от жестких изгибов.
- Следующий шаг — прикрепить наконечник пера и термоусадочный материал к проволоке, а затем припаять концы оловянной проволоки к штепсельному концу.
- Припойте штыри в точном соответствии со схемой пайки (с помощью эскиза).
- После пайки всех проводов необходимо проверить, работают ли наушники. Для этого можно использовать мультиметр и проверить все штыри. Если у вас нет счетчика, просто подключите его к телефонному разъему и включите музыку. Убедитесь, что оба канала наушников работают раздельно, повернув ручку баланса в эквалайзере.
- Если результат теста положительный, поместите термоусадочную втулку над паяльным соединением и с помощью зажигалки или фена плотно прижмите ее к разъему.
- Чтобы продолжить, приготовьте небольшое количество эпоксидной смолы.
- Добавьте несколько капель смолы на кончик ручки и поместите ее на паяную пробку. На этом ремонт гарнитуры завершен.
Как починить провод
Что бы починить провод от наушников, для начала необходимо определить место обрыва провода в кабеле. Для этого аккуратно наденьте наушники и, слушая музыку, попробуйте перегибать кабель под разным углом вдоль всей его длины. Как только звук в наушнике снова появится, зафиксируйте пальцами участок кабеля — это и есть место обрыва провода внутри кабеля.
Как починить провод
Общая схема ремонта, если порвался провод:
- Обрежьте кабель в месте обрыва провода.
- Наденьте термоусадочную трубку (если она есть, если нет, то пропустите этот шаг).
- Аккуратно снимите ножом оплетку с кабеля. Не повредите при этом провода!
- Счистите лак (с помощью ножа или зажигалки) и залужьте провода с помощью паяльника (если вы будете паять провода).
- Спаяйте оборвавшиеся провода (или воспользуйтесь способом без пайки из этой статьи). Только не перепутайте какой провод с каким надо спаять!
- Проверьте наушники на работоспособность.
- Перетащите термоусадочную трубку на место пайки, нагрейте ее феном или зажигалкой пока она не сядет про форме провода. Если нет термоусадочной трубки, то аккуратно заизолируйте провод несколькими слоями изоленты.
Куда припаять провода наушников
Думаю буковки L и R знакомы всем и то, что они обозначают левый (Left) и правый (Right) каналы тоже . А вот что такое GND ?
Все просто — это GrouND или по нашенскуи — земля . Наверное вы слышали что лампочка может гореть только когда по одному проводу ток в нее втекает, а по другому ток из нее вытекает. И что называется это дело замкнутая цепь. Так вот и здесь тоже самое — наушник запоет если один его провод припаян к L или R , а второй к земле ( GND ) . Так что у нас просто нет другого выхода как припаять левый наушник к L и GND , а правый к R и GND .
Цвета надписей и стрелочек выбраны не случайно, это стандартная расцветка, которую имеют больше половины наушников, а у остальной половины вместо зеленого — синий . В особо редких случаях встречаются другие цвета, но земля(GND) всегда желтая . Всегда…
Если затрудняетесь с определением где какой канал — припаяйте землю, включите наушники в плеер или телефон и залуженным проводком тыкайтесь в контакты штекера. смотрите где заиграет)
Чаще всего встречается расцветка
- земля (общий) — желтый (золотой)
- левый — синий (зеленый)
- правый — красный
Как и у любого правила, у этого тоже есть исключения, особенно это касается гарнитур. Например бывает, что правый — зеленый, левый — синий, а красный — это микрофон. Иногда провода не полностью одного цвета, а в цветную полосочку в сочетании с желтым.
Но чисто ЖЕЛТЫЙ всегда ЗЕМЛЯ. Смеси цветов с желтым, в большинстве случаев тоже земля, но нужно проверять.
Поэтому первым делом скручиваем между собой желтые провода наушников и AUX-кабеля.
Теперь поочередно скручиваем проводки наушников с проводками AUX-кабеля. Суть в том, что красный проводок разъема AUX-кабеля нужно скрутить с красным проводком наушников и тогда правый наушник запоет.
Определили? Отлично! Теперь проводки, оставшиеся невостребованными,можно просто отрезать.
Итак, проводки скручены, наушники поют — на лице улыбка)
Ремонт штекера наушников
Известно, что поломка штекера на конце провода является наиболее распространенной неисправностью наушников.
От частых перегибов, сильных рывков и прочих механических нагрузок тонюсенькие провода ломаются или рвутся. При этом, как правило, перестает работать какое-то одно ухо или, как в моем случае, сразу оба.
Иногда происходит обрыв общего провода, в этом случае звук искажается до неузнаваемости: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона/плеера включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга.
Также бывает, что просто пропадает стерео-эффект.
Зачастую звука в ушах нет, но микрофон работает, как ни в чем не бывало. Однако, если происходит обрыв микрофонного провода, то вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.
Чаще всего причина любой описанной неисправности в порвавшемся проводе в непосредственной близости от штекера.

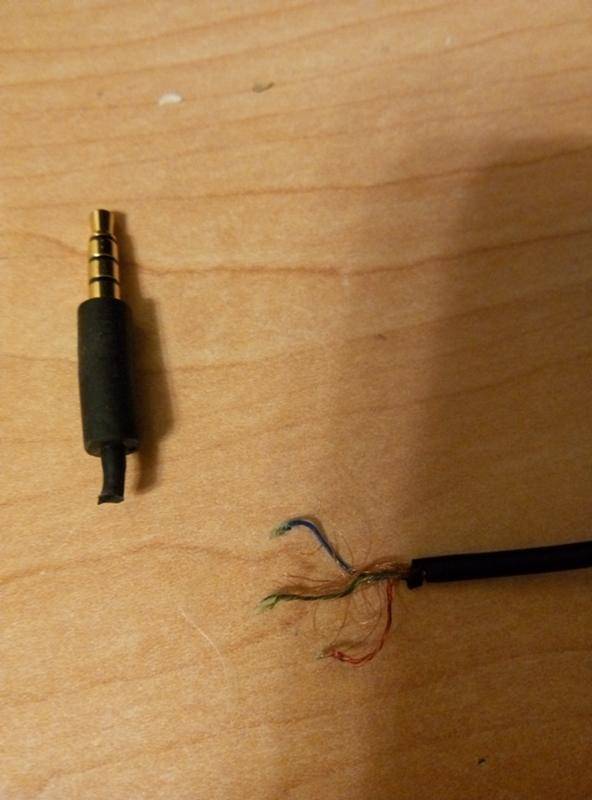

Иногда повреждение провода видно невооруженным глазом, но чаще всего оно скрыто под изоляцией.
