Греющий кабель своими руками: инструкция по изготовлению
Помимо использования заводских моделей, вы можете изготовить греющий кабель своими руками. Особых навыков и знаний для этого не потребуется:
- Для начала нужно придумать альтернативу изделия. Многие монтажники рекомендуют использовать «полевик». Речь идет о телефонном кабеле, используемом в военно-полевых условиях. Официальная маркировка – П274-М. К достоинствам изделия можно отнести малый диаметр, жесткость, выносливость и прочность изоляции. Последнее свойство позволяет эксплуатировать изделие в условиях повышенной влажности.
- Учтите, что данный кабель нельзя сравнивать с магазинными и заводскими аналогами. Он не будет выполнять функцию саморегуляции, а изоляция не будет пищевой. Если вы планируете эксплуатировать провод лишь временами (на даче в зимнее время года) и прокладывать внутри трубопроводов, то можно обойтись без перечисленных свойств.
- Устанавливая «полевик», распустите его на отдельные провода. Один проводник согните пополам и свивайте в обратном направлении. На открытых концах нужно обеспечить герметичность ввода кабеля. Для этого можно воспользоваться фланцем от шланга. Чтобы повысить герметичность, можете взять штуцер и продеть через него провода.
- Далее залейте штуцер эпоксидным клеем и приплюсните. Чтобы усилить соединение, наденьте накидную гайку.
При выборе саморегулирующегося греющего кабеля нужно быть внимательным. Изучите каждую деталь, воспользуйтесь изложенными выше советами. Не нужно покупать чересчур мощное изделие для малых участков, поскольку лишняя энергия станет расходоваться впустую, а вы даже не узнаете, за что платите. Тем более эффективность кабеля будет аналогичной проводу с оптимальной мощностью.
Выбор системы по мощности
Внутренний самонагревающийся кабель для водопроводных труб подразделяется в зависимости от типа применения.
Значение мощности зависит от следующих параметров — среднегодовой температуры в регионе, способа прокладки трубопровода (снаружи, внутри) и его изоляции, метода обогрева — внутри трубы или снаружи. Другим важным фактором является диаметр трубы.
При покупке греющего кабеля для водопроводных труб узнайте у продавца расход кабеля на 1 метр трубы (указывается производителем для каждой мощности).
Для небольших участков бытовой сети лучше использовать маломощный нагревательный комплект. Для загородных домов или дач, например, используется отопительный комплект мощностью от 5 до 25 Вт/м. Величина тепловых потерь зависит от объема трубы и качества изоляционного слоя. Например, металлическая труба диаметром 50 мм с изоляцией 20 мм будет эффективно нагреваться устройством мощностью 20 Вт/м.
По опыту можно сказать, что при средней изоляции трубопровода (толщина полистирольного покрытия 30 мм) в средней полосе России для обогрева одного метра трубы внутри достаточно мощности 10 Вт/м, а снаружи нужно брать не менее 17 Вт/м. Чем дальше на север вы живете, тем большая мощность (или более толстый слой утепления) вам необходима.
Для обогрева на важных питающих сетях устанавливается кабельная система большой мощности. Перед установкой такой системы следует помнить, что мощность в греющем кабеле выбирается в зависимости от диаметра и длины основного кабеля. Однако расход энергии на обогрев водопровода, в этом случае будет значительным.
Основное преимущество саморегулирующегося устройства заключается в том, что оно может самостоятельно изменять свои рабочие параметры в зависимости от температуры окружающей среды.
Это преимущество обеспечивает длительную и надежную работу. Комплекты, поставляемые производителем, отличаются высокой эффективностью работы и способностью экономить энергию. Их можно устанавливать в водопроводных и канализационных системах, в сливах и т.д.
Самое главное при выборе — тщательно проанализировать плюсы и минусы предлагаемых вариантов. Кроме того, к каждой модели прилагается инструкция производителя. Это тоже следует тщательно изучить перед началом работы.
Производители нагревательных кабелей
Потребность в обогреве жилища и инфраструктуры востребована для жителей северных регионов, поэтому данная технология и материалы пришли к нам от туда.
На мировом рынке немало компаний, которые занимаются производством термокабелей. Ниже подробнее представлены самые популярные, выпускающие продукцию высокого качества:
- Ensto (EFPO10, TASH0.05) — страной производителем является Финляндия. Выпускает самонагревающийся кабель, который отвечает последним требованиям инновации. Изделия легки в монтаже, и имеют улучшенную конструкцию.
- Nelson — линейка моделей выпускаемых американской компанией довольно большая (CLT; LT; LLT; HLT; SLT-2; QLT; HLT; NC). Продукция имеет продолжительный срок службы, и обладает постоянными, повышенными характеристиками при эксплуатации.
- Lavita — южнокорейская компания. Три основные модели выпускаемые ей:
- HPI 13-2 CT — длительная, бесперебойная работа;
- GWS 10-2 — энергоэффективная производительность;
- VMS 50-2 CX (CT) — модель с повышенной устойчивостью к нагрузкам из вне.
- DEVI — датская компания. Большой модельный ряд (DEVIflex, DEVIsnow, DEVIiceguard, DEVIpipeguard, DEVIhotwatt), все виды с 20-ти летней гарантией — замена и переустановка пришедшего в неисправность кабеля. Кроме того, продукция славится высокой производительностью и быстродействием. С успехом используется как для наружных, так и для внутренних систем обогрева.
- FreezStop — производитель Россия, эту продукцию также нельзя оставить без внимания. Все модели (FreezStop, Freezstop Inside, Freezstop Simple, FreezStop-Lite) высокого качества, и подходят для разных систем.
Следует отметить и Шведский обогреватель SVK 20 с мощностью 1645 Вт, предназначен как для тёплых полов, так и для обогрева водопроводов.
Как видите, ассортимент саморегулирующихся кабелей для обогрева труб огромен, и на какой модели остановить свой выбор решать вам. Главное, чтобы изделие подходило по эксплуатационным характеристикам к вашей системе.
Внешний монтаж провода для обогрева
Греющий кабель обычно размещается на поверхности трубы. Вариантов его закрепления несколько:
- Волнистой линией.
- Один кабель размещается вдоль трубы по прямой линии.
- Несколько кабелей закрепляются параллельно друг другу по прямой линии вдоль трубопровода.
- По спирали.
- Сочетание предыдущих вариантов на отдельных частях труб, коленах, вентилях и т. д.
При наружном монтаже постоянно мониторится отсутствие механических повреждений на внешней стороне кабеля обогрева. К поверхности трубы он крепится с помощью специальной липкой алюминиевой ленты. Использовать пластиковый скотч запрещено.
Сначала греющий кабель фиксируют при помощи отрезков ленты, которые располагают на расстоянии примерно 3 дм друг от друга. Потом алюминиевый скотч пускают по всей длине греющего провода. Таким образом обеспечивается прочность соединения с поверхностью трубы, большая площадь теплоотвода, отсутствие непосредственного контакта с теплоизолирующим материалом.
Пластиковые трубы предварительно рекомендуется оклеить липкой лентой или алюминиевой фольгой, что обеспечит равномерное распределение тепла по всей их поверхности. После закрепления кабеля потребуется теплоизоляция труб специальными материалами для предупреждения теплопотерь.
Трубу с закрепленным греющим кабелем нужно обернуть теплоизоляционным материалом
Как работает греющий трубы кабель?
Принцип работы греющего кабеля так же прост, как все гениальное — так же как в ТЭНе или кипятильнике, кабельный обогрев осуществляется преобразованием электрического тока в тепловую энергию. Существуют варианты как крепления снаружи, так и внутреннего размещения, когда прогревочный кабель располагается в трубе. В ней поддерживается необходимо высокая температура, препятствующая образованию льда. Обогревающий кабель для применения в водопроводных и канализационных трубах работает так, чтобы исключить короткое замыкание при контакте с водой. Это достигается за счет применения тугоплавких и прочных проводящей части и изолирующей оплетки.
Выбираем мощность
Очевидно, что для разных целей требуются устройства разной мощности. Выбрать, какой кабель подходит для ваших нужд, довольно просто, достаточно свериться с нашей таблицей.
Для установки поверх трубы:
| Мощность кабеля | Диаметр трубы |
| 40 Вт/м | до 150 мм |
| 30 Вт/м | до 100 мм |
| 24 Вт/м | до 50 мм |
| 16 Вт/м | до 32 мм |
Нагревательные кабели представлены моделями с заземлением и без него
Для внутреннего монтажа:
| Мощность кабеля | Диаметр трубы |
| 16 Вт/м | от 80 до 200 мм |
| 13 Вт/м | до 80 мм |
Внутренняя установка обогревающего кабеля обеспечивает небольшую экономию электроэнергии
Данные приведены для обычной европейской зимы. Если в вашем регионе термометр нередко опускается ниже -30 °С, лучше выбирать саморегулирующийся кабель с дополнительным запасом мощности.
Способ монтажа кабеля
Самый оптимальный способ — воспользоваться таблицами, которые предоставляет производитель греющего кабеля. Там будут самые точные данные, которые позволят подобрать то, что нужно именно для ваших условий
Также важно знать, что совершенно точно посчитать нужную мощность все равно невозможно: слишком много факторов, которые зависят от конкретной ситуации (тип грунта, роза ветров и еще десятки факторов, перечислять можно очень долго). Поэтому зачастую просто покупают греющий кабель с определенным запасом. Может это и не очень оправдано с экономической точки зрения, зато максимально надежно
Да и погода у нас такая, что лучше перебдеть, чем недобдеть: сильные морозы могут внезапно ударить в любом регионе.
Может это и не очень оправдано с экономической точки зрения, зато максимально надежно. Да и погода у нас такая, что лучше перебдеть, чем недобдеть: сильные морозы могут внезапно ударить в любом регионе.
- Если кабель монтируется внутрь трубы, которая в земле, то его мощность должна быть около 5 Вт на метр;
- Если кабель снаружи трубы, которая находится под землей, то это от 10 до 15 Вт;
- Если труба не в земле, то это от 20 Вт.
Но это усредненные показатели для средней полосы России, которые мы привели лишь в качестве примера, ориентироваться на них без учета климатических условий в вашем регионе и ваших целей совершенно точно не стоит.
Греющий кабель для водопровода своими руками
Для обустройства водяных магистралей на дачных участках или при прокладке труб для полива огорода можно использовать кабель самодельного типа. В основе конструкции лежит полевой телефонный кабель типа П-274М (имеющий прозвище «полевка»).
Шнур имеет жесткую металлическую жилу и прочный изолятор, что позволяет использовать материал для внешнего и внутреннего обогрева трубопроводов. Применять кабель для магистралей водоснабжения жилого дома не рекомендуется. Поскольку используемый изолятор не относится к пищевым материалам.
Если предполагается провести кабель в трубе, то полевой провод разделяется на жилы, которые затем складываются и свиваются в общий шнур. Герметичный ввод обустраивается при помощи гибкого шланга или иного резинотехнического изделия, дополнительная защита обеспечивается герметиками или эпоксидной смолой.
При установке кабеля поверх трубы разделение на жилы не требуется, шнур наматывается по спирали, а затем подключается к бытовой сети.
Все соединения электрической проводки изолируются и защищаются от проникновения влаги, в цепи коммутации предусматривается защитный предохранитель. Установка самодельного обогревателя предохраняет трубы от обледенения и снижает образование конденсата на внешней поверхности.
В результате металлические трубопроводы имеют увеличенный срок эксплуатации, что позволяет снизить затраты на содержание водопровода на приусадебном участке.
Смотрите видео, как простой провод сделать тёплым:
Монтаж на трубе с вентилем
А если у вас более сложный случай? Например, на участке водопровода присутствуют крепежные элементы и вентили?
Здесь есть определенные нюансы. Для начала подготавливаете саму трубу, наклеивая ленту.
В крепежных точках хомуты придется временно убрать.
При этом сам провод должен проходить через нижнюю точку крепления хомута.
А что делать с краном?
Ошибка №10
Если кабель здесь пустить в натяжку по прямой или даже по спирали, то при необходимости замены вентиля, сделать это без разрезания кабеля уже не получится.
Поэтому должен быть сделан запас в виде петли.
После этого просто складываете данную петлю вокруг вентиля и стягиваете ее стяжкой.
Поверх всего натягивается теплоизоляция.
Сколько стоит
| Марка | Nelson Limitrace СLT25-JT | Nelson Limitrace СLT23 JT | Nelson Limitrace СLT28 JT | Nelson Limitrace LT 210-JT | Thermopads FPC SR |
| Мощность, (Вт/м.) | 16 | 9 | 26 | 33 | 10 |
| Напряжение, (вольт) | 220 | 220 | 220 | 220 | 220 |
| Максимальная длина, (м.) | 139 | 145 | 100 | 185 | 100 |
| Рабочая температура, (°C) | 65 | 65 | 65 | 65 | 65 |
| Срок службы, (лет) | 20 | 20 | 20 | 20 | – |
| Цена за метр, (руб.) | 470 | 440 | 485 | 500 | 230 |
Цены на греющий кабель для водопровода в таблице указаны выборочно для нескольких моделей на 2014 год в регионе Москва и московская область.
На сегодня существует несколько десятков производителей, в том числе и российских, которые производят, помимо основной продукции, нагревательные кабеля самых разных модификаций и функциональности.
Ассортимент каждого направления также может достигать от нескольких десятков до нескольких сотен моделей. Марка HBS – это российская компания Ekkotec, на сегодняшний день наиболее популярная и производящая широкий ассортимент.
Монтаж греющего кабеля внутри трубы

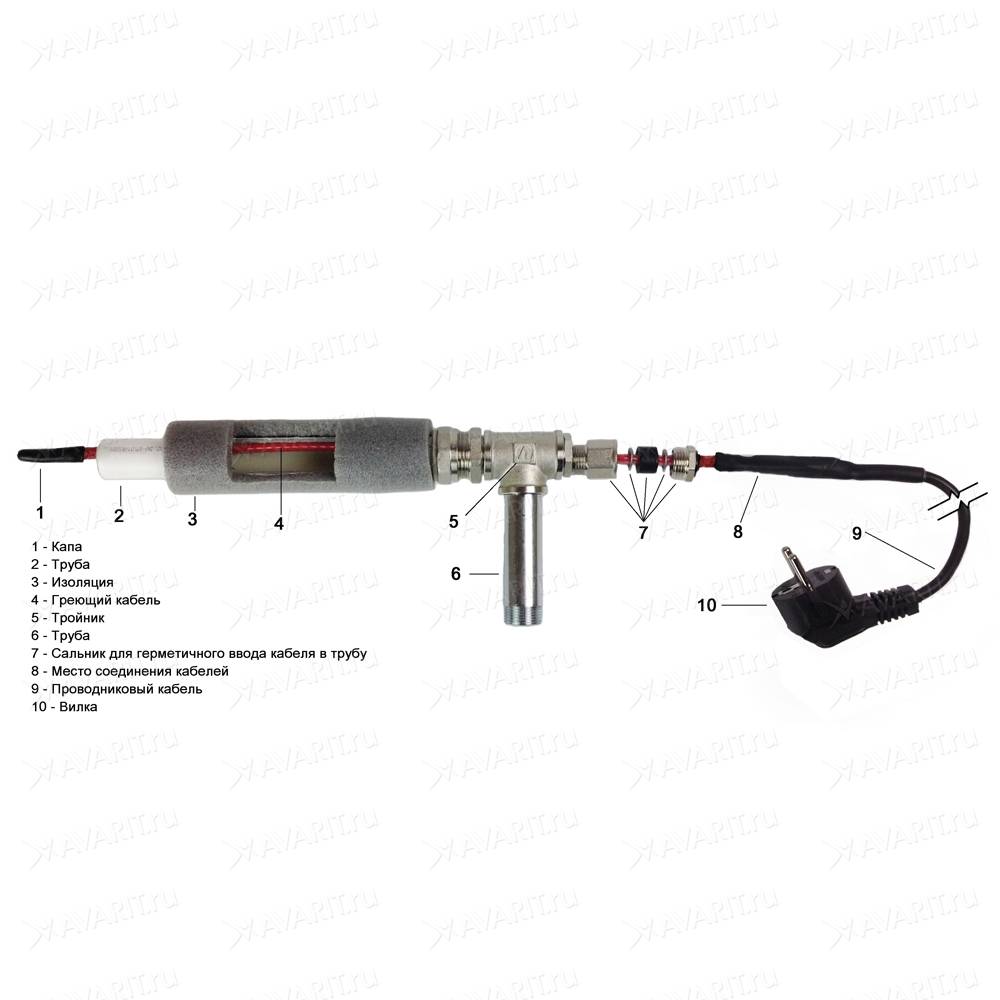

При прокладке трубопровода необходимо предусмотреть участок для установки нагревательного элемента. Как правило, в конце секции устанавливается тройник, а кабель устанавливается в один из его выходов с помощью специального уплотнительного устройства — сальника, который должен быть в комплекте.
Для установки греющего кабеля внутри трубы устройство должно соответствовать определенным критериям:
- -Изделие не должно выделять вредных компонентов.
- Он также должен обладать высокой степенью электрозащиты
- .Герметичная конструкция.
Для монтажа внутри трубы, необходимо приобрести специальный кабель, который можно использовать в таких условиях — со специальной изоляцией и круглым сечением. В комплект должны входить — резьбовые втулки и шайбы с коническим или цилиндрическим резиновым уплотнением между ними.
- Перед прокладкой кабеля необходимо сразу же установить все втулки и шайбы на кабель в требуемом порядке в соответствии с инструкцией, и только после этого подключить «холодные» провода.
- Затем кабель очень аккуратно вставляется в корпус трубы на нужную длину.
- Необходимо следить за тем, чтобы таким образом нагревались только прямые участки труб или с минимальными изгибами, которые не будут препятствовать свободному прохождению кабеля.
- Ни в коем случае не прокладывайте кабель через клапаны, краны, задвижки или соединительные секции.
- После установки кабеля на место узел сальника полностью закрепляется болтами и зажимается для предотвращения утечки в системе водоснабжения.
Зачем нужен греющий кабель
В средней полосе прокладка труб на глубине 1600-1800 мм позволяет отказаться от установки системы электрического обогрева. Но размещение трубопроводов на большой глубине обходится дорого, на некоторых участках прокладка веток водоснабжения становится невозможной из-за близкого соседства с магистральными газовыми каналами или городским водопроводом или ливневой канализацией.
В этом случае необходимо проложить магистрали на разрешенной глубине, покрыть внешнюю поверхность специальным защитным материалом и уложить кабель для обогрева водопроводной трубы.
Дополнительные обогревающие элементы располагаются на точках ввода труб в помещение (используется для зданий, построенных на свайно-винтовом фундаменте). Питание подключается через специальный блок управления, обеспечивающий автоматический прогрев элементов водоснабжения.
Прокладка и подключение
Мы рассмотрели все самые важные вопросы, начиная от принципа действия саморегулирующего греющего кабеля, до вопросов его выбора. Осталось узнать, как осуществляется его установка. Сначала обсудим самый интересный способ – внутри трубы.
Скрытая укладка внутри трубы
Перед нами самая интересная задача – уложить саморегулирующий греющий кабель для водопровода внутри трубы. Находясь в нагретом состоянии, он не даст трубе замерзнуть и лопнуть. Давайте посмотрим, как это делается. Нам понадобятся следующие материалы и инструменты:
Подобная схема подключения требует куда больших усилий, но дает несоизмеримый прирост в КПД

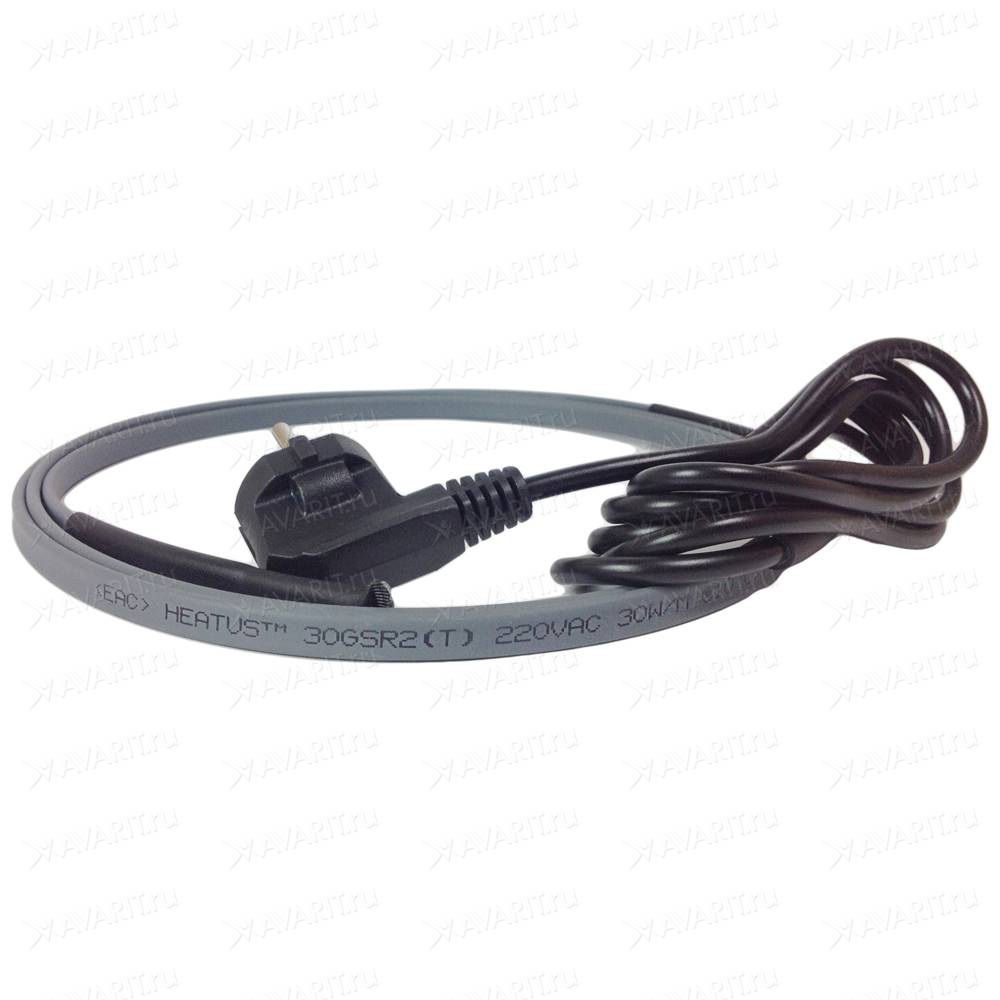

- Саморегулирующий греющий кабель подходящей длины;
- Острый нож для снятия изоляции;
- Термоусадочная пленка для изоляции проводников;
- Резиновый сальник;
- Тройник для установки саморегулирующего кабеля внутрь трубы;
- Фен для усадки пленки;
- Электрический провод с вилкой.
Для начала определяем место ввода – это может быть внутренний или наружный участок (здесь все индивидуально, смотрим по ситуации).
Конечный участок располагается там, где труба уходит в землю или заходит в другое здание.
Помните, что на всем протяжении не должно быть кранов и вентилей, так как они могут повредить саморегулирующий греющий кабель.
Все работы проводятся до начала заморозков, при положительной температуре – не дожидайтесь, пока появятся первые морозы. Не забудьте заранее перекрыть воду!
Особая муфта, используемая при подключении. Купить можно в любом сантехническом магазине
Если водопроводная труба поднимается из пола и отправляется дальше по горизонтали, то это облегчит прокладку – режем трубу и устанавливаем в этом месте тройник.
Далее насаживаем на кончик саморегулирующего греющего кабеля термоусадочную трубку и нагреваем ее строительным феном – этот кончик должен быть надежно герметизирован, чтобы избежать контакта воды и токоведущих частей.
Через верхний отвод заводим в него саморегулирующий греющий кабель, не забыв надеть на него сальник.
Далее проталкиваем кабель на необходимую длину – ее нужно рассчитать заранее и с небольшим запасом. На другом конце нам нужно смонтировать провод с вилкой. Аккуратно снимаем изоляцию и оплетку, чтобы у нас виднелись два проводника – к ним мы припаиваем провод, не забыв надеть на него соединительную муфту из термоусадочного материала (после пайки надеваем ее и обдуваем горячим воздухом из фена).
После того как вы проведете все электрические соединения, необходимо проверить сопротивление с помощью мультиметра – оно должно составлять несколько десятков ом. Если мультиметр показывает короткое замыкание, извлеките саморегулирующий кабель и осмотрите его на предмет повреждения
Особенное внимание уделите самой дальней концевой части.
Теперь фиксируем сальник, открываем подачу воды, проверяем отсутствие протечек в месте нашей работы. Если все хорошо, включаем провод с подключенным к нему саморегулирующим греющим кабелем в сеть. Несмотря на то что теперь водопровод защищен от замерзания, настоятельно рекомендуется обмотать трубу теплоизоляцией. Помните, что хорошая защита – это многоступенчатая защита.
Открытая наружная укладка
При необходимости, можно уложить саморегулирующий греющий кабель снаружи водопровода. Им обматывают не только сами трубы, но и установленные на них фланцы, соединительные муфты и вентили. Самый простой вариант – проложить несколько саморегулирующих кабелей параллельно трубе, закрепив их с помощью алюминиевого скотча. Также возможна укладка спиралью или двойной спиралью, что только увеличивает эффективность обогрева.
Крепить греющий кабель при таком подключении – сплошное удовольствие. Главное не скупиться на алюминиемый скотч
Вы можете использовать и двойной способ укладки – один греющий кабель уложить параллельно, а вторым обмотать трубу по спирали. К трубе он приматывается с помощью все того же алюминиевого скотча, колечками через каждые 20-30 см. После того как намотка будет завершена, накладываем скотч на кабель по всей его длине – так мы добьемся максимальной эффективности системы.
Некоторые специалисты советуют увеличить эффективность передачи тепла предварительным обматыванием труб фольгой или тем же скотчем.
Принцип действия и область применения
Главным отличием саморегулирующегося провода от кабелей резистивного и зонального принципа действия является конструкция.
Резистивное изделие функционирует по принципу кипятильника, поэтому укорачивать его запрещено. В данном случае проводники и есть нагревательные элементы.
Зональный греющий провод возможно разрезать на части, поскольку его конструкция подразумевает размещение параллельных жил. Между жилами размещен нагревательный элемент, состоящий из проволоки с высоким сопротивлением. На определенных участках проволока соприкасается с токоведущей жилой, благодаря чему обеспечивается нагрев на конкретном участке цепи.
Что касается саморегулирующегося кабеля, то он отличается от двух предыдущих наличием полимерной матрицы. Под оплеткой и защитными экранами спрятаны основные элементы – две токоведущие жилы из меди и греющая матрица. При рассмотрении последней вы обнаружите обычный полиэтилен. На самом деле данное устройство позволило создать уникальные и современные греющие элементы. Матрица представляет собой полупроводник, меняющий свойства в зависимости от конкретной температуры воздуха.
Пример с теплыми полами
Из саморегулирующихся кабелей можно организовать теплые полы. В ванной комнате температура пола будет ниже, поскольку в остальных помещениях обычно установлено отопительное оборудование. Понижает «градус» и то, что пол в ванной или туалете обычно делают из керамической плитки, являющейся «холодным» строительным материалом. На этом разнос температуры не ограничивается: в одном конце помещения она может быть выше, в другом, которое находится ближе к окнам – ниже.
Саморегулирующийся провод исключает необходимость использования подобных элементов. Вы можете расположить его по всей поверхности пола, при этом полимерная матрица самостоятельно позаботится о том, чтобы создать равномерно нагретую поверхность пола. Простой, но понятный пример: вы пришли домой с улицы и оставили на конкретном участке пола промокшую насквозь обувь. Саморегулирующийся кабель зафиксирует похолодание и начнет обогревать данный участок сильнее остальных. Происходить это будет до тех пор, пока ваши ботинки не обогреются до необходимой температуры. И на улицу вы пойдете уже в теплой обуви! Если ботинок нет, то кабель не нагревается так сильно, а значит, происходит экономия электроэнергии.
Пример с водопроводом
Чтобы исключить промерзание воды в сильные холода, саморегулирующийся кабель используется для обмотки водопроводного вентиля. Вентиль представляет собой конструкцию сложной геометрической формы, из-за чего изделие не может непосредственно соприкасаться с каждой частью металла. Зональные и резистивные провода будут нагревать не только вентиль, но и окружающую среду.
Если вы установите саморегулирующийся кабель, то процесс нагрева будет осуществляться лишь в местах соприкосновения с металлом. Принцип работы изделия основан на эффективности теплоотдачи: чем она ярче выражена, тем больше нагревается провод. Понятно, что при соприкосновении с охлажденным металлом тепловая отдача будет намного выше. Это приводит к увеличению КПД саморегулирующегося провода по сравнению с остальными греющими аналогами.
Пример с обогревом кровли
Кровля подвержена обледенению на произвольных участках, поэтому определить конкретный невозможно. Таким образом, при использовании зонального или резистивного греющего кабеля придется прокладывать его по всей поверхности кровли. Это существенно повысит расход электроэнергии.
Воспользуйтесь саморегулирующимся кабелем с полупроводниковой матрицей, благодаря чему нагреваться будет лишь тот участок кровли, который промерзает и где могут образоваться сосульки. Более того, после его нагрева кабель некоторое время функционирует в половину мощности, поэтому экономичность при его эксплуатации намного выше.
Как выбрать производителя кабеля
Не гонитесь за дешевыми решениями. Как правило, срок жизни таких греющих кабелей невелик. В лучшем случае — ару месяцев. А зима в нашей стране гораздо длиннее. Кажущаяся экономия на приобретении может быть омрачена вторичной покупкой и новым монтажом.
При выборе греющего кабеля для трубопроводов смело выбирайте проверенного и надежного отечественного производителя — группу компаний Тепловые системы. Использование зарубежных комплектующих на собственном производстве позволяет разрабатывать продукцию, выгодно отличающуюся по ценам. А уровень качества и надежности подтвержден сертификатами международного образца.
