Измеритель влажности воздуха своими руками: как самостоятельно собрать гигрометр

Факторы, влияющие на погрешность измерения психрометров

Исходя из аналитических формул, можно перечислить факторы, влияющие на измерение психрометрическим методом:

агрегатное состояние воды в резервуаре (питателе) — необходимо понимать, замерзла вода в питателе или нет, и в соответствие с этим рассчитывать относительную влажность либо по формуле 1, либо по формуле 2;
газовый состав воздуха и чистота дистиллированной воды — наличие примесей разных концентраций в воздухе, а также загрязненность воды влияет на коэффициенты ki и aw, а как следствие на итоговую погрешность измерения. Также нельзя не упомянуть, что многие пользователи пренебрегают требованием к применению дистиллированной воды и используют обычную водопроводную воду, иногда фильтруя ее;
смоченность и чистота батистовой ткани — напрямую влияет на погрешность измерений «мокрым» термометром, при этом учесть аналитически степень этого влияния невозможно. Многие пользователи пренебрегают этим фактором;
наличие принудительной аспирации — очень важный параметр, оказывающий наиболее сильное влияние на погрешность измерения. Влияет на психрометрический коэффициент Aном. В случае применения психрометров Ассмана, этот фактор можно не учитывать, поскольку принудительная аспирация с требуемой скоростью обдува заложена конструктивно. Однако зачастую применяются психрометры Августа без какой-либо внешней аспирации, что приводит к большому увеличению погрешности измерения;
величина атмосферного давления — определяет величину давления паровоздушной смеси Pном, а также незначительно влияет на значение повышающих функций fw(P,t’), fi(P,t’). В случае работы на уровне моря, давление можно принять равным 1013,25 гПа (согласно нормальным условия из ГОСТ 8.395-80) и пренебречь колебаниями атмосферного давления, однако в случае работы на высоте свыше 200-300 метров влиянием барической ступени уже нельзя пренебрегать, и в расчетах необходимо учитывать реальное значение атмосферного давления.

При соблюдении перечисленных выше условий, результирующая погрешность измерения относительной влажности, согласно государственным метрологическим методикам, для простых психрометров составит 5-7%, а для аспирационных психрометров 3-5%.

Однако в случае использования психрометров в промышленности, возникает ряд дополнительных трудностей.

Как измерить влажность в инкубаторе?

Измерить влажность воздуха в коробе для выведения птенцов можно посредством использования специального приспособления, которое называется гигрометр. Наиболее часто встречающаяся модель может измерять влажность, которая находится в диапазоне от 20 до 99%, при этом погрешность составляет всего 5%, что не может оказать пагубное влияние на развитие будущего потомства.

Особо следует простоту эксплуатации гигрометра. Он оснащен переключателем, который имеет два рабочих положения: «включен»/»выключен». Также на нем есть несколько кнопок, которые переключают единицы измерения температуры. Как выглядит гигрометр, вы можете увидеть на фото.

Приборы для измерения влажности, предназначенные для домашнего разведения птицы, отличаются сравнительно небольшой стоимостью. Его средняя цена составляет от 500 до 1000 рублей за единицу изделия.

В чем плюсы и минусы психрометра?

Главным преимуществом психрометра есть его несложное строение. Соответственно, определение влажности воздуха с помощью психрометра намного проще по сравнению с другими измерительными приспособлениями. Плюс ко всему, в изготовлении он гораздо более дешевый, чем любой другой прибор.

Но кроме положительных сторон, у психрометра есть и недостатки. На показания этого измерительного инструмента очень влияет движение окружающего воздуха. То есть, чем выше будет скорость движения воздуха в месте измерения, тем больше будет разница в окончательном результате обеих термометров психрометра. Эту погрешность было исправлено в психрометре аспирационного типа или, как его еще называют, психрометре Ассмана.

Может быть интересно

Аналог волосяного устройства

Каждый задающийся вопросом «как сделать гигрометр своими руками» очень редко приступает к созданию волосяного устройства. Однако сделать его довольно просто. Для этого потребуются:

волос;
бензин;
клей;
гвозди;
чертежные принадлежности;
бумага высокой плотности;
лист фанеры;
стержень от ручки;
проволока из стали;
ролик.

Человеческий волос можно заменить хлопчатобумажной нитью высокого качества, которая также остро реагирует на изменение влажности воздуха.

Волос или нить должны иметь длину не меньше 40 сантиметров. Если речь идет о волосе, его нужно обезжирить (применяется смачивание в бензине). На конец волоса необходимо закрепить груз, имеющий вес, достаточный для того, чтобы расправить его. В качестве такого отвеса может подойти небольшая часть стержня ручки, предварительно промытая от чернил. Для закрепления груза нужно использовать клей. На небольшой гвоздь одевается пластмассовая трубка длиной около пяти миллиметров. В ее качестве также можно использовать стержень авторучки

Важно, чтобы трубка свободно вращалась вокруг гвоздя, не соскакивая с него. Для сборки гигрометра подготовьте горизонтальное основание, на котором будет закреплена вертикальная часть устройства – доска или фанера

В ее центр вбивается заранее подготовленный гвоздь. Разместить его нужно так, чтобы перекинутый через пластиковую трубку волос (одна треть от всей длины) мог быть прикреплен к горизонтальной части своим свободным концом. Крепление производится также с помощью клея. Заключительный этап работы – крепление шкалы, которую можно создать из полосы бумаги, нанеся на нее деления.

Для градуирования прибора занесите его в ванную комнату, в которой был включен горячий душ. Точку, в которой будет находиться острите отвеса, отметьте как 100%. Для нахождения нулевой отметки нужно поставить устройство в нагретую духовку (не очень горячую, чтобы не сжечь устройство). После этого ровно между двух точек нужно поставить отметку в 50 градусов. Можно рассчитать подобным способом десятичные или даже единичные отметки.

Отметка, на которой будет находиться отвес на конце волоса, и будет являться показанием относительной влажности окружающей среды.

Психрометры ВИТ

Существует две разновидности данного психрометра, ВИТ-1 предназначен для помещений с температурой 5-25°С, ВИТ-2 – 20-40°С. Если в помещении нет возможности регулировать температуру (кондиционер, вентиляция), то гигрометр ВИТ 1 применяют в прохладное время года, а гигрометр ВИТ 2 – в жаркое. Если же есть регулировка температурного режима, то круглогодично подойдет ВИТ-1, так как большинство нормативных документов рекомендует температурный режим 20-25°С.

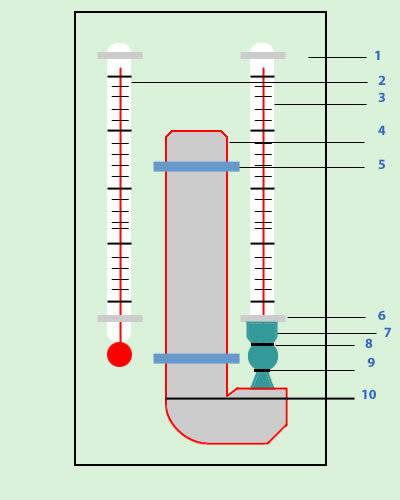

Гигрометр психрометрический вит представляет собой пластиковый корпус- подставку, на котором размещены два термометра, влажный и сухой. Оба термометра заполнены подкрашенным раствором, поэтому вопрос об ртутном загрязнении закрыт. Шкала состоит из подкрашенного толуола. Для удобства, там же, на пластиковой подставке, расположена полная шкала расчета влажности по разности температур (психрометрическая таблица).

Техника безопасности

Пластиковый корпус, стеклянные трубки термометров являются первой причиной, почему гигрометр требует бережного отношения

Также важно соблюдать условия эксплуатации, тогда прибор прослужит не один десяток лет, пока не выгорит красная жидкость в термометрах

Правила безопасного применения гигрометра ВИТ:

Не подвергать механическим воздействиям (не бросать, не наступать, не бить, тому подобное). Обратное приведет к разрушению пластика, стекла, после чего можно будет заменить или починить испорченный элемент, но снова придется проводить поверку прибора. Стоимость покупки запчастей плюс поверка по стоимости будет равно как новый психометрический гигрометр с заводской поверкой.
Не разрушать шкалу термометров. Находящийся внутри трубок крашений толуол является ядовитым химическим веществом. Если же бой произошел, остатки, осколки быстро собрать в герметичный пакет или емкость и выбросить, а помещении очень сильно проветрить, поверхности протереть горячей водой с соблюдением правил безопасности (перчатки, маска, очки). Руки, слизистые, а также загрязнения вымыть с мылом.
Не подвергать воздействию агрессивных веществ. Нельзя протирать или окунать, обрызгивать или поливать прибор химическими жидкостями или абразивными смесями.
Не подвергать нагреву или охлаждению выше шкалы прибора. Гигрометр психрометрический ВИТ 1 нельзя охлаждать ниже +5°С или нагревать выше +25°С (критически – выше 45°), а гигрометр психрометрический ВИТ 2 – нижняя норма +20°С, верхняя – +45°С (критичный нагрев выше 60°С). В обратном случае столб расширяющейся жидкости внутри термометра выйдет вне границ, а после возвращения к нормальной температуре разорвется на несколько отрезков, что автоматически выводит гигрометр из эксплуатации.

Важно! Можно попробовать несколько раз быстро нагреть и охладить мокрый термометр, например, под потоком воды. Обычно это помогает соединить измерительную шкалу

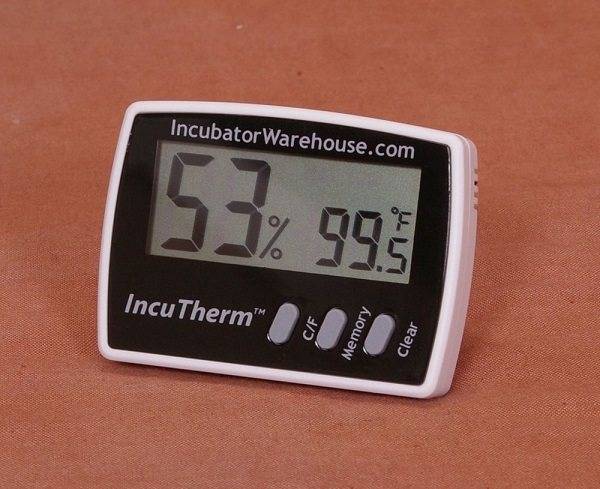

Как выбрать гигрометр для инкубатора?

Среди фермеров и домашних птицеводов наиболее популярны недорогие и довольно бесхитростные модели, купить термометр гигрометр для инкубатора можно по средней цене от 200 до 1000 руб.

При покупке влагомера следует обратить внимание на следующие пункты:

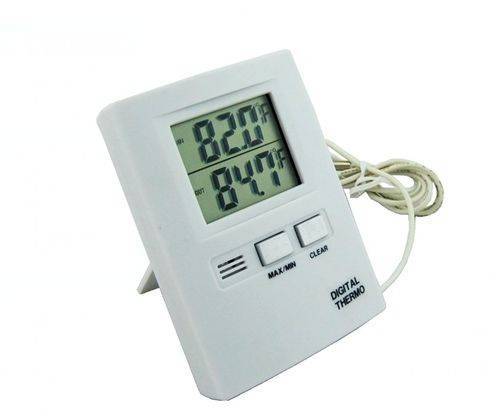

целостность дисплея и кабеля термодатчика для моделей с выносным сенсором;
измеряемый параметр влажности может быть привычным относительным (RH) и, в более редких случаях, абсолютным (г/м3);
при необходимости измерений высокой точности следует отдать предпочтение оптическим моделям гигрометров.

Грубой проверкой исправности инкубаторного влагомера при покупке может послужить зажатие сенсорного датчика в ладони — не очень быстро, но текущие показания на дисплее должны измениться, показывая температуру человеческого тела и относительную влажность среды.

Наиболее известные производители измерителей влажности для инкубатора: Vena, Hedao, WareHouse.com, Zhe Da и другие.

Гигрометр – прибор для определения влажности воздуха

Гигрометр

–прибор для определения влажности воздуха Всем известно, что вода является важнейшим элементом для обеспечения нормальной жизнедеятельности. В организм животных и человека она в основном поступает с пищей или питьем. Однако, достаточное количество влаги необходимо не только внутренним органам, но и слизистым оболочкам глаз, дыхательных путей, коже

Следовательно, важно не только потребление жидкости вовнутрь, но и получение ее из окружающего влажного воздуха. Для определения показателя влажности и поддержания его на нормальном уровне используют специальный измерительный прибор – гигрометр

Это особое лабораторное оборудование предназначено не только для создания комфортных условий для человека. Оно также применяется в некоторых промышленных и торговых сферах, где многие материалы: обычная и фильтровальная бумага, ткани, некоторые виды пластмасс и других веществ, а также овощи, фрукты являются гигроскопичными, т.е. меняют свои свойства в сухом воздухе.

Определение и применение

Гигрометр, также называемый гигроскоп, (от греч. гигро – влажный, и метрон – мера) – это лабораторное оборудование для измерения относительной влажности воздуха или других газов. В настоящее время существуют различные типы гигрометров: одни измеряют относительную влажность, другие – абсолютную, третьи – точку росы. Гигрометры выполнены таким образом, что при помощи несложных вычислений и подсчетов можно преобразовать результаты показаний одного типа гигрометра в показания другого. Так, например: по гигрометру абсолютной влажности можно вычислить и определить относительную влажность или точку росы, и наоборот. Кроме того, они могут различаться по видам, конструкциям в зависимости от предназначения и принципа действия.

История создания

Проблема влажности воздуха интересовала людей с давних времен, особенно там, где сухой и жаркий климат. Для ее решения применялись самые обычные методы: ткань или бумага, пропитанная водой, посуда с жидкостью. Но впервые определить уровень влажности попытался кардинал Н. Кузанский, используя лабораторную посуду из стекла и кусочки шерсти. Позже уровень влажности измеряли с помощью натянутых нитей, конического сосуда со льдом, кожаного шара. Но основоположником нынешнего гигрометра считается Б. Соссюр.

Виды гигрометров:

— весовой или абсолютный гигрометр помогает определить количество водяного пара в соотношении г/м³. В его основе лежит система U-образных трубок, наполненных гигроскопическим веществом или особыми химическими реактивами, способными впитывать влагу из воздуха;

— волосяной гигрометр – особый лабораторный прибор, предназначение которого состоит в определении относительной влажности воздуха в пределах примерно от 30 % до 100 %. Принцип работы волосяного гигрометра основан на химико-физическом свойстве обезжиренного человеческого волоса, который изменяет свою длину с изменением влажности окружающего воздуха; — наиболее популярным измерительным прибором считается гигрометр психрометрический (психрометр). Он с высокой точностью исследует и измеряет температуру и относительное содержание влаги в воздушной среде.

Гигрометр состоит из пластикового основания, двух термометров со шкалой, психрометрической таблицы, питателя из лабораторного стекла. Принцип работы базируется на определении разности показаний «влажного» и «сухого» термометров; — плёночный гигрометр включает органическую плёнку, способную растягиваться и сжиматься при повышении или понижении влажности. В зимнее время чаще всего используют волосной или плёночный гигрометры.

Помимо вышеуказанных типов существуют также керамические, механические, электрические, конденсационные и другие гигрометры.

Качество измерительного прибора

Для определения качества измерительных приборов важно учесть следующие характеристики: — постоянную величину прибора; — пределы погрешностей; — чувствительность прибора; — точность прибора и используемой шкалы; — диапазон показаний. Лабораторное оборудование выгодно и качественно от компании “Prime Chemicals Group”!

Лабораторное оборудование выгодно и качественно от компании “Prime Chemicals Group”!

Широкий ассортимент лабораторного оборудования по низким ценам предлагает компания “Prime Chemicals Group”. Весь товар отвечают знаку качества и прошел тщательную проверку на заводе-изготовителе.

«Прайм Кемикалс Групп» – Ваш надежный помощник в сфере лабораторного оборудования!

Виды термометров, которые можно сделать своими руками

Прибор, сделанный своими руками, прослужит более длительный период.

Но прежде чем приступать к изготовлению, стоит рассмотреть разновидности термометров:

жидкостные приборы, в них обычно находится жидкое вещество (спирт, ртуть);
устройства, работающие на механическом принципе, в них установлены спирали или ленты из металлических сплавов;
электронные термометры — реагируют на изменение температуры металла. При помощи данных приборов могут выполняться измерения в больших температурных диапазонах – от -200 до +850 градусов;
инфракрасные и другие оптические устройства, которые позволяют проводить измерения температуры тела и других поверхностей. Измерение при помощи данных приборов обычно выполняется бесконтактным способом;
манометры, пирометры, электротермические приборы.

Модель инфракрасного бесконтактного термометра

Изготовить самостоятельно можно различные виды термометров – жидкостные, с механическим принципом работы, имеющие металлические спирали или ленты, электронные или цифровые.

Самым простым вариантом будет изделие из картона, сделать его достаточно просто.

Электронные и цифровые устройства требуют опыта, знаний электроники. Для их изготовления могут применяться различные схемы, которые требуется правильно подсоединить. Такие устройства часто используются для морозильных камер.

Правила безопасной эксплуатации

Несмотря на то, что гигроскопы бывают разных видов, существуют общие правила, которых нужно придерживаться при их использовании. С любым оборудованием следует обращаться бережно. Нельзя допускать падения прибора.

Также запрещено обрабатывать устройство агрессивными химическими веществами: например, растворами, содержащими щелочь или кислоту. Не рекомендуется перегревать устройство. Максимально допустимая температура, в которой можно эксплуатировать оборудование, приведена в его сопроводительной инструкции.

Важно правильно выбрать место для расположения гигрометра. Рядом с оборудованием не должно быть источников холода и тепла

Важно отсутствие вибрации. Не стоит располагать гигроскопы в местах прямого воздействия солнечных лучей

Важно помнить о мерах безопасности при использовании приборов, содержащих ядовитые вещества. Например, термометры психометрического аппарата ВИТ-2 заполнены толуолом

Это токсическая и огнеопасная жидкость.

Поэтому важно не допускать разбития и перегрева устройства. Если произошел разрыв резервуара, то удалить толуол с окружающих предметов можно водой с моющим средством

Если для измерения влажности нужно применять воду, то следует использовать дистиллированную (даже если в инструкции прямо об этом ничего не сказано). Водопроводная неочищенная жидкость содержит соли, которые будут оседать на элементах устройства, снижая его срок годности и точность результатов.

Виды гигрометров для инкубатора

Встречаются разные виды гигрометров, которые имеют свои особенности, индивидуальный тип работы, преимущества и недостатки.

Выделяют следующие разновидности:

Весовой гигрометр для инкубатора. Представляет собой несколько объединенных трубок, внутри которых содержится гигроскопическое вещество, поглощающее влагу. С помощью этой системы протягивается немного воздуха и определяется его влажность.
Волосной влагомер. Известно, что волосы меняют длину при изменении показателей влажности воздуха. За счет этого можно замерить относительную влажность – от 30% до 100%. Волос натягивают на металлическую рамку, и если меняется показатель влажности, данные передаются стрелке, которая перемещается по шкале.
Пленочный датчик влажности воздуха для инкубатора. Снабжен специальным элементом из органической пленки. При повышении влажности она растягивается, а во время ее снижения – сжимается.
Керамический. Его работа основывается на зависимости сопротивления керамической детали от влажности воздуха.

Сборка самодельных приборов

Не все описанные устройства заслуживают внимания, поэтому отдельно стоит остановиться на тех, которые проще изготовить или дают более точные показания.

Вариант 1 – простейший гигрометр

Многие люди, которые пользуются очками, уже давно обратили внимание на то, что если с холода зайти в теплое помещение, стекла обычно запотевают. Вот только все зависит не только от температуры в комнате, но и от влажности

В одних случаях стекла становятся практически мокрыми, поэтому их приходится хорошо вытирать салфеткой. А вот в других помещениях они очень быстро и сами высыхают.

По этому же принципу устроен и самодельный прибор из подручных средств, с помощью которого удастся определить влажность воздуха в помещении. Только показания окажутся не точными, а приблизительными.

Для этой цели потребуется следующее:

обычный прозрачный стакан;
немного чистой воды;
холодильник.

Также нужно учитывать, что это окажется одноразовый прибор, и чтобы через время снова узнать показания влажности, этот эксперимент придется снова повторить.

Затем стакан с водой вынимаем из холодильника и устанавливаем в помещении, где необходимо проверить уровень влажности. Только ставить его надо подальше от обогревательных приборов, иначе это даст совсем неточные результаты.

На стакане заметен не просто конденсат, а стекающие капли. Это означает повышенный процент влажности в помещении, где проводятся измерения.

Как правило, в результате такого простого и доступного эксперимента можно получить один из 3-х вариантов:

Когда в помещении воздух окажется пересушенным, и в нем недостаточный процент влажности, в течение 5-8 минут на стенках стакана будет наблюдаться конденсат, который начнет постепенно исчезать.
Если в комнате наблюдается избыток влаги, сосуд через 5-8 минут покроется уже не конденсатом, а каплями, которые будут стекать вниз по стенкам.
Но когда на стенках стакана не окажется ни конденсата, ни капель воды, это свидетельствует о том, что в помещении нормальный вариант влажности.

Какой процент влажности воздуха – это уже не удастся сказать с точностью. Можно констатировать только одно: он понижен, превышен или речь идет о приемлемом показании.

Вариант 2 – устройство из природных материалов

Не все знают, что практически все растения тем или иным способом реагируют на влажность воздуха. Чтобы самостоятельно изготовить измеритель из природных материалов, совсем необязательно уметь «читать» поведение растений, надо быть только внимательным.

Шишка обязательно реагирует на изменение влажности как на улице, так и в помещении. Надо просто понаблюдать за ее чешуйками.

Для проведения эксперимента понадобится еще небольшой кусок фанеры. В ее центре крепится шишка, что можно сделать как при помощи гвоздя, так и воспользовавшись скотчем.

Только здесь придется понаблюдать, с какой скоростью будут раскрываться чешуйки:

если быстро, тогда влажности в воздухе недостаточно;
когда кончики поднимаются вверх, ощущается избыток влаги;
если чешуйки долго не меняют своего положения, это говорит о том, что все в порядке.

В последнем случае микроклимат в помещении соответствует средним показаниям. Но и в этой ситуации, используя такой эксперимент, точные данные не удастся получить.

Вариант 3 – гигрометр из салфетки

Самый простой домашний гигрометр удастся изготовить из подручных средств. Он уже окажется более точным, потому что в этом случае используется самодельная шкала показаний. Только ее нужно правильно настраивать.

Для создания самоделки понадобятся:

белая простая салфетка;
кусок фанеры;
несколько гвоздей;
проволока длиной 3-4 см.

Также надо найти и клей, с помощью которого к фанере приклеивается бумажная салфетка, чтобы она не двигалась.

С обоих концов закрепленной салфетки в фанеру забивается 2 гвоздя. Потом к салфетке крепится 2 куска проволоки. Но один из них обязательно прикрепляется и к гвоздю. Он будет выполнять роль стрелки.

Для точности измерений вначале нужно использовать и настоящий механический гигрометр, чтобы на фанере нарисовать соответствующую шкалу. Этот самодельный прибор удастся использовать и в дальнейшем, он точно не будет одноразовым.

Немного теории

Психрометрический прибор

В зависимости от используемого принципа работы, гигрометр может иметь различный внешний вид. В частности, наиболее распространенным ранее был психрометрический прибор, который состоял из двух термометров — одного открытого и одного изолированного от внешней среды.

За счет испарения содержащейся в атмосфере влаги они показывали различные уровни температуры — для определения на основании разности показателей конкретного значения относительной влажности использовалась таблица, которую обычно приводили на корпусе гигрометра. Подобное приспособление можно увидеть на следующем фото — оно наверняка знакомо всем, кто помнит школьный курс физики.

Гигрометр психрометрический обладает рядом преимуществ — он очень надежен, точен и недорог, однако у него есть и недостатки, представленные необходимостью проведения вычислений, отнимающих достаточно много времени.

Электронная версия устройства

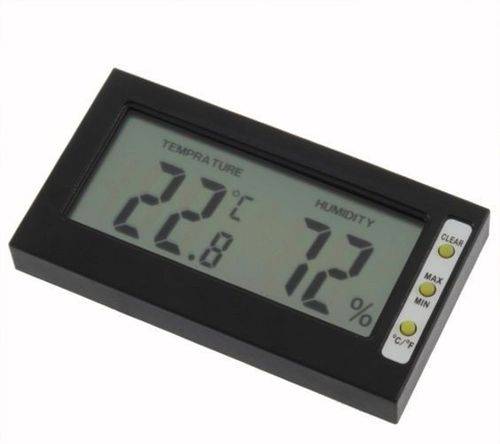

Более современным вариантом является электронный аппарат, в основе которого лежит принцип измерения сопротивления окружающей среды. На специальную поверхность наносится тонкий слой электролита, чаще всего представленного хлористым литием — через него пропускается небольшое напряжение, поступающее на индикатор.

Когда комнатный воздух получает большее количество влаги, гигрометр быстро реагирует на это изменение колебаниями электротехнических характеристик. В результате электронный прибор показывает отклонение от установленного уровня, которое и соответствует измеряемому показателю.

Устройство, представленное на фото, отличается более высокой ценой и возможностью допущения некоторых погрешностей, однако оно максимально удобно в эксплуатации.

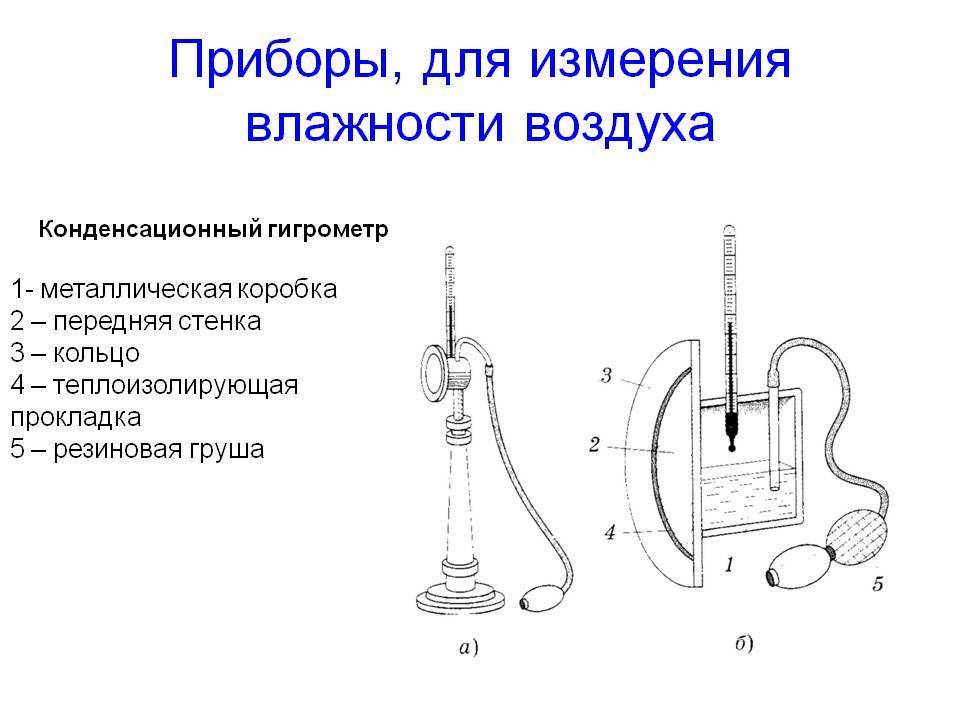

Конденсационный гигрометр

Несколько более точный вариант представляет собой конденсационный гигрометр, который можно купить в любом магазине бытовой техники. Принцип его действия заключается в направлении узкого луча света на охлаждаемое зеркало, в которое вмонтирован электронный термометр. При достижении определенной температуры на поверхности начинает осаждаться роса или проступают кристаллы льда — подобный уровень показателя соответствует определенной относительной влажности.

Такой электронный аппарат стоит выбрать для получения абсолютно точных характеристик атмосферы. Единственный его недостаток — более крупные размеры, чем у аналогов, использующих другую методику исследования окружающей среды.
