Как сделать измельчитель своими руками

Садовый измельчитель своими руками: основные элементы конструкции

Садовый измельчитель, он же шредер или чиппер, существенно облегчает процесс ухода за дачным участком. С его помощью можно легко очистить территорию от веток и травы. Переработанное сырье можно заложить в компостную яму для получения натурального удобрения. Полученную мелкую древесину целесообразно использовать в качестве дров для отопления домика. Измельченная щепа от фруктовых деревьев идеально подходит для копчения мяса.

Шредер для травы и веток поможет справиться с растительным мусором на участке

Конструкция садового шредера достаточно проста. Она состоит из таких основных деталей:

• бункера;
• привода;
• измельчительного механизма;
• металлической рамы с защитным кожухом.

Некоторые модели могут быть оборудованы дополнительными элементами:

• бункером для измельченного органического мусора;
• проталкивателем;
• ситом для регулирования фракции щепы.

Принцип работы любого измельчителя такой же, как у мясорубки и заключается в следующем. При включении шредера в работу начинает запускаться двигатель, который приводит в действие рабочий вал, оснащенный режущим механизмом. В это время садовый мусор попадает в приемную воронку и с помощью режущего устройства измельчается до состояния мелкой щепы.

Щепа из измельченных веток может использоваться в качестве компоста для растений

Измельчительный механизм

Перед тем как приступить к созданию самодельного шредера, необходимо четко определиться с видом отходов, которые он будет перерабатывать. Это напрямую зависит от его конструктивных особенностей и рабочих характеристик. Садовые измельчители классифицируются по трем основным параметрам: типу и мощности двигателя и виду измельчительного механизма.

Существуют следующие варианты измельчительного механизма:

• фрезерный, для переработки твердой древесины;
• ножевой универсальный;
• валковый, для перемалывания тонких веток деревьев и кустарников;
• с вращающимися турбинами для измельчения толстых веток;
• молотковый, для утилизации тонких веток;
• триммерный, основанный на использовании лески, для мягкого мусора.

При самостоятельной сборке измельчителя отдается предпочтение ножевой системе или наборной из дисковых пил. Можно выполнить двухвалковую конструкцию, при которой два-три ножа устанавливаются на массивном диске и вращаются друг другу навстречу.

Различные типы измельчительного механизма: 1 — молотковый, 2 — фрезерный, 3 — ножевой фрезерно-турбинный, 4 — ножевой дисковый

Тип и мощность двигателя

Шредер может быть оснащен электрическим или бензиновым двигателем. У каждого из них есть свои важные достоинства и некоторые недостатки. Измельчитель садовый, работающий на бензине, более мобильный. Его работа не зависит от источника электропитания. Он способен перерабатывать более толстые крупные ветки. Однако такие чипперы более громоздкие и тяжелые. К тому же они выделяют в атмосферу вредные вещества в процессе своей деятельности.

Измельчители с электродвигателем более легкие и удобные в эксплуатации. Однако они уступают по показателю мощности и зависят от энергоресурса.

Возможность перерабатывать определенный вид садового мусора зависит от мощности двигателя. Для маленьких объемов отходов, где диаметр веток не превышает 20 мм, достаточно двигателя мощностью 1,5 кВт. Если необходимо перемалывать ветки толщиной 20-40 мм, то тогда целесообразно использовать двигатель мощностью не менее 3,5-4 кВт. Справиться с крупной древесиной 100-150 мм в диаметре смогут измельчители, оснащенные двигателем мощностью 6 кВт.

Шредер с высокой производительностью способен перемалывать ветки диаметром до 100 мм

Следующей особенностью конструкции шредеров является тип привода. Эту функцию может выполнять цепь, ремень или сам вал двигателя, на котором осуществляется фиксация ножевого механизма.

Разновидности

Основная часть аппарата – это рабочий орган, назначение которого порубить веточки на мелкие отрезки. Измельчители фабричного выпуска различаются конструкцией этого дробящего механизма.

Привод для аппарата может работать от мотора на бензине, дизеле или электричестве.

Для условий сложившихся дома больше подойдут такие типы выпущенных на заводе аппаратов:

• дисковый вариант;
• аппарат с резательным механизмом, состоящий из станочных пил по дереву.

В резке с дисковым измельчителем ветки режутся на небольшие щепки заострёнными ножами, зажатыми на валу из утолщённого металла. Приводится в движение двигателем на электричестве или бензине за счёт ремня. Для охраны труда диск прикрывается кожухом из металла, а для наполнения веток руками служит бункер.

Преимущество дискового измельчителя: он измельчает дерево быстрыми темпами, обладает большой производительностью. Ножи нужно периодически вынимать и затачивать.

Требуемый металл можно попытаться найти у себя в домохозяйстве или в пункте приёмки металла. А на другой тип дробилок потребуется приобрести два десятка пил, предназначенных для циркулярной установки.

Когда через заполняющий бункер в аппарат подаются ветки, приспособление с пилами вгрызается в них и измельчает до состояния опилок. Из опилок можно сделать топливные брикеты.

Мульчер

Агрегат предназначается для измельчения свежей и подсушенной зелёной массы, но не подойдёт для обработки сухой ботвы и любых ветвей. Его основой служит режущий модуль состоящий из лески.

Нарубленную зелёную массу можно использовать только как декоративную или сельскохозяйственную мульчу, от этого и появилось название аппарата.

Шредер

Назначение шредера заключается в грубом измельчении, потому приготовленную щепу применяют только для топки.

В шредерах промышленного типа заложен принцип выработки щепы небольшого размера, но в приборах сделанных собственноручно самым важным свойством является упрощённость конструкции и лёгкость сборки, что отражается на увеличении размера щепок.

Дробилка для яблок

Собираю яблоки и промываю водой от грязи. Первым делом, дроблю яблоки
в самодельной дробилке.

Привод дробилки — небольшая дрелька мощностью 350 Ватт, этого достаточно для дробления целых яблок.

Яблоки засыпаются небольшими порциями в бункер, сделанный из обрезков ламинированного
ДСП, и перемалываются барабаном. Сам бункер просто ставится сверху и ничем не крепится,
что позволяет легко снимаь его для очистки.

Рабочим столом служит кусок ламинированной столешницы (такие остаются после врезки мойки в кухонную мебель).
В столешнице прорезано отверстие, с двух сторон от него прикручены бруски 60×40 мм из сосны.

В свою очередь, дощечки из дуба крепятся саморезами к сосновым брускам. В дубовых дощечках просверлены
отверстия под шпильку, на которую насажен барабан дробилки. Никаких подшипников не используется.

Барабан склеен из четырех обрезков буковой доски толщиной 25 мм (старая полка с кладовки).
Дощечки проклеены между собой акриловым клеем. Получившийся брус 100×100 мм слегка оцилиндрован
рубанком. Затем по оси просверлено отверстие и барабан был посажен на клею на шпильку 10 мм диаметром.

Шпильку с заготовкой барабана установил на место, закрепив длинный конец шпильки в патрон дрели.
При включении дрели у нас получается как-бы токарный станок. Барабан вращается вместе со шпилькой,
и, использовав подставку из бруска и стамеску придаем ему форму практически идеального цилиндра.
Проточив барабан, вкрутил в него саморезы длиной 25 мм. Из дерева саморезы выступают примерно на 10 мм.

После первых дроблений дощечки покоробило из-за намокания и разорвало один шов.
Пришлось заново клеить и дополнительно прокручивать все тело барабана саморезами 70 мм длиной.

Пятнадцать-двадцать минут дробилки, и у нас уже ведро измельченных яблок, можно переходить к
отжиму сока. Рама под отжим собрана из досок и брусков, местами на саморезах, местами на шпильках.

Поддоном под корзину для отжима служит крышка от ведра из-под шпаклевки. Конечно, лучше было бы
использовать подходящего размера таз с плоским дном, в нашем случаем просто наклоняем всю раму
для слива сока.

На поддон устанавливаем корзину. Корзина для отжима изготовлена из реек 20×35 мм,
скрепленных между собой перфорированной
монтажной лентой из оцинковки. Зазоры между рейками выставлялись на глаз около 1 см.

Изначально корзина была около 40 см высотой, сейчас, около 25 см. При такой высоте,
в корзину помещается треть ведра намолотых яблок.

Для фильтрации сока в корзину укладываем обычную марлю, сложенную вдвое.

Дробленые яблоки насыпаем в получившийся мешок из марли.

Свободные концы марли сводятся и скручиваются вместе.

На мешок из марли укладывается поршень из двух кружков буковой доски (той же, из которой сделан барабан).
Изначально круги поршня были склеены между собой, но их также покоробило и клеевой шов разорвало.
Так как все работает и в таком виде, склеивать покоробившиеся кружки не имеет смысла.

Сок начинаем сбегать даже раньше, чем придавливается поршень. Наклоняем раму, чтобы сок стекал
в подставленную миску. Слегка продавливаем поршень рукой. Сок пошел!

Сверху на поршень устанавливаем двухтонный автомобильный домкрат. Шток домкрата упирается
в верхнюю перекладину рам усиленную полосой металла (чтобы распределить нагрузку).

Наклоняем раму для стока сока в миску (подпираем специально обученной реечкой) и качаем ручку домкрата.
Процесс идет полным ходом. Прожимаем поршень домкратом, немного ждем, еще прожимаем. Даем
время стечь соку. Можем покамест присесть, отдохнуть и пощелкать орехи
самодельным орехоколом .

После нескольких отжимов вместо крышки приспосабливаем обрезанное ведро из-под шпаклевки с просверленным отверстием для слива.

В результате, за двадцать минут ведро намолотых яблок превращается в 4-5 литров сока.
Яблочный сок, выжатый своими руками с помощью нехитрых самодельных приспособлений. Вкуснотища-то какая!!!

Многопрофильный агрегат – что к чему приваривать

Итак, вы готовы приступить к работе. Теперь вам нужно сварить каркас из стальных труб для установки вашего мотора, соединить двигатель с измельчителем при помощи ремня (найти можно и в автомагазине), отдельно режущие диски установить на стальной вал (диаметр 20мм) и проложить между ними тонкие пластиковые шайбы. Эксперты советуют устанавливать двигатель на раме так, чтобы он мог перемещаться относительно дисковых пил и регулировать натяжение ремня привода. Рама измельчителя крепится на штанге мотоблока и фиксируется болтами.

Облегчить намного работу позволит и упорный профиль в виде бруска. Его можно легко установить своими руками на раму собираемого вами садового электрического измельчителя. Намного приятнее будет работать с древесиной, если вы установите для приема измельчаемого продукта и специальный отсек как сверху, так и снизу. В нижней части он позволит предотвратить возможное разбрасывание измельченных отходов. Ваш прибор теперь может «поглощать» не только древесину, но и траву, ботву и сучки, а если надо и овощи, измельчая их до малейших кусочков.

Вот в принципе и все ­– вашу устройство полностью готово к работе. Садовый измельчитель веток, оказывается, сделать своими руками совсем не трудно. Только помните о технике безопасности – ее никто не отменял. Как и о том, что использованный материал тоже следует как минимум вывезти с участка и желательно утилизировать.

Создание измельчителя с наборным пакетом дисковых пил

Измельчительный механизм таких шредеров состоит из дисковых пил, которые поочередно с разделительными шайбами насаживаются на вал. На каждом диске имеется множество зубьев, которые способны справиться даже с твердой древесиной. Поэтому мягкую траву, ботву и листья он переработает в считаные минуты. Когда зубья пил затупятся, их можно легко заменить новыми.

Чертеж измельчителя с наборным пакетом дисковых пил

Вал для измельчителя можно выточить на токарном станке или использовать готовый от коробки передач старого автомобиля. Расстояние между соседними пилами должно быть около 10 мм. Если промежуток будет меньшим, это снизит рабочую область измельчителя. Если выполнить больший зазор, это будет способствовать застреванию мелких веток.

Лучше воспользоваться электродвигателем, который при работе практически бесшумный и не выделяет в атмосферу вредные вещества. Для дробления грубого материала можно использовать мотоблок, который обладает большой мощностью. Двигатель следует размещать на движимой опоре, чтобы была возможность регулировать натяжение привода.

Раму под шредер можно сварить с помощью швеллеров, уголков или профилированных труб из металла. К основанию конструкции можно приварить упорный брус из металлопрофиля, который станет опорой для стеблей и веток при дроблении

При создании постаментов для подшипников важно не сделать перекос. Оси двигателя и вала должны быть в параллельных плоскостях

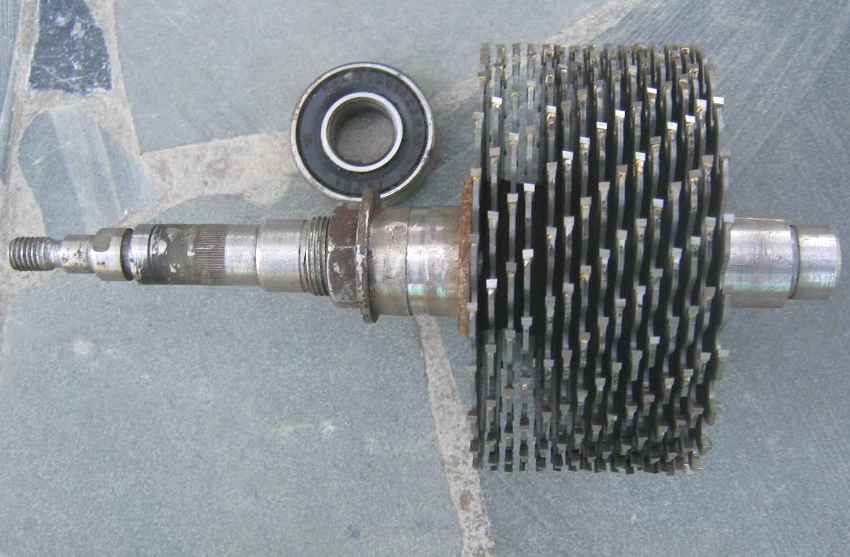

Пакет из 15 наборных пил на шпильке М20

Особое внимание заслуживает конструкция бункера. Его можно выполнить из листового металла

Емкость должна получиться достаточно прочной, чтобы выдерживать воздействие разлетающихся щепок от ветвей. С помощью движимой опорной пластины в теле бункера можно создать возможность регулирования размеров щепы. Так, для удобрения подходит более мелкие фрагменты, а для растопки пригодна более крупная щепа.

Размер приемного раструба должен быть больше длины рук, чтобы защитить их от повреждения. Эта также способствует возможности направлять ветки в измельчитель под удобным углом.

Такой садовый измельчитель веток и травы своими руками способен справиться как с мягкими отходами, так и с твердой толстой древесиной. Однако главной его проблемой является засорение пространства между пилами, которое нуждается в регулярной чистке.

Что это такое, разновидности

В процессе приготовления пищи образуется множество очистков, отходов. Эту органику не удается транспортировать по канализационной системе ввиду крупных фракций.

Крупные фракции отходов могут привести к засорам

Проблему полностью решает измельчитель пищевых отходов для раковины – диспоузер, монтируемый под мойкой перед системой канализации.

Измельчитель под раковиной

Эта встраиваемая техника имеет следующую конструкцию:

• корпус – цилиндрической формы, имеет крепление к мойке;
• дробильная камера – сделана из нержавейки, стенки имеют шероховатое покрытие;
• диск дробильный – съемные кулачки из сверхпрочного материала;
• двигатель – смонтирован в нижней части корпуса, на вал насажен дробильный дис, вращающийся в подшипнике;
• толкатель – помогает протолкнуть отходы внутрь дробильной камеры, обеспечивает безопасность пальцев.

Конструкция диспоузера

Для повышения комфортности эксплуатации сразу под фланцем крепления имеется шумопоглащающий экран. Камера так же защищена снаружи шумоизоляционным материалом. Включаются диспоузеры либо поворотом крышки, либо отдельной кнопкой.

Кнопка включения диспоузера

Существуют бытовые измельчители габаритами от 12 см в диаметре, 40 см высоты. Промышленное оборудование может иметь собственные раковины.

Из каких приборов можно сделать измельчитель своими руками

Для изготовления измельчителя для веток своими руками потребуется металл для станины, бункера для стружки и защитного кожуха, мотор (обычно используется от мотоблока или стандартный электрический двигатель), режущий механизм и метизы для сборки.

Болгарка

Измельчитель веток из болгарки по своей конструкции является самым простым. Для его сборки понадобится:

• аппарат для сварки;
• металл и уголок;
• оцинкованная выварка или куб;
• метизы (болты с гайками, шайбы, хомуты);
• ножи и втулки.

Готовый самодельный измельчитель из болгарки

Алгоритм сборки следующий:

• Шаг 1. Изготовление станины из металлического уголка. По форме она будет напоминать табуретку.
• Шаг 2. Установка бункера для подачи веток или ботвы. Выварка или куб монтируется на верхнюю часть станины, в ее дне прорезается отверстие для установки вала.
• Шаг 3. Монтаж рукава для выброса опилок. Для этого внизу выварки прорезается отверстие, куда устанавливается специальный рукав.
• Шаг 4. Установка болгарки. Она монтируется под вываркой на специальный вал и закрепляется метизами. На саму болгарку фиксируются ножи (это может быть стандартный нож, а может быть самодельно изготовленный из автомобильной рессоры). После этого болгарку можно включать в сеть и использовать в качестве измельчителя.

Простейшая схема дробилки из болгарки

Стиральная машина

Измельчитель из стиральной машины своими руками будет не слишком мощным, его можно будет применять только для утилизации травы, тонких ветвей, ботвы растений. Зато он прост в изготовлении. Как и в предыдущем случае при сооружении агрегата необходимо сварить станину, а на нее установить саму стиральную машину. В корпусе следует сделать отверстие для удаления опилок. Сам же каркас будет использоваться как бункер для веток и травы.

Далее к нижнему отверстию нужно смонтировать рукав для удаления опилок и щепы. Под корпусом следует установить режущий механизм. Ножи рекомендуется изготавливать из автомобильных рессор. По своему внешнему виду они похожи на ножи в блендере, но только размер их существенно больше. Устанавливаются ножи на втулку, которая с помощью ременной передачи соединяется с электродвигателем.

Монтаж режущего механизм является завершающим этапом. После него измельчитель можно включать и использовать в работе.

Рекомендуем посмотреть видео о том, как соорудить дробилку для веток своими руками.

Мотоблок

Алгоритм сборки похож на изготовление агрегата на базе болгарки или стиральной машины. В первую очередь так же варится станина, которая устанавливается на мотоблок. На нее устанавливается бункер, куда впоследствии будут помещаться ветки. Оттуда же через специальный рукав будут удаляться опилки и щепа.

Принцип работы аналогичен: мощность двигателя будет передаваться на вал с режущим механизмом через ременную передачу.

Мотоблок, как правило, бензиновый, поэтому для его работы необходимо топливо, масло и грамотное техническое обслуживание. Кроме того, данный вариант позволяет использовать мотоблок не только для измельчения веток, но и для других садово-огородных работ.

Веткодробилка, сооруженная из мотоблока

Другая техника

В качестве основы для измельчителя можно использовать и другие агрегаты:

• Перфоратор и схожие по конструкции инструменты. Алгоритм сборки в этом случае будет аналогичен изготовлению устройства из болгарки.
• Пылесос. Сборка — как при использовании стиральной машинки.
• Погружной насос. Главное условие – наличие вала отбора мощности, через который она будет передаваться на вал с режущим механизмом.

При работе с измельчителем необходимо соблюдать правила техники безопасности:

• накрыть устройство защитным кожухом для того, чтобы избежать травм вылетающими ветками и травой;
• носить защитные очки во время работы;
• избегать повышенной влажности в процессе эксплуатации, особенно, если измельчитель изготовлен из электроприбора;
• давать отдыхать устройству, в этом случае агрегат прослужит дольше.

Виды двигателей, плюсы и минусы

Шредеры идут в комплекте, либо с мотором внутреннего сгорания, либо с электрическим двигателем. И тот, и другой вариант имеет свои нюансы работы, достоинства и недостатки. Давайте разберемся с этим вопросом.

Электромотор

Чаще используется для негабаритных агрегатов домашнего использования, чья мощность не превышает 2.6 кВт. Для дачи или компактного сада не превышающего по площади 6-7 соток — это вполне приемлемый вариант, который справится с возложенной на него задачей по устранению растительных отходов.

Неоспоримыми плюсами таких устройств является их легкость: не составит труда переместить агрегат по участку и запитать его от электросети. Кроме того, электрические устройства просты в эксплуатации и не требуют специальных навыков. Сведено к минимуму и техобслуживание. Но в условиях больших фермерских или тепличных хозяйств, шредер с электрическим приводом уже окажется недееспособным.

Кроме того, есть зависимость устройства от электросети, что становится несколько проблематичным при работе на больших участках – понадобится удлинитель, а это будет ограничивать пользователя в свободе действий. Наряду с этим в работе с электрическим шредером имеются погодные ограничения из-за опасности поражения электрическим током: в дождь и при высокой влажности эксплуатировать агрегат нельзя.

Измельчитель с бензиновым типом двигателя

Это наиболее рациональный выбор для «полевых» условий, когда нет возможности запитаться от электросети, да и объем работы значительно превышает стандартных шести соток среднестатистической дачи.

Устройства, оснащенные бензиновым силовым агрегатом, привлекают внимание своей автономностью и неприхотливостью. Чаще всего, на устройство такого типа устанавливается двухтактный мотор, который отличается своей надежностью, долговечностью и повышенной мощностью

Чаще всего, на устройство такого типа устанавливается двухтактный мотор, который отличается своей надежностью, долговечностью и повышенной мощностью.

Так что переработать тонны травы с поля уже будет не пределом фантастики, а вполне реальной задачей, которая будет под силу вашему шредеру.

Но к минусам можно отнести тот факт, что при работе с бензиновым шредером, необходимо иметь базовые навыки его эксплуатации. Кроме того, придется регулярно проверять состояние воздушного и бензинового фильтров, свечей и проводить технические работы. Хотя, при желании, всему этому можно научиться достаточно быстро.

Шредеры с дизельным двигателем

Как правило, дизельные моторы идут в комплекте с техникой профессионального уровня. Преимуществом такого типа агрегата является высокая мощность работы: измельчитель способен работать без сбоев и отключений долгие часы.

Кроме того, положительным моментом является умение дизельных агрегатов работать на малых оборотах.

Но, как и любой агрегат, дизельный вариант имеет и свои отрицательные стороны: во-первых, это более высокая цена по сравнению с двумя вышеперечисленными вариантами. Во-вторых, дизельные модели габаритны, а потому крайне редко используются в домашних хозяйствах.

Транспортировать дизельную модель самостоятельно крайне сложно, поэтому это – отличный вариант для крупных фермерских хозяйств, но никак не для частного использования.

В случае, если вы все же желаете приобрести именно дизельную модель из-за ее высоких эксплуатационных характеристик, можно обратить свое внимание на комплектацию ее передвижной установкой, оборудованной трехфазным электрическим двигателем большой мощности. В таком случае, будет возможным передвижение агрегата по участку, а значит, его использование станет более рациональным в условиях частного землевладения.

Как сделать мельницу-дробилку своими руками

Изготовить зернодробилку своими руками не так и сложно. Для этого необходимо иметь под руками двигатель от старой бытовой техники, например, пылесоса или стиральной машины.

Кроме этого необходимо обладать некоторыми слесарными навыками. Кстати, при сборке подобной техники своими руками надо помнить о правилах техники безопасности. Так как, все двигатели работают от электричества необходимо принять все меры по снижению травматической опасности собранного изделия.

Устройство зернодробилки, конструктивные особенности машины

Производители выпускают на рынок множество дробилок, с разными характеристиками, производительностью и пр. Большая часть подобного оборудования проста в обслуживании и не занимает много места. Как уже отмечалось выше, на практике применяют дробилки, которые используют в своей работе роторный или молотковый принципы.

В роторных машинах установлен барабан с ножами. В молотковых, в качестве рабочего инструмента используют молоточки, которые загружены внутрь барабана.

Кстати, существует оборудование, которое в качестве источника энергии применяют сжатый воздух. Обрабатываемое сырье перемещается внутри барабана вместе с воздухом. В результате этого, качество, получаемого продукта резко увеличивается. Кроме того, в этой, да и во многих других конструкциях, применяют магниты, которые отбирают попавшие в смесь металлические частицы.

Особенности изготовления рамы

Независимо от типа выбранного дробильного оборудования, его необходимо оснастить ключевым элементом — станиной, где вскоре будет установлен привод и рубильный механизм. Устройство принято варить из уголков или труб, соблюдая следующее пошаговое руководство.

1. Высота подбирается под рост, что необходимо для комфортного забрасывания ветвей в бункер.
2. Конструкцию необходимо изготовлять из качественных материалов, чтобы она оставалась максимально прочной и устойчивой. Это значит, что ширина рамы должна составлять как минимум 500 миллиметров, при этом длина остаётся произвольной.
3. Станина должна обладать повышенной жесткость. Чтобы достичь оптимальных показателей нужно приварить между стойками поперечины.
4. Чтобы удобно транспортировать агрегат желательно оснастить раму несколькими колесами и ручкой.

Не забудьте продумать, куда вы установите электрический двигатель. Для самодельных дробилок лучшим решением может стать вариант установки мотора в створе рамы, чтобы он не выпирал за её габариты. Аналогичное правило применяется и в других типах дробилок.

Основные узлы садового измельчителя

Чтобы самостоятельно собрать измельчитель травы и веток (шредер) в домашних условиях, требуется предварительно разобраться с устройством механизма, деталей (смотрите тут), а также принципом его работы. Это поможет правильно собрать оборудование и, при необходимости, вносить в его конструкцию изменения.

Самодельный агрегат, предназначенный для измельчения скошенной травы и спиленных веток толщиной до нескольких сантиметров, имеет следующие основные конструктивные узлы:

• двигатель;

• ножи, установленные на рабочем валу;

• раму (обычно металлическую);

• защитный кожух;

• короб, предназначенный для приема срезанной растительности;

• пусковую систему.

Саму технику можно сделать в стационарном либо передвижном виде. Для создания последнего варианта дополнительно потребуются колеса, а также ручка. Чтобы сделать раму, используют металлические уголки либо готовые каркасы от верстаков. Короба под переработанную растительность изготавливают из пластиковых ведер, жести, мешков. Защитный кожух вокруг ножей должен быть достаточно толстым и прочным, чтобы быстро не износиться от воздействия перемалываемой растительности.

При переработке растительного мусора из отверстия, через которое он подается, могут вылетать измельченные куски. Поэтому горловину накрывают крышкой либо просто тканью, например, мешком.

Работа измельчителя заключается в том, что вращение от вала двигателя передается напрямую ножам либо через цепную/ременную передачу. Изрубленная лезвиями растительность поступает в короб. При этом конечный продукт сразу готов к использованию.

По принципу действия одни самодельные шредеры сопоставимы с мясорубкой (втягивают, а затем перемалывают органику), а другие с кофемолкой.

Разновидности двигателей для сборки самоделок

В качестве привода для самоделок используют электрические и бензиновые двигатели, снятые с неиспользуемой техники. Каждый их этих двух вариантов имеет свои достоинства с недостатками. Модели с двигателем внутреннего сгорания удобнее тем, что при их эксплуатации не нужно наличие питающей электросети поблизости. Но в целом они обходятся дороже и имеют более сложное устройство, чем их аналоги, оснащенные электромотором. Поэтому легче сделать электрическую технику, вдобавок более компактную.

Максимальная толщина срезанных сучьев, которые способен перемолоть измельчитель веток, зависит от мощности установленного на него электродвигателя и характеристик ножей.

• Модели с мотором до 1,5 кВт мощностью способны перемалывать палки до 20 мм диаметром. Они предназначены для работ с низкой степенью интенсивности.

• Если установлен электрический двигатель от 3 до 4 кВт, то такие агрегаты могут измельчить ветки уже толщиной до 40 мм.

• Более мощные электромоторы (свыше 4 кВт) используются, чтобы сделать шредер для дерева диаметром 7-15 см.

Приводом последней категории оснащают технику, если нужно постоянно выполнять большие объемы работ, связанные с переработкой отходов различной толщины.

Для создания самодельного шредера можно воспользоваться электромоторами от болгарки, стиральной машинки, триммера. Они должны быть приспособлены к работе от стационарной сети напряжением 220 В. Чтобы в домашних условиях измельчать материал максимально большей толщины, рекомендуется оснащать шредер электромотором на 1500 об/мин мощностью около 3,5 кВт. Данному параметру у двигателей внутреннего сгорания соответствует 5-6 лошадиных сил.

Двигатель от старой стиральной машины

ВРЕМЕННО В РЕМОНТ НЕ ПРИНИМАЕМ

Измельчитель садовый – СПб – ремонт в Санкт-Петербурге от компании «Ленремонт»

У нас имеется склад необходимых запчастей и инструментов площадью 90м2.

Для просмотра этого видео включите Javascript или перейдите на браузер который поддерживает HTML5 video

Оформите заказ на ремонт садового измельчителя онлайн и получите скидку 10%

Вы можете переносить в место для хранения мусора твердые, тяжелые ветки и стебли. Либо же устраивать грандиозный костер, который ещё надо постараться разжечь. А можете превратить все это в легко перетаскиваемую пыль или опилки.

Весь секрет – в том, что у Вас есть измельчитель садовый. Или чиппер. Или шредер.

Но самое главное – Вы получившиеся остатки можете не выбрасывать, а использовать в качестве идеального и абсолютно натурального удобрения.

То есть, мульчу Вы можете получить не за несколько часов изнурительного труда, а за считанные минуты. И чтобы Ваш сад всегда оставался чистым, Ваш измельчитель садовый всегда должен оставаться работающим.

«Ленремонт» поможет Вам всегда иметь в наличии функционирующую технику!

Мы работаем как с любительскими моделями для домашнего использования, так и с профессиональными измельчителями.

То есть, у нас есть мастера, которые разбираются как в электрических двигателях, так и в бензиновых садовых измельчителях.

Впрочем, перед тем, как нести его нам, Вы можете сами попробовать некоторые простые действия при следующих неполадках:

• Двигатель не работает – проверьте напряжение в электрической сети, состояние кабеля питания. Ещё Вы можете нажать кнопку защиты от перегрузок – и измельчитель заработает. Также проверьте, правильно ли затянута зажимная рукоятка и установлена подающая воронка.
• Не измельчает механизм при работающем двигателе – это случается из-за загрязнившегося режущего механизма. Просто почистите его. Но если режущие ножи затупились – несите его нам, чтобы мы могли их заточить либо заменить.
• Отключается измельчитель – запустите его через минуту. Проверьте также состояние кабеля питания или вилки.

Ещё одна настоятельная рекомендация – раз в сезон проводите плановое техобслуживание чиппера или шредера. Об этом даже написано в инструкции.

А если Вам измельчитель садовый (СПб) понадобилось все же починить, то Вы всегда можете обратиться в «Ленремонт», где наши мастера-профессионалы в области садовой техники быстро и качественно устранят любую неполадку. После проведения диагностики и определения стоимости запчастей, клиент оплачивает стоимость запчастей до начала ремонта.

Так что если Ваши измельчители веток садовые не измельчают – звоните в «Ленремонт» по телефону +7 (812) 344-44-44. Мы разберемся!

Конструкция измельчителя для веток и травы

Назначение агрегата – быстро и безопасно измельчать растительный мусор. Основную функцию выполняет режущий блок. Ножи в движение приводит двигатель напрямую или посредством ременной передачи. Узлы устанавливают на устойчивую раму. Движущие элементы закрывают кожухом. Для подачи сучьев и выгрузки щепок делают два отделения.

Металлическая рама

Самодельному шредеру с мощным электрическим или бензиновым мотором нужен устойчивый прочный остов с местом для установки движка и прямоугольной опоры для режущего блока.

Для изготовления рамы шредера используют:

• профильную трубу на 25;
• уголок на 30;
• швеллер.

Крепежные элементы:

• уши под мотор,
• гайки,
• шпильки.

Двигатель

Полная автономность, работа в любом месте сада, независимость от розетки − преимущества бензинового движка. На самодельный шредер для переработки веток, помидорной ботвы, травы ставят мотор от мотокультиватора, мотоблока мощностью 6 л. с. Его переставляют с одного агрегата на другой.

Нужен редуктор, обеспечивающий поворот на 90°, если у бензинового мотора вал горизонтальный, а у измельчителя вертикальный.

Расходы на электроэнергию ниже, чем на бензин, поэтому если на участке есть сеть, на агрегат ставят электромотор. Чтобы рубить ветки толщиной 2-3 см достаточно 3-х фазного электродвигателя на 2200-3500 Вт. Делая маломощную траворезку, берут движки от бытовых устройств. Их снимают со стиральных машин, пылесосов.

Ножи

Толщина перерабатываемых измельчителем веток зависит от устройства режущего блока. В самодельных конструкциях реализуют несколько вариантов:

• для измельчения сучьев диаметром 7-8 см на вал устанавливают несколько фрез;
• режущий блок молоткового типа для перемалывания тонких прутьев;
• универсальный режущий механизм делают из 15-30 дисковых пил, насаженных на вал;
• ножи от заводской садовой техники – кусторезов, газонокосилок;
• измельчать траву − триммерная леска;
• дробилка для пней из рубанка;
• два вала с 3-4 стальными ножами для перерубания веток кустарников, деревьев.

Самодельные ножи делают из рессор.

Защитный кожух

Чтобы стружки не разлетались по сторонам, нужен защитный кожух. Его делают из листовой стали толщиной не менее 1,5 мм. Жесть для этой цели не подходит. При активной эксплуатации измельчителя она быстро деформируется от сильных ударов щепок.

Емкость для приема опилок

Для сбора мелкого мусора приспосабливают старые хозяйственные мешки, коробки, ведра, баки. Для мощных агрегатов бункер сваривают из стальных листов, клепают из оцинковки.

Электрические провода и кнопка пуск/стоп

Для включения, выключения самодельного агрегата используют кнопочный пост, рассчитанный на соответствующий ток. Его назначение:

• отключение, включение электрооборудования;
• изменение направления вращения (реверс).

Для подключения движка к трехфазной сети нужен пятижильный гибкий медный кабель в двойной изоляции, для однофазной бытовой сети достаточно трехжильного.
