Использование карбонового теплого пола для обогрева помещения

Монтируем стержневое карбоновое отопление

Монтирование стержневого карбонового мата довольно просто выполняется. Для того, чтобы его уложить, необходимо наличие несложных инструментов и материалов, и не нужны специальные знания или умения. Укладывается система в стяжку либо клей. Разрезается она кратно 10 см по длине. Допустимой является полоса от 20 до 25 метров.

Перед монтажом системы необходимо наличие нужных комплектующих:

Подложки-теплоизолятора, позволяющей делать работу стержневого мата более эффективной, и параллельно снижающей потери тепла. При этом целесообразно использование листового вспененного материала с лавсановой пленкой. Возможно использование армофола, изока, плэнекса, пенофола и их аналогов. Теплоизолирующей подложкой не могут служить материалы, в составе которых есть токопроводящая фольга.

Соединительного комплекта. Необходимо иметь не менее одного комплекта, имеющего в своем составе 4 толстостенные термоусадочные трубки и две гильзы.

Концевого комплекта, в составе которого должны быть две толстостенные термоусадочные трубки для каждой полосы мата.

Терморегулятора и датчика температуры пола. Возможно приобретение датчика отдельно. Подходящая марка — SF-7х30. Терморегулятор должен быть с максимальной мощностью планируемой нагрузки меньше, чем максимальная мощность терморегулятора, на 15 %.

Гофрированной трубки для укладки датчика температуры, имеющей в своем составе зонд и заглушку.

Соединительного провода, имеющего двойную изоляцию.

Кроме того, необходимо наличие следующих инструментов:

Щипцов, которыми изоляция удаляется с проводов;
Кусачек;
Клещей обжимных;
Ножниц;
Ножа;
Отвертки;
Технического фена;
Строительного скотча.

Перед монтажом карбонового теплого пола необходимо убедиться в ровности и чистоте поверхности. Определяется общая площадь для укладки карбонового мата, подготавливается местоположение для терморегулятора в доступном месте. В полу подготавливается паз для того, чтобы установить датчик в гофрированной трубе.

Укладка карбонового теплого пола

Производится укладка материала на подготовленную поверхность пола. Затем мат прикрепляется к полу клеем, степлером или скотчем. Соединяются между собой полоски теплоотражающего материала. Раскатка рулона должна производиться с той стороны, где мат будет присоединяться к терморегулятору.

Для того, чтобы развернуть полосу, ее необходимо разрезать в месте разворота, а затем повернуть на 180 градусов. Полоски закрепляются с помощью скотча на теплоотражающем материале, соединяются между собой. Нельзя допускать пересечения карбоновых стержней между собой.

Для соединения полос мата используются монтажные провода. Необходимо зачистка провода, находящегося в месте разреза мата, от изоляции. Затем на него надевается гильза в термоусаживаемой трубке, и зажимается с помощью обжимных клещей. После этого изоляция с соединительного провода снимается, и надевается термоусаживаемая трубка.

Следующим этапом работы является соединение силового провода карбонового мата с соединительным проводом. Для этого используют гильзу и обжимные клещи. Гильза усаживается с помощью технического фена. Термоусаживаемая трубка сдвигается на соединение и усаживается феном.

Поэтому же принципу происходит соединение всех полос. В концевом комплекте происходит изоляция концов проводов с помощью термоусаживаемых трубок, которые усаживаются с помощью фена, а затем обжимаются клещами.

Первая полоса мата подключается к терморегулятору. Для этого используется соединительный комплект с проводом. Подключать необходимо, следуя инструкции, входящей в комплект.

Для того, чтобы теплоотражающий материал прочно сцеплялся с полом, в нем делается отверстие. Затем производится введение датчика температуры в гофрированную трубку, при этом используется зонд.

Устанавливается заглушка на трубку, а затем трубка укладывается в подготовленный паз вдоль стержней. Производится установка терморегулятора на стенку и 15 минут тестируется работа всей обогревательной системы, после чего соединения проверяются на надежность.

Завершив монтаж карбонового мата, его укладывают либо в стяжку, либо используют для укладки плиточный клей. стяжка заливается поверх стержней теплых полов. Плитка укладывается на теплый пол с использованием клея. Стяжка или слой клея вместе с плиткой должны иметь минимальную толщину 2 см. Применяются исключительно специальные смеси. Полное высыхание плиточного клея или стяжки происходит в течение от 28 суток и более. Включается система только после полного высыхания.

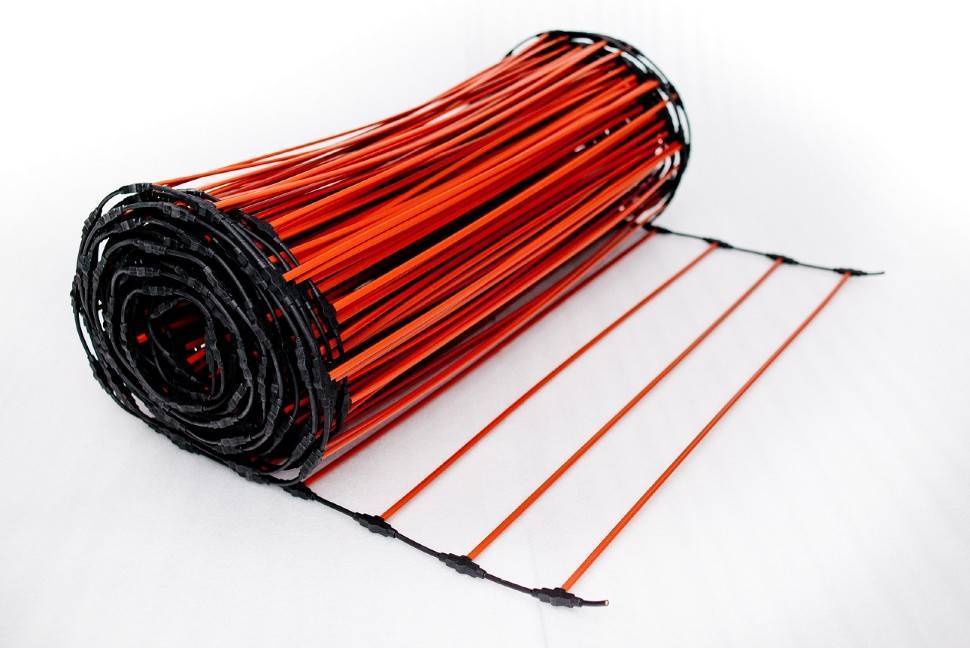

Стержневой карбоновый теплый пол

Сегодня стержневые полы (инфракрасные маты) – это самый
новый и наиболее прогрессивный вид теплых полов. За способность системы к
саморегуляции, её часто называют система «умный пол». Конструкция карбонового
стержневого пола более сложная, по сравнению с пленочной. Несмотря на то, что
здесь в качестве нагревательного элемента также выступает карбон, он имеет
другую конфигурацию.

Стержневой карбоновый теплый полУложенный стержневой теплый пол

Нагревательный элемент стержневого карбонового пола –
стержень, заполненный карбоново-полимерным наполнителем. Соединение стержней
происходит с использованием многожильного медного провода (толщина 2,5 мм) с
дополнительной защитной изолирующей оболочкой из полиэстера и полиэтилена.

Сфера использования стержневого пола

Благодаря своим повышенным эксплуатационным характеристикам
стержневой пол может быть использован в жилом помещении, в санузле, на лоджии,
в комнате, в зимнем саду, в спортзале, в офисных зданиях, складах, как элемент
системы антиобледенения.

Стержневой пол можно уложить на любой вид покрытия, без
исключений. Он идеально сочетается с таким привередливым материалом как
натуральная древесина, паркет или ламинированная доска. А ввиду того, что
монтируется стержневой карбоновый пол на тонкий слой стяжки, такая электрическая
система подогрева пола она является единственно подходящей для монтажа под
плитку или керамогранит. Помимо возможности установки, стержневая система
позволяет сэкономить на работах, в случае использования вместо стяжки клеевого
раствора и непосредственной укладки плитки.

Стержневой карбоновый теплый пол – плюсы и минусы

Преимущества:

устойчивость элементов стержневого пола к воздействию
агрессивных сред и механических нагрузок;

расчетный срок функционирования системы – 50 лет;

параллельная система соединения, которая обеспечивает
сохранение работоспособности при повреждении греющего мата;

высокий показатель теплоотдачи;

эффективный нагрев (наиболее экономная система при наиболее
высоком КПД);

равномерный и быстрый обогрев помещения;

благодаря инфракрасному излучению устраняет неприятные
запахи;

пожарная безопасность (наличие в составе стержня серебра не
позволяет системе возгораться);

нет электромагнитного излучения;

малый вес (отсутствие нагрузки на перекрытия);

может быть использован в комнатах с высоким уровнем
влажности;

относительная простота монтажа;

возможность установки тяжелых предметов любой площади на пол
(в частности мебели и бытовой техники). Система отрегулирует температуру пола в
разных местах самостоятельно.

наличие саморегуляции защищает пол от перегрева.

возможен обогрев помещений большой площади.

Если разобраться, то приобретая стержневой инфракрасный карбоновый
пол – пользователь покупает систему обогрева пола, которая значительно
опережает по своим характеристикам системы аналогичного назначения.

Недостатки:

монтаж выполняется только с заливкой стяжки. Это «мокрые»
работы и отсутствие мобильности. В отличие от пленочной системы, нельзя забрать
с собой при переезде;

высокая стоимость (розничная цена – 1500-2685 руб./м.кв.)

Технические характеристики стержневого теплого пола

Общие характеристики немного отличаются в зависимости от
производителя, но анализ разных систем дает возможность привести усредненные
данные:

ширина рулона – 830 мм;
длина – 25000 мм;
толщина мата – 3-3,5 мм;
мощность на 1 м.кв. мата – 125 Вт/м. (температура стержня 60
°C) – 170 Вт/м. (температура стержня 20 °C);
энергопотребление на 1 м.п. – 20-50 Вт;
максимальная температура поверхности – 60 °C.

Лучшие производители стержневого теплого пола

K-Technologies – торговые марки GTMat, Unimat, RHE (Россия);
GH Systems – торговые марки HOTmat (Южная Корея);
SamMyungTech LTD – торговая марка EcoOndol (Южная Корея);
GT – торговая марка GT (Южная Корея);
Felix – торговая марка Excel (Южная Корея).

Заключение

Отзывы тех пользователей, кто уже установил систему
инфракрасный карбоновый теплый пол, позволяют утверждать, что это достойная
альтернатива существующим системам, как по части эксплуатационных свойств, так
и с точки зрения экономичности обогрева. Установка стержневого пола позволяет
сократить расходы на обогрев помещения до 50%.

Принцип работы

ИК пол — тонкая плёнка, между слоями которой размещены карбоновые пластины. Именно они служат нагревательным элементом вырабатывающим тепло. Устройство функционирует от электросети, обогрев осуществляется при помощи инфракрасных лучей размером 10 — 20 мкм.

Плёнка быстро нагревает пол, а наличие терморегулятора, позволяет ему отключаться по достижению нужного уровня нагрева, и опять включаться при охлаждении. В итоге, устройство функционирует приблизительно 20 минут в час.

Плёночный пол имеет самый большой КПД, если сравнивать его с другими системами. При быстром нагреве, расход электричества не значительный, тем самым инфракрасный пол считается более выгодным и экономичным.

Кроме того, он нагревает не воздушные массы в комнате, а предметы в ней, а они уже обогревают воздух. Это позволяет создать прекрасную атмосферу в квартире, так как не происходит пересушивание воздуха, при этом, он насыщается отрицательно заряженными частицами.

Инфракрасный пол прекрасно подходит для разных помещений, идеальным вариантом является его укладка под плитку в ванне или туалете.

Карбоновый теплый пол описание

В основе принципа работы лежит нагрев всех предметов в комнате без прогревания воздуха. Все предметы и люди прогреваются равномерно. Эффект будет одинаковым как со сквозняком, так и без него. Основная часть потока лучей находится в дальнем инфракрасном диапазоне. Он способствует улучшению самочувствия людей, находящихся в помещении с отоплением карбоновым теплым полом.

Особенность потерь тепла человеком в том, что большая часть происходит в инфракрасном спектре примерно 10 мкм. Но и максимально эффективное поглощение тепла происходит в этом же диапазоне. Эта особенность позволяет при таком обогреве поддерживать температуру ниже на 4-6° С, чем при классических вариантах обогрева. С учетом высокого КПД экономия при использовании этого вида отопления выходит до 20%. Карбоновые покрытия для пола позволяют всегда поддерживать стабильную температуру воздуха без перегрева и пересушивания.

Оздоровительный эффект на человеческий организм происходит от повышенного содержания отрицательных ионов в потоке, напоминающих по своему действию солнечные лучи. Эта технология в медицине применяется в аэронах.

Инфракрасные лучи этого диапазона способствуют микроциркуляции крови, улучшаются процессы окисления-восстановления в организме. В такой среде хорошо снимается утомляемость и улучшается самочувствие. Кроме этого, есть и дополнительные преимущества в таких системах:

улучшение вывода шлаков из организма;
разрушение вируса гепатита;
блокировка раковых клеток;
повышение стрессоустойчивости;
благотворное влияние на людей, страдающих от заболеваний диабетом и псориазом;
очистка воздуха.

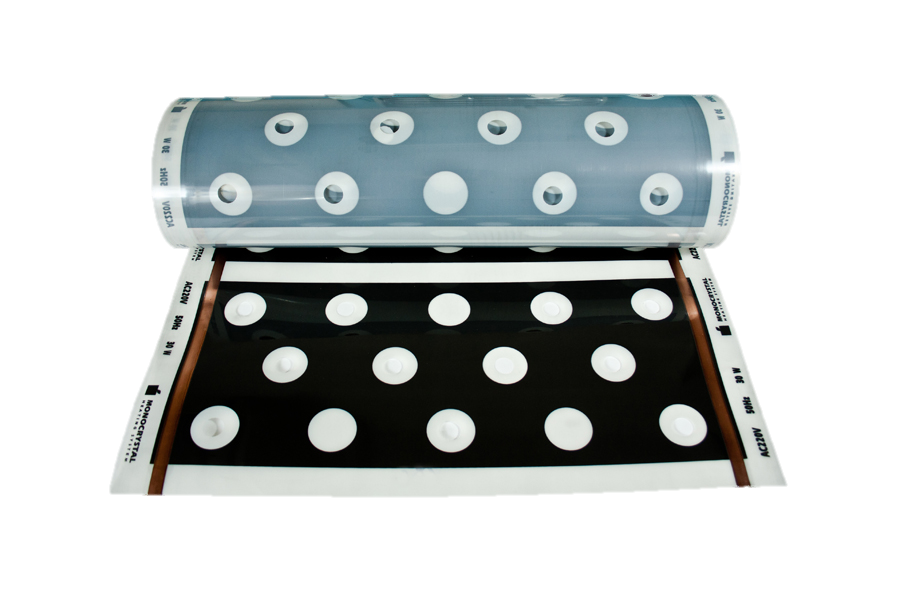

Почему ИК пленка – лучший теплый пол под линолеум

Теплый пол разделяют на 2 группы: водяной и электрический, одной из разновидностей которого является инфракрасная пленка. Наименование «пленочный» материал получил из-за внешнего вида. Это двухслойная полимерная пленка, в которую вмонтированы углеродные нагревательные элементы с уникальной нано-структурой. Именно они испускают инфракрасное излучение, нагревающие окружающие поверхности.

Нагревательные элементы выглядят как черные полоски шириной 15 мм, соединенные контактными медными и серебряными шинами. От повреждений структуру дополнительно защищает слой полимера. Система обладает рядом преимуществ:

Пленка работает в благоприятном для линолеума температурном диапазоне, поэтому именно ИК теплый пол считается прекрасным выбором для монтажа под этот вид покрытия. Оптимальной для линолеума считается мощность около 150 — 230 Вт на квадрат. Инфракрасная пленка обеспечивает эти параметры.При монтаже других вариантов существует риск перегрева. Даже если его последствия не очевидны сразу, со временем проявятся деформацией, размягчением, вспучиванием.
Пленку можно уложить в помещениях с нестандартной планировкой, на балконах, лоджиях. Небольшая ее толщина дает возможность эксплуатации в строениях с низкими потолками.

Процесс монтажа прост, поскольку не обязательны «мокрые» работы по заливке стяжки. Система обеспечивает равномерный прогрев помещения, прекрасно поддается автоматической регулировке и может быть интегрирована в систему типа «умный дом».
ИК теплый пол имеет длительный срок эксплуатации. Большинство производителей дают гарантию на эффективную работу в течение от 15 до 20 лет.

Существенный положительный момент – легкий демонтаж системы. При необходимости достаточно снять напольное покрытие и уложить пленку на новом основании или в другом помещении. Расход электроэнергии при использовании пленочных систем на 30% меньше, чем при использовании электрического греющего кабеля на аналогичной площади.

Критерии выбора

Теперь, когда мы более или менее определились с разновидностями электрического и водяного отопления, стоит задуматься, какому отдать предпочтение? Тут тоже все достаточно просто:

Схема монтажа карбонового теплого пола

Определяющим фактором является влажность в помещении, в котором вы собрались делать теплый пол. Если она превышает нормы обычного жилого помещения – стоит выбрать водяное отопление. Это идеальный вариант для кухни и санузла.
Другим не менее важным фактором являются особенности установки. Чаще именно они и определяют выбор. Например, если в квартире невозможно осуществить заливку бетонной стяжки под водяное отопление, современная промышленность позволяет выбрать электрические полы в виде надежных кабельных или стержневых матов, которые будут греть вашу плитку не хуже.
Толщина стяжки. Не всегда в квартире есть возможность поднять основание на несколько сантиметров, а в случае с водяным отоплением это как раз 10 см, а то и больше. Идеальным выбором в таком случае станет карбоновый теплый пол.
Важными критериями выбора можно назвать стоимость, экономичность, финишное покрытие, стоимость работ по заливке стяжки, толщина слоя – то есть все нюансы, которые нужно обдумать прежде, чем начинать монтаж.

В последнее время предпочтения все чаще отдаются электрическим разновидностям, так как новые технологии позволили сделать их максимально надежными, подходящими для работы во влажных условиях, с облегченным монтажом и минимальным слоем стяжки. Кроме того, большим бонусом является удобство демонтажа и ремонта.

Стержневой карбоновый теплый пол

Сегодня стержневые полы (инфракрасные маты) – это самый новый и наиболее прогрессивный вид теплых полов. За способность системы к саморегуляции, её часто называют система «умный пол». Конструкция карбонового стержневого пола более сложная, по сравнению с пленочной. Несмотря на то, что здесь в качестве нагревательного элемента также выступает карбон, он имеет другую конфигурацию.

Стержневой карбоновый теплый полУложенный стержневой теплый пол

Нагревательный элемент стержневого карбонового пола – стержень, заполненный карбоново-полимерным наполнителем. Соединение стержней происходит с использованием многожильного медного провода (толщина 2,5 мм) с дополнительной защитной изолирующей оболочкой из полиэстера и полиэтилена.
