Особенности ухода и эксплуатации

Пламегаситель на трубу дымохода требует регулярного обслуживания после установки:

• Ежегодный осмотр конструкции на выявление внешних повреждений.
• Очистка деталей и соединительных узлов, от сажи и другой грязи 2 раза в год.
• Внеплановый осмотр, чистка на местности, где растет много тополей. Пух способен забить ячейки устройства.

Подобные работы относятся к высотным, поэтому при их осуществлении нужно придерживаться правил безопасности.

«Колпачок» для безопасности на дымоход обязателен, если дома имеется дровяная печь или во дворе стоит баня. Устройство простое, можно сделать самому из подручных материалов. А также купить по доступной цене. После установки — регулярно проверять и чистить.

Основные модели

Элементы дымоходной трубы, обеспечивающие ликвидацию горячих раскаленных частиц, бывают разные. В домашних условиях используют, как правило, два вида искрогасителей:

1. Нержавеющий кожух, представляющий собой сеточную конструкцию. Сделать можно при помощи подручных средств.
2. Дефлектор. Помимо гашения твердых раскаленных частиц улучшает тягу, обеспечивая перенаправление ветряного потока. Защищает печное устройство и баню от опасного явления – обратной тяги в результате сильных ветров.

Гаситель в виде кожуха наиболее популярен, так как его конструкция достаточно проста. В трубе проделываются отверстия или присоединяется к ней специальная насадка в виде сетки. Недостаток такой конструкции – частая ревизия искрогасительного прибора. Сетка с перфорацией быстро засоряются, так как продукты горения оседают на их поверхности. Чем выше степень загрязнения, тем меньше тяга в трубе. Искрогаситель, изготовленный в виде кожуха, подвергается частой очистке. В продаже встречаются собранные кожуха для гашения искр. Преимущество их – простое присоединение к дымоходной трубе.

Более современными устройствами являются искрогасительные приборы – дефлекторы. Внешне они выглядят более эстетично. При эксплуатации дефлекторов не снижается тяга в дымоходе. Подобные гасители оснащены сеткой и перфорацией. Их отличительная особенность – наличие мест сужения, которые позволяют увеличить тягу внутри искрогасительного элемента. В зависимости от расположения узкого сектора существуют разнообразные модели гасителей, многие из которых внешне очень схожи с кожухом, но более аэродинамичны. Недостаток – быстрая загрязняемость, необходимость частой чистки, особенно, при использовании в качестве топлива смолистых поленьев.

Как сделать искрогаситель на дымоход своими руками: пошаговое руководство

Индивидуальное отопление помимо преимуществ имеет существенный недостаток – опасность возгорания. Риск пожара значительно увеличивается, когда в процессе топки достигается высокая температура, а огненные искры с большой силой вылетают из трубы.

Именно с этой проблемой поможет справиться искрогаситель на дымоход – устройство препятствует распространению опасных искр. Прибор имеет простую конструкцию, поэтому сделать его и установить вполне реально самостоятельно.

Мы подскажем, как устроен искрогаситель, опишем особенности разных моделей, приведем пошаговый инструктаж по изготовлению и креплению элемента. Изложенная информация поможет выполнить все работы самостоятельно, сэкономив средства на покупке готового изделия и вызове мастера.

Простые варианты искрогасителей

В случае необходимости всегда можно приобрести уже готовое устройство и смонтировать его на дымоходную трубу, однако, многие хозяева привыкли заниматься самостоятельно усовершенствованием своего дома. Изготовить искроуловитель своими руками очень просто:

1. Самым простым вариантом, который можно изготовить в домашних условиях, считается устройство, представленное заглушкой для трубы с просверлёнными в ней отверстиями. Стоит запомнить, что если вы решили сделать такой искрогаситель, то необходимо заранее позаботиться о выборе диаметра заглушки. Заглушка, из которой в будущем будет выполнен искроулавливатель, должна обладать сечением, превышающим диаметр дымохода. Это нужно для того, чтобы можно было без особых проблем надеть такое нехитрое устройство на дымоходную трубу.

Выполнение такого устройства не составляет особого труда, однако, существуют некоторые сложности, которые связаны с размером и количеством отверстий в заглушке. Неправильный расчёт этих показателей может привести к тому, что тяга в конструкции снизится. Кроме этого, существует ещё один минус использования такого цилиндрического устройства — в процессе эксплуатации оно покрывается нагаром, в результате чего возникает неприятный запах от печи.

2. Второй простой вариант, способный заменить полноценный искрогаситель — металлическая сетка, которая фиксируется с помощью специального хомута на дымоходную трубу. К минусам такого изделия относят:

• сетка быстро забивается сажей, что влечёт за собой снижение тяги в конструкции;
• не отличается высокой эффективностью, поэтому может не давать ожидаемых результатов.

При изготовлении искрогасителя своими руками следует выбирать купольную форму, такое устройство будет эффективным

3. Монтаж на конце дымоотводной трубы сетки в форме купола. Куполообразная сетка считается наиболее эффективным устройством среди альтернатив полноценным искроулавливателям.

Виды искрогасителей

Сегодня можно встретить искрогаситель на дымоход самых разных конфигураций. Они могут отличаться по конструктивным особенностям, форме изготовления и прочие. Но, выделяют две основные модели искрогасителя на дымоход:

1. Металлический кожух.
2. Искрогаситель в форме дефлектора.

Простой металлический искроуловитель

Как понимаете, главное требование применимое к любому из подвидов – это не препятствование нормальной тяги. Отработанные газы, продукты горения, должны свободно покидать канал, не задерживаясь и не встречая никаких преград. Кроме того, пламегаситель должен тушить абсолютно все искры, не позволяя ни одной разлететься и попасть на крышу.

Искрогаситель в форме дефлектора

Также учитывайте и особенности размеров устройств, главное требования в этой части – это соответствие пропорции самой трубы. То есть меньшего диаметра и большего не будут выполнять возложенных функций.
Минимальный диаметр цилиндра детали искрогасителя не должен быть меньше 80 мм, а максимальный не более 550 мм. Конечно, для расчета лучше пользоваться специальной таблицей, в интернете сейчас много чертежей, схем, где приведено соответствие диаметра канала к размеру прибора.

Обратите внимание, для бани своими руками, подбирать диаметр нужно обязательно такой же, как у самого канала. Это особенности прямой конструкции трубы

Встроенные системы отвода искр

Не секрет, что твердое топливо, которым отапливают банные печи, может обладать разным качеством. Довольно часто его горение приводит к появлению множества искр, то есть раскаленных несгоревших частиц, стремительно направляющихся вверх с потоком горячего газа. Эти искры перемещаются по дымоходной трубе и с огромной скоростью вылетают наружу, а затем разлетаются по всем сторонам.

Оказавшись снаружи, искры могут попасть на кровельную конструкцию или ее отдельные деревянные элементы. А при наличии сильного ветра они способны привести к возгоранию сухих листьев, травы или хвои, что повлечет непоправимые потери. Вовремя принятые меры — залог успешной защиты от пожаров.

В этом видео вы узнаете, как сделать искрогаситель:

Чтобы погасить искры, достаточно разместить в дымоотводной системе специальные детали с высокой теплопроводностью. При контакте с ними раскаленные частицы лишатся своего теплового потенциала, медленно охладятся и станут безопасными. Кстати, во многих современных печах для бани уже предусмотрены специальные узлы с функцией быстрого искрогашения.

Принцип работы подобных механизмов очень простой:

1. Воздух проникает в печку через специальную дверцу, а в топочную камеру — через колосниковую решетку.
2. Топливо сгорает, разогревая каменку.
3. В итоге горячие продукты сгорания проходят через специальный «лабиринт» из перемычек, где происходит активная теплоотдача. В результате под действием центробежных сил искры вырываются из общего потока, разбиваются о стенки камер и гасятся.

Но важно понимать, что в этот момент печь уже разогревается до высоких температур, поэтому полностью избавиться от искр зачастую невозможно. Нередко хозяева применяют изогнутые конструкции дымоходов, так как на прямых участках вероятность выбросов искр максимальна

В этом случае принцип работы остается аналогичным предыдущему — изменяется направление потока искр со стенками дымоотводной системы.

Данное устройство имеет простую схему работы

Принцип устройства и работы искрогасителя

Что такое искры, иногда так красиво вылетающие целыми снопами из дымоходов?  Да это не что иное, как несгоревшие до конца частички твердого топлива, подхваченные потоком выходящих наверх раскаленных продуктов сгорания. Иными словами – продолжающие гореть или тлеть маленькие угольки. Зрелище, да, действительно бывает красивое, но вот последствия такой «праздничной иллюминации» порой – весьма удручающие.

Хозяин бани, увидев такой «фейерверк» над своими владениями, должен не любоваться красотой, а браться за голову и незамедлительно принимать меры!

Одним словом, надо не спорить, а довести систему «банная печь + дымоход» до такого состояния, когда вылета искр из трубы не станет вообще.

Кстати, такое явление чаще всего наблюдается у печей с прямоточными дымоходами. А в особенности, если печь – самодельная простейшая, в конструкции которой не уделялось внимания созданию «лабиринта» на пути потока выходящих продуктов сгорания. В таких «закоулках» струя газов резко меняет направление, оставляя несгоревшие остатки, отбрасываемые к периферии центробежной силой. А главное – идет мощнейшая теплоотдача на стенки печи и на каменку, то есть у недогоревших остатков снижается уровень «температурной подпитки» для горения.

У правильно организованной печи дымовой поток никогда не идет напрямую. Он огибает несколько препятствий, меняя направление, отдавая по максимуму тепло и избавляясь от переносимых не договревших до конца твердых частиц .

Голубой цвет – это воздух, необходимый для горения дровяной закладки. Он проникает через поддувало и снизу через колосник поступает в зону активного горения топлива.  На входе из камеры сгорания – это уже поток газов, продуктов сгорания, тех самых, что надлежит вывести в атмосферу через дымоход.  Следует правильно понимать, что основной поиск тепла печь получает не непосредственно от пламени сгорания дров, а именно от отводимых раскаленных газов.

Они поднимаются вверх, и если находят выход к дымоходу, то сразу устремляются в него. Такое бывает у самодельных прямоточных печей-буржуек, и именно в этом случае может случаться обильное перемещение несгоревших до конца фрагментов топлива. Но у нас на схеме показано, что поток газов поднялся вверх, поделившись теплом с каменкой. Но здесь ему выхода нет, и он перенаправлен вниз, в дополнительную теплообменную камеру. И только из нее уже попадает в дымоходный канал. Каждое изменение направления – это отброшенные центробежной силой к стенкам горящие частицы. От такого контакта многие из них просто рассыпаются или, отдав тепло, гаснут. По сути, несколько таких поворотов — и у искр почти не должно оставаться шансов…

Тем не менее случается, что раскаленная печь уже не в состоянии полностью «погасить» поток недогоревших кусочков топлива. Или же конструкция печи – далека от совершенства. Значит, с искрением поможет справиться сам дымоход. Например, хорошо помогают избавиться от сильного искрения чередования вертикальных и горизонтальных участков дымохода. Принцип все тот же – резкое изменение направления и отбрасывание угольков к периферии центробежной силой — от контакта со стенками они куда быстрее тухнут. Однако, этим недопустимо увлекаться – количество и продолжительность горизонтальных участков всегда строго ограничивается. Такие трубы быстрее зарастают сажей и будут требовать частой очистки.

И вот последним рубежом, способным предотвратить разбрасывание искр из жерла трубы дымохода становится нехитрое устройство с очень понятным названием — искрогаситель.

Искрогаситель заводского производства. Подобный оголовок можно приобрести под любой размер дымоходной печи.

Как же он работает? А все очень просто – те же принципы резкого изменения направления потока газов и создание условий для максимального повышения вероятности столкновения несгоревших частиц с какой-то металлической преградой.

Именно по такому принципу устроено большинство искрогасителей. Правда, некоторые из них интегрированы еще другими полезными приспособлениями. Но и там – сохраняют свои отличительные черты.

Как изготовить прототип искрогасителя

Когда наиболее оптимальная модель подобрана, необходимо провести прорисовку оптимального варианта на бумаге, на основании заранее разработанного варианта.

Крайне важно, чтобы все было выполнено в натуральном размере и без существенных погрешностей, так как в дальнейшем подобная заготовка будет использоваться как макет готового изделия

• После того, как все детали будут тщательно вычерчены, необходимо по краям добавить по 1,5-2 см, которые в дальнейшем будут использоваться в качестве припусков для обеспечения соединения деталей.
• Если ко внешнему виду изделия есть какие-то замечания, то именно на данном этапе необходимо внести определенные изменения и уже после этого переходить к сбору.

Самостоятельно делаем искрогаситель

Сделать искрогаситель для бани можно своими руками из нержавейки или алюмоцинка. Для этого нужно замерить диаметр дымохода для бани и изготовить шаблон по выбранному вами чертежу.

Обратите внимание! Лучше всего для этого подходит нержавеющая сталь AISI 304 толщиной 0,5 мм. Изделия из неё прослужат вдвое дольше, чем из ферритной стали AISI-409(430): 10-12 лет

Для твердотопливных котлов нельзя делать дымоходы из оцинкованной стали.

Эта инструкция показывает пример изготовления по чертежу дефлектора Цаги, только с добавлением фартука для искр.

Конструкция будет состоять из основной трубы-насадки на дымоход, защитного кожуха (обечайки), фартука и крышки колпака.

• Центральную внутреннюю часть можно сделать из готовой нержавеющей трубы, она будет одеваться как насадка на дымоход.
• Верхняя часть трубы раскатывается в виде конуса увеличенного диаметра. Она должна заканчиваться примерно посередине верхнего кожуха.
• Кожух, который будет одеваться на трубу, вырезается вручную и крепится при помощи металлических пластин на заклепки.
• Под кожухом рекомендуется сделать фартук с отступом от низа кожуха примерно 6 см, в который будут падать искры.

Горячие искры будут скапливаться в фартуке

Фартук должен быть по ширине больше кожуха, и закреплен в виде воронки под углом на точечную сварку. Перед его креплением на трубе делается небольшое углубление – бортик для плотной стыковки. Позже это соединение обрабатывается герметиком.

Обратите внимание! Дополнительно в фартуке нужно предусмотреть сливные отверстия для отвода влаги и прокатать ребра жесткости

• Верх кожуха закрывается круглой насадкой, по диаметру на несколько см меньше трубы. Все крепления делаются на нержавеющие заклепки.
• Для расчета размеров верхней крышки и высоты дефлектора вы можете воспользоваться данными из таблицы.

Зависимость размеров дефлектора от размеров дымохода

• Чтобы надежно склепать 2 детали, просверлите их на месте нахлеста насквозь сверлом по металлу. Затем вставьте в отверстие заклепку, захватите её шляпку заклепочником и плавно сожмите его ручки.
• Для дополнительной прочности конструкции делаются прокатные ребра жесткости.

Наглядно схема дефлектора показана на фото:

Чертеж дефлектора Цаги

Необходимые инструменты

Чтобы самостоятельно собрать колпак на дымоход, вам потребуется:

• Ножницы по металлу;
• Молоток;
• Дрель и сверло по металлу;
• Сварочный аппарат;
• Заклепочник и заклепки из нержавейки;
• Листогибочный станок.

Установка искрогасителя для повышения пожаробезопасности

Такое явление несет большой риск возникновения пожаров, особенно если рядом находятся деревянные постройки. Решением данной проблемы станет простейший искрогаситель на дымоход, установить который можно своими руками.

Существует две основные конструкции искрогасителей:

• в виде металлической сетки, препятствующей прохождению частиц;
• в виде дефлектора.

Простейший искрогаситель представляет собой насадку из стальной сетки, которая устанавливается на конец дымопровода. Для защиты от попадания в него листвы и другого мусора он оснащается специальным металлическим зонтом в виде конуса.

Дефлектор − это более сложная модель насадки, которая дополнительно несет функцию противодействия образованию обратной тяги. Его устанавливают в местностях, где преобладают мощные воздушные потоки, которые препятствуют выходу дыма естественным путем.

Искрогаситель просто необходим если в качестве кровли используется дранка или гонт, что часто можно встретить в конструкции деревянных бань. Для установки искрогасителя не требуются специальные вычисления, как при проектировании самого дымохода, и справится с этим сможет каждый желающий. К тому же его можно изготовить своими руками, используя недорогие и доступные материалы.

Альтернативные способы защиты от искр

Кроме установки колпака, существуют и другие способы защиты от искр:

• Первый способ самый простой. Конец дымохода заваривают наглухо, а затем с торцов сверху просверливают множество отверстий. Так можно сделать даже установив заготовленную трубу на существующую.
• Следующий способ – на конец дымохода приваривается металлическая сетка. Такой вариант имеет существенный минус: сетка быстро забивается, и её нужно будет вскоре менять, чтобы сохранить хорошую тягу.
• Если в вашей местности сильные ветра, то на оголовок трубы устанавливают хороший дефлектор, он не допустит образования обратной тяги.
• Еще один способ – уменьшить тягу. Это не самый хороший вариант, но так вы можете увеличить температуру трубы и количество вылетающих искр. Для этого создаются дополнительные колена на дымоходе.

Еще одно самодельное решение вы можете увидеть на этом видео уроке:

Чтобы искры не вылетали напрямую вверх из-за высокой тяги, на трубе дымохода делается перемычка, которая смещает часть трубы в сторону. То есть создается искусственный загиб трубы с колодцем для искр в середине (см. фото ниже). В колодце делается небольшой люк для чистки.

Особенности монтажа и эксплуатации искрогасителя

Для правильного монтажа такого устройства, размеры его сечения должны подбираться в соответствии с аналогичным показателем дымовой трубы. Самым простым вариантом установки искрогасителя является его вставка внутрь дымохода без каких-либо дополнительных крепежей. Однако этот способ не отличается особой надёжностью. Эксплуатация искрогасителя требует регулярных профилактических очисток его сетки от сажи, поэтому его установка производится таким образом, чтобы в любой момент без труда можно было снять устройство. Категорически запрещено приваривать устройство к дымоходу — конструкция во всех случаях должна быть съёмной.

Даже если ваша крыша изготовлена из негорючих материалов, существует опасность того, что искры, вылетевшие из трубы, попадут на предметы и постройки, которые расположены в вашем дворе и воспламенят их. Поэтому установка искрогасителя рекомендуется во всех случаях без исключения.

https://youtube.com/watch?v=u7wempxB0Eg

Назначение искрогасителя

Обратите внимание! При сгорании твердого топлива образуется тепло, вода и углекислый газ. Вода под действием тепла превращается в пар

Примеси в топливе приводят к неполному его сгоранию, из-за чего образуются другие продукты горения и не сгоревшие раскаленные частицы. Последние являются искрами, вылетающими из трубы под действием тяги.

Топливо высокого качества имеет наименьшее количество несгораемых частиц. Топливо низкого качества — наибольшее. Опасность искр состоит в том, что они не остывают при движении по ровной трубе. Раскаленные частицы, попадая наружу, могут воспламенять участки крыши, деревья, траву, стены дома. В этом случае повышается риск возникновения пожара.

Конструкции современных дымоходов предусматривают несколько этапов охлаждения искр. Для этого создают препятствия, турбулентные потоки и горизонтальные отводы. Основное их предназначение — обеспечить контакт раскаленных частиц со стенкой трубы.

При этом искры передают свое тепло дымоходу, а сами охлаждаются. Проблема заключается в том, что труба быстро нагревается и теряет возможность охлаждать твердые частицы. Кроме того, турбулентный поток внутри трубы уменьшает тягу дымохода.

Рекомендуем ознакомиться: Ремонт стальных и кирпичных дымоходов

Дополнительным препятствием на пути искр наружу, является искрогаситель. Он не уменьшает тягу в дымоходе, но охлаждает поднимающиеся наверх частицы. Искрогаситель механически задерживает искры и охлаждает их. Это уменьшает опасность распространения их за пределы дымохода и возникновения пожара.

Пошаговая инструкция по изготовлению

Для того чтобы самостоятельно смастерить искрогаситель в домашних условиях, нужно сделать замеры дымохода, начертить схему будущей конструкции, а также подготовить все необходимое для работы. Специалисты рекомендуют использовать в качестве материала оцинкованную или нержавеющую сталь. Она обладает антикоррозийными свойствами, поэтому прослужит намного дольше, чем изделия из других металлов. Толщина листа может составлять от 0,6 до 1,0 мм. С тонким материалом вам будет проще работать, хотя если взять лист толще, то изделие получиться намного надежней.

Толщина прутьев сетки должна быть как можно меньше. Рекомендуется использовать нержавейку диаметром от 1 до 5 мм. В данном случае чем больше диаметр, тем быстрей будет загрязняться сетка. Также вам понадобятся заклепки, которые будут использоваться для соединения элементов конструкции. Они обязательно должны быть стальными, алюминий для этих целей совершенно не подходит.

Искрогаситель на трубу дымохода: как сделать своими руками из подручных средств, инструкция

1. Рисуем схему будущего искрогасителя на бумаге.
2. Оборачиваем внахлест 10–15 мм сетку вокруг дымоходной трубы.
3. Отрезаем нужный кусок.
4. Хорошо оборачиваем полученный оголовок трубы, создавая цилиндрическую форму, а на место нахлеста сетки укладываем из оцинкованного металла. Она должна выходить за край сетки на 3–5 см.
5. Прикрепляем полосу к сетке с помощью заклепок. Далее нам понадобится прикрепить еще две полосы, которые станут держателями будущего зонта искрогасителя.
6. Для создания зонта надо сначала нарисовать круг на бумаге нужного размера. Переносим чертеж на лист металла.
7. Отмечаем на заготовке радиус круга, и, отталкиваясь от него, помечаем угол в 15–25 градусов.
8. Отрезаем намеченный участок и сворачиваем лист в виде конуса с небольшим нахлестом. Место соединения скрепляем с помощью заклепок.
9. У нас получилось две заготовки – цилиндр из сетки и зонт искрогасителя. Теперь соединяем две эти детали между собой. Зонт искрогасителя скрепляем в местах оцинкованных полос, которые выступают в роли держателей с помощью заклепок.

Между зонтом и сеткой при соединении не должно оставаться пространства. Делаем все по инструкции, скрепляя элементы вплотную. Наш искрогаситель готов. Теперь осталось зафиксировать его на трубе дымохода. Для этого можно воспользоваться готовыми хомутами, которые продаются в магазинах, или же опять сделать все своими руками.

Пошаговые инструкции

После выбора модели искрогасителя можно начинать прорисовывать его на бумаге, учитывая заранее составленные параметры. Для работы используется бумага, циркуль, карандаш и линейка

Чертеж создается в реальную величину с соблюдением осторожности — его будут использовать в качестве прототипа готовой конструкции

По по краям добавляют еще 1−2 сантиметра. Они нужны для соединительных элементов. Дальше остается вырезать прототип ножницами и собрать его, чтобы получить базовое представление о будущем изделии.

На следующем этапе можно приступать к вырезанию деталей искрогасителя. В их числе зонтик, полоски-держатели, сеточный цилиндр, а также кусок трубы с оптимальным диаметром. Далее составляющие собирают с помощью заклепочника. При отсутствии инструмента придется прибегнуть к сварочной установке.

При монтаже искроуловителя с дефлекторными функциями для начала нужно собрать дефлектор для дымохода, а на расстоянии 6 см от нижнего края пробурить соединительные отверстия с «юбкой». Некоторые мастера отказываются от изготовления искрогасителя и выходят из ситуации, изменяя конфигурацию дымохода. Для этого следует определить тип и форму трубы, а затем приступать к выполнению следующих манипуляций:

1. Если труба изготовлена из металлического листа, то в ней нужно проделать отверстия в верхней части, а оголовок плотно закрыть крышкой.
2. При обустройстве квадратных дымоходов их просто закрывают сеткой сверху.
3. Для уменьшения тяги можно применить простой метод — прикрыть задвижку.

Первая методика считается наиболее сложной, она имеет массу недостатков. К ним относится быстрое забивание отверстий сажей и необходимость частой прочистки цилиндра, поэтому специалисты рекомендуют использовать другие варианты, в которых искрогаситель легко демонтируется.

Особенности искрогасителей и функциональное предназначение

Те, у кого установлен камин либо печь в доме, ночью могут часто наблюдать такое красивое явление, как вылетающие из дымовой трубы искры. Но явление это не такое безобидное – подобные искры могут стать причиной воспламенения. Как предотвратить такую вероятность и защитить свой дом? Все очень просто: необходимо всего лишь установить на трубу специальный искрогаситель, который не даст горячим искрам попасть на легковоспламеняющиеся предметы.

Пример устройства горизонтального искрогасителя.

Особенности такого простого устройства, состоящего из металлической сетки и крышки, состоят в следующем:

Установка осуществляется на трубы, идущие от каминов, печей и котлов, работающих на твердом топливе

При этом размеры ячеек сетки не должны быть больше, чем пять на пять миллиметров, но и не быть маленькими, так как возникнут трудности с прохождением отработанного газа. Искрогасители требуется ставить и на всех трубах, проходящих через крыши из легковоспламеняемых материалов, например, из дерева. Ставят такое оборудование для бань и саун, где температура газов очень высока, а тяга довольно сильная

Сетка искрогасителя нуждается в регулярной чистке, но особенно это важно при использовании в качестве топлива дров со смолами. Такая сетка – это необходимость для любого камина и твердотопливного котла, нельзя пренебрегать правилами пожарной безопасности

Принцип работы искрогасителя

Принцип работы искрогасителя для дымовой трубы очень прост. Несмотря на то что сегодня существует множество самых различных конструкций, все они работают таким образом:

Принцип работы искрогасителя.

• отработанные газы по дымоходу проходят через канал трубы;
• около ее окончания они сталкиваются с препятствием (это может быть крышка либо металлическая сетка), после чего направление их движения изменяется (по оси);
• у выхода из трубы все искры проходят через сетку, о которую они и гасятся.

Такой искрогаситель можно достаточно быстро сделать своими руками, не применяя для этого дорогостоящих материалов.

Делаем искрогаситель своими руками

Изначально запаситесь терпением, чтобы сделать все правильно. Самым главным требованием к устройству является размер ячеек, которые должны быть не более 5 мм. Однако делать дырочки слишком маленькими также не следует – это затруднит выход газа из дымохода.

Единственным недостатком искрогасителя является предрасположенность сетки к регулярному загрязнению сажей, особенно если вы будете топить дровами с большим содержанием смол. В процессе эксплуатации искрогасителя регулярно чистите сеточку, чтобы не появилась обратная тяга.

Последовательность выполнения работ по создания искрогасителя:

1. Изначально померяйте и получите размеры дымоходного отверстия. Делаем наброски будущих деталей искрогасителя.
2. Берем металл и вырезаем все необходимые детали. Размеры проверяем макетами из картона. Соблюдайте предельную точность.
3. Для сетки хорошо подойдут прутки толщиной от 1 до 6 мм или кусок готового материала.
4. При помощи сварки закрепите все стыки и зачистите их путем использования болгарки.
5. Все детали между собой крепятся стальными заклепками.
6. Получившийся искрогаситель устанавливаем на дымоход и надежно закрепляем.

Материалом для искрогасителя может послужить листовая сталь толщиной 1 мм, а прутки чем тоньше, тем лучше. Если сетка трудно гнется, постучите по материалу молотком для снятия напряжения. Впоследствии металл будет более податлив к изгибам.

Дополнительно также можно поставить дефлектор на получившееся устройство. Для этого возьмите металл и вырежьте козырек. Далее нужно согнуть его и закрепить сгибы клепками. В результате у вас должен получиться конус, который по размерам будет немного большим от диаметра оголовья трубы. По сути, это и есть дефлектор, который закрепляется на искрогаситель при помощи стальных заклепок.

Регламентирующая документация СНиП предполагает обязательный монтаж искрогасителя на крыши, которые выполнены из легковозгораемого материала. Это также касается печей, которые топятся углем.

Даже если крыша выполнена из устойчивых к возгоранию материалов, это еще не значит, что такое устройство вам не потребуется. Вылетающие искры легко могут спровоцировать возгорание листвы, пуха или деревянной беседки, которая размещена рядом с домом/баней и так далее.

Как сделать искрогаситель на дымоход своими руками: совета теплотехника

Сноп искр, вылетающий из дымохода – зрелище завораживающее. Однако эта красота становится причиной возгорания крыши и всей постройки, особенно когда речь идёт о деревянной бане.

Искрогаситель для дымохода легко можно сделать своими руками

Обезопасить себя от этого можно установив искрогаситель на печную трубу.

Что такое искрогаситель и как он работает

Искрогаситель на дымоход – это приспособление в виде насадки на верхушку печной трубы. Имеет сетку и зонтик сверху из металла.

Принцип работы искрогасителя прост. Дым вместе с несгоревшими частичками топлива (искрами) поднимается по дымоходной трубе. Сталкиваясь с металлической сеткой или решёткой, искры гасятся. При этом тяга отопительного прибора не ухудшается, ведь дым и горячий воздух решёткой не задерживается.

Эта конструкция проста в изготовлении и установке, но крайне важна, поскольку  помогает избежать пожара. Также она защищает трубу от засорения листьями, птичьими гнёздами и прочим мусором.

Искрогасители необходимы не только для деревянных крыш. Некоторые кровельные материалы также могут воспламеняться или пострадать от искр, например мягкая черепица, битум, полимерные материалы, ондулин.

По пожарным нормам требуется установка искрогасителя на трубу в таких случаях:

• При эксплуатации твёрдотопливных систем отопления (котлы, титаны, печи, камины).
• На постройках, которые разогреваются отопительными приборами до высоких температур (баня, сауна). Установка искрогасителя на трубу котельной обязательна.
• На крышах с деревянной несущей системой или кровельными материалами, которые легко воспламеняются.

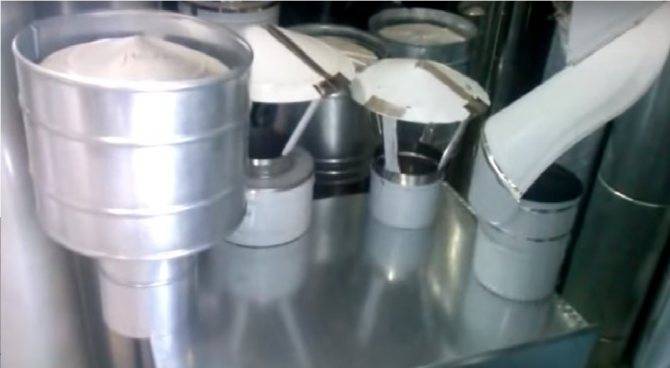

Виды искрогасителей на дымоход

Простейшие модификации, изготовление которых не займёт много времени и средств:

• Искрогаситель со стенками из сетки или металлических прутьев. К нему дополнительно устанавливают крышку-дефлектор.
• Искротушитель в виде сетчатой крышки для дымохода.

Выбирая тип конструкции из всех возможных вариантов, учитывают необходимую силу тяги и вид топлива. Искрогаситель в виде сетки, забиваясь сажей, снижает тягу. Дефлектор типа Цаги, наоборот, усиливает.

Чтобы сэкономить, не обязательно покупать фабричную модель. Каждому хозяину под силу сделать и установить искрогаситель своими руками.

Простейший способ изготовления дефлектора типа Цаги, не требующий сложных инструментов и дорогостоящих материалов:

1. Приобрести металлическую сетку с ячейкой 3–5 мм. Более густая быстро забьётся сажей и пылью и перестанет свободно пропускать дым. Предпочтительна сетки жёсткого типа, она не деформируется от высокой температуры.
2. Подготовить отрезок трубы нужного диаметра.
3. Вырезать из сетки прямоугольник, длиной чуть больше, чем окружность трубы.
4. Обернуть сеткой трубу с нахлёстом в пару сантиметров, сделав кожух из сетки. Прихватить сваркой края и закрепить его на отрезке трубы.
5. Из тонколистовой стали соорудить конус, края которого будут выходить за решётчатый фильтр.
6. Установить конус выше сетки, на каркас из металлических прутиков, чтобы между сеткой и грибком было некоторое расстояние.
7. Готовый сетчатый фильтр с дефлектором устанавливается на дымоход и закрепляется.

Металлическую сетку легче согнуть, если постукивать по ней молотком. Этим снимается напряжение с металла, и он становится податливым для деформации.

Лист нержавейки или алюмоцинка (толщиной 0,5–1 см), жёсткая металлическая сетка, отрезки стальной проволоки, стальные заклёпки, ножницы для резки металла, струбцины, болгарка, сварочный аппарат, линейка, карандаш.

Ещё один вариант, как сделать искрогаситель на трубу бани своими руками:

• Произвести точные замеры диаметра отверстия дымохода
• Нарисовать чертеж будущих деталей
• По чертежу сделать макеты из картона, по ним вырезать металлические детали
• Установить металлические прутики
• Сварить места соединения деталей
• Выступы зачистить болгаркой
• Дополнительно зафиксировать части конструкции стальными заклёпками
• Установить собранный искрогаситель на дымоход
• Проверить надёжность фиксации

Нюансы установки своими руками и эксплуатации

Для правильной установки искротушителя, диаметр его входной трубы делается в соответствии с диаметром дымоходной трубы. Простейший вариант монтажа – когда дефлектор просто плотно вставляется в дымоход. Но надёжнее закрепить его саморезами или болтами.

Конструкция искротушителя требует регулярной очистки от копоти и сажи, поэтому она делается съёмной, приваривать к дымоходу нельзя.

Для качественной работы искрогасители нужно регулярно очищать от мусора, копоти и сажи. Иначе свободный выход продуктов горения затруднится.

Принцип работы искрогасителя

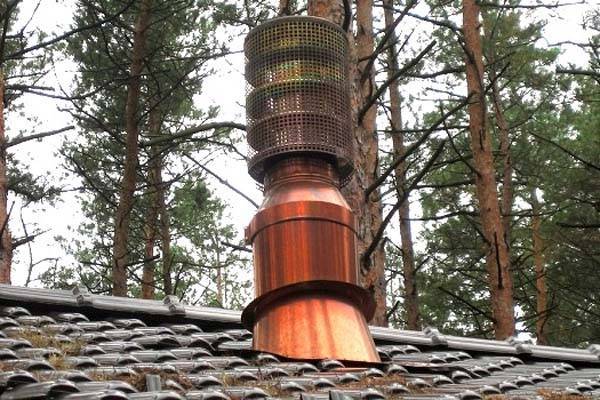

Искрогаситель на дымоход для бани небольших размеров и после установки кажется естественным продолжением трубы. Работает так:

• Надевают его нижней частью на верхушку дымохода как колпачок.
• Средняя часть выполнена в виде металлической сетки трубчатой формы. Подобная конструкция помогает удерживать горячие искры внутри и свободно пропускает дым. Верх трубы оснащен заглушкой в форе зонтика или кольца — защита от попадания осадков.
• Раскаленные частицы, не потушенные о стенки дымохода, летят вверх и остаются внутри искрогасителя.
• Они контактируют с поверхностью конструкции и заглушкой, постепенно остывая, а дым летит сквозь сетку.

Само устройство находится снаружи трубы, поэтому не нагревается.

Пламягаситель не мешает дыму выходить наружу
