Как сделать инфракрасный теплый пол своими руками: монтаж и подключение пленочного пола

Составляющие, комплектация и необходимые инструменты

Для подключения такого пола, у вас должен быть комплект со всеми «примочками» и инструменты для работы. Составляющими всей схемы являются:

• рулоны пленки или стержней;
• коммутационные провода;
• обжимные клипсы;
• оконцеватели, для многожильных проводов, как альтернатива — паяльник, канифоль и олово;
• терморегулятор;
• термопара регулирующая.

При покупке убедитесь, что комплектация полная — она должна включать в себя:

• рулон пленки;
• обжимные клипсы;
• схему электрического подключения;
• гарантийный талон;
• изоляционную битумную ленту;
• провода коммутационные (не во всех комплектах).

Инструменты, необходимые для того чтобы изготовить схему подключения через терморегулятор, как говорится, с максимальными возможностями:

• пассатижи или обжимной инструмент;
• строительный нож;
• ножницы канцелярские или строительные;
• паяльник, олово и канифоль (в некоторых случаях);
• оконцеватели (при использовании многожильных проводов);
• отвертка крестообразная;
• мультиметр;
• перфоратор и корона для бурения.

Лучший электрический теплый пол под плитку

Если говорить о термоматах, то их можно укладывать на любую черновую поверхность, при этом не обязательно ее выравнивать. После соединения матов и подключения их к сети, на них при помощи плиточного клея укладывают плитку. Этот вариант теплого пола является самым лучшим для укладки под плитку.

Электрический мат – лучший вариант для укладки под плитку

При укладке пленочного инфракрасного пола, есть определенные ограничения. Некоторые его виды нельзя монтировать под плитку, поэтому перед покупкой, надо обязательно задать вопрос продавцу или самостоятельно изучить инструкцию. ИК-пленка должна укладываться только на выровненную поверхность и под плитку используется очень редко.

Кабельный пол рекомендуется укладывать в стяжку, которая увеличивает эффективность его работы. Вначале монтируют кабель и заливают 4-7 см стяжки, а после ее высыхания, укладывают плитку.

Керамическая плитка обладает целым рядом достоинств, единственный недостаток – она холодная. Теплый пол под плитку электрический поможет сделать пребывание в ванной комфортным.

С правилами монтажа теплого пола под плитку вы можете ознакомиться здесь.

Плюсы и минусы электрополов

Электрические теплые полы позволяют быстро добиться равномерного и высокоэффективного прогрева помещения. Тепло от них поднимается с напольного покрытия сразу по всей комнате, где уложена рассматриваемая система обогрева. От батареи тепловые потоки еще должны разойтись от окна до дальних углов. При этом немалая часть нагретого радиаторами воздуха так и останется под потолком, где он никому не нужен.

Преимущества электрического теплого пола

Достоинства теплые полы на электричестве имеют следующие:

• Универсальность – подобные системы разрешается укладывать в спальнях, прихожих, кухнях и ванных комнатах.
• Отсутствие даже минимального риска протечек воды.
• Возможность точной регулировки по температуре.
• Подключение к обычной электросети без каких-либо ухищрений и установки дополнительного оборудования вроде котлов или бойлеров.
• Минимальный срок от начала работ до ввода в эксплуатацию – монтаж пленочного электропола в небольшой комнате до 15 м2 занимает от силы день.
• Равномерный прогрев по всей обогреваемой площади над обогревательной системой.
• Возможность укладки сверху практически любого напольного покрытия – кафельной плитки, линолеума, керамогранита, ламината и т.д.
• Простота ремонта и высокая надежность – при правильном монтаже риск короткого замыкания минимален.
• Отсутствие необходимости в сложном обслуживании и сезонной подготовке накануне зимы.
• Минимальная нагрузка на межэтажное перекрытие – электрические кабели и маты весят относительно немного, а также не требуют тяжелой толстой стяжки из бетона.

При большой площади обогрева теплый пол, работающий от электросети, потребляет достаточно много энергии в киловаттах за час. Ему требуется порядка 100–200 Вт/м2. Однако в подавляющем большинстве случаев такой системе хватает существующей сети на 220 В. Подключить ее к электропитанию даже легче, чем выполнить подключение водонагревателя к водопроводу или посудомоечной машины к канализации.

Распределение температуры в системе теплый пол

Среди минусов электрических полов для обогрева числятся:

• Высокое энергопотребление.
• Возможные проблемы, связанные с короткими замыканиями и поражением током.

Согласовывать подключение рассматриваемого электрооборудования, как в случае с газовым котлом, у коммунальщиков и энергетиков не требуется. Главное чтоб электросеть коттеджа или квартиры была рассчитана на подсоединяемую нагрузку. Если свободных мощностей не хватает, то придется прокладывать еще один кабель от ближайшего трансформатора. А это может вылиться в немалые деньги.

Подготовка черновой поверхности для укладки тёплого пола

Для начала была подготовлена утеплённая стяжка с использованием керамзита, которая выравнивалась по маякам, выставленным при помощи лазерного уровня. Поэтому за горизонт я не волновался.

Стяжка выровнена идеально, можно приступать к монтажу стержневого тёплого пола

Первым делом было отмечено будущее расположение прогревочных матов. Из экономии я не стал располагать их под кухонным гарнитуром, в результате чего у меня остался приличный кусок, которого будет достаточно для укладки в санузле. Нужно будет лишь дополнительно приобрести терморегулятор.

Размечаем будущее расположение матов тёплого пола

№6. Крупные производители пленочного инфракрасного пола

Качество и соответствие реальных технических свойств указанным на упаковке зависит от имени производителя. Сегодня разных компаний, производящих теплые пленочные полы, становится все больше, но многие из них, к сожалению, предлагают не самые долговечные изделия

При покупке обращайте внимание на продукцию зарекомендовавших себя производителей:

• Caleo — крупнейшая компания отрасли, ей принадлежат многочисленные инновации и разработки. Производитель из Южной Кореи занимается выпуском теплых пленочных полов с 2006 года, и с тех пор стал настоящим лидером сферы.
  Именно этой компании принадлежит разработка полов с антиискровой сеткой. Сегодня ассортимент включает несколько модификаций теплых полов: от бюджетных до элитных вариантов. Качество в любом случае на высоте, гарантия от 7 до 15 лет, в продаже также есть терморегуляторы, кабельные теплые полы и системы обогрева кровли, труб и водостоков;
• Heat Plus — еще одна корейская компания, которая за несколько лет деятельности в России смогла сделать бренд узнаваемым, наладить продажи и сервисное обслуживание во многих крупных городах. Компания выпускает полосатую и сплошную инфракрасную пленку мощностью от 80 до 450 Вт;
• TEPLOTEX — корейская компания, выпускающая только полосатую пленку, минимальная толщина 0,37 мм.
  При условии правильного монтажа пленка может эксплуатироваться в течение 30 лет. Ширина рулонов от 50 до 100 см;
• Rexva — крупный корейский производитель, доля которого на родном рынке составляет около 60%. Отечественный покупатель не так давно познакомился с продукцией бренда, но уже успел оценить ее высочайшее качество. Компания также является одним из лидеров в плане инноваций. За счет двусторонней ламинации электротехническим полиэстером обеспечивается полная влагонепроницаемость. Кроме того, продукция выдерживает высокие температуры, трудно воспламеняется, не выделяет едкого дыма. Ширина пленки составляет 50, 80 и 100 см, толщина 0,338 мм;
• Eastec — компания все из той же Южной Кореи, где была изобретена технология инфракрасных теплых полов и где сегодня производится большая часть подобной продукции. Компания предлагает пленку шириной от 30 см и мощностью от 65 Вт, поэтому ее продукция будет интересной в тех случаях, когда предложения других производителей не устраивают;
• Monocrystal — украинская компания, которая позиционирует себя как единственного производителя пленочных инфракрасных полов на территории Европы и стран СНГ.
  В своей деятельности компания сочетает лучшие корейские разработки и достижения отечественных ученых. У производителя есть масса собственных решений, в числе которых пленка без серебряной пасты, но с увеличенным карбоновым слоем, что позволяет говорить о более стабильном электрическом контакте. Есть в ассортименте и специальная пленка под плитку, которая отличается наличием множества отверстий, что улучшает адгезию клея с черновым полом во время укладки плитки. Компания выпускает полосатое и сплошное покрытие 60 и 34 см мощностью 135-600 Вт. Есть пленка, где графитовое покрытие нанесено змейкой, а также изделия с шириной 24, 20 и даже 10 см, которые можно использовать на балконах, для монтажа на контур дверей, окон и т.д.

Как устроена ИК-система?

Инфракрасный теплый пол представляет собой довольно сложную систему, изготовить которую самостоятельно в домашних условиях не получится.

Система создана на основе уникальной наноструктуры, которая способна генерировать инфракрасное излучение, невидимое человеческому глазу.

Пленочные системы выполнены из полос карбоновой пасты – высокопрочного углепластика, которые скрыты под термостойкой полиэтиленовой пленкой.

Все полосы, толщина которых не превышает и десяти миллиметров, расположены на равноудаленном расстоянии в 10-15 мм и параллельно соединены между собой защищенными серебряным покрытием плоскими токоведущими шинами.

Основу стержневых систем составляют графитово-серебряные стержни, внутри которых проложен карбоновый материал. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы выпускаются в виде отдельных кабелей или готовых бухт.

Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а расположенных внутри помещения предметов: напольного покрытия, мебели, стен и потолка. Благодаря этому свойству скорость ИК-обогрева значительно выше традиционных аналогов – электрической и водяной систем.

К числу неоспоримых достоинств инфракрасного пленочного теплого пола стоит отнести:

• Экологичность. Инфракрасные лучи по воздействию схожи с солнечным светом и потому оказывают благоприятное влияние на все живые организмы. Они не имеют побочного эффекта.
• Простота монтажа. Конструктивные особенности системы позволяют при минимальных затратах и усилиях произвести качественный монтаж, владея лишь базовыми навыками строительных работ.
• Сочетаемость с разными видами покрытия. Укладку инфракрасного теплого пола допускается выполнять сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Благодаря тому, что нагревательные элементы в пленочной системе плотно заламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже в случае повреждения одной из карбоновых полос за счет параллельной схемы подключения остальные элементы будут продолжать работать.

Преимущества и недостатки

Преимуществами инфракрасного теплого пола являются:

1. Универсальность — инфракрасный теплый пол используют для обогрева не только жилых помещений, но и различных складов, крупных теплиц.
2. Простая установка своими руками — монтаж данной разновидности электрического теплого пола может без особых затруднений выполнить любой человек, обладающий минимальным набором инструментов и навыков работы с ними.
3. Высокая скорость монтажа — установка тёплого пола на основе инфракрасной нагревательной пленки занимает не более 2-3 дней.
4. Локальный обогрев — большое разнообразие типоразмеров нагревательной пленки позволяет использовать их для обогрева не только просторных помещений, но и небольших локальных зон (рабочих мест, зон отдыха и т.д.).
5. Равномерное нагревание воздуха в помещении — в отличие от электрических конвекторов, батарей системы центрального отопления теплый инфракрасный пол способствует более равномерному нагреву воздуха в помещении: нагревающиеся от пола поднимающиеся к потолку теплые воздушные массы остывают очень медленно. Благодаря этому в помещении на высоте среднего человеческого роста (1,7-1,8 м) создается комфортная температура от +22 до +24+25 °С.
6. Высокое КПД — примерно 80-85 % выделяемого карбоновыми полосами пленки инфракрасного излучения расходуется на нагрев воздуха в помещении.
7. Низкая тепловая инерция — инфракрасные полы обладают очень высокой скоростью нагревания, обеспечивая поддержание комфортного температурного режима в отапливаемом помещении.
8. Возможность быстрого демонтажа нагревателей — при необходимости инфракрасный нагревательный элемент можно быстро и легко демонтировать, отключив его от питающего кабеля, и скатав компактный рулон.
9. Экологичность — испускаемые нагревательной пленкой инфракрасные лучи не оказывают негативного воздействия на человеческий организм.

К недостаткам данной отопительной системы относится

• Энергозависимость — при отключении электричества такая система отопления перестает работать.
• Опасность поражения электрическим током — протекающий по медным шинам электрический ток представляет собой потенциальную опасность для человеческого организма.
• Большие расходы на оплату электроэнергии — при использовании инфракрасного теплого пола как основной системы отопления затраты на оплату электроэнергии в холодное время года могут быть очень высокими.
• Дополнительные расходы на защитное покрытие — при укладке инфракрасных полов под мягкое покрытие — ковролин, линолеум — их дополнительно защищают с помощью листов фанеры, влагостойкого гипсокартона. Использование данных материалов повышает расходы на монтаж системы отопления, увеличивает итоговую толщину пола.

Вам это будет интересно Принцип действия генератора постоянного напряжения

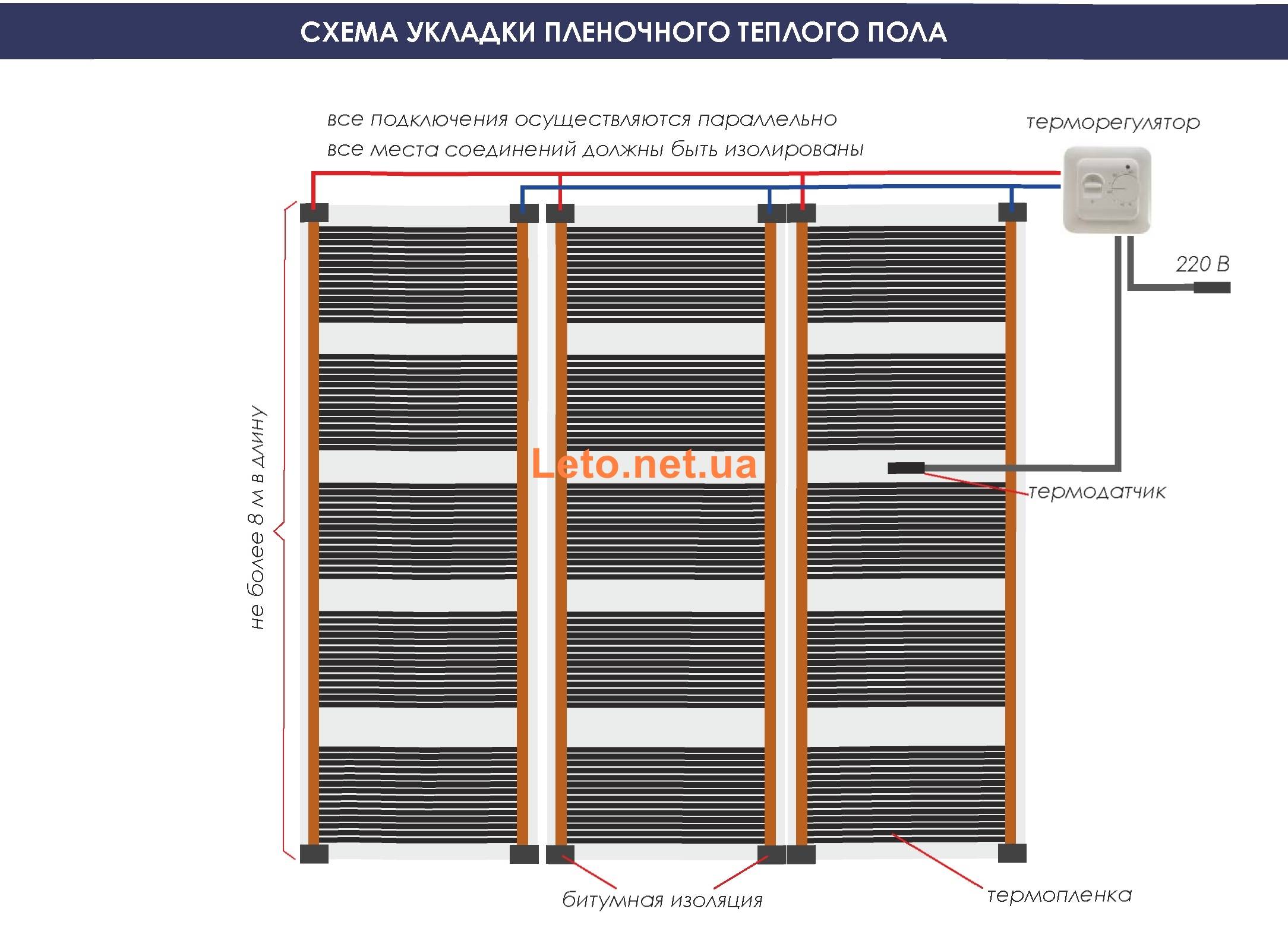

Подключение пленочного теплого пола

Для начала необходимо соединить между собой все ряды пленки. Для подключения используйте только те зажимы, которые шли в комплекте с пленкой. Использование других зажимов или подручных материалов может быть опасно. Все полосы пленки должны быть подключены параллельно, внимательно изучите схему подключения в инструкции к пленке. Обычно производители изображают ее очень наглядно.

Для экономии проводов следует соединять те стороны рядов, которые находятся ближе к терморегулятору. Контакты в местах разреза пленки на противоположной стороне ряда должны быть заизолированы специальными накладками, которые входят в комплект теплого пола.

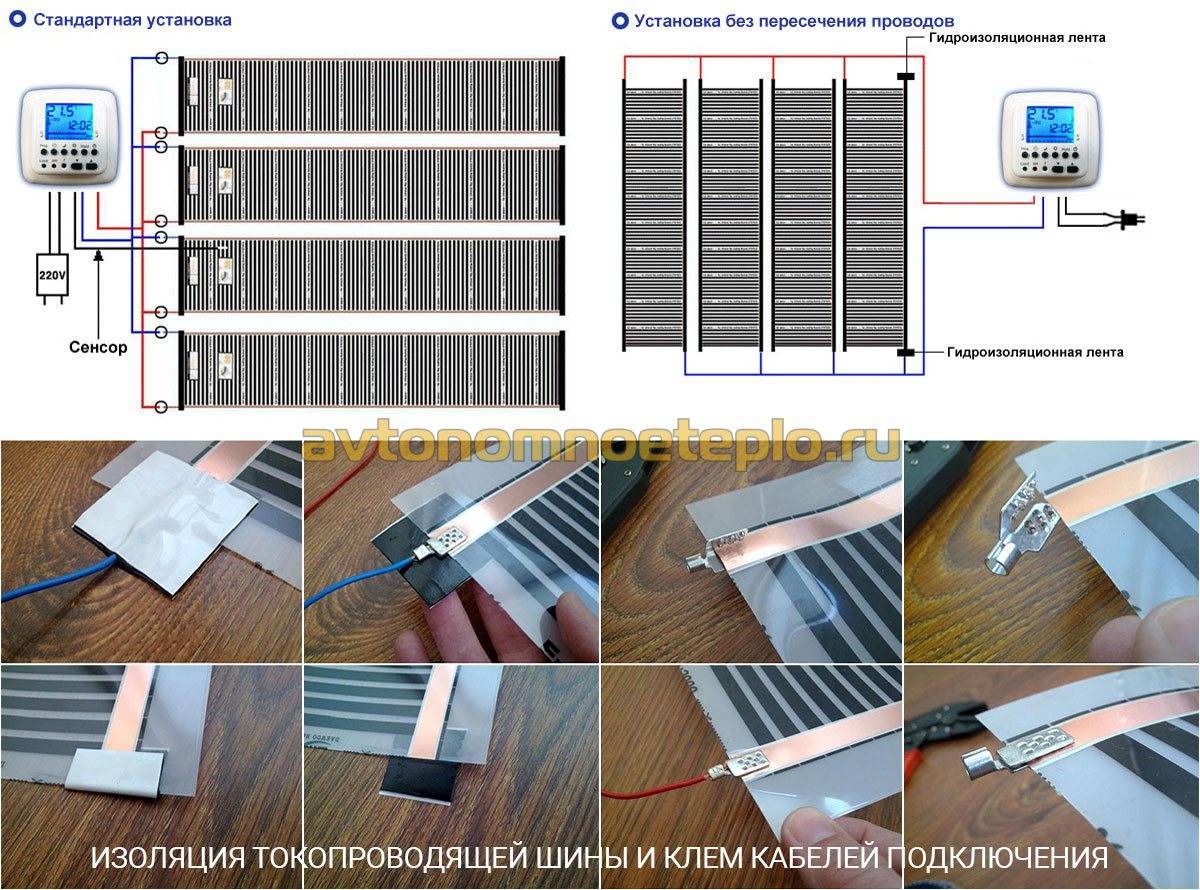

Подключение контактов и проводов

Соединение проводов и контактов

Обжим контактов

Следующим шагом будет установка термодатчика, он должен быть расположен по центру полосы термопленки, но не слишком далеко от терморегулятора. Для того чтобы на месте установки датчика не образовался выступ, необходимо вырезать под него углубление в теплоизоляционной подложке.

Терморегулятор такой мощности подключается к 18 квадратным метрам пленки (не более)

Подключение терморегулятора

Подключение терморегулятора

На дисплее виден режим работы

Завершающим этапом будет подключение термопленки и термодатчика к регулятору температуры и подключение всей системы к электрической сети через дифференциальный автоматический выключатель.

После того как подключение будет закончено, теплый пол необходимо проверить в работе. Включите нагрев на полную мощность и подождите несколько минут. Убедитесь, что пол греется, при этом отсутствуют неприятные запахи горелого пластика, а также искрение или пощелкивание.

Если теплый пол успешно прошел испытание, можно приступать к укладке защитного материала и финишного покрытия.

Укладка пленочного пола под кафельную плитку своими руками

На первоначальном этапе осуществляются подготовительные работы. Поверхность очищается от мусора и выравнивается. Толщина теплого пола может доходить до 1,5 см. Примерный последовательный слой укладываемых материалов следующий:

• теплоотражающая подложка – 2-3 мм;
• инфракрасная пленка – 0,4-0,5 мм;
• малярная сетка – до 2 мм;
• слой бетонного раствора (или плиточного клея).

Сразу нужно определиться с:

• местонахождением терморегулятора;
• эффективным распределением пленки под плиткой.

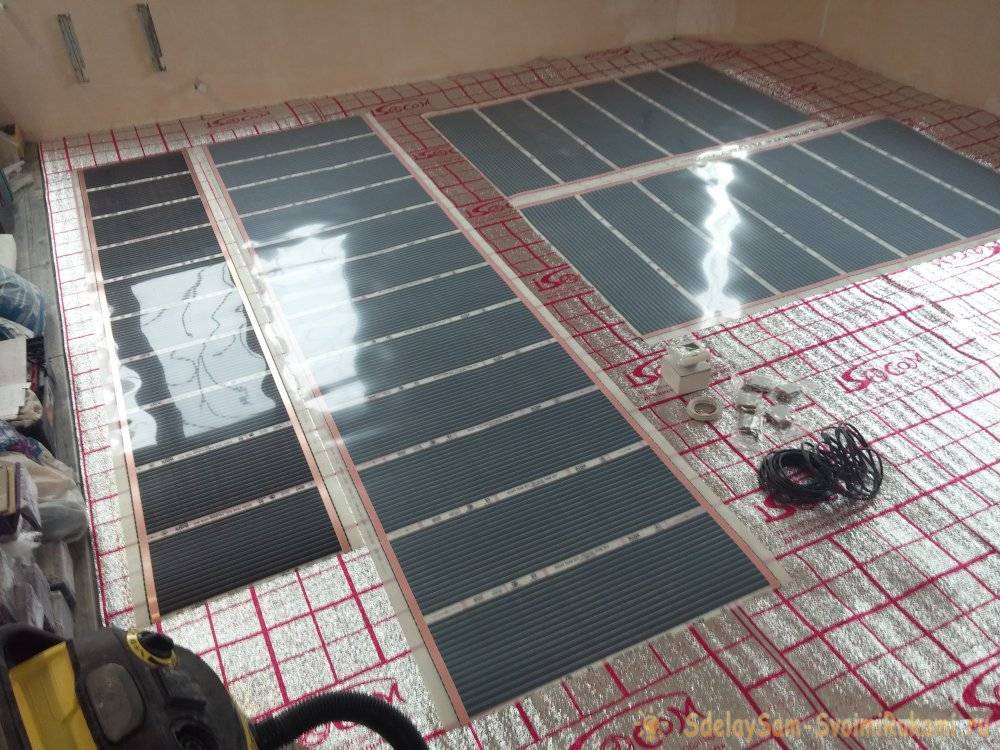

Монтаж теплого пола начинается с укладки теплоотражающей подложки. Наилучшим вариантом станет использование полос, размер которых составляет по 0,6 м. В случае приобретения широкого материала, его следует обрезать.

Поверх подложки укладывается инфракрасная пленка. Существуют такие требования при выполнении этой работы:

• нельзя располагать на пленке стационарную мебель (может привести к перегоранию системы);
• пленка должна покрывать до 70 % площади в комнате;
• наличие отступа от стен на уровне 10-12 см;
• пленка не монтируется внахлест.

Целесообразнее распределять пленку по максимальной длине помещения. Размеченный нагревательный материал обрезается. Нарезание кусков пленки рекомендуется производить в местах, где нет графитового слоя. Если все же нужно ее отрезать по графитовому слою, то это место впоследствии изолируется скотчем или изолентой. К подложке пленка крепится с помощью скотча.

Далее нужно заняться подключением пленочного пола

Особое внимание уделяется правильному монтажу терморегулятора и датчика температур. Сразу стоит оговориться, что один терморегулятор сможет нормально «обслуживать» комнату площадью 12-15 м²

Устанавливается он рядом с подведенной проводкой

Устанавливается он рядом с подведенной проводкой.

Крепление кабеля к пленке производится с использованием медных зажимов. Степень надежности соединений проверяется с помощью половинок зажимов, которые должны соприкасаться друг с другом. Для изоляции зажимов применяется битумный скотч и силиконовый герметик.

Пока будет сохнуть герметик, монтируется терморегулятор. При использовании накладного устройства, кабель проводится снаружи стены и помещается в пластиковый короб. Если терморегулятор будет встроенным, то в стене под него выдалбливается отверстие и делаются штробы для кабеля.

Крепление термодатчика производится под пленку. Для этого в основании делается канавка, а сам датчик располагают в гофрированную трубку. Провод датчика укладывается таким образом, чтобы он располагался прямо под кафелем.

Терморегулятор надежно крепится к стене и соединяется с электрическим кабелем. Наискось пленки приклеивается фольгированный скотч. Для заземления пола один из его концов присоединяется к проводу.

С помощью тестового включения отопительной системы проверяется ее работоспособность. Все секции должны нагреться на протяжении 5-8 минут. Используя тестер, проверяются места срезов и соединений пленки.

Далее укладка теплого пола выполняется в следующей последовательности:

• делаются отверстия;
• в них вставляются дюбели;
• саморезами крепится малярная сетка;
• создается нетолстая и равномерная первичная бетонная стяжка;
• происходит полное высыхание стяжки;
• производится последняя проверка функционирования теплого пола;
• наносится фиксирующая стяжка;
• после ее высыхания кладется кафельная плитка.

Ввинчивание саморезов при креплении малярной сетки следует осуществлять очень аккуратно. Ими можно повредить поверхность пленки или контакты, что станет причиной разрыва электрической цепи. После окончательной фиксации сетки, необходимо провести тестирование теплого пола.

При укладке пленочного пола запрещается:

• осуществлять работу при высокой влажности и температуре воздуха ниже 0ºС;
• в качестве крепежных элементов использовать гвозди;
• производить подключение пленки без заземления;
• сгибать ее под углом 90º на участке длиной до 5 см;
• устанавливать пленку в непосредственной близости с другими нагревательными приборами.

Во избежание механических повреждений пленки, монтажные работы рекомендуется производить в мягкой обуви. Пользоваться инфракрасным теплым полом можно приблизительно спустя месяц, когда полностью высохнет бетонное основание под кафельной плиткой.

Видео по устройству пленочного пола:

Монтаж проводов и терморегулятора

• Подсоединение проводов. Снять с концов провода изоляцию. Подготовленный кончик скручивается, а затем вставляется в зажим, и плотно прижимается пассатижами или зажимом. Полученное на выходе соединение следует изолировать битумным скотчем. Такую изоляцию провести со всеми выходами проводов.
• Укладка проводов. Их нужно расположить на полу возле плинтусов, так их можно обезопасить от нагрузки, создаваемой декоративным покрытием. Чтобы это выполнить, нужно в теплоизоляции сделать углубление. В него заложить провод и зафиксировать его скотчем, чтобы он надежно к нему приклеился. У стен нужно создать более глубокие вырезы и проклеить их скотчем. Таким способом нужно прокладывать провода к терморегулятору от одного отрезка пленки к другому.
• Установка датчика. Терморегулятор фиксируется по центру второй секции, под него вырезается подходящее отверстие в утеплителе, а если понадобится, то и в самой пленке. Датчик нужно располагать под карбоновой полосой. Провод к нему должен идти без изгибов, под него также выполняется отверстие. Нужно учесть, что если финишное покрытие будет мягким, то расположение датчика нужно сделать в месте, где не будет прилагаться больших усилий на пол.
• Тестирование системы. Проверка работоспособности инфракрасного пола производится до укладки декоративного покрытия. При включении системы в сеть не должно быть никаких искрящихся участков или перегрева контактов. Проверить работу пола можно руками или специальным переносным датчиком, который определит температуру. После правильной установки пол нагревается равномерно. Не помешает обеспечить дополнительную защиту, используя для этого звукоизоляцию.

Особенности устройства плёночного инфракрасного теплого пола

Плёночный тип инфракрасного тёплого пола — это конструкция, в которой карбоновая паста запаяна в полиэтилен. Участки нагревательных элементов соединены медными шинами, впаянными в общую схему. Принцип действия простой: при подключении к электросети карбон выделяет тепло.

Инфракрасные теплые полы отличаются следующими достоинствами:

• не высушивают воздух;
• тепло аккумулируется на уровне полутора метров, это оптимально для жилища;
• нагреваются прежде всего предметы в помещении, эффективность такого способа обогрева очень высокое;
• полная безопасность для человека, а также животных;
• возможность демонтажа при переезде.

И ещё одно немаловажное преимущество: чтобы разобраться, как смонтировать инфракрасный теплый пол, не требуется специальных навыков

Этап 3

Для подключения электрических проводов к нагревательным элементам необходимо установить контактные клеммы. На одну полосу ИК пленки требуется 2 клеммы. В готовых комплектах на нагревательной пленке уже установлены соединительные клеммы, монтаж дополнительных клемм из комплекта на другие полосы производится по образцу.

Установка контактных клемм, рис. 1

Установка контактных клемм, рис. 2

В готовом комплекте KEEPLY OPTIMAL 160 2 м2 идут 2 набора с двумя соединительными клеммами в каждом. Также 2 клеммы предустановлены на пленке. Если приобретается пленка на отрез (VIOLET FLOOR), то требуется докупить дополнительные комплекты VF с необходимым количеством клемм из расчета количества полос пленки.

Например, для подключения двух полос пленки понадобится дополнительный комплект VF2, куда входит 4 клеммы. Для подключения трех полос пленки подойдет комплект VF3 с 6 монтажными клеммами, для 4 полос — VF4 с 8 клеммами и т. д.
