Основные используемые модули
- Корпус, как правило, выполнен из специального ударопрочного пластика.
- Мощный электродвигатель.
- Качественная коробка передач.
- Плавное начало.
- Переключатель двигателя.
- Система SJS. Наличие системы позволяет инструменту работать плавно, не прыгая. Кроме того, он отключает кофемолку в случае заклинивания диска, минимизирует вибрацию. Это спасает оператора от серьезных травм.
- Защитное покрытие.
- Дополнительная ручка. С его помощью вы можете держать кофемолку во время работы. Эту ручку можно устанавливать в разных положениях, что обеспечивает универсальность инструмента.
Характерные признаки неисправностей
Прежде чем совсем сломаться, углошлифовальная машинка подаёт сигналы о начале неполадок.
Обращайте внимание на работу своего помощника: вас должно насторожить, если:
- щётки начали чересчур искрить;
- во время работы греется болгарка;
- мотор гудит внутри корпуса, когда включается инструмент;
- вибрация корпуса стала значительно большей при выполнении работ;
- редуктор болгарки трещит внутри;
- слышится звук скрипа подшипников при раскрутке или периодическое подклинивание, когда вал ротора вращается;
- УШМ задымила, или от неё исходит нехарактерный запах горения.
Как разобрать УШМ
Как разобрать болгарку? Не такой уж и сложный процесс
Для этого не требуется специальных знаний, но необходимо всё делать внимательно и с осторожностью. Каждому владельцу нужно знать, как разбирать любой рабочий инструмент, потому что периодически он нуждается во внутренней очистке от загрязнений и попавшей пыли, а от этого зависит его долговечность службы
В нынешнее время на рынке можно выбрать себе разного вида болгарки, которые отличаются по рабочим параметрам, размерам, качеству. Производители тоже разные. Какую бы вы ни приобрели себе модель шлифовальной машины, у всех одна модель сборки деталей.
Приготовив отвёртку, можно приступать к разборке:
Выкручиваем саморезы с корпуса и снимаем одну сторону изделия.
Снимаем гайку, благодаря которой держится диск, откручиваем болты крепления защитного кожуха.
Снимаем щётки.
Отсоединяем провода от двигателя.
Отвинчиваем болты, которыми крепится внутри редуктор, и очень осторожно извлекаем его, с ним вынимается и ротор.
Откручиваем болты, которые держат статор, и снимаем его.
Собираем болгарку назад, поочерёдно ставим в обратном порядке всё на место и прикручиваем.
Возможные электрические неисправности
Неисправности электрической части болгарки Bosch условно можно разделить на простые и сложные.
Простые неисправности электрической части болгарки Bosch
Если Вы включили болгарку, а она отказывается работать, начните искать неисправность с обрыва провода подачи питания. Чаще всего обрыв провода проявляется в месте входа в болгарку или в вилку. Не допускайте скруток, это приведет к короткому замыканию в инструменте.
Для определения такой неисправности необходимо вскрыть крышки ручки болгарки. В болгарках Bosch до 1000 Вт крышка крепится одним винтом в торце. У болгарок Бош свыше 1000 Вт крышка ручки крепится несколькими винтами.
При помощи тестера прозвоните цепи питания от входной вилки поз.5 до выключателя. При целой цепи переходите к проверке работы выключателя. В болгарках Bosch применяются простые выключатели, управляемые рычагом включения.
Но электрические контакты выключателя подгорают и становятся причиной отказа работы болгарки. Восстанавливать контакты пластмассового выключателя нецелесообразно, надо менять на новый.
Если выключатель цел, при помощи тестера проверьте наличие цепи от каждого штырька вилки до каждой угольной щетки.При целых цепях болгарка должна включаться. Если не вращается, то неисправность по механической части. Возможно заклинивание шестеренок или разрушение подшипников.
Проверка электродвигателя
Если ваша болгарка Бош набирает обороты вне зависимости от вас, начинает сильно греться, искрить, надо обратить внимание на целостность обмоток ротора, статора. Непроизвольный набор оборотов ушм указывает на неисправность обмоток статора
Целостность обмоток проверяется тестером, а короткое замыкание между витками проверяется специальным прибором
Непроизвольный набор оборотов ушм указывает на неисправность обмоток статора. Целостность обмоток проверяется тестером, а короткое замыкание между витками проверяется специальным прибором.
Как определить неисправность ротора
Ремонт ротора представляет собой сложный технологический процесс, доступный мастерам с прямыми руками.
На неисправность ротора указывает падение оборотов двигателя, появление у одной из щеток длинного искрящегося следа. Это первый признак короткого замыкания витков обмотки якоря.
Ремонт ротора предпочтительно выполнить в специальных мастерских. А можно перемотать и самостоятельно, если вы решили сами произвести ремонт болгарки Bosch своими руками.
Темный цвет обмотки ротора и подгоревшие ламели коллектора указывают на короткое замыкание в цепях ротора. Неисправность устраняется только заменой на новый ротор.
Ремонт статора
Ремонт углошлифовальной машины bosch включает в себя и восстановление статора. Основным признаком выхода из строя статора является самопроизвольное увеличение оборотов работающей болгарки, которые невозможно уменьшить регулировками.Подгоревшая обмотка статора меняет цвет, становится темнее. Сердечник статора от высокой температуры также темнеет.
Статор перематывать проще, хотя и здесь надо соблюдать определенные правила и последовательность.

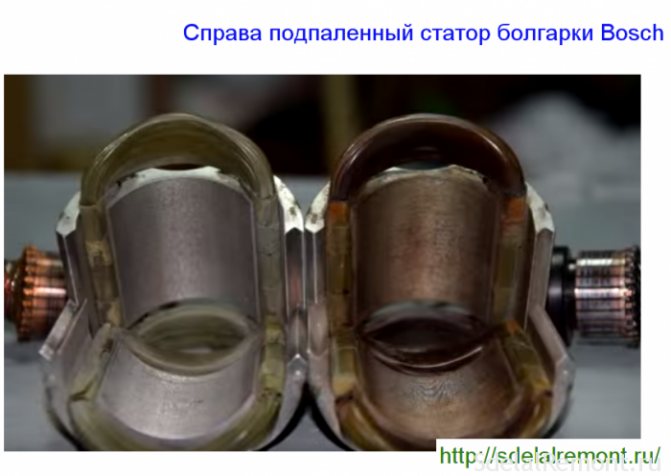

Если вы сняли крышку корпуса статора, внимательно осмотрите состояние угольных щеток и ламелей коллектора ротора.
Длина угольных щеток не должна быть менее 8 мм. Кстати, в болгарках Бош применяются угольные щетки с «выстрелом», устройством, останавливающем работу болгарки при минимальной длине угольной щетки.
Ламели коллектора не должны иметь следов нагара или износа. Нагар легко удаляется при помощи ваты, смоченной в спирте.
Неисправности регуляторов оборотов
В болгарках серии Бош, особенно малой мощности, установлены регуляторы частоты вращения. Доступ к регулятору частоты вращения осуществляется путем вскрытия ручки корпуса статора, держащейся на одном торцевом винту.
Диапазон частоты вращения регулятора можно выставлять потенциометром, скрытым в панели ручки.
Неисправный регулятор снимать достаточно легко, поскольку крепится только на направляющей.
Ремонт регулятора оборотов ушм представляет собой сложный процесс, выполнение которого требует не только специальных знаний, но инструментов и оснастки.
Если регулятор оборотов вышел из строя, а нового нет, то отсоедините подводящие провода и установите перемычку.
Красным показана перемычка, устанавливаемая при выходе из строй регулятора оборотов.
Советы при сборке УШМ
Возможно это банально или слишком поверхностно, но все-же. Перед работой, я скачиваю на смартфон или ноутбук оригинальную «взрыв-схему» данной модели, не помешает. При разборке незнакомого ранее механизма или устройства, метизы которые не помешают в дальнейшем, я помещаю в штатные для них места, если это возможно. Для остальных ситуаций, использую несколько емкостей, группируя метизы и мелкие детали по узлам и частям. В процессе разборки, согласно порядку снятия деталей, укладываю сосоответствующим порядком на свободный край верстака. Такие линии, определяют очередность при сборке. Также, перед оключением таких компонентов как кнопки, регуляторы, статоры и т.п., где велика вероятность нарушить правильность подключения, перед снятием, фотографирую на телефон для «шпаргалки», также можно промаркировать пары соединений. Эти решения, неоднократно экономили мне время и нервы, а нашлись в виде правильно сделанных выводов, анализируя свои ошибки, но вы мудрее и научитесь на моих.
После сборки, я фиксирую кнопку запуска и кладу на ровную гладкую поверхность работающую болгарку на пару минут. На холостом ходу, щетки правильно притрутся к коллектору, приняв его фору окружности, поверхность ламелей окончательно сформируется, шарики новых подшипников притрутся со своими дорожками, а теплая смазка равномерно распределится по всем поверхностям. По поведению работающей УШМ на поверхности, можно судить о вибрации. Перемещающаяся болгарка, дает знать о вибрации, а ровно работающая +/- на статичном месте, о минимальном биении, т.е гуд) Также, после данного испытания, должен нормализоваться звук работы, иначе необходимо искать проблему и проверить правильность свого ремонта.
В действительности, работы по обслуживанию болгарки, занимают не много времени (как даже прочитать целиком данный пост), с учетом того, что все необходимое в наличие. Но каждая потраченная минута, воздастся с торицией.
Мудрости поста: «Своевременная профилактика — отсрочивает ремонт», «Не уверен не берись», «Хочешь сделать хорошо — делай сам», «Краилово — влечет к попадалову», «Старайся делать идеально, плохо оно само получается», «Сэкономленные деньги — заработанные»
Общее о болгарке и ее устройстве
Взглянув на болгарку, вы увидите, в первую очередь, пластиковый корпус. На нем расположены кнопки системы управления инструментом и регуляторы дополнительных функций таких, как плавный пуск или регулировка скорости и количества оборотов.
Внутри находятся щетки, подшипники (они могут быть разного типа) и, непосредственно, сам движок.
Но, этого мало, чтобы начать самостоятельный ремонт болгарки. Нужно понимать, как работает электрический двигатель инструмента. Потому нам необходима будет его схема.
На ней мы увидим, что две обмотки последовательно подключены к проводу питания стандартных двести двадцать Вольт. Между собой обмотки не контактируют, но при помощи контактов они имеют связь с угольными щетками, а через них – с коллектором.
Якорь имеет много обмоток, но к щеткам подключаются только две из них, а причиной поломки служит обычно разрыв электроцепи. Проверить исправность тут поможет тестер, который пригодится не только при ремонте болгарки, но и любого инструменте или прибора, где есть электричество.
Чтобы правильно проверить прибор на работоспособность и выяснить, где произошел обрыв цепи, нужно мультиметром, с выставленным на нем самым маленьким напряжением, начать проверку от провода идущего от розетки, и последовательно продиагностировать все узлы по порядку.
Самые частые поломки болгарки – это:
· износ коллектора при частой и интенсивной нагрузке;
· проблемы с выключателем;
· поломка щеток, так же причина – износ или сильное загрязнение;
· короткое замыкание;
· перегрев;
· повреждение провода, идущего от сети.
Конечно, могут быть и другие проблемы, но эти самые вероятные.
Проверка ротора болгарки различными методами
Некоторые испытывают неработающий инструмент тестером. Достаточно правильное решение проблемы, но в данном случае этот измерительный прибор, к сожалению, мало что может нам показать.
Нужно понимать, что якорь небольшого двигателя строительного инструмента, имеет обмотку и магнитопровод, где расположен вал вращения. Один конец заканчивается ведущей шестерней, другой коллектором с ламелями. Магнитопровод имеет мягкие пластины и пазы, которые покрыты специальным покрытием для изоляции.
Как показывает внутренняя схема ротора, в пазах детали есть проводники якорной обмотки, их два. Каждый из них является половиной витка, края которого соединены в ламелях парно. В одном пазу размещены: первый виток (его начало) и последний (конец), что замыкаются на одну ламель.
Итак, как проверяется якорь болгарки? Неполадки ротора могут случиться только в некоторых случаях и по следующим причинам:
- Обрыва токопроводников;
- Межвиткового замыкания;
- Пробоя изоляции. В этом случае получается замыкание обмотки на металлическую основу якоря, в большинстве случаев виной такой поломки является нарушение изолирующей обмотки проводников;
- Распайки коллекторного вывода;
- Неравномерно изношенного коллектора.
Если якорь не исправен, это приводит к перегреву двигателя, из-за чего плавится изоляционная защита, итог – короткое замыкание витков. Далее происходит самостоятельное отпаивание контактов, служащих соединением обмотки ротора и пластин коллектора. Ток перестает подаваться и двигатель инструмента не функционирует.
Статор болгарки так же может быть причиной выхода из строя электроинструмента.
Способы проверки и диагностирования
Как проверять ротор болгарки на работоспособность? Провести проверку места поломки двигателя при его неисправности просто необходимо – ведь именно эта процедура поможет понять, какая часть механизма работает, а какая – уже нет. Диагностика проводится несколькими способами:
- визуальным;
- при помощи мультиметра;
- лампочкой;
- специальными приспособлениями.
Иногда даже визуального осмотра достаточно, чтобы понять, что произошло короткое замыкание. На детали в этом случае будет видна, к примеру, незащищенная обмотка, провода, где будет оплавлена изоляция
Также стоит обращать внимание на обугленный лак или его запах после перегрева двигателя
Нарушение контакта происходит также из-за сбора пыли (графита от щеток) на ламелях. Его не сложно заметить, как и почистить якорь от такого мелкодисперсного мусора.
Прибор под названием «мультиметр» так же помогает установить поломку электрического прибора. Достаточно уставить сопротивление на 200 Ом и поставить щупы на две рядом расположенные ламели. Сопротивление между всеми пластинами будет одинаковым при нормальном функционировании детали. Если показатель меньше 1 Ома – значит дело в замыкании витков. Когда показатель больше единицы – это означает обрыв витков обмотки. Прибор может даже зашкаливать, так как сопротивление в последнем случае может быть очень велико. С использованием аналогового мультиметра стрелка качнется вправо до самого конца, цифровой прибор измерения не покажет ничего.
Мультиметр, по сути, это тот же тестер, определяющий сопротивление в нужных местах электроинструментов.
Когда нет прибора по определению и вычислению сопротивления, можно использовать простую лампочку в 12 вольт и мощностью 40 Вт. К лампочке присоедините два провода. Там где будет минус, нужно сделать разрыв. Далее подаем напряжение. Концы провода на разрыве прикладываем к пластинам коллектора и прокручиваем его. Когда при такой манипуляции лампочка горит без смены яркости, то замыкания нет.
Иной метод проверки касается пробоя тока на массу. Для этого связываем один провод с ламелями, а второй с железом якоря. После проводим такую же манипуляцию с валом. При нарушении работы в детали, лампочка будет светиться.
Принципиальная схема регулятора оборотов
Современные схемы регуляторов оборотов УШМ построены по принципу пропускания полупроводниковым ключом только части мощности одной или обеих полуволн переменного тока. В качестве регулятора длины полуволн в таких устройствах используют симисторы (симметричные тиристоры), поэтому их иногда называют симисторными регуляторами. На рисунке ниже приведена упрощенная схема такого устройства, достаточная для объяснения принципа его действия, а справа от нее — диаграммы полного периода переменного тока до и после регулирования. Здесь заштрихованные области соответствуют мощности, которая передается электродвигателю от источника питания через симисторный регулятор.
На схеме волновым значком обозначен источник переменного напряжения, а буквой «М» — двигатель болгарки. В упрощенном виде регулятор включает в себя две RC-цепочки, динистор и симистор. При нажатии выключателя К1 происходит подача переменного напряжения на электродвигатель M и схему регулятора. Протекающий через переменный резистор R1 ток начинает заряжать конденсатор C1. Время его заряда определяется сопротивлением резистора R1, зависящим от положения его движка, которое, по сути, задает временные параметры работы регулятора. После полного заряда конденсатора напряжение в точке его подключения к динистору возрастает до номинального, динистор открывается и подает напряжение на управляющий электрод симистора. Конденсатор C1 при этом разряжается. Данный момент на диаграмме работы регулятора показан жирной вертикальной чертой. После открытия симистора происходит подача напряжения на двигатель болгарки в первом полупериоде.
При смене полярности переменного тока происходит переход напряжения через ноль, поэтому динистор и симистор закрываются. В отрицательном полупериоде все повторяется, и включение симистора также происходит с задержкой, определяемой параметрами цепочки R1C1. Регулятор даже на холостом ходу работает с некоторой задержкой включения симистора. Это связано с тем, что, хотя момент подачи тока сопротивлением R1 на конденсатор C1 соответствует переходу напряжения через ноль, оно еще должно вырасти до уровня напряжения пробоя динистора. На рисунке ниже показана зависимость мощности, подаваемой на двигатель болгарки, от временных сдвигов управляющих импульсов динистора. В первом случае сопротивление резистора R1 минимальное, поэтому заряд C1 происходит быстро, а во втором — максимальное, поэтому конденсатор заряжается медленнее.
Если машинка не набирает обороты
Причины поломки и дальнейшие действия по ремонту:
- Вышел из строя блок регулирования оборотов – чтобы это проверить, необходимо включить двигать напрямую без регулятора. Если устройство работает нормально, то придется менять сам регулятор.
- Произошел сгиб в электрическом проводе – он будет в этом случае сильно греться, а обороты уменьшаться. Нужно заменить электрический кабель для нормальной работы шлифовальной машинки.
- В коллектор попала пыль – нужно разобрать болгарку и убрать всю грязь при помощи спирта.
- Возникла проблема со щетками – они со временем изнашиваются, и их приходится заменять на новые. Есть возможность приобрести в Toolparts.com.ua запчасти для шлифмашинки.
Разборка болгарки Бош своими руками
Для владельца электроинструмента знание его устройства и умение разбирать является обязательной задачей.
Знание порядка разборки болгарки позволяет самостоятельно выполнять такие работы, как замена смазки, смена подшипников и угольных щеток.
Чтобы отсоединить корпус редуктора поз.821 от корпуса статора поз.888, надо разобрать(снять) корпус ручки болгарки поз.24.
Эту операция необходимо выполнить, чтобы достать угольные щетки поз.810, держащие коллектор ротора.
На втором этапе открутите 4(четыре) винта поз.61, крепящих корпуса редуктора и статора.
Вытащив ротор совместно с редуктором, приступайте к разборке редуктора.
Ремонт болгарки Бош начинается с разборки редуктора поз.821. Разборка редуктора начинается с выкручивания 4(четыре) винтов поз.60. Как правило, на заводе винты вкручены на герметике. Придется приложить определенные усилия.
Сразу отметим! У болгарок Bosch малой мощности в редукторе используются прямозубые шестерни. У болгарок мощностью свыше 1000 Вт в редукторах применяются косозубые шестерни.
Как снять ведомую шестерню
Сняв крышку редуктора, вы сможете достать узел косозубой шестерни поз.26.
Чтобы снять шестерню, надо воспользоваться прессом или съемником. Но использование съемника затруднительно, поскольку требует применения специальных тонких губок.
Прежде чем снимать косозубую шестерню, проверьте люфт зубчатого соединения, целостность зубьев, пятно контакта.
На валу шпинделя поз.26 напрессован подшипник поз.50. Если подшипник имеет большой люфт, шумит при прокручивании, высохла смазка, его предпочтительнее заменить.
Чтобы снять подшипник, необходимо снять шестерню, стопорное кольцо и демонтировать подшипник. Если при демонтаже узла вала ротора подшипник остается в корпусе редуктора, демонтаж подшипника выполняется при помощи молотка и мягкой наставки.
Как снять ведущую шестерню болгарки Bosch
Ведущая шестерня поз.27 снимается с вала ротора в следующей последовательности:
- зажмите рукой ротор и при помощи рожкового ключа открутите против часовой стрелки гайку поз.45.;
- снимите шайбу поз.59.;
- вытащите ведущую косозубую шестерню поз.27.
Проверьте визуально целостность зубьев шестеренки, пятно контакта.
Если шестерни сильно изношены (зализаны), имеются сколы зубьев, то они подлежат замене. Причем, замена шестеренок всегда производится в паре.
В болгарках Bosch малой мощности в качестве опорного подшипника в редукторе используется игольчатый подшипник.
Ремонт ушм bosch своими руками выполняйте строго прилагаемой инструкции. Если вам потребуется извлечь игольчатый подшипник из корпуса, без сообразительности здесь не обойтись. Его демонтаж выполняется только при разрушении.
Чтобы достать разрушенную обойму подшипника, можно воспользоваться проверенным способом.
Подбирается метчик диаметром, немного большим внутреннему диаметру обоймы разрушенного игольчатого подшипника
Метчик закрепляется в патроне шуруповерта и вкручивается осторожно на малых оборотах в обойму. Когда метчик дойдет до дна корпуса редуктора, он начнет поднимать обойму
Кроме игольчатого подшипника вала шпинделя, в болгарках Бош применяются еще два подшипника, устанавливаемые на валу ротора.
Как снять подшипники с ротора болгарки Bosch
Для демонтажа подшипников с ротора поз.803 болгарки Бош рекомендуется использовать съемники.
Подшипник поз.15 возле коллектора снимается легко, а вот для снятия подшипника поз.14 со стороны крыльчатки осложняется тем, что надо выполнить ряд подготовительных операций.
Подшипник поз.15 закрыт мягким резиновым гнездом. Аналогичная резиновая защита поз.33 закрывает и подшипник поз.14.
Для демонтажа подшипника поз.14 надо открутить гайку поз.45, снять прямозубую шестерню поз.17 и пластиковую защиту поз.33. Применяя съемник можно легко демонтировать подшипник с вала ротора.
А если нет съемника? На выручку придут тиски, две металлические полосы и молоток с наставкой из мягкого металла.
Разборка болгарки бош
Как отремонтировать якорь в домашних условиях
Из-за якоря происходит треть поломок шуруповёрта. При каждодневном интенсивном режиме работы неисправности могут возникнуть уже в первые полгода, например, при несвоевременной замене щёток. При щадящем использовании шуруповёрт продержится год и более.
Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести в мастерскую.
Якорь на болгарку: как проверить якорь электродвигателя в домашних условиях
Если вы точно уверены в том, что сломан якорь, то потребуется достать электрический двигатель.
Не забывайте, что перед тем как поменять обмотку, неважно какого электроинструмента Бош, Sparky, Макита, Интерскол нужно вручную установить причины поломки шлифовальной машинки. Для этого вам поможет схема намотки и редуктора, а так же специальный индикатор
Вынимаем ротор, а вместе с ним опорные подшипники и крыльчатку охлаждения. Все это представляет собой единый целый предмет. Если вы заметили, что повреждено большую часть проводки и нарушен баланс, то лучше заменить этот компонент полностью. О том, что нарушен баланс, может сказать появление гула и вибрации в механизме.
Если же баланс якоря не нарушен, а проблема заключается только в подмотке, то якорь подлежит восстановлению. Работа будет заключаться в самостоятельно перемотке катушки, все должно выполняться бережно с терпением и аккуратностью. Если балансировка угловой машины работает с перебоями, то для начала ее нужно проверить тестером. В том случае если проточка показывает разные данные, отремонтировать самому электромотор не удастся. А вот восстановить его поможет замена.
Для того чтобы заменить перемотку в якоре вам потребуется:
- Новые провода для обмотки это должны быть медные жилы, диаметр которых будет соответствовать предыдущим проводам;
- Бумага диэлектрического типа для изолирования обмотки;
- Лак, чтобы залить катушки;
- Паяльник с припоем и канифолью.
Перед тем как осуществить перемотку, нужно подсчитать витки провода и в новой обмотке применить столько же.
