Установка гофры на вытяжку: как надеть или вставить внутрь, какой бывает диаметр

Гофра ПНД, пластиковая, ПВХ: эксплуатационные качества и сфера применения

Пластиковая гофра для вытяжки внешне более презентабельна и меньше бросается в глаза, поэтому нет особой необходимости ее прятать. Кроме этого, материал отличается малым весом и относительно долгим сроком службы – свыше полвека. К плюсам также стоит отнести устойчивость к коррозии и агрессивным средствам.

Недостаток гофрированного воздуховода из ПВХ заключается в более высокой шумности, а также он менее устойчив к температурным воздействиям. Пластик горит и легко плавится, поэтому не годится как материал для дымохода газоколонок и котлов.

Гофра ПНД – труба, которую производят из специального полиэтилена низкого давления. Она служит для прокладки дренажных систем, а также с целью защиты кабелей и проводов. В зависимости от предназначения и характеристик различают несколько подвидов изделия:

Пластиковые гофротрубы устойчивы к коррозии, легкие и долговечные

1. Облегченный гофрошланг ПНД – это гофрированная труба в один слой. Ее разновидности используют для монтажа кабельной проводки или для перекачивания различных жидкостей.
2. Утяжеленный гофрошланг ПНД имеет большое сечение, что предусматривает его использование в разных условиях эксплуатации. Например, допустим монтаж в стяжку из цементного раствора или погружение под землю.
3. Двустенная ПНД труба представляет собой ребристую наружность и гладкую середину. Такое изделие обычно прочное и пластичное, обладает высокими пропускными показателями.
4. Двустенная усиленная гофра тоже имеет два слоя ПНД, но между ними встроена специальная прослойка из металла, усиливающая ее прочностные характеристики. Такая труба выдерживает серьезные нагрузки и характеризуется высокой кольцевой жесткостью.

Виды гофры

Гибкие воздуховоды для вентиляции отличаются по форме и диаметру. Материалы и способ их изготовления тоже различны.

Алюминиевая гофра

Алюминиевые воздуховоды используются для бытовых вытяжек чаще изделий из других материалов.

Они обладают рядом преимуществ:

• гибкость трубы позволяет согнуть ее под любым углом без использования дополнительных деталей и приспособлений, внутренний диаметр при этом не пострадает;
• легкий материал не требует создания сложных удерживающих конструкций;
• алюминиевая гофра не электризуется, ее не нужно заземлять;
• материал не горючий;
• может использоваться в широком температурном диапазоне (от -30 до +250°C) как в помещении, так и на улице;
• обладает стойкостью к воздействию влаги, солнечного света, химических веществ.

Гофрированные трубы из алюминия отличаются простотой монтажа — для установки не обязательно обладать строительными навыками.

Отрицательные стороны у алюминиевых гофротруб тоже есть:

• мягкость металла может привести к повреждениям в процессе монтажа;
• при демонтаже трубы установить ее обратно, сохранив герметичность, будет сложно;
• растянутую трубу невозможно привести к изначальной длине;
• наличие вибрации, высокий уровень шума;
• неоднозначность внешнего вида — алюминиевая труба будет уместна не в любом интерьере. Возможно, придется скрывать ее за элементами мебели.

Гофротрубы из пластика

Пластиковые трубы изготавливают из различных полимеров. Наиболее распространены среди них изделия из поливинилхлорида (ПВХ).

ПВХ-трубы легкие, не боятся воды и света. Их легко устанавливать и очищать от загрязнений. Они не окисляются, устойчивы к агрессивной химии. Примерный температурный диапазон использования — от -25 до +95°C. Прослужит пластиковая труба до 50 лет.

Гофры из ПВХ обладают привлекательным внешним видом, их легче вписать в дизайн кухонного помещения.

К минусам относятся:

• хрупкость материала при механических воздействиях;
• горючесть и дымообразование;
• накапливают статическое электричество;
• более шумные, чем изделия из металла;
• при нагревании некоторые трубы выделяют неприятный запах пластмассы.

Кроме ПВХ-труб для бытовых вытяжек используются изделия из полиэтилена низкого давления (ПНД) двух видов:

1. Двухслойная ПНД-гофра имеет гофрированную внешнюю поверхность и гладкую внутреннюю. Обеспечивает минимальное сопротивление потоку воздуха.
2. Трехслойная гофрированная труба имеет наружный и внутренний слой из ПНД, между которыми прокладывают металл. Обладает повышенной прочностью по сравнению с другими пластиковыми изделиями.

Полиэтиленовые гофротрубы используют при температуре от -70 до +130°C. Они отличаются низкой теплопроводностью, не электризуются, не гниют.

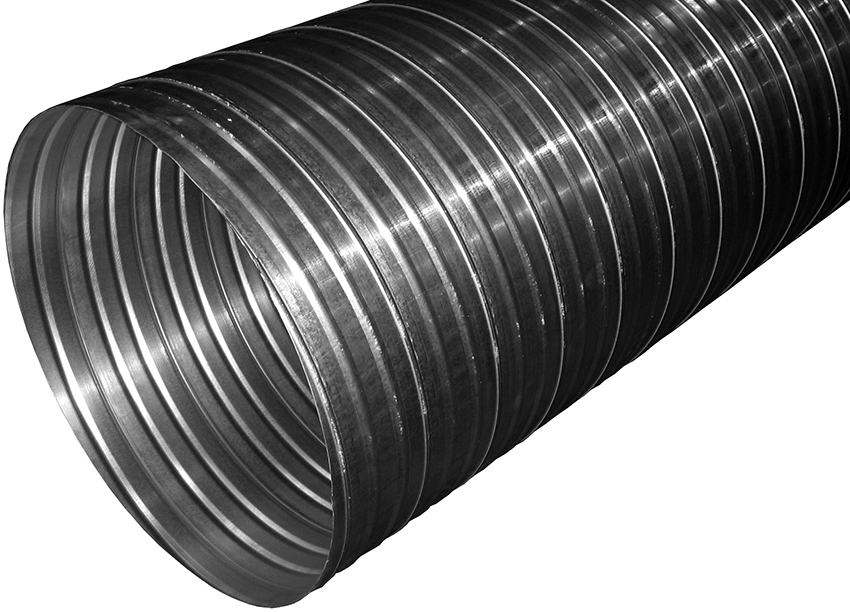

Оцинкованная сталь для гофрированных труб

Тонкие стальные гофры бывают с цинковым или полимерным покрытием. Оно защищает трубы от коррозии, придает эстетичность внешнему виду.

Высокая прочность железа обуславливает устойчивость труб к механическим повреждениям. Термостойкость стальных изделий достигает 900°C.

Такие трубы более тяжелые и прочные, чем алюминиевые, но случайно помять в процессе установки их тоже возможно. Для оцинкованной гофры потребуются более надежные крепления к потолку и стенам.

Собрать растянутую трубу обратно или использовать повторно при демонтаже не представляется возможным.

Сэндвич-трубы

Многослойные гофрированные изделия полностью решают проблему образования конденсата на воздуховоде в зимний период. Трубы с теплоизоляцией из алюминия или пластика утеплены минеральной ватой, защищенной пленкой из полимера.

Нюансы монтажа

Процедуру подключения гофры к вытяжке и циркуляционному каналу можно сделать самостоятельно.

Для выполнения такой работы понадобится:

• гофр;
• хомуты;
• сетка в комплекте с обратным клапаном;
• алюминиевый скотч;
• герметик;
• переходник с квадратной формы на круглое сечение.

Вставка из последнего пункта понадобится, если гофр круглой конфигурации, а в колодце для вентиляции отверстие квадратной или прямоугольной формы. Перед тем, как произвести монтаж воздуховода, нужно знать не только, как установить гофру на вытяжку, но и к вентиляционному каналу.

Установка гофры на вытяжку

Сначала перед монтажом канала для кухонной вытяжки гофр нужно полностью растянуть. Затем ввести один конец через технологическое отверстие в вытяжке, надеть его на патрубок и затянуть хомутом. Предварительно вытянуть гофрированную трубу по намеченному пути и наметить на стене отверстия для крепления. Расстояние выдерживать 0,5-0,8 м, иначе в процессе эксплуатации могут появиться прогибы трубы. Если же до вентиляционного отверстия расстояние небольшое, то устанавливать дополнительную фиксацию гофры необязательно.

Установка гофры на вентиляционный канал

Прежде чем заводить трубу в вентиляционный колодец, нужно узнать размеры отверстия. Если они подходят под диаметр гофры для воздуховода, то трубу можно просто ввести в дыру и заделать зазоры пеной, а лучше соединение сделать за счет переходного патрубка с квадрата на круг.

В случае, когда отверстие колодца слишком большое или маленькое, то в первом варианте для нормального вхождения гофры нужно вставить гильзу, а во втором – придется рассверливать. Сверлить нужно небольшим сверлом по окружности гофра с запасом, а затем перемычки срубать шлямбуром.

Особенности использования

Гофрированные трубы доступны в широком ассортименте. Но все они различаются по материалу и габаритам, что говорит о широкой сфере эксплуатации данного объекта. Гибкие наполовину трубы, имеющие небольшой диаметр, изготавливаются из пластика. Их вовсю используют для прокладки электрокабеля. В этом случае можно обустраивать канал для телефонных проводов — для этого электрики традиционно используют гофру, диаметр которой варьируется от 1,6 до 4 см.

Гофра, которая является гибкой наполовину, представляет собой подходящий вариант для монтажа системы отопления. В реальности именно этот тип труб поддаётся более простому монтажу. Любой фрагмент здесь можно убрать, не нарушая внутреннего поперечника. Соответственно, можно обходить разного рода проблематичные участки при установке. Это могут быть углы, например.

Для вентиляционных систем рекомендована гибкая гофрированная труба для вытяжки. Для обустройства бытовой вентиляции целесообразно задействовать изделия от 10 до 15 см в поперечнике. Иногда возникают случаи, когда необходим монтаж объекта диаметром вплоть до 30 и больше сантиметров. Такие размеры гофры для вытяжки нельзя считать ходовыми, но обнаружить подходящий вариант в любом случае удастся.

Гибкая гофра для вентиляции на кухне изготавливается из алюминиевой фольги. Модель из нержавеющей стали и пластиковая гофра для вытяжки задействуется намного реже. Простота установки объясняет востребованность этой конструкции. Стоимость также можно назвать разумной. Она вполне соответствует ожиданиям покупателей относительно указанного товара.

Каналы, выполненные из текстиля, используются в производственных зонах. Они устроены таким образом, что обеспечивают оптимальную скорость перемещения воздуха. Такие вентиляционные системы находят применение на мясоперерабатывающих цехах, в заведениях общепита и прочих помещениях. Тканевые модели удобны тем, что их можно быстро демонтировать. Также они легко поддаются чистке и обеззараживанию.

Чтобы подключить сантехнику, подвести воду к посудомоечной или стиральной машине, можно использовать гофру из полиэтилена или пластика. Монтируя канализацию, без этого материала также не удастся обойтись. Особенно она востребована на сложных зонах, где нет возможности задействовать жесткие конструкции.

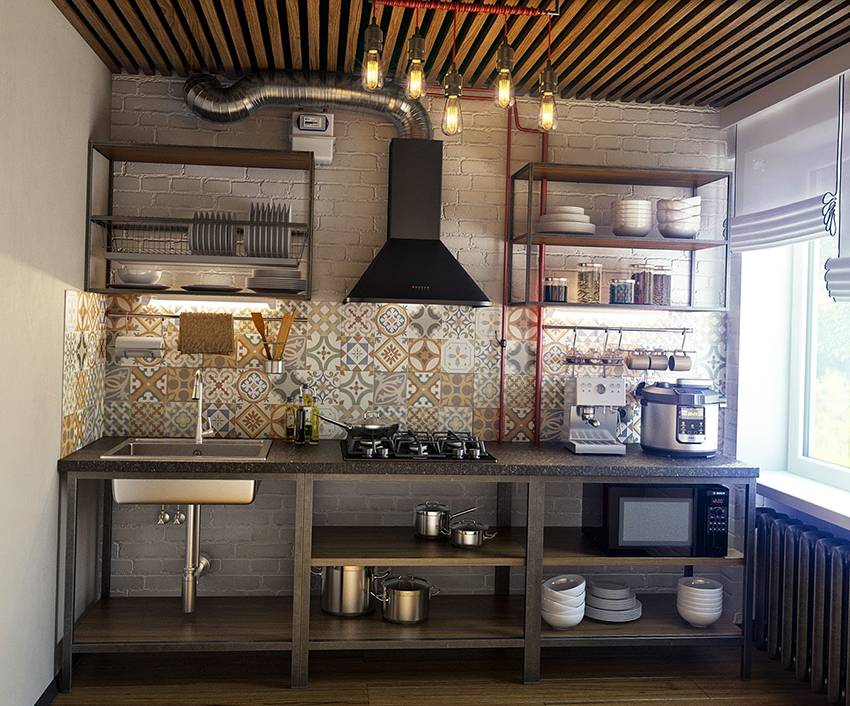

Как спрятать гофру от вытяжки на кухне: решаем эстетический вопрос

Ещё одной распространённой загвоздкой, с которой сталкиваются домовладельцы после установки оборудования, является желание либо потребность скрыть трубу от взглядов хозяев и гостей. На самом деле, существует несколько решений данного вопроса, притом каждый из них по-своему интересен.

Пластиковый короб для вытяжки на кухне – дёшево и сердито

Самый простой способ, как спрятать трубу от вытяжки на кухне. Те, кто хотя бы раз закрывал проводку кабель-каналами, с удовольствием примут подобный вариант. Вы просто покупаете отдельно пластиковые сегменты, внутрь которых и помещается гофра. При желании можно подобрать короб, подходящий по цвету к вашему кухонному гарнитуру либо вытяжке.

Учтите, что использование крупных конструкций уменьшает полезную площадь на кухне

«Коробка» из гипсокартона – выбор опытных отделочников

Это решение в большей степени подойдёт для профессионалов, поскольку гипсокартон – хрупкий материал, требующий немало строительных навыков. Подобный метод также ворует часть свободного пространства, поэтому предварительно продумайте, как рациональнее расположить каркас и стенки.

Гипсокартон боится повышенной влажности, поэтому не забудьте обработать стенки водоотталкивающими веществами

Применение кухонной мебели или навесных потолков – дорого, но красиво

Ещё один эстетичный, но затратный способ – во время покупки кухонного гарнитура заказать отдельную полку с технологическими отверстиями, где можно будет расположить как вытяжку, так и гофру. Данное решение не только красиво смотрится, но и позволит использовать часть пространства для собственных нужд.

Стоит отметить, что наличие шкафчика определённого размера ограничит ассортимент доступной для покупки техники

Если у вас установлены навесные потолки, то можно воспользоваться пустым местом между потолком и плитами, расположив там трубу. При подобном выходе из положения гофра будет полностью скрыта от любых глаз.

К сожалению, при подобном монтаже усложняется ремонт и замена вентиляционной системы

Металлическая гофрированная труба: преимущества и недостатки

Алюминиевые, оцинкованные гофры или трубы из нержавеющей стали используют для обустройства воздуховодов как в промышленности, так и в бытовых условиях. Это обусловлено надежностью и прочностью металла.

Гофротрубы из металла прочные, долговечные, устойчивые к химическим воздействиям и недорого стоят

Самый популярный из металлов в перечне гофрированных труб – алюминий, что достигается благодаря его высокой стойкости к температурным перепадам. Он выдерживает мороз -30 °C, не горит и не плавится даже при +250 °C. Это главное преимущество, допускающее использование гофры для газовой колонки, но не единственное. Другие достоинства материала приведены ниже:

• прочность и стойкость к химическим воздействиям;
• отличные аэродинамические свойства;
• простота установки, достигаемая благодаря гибкости и возможности растянуть трубу на нужную длину;
• легкость кроя, так как нужную длину можно отрезать обычными ножницами;
• широкий выбор диаметра нужной модели (диапазон составляет от 100 до 150 мм);
• долговечность;
• не требует дополнительной защиты от внешних воздействий даже на лицевой стороне;
• приемлемая цена.

Среди недостатков воздуховодов из нержавейки и алюминия следует отметить:

Из-за легкости металлические гофротрубы подвержены образованию вмятин

• броский и грубый внешний вид;
• чрезмерную легкость, которая приводит к образованию вмятин во время монтажа;
• невозможность вернуть первоначальную форму после растягивания трубы, что требует особой аккуратности;
• трудности в мытье из-за множественных складок на гофре;
• невозможность демонтажа, поскольку может нарушиться герметичность.

Преимущества использования

Воздухоотвод может быть как гофрированным, так и гладким. Несмотря на то, что с точки зрения физики, гладкая поверхность лучше будет способствовать беспрепятственному прохождению воздуха по трубе, чем гофрированная, последняя пользуется более широким применением. Особенно это касается алюминиевых труб. Их неоспоримые преимущества перед другими видами это:

• малый вес;
• гибкость;
• жаропрочность;
• стойкость к коррозии;
• достаточная протяженность;
• устойчивость к агрессивным средам;
• лёгкость монтажа.

Но главное преимущество алюминиевых гофротруб заключается в их способности пролегать в любой траектории без острых сгибов. С их монтажом хозяин может справиться самостоятельно, ведь ему не придётся устанавливать сложную систему фитингов на гофру, чтобы подвести её к отдушине.

У алюминиевых труб есть только одно ограничение: из-за недостаточной жаропрочности их не рекомендуется устанавливать на котлы, печи, в которых сжигается твёрдое топливо. Металл может не выдержать очень высоких температур.

Требования к материалам для заделки труб

Материалы, которые закрывают трубы, должны отвечать определённым критериям:

• Быть устойчивыми к воздействию температуры, пара.
• Обладать хорошими звукоизоляционными свойствами.
• Не терять со временем цвет от влияния солнечных лучей.
• Легко подвергаться очистке, выдерживать мытьё химическими средствами.
• Пожаробезопасность.

Обычно используют гипсокартон, металл, пластик или дерево. Следует учитывать особенности материалов.

Пластиковые трубы могут выцветать при попадании прямых солнечных лучей, легко повреждаются при ударах, царапаются. Трубы с круглым сечением создают меньше сопротивления движению воздуха, поэтому будет выше эффективность работы вытяжки. Прямоугольные трубы менее заметны в интерьере, но для создания хорошей тяги они не должны быть в длину более 3 метров, а повороты не должны быть под острым углом. Кроме того, перед приобретением, следует выполнить точные замеры, подобрать все детали (прямые секции, рукава для изгибов, крепления), чтобы в собранном виде конструкция соответствовала расстоянию от вытяжки до вентиляционной шахты.

Гофру перед установкой необходимо хорошо растянуть, тогда меньше будет шума при работе прибора, лучше условия для движения воздуха. В отличие от пластиковых и стальных изделий с гладкой поверхностью гофра из алюминия больше загрязняется изнутри: на складках оседают частицы жира, пыли, гари.

Дерево используют для заделки труб, если в кухне деревянная мебель. Для повышения устойчивости к агрессивным факторам его покрывают защитными материалами.

Каждый из предложенных вариантов имеет свои плюсы и минусы. Лучше планировать, как будет выглядеть кухня, заранее, продумывая и учитывая все детали. Тогда получится реализовать большинство желаний, оптимально совместить функциональность и красоту исполнения.

Установка гофры

Перед установкой вентиляционной системы необходимо тщательно вымерить расстояния от канала до выхода для трубы на вытяжке. Следует также учесть габариты защитного короба, если такой предусматривается установить в процессе монтажа.

Существуют определенные требования, которые необходимо учесть при расчетах расстояний. Если плита на кухне электрическая, то вытяжка должна располагаться выше ее на 60 см, а от газовой варочной поверхности – на 70 см. Это поможет определиться с длиной самого воздуховода.

Диаметр гофры для вытяжки должен соответствовать требованиям инструкции производителя.

Закрепив оборудование на требуемом расстоянии, его соединяют с выходом для воздуха. Подключив технику к электросети, проверяют его работу. Листок бумаги прикладывается к решетке вытяжки. Если он не отпадает во время работы устройства, система функционирует исправно.

При соблюдении всех рекомендаций и требований при выборе и монтаже такого элемента вентиляции, как гофра для вытяжки, установка системы не составит особого труда. Эффективность ее функционирования обеспечит комфорт и гигиеничность в процессе приготовления пищи. Правильно выбранный воздуховод позволит пользоваться оборудованием долгие годы.

Ориентиры правильного выбора трубы

Большой выбор пластиковых воздуховодов, предлагаемых продавцами, может создать определенные трудности при выборе подходящего варианта труб при обустройстве вентиляции.

Поэтому, чтобы купить нужное изделие, следует руководствоваться такими параметрами:

• диаметр и длина;
• материал изделия;
• качество;
• цена.

Диаметр должен соответствовать рекомендациям, приведенным в инструкции к приобретенной модели вытяжки.

Если остановиться на большем или меньшем варианте, то дорогостоящее оборудование может в лучшем случае не справляться со своими функциями по удалению запахов из кухни, а в худшем – сгореть от перенапряжения.

Собравшись в магазин покупать гофру, надо внимательно изучить технические характеристики вытяжки, а перед покупкой не стоит стесняться измерить изделие

Не нужно игнорировать рекомендации, приведенные производителем. Иногда в комплекте с вытяжкой поставляется воздуховод. Здорово, если он подойдет в конкретном случае – длина будет достаточной и материал устроит.

В противном случае придется самостоятельно посетить рынок стройматериалов и приобрести более подходящий вариант.

Еще одна ситуация, когда вместе с вытяжкой предлагают сразу купить и гофру. Здесь нужно быть предельно внимательным, ведь не всегда продавец заботится о комфорте клиента.

Он может предложить залежалый или слишком дорогой товар. Длину в этом случае нужно замерить заранее, чтобы не купить лишние метры, доверившись опыту продавца.

Гибкая труба для вентиляции в первоначальном виде имеет длину 60-70 см. Но растягивается на 3 метра. Это стоит учитывать при покупке

Длина гофры, необходимой для соединения вытяжки с вентиляционным каналом, замеряется рулеткой. Замер нужно делать от входа в патрубок вытяжки и до входа в стену. Путь следует выбирать именно тот, который предстоит повторить трубе.

Следует учитывать, что гофра может гнуться, в зависимости от технических параметров, указанных производителем. Например, на 180 градусов.

Возможность гнуться под нужным углом позволяет проложить наиболее оптимальный путь. Монтироваться труба будет в растянутом состоянии. Этот момент следует учесть.

Второй параметр, оказывающий влияние на выбор – материал изделия. Иногда по цвету подходит пластиковый вариант. В этом случае нужно помнить о большем шуме, создаваемом воздуховодом. Если этот вопрос не принципиален, то диапазон моделей можно расширить.

Полиэтиленовая гофра не используется для вентиляции. Эти изделия, в зависимости от диаметра, подходят для транспортировки и перекачки сыпучих и жидких веществ

Чтобы покупка не разочаровала, не стоит забывать о документах, подтверждающих качество покупаемого товара. Не надо стесняться спросить у продавца сертификат качества и гарантии завода изготовителя.

Помимо документа следует внимательно осмотреть гофру – не должно быть вмятин и подозрительных царапин.

Не надо бояться растянуть гибкую трубу во всю длину и проверить ее на наличие просветов или дыр – их не должно быть. Если гофра сомнительного качества, то от ее покупки лучше отказаться.

Гибкая труба будет устанавливаться в систему вентиляции в растянутом виде. Поэтому нужно ее хорошенько осмотреть в этом состоянии перед приобретением

Цена также имеет значение. Хорошо перед покупкой изучить аналогичные предложения других производителей, чтобы не переплачивать. Также, значительно поможет сэкономить знание нужной длины воздуховода.

При выборе следует учитывать, где именно будет использоваться гофра

Если планируется ее установка на улице или в системах приточной вентиляции, где будет подогрев/охлаждение, то следует обратить внимание на модели с теплоизоляцией

Удобнее купить готовое изделие, чем потом своими силами утеплять гибкую трубу.

В бытовых условиях гофра чаще всего применяется в устройстве вентиляционных каналов, выводящих отработанный воздух из кухни, и в подключении вытяжных устройств.

С шагами устройства вытяжки с воздуховодом на кухне с использованием гофрированной трубы знакомит следующая подборка:

Возможно вам также будет интересен материал о разновидностях пластиковых труб для кухонной вытяжки.

Уход за воздуховодом

Выводя загрязненный воздух из кухонного помещения, воздуховод собирает на своих стенках часть его содержимого. В складках гофры накапливаются жир и копоть. Снаружи труба подвержена воздействию тех же факторов, что и все кухонные поверхности — испарению, брызгам, пыли.

Разумное решение — регулярно снимать вытяжной рукав и мыть его с применением средств, которыми вы обычно пользуетесь для очистки кухни, при этом стоит учесть тип материала трубы.

Каждый раз воздуховод полностью демонтируется, потом устанавливается обратно. В процессе снятия и чистки гофры ее легко повредить, нарушить герметичность, оставить вмятины. Установить ее обратно так же, как было, тоже вряд ли удастся.

Многие владельцы проточных вытяжек отказываются от мытья трубы воздуховода изнутри, ограничиваясь влажной уборкой снаружи. Внешнюю поверхность аккуратно протирают водой или моющим средством, разрешенным для данного типа покрытия.

Внутренние скопления грязи могут стать серьезной помехой в работе прибора только к концу заявленного производителем срока эксплуатации гофры, в среднем через 8-10 лет. По прошествии этого времени трубу воздуховода демонтируют и заменяют новой.

Крепление к вытяжке гофрированного воздуховода

Подключение воздуховода к вытяжке происходит следующим образом:

1. Размечают маршрут пролегания воздуховода, делают замеры, составляют схему.
2. Подготавливают гофру необходимой длины и все комплектующие для ее крепления.
3. Трубу растягивают на полную длину, делают контрольные замеры, при необходимости укорачивают.
4. Если диаметр воздуховода отличается от отверстия вывода вытяжки, устанавливают на вытяжное устройство универсальную переходную муфту. Она позволит закрепить трубы различных размеров.
5. Горловину вытяжки или муфту обрабатывают силиконовым герметиком, устанавливают гофротрубу. Снаружи закрепляют место соединения хомутом, плотно затягивая его.
6. Если длина воздуховода больше 0,8 м, его фиксируют на стене или потолке. Это делают при помощи хомутов и кронштейнов или уголков. Расстояние между хомутами — 1 м.
7. Вентиляционный проем закрывают специальной решеткой с отверстием под гофру. Для этого потребуются дюбели, саморезы или универсальный клей в зависимости от материала стен. Дополнительно обрабатывают щели монтажной пеной или герметиком.
8. В проеме решетки на герметик закрепляют конец воздуховода. Устанавливают и затягивают еще один хомут.

После этих манипуляций система готова к работе. Вытяжку включают и проверяют правильность установки воздуховода, его герметичность.

Как соединить между собой элементы гофры

Если конфигурация помещения не позволяет выполнить установку воздуховода из цельного отрезка гофротрубы, придется собрать его из нескольких деталей.

Скрепить детали между собой можно двумя способами:

1. Используют специальную вставку или переходную муфту, если соединяются трубы разных диаметров. Каждая деталь фиксируется хомутом на соответствующей стороне соединительного элемента.
2. Края одинаковых труб можно скрепить алюминиевой лентой, ровно отрезав и состыковав их.

Виды и габариты соединителя

Строительный рынок предлагает многообразные модификации вентиляционных ребристых труб с различным диаметром круглого и периметром прямоугольного сечения. У каждой из разновидностей есть свои достоинства и недостатки

Важно правильно подобрать размеры гофры для вытяжки по диаметру вентиляционного канала и местоположению зонтика

Воздуховод для вытяжки на кухне

2.1

Разновидности труб

Конструктивное исполнение гибких воздуховодов бывает каркасным и спирально-навивным. В том и другом случае основой является стальная проволока. Оба вида скелетов обтягиваются фольгой из пищевого алюминия или полимерным материалом.

Их отличие в том, что спиральные металлические гофры для вытяжки растягиваются до трёхкратного размера, но вернуть трубу в исходное положение не получится, а каркасная конструкция после удлинения легко принимает свой первоначальный вид. По материалу покрытия различают изделия:

1. 1. Пластиковые гофры для вытяжки — преимущественно относятся к каркасному направлению. Они герметичны и долговечны, но высоких температур не выдерживают.
2. 2. Утеплённые — между двумя слоями фольги прокладывают минеральную вату. Воздуховоды с таким покрытием также являются каркасными, цена их гораздо выше. Применяются для прокладки вентиляции на чердаках и в неотапливаемых помещениях.
3. 3. Алюминиевая гофра (спирально-навивная конструкция) изготавливается из алюминиевой ленты. Этот вид часто используют для подключения вытяжки на кухне. Единственный недостаток — рифлёная поверхность плохо поддаётся чистке. Но низкая цена (100−150 рублей за метр) позволяет не мыть, а просто заменять загрязнённый участок.

Декоративный короб для вытяжки на кухне: особенности изготовления

2.2

Выбор по размерам

Длина и диаметр гибких труб для присоединения вытяжки к вентиляционному каналу бывают различными и зависят от размеров патрубка на зонтике и расстояния между точками подключения. Стандартными считаются сечения 100, 120 и 150 мм, но встречаются и другие диаметры. Чтобы не промахнуться, лучше заглянуть в инструкцию к вытяжке или снять размер непосредственно с присоединительного патрубка.

Длина рукава определяется заводом-изготовителем и может соответствовать стандартным 1,5, 2,0 и 3,0 метра или продаваться бухтами ёмкостью 20−100 м. При выборе соединителя необходимо учитывать следующие моменты:

1. 1. Брать гибкий воздуховод меньшего диаметра нельзя, т. к. он не обеспечит пропуска необходимого объёма газов, что приведёт к снижению эффективности проветривания. Больший размер ставить можно, но придётся докупить переходник для стыковки рукава с горловиной зонтика.
2. 2. Надо учесть, что монтаж гофры осуществляется в растянутом состоянии, потому и отмерять трубу в магазине следует в таком же виде. На формирование изгибов необходимо припустить 0,5 м на каждые 2 поворота. В идеале воздуховод не должен быть длиннее 3 м, т. к. каждый лишний метр отнимает 5−10% производительности вытяжки.
3. 3. Стоит затребовать у продавца сертификат качества на товар. В покрытии рукава бывают микротрещины, невидимые до начала эксплуатации.

Некоторые плюсы и минусы гофры уже обозначены выше, но можно добавить следующие оценки:

• Трубу легко не только монтировать, но и удлинять посредством соединения хомутами.
• Сжать и растянуть рукав можно без применения каких-либо приспособлений.
• Траектория прокладки может быть любой.
• Углы перехода плавные, что снижает аэродинамическое сопротивление в трубе.

Это интересно: Пластиковые воздуховоды для вентиляции — расчет, подбор и монтаж

Комментарии касательно диаметра гофры

Это очень важный пункт при выборе своей гофры, потому что имеет прямое отношение к сроку работы вентиляционной системы. Если правильно подобрать диаметр воздуховода вытяжки, то это может увеличить долговечность устройства не на один год. Существует четыре варианта диаметров:

• десять сантиметров (10 см);
• двенадцать сантиметров (12 см);
• двенадцать с половиной сантиметров (12,5 см);
• пятнадцать сантиметров (15 см).

Для каждой вытяжки есть специальная инструкция, в которой описаны рекомендованные диаметры гофры. Почему размер гофры может увеличить или сохранить назначенный срок службы? Потому что, если мы возьмем гофру с диаметром меньше указанного, то вентилятор станет работать в более высоком режиме производительности, а это без проблем может привести к неполадкам или полной поломке вытяжки.

Касаемо длины гофры, здесь нет никаких предостережений, все зависит от индивидуального расположения приборов на вашей кухне. Играют роль лишь количество витков или изгибов в том самом пути, который обеспечивает гофрированный проход. Чем их больше, тем хуже будет работать вентиляционная система. Также длина трубы требует больше мощности работы вентилятора. Хоть эти факты и незначительны, но все-таки их тоже стоит учитывать.

Тонкости установки и монтажа

Процесс подключения гофры к вытяжке и системе вентиляции будет по силам домашнему мастеру.

Чтобы выполнить эту работу, предстоит взять:

• гибкую трубу;
• хомуты;
• алюминиевую ленту;
• решетку с обратным клапаном;
• силиконовый герметик;
• переходники с круглого на квадратный.

Последний пункт пригодится в случае, когда у вытяжки квадратный или прямоугольный патрубок, а гофра приобретена круглая.

Есть в продаже переходники на меньший и больший диаметр. Их использовать стоит лишь при необходимости, чтобы не уменьшить производительность вытяжного оборудования

Все необходимые детали хорошо покупать вместе с гофрированной трубой.

Это позволит не ошибиться с количеством нужных запчастей.

Все комплектующие для будущего монтажа воздуховода стоит подбирать, предварительно сняв мерки на месте предстоящей установки

Если нужно соединить между собой 2 или более гибкие трубы, можно воспользоваться алюминиевым скотчем.

Он хорошо соединяет материал металлических воздуховодов, при условии аккуратного наклеивания на поверхность.

Алюминиевая лента может не только соединить между собой 2 гофры, но и заклеить случайно прорванную дыру

Гофрированную трубу предстоит растянуть во всю длину. В таком состоянии один конец надо прикрепить к выходному патрубку вытяжки.

Для крепления предстоит использовать металлический патрубок и герметик.

Герметик стоит наносить только на сухую и чистую поверхность. В противном случае он не сможет надежно закрыть стыки

Затем через каждые 1,0 метр по вертикали или 1,5 метра по горизонтали прокладывания гофры нужно ставить дополнительные хомуты. Эти приспособления обеспечат правильное крепление воздуховода.

Если до вентиляционного отверстия всего 0,5-0,8 метра, то никакие хомуты дополнительно ставить не придется.

При большой протяженности вентиляционного канала следует не делать острые углы – каждый из них будет на 10% снижать производительность вытяжки

Если до входа в вентиляцию более 3-х метров, то нужно подобрать более мощную модель вытяжки или протянуть гофрированную трубу по прямой под потолком, чтобы сократить путь. Ведь, чем длиннее канал, тем мощнее должно быть оборудование.

Поставив дополнительные хомуты, останется соединить гофру с вентиляционным отверстием, вставив второй ее конец в соответствующее отверстие настенной решетки.

Настенные решетки для вентиляции бывают со встроенным обратным клапаном или без него

Стыки решетки с трубой также следует хорошенько обработать, используя герметик. Теперь предстоит проверить качество установки. Для этого нужно включить вытяжку и приложить лист бумаги – если он притягивается, то все смонтировано отлично. Значит можно приступать к декору.

В качестве декора может использоваться декоративный кожух самой вытяжки.

Иногда этого явно недостаточно. Тогда владельцы подключают фантазию, подбирая наиболее оптимальный вариант, например, спрятать трубу в навесных шкафчиках. Что особенно актуально для встраиваемого типа вытяжки.

Иногда вентиляционный канал прячут в пластиковый короб. Если вмонтировать в него еще и подсветку, то о металлической гофре внутри никто не догадается.

В зависимости от стиля интерьера кухни гофрированную трубу можно спрятать под навесным потолком. Если же мебель в помещении в стиле хай-тек, то металлическая гофра органично впишется в общую картину.

Бывает, что воздуховод замечательно вписывается в интерьер кухни, являясь логическим продолжением и не выбиваясь из общей композиции.

Этапы монтажа

Всю процедуру по установке и подключению вытяжной системы мы предлагаем разделить на три ступени:

• Ступень № 1 – устанавливаем систему с учётом грамотной локации, что предполагает её закрепление либо к стене, либо к потолку.
• Ступень № 2 – подключаем вытяжку к источнику электропитания. В случае близкого расположения розетки, никаких особых проблем не возникнет. Если же источник электричество далеко, то к нему придётся осуществлять протяжку провода (временно можно пользоваться удлинителем).
• Ступень № 3 – Это ступень требуется только тогда, когда Ваша модель вытяжки нуждается в выводе отработанного воздушного потока в вентиляционную систему. Вы должны подключить воздуховод, и осуществить его вывод в вентиляционный канал.
