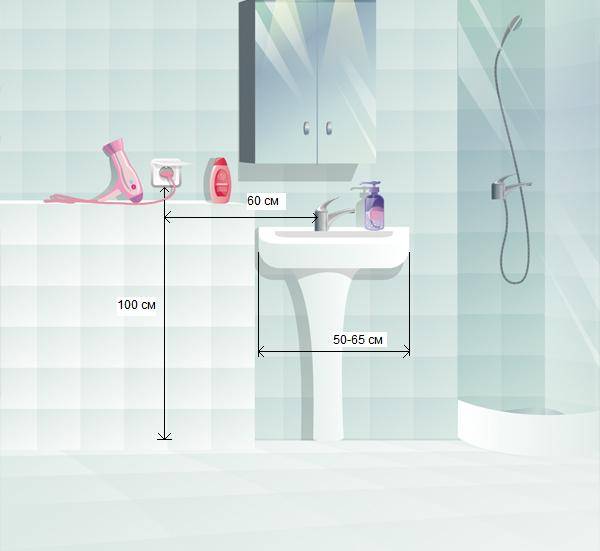

Где должны располагаться розетки в ванной?

Требования электробезопасности (УЗО и заземление)

Обязательным требованием является использование автоматов УЗО (устройство защитного отключения). Они обеспечивают срабатывание выключателей электропитания в тех случаях, когда появляется опасность для человека:

Утечка на корпус;
Короткое замыкание;
Прикосновение к токоведущим частям.

Основной параметр, по которому подбирается автомат УЗО – значение тока утечки. Он измеряется в мкА и его величина указывается на корпусе прибора. Максимальный порог срабатывания УЗО должен составлять не более 30 мкА.

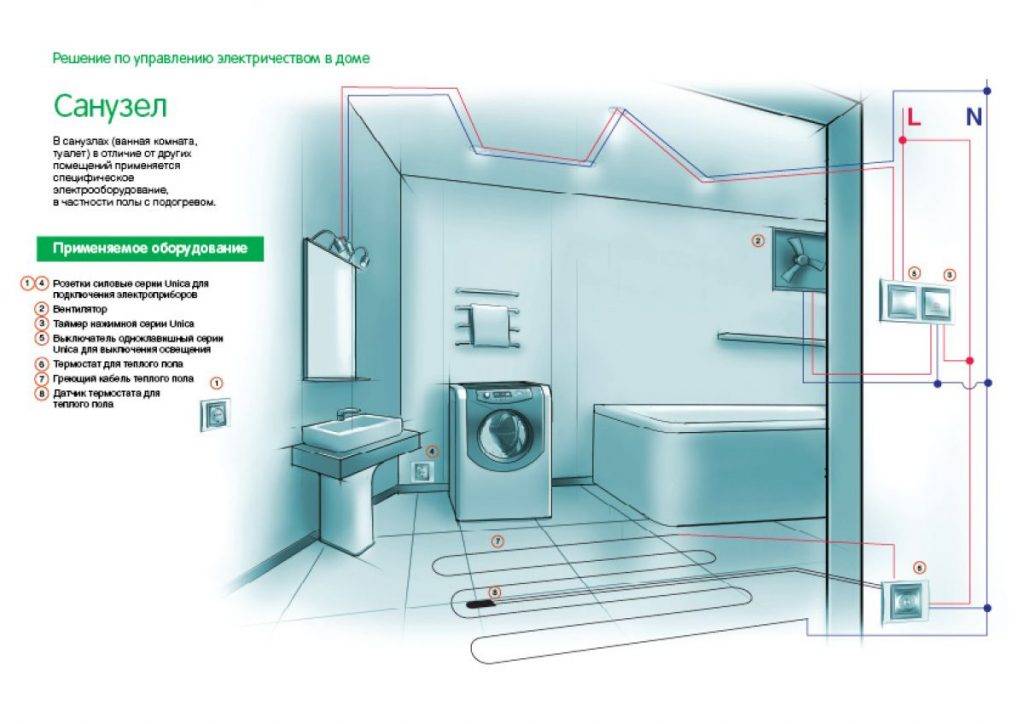

Схема монтажа электропитания стиральной машины

Можно использовать выключатель, рассчитанный на 10 мкА. Он обеспечивает повышенный уровень безопасности, однако предъявляет более жесткие требования к сопротивлению изоляции токоведущих частей. Чаще всего более чувствительные выключатели используются на вновь прокладываемых линиях, чтобы избежать слишком частых ложных срабатываний.

Подключение автоматов УЗО к питающей линии необходимо делать вне ванной комнаты. Чаще всего блок устанавливается во входном электрическом щитке квартиры. Необходимым условием эффективного функционирования системы безопасности является использование кабеля с отдельным заземляющим проводником. Через него осуществляется выравнивание потенциалов до безопасного уровня. Подключение можно выполнить к соответствующим контактам во входном щитке. Не допускается выполнять заземление на металлические трубопроводы или строительную арматуру.

Требования к розеткам

Как говорилось вначале, проблема обусловлена наличием в ванной воды. Она опасна не только в жидкой фазе, но и как пар: тот конденсируется на стенах и уже в виде капель может проникнуть к контактам. В результате возможен удар пользователя электротоком либо авария с выходом прибора из строя.

Для обеспечения безопасной эксплуатации принимаются меры не только на уровне розеток, но и всего участка электросети в целом. Они прописаны в ПУЭ-7 и ГОСТ Р 50571-7-701-2013.

Электропроводка

Согласно ПУЭ, розетки в ванной подключаются через УЗО. Этот аппарат защиты обесточивает цепь при обнаружении токовой утечки.

Токовая утечка возникает в таких случаях:

пользователя ударило током;
замкнуло фазу на заземленный металлический корпус прибора (опасность электротравмы);
контакт токоведущих частей с трубопроводом, арматурой и прочими заземленными металлическими конструкциями (опасность пожара).

Главная характеристика УЗО — уставка тока утечки. Ввиду высокой влажности в рассматриваемом помещении розетки и приборы здесь подключают через защитное устройство на 10 мА.

Но при наличии мощных потребителей, например, водонагревателей, возможны ложные срабатывания. Тогда ставят менее чувствительное устройство — на 30 мА. Выключатель с более высокой уставкой тока утечки не защищает от электротравмы — это противопожарные разновидности.

Также ПУЭ рекомендует подключать силовую часть в ванной через разделительный трансформатор. Последний обеспечивает гальваническую развязку, чем снижается вероятность электротравмы. Но дело в том, что для нагрузки хотя бы в 112 кВт, а такая мощность не является редкостью даже для современного фена, требуется трансформатор весом до 10 кг.

УЗО для розеток в ванной комнате

Потому такой способ подключения почти не применяется. Обязательным является заземление, потому разводку к вышеупомянутым потребителям осуществляют 3-жильным проводом. По требованию ПУЭ силовая часть ванной представляет собой отдельную группу. Она подключается к щитку собственным кабелем и защищается отдельными автоматом и УЗО.

Своей линией подключают и мощные электроприемники (стиральная машина, водонагреватель).

Разделение на зоны

ГОСТ Р 50571.7.701-2013 выделяет в ванной несколько зон, обозначаемых цифрами от 0 до 2 и описанных в п.п. 701.32–34 данного документа. Чем выше цифра, тем дальше расположена зона от источника брызг и тем менее жесткие требования предъявляются к электроточкам.

В старой редакции выделяли еще 3-ю зону шириной 2,4 м. В новой все требования, характерные для этой части, распространяются на всю область за 2-й зоной.

Характеристика области применения:

зона 0. Находится внутри ванны или душевого поддона. При отсутствии поддона ограничивается высотой в 10 см. Здесь допускается размещение только низковольтного электрооборудования (12 В) во влагозащищенном исполнении;
зона 1. Занимает пространство под раковиной, над ванной и т.д. Установка розеток здесь не допускается. Прочие приборы — только при условии принадлежности к 5-му классу влагозащиты (с характеристикой IPX5);
зона 2. Полоса шириной 60 см, охватывающая 1-ю зону. Размещать розетки здесь тоже нельзя. Разрешается установка нагревателей, вытяжек и светильников, включающихся при помощи шнурка;
территория снаружи 2-й зоны. Здесь можно монтировать штепсельные розетки 4-го класса влагозащиты (IPX4). Они снабжены подпружиненной откидной крышкой. При необходимости включить прибор пользователь поднимает крышку и вставляет вилку в разъем. Некоторые компании выпускают розетки, где класс влагозащиты даже с открытой крышкой и вставленной вилкой остается высоким. Пример — Legrand Plexo (IP66).

Сверху каждая зона ограничивается отметкой в 2,25 м. Если 2-я зона подходит впритык к стенкам, монтировать розетку в ванной комнате не допускается. Кроме того, в пронумерованных зонах (с 0-й по 2-ю) нельзя монтировать распределительные коробки. Здесь можно прокладывать только цельный кабель.

Если розетка расположена в нише или за перегородкой, где исключено попадание на нее брызг, наличие крышки не требуется.

Установка дополнительной розетки

Дополнительная розетка устанавливается по тому же принципу, что и основные, только с небольшим отличием. Можно выделить два метода подводки электрического кабеля:

протянуть новую линию электрокабеля от распределительного щитка. Установить отдельный автомат защиты. Или совместить автомат с УЗО;
установить трансформатор, а заземление осуществить от ближайшей электроточки.

Правильно осуществите заземление розетки

Остальные требования по монтажу аналогичны установке розетки с нуля. При установке дополнительной розетки часто приходится делать отверстия в облицовочном покрытии. Используйте специально предназначенные для этих работ свёрла и коронки.

Если стена облицована плиткой, коронкой выбирается бетон и плитка с припуском по диаметру и глубине подрозетника. Углубление заполняется гипсовым или алебастровым раствором, вдавливается подрозетник, равняется по уровню и закрепляется парой «блошек». Выравнивание удобно проводить деревянным или фанерным шаблоном равным толщине облицовке.

Как выбрать розетку

Устройства, предназначенные для монтажа в комнатах с высокой влажностью, мало чем отличаются от простых.

При выборе устройства обращают внимание на такие параметры:

Класс влагозащиты. Этот параметр определяют, расшифровывая маркировку, нанесенную на корпус или упаковку. Она состоит из символьного обозначения IP и цифрового кода. При выборе электроточки для ванной учитывают обе цифры. Первая отражает степень защищенности от пыли и грязи, вторая — от воды. Обе цифры должны иметь значения более 4. Лучшим вариантом являются розетки со степенью защиты IP65 (+).
Герметичность корпуса. Устройства, маркированные цифрами 6-8, способны выдерживать попадание струй

Важной деталью является крышка. Она снабжена встроенной пружиной, препятствующей случайному открыванию

Чтобы ввести штепсель, нужно аккуратно поднять крышку.
Наличие дефектов. Устройство осматривают, выявляя трещины или сколы. Клеммы не должны быть смещенными
Обращают внимание на плотность прилегания крышки. Она не должна самопроизвольно открываться.
Качество сборки
При покупке влагозащищенной розетки не стоит экономить, выбирая товары неизвестных брендов. Длительным сроком службы отличаются изделия марок BERKER, Makel, GIRA.

Качественная розетка стандарта IP-54.

Встраиваемая

По типу монтажа выделяют встраиваемые и накладные изделия

Встраиваемые розетки применяются в пространствах, в которых главное внимание уделяется интерьеру

Встраиваемые приборы не имеют выступающих элементов и незаметны глазу, монтируются прямо в стену на этапе прокладывания или ремонта. Установка таких приборов сложна, в стене придется просверливать углубление.

Накладная

Накладные крепятся к поверхности стены. Такие устройства выступают из стены и имеют защитное покрытие. Преимущество накладных розеток – простота монтажа:

Достаточно лишь определить место размещения розетки.
Просверлить отверстия и закрепить устройство.

С крышкой накладная

Накладные розетки с крышкой – это надежный и безопасный вид устройств для ванной комнаты. Крышка дополнительно оберегает электророзетку от попадания внутрь влаги. Недостаток таких розеток – меньшая прочность

По этой причине важно выбирать проверенное устройство

Тройная внутренняя

Тройные внутренние электророзетки используются для подключения нескольких устройств одновременно. Перед приобретением таких приборов нужно заранее узнать их максимальную мощность.

Исходя из полученного значения выбирается розетка. Также обязательны требования к влагостойкости и герметичности. Изделие монтируется в стену.

Закрытые для шкафа

Закрытые розетки для шкафов – это вариант скрытой установки приборов. Чаще монтируются на дне подвесного шкафчика. В нижней части шкафа вырезается отверстие необходимого размера, внутрь устанавливается скрытая розетка. Затем все закрепляется, проводятся провода и подключается. Сверху устанавливается дополнительная полка, которая скроет провода.

Установка

Монтаж розеток в ванной комнате с нуля должен производиться, основываясь на рекомендациях:

перед установкой линия оснащается отдельным автоматом для аварийного отключения;
каждая розетка имеет отдельное подключение с обособленным проводом;
розетка комплектуется кабелем заземления и оснащается крышкой;
располагаться прибор должен не ближе 60 см от источников воды;
монтаж проводится без ремонта, поэтому розетка должна быть оборудована отдельным кабелем, который подключен к распределительному щитку через автомат.

Для установки потребуются следующие инструменты:

индикатор для измерения напряжения;
отвертка крестовая;
нож или специальный инструмент для удаления изоляции;
уровень;
дрель;
плоскогубцы.

Затем начинается процесс монтажа. Условно он разделяется на 4 главных этапа:

Сверление отверстий, в которые устанавливаются дюбели. Они нужны для закрепления устройства.
Затем подготавливают проводку. Наконечники очищают от изоляционного слоя при помощи ножа или специального инструмента для очистки.
После проводят установку болтов в подготовленные отверстия. Затем соединяют с розеткой и прикрепляют ее в коробку к стене на дюбели. Влагостойкие приборы оснащены готовыми отверстиями, которые оборудованы резиновыми заглушками. В них и подсоединяется проводка перед подключением к электросети.
Финальным шагом будет установка корпуса на отведенное место и подача электричества.

Если будет устанавливаться встраиваемая розетка, то на первом этапе нужно проделать отверстие в стене по диаметру коробки. После чего ее нужно установить на гипсокартонную стену при помощи специальных винтов и подключить провода.

Установка дополнительной розетки производится по схожему алгоритму, но с небольшим отличием. Выделяют 2 способа подводки кабеля:

проведение новой линии электрокабеля от щитка, установка отдельного защитного автомата;
установка трансформатора, в этом случае заземление осуществляется от ближайшей электроточки.

Остальные шаги такие же, как при первоначальной установке. При установке дополнительного оборудования приходится делать дополнительные отверстия в облицовочном покрытии, для этого используют специально предназначенные сверла и коронки.

При монтаже следовать технике безопасности:

монтаж проводится в обесточенной квартире;
провода проверять индикатором перед подключением;
нельзя допускать контакта с оголенными проводами.

При выполнении простых правил установки можно самостоятельно подключить розетку в ванной комнате без особых усилий.

Розетки в ванных помещениях можно и нужно устанавливать.Выбор розетки производиться с учетом подключаемых к ней приборов и их суммарной мощности. Для мелких бытовых приборов: плойка, бритва, можно использовать розетки на 8 А. Для мощных устройств, таких как стиральная машина и водонагреватели, потребуются розетки на 16 А. Соблюдая приведенные требования по установке и монтажу, любой человек без специальных знаний и умений сможет самостоятельно подключить прибор.

Чем герметичнее, тем лучше!

В ванных комнатах большой площади соблюсти все перечисленные требования обычно несложно. Совсем другое дело — небольшие помещения старой, еще советской постройки и планировки. Вообще, в ванных размером меньше 8 квадратных метров установка электророзеток не рекомендуется. Однако при острой необходимости можно пренебречь этим правилом, но подойти к решению этого вопроса следует со всей ответственностью. Прежде всего, розетку нужно размещать как можно дальше от непосредственного источника воды. Оптимальный вариант в этом случае — установка полугерметичных розеток с уровнем защиты класса IP 44. Такие розетки защищены от брызг, попадающих на них с любого направления, и не имеют токоведущих частей, к которым можно прикоснуться даже намеренно.

Обычно вся защита выражается в наличии в конструкции розетки крышки, закрывающей разъем для электрической вилки подключаемого электроприбора. Иногда в качестве дополнительной меры защиты в конструкцию розетки входят так называемые шторки, при отключении вилки автоматически перекрывающие гнезда для ее контактов.

Какую розетку установить в ванной? С крышкой и шторками!

Следует учитывать, что защита от поражения электрическим током в помещениях с повышенной влажностью обеспечивается не только правильным выбором розетки — каждая из них должна подключаться к общему распределительному электрическому щиту отдельной линией.

Маркировка и расшифровка кодов электроприборов

Все электроприборы имеют маркировку IPXY. В данной маркировке X — это степень защиты электроустройства от пыли, а Y — от воды.

В данном случае более важен последний показатель. Самое низкое значение — ноль — означает, что прибор вообще никак не защищен от влаги. И дальше по усилению влагозащитного качества. Шестой и седьмой класс имеют приборы, способные функционировать под водой.

Тем, кто решил оборудовать свою ванную комнату, необходимо выбрать для этого электроустройства, с показателем Y больше 4. Такие устройства надежно защищены от брызг. А приборы пятого класса могут выдержать поток воды.

Устанавливаем розетки

Перед установкой розеток в ванной следует определиться, сколько всего их будет. Необходимо обеспечить каждого потребителя источником питания. Возможно монтирование двойных или тройных розеток. Это удобнее, чем устанавливать несколько одиночных. Далее нужно перейти к монтажу, который может осуществляться несколькими путями.

Накладной тип установки. Предполагает монтаж влагозащитных розеток наружного типа, имеющих выступающий пластиковый корпус. Часто используется при прокладывании кабелей в пластиковых коробах. Выполняется с помощью саморезов, фиксирующих устройство на перегородку либо бетонную (кирпичную) стену.
Скрытый тип установки. Применяется при проведении кабелей в гипсокартоне или штрабе. Если предполагается монтирование в гипсокартоне, следует проделать в нем отверстие по диаметру коробки под розетку. Затем нужно прижать ее к гипсокартону при помощи специальных винтов, после чего осуществить подключение проводов. Далее следует прикрепить розетку к коробке. При установке устройства в стене изначально нужно проделать кольцевую канавку, соответствующую по размеру коробке под розетку. После этого перфоратором или зубилом вырезается отверстие и в нем закрепляется коробка. Дальнейшая установка не отличается от предыдущего варианта.

Монтирование внутри защитного кожуха. Согласно требованиям по безопасности, в ванной следует устанавливать розетки классом влагозащиты не ниже IP4. Но при необходимости данное требование можно и обойти. Поможет в этом расположение устройства внутри корпуса электрощитка с классом защиты от воды IP4. Использовать такую конструкцию следует в двух случаях:
- нет возможности приобрести влагозащитные розетки;
- есть необходимость установить внутри щитка выключатель встраиваемой подсветки или блок управления теплым полом.
Сначала нужно выполнить крепеж щитка к стене посредством дюбель-гвоздей, после чего завести внутрь конец кабеля и подключить к контактной колодке при помощи соответствующих клемм. Закрепить розетку в корпусе щитка помогут монтажные скобы.

Влагозащищенные розетки являются устройствами, без которых сложно обойтись в современной жизни. Они позволяют без проблем пользоваться стиральной машинкой, нагревать воду при помощи бойлера или сушить волосы феном. Такие розетки отличаются большим разнообразием и требуют определенных условий размещения. При соблюдении необходимых мер безопасности пользоваться розетками с влагозащитой будет одно удовольствие.

Условия установки розетки в ванной

По причине того, что ванная – это самое влажное место в жилище, монтаж розетки должен проводиться в соответствии со строгими условиями, зависящими от электрических приборов, которые будут включаться в розетку, стоящую в ванной:

Если следовать всем нормам безопасности, то розетки в ванной непременно нужно заземлить, чего не имеется в большинстве домов старого образца. Следовательно, для электропитания приборов, обладающих маленькой мощностью, (эпилятора, бритва) лучше применять разделительные трансформеры.
Всем нормам электробезопасности необходимо следовать в обязательном порядке: должна учитываться высокая влажность, поэтому проводку нужно скрывать, а каждое место объединения проводов следует хорошо произолировать.
На холодных поверхностях, на которых появляется конденсат, ставить розетку запрещено. А дистанция от раковины до розетки и ванны, соответственно с ПУЭ, обязана составлять не менее 60 см.
К тому же рекомендовано применять специальные влагозащищенные розетки для ванной комнаты, цена которых, естественно, выше стоимости стандартных изделий. Однако такие вложения будут оправданы крышками и уплотнителями, которые не дают влаге ни единого шанса проникновения в электросистему.
Если техника имеет большую мощность, тогда подключение и защиту от повреждения током необходимо производить при помощи УЗО, другими словами, механизмом защитного выключения. Чаще всего, правила по монтажу написаны в инструкции, приложенной к технике, к примеру, джакузи. Чтобы подсоединить эти электроприборы применяют розетки с 3-х контактами и трехжильными проводами. А вот стиральные машинки не рекомендуется присоединять при помощи удлинителей.
К тому же для подключения им необходима специальная защищенная УЗО (ток утечки 10 мА) линия. Еще необходимо сделать выключатель-автомат, предлагаемый изготовителем.
Разумеется, что работы такого плана обязательно должны выполнять профессионалы.

Как располагать розетки

Учитывая вышеописанные характеристики зон, становится понятным, что расположение розеток зависит от конкретной зоны и безопасности. В этой связи можно выделить определенные требования для каждой зоны, которые помогут определить месторасположение и количество розеток в ванной комнате.

1	2	3
Правила этой зоны запрещают проводить установку приборов, которые не будут использоваться в самой ванной комнате. Кроме этого, максимальный уровень напряжения таковых должен быть 12 В. Нахождение источников питания разрешено в трансформаторах, располагающихся вне пространства данной зоны.	В пространстве этой зоны допустимо размещать лишь водонагревательные приборы.	Эта зона позволяет устанавливать не только водонагревательные приборы, но и источники света, которые относятся ко второму классу защиты. (Имеется 4е класса защиты) Осветительные приборы второго класса характеризуются двойной изоляцией, которая увеличивает уровень их безопасности.	Пространство этой зоны предназначено для оборудование в ее розетками, к которым предъявляются особые требования, как и к системе проводки для ванной комнаты.

Помимо указанных требований, существуют еще некоторые моменты, которые следует принять во внимание при обустройстве электричеством ванную комнату:

Во всех зонах, кроме 3ей запрещено располагать и подключать коробки для распределения электричества либо управляющих блоков.
ГОСТ позволяет оборудовать ванную системой обогрева пола в любой из зон, но с условием, что установка проводится с использованием специальной сетки из металла, подключенной к СУП.
Не допускается прокладка электропроводки, которая располагается в рукавах или гофрах, сделанных из металла.
Зоны 0, 1 и 2 могут иметь электропроводку частично, в случае если с ее помощью подается электричество оборудованию, имеющему правильное расположение зонально.
Обязательным требованием к установке розеток и электрических приборов в ванную является наличие заземления. Должен присутствовать СУП, к которому подключается проводка, находящаяся в любой из зон.

Опираясь на конкретные требования в работах по прокладке электропроводке и установке розеток в ванную, можно утверждать, что место расположения розеток разрешено лишь в зоне 3.

Кроме этого, присутствует необходимость использовать так называемый трансформатор, предназначенный для разделения электричества. В основном для таких целей применяют УЗО.

Кроме необходимости правильно определить возможность размещения розеток в ванную, необходимо обратить внимание на степени защиты, которая коротко имеет обозначение ip. Далеко не каждая розетка может быть установленная в ванной комнате

По регламенту такие параметры должны быть в соответствии с указанными в таблице.

Номер зоны	1	2	3
Степень защиты	IPX7	IPX5	IPX4	IPX1 и IPX5, если установка производится в местах общего пользования.

Обозначение степеней защиты расшифровывается следующим образом:

первая цифра (там, где указан «Х») – показывает, насколько присутствует защита от пылевых частиц. В случае с ванной комнатой такой параметр неважен, потому не указывается.
вторая цифра – это уровень защищенности от капельной влаги.
