Топ-5 газгольдеров для частного дома
Разберем подробнее, какие производители газовых емкостей завоевали наибольшее доверие и чья продукция имеет высокое качество и длительный срок службы.
VPS
Чешская компания-производитель. Начало деятельности – 1953 год. Специализация — работа с любыми видами технологий, которые используют сжиженный углеводородный газ. На российском рынке компания с 2002 году.
Фото: газовые ёмкости «VPS»
В ассортименте горизонтальные резервуары объемом от 2700 до 10000 л, что позволяет обслуживать котлы при мощности от 25 до 85 кВт.
Сверху стальной корпус покрыт защитной эпоксидной пленкой. Рабочий диапазон температур газгольдера составляет от -40 до +40 градусов.

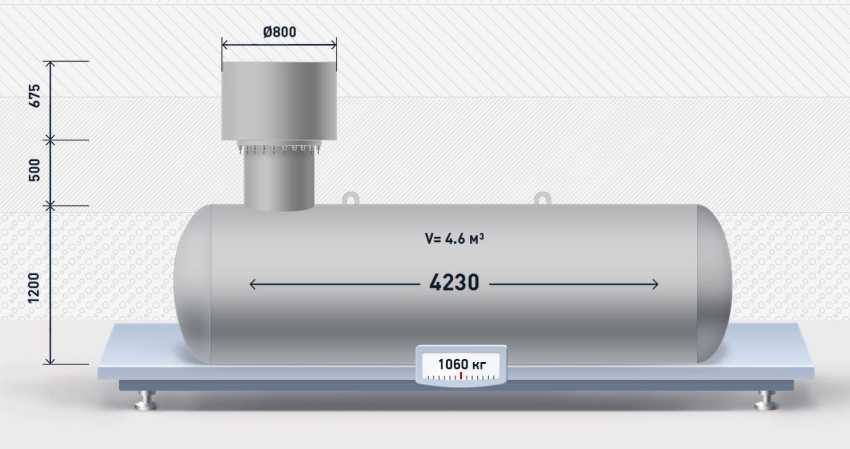

В производство запущены цистерны с двумя типами горловин:
- 80 см – суровый климат;
- 60 см – для более мягких, европейских условий эксплуатации.
Длина патрубков достигает 50 см.
Вся продукция соответствует европейским нормативам качества, имеет сертификат качества и паспорт изделия с русским переводом. Средняя цена на газгольдеры VRS – от 290000 рублей и выше.
«Медведь» (Россия)
Отечественная компания, которая считается одной из лучших на российском рынке газгольдеров. Производственные мощности расположены в Клину, Московской области. Осуществляют доставку во все регионы страны. Продукция всегда есть на складе. Ассортимент включает более 10 моделей резервуаров разного объема с возможностью как наземной, так и подземной установки. Есть в наличии и мобильные газгольдеры.
Фото: газгольдеры «Медведь»
Для изготовления применяется сталь 09Г2С. Минимальная толщина 5 мм. Дно резервуара производится с использованием технологии горячего штампа. Запорная арматура немецкого производителя GOK. Перед покраской все емкости обрабатывают дробеструйным способом, чтобы убрать шероховатости. Комплектуется изделие патрубками длиной до 65 см. Срок службы газгольдера по паспорту – 35 лет. Соответствует ГОСТ 8713-79. Весь ассортимент имеет сертификаты качества с полноценным гарантийным обслуживанием.
Емкость в 600 л обойдется примерно в 60000 рублей, в 5700 л – 210000 рублей.
«Шельф» (Россия)
Российская компания существует уже 14 лет. Производственные мощности находятся в Ростове-на-Дону. Компания делает емкости, в которых можно хранить сжиженный углеводородный газ.
Фото: газовая станция «Shelf»
Для бытовых целей производится 7 типов цистерн объемом 2700–10000 л.
Срок службы по паспорту – от 20 лет. Материал корпуса – низкоуглеродистая сталь со специальными легирующими добавками. Сверху нанесено полимерное антикоррозийное покрытие. Высота патрубков – 50 см. Продукция компания хорошо показала себя даже при эксплуатации в суровых климатических условиях.
Цены на их газовые цистерны – 170000–390000 рублей.
FAS
Совместное производство России и Германии. Компания на рынке уже 10 лет. Объем выпускаемых резервуаров – 2700–20000 л. Материал – сталь типа 09Г2С. Минимальная толщина металла – 6,6 мм.
Фото: резервуары для газа «FAS»
Запорная арматура от компании REGO. Защитное покрытие корпуса – Permacor. Срок эксплуатации по паспорту – 30 лет. Весь ассортимент соответствует действующим нормативам качества. Цены колеблются в зависимости от типа, объема, комплектации и в среднем составляют 250000–850000 рублей.
Dages
Это российско-немецкая компания, хотя производственные мощности сосредоточены в Чехии. В России компания известна уже больше 10 лет.
Фото: газгольдеры от российско-немецкой компании «Dages»
Выпускает емкости объемом 2700–10000 л.
Газгольдеры рассчитаны больше на промышленные масштабы. Для бытового применения количество моделей ограничено.
Модель типа «Росстандарт-1» подходит для местностей с высоким уровнем грунтовых вод. Корпус покрыт полимерно-эпоксидным защитным слоем.
Заявленный срок эксплуатации – 30 лет.
Их продукция стоит примерно 200000–380000 рублей.
Особенности газгольдерного (сжиженного) топлива
Газгольдер (GasHolder) – это банальный резервуар для хранения газа (пропана + бутана). Туда он закачивается в сжиженном виде. Потом постепенно эта “жидкость” переходит в газообразное состояние, поднимая давление в емкости. И уже за счет высокого давления газ выдавливается из резервуара в трубы для подачи в дом.
Использование в газгольдерах пропана и бутана обусловлено наличием этих газов в достаточно больших объемах и простоте технологии их сжижения
По сути, бутан и пропан – это побочные компоненты, остающиеся после выделения метана из поднятого из недр «природного газа». Их доля в выкачанной из земли смеси нередко достигает 30%.
Плюс они же образуются при переработке попутного газа, который выходит из скважин вместе с нефтью. Их приходится либо сжигать в факелах на месторождении, либо искать способы применения в энергетике.
Газгольдеры могут быть применены для хранения различных газов. Но для автономного газоснабжения частных домов принято использовать оборудование, рассчитанное на пропан-бутановую смесь. Ее еще называют сжиженным углеводородным газом (СУГ). Заниматься сжижением метана для закачки в подобные бытовые емкости слишком дорого и невыгодно.
Смесь сжиженного пропана с бутаном (СУГ) различается на:
- зимнюю;
- летнюю.
Бутан дешевле пропана. Но он быстрее замерзает при отрицательных атмосферных температурах, поэтому в зимнюю смесь его добавляют в меньших долях. Зимой СУГ стоит дороже не из-за желания энергетиков заработать побольше, а из-за технологической необходимости увеличивать в нем процентное содержание дорогостоящего пропана.
Однако закупать сжиженный газ летом впрок не стоит. В зимний период при сильных морозах летний состав может “замерзнуть”. В лед он не превратится, а вот переходить из жидкого состояния в газообразное станет в меньших объемах.
Емкость газгольдера обычно рассчитывают так, чтобы углеводородного газа в нем хватало на полгода бесперебойной работы всего установленного в коттедже газового оборудования
Газгольдеры бывают вертикальными и горизонтальными, а также подразделяются на:
- подземные;
- надземные.
В российских климатических условиях рекомендуется монтировать только подземный вариант. При низких температурах на улице сжиженный пропан-бутан начинает менее эффективно испаряться.
Легче вырыть глубокий котлован, чтобы дно газгольдера оказалось ниже уровня промерзания грунтов на участке. Утеплять и искусственно поддерживать в емкости нужные для испарения температурные параметры, устанавливая специальные испарители, выходит дороже.
Некоторые “специалисты” утверждают, что вертикальные газгольдеры в сравнении с горизонтальными аналогами имеют более низкие показатели тепловой отдачи. Зеркало испарения внутри них гораздо меньше. И это действительно так. Меньше площадь жидкости сверху – меньше ее испаряется.
Однако в вертикальных резервуарах СУГ процесс испарения протекает с несколько более высокой скоростью, что полностью компенсирует меньший размер «зеркала». Результат в итоге получается практически одинаковым. Не зря же в Скандинавии, где климат во многом схож с российским, предпочитают монтировать газгольдерные емкости как раз в вертикальном исполнении.
Критерии выбора: на что обратить внимание
Покупая хранилище газа, определяют его тип и размер, учитывая все нюансы.
Конструктивные особенности тоже играют роль
Например, при желании установить подземный бак нужно обратить внимание на наличие горловины, позволяющей опустить газгольдер ниже уровня промерзания грунта. А отсутствие опорных «лап» приведет к плохому закреплению оборудования и постепенной деформации днища
Объем бака
Одним из основных параметров хранилища является его объем. Правильный расчет этого показателя позволяет отапливать дом площадью 150 м², заправляя бак 1-2 раза в год.
Объем бака может составлять от 2,5 до 20 м³. Необходимая величина зависит от размера дома, количества подключенных устройств и потребляемого количества топлива. В среднем в теплых районах страны расходуется 25-30 л газа на 1 м² площади дома. Можно исходить из мощности отопительного котла: на 1 кВт приходится около 100 л газа в год.
Посчитать оптимальный объем поможет таблица:
| Площадь дома, м² | Объем газгольдера, л |
|---|---|
| 150 | 2 700 |
| 250 | 4 800 |
| 400 | 6 400 |
| 600 | 9 100 |
| 800 | 10 000 |
| 1000 | 10 650 |
| Более 1000 | 20 000 |
Чаще всего применяются газгольдеры объемом 5 м³, т.е. 5000 л. Пользователи оборудования отмечают, что расход топлива для обогрева зависит от погодных условий зимой. Иногда при размерах дома в 150 м² общегодовое потребление газа составляло 1500 л, а максимально — 3000-3500 л.
Прочность
Прочность конструкции обеспечивается за счет толстых многослойных стенок из металлических листов, обработанных антикоррозионным составом. Стенки резервуара изготавливают из прочной конструкционной стали толщиной 6-12 мм. Сварные швы тщательно прорабатывают, чтобы емкость по ним не разошлась. Кроме того, хранилища, предназначенные для эксплуатации при низких температурах (ниже -40 °С), дополнительно укрепляют внутренними перегородками.
Коррозийная устойчивость
Для того чтобы емкость не ржавела, все слои металла обрабатывают специальными антикоррозионными составами — битумными, эпоксидными, полиуретановыми. Первый вариант самый дешевый, но наименее долговечный. Эпоксидное покрытие прослужит очень долго, если его не повредить (оно хрупкое и скалывается при малейших ударах). Полиуретан — долговечный и устойчивый к механическим повреждениям.
Качество запорно-предохранительной арматуры и других компонентов заправочной системы
Запорно-предохранительная арматура и другие компоненты заправочной системы должны исключать утечки газа, быть механически прочными даже при минусовой температуре и коррозионностойкими.
Принцип хранения топлива
Топливо может храниться в баке с постоянным или переменным объемом. В первом случае газ находится под давлением, а во втором — его объем изменяется в зависимости от количества использованного топлива. Современные устройства выдерживают повышенное давление, поэтому возможен любой вариант газгольдера. Чаще всего сегодня используют емкости с постоянным объемом.
Площадь дома
При покупке хранилища газа не стоит покупать бак, не учитывая площади отопления. Если резервуар будет намного больше, чем нужно для обогрева всего дома в течение года, за него придется переплачивать. При недостаточной емкости его нужно будет часто заправлять.

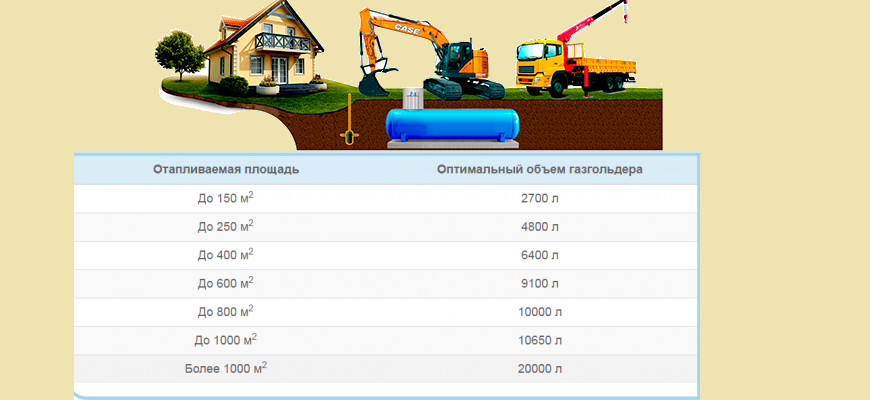

Таблица для расчета отапливаемой площади и оптимального размера газгольдера.
Способ установки
На дачах, которые используются только в летнее время, можно сократить расходы и место на участке, установив вертикальный наземный резервуар, а при необходимости — увеличить площадь испарения, установить специальное устройство.
Для круглогодичного отопления целесообразнее установить горизонтальный подземный бак, углубив его так, чтобы газ не промерзал. Если прочность грунта или другие причины не позволяют использовать подземное хранилище, можно использовать наземный газгольдер, утеплив его. Но даже в этом случае, возможно, придется дополнительно установить испаритель.
Экономическая целесообразность
Экономически целесообразно даже для самых маленьких объектов использовать резервуар емкостью не менее 2700 л, несмотря на то что расчет показал меньшее значение. Стоимость создания газовой системы из-за этого возрастет незначительно, а заправлять газгольдер придется реже.
Устройство горловин
На сегодняшний день предлагается три стандарта. Выбор зависит от особенностей грунта, в который будет установлена емкость.
- Евростандарт . Низкая горловина и мультиклапан (все клапаны на одном патрубке). Для песчаных грунтов с низкими грунтовыми водами и малой глубиной промерзания. Преимущества: стоит недорого. Недостатки: не предназначен для глинистых и насыщенных грунтов.
- Российский стандарт . Высокая горловина. Для глинистых и обводненных грунтов с большой глубиной промерзания. Преимущества: нет риска затопления. Недостатки: стоит дороже, плюс большие затраты при монтаже.
- Евростандарт+ . Низкая горловина и высокие патрубки. Преимущества: те же, что и у российского ГОСТа. Недостатки: не подходит для подвижных и пучинистых грунтов, есть риск повреждения патрубков
Разновидности
По расположению в пространстве все газгольдеры классифицируют на:
- наземные;
- подземные.
Ввиду сурового российского климата газовые хранилища над землей располагают редко. Подземный вариант расположения обеспечивает хорошее испарение жидкого газа без применения дополнительных испарительных устройств даже в холодное время года из-за слабого промерзания почвы на глубине. Газгольдер должен закапываться на глубину не меньше 60-ти сантиметров от поверхности земли. Устанавливаться газгольдер должен краном-манипулятором на специально подготовленную бетонную плиту. Каждый сосуд должен быть покрыт специальным защитным покрытием против электрохимической коррозии. В самом нижнем участке газовой трубы, идущей от емкости к дому, должен находиться конденсатосборник, собирающий жидкость, которая образуется в момент испарения газа.
По типу конструкции все газгольдеры можно разделить на:
- вертикальные;
- горизонтальные;
- мобильные (передвижные).

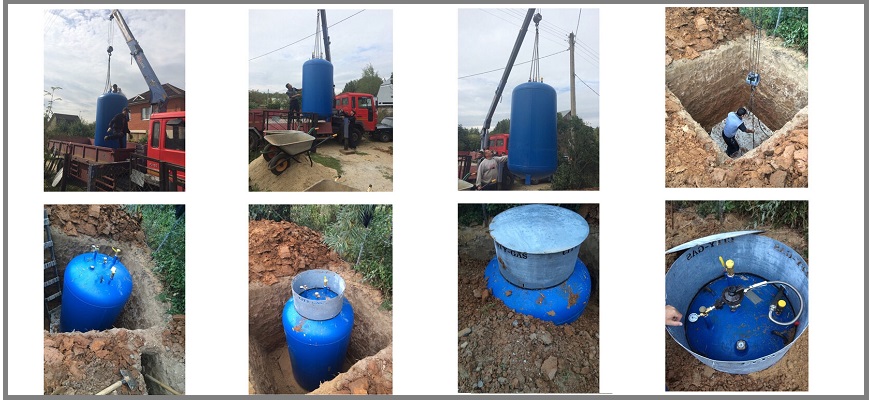

Емкости, залегающие в земле вертикально, имеют гораздо меньшую площадь испарения, чем горизонтальные сосуды. Именно этим объясняется широкое распространение горизонтальных газгольдеров. В некоторых случаях вертикальные газгольдеры устанавливают попарно для увеличения поверхности испарения. В ряду всех газгольдеров отдельно стоят передвижные газовые хранилища. Мобильный газгольдер – небольшой резервуар для газа (его объем обычно составляет 500 л), снабженный системой подогрева. Такую емкость удобно заправлять и можно всегда доставить в любое место, не оборудованное газовой системой.7
Общие сведения
Газгольдер представляет собой хранилище для сжиженной смеси пропана и бутана. Но функции его несколько шире – он одновременно позволяет преобразовывать жидкое топливо в газообразное и подавать его под необходимым стабильным давлением. Внутри резервуара газ испаряется с поверхности зеркала жидкости, превращаясь в топливо, пригодное для использования потребителем.
Если требуется обустроить эффективную автономную отопительную систему можно установить газгольдер для частного дома, для многоквартирных построек, сооружений производственного назначения. Выбирая станцию газообеспечения, ориентируются на расчетный объем потребления топлива, размеры и особенности участка, где предстоит установить ёмкость
Также важно обратить внимание на конструктивные особенности резервуара – они влияют на эффективность работы станции
Подземные газгольдеры
Что нужно знать, прежде чем купить газгольдер: особенности и критерии выбора
Чтобы не ошибиться в выборе и приобрести модель, которая будет подходить по всем параметрам, рассмотрим основные критерии, по которым необходимо делать выбор.
Прочность. Из-за того, что газ, который находится внутри газгольдера, образует испарения, давление внутри емкости всегда повышенное. Для того чтобы стенки бака могли противостоять такому напору, их толщина должна быть в пределах 6-12 мм. В качестве материала для изготовления используют прочную конструкционную сталь. Все сварные швы обязательно проходят дополнительную обработку, чтобы избежать расхождения емкости по линии стыков. А в случае использования резервуаров в условиях очень низких температур (ниже -40°С), делают еще и дополнительное укрепление при помощи внутренних перегородок.
При приобретении газгольдера необходимо учитывать его технические характеристики.
Второй важный аспект – устойчивость емкости к коррозии. Учитывая тот факт, что газгольдер будет находиться под землей не один год и даже десятилетия, он должен быть максимально устойчив к воздействию любых внешних факторов. Для того чтобы сталь не поддавалась коррозии, её покрывают специальным составом, например, полиуретановым, битумным или эпоксидным.
Какой из вариантов лучше всего выбрать? Битумное покрытие стоит дешевле остальных, однако и служит оно относительно недолго. Эпоксидное обеспечивает надежную многолетнюю защиту, но при условии сохранения его целостности. А с учетом того, что оно довольно хрупкое и скалывается даже от малейших ударов, это может быть непросто. Самым надежным считается полиуретановое покрытие, так как оно очень устойчиво к механическим воздействиям.
Еще одна важна мера для предотвращения коррозийных процессов – электрохимическая защита. Такие устройства могут быть «активные» и «пассивные». В первом случае используются станции катодной защиты, а во втором – анодно-катодные системы. И те и другие призваны компенсировать недостатки и повреждения, а также увеличить эксплуатационный срок газгольдера.

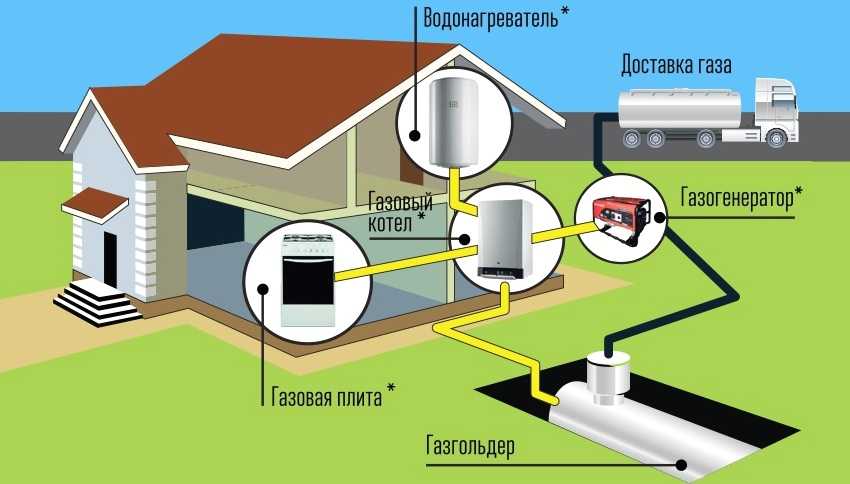

Схема газоснабжения частного дома с использованием газгольдера.
Стоит обратить внимание на качество запорно-предохранительной арматуры, а также заправочных элементов резервуара, так как этот фактор во многом определяет надежность газгольдера. Ваша задача убедиться, что все элементы прочные, не имеют повреждений, устойчивы к коррозии и воздействию низких температур
Важность этого параметра сложно недооценить, так как именно он становится решающим, когда речь идет об отсутствии утечек газа
Важность этого параметра сложно недооценить, так как именно он становится решающим, когда речь идет об отсутствии утечек газа
Правила выбора газгольдера
Производители предлагают наземные, подземные и мобильные газгольдеры. Учитывая климатические условия в стране, загородный дом для постоянного проживания следует оснащать именно подземной емкостью. В наземной при отрицательных температурах процесс регазификации замедляется, что приводит к перебоям в работе котельного оборудования и газовых водонагревателей.
Существует возможность выбрать вертикальный или горизонтальный газгольдер. Первый вариант более предпочтителен для небольших по размеру загородных участков. Кроме того, такая компоновка отличается более равномерным процессом регазификации, в том числе и при снижении уровня сжиженного газа.
Лучший вариант — покупка у проверенных поставщиков и производителей, оказывающих весь комплекс услуг по организации автономного газоснабжения. Такие компании помогут в разработке проекта, возьмут на себя доставку и монтаж газгольдера, обязательное периодическое техническое обслуживание оборудования и заправку сжиженным газом. Это позволит гарантировать безопасную эксплуатацию и более выгодные условия поставки топлива.
На участках с высоким уровнем грунтовых вод и предрасположенных к затоплению при сезонных паводках, необходимо устанавливать газгольдеры с максимально высокой горловиной. Это позволит предотвратить затопление редукционной группы и запорной арматуры.
Основной параметр выбора — объем резервуара. Подбирать следует так, чтобы уменьшить количество требуемых заправок. Экономия при покупке небольшого газгольдера приводит к существенному увеличению текущих расходов.
Следует учитывать, что емкость может быть заполнена только на 85% от общего объема. Расчет оптимальной вместительности основан на среднегодовом расходе газа на квадратный метр площади дома, он составляет 22–24 литра. Средние значения емкости для отопления дома в зависимости от площади следующие:
- До 100 м2 — достаточно 2–3 тысяч кубометров.
- До 150 м2 — необходимо 3,5–4,5 тысяч кубометров
- До 200 м2 — потребуется 5–6 тысяч кубометров.
- До 300 м2 — необходим резервуар не менее 8–9 тысяч кубометров.
В этом случае будет достаточно 1-2 заправок в год, что позволит сократить расходы на заправку.
Монтаж оборудования: главные правила
Устанавливать газгольдер имеют право только специализированные газовые компании, имеющие лицензию на работы по монтажу такого оборудования. Они руководствуются правилами СНиП 42-01- 2002 в последней редакции и производят монтаж под ключ.
Подготовительные мероприятия
Перед установкой резервуара нужно определить место, где будет располагаться оборудование. Для этого лучше воспользоваться планом участка с указанием проложенных коммуникаций.
Этапы выполнения работ

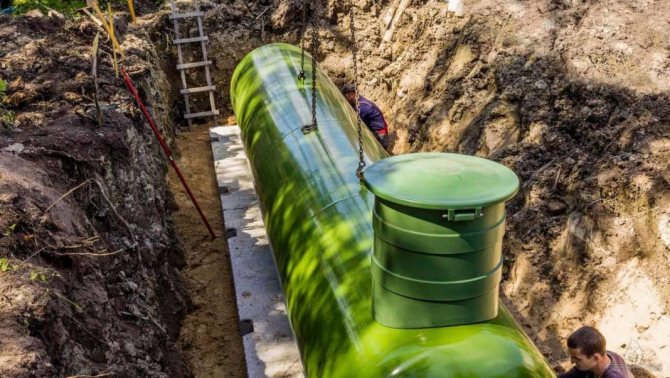

Установка подземного газгольдера производится в несколько этапов:
- Земляные работы. Разработка грунта производится на 0,5 м больше размеров резервуара, с учетом расположения емкости ниже 60 см от уровня земли. На дне котлована устраивают песчаную подушку.
- От котлована под наклоном 5° к уровню земли выкапывают траншеи для отводящего трубопровода.
- На песчаную подушку котлована укладывают бетонную плиту. Она должна учитывать расположение «лап». Каждая модель резервуара предполагает различное размещение опор.
- На бетонную плиту аккуратно опускают. Его «лапы» прикручивают винтами к крепежным элементам фундамента.
- Хранилище располагают строго горизонтально, во избежание ошибок уровнемера. Для соблюдения правильного положения дополнительно резервуар может закрепляться стропами.
- Прокладывают трубопровод, соединяющий с котельной.
- Подземный бак и траншеи засыпают песком и землей, оставляя горловину выступающей на 20-30 см над уровнем земли.
Технология установки подземного газгольдера на участке.
Правила размещения
Резервуар, предназначенный для обогрева дома, по отношению к остальным объектам размещают на определенном расстоянии:
- от десяти метров – к жилым зданиям;
- от двух метров – к заглубленным фундаментным основаниям других объектов;
- расстояния до ограждений участка не определены.
Территория, отведенная под установку газгольдера, должна отличаться ровностью поверхности. По завершению монтажных работ и засыпки газгольдера, ее не бетонируют, не укладывают тротуарную плитку, не засаживают зелеными насаждениями.
Лучше всего расположить газгольдер возле ворот, чтобы обеспечить удобный подъезд для транспорта, осуществляющего его заправку. Но соблюдать такое требование необязательно, потому что современные газозаправщики способны подавать газ на расстояния от сорока метров.
Как только будут выданы технические условия на монтаж и необходимые чертежи, начинается рытье котлована. Стенки его должны быть пологими, глубина – не менее 1.9 м, ширина – 2 м. Параметры длины зависят от самого газгольдера и могут составлять:
- 5 м – для установок на 4 850 л;
- 7 м – под емкости на 6 400 л;
- 10 м – для резервуаров на 9 200 л.
На дне котлована в обязательном порядке устраивается тридцатисантиметровая песчаная подушка, а если грунтовые воды протекают близко к поверхности, то к ней следует добавить еще и слой щебенки.
Действующий нормы на установку газгольдера гласят:
- от верхней точки резервуара до поверхности земли должна оставаться глубина не менее шестидесяти сантиметров;
- при установке используются опорные лапы, находящиеся в комплекте самой конструкции;
- установка может выполняться на полнотелую бетонную плиту, толщина которой начинается от 16 см;
- арматура газгольдера должна располагаться над поверхностью земли, для дозаправки к горловине должен быть предусмотрен свободный доступ с любой стороны;
- шильдик с необходимой информацией по газгольдеру устанавливается над поверхностью земли.
Установка газгольдера для частного дома Заключительным этапом монтажных работ считается засыпка емкости по всему периметру песком, который обеспечит отвод талых вод в нижние грунтовые слои.
Газгольдер в обязательном порядке оснащается электрохимической антикоррозийной защитой.

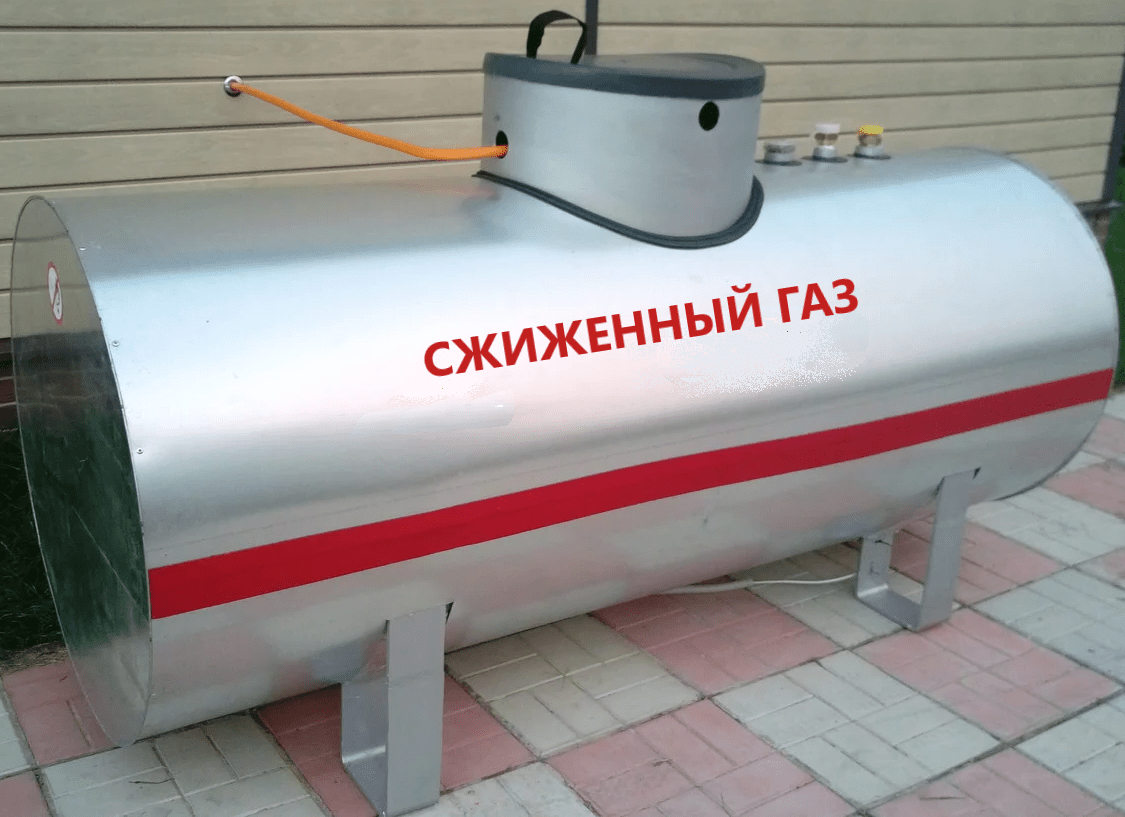

Наземные газгольдеры
По своим характеристикам такие резервуары являются оптимальным вариантом обустройства для дачи или загородного дома источника топлива с возможностью всесезонного обеспечения работы бойлеров и котлов. Расположение в удобной точке участка позволяет без проблем подключить устройство к домашним коммуникациям.
Что представляет собой наземный газгольдер
Подобная емкость изготавливается с соблюдением ряда технологических норм:
- нанесение специальных покрытий и максимальная защита конструкции в процессе хранения газообразных веществ;
- антикоррозийные добавки в составе стальных низкоуглеродистых сплавов, которые являются материалом для корпуса;
- наружный газгольдер имеет специальные устройства, позволяющие осуществлять контроль за уровнем наполнения;
- многие производители обеспечивают свою продукцию средствами автоматики для удобного режима управления газопотребляющим оборудованием.
Тщательный расчет использования сезонного объема поможет определиться с выбором оптимального варианта.
Обычно для бытовых нужд устанавливаются модификации с диапазоном вместимости 100-5000 литров. При нерегулярном потреблении вполне достаточно газгольдера в 500 л. А вот полноценное отопление среднего по площади коттеджа потребует от 3000 до 5000 литров. На практике за единицу расчета дома до 200 м2 берется следующая величина – на 1 кв. м 20 литров, что за сезон составляет около 4000 л.
Подобная конструкция сможет сохранить обширный спектр воздушных и газообразных смесей. При необходимости это и сжиженный газ, и испарения нефти. Для бытовых нужд стандартным вариантом считается смесь бутана с пропаном. Обычно заправку делают из расчета годового пользования методом нагнетания в емкость через шланг с насосом.
Разновидности конструкций
Практически любой уличный газгольдер относится к одному из двух типов с учетом способа содержания топлива:
- хранилища переменного объема обладает свойством изменения вместимости внутреннего резервуара благодаря наличию водяных мембранных сосудов с контрольным колоколом, поднимающимся при увеличении содержания газа;
- постоянный объем присущ стандартным бытовым газгольдерам с параметрами давления 1,8 МПа.
Различия существуют и в конструкциях в зависимости от особенностей конфигурации и места установки. Наземные модели обычно относятся к горизонтальному или вертикальному варианту. Передвижные емкости применяются на отдаленных строительных площадках и на промышленных объектах.
Преимущества и недостатки
С испарением бутана в зимнее время справится высокая горловина испарителя или повышенное содержание в смеси малочувствительного к скачкам температуры пропана.
Правильно выбранный качественный наземный вариант емкости полностью обеспечит дом горячим водоснабжением и теплом. Таким способом легко справиться с проблемой невозможности подключения к центральным магистралям газа.
