Как выбрать правильные фитинги для труб РЕХ – виды и секреты монтажа

Как выбрать соединительные детали

Выбирая фитинги необходимо, в первую очередь, ориентироваться на диаметр металлопластиковых труб, который может составлять 16-63 мм (имеется в виду внешний диаметр, включающий толщину стенок – 2-3мм). Для разводки внутри помещения чаще используются трубы и соединительные элементы диаметром 16-32 мм.

Также заранее стоит продумать вопрос о креплении металлопластикового трубопровода в случае его открытой прокладки. Для закрепления на стенах применяются металлические хомуты или скобы, но самым практичным, экономичным и эстетически привлекательным вариантом станет использование легких пластиковых клипс. Эти элементы хорошо сочетаются по цвету с телом трубы, монтируются на один саморез и прочно удерживают трубопровод.

Рекомендуем ознакомиться: Использование компрессионных фитингов при монтаже трубопроводов

Разновидности фитингов для металлопластиковых изделий

Виды фитингов для металлопластиковых труб существуют разные. Например:

• прямые устройства – они могут оснащаться переходом на внутреннюю или наружную резьбу;
• тройники, данные виды также оснащаются переходом на внутреннюю или наружную резьбу;
• тройники с креплениями, которые называют розетками;
• угольники, эти виды так же имеют крепление;
• крестовины.

Рассматривая виды данных фасонных элементов, важно отметить, что все они отличаются одним важным недостатком – высокой стоимостью. Она поднимается с увеличением объема изделия

Для водопроводной системы чаще всего ставят муфты на 16 и 20 мм.

В сравнении другими фасонными элементами их стоимость самая низкая. Но, в отопительной магистрали применяют изделия с объемом от 32 до 40 мм. И стоят такие виды куда дороже, чем предыдущие виды.

Преимущества полипропиленовых труб

Такие стройматериалы имеют достаточно преимуществ перед аналогичными изделиями. К достоинствам относятся такие показатели:

1. Долговечность службы. Производители указывают гарантийный срок эксплуатации 50 лет, но это при условии работы при нормальной температуре и давлении;
2. Легкость монтажа. Для установки нет необходимости привлекать специалистов, все можно сделать своими руками. Для работы нужен минимальный набор инструментов и комплектующих;
3. Такие трубы не нуждаются в покраске и дополнительном ремонте на протяжении всего срока службы;
4. Не подвержены воздействию коррозии и грибка;
5. На внутренних стенках не образуется известковый налет, который со временем уменьшает пропускную способность изделия;

   Закрепление трубы

6. При замерзании жидкости внутри трубопровода такой материал не лопается и не деформируется;
7. Достаточно лояльная цена.

Стыковка стальной трубы с полипропиленовой

При монтаже отопления или водопровода встречаются участки, на которых требуется стыковка металла и пластика. Соединение полипропиленовой трубы и металлической происходит при использовании специальных переходников. Этот фитинг имеет с одной стороны гладкое отверстие для пластика, а с другой — металлическую вставку с резьбой. Полипропиленовая труба подсоединяется свариванием, а металлическая прикручивается ключом. Полученный стык не имеет прочности сварного, но послужит долгий срок.

Соединение с металлической трубой

Самостоятельная установка водопровода или отопления из полипропиленовых труб вполне исполнимое задание. Для его реализации необходимо неукоснительно соблюдать инструкции по использованию сварочного аппарата для пластика и технологию монтажа. Чтобы лучше понять все нюансы процесса стоит посмотреть видео, в котором опытные монтажники делятся опытом.

Сварное соединение

Если вы задумались над тем, как соединить полипропиленовую трубу с полипропиленовой, то можно воспользоваться сварным методом

Однако важно учесть, что соединение будет неразъемным. При плавлении молекулы одной детали перемещаются в другую, происходит диффузия

От нагревания сварочным электрическим аппаратом детали органично соединяются между собой, ведь имеют одинаковый химический состав.

Для проведения работ следует подготовить:

• паяльник;
• аппарат для сварки;
• полипропиленовые фитинги и трубы;

Помимо перечисленных инструментов и материалов, следует подготовить ножовку или ножницы по металлу, рулетку, соединительные муфты по типу кранов, углов и трубы

Важно запастись фум-лентой. Что касается аппарата для сварки, то он будет состоять из нагревательного элемента и сварочных насадок, диаметр которых изменяется в пределах от 16 до 40 мм

Как только индикатор погаснет, вы можете приступать к работам, ведь это станет сигналом того, что достигнута нужная температура в 260 °С. На это уйдет примерно 15 минут. Если отмечается минусовая температура окружающей среды, то от работ по сварке нужно отказаться. При необходимости сваривания труб, диаметр которых составляет 60 мм, следует воспользоваться методом раструбной сварки. Для более внушительного диаметра подходит стыковая сварка, которая не предполагает использования дополнительных деталей.

Свойства и популярность

Сшитый полиэтилен обладает уникальным набором свойств, которые обусловил его широкое распространение. Среди них специалисты отмечают:

• механическую прочность – PEX трубы могут работать в условиях давлений до 20 атмосфер;
• прочность на растяжение;
• прочность усталостную – материал сохраняет механические свойства даже в условиях длительного воздействия предельно допустимых температур;
• устойчивость к износу;
• эффект «памяти формы», благодаря которым, материал обладает свойствами термоусадки и способностью восстановления формы после деформации;
• комбинацию гибкости и упругости, которых вполне, достаточно, для успешного решения задач прокладки и монтажа (пластиковых труб для водопровода своими руками);
• стойкость к коррозии;
• невосприимчивость к воздействиям большинства агрессивных химических веществ и биологическому разложению.

Одно из достоинств сшитого полиэтилена, благодаря которому, он нашел применение в системах отопления (особенно низкотемпературного, типа «теплый пол» — расстояние между трубами узнаете здесь) – хорошая теплоотдача.

При этом большинство труб выполняются из материала, который из-за невысоких значений коэффициента теплового расширения не требует армирования или применения специальных методов укладки.

Форма выпуска труб из сшитого полиэтилена – бухты различной длины.

Соответственно, при монтаже магистралей (про мини-канализационные насосные станции написано здесь) количество соединений составляет только необходимый минимум.

Однако, даже в этом случае соединения являются одним из главных факторов, от которого зависит надежность системы. Определяющим в этом отношении становится технология соединений.

Монтаж

Обзор пластиковых шаровых кранов для полиэтиленовых ПВХ и ПНД труб

Фитинги из рассматриваемого материала могут быть разных форм. Популярными являются углы (отводы), заглушки, крестовины, тройники.

По принципу установки можно выделить компрессионные фитинги для сшитого полиэтилена и пресс-фитинги. Ими можно сделать разъёмные и неразъёмные соединения соответственно.

Вы решили использовать сшитый полиэтилен как главный материал при монтаже отопительной системы? Тогда фитинги и трубы стоит использовать одной компании-изготовителя. В противном случае изделия разных производителей могут не подойти друг другу. И хотя вы можете не заметить разницу на первый взгляд, но во время работы могут появиться протечки.

Установка компрессионных фитингов

Стоит сказать, что данные элементы представляют собой разборную конструкцию. Чтобы не возникло протечек, вкладыш из пластика сдавливают воздействием накидной гайки.

Установка фитингов компрессионного типа выполняется без специального оборудования следующим образом:

1. Вначале нужно обрезать край трубы минимум на 5 см. Это делается потому, что трубный торец из СП при длительном хранении может утрачивать некоторые эксплуатационные свойства.
2. Отрезать изделие можно болгаркой либо простой ножовкой по металлу. Линия реза должна быть перпендикулярной продольной оси трубы. На торце нужно снять фаску, что облегчит установку водопровода. Не должно быть заусениц. Если требуется, можно использовать наждачную бумагу для удаления неровностей.
3. На трубу устанавливается накидная гайка, гильза, иногда используют и резервное кольцо уплотнения. Кольцо монтируется на торце сегмента соединения.
4. Теперь труба вставляется в фитинг и крепится накидная гайка. Для герметичности будет достаточно закрутить всё вручную. Если есть необходимость, можно взять разводной ключ, только в этом случае не применяйте излишнюю силу.

Фитинг компрессионный для труб PEX 20х2,0х3/4 STOUT

Установка пресс-фитингов

Такие изделия устанавливаются немного по-другому. Пресс-фитинги подразумевают получение неразъёмных соединений, которые отличаются высокой прочностью и долгим сроком службы. Поэтому их можно использовать при монтаже систем с высоким давлением.

Расширительный инструмент для труб из сшитого полиэтилена PEX

Монтаж проводится поэтапно:

1. Сначала подготавливаются трубы. Так же, как и при установке фитингов компрессионного типа.
2. На трубу крепится неразрезанная гильза.
3. Для установки нужно сделать трубные края немного шире. Это можно сделать при помощи специального расширителя и необходимой его насадки.
4. Рукояти расширителя сводятся и закрепляются в данном положении пару секунд.
5. Потом устройство достаётся, а в трубу помещается штуцер фитинга подсоединения. Так как материал обладает эластичностью, то труба из СП стремится принять прежнюю форму и крепко обжимает поверхность штуцера – и уже через непродолжительное время снять элемент почти невозможно.
6. Гильза занимает рабочее положение – передвигается на трубу над соединительным штуцером фитинга.
7. На завершающем этапе проводится обжим гильзы с применением специального пресс-оборудования.

Пресс-фитинг тройник Valtec

https://youtube.com/watch?v=XhNKqi2-tHM

Как вы убедились, установка фитингов из сшитого полиэтилена в любом из случаев не представляет сложности, поэтому это под руку даже новичку.

Профессионалы советуют при покупке фитингов и труб из сшитого полиэтилена рассмотреть компанию Rehau (Рехау). Изделия данного производителя высококачественные и отличаются долгим сроком службы. Однако и продукция других популярных изготовителей зачастую не уступают по качественным характеристикам, а некоторые модели могут обойтись вам даже дешевле.

Сшитый полиэтилен – это на данное время лучший материал для прокладки водопровода, а компрессионные фитинги – это лучшее решение для хорошей герметизации трубных стыков. По сравнению с другими изделиями, медными или пластиковыми, система из СП характеризуется высоким качеством и практичностью в монтаже. Высокая цена за фитинги для сшитого полиэтилена быстро окупается стойкостью к износу и продолжительному эксплуатационному периоду.

Достоинства металлопластиковых изделий

Широкое распространение металлопластиковых труб обусловлено немалым количеством положительных качеств, присущих данному материалу. Например, в отличие от стальных и чугунных труб, металлопластиковые изделия совершенно не подвержены коррозии и отлично выдерживают воздействие химически активных веществ.

Еще одним немаловажным достоинством является простота монтажа и сборки. Для установки трубопровода из металлопластиковых труб потребуются, кроме самих труб, только накидные ключи, подходящие фитинги и минимум знаний о том, как соединить все части системы воедино.

Если говорить о фитингах, то нельзя не отметить достаточно высокую ремонтопригодность, причем это касается всех видов – например, резьбовые фитинги для металлопластиковых труб в простоте замены не уступают деталям других типов. Эти элементы очень легко устанавливаются и демонтируются при необходимости их замены – и все это при наличии минимума инструментов и опыта.

Монтаж

Для тех, кто не имеет представления, как осуществляется сборка труб, набираем в поисковике: «Монтаж металлопластиковых труб видео», смотрим его, и сразу все станет ясно.

Перед началом работ следует нарисовать схему расположения труб и установки сантехники или приборов отопления. Затем вымеряем трубу нужного размера, обрезаем. При помощи калибровщика выравниваем деформированный край, зачищаем его от заусениц и шероховатостей. Сделать это можно при помощи круглого напильника или заточенного сверла для работы с металлом.

Теперь берем компрессионный фитинг, раскручиваем. Снимаем гайку и зажимной хомут, надеваем их на трубу. Вставляем трубу в штуцер, тщательно выравниваем и опускаем зажимной хомут на место.

Теперь можно затянуть гайку. Сначала от руки, затем при помощи гаечного ключа, пока не услышим характерное потрескивание. Соединение готово.

Данный способ можно использовать, как монтаж водопровода из металлопластиковых труб открытого типа. Для отопления и прятанья в стены он не подходит.

Для отопления и водопроводных труб, которые будут замуровываться в стены, используем пресс-фитинг любого вида. Выполняется он следующим образом. Труба отмеряется, калибруется. На нее надеваем обжимную муфту, обрабатываем края от неровностей.

Вставляем в фитинг на который надет резиновый уплотнитель. Обжимаем муфту при помощи ручных или электрических клещей. На муфте появятся хорошо выраженные кольца. Имейте в виду, обжатие можно проводить только один раз. Если есть сомнения по правильности выполнения, заходим в интернет.

В любом поисковике набираем: «металлопластиковые трубы монтаж видео» и смотрим работу профессионалов.

Надвижной фитинг

Соединение с надвижным фитингом проводим так: трубу замеряем, обрезаем. Надеваем муфту. Зачищаем край трубы и обрабатываем его экспандером, развальцовуем. Надеваем трубу на штуцер фитинга.

Затем зажимаем гильзу в губках ручного или гидравлического пресса и спрессовуем на штуцер фитинга. Соединение готово. Принцип такого соединения прост. При надвигании напрессовочной муфты труба плотно прижимается к штуцеру фитинга, обеспечивая при этом надежное соединение.

Все три способа соединения можно посмотреть в интернете, набрав «соединение металлопластиковых труб видео». Кстати это будет полезно для тех, кто далек от мира сантехники, но есть огромное желание научиться этому.

Особенности нового вида фитингов

Ранее полимерные трубы монтировались между собой с помощью двух видов и пресс-фитинга. Обжимные (компрессионные) соединения не требуют затрат времени, для их установки нужно иметь только пару гаечных ключей. Но они представляют собой достаточно сложное устройство, требующее осмотра и подтяжки по крайней мере один раз в году. Корпус детали неустойчив к коррозии, бюджетные варианты часто выходят из строя. Поэтому их нельзя замуровывать в стены и бетонировать, также они требуют дополнительных затрат в процессе эксплуатации. Пресс-фитинги редко выходят из строя и не допускают протечек. Но корпус их также окисляется под воздействием влаги, а для монтажа требуется специальный дорогостоящий инструмент.

Что Желание быстро и надежно соединять пластиковые трубы подвело компании к разработке нового вида фитинга. В новых фитингах реализована идея надежного при соединении. Это первая попытка вытеснить с рынка соединения прессового и натяжного типа.

Новый вид фитинга является самофиксирующимся соединением. Перевод PUSH FIT означает: плотная посадка, или «просто втолкни». Для работы с ним не требуется дорогостоящий инструмент. Необходимы только калибратор для торцевой части трубы и ножницы для обрезки.

Несмотря на то, что на рынке эта разновидность фитингапоявилась не так давно, изделия уже прошли все необходимые лабораторные испытания и многосторонние исследования в производственных условиях.

Инструмент для работы

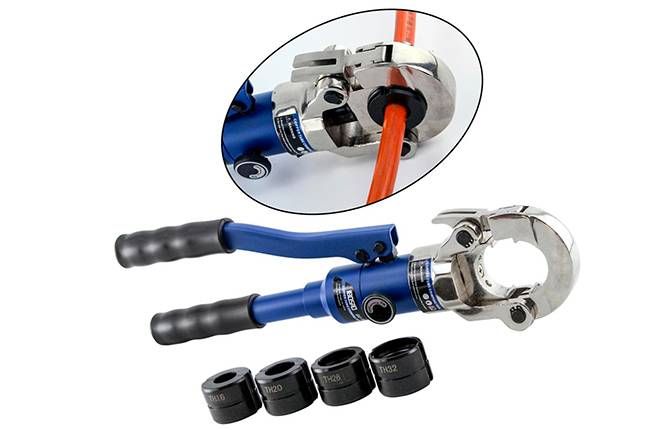

Пресс-клещи

При использовании пресс-фитинга нам понадобится специальный инструмент для монтажа металлопластиковых труб. Это пресс-клещи.

Они могут быть механическими или гидравлическими. Для каждого вида пресс-фитинга используются свои инструменты. Они отличаются по конструкции и способу действия. В остальном же какой-то специальный инструмент не требуется или его можно будет заменить подручными средствами.

Нам понадобится:

• Измерительная рулетка;
• Ножницы или ножовка по металлу для обрезки труб;
• Калибровщик (можно заменить круглым напильником соответствующего диаметра;
• Эспандер (для надвижного пресс-фитинга);
• Пресс для фитинга;
• Гаечный ключ.

В чём главные преимущества и особенности?

1. Наличие обратной усадки. Изделия способны сопротивляться высоким показателям давления, а после его длительного воздействия они возвращаются к первоначальной форме. Другие материалы со схожими параметрами просто растягиваются спустя некоторое время и приходят в негодность окончательно.
2. Повышенный показатель термостойкости. Такие трубы нормально работают при температурах до 120 градусов.

• Доступность цен.
• Способность сопротивляться замерзанию.
• Переносят высокие температуры и давления.
• Удобный монтаж.
• Небольшой вес.
• Высокий показатель шумоизоляции у Бир Пекс, Рехау и других фирм. Благодаря чему само помещение защищено от посторонних звуков. Всплески давления полностью поглощаются самой системой.
• Продолжительный срок эксплуатации вместе с высокой прочностью. О гниении и коррозии при работе с этим материалом можно забыть.
• Экологичность. Полиэтилен не выделяет вредных веществ, даже когда его сильно нагревают.
• Эластичность.

Пресс-фитинги что это такое

Выделяется несколько разновидностей пресс-фитингов, однако, они практически ничем не различаются. Любая деталь сконструирована из: Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

1. Корпуса. От этого элемента зависит тип устройства, он может быть сделан в форме угла, тройника или муфты. В качестве материалов изготовления для корпуса чаще всего выступают латунь или медь.
2. Гильзы. Это базисная составляющая фитинга, которая сделана из нержавейки. На поверхность гильзы монтируются колодки специального инструмента, предназначенного для обжима.
3. Клипсы. Эта деталь выглядит как кольцо из эластичного материала. Клипса предназначена для соединения гильзы и корпуса, а также выступает в качестве прокладки, которая защищает соединение от распространения гальванических токов.

Устройство неразъёмного пресс-фитинга Valtec

Технология монтажа

Виды монтажа	Технология	Особенности
Компрессионный монтаж	После подготовки труб необходимого размера на их концы надеваются соединительные гайки с резьбой и разрезное кольцо, после чего вставляется фитинг. С помощью гаечного ключа соединение фиксируется.	Подходит как для снабжения зданий холодной и горячей водой, так и для оборудования отопительных систем.
Монтаж с использованием специальных пресс-фитингов.	На конец трубы насаживается кольцеобразная пресс-гильза. Затем в трубу вставляется расширитель для увеличения диаметра до нужного размера, чтобы до упора надеть трубу на фитинг. Поверх соединения располагается пресс-гильза, за счет которой через определенный промежуток времени труба возвращает исходную до расширения форму и плотно обжимает фитинг.	Высокопрочное соединение, которое образует цельное монолитное соединение. Произвести демонтаж для последующего монтажа трубопроводной системы не получится.
Монтаж с помощью электросварки.	На срез надевается муфта под сварку с клеммами, к которым подключается сварочный аппарат, с помощью которого труба и муфта нагреваются до 170°С. После остывания образуется шов.	Соединение методом сварки требует наличия специального оборудования и хотя бы начальных навыков выполнения сварочных работ. Подходит для труб с давлением рабочей среды до 12 атм.

Преимущества и недостатки металлических обжимных соединений

В сравнении с другими типами соединений, обжимные конструкции имеют несколько преимуществ, главное из которых – возможность повторного использования. Благодаря тому, что конструкция имеет резьбовое соединение и прижимное кольцо, монтировать и демонтировать фитинг можно практически бесконечно.

Основная неисправность, которая может возникнуть по причине частого повторного монтажа – разрыв уплотнительной резинки. Это легко исправить, установив новую резинку из ремонтного комплекта, который продается повсеместно.

Ремонтный комплект

К преимуществам можно отнести высокую скорость сборки соединений, возможность комбинирования. При помощи металлических фитингов можно легко удлинить трубу или отремонтировать в месте порыва.

Минус фитингов из металла в том, что они подвержены коррозии. Со временем соединение ржавеет, гниет и может начать протекать. В некоторых случаях протяжка гаек соединения не поможет устранить течь, фитинг придется менять.

Еще один минус металлических соединений – это конденсат, который скапливается на поверхности. При установке в систему холодного водоснабжения в условиях недостаточной вентиляции на поверхности постоянно скапливается конденсат, который может стекать и скапливаться в одном месте. Это явление может повлечь ряд негативных последствий, которые можно избежать при использовании других типов соединений.

Основные ошибки монтажа

До ремонта фитингов обычно не доходит. Любую неисправность в узле проще устранить заменой соединителя. Но многих проблем и трудностей можно избежать еще во время монтажа.  Работать следует в подготовленном месте, мусор и грязь не должны попасть в места соединений.

Перед работой следует подготовить схему трубопровода, чтобы сразу разложить нужное количество фитингов. А трубы заранее закрепить на стене или полу специальными клипсами-держателями, так как из-за высокой пластичности полиэтилена они будут постоянно возвращаться в исходное положение.

Качество монтажа зависит от среза трубы. Его плоскость должна быть перпендикулярна продольной оси, а края максимально ровными – без надрезов, заусенцев и волн. От этого зависит прочность и герметичность соединения.

Вывод

Среди многочисленных аргументов, в пользу вышеописанного способа соединения пластиковых труб, особенно хочется обозначить технологическую простоту выполнения монтажных работ, в результате которых получается:

• водонепроницаемое,
• надежное,
• долговечное соединение.

Но, если быть до конца откровенными, то стоит отметить, что у данного метода есть один (но очень существенный) недостаток.

И заключается он в следующем:

для того, чтобы состыковать пластиковые трубы посредством надвижных фитингов, вам понадобится специальный инструмент.

Стоит он дорого.

Покупать приспособление для одноразового использования – это экономически не обоснованный шаг.

В некоторых торговых точках можно договориться об аренде пресс-клещей.

Там вам могут оказать такую услугу под денежный залог.

Что касается остального, то данная техника соединения характеризуется, в основном, с положительной стороны.

Посмотрите видеоролик, в котором наглядно показано, как сделать монтаж фитингов своими руками.

Плюсы и минусы труб из сшитого полиэтилена

По признанию экспертов, отводы из СП по рабочим параметрам превосходят аналоги из любых полимеров, о чем свидетельствует возможность применять их не только для холодного водоснабжения, но и в отоплении дома, напольном обогреве.

Основное преимущество PEX над обычным полиэтиленом — возможность функционировать долгое время при температуре рабочей среды +90 ºC (за исключением PEX-с).

Еще плюсы:

• Легкий удельный вес.
• Отсутствие коррозии.
• Способность к восстановлению конфигурации после изломов и температурных деформаций.
• Устойчивость как к высоким, так и к низким температурам, что позволяет укладывать из труб РЕХ-а обогревательные площадки около зданий, в подъездах.
• Минимальный радиус изгиба составляет 6 диаметров, что облегчает прокладку теплых полов.

К недостаткам отводов из сшитого полиэтилена причисляют относительно высокую кислородопроницаемость, что приводит к появлению ржавчины в радиаторах, металлических частях водопровода. Борются с этим явлением нанесением защитной оболочки (EVOH), армированием (продукты РЕХ-AL-РЕХ, РЕХ-AL-РЕ, РЕХ-AL-РР).

Еще минусы:

• Температурное расширение РЕХ-трубы практически в 8 раз больше, чем металлопластиковой.
• PEX боится воздействия ультрафиолетового излучения.
• У РЕХ-а высокая себестоимость.
