Поддержка Ethernet
Отличительной особенностью современных телевизоров, Blu-ray проигрывателей, игровых консолей и прочей видеотехники является возможность подключения к Интернету с целью доступа к видео, аудио и игровому контенту, а также к файлам прошивок. До появления HDMI 1.4 подключение этой аппаратуры к Сети было затруднено и осуществлялось, в основном, через Wi-Fi. Новая версия интерфейса HDMI даёт возможность использовать двухсторонний канал высокоскоростной передачи данных (до 100 Мбит/с) для подключения к Интернету. Для этого, правда, потребуется специальный кабель, имеющий дополнительную витую пару.
Надо иметь в виду, что подключение в домашних условиях к Сети различной аппаратуры через HDMI может порождать конфликты, хотя HDMI 1.4 позволяет распределять получаемый из Интернета трафик между всеми устройствами при прямом подключении к Сети любого из них. Понятно, что все подключаемые устройства должны поддерживать эту функцию и работать корректно.
Новые типы кабелей (рис. 6,7).
Начиная с версии 1.4, стандарт поддерживает три новых типа кабелей:
- стандартный кабель HDMI c поддержкой Ethernet;
- высокоскоростной кабель HDMI c поддержкой Ethernet;
- автомобильный кабель HDMI.
Подключение и настройка HDMI кабеля
Подключение техники посредством HDMI не требует никаких умственных усилий – достаточно взять кабель, спецификация которого соответствует разъемам двух устройств, и соединить их между собой. Даже если спецификации различаются, не беда. Благодаря обратной совместимости сигнал будет успешно передаваться, при этом качество будет соответствовать более старой версии интерфейса из всех используемых.
Некоторые манипуляции потребуют и дополнительной настройки. К примеру, возможно подключить монитор к ноутбуку через HDMI. В таком случае после «холодного» подключения (к выключенному ноуту) потребуется включить его и в панели управления настроить отображение информации на обоих экранах, а также их разрешение. Таким образом, с помощью монитора с HDMI и ноутбука возможно получить устройство с двумя мониторами безо всяких усилий.
А также может потребоваться небольшая настройка и ТВ панелей. RGB сигнал передается без проблем, а вот чтобы корректно работал звук, нужно открыть настройки и в источниках звука указать HDMI-порт. А также, если используется технология ARC, нужно поменять устройство вывода в настройках телевизора. Для этого выберите вместо встроенных колонок разъем HDMI, и все заработает.
Типы HDMI
Ниже приведена краткая информация о версиях HDMI.
- HDMI 1.0 – 12/2002.
- HDMI 1.1 – 5/2004.
- HDMI 1.2 – 8/2005.
- Добавлена поддержка Super Audio CD;
- разъём HDMI Type A для подключения ПК в качестве источника;
- источники ПК могут использовать “родной” режим цветов RGB, сохраняется опция режима цветов YCbCr;
- поддержка источников с низким напряжением.
- HDMI 1.3 – 6/2006.
- Пропускная способность соединения аудио/видео была увеличена до 10,2 Гбит/с;
- улучшенная поддержка цветов, включая глубину 30, 36 и 48 бит (RGB или YCbCr);
- добавлена поддержка цветовых стандартов xvYCC;
- добавлена поддержка автоматической синхронизации звука;
- добавлена поддержка потоков Dolby TrueHD и DTS-HD (форматы, используемые в дисках HD DVD и Blu-ray) для декодирования внешними ресиверами;
- был утверждён новый мини-разъём для таких устройств, как видеокамеры.
Распиновка hdmi.
Типы HDMI кабеля.
В спецификации высокоскоростного кабеля HDMI определено пять типов кабелей Standard, High Speed, Standard with Ethernet, High Speed with Ethernet и Stansart Automotive.
Стандартный (Standart) — Поддерживает видео разрешения 1080i или 720p и предназначен для подключения любых домашних устройств с нетребовательными параметрами (DVD плеера, приемники спутникового ТВ, плазменные и жидкокристаллические панели…). Бюджетный вариант для обычных источников и приемников сигнала. Подходит для тех кому не требуется высокого качества изображения и звука.
- Максимальная пропускная способность: 4,9 Гбит/с
- Максимальная полоса частот: 165 Мпикселей (передача видеопотока)
- Максимальная глубина цвета: 24 бита
Высокоскоростной (High Speed) — Поддерживает практически все видео форматы, включая Deep Color и 3D (тут читайте о том как работает технология 3D в телевизорах). Поддерживает технологию Audio Return Channel (реверсивный звуковой канал), что дает возможность передавать аудио данные без использования какого-либо S/PDIF аудиоподключения (без дополнительного кабеля). Безусловно соединяемые устройства (телевизор, дом. кинотеатр) должны поддерживать данную технологию. Иногда такие устройства обозначают аббревиатурой ARC, чтобы их легко можно было идентифицировать. Разработан для соединения высококачественных устройств (Blu-ray и HDD-плеера, плазменные и жидкокристаллические панели, приемники спутникового ТВ). Способен передавать сигналы изображения с разрешением 1080p и выше (4K x 2K — 4096×2160).
- Максимальная пропускная способность: 10,2 Гбит/с
- Максимальная полоса частот: 1080 Мпикселей
- Максимальная глубина цвета: 48 бит
Стандартный c Ethernet (Standard with Ethernet) — Имеет все перечисленные достоинства HDMI кабеля типа Standart и имеет дополнительный канал передачи данных Ethernet HDMI. Обеспечивает двунаправленную передачу данных на скорости до 100 Мбит/с. Эта функция кабеля будет доступна при условии, что связываемые устройства поддерживают Ethernet HDMI.
Данное подключение дает возможность устройству получить высокоскоростное интернет соединение и вместе с тем раздавать получаемый контент из сети другим подключенным по HDMI устройствам. Стоит отметить, что в отличии от кабеля типа Standart он поддерживает технологию Audio Return Channel .
Высокоскоростной c Ethernet (High Speed with Ethernet) — Обратно совместимый кабель со всеми рассмотренными типами, обладает всеми возможностями кабеля High Speed и имеет канал передачи данных Ethernet HDMI со скоростью до 100 Мбит/с. Это универсальный кабель с максимальными возможностями, который представляет спецификация HDMI 1.4.
Автомобильный стандарт (Stansart Automotive) — особый тип кабеля, который дает возможность подключать внешние HDMI устройства к автомобильной медиа-системе . По большей части используется специалистами по установке автомобильной аудиосистемы.
Преимущества и недостатки HDMI-интерфейса
В зависимости от типа разъема HDMI могут меняться преимущества и недостатки интерфейса. Если рассматривать вопрос в общем, то можно отметить характерные для всех видов преимущества.
- Звук и картинка передаются с помощью одного кабеля.
- Достаточно простой и практичный в использовании.
- Большинство современной техники оснащена именно этим типом интерфейса.
- Все данные передаются на максимально высокой скорости.
Если говорить о недостатках, то их практически нет
В данной ситуации очень важно правильно подобрать толщину, а также длину кабеля, чтобы полностью исключить риск возникновения помех
HDMI-интерфейс – это отличная разработка, с помощью которой удалось значительно упростить и сделать более комфортным использование современной техники.
Что за разъем HDMI?
Если дословно переводить аббревиатуру с английского языка, то получим следующее выражение – «Мультимедийный интерфейс высокого разрешения». С его помощью становиться возможной передача звука, изображения с источника на телевизор (монитор) без каких-либо сжатий, исключительно в цифре.
На сегодняшний день все новые LCD-панели оснащены подобным способом подключения. Такой же разъём есть и в игровых консолях, Андроид-приставках, некоторых смартфонах и прочих гаджетах. То есть, можно соединить два приспособления специальным кабелем и получать отличное качество картинки на большом экране.
Существуют следующие разновидности коннекторов:
- Type A (Стандарт) – интегрируется в телевизоры, PS3/PS4, XBOX и т.д.;
- Type C (Мини) – лэптопы, Android Box;

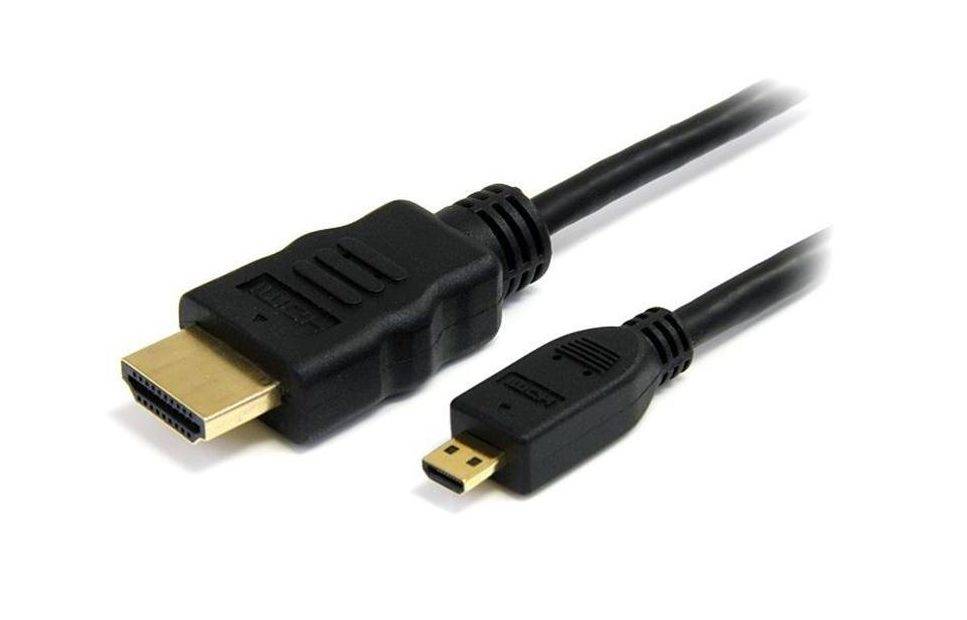

- Type D (Микро) – телефоны.
Разница имеется только в размере, а информация передается идентично.
Стоит упомянуть о таком понятии, как HDMI-CEC, суть которого заключается в возможности обмениваться командами между девайсами посредством пульта ДУ. К примеру, у меня был телевизор и домашний кинотеатр, поддерживающие режим CEC, и я мог управлять ими при помощи одного пульта вместо двух. Очень удобно, но технология не смогла обрести популярность из-за сложностей адаптации под разные модели техники.
Её заменило более продвинутое ARC подключение HDMI.
Разъёмы HDMI кабеля
Технология HDMI подразумевает высокое качество разъёмного соединения. Разъёмы HDMI кабель может иметь разные. Классический цифровой провод имеет два штекера («папа»). В продаже вам могут встретиться проводы с гнездовым контактом («мама») с одной стороны и штекером («папа») на другой стороне в качестве удлинителя. Также есть оконцеватели в угловом или поворотном варианте, которые будут полезны, например, когда вы навешиваете телевизор на стену.
Непрерывный прогресс и миниатюризация побуждают производителей оснащать оборудование все меньшими и меньшими разъёмами, на фоне увеличения их пропускной способности. Стандарт microHDMI и miniHDMI предназначен для разъёмов портативных устройств.
Подключить телевизор к компьютеру в настоящий момент не является проблемой. Просто убедитесь, что компьютер и телевизор имеют гнезда HDMI. Каждый HD-телевизор имеет, по меньшей мере, один или два разъёма HDMI. Ноутбуки часто имеют HDMI, а ультрабуки или другие модели предлагают microHDMI. Если на вашем компьютере установлен microHDMI, вам потребуется приобрести адаптер или кабель microHDMI/ HDMI с этим адаптером.
Проведите сравнение HDMI и HDMI Arc
Ниже приведены основные различия между обычным HDMI и HDMI Arc-
| Параметр | HDMI | HDMI дуга |
| Режим передачи | Подходит для видео. | Лучше всего подходит для аудио и видео. |
| связь | Он не может передать звук обратно в источник. | Он может работать как двусторонний кабель аудиопередатчика. |
| Требования к кабелю | Обычная настройка HDMI требует более одного кабеля для общего подключения. | Кабель HDMI Arc – это единый многоцелевой кабель, который также можно соединить со звуковой панелью. |
| Цена | Стоимость HDMI средняя. | HDMI Arc стоит очень дорого из-за своих улучшенных функций. |
Узнайте больше о Типы D-триггеров
Что такое HDMI Arc? Объяснять
Часто в смарт-телевизорах нового поколения мы можем увидеть порт HDMI, обозначенный как «Arc». Этот ARC – это сокращение от Audio Return Channel. Это недавно выпущенный протокол для устройств HDMI.
ARC выполняет двустороннюю передачу аудиоданных по одному кабелю HDMI. Самая важная функция HDMI ARC заключается в том, что он может отправлять сигналы как в восходящем, так и в нисходящем направлении. Предположим, вы хотите смотреть HD-контент платформ OTT на своем смарт-телевизоре. Вы можете настроить телевизор и звуковую панель с помощью одного дугового кабеля.
MI 1.4 с Audio Return Channel.png » by Двойной под лицензией CC BY-SA 3.0
Типажирование разъёмов
Всего существует пять типов (с маркировкой от А до E) разъемов, однако самыми ходовыми являются три: full size, тип А (1), mini size, тип С (2) и micro size, тип D (3) (см. изображение).
Каждый кабель подключается в соответствии со своим разъемом к панели устройства (т.е. нельзя “засандалить“ micro HDMI в разъем mini).
Следует знать, что начиная со спецификации 1.3 HDMI кабели разделили на 2 категории: стандарт (Standart) и высокоскоростные (High-speed). Отличие заключается в качестве передаваемого сигнала и его разрешающей, пропускной способности.
Так, например, Standart обеспечивает частоту 75 МГц и пропускную способность 2,25 Гбит/с (что соответствует сигналу 720p/1080i). High-speed же работает на частоте 340 МГц, и его пропускная способность составляет 10,2 Гбит/с, что соответствует поддержке сигнала 1080p (1920 на 1080 px) повышенной частоты и глубины цвета.
Собственно, по основной теории интерфейса мы пробежались, теперь слегка окунемся в практику.
Преимущества HDMI arc
Благодаря ARC порту удается сделать максимально простым процесс подключения мультимедийных устройств друг к другу, потому что для трансляции звука и изображения требуется всего лишь один HDMI шнур.
Ниже можно ознакомится с основными плюсами и недостатками данной технологии.
Плюсы и минусы
Хорошая пропускающая способность.
Длина кабеля до 35 м.
Поддержка CEC и AV. link.
Совместимость с DVI.
В продаже имеются различные переходники, позволяющие подключать к ТВ различную старую технику без такого порта.
ARC использует все важные функции CEC, поэтому можно с помощью телевизионного ПДУ регулировать уровень громкости подключенного к телевизору устройства (например, управлять звуком звуковой панели). При этом не требуется его предварительно перепрограммировать.
Данная технология совместима с системами формата Dolby Digital, поэтому она не поддерживает новые аудио-форматы, используемые в Blu-ray.
Чтобы качество звука было хорошим, желательно использовать отдельные HDMI-шнуры для соединения внешних устройств с ТВ.
Иногда возникают сложности с настройкой.
Часто разочаровывает качество звука воспроизводимых кинокартин и аудио треков.
У ARC имеется еще один плюс, который порадует владельцев старой VHS видеоаппаратуры. В поддерживающих ARC моделях ТВ, аналоговый аудиосигнал преобразуется с последующей оцифровкой и отправкой на внешнюю аудио аппаратуру.
https://youtube.com/watch?v=2BKniixBrDA
Решение проблемы
В случае пропажи звукового сигнала необходимо посетить “Панель управления” и вкладку “Оборудование и звук”. Далее нам понадобится только “Звук”, откроется окно, где на выбор предлагается варианты подключения. Если проблема со стационарным компьютером, то выбрать надо видеокарту, а в случае с телевизором, соответственно, телевизор. После этого нажимаем “Применить”.
Не стоит исключать проблему с самим портом, так как он мог просто сгореть. Для предотвращения такой беды необходимо перед подключением HDMI отключить посторонние соединения: кабельное телевидение и спутниковую антенну. Не лишним будет и проверка розетки — ее заземление играет немаловажную роль. В случае перегорания разъема необходимо обратиться в сервисный центр для замены гнезда.
Об интерфейсе
Аббревиатура HDMI расшифровывается как High Definition Multimedia Interface, что в переводе значит «интерфейс для мультимедиа высокой четкости». Данный стандарт применяется для передачи цифрового сигнала в высоком (несжатом) разрешении и многоканального аудиосигнала, наделенного защитой от копирования. Собственно, в сфере применения и заключается ответ на вопрос, для чего нужен HDMI – для подключения одного устройства (источника сигнала) к другому (приемнику и транслятору), и это наглядно демонстрирует представленная ниже иллюстрация.
Приведем краткую аналогию: если отбросить внешний вид разъемов и кабелей для подключения, рассматриваемый нами интерфейс является по своей сути качественно улучшенной версией предшествующего ему стандарта DVI, используемого для подключения монитора к компьютеру
Важное отличие первого от второго заключается в том, что он поддерживает не только видеоданные, но и аудио. Ниже, в параграфе «Чем отличается», представлена ссылка на наш материал, где сравниваются HDMI и DVI
Где используется
Очевидно, что раз HDMI предназначен для передачи видео и аудиосигнала, то и используется он в мультимедийной и компьютерной технике. В числе таковой ПК (если точнее, графические адаптеры и мониторы), ноутбуки, телевизоры, ТВ-приставки, игровые консоли, проигрыватели (домашние кинотеатры, музыкальные центры, магнитолы (в том числе и в авто), ресиверы и т.д.), проекторы, а также некоторые смартфоны и планшеты. На нашем сайте вы можете найти отдельные материалы, посвященные подключению разных устройств по HDMI-кабелю, ссылки на некоторые из них представлены ниже.
Подробнее:Подключение компьютера к телевизоруКак подключить монитор к компьютеруКак сделать два экрана в Windows 10Подключение PS3 к ПКПодключение PS4 к ПК
Какие бывают виды
Помимо того, что HDMI как стандарт применяется в разных сферах, точнее, на разном оборудовании и технике, используемые для непосредственного подключения кабели (а значит, и разъемы) бывают четырех типов. Главные их отличия заключаются в скорости передачи данных, а иногда и функциональных возможностях. Обо всем этом в деталях, а также о существующих форм-факторах, мы рассказывали на нашем сайте в одном из предыдущих материалов.
Подробнее: Какими бывают HDMI-кабели
Как выбрать
Конечно же, знания о том, что представляет собой HDMI-кабель, где используется и каких он бывает видов, достаточно лишь в теории
Куда более важной является практика, а именно, выбор подходящего кабеля для «связки» конкретных устройств друг с другом, будь то телевизор и консоль или мультимедийная приставка, компьютер и монитор или что-либо иное. На все вопросы, которые могут возникнуть у рядового пользователя перед покупкой, мы ранее уже ответили в отдельной статье
Подробнее: Как правильно выбрать HDMI-кабель
Чем отличается
Итак, все особенности HDMI, включая как непосредственно разъемы, так и соответствующие им кабели, мы обозначили

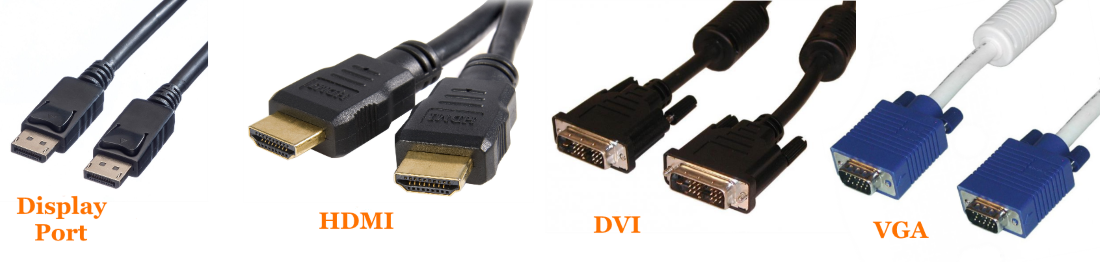

Последнее, на что хотелось бы обратить внимание – это отличия данного интерфейса от других, смежных стандартов, применяемых в первую очередь в компьютерах и ноутбуках для подключения монитора. По каждому из них на нашем сайте есть отдельные материалы, с которыми и рекомендуем ознакомиться
Подробнее: Сравнение HDMI-интерфейса со стандартами VGA, DVI, DisplayPort
Область применения
Передачу качественного контента обеспечивает шнур HDMI для телевизора. Его пропускная способность может достигать 18 Гбит/сек. Данный протокол был разработан в 2002 году и получил широкое применения во всех бытовых приборах. Такой кабель не только передает качественную картинку и чистый звук на телевизор, но и экономит место. Так один справляется с функцией пяти-шести обычных шнуров. Используется HDMI кабель для подключения ноутбука к телевизору и другой техники. Например, при помощи шнура, пользователь может подключить компьютер к монитору или к цифровой видеокамере. Чаще всего мы видим соединение телевизора с игровой приставкой или Blu-Ray плеером при помощи кабеля HDMI. Он настолько стал популярен, что производители техники снабжают этим разъемом все популярные приборы, такие как цифровые приставки, проекторы и компьютеры.
Более подробно на видео:
Как устроен HDMI кабель
Немного разобрав типы кабелей, уделим внимание их общему строению. Основа кабеля – каналы передачи данных
Каждый из них представляет собой витую пару. Витая пара бывает экранированной либо неэкранированной, в зависимости от предназначения. Помимо витых пар, отдельно присутствуют проводники, которые передают сигналы управления на устройство, а также питание. Каждый из них, само собой, имеет собственную изоляцию. Весь этот «бутерброд» аккуратно завернут в оболочку из полипропилена, который является универсальным материалом, обладающим превосходными изоляционными свойствами. Поверх слоя полипропилена размещается общий экран кабеля, защищающий все его компоненты от помех. Как правило, изготавливается этот экран из алюминиевой фольги. Поверх экрана находится экранирующая оплетка, которую покрывает внешняя оболочка, видимая невооруженным глазом.
Вот такая нехитрая конструкция служит для передачи большинства современных мультимедийных данных. Далее, остановимся подробнее на внешнем виде разъема, а также на характеристиках и применении интерфейса.
Как выглядит
Внешний вид кабеля ничем не примечателен – это обычный коммуникационный кабель, покрытый оболочкой, которая, в зависимости от производителя, может дублировать текстуру находящейся под ней оплетки. Что же касается разъема, то, на первый взгляд, он подобен привычному USB, однако присутствуют и отличия. Гнездо кабеля скошено с двух углов, благодаря чему исключается возможность его неправильно подключения. Для соединения двух устройств используют кабель, оборудованный штекером с двух сторон — так называемый «папа», или «male». Есть еще кабели, имеющие с одной стороны гнездо вместо штекера — «мама», или «female» . Такие провода используются в качестве удлинителей. Зачастую они оборудованы усилителем сигнала, чтобы он поступал на устройство без ухудшения качества.
Длина и толщина HDMI кабеля
Что же касается максимальной длины кабеля и его толщины, то не существует жестких ограничений, как в случае с теми же DVI или VGA. Однако есть не лишенные основания наблюдения, которые подтверждают, что при передаче сигнала свыше 10 метров без усилителя качество пострадает. Таким образом, возможно утверждать, что максимальная длина HDMI кабеля, не оборудованного усилителем, составляет не более 10 метров. Что касается толщины, то она приобретает значение с увеличением длины. Тут наблюдается прямая пропорциональность: чем толще кабель, тем выше качество сигнала на расстоянии.
Маркировка, пропускная способность и максимальное разрешение
Каждый вход/выход HDMI маркируется аббревиатурой интерфейса. А также вместо подписи возможно нанесение иконки экрана. Стандартная маркировка выглядит так: HDMI (ARC). Это при наличии этой технологии. Более подробные характеристики разъема возможно найти в техническом паспорте изделия.
Некоторые производители маркируют изделия полностью, в соответствии с видами кабеля, указанными выше. В таком случае каждому типу отвечают свои характеристики:
- Standard – 4,9 Гбит/с, разрешение 720p;
- High Speed – 10+Гбит/с, разрешение 4К;
- Standard with Ethernet – 4,9 Гбит/с, 720p, Ethernet;
- High Speed with Ethernet – 10+ Гбит/с, 4К, Ethernet;
- Standard Automotive – 4,9 Гбит/с, 720р, повышенная защита.
Где используются HDMI кабели
Кабели HDMI применяются повсеместно, практически в любой мультимедийной технике, среди них:
- ПК и мониторы;
- Консоли;
- ТВ панели;
- Плееры;
- Музыкальные центры;
- Домашние кинотеатры;
- Автомобильные системы мультимедиа.
И этот список далеко не полный. Универсальность и удобство в использовании HDMI интерфейса привело к тому, что он стал основным инструментом для передачи данных в современной технике.
Поддерживаемые функции HDMI всех версий
Теперь поговорим о функциях HDMI, поддерживаемых в разных версиях.
В версии 1.4 всё самое востребованное (3D, ARC, CEC) уже имеется, а что привносится, начиная с версии 2.0, выглядит скорее избыточным для большинства пользователей. Судите сами: в HDMI 2.0 есть Full HD 3D со скоростью 120 кадров в секунду, цветовая субдискретизация 4:2:0, 25 кадров в секунду 3D-форматов, и аудио стандарты HE-AAC и DRA.
А по сути: 3D уже мало кого интересует (в этом году Samsung и LG свернули производство 3D панелей, за ними вскоре последуют и другие производители)
4:2:0, DRA… «Что это?» – спросит 95% покупателей, а то, что действительно важно, это лишь поддержка 4K со скоростью 60 кадров в секунду (FPS)
| Функции | HDMI version | ||||||
| 1.0 | 1.1 | 1.2–1.2a | 1.3–1.3a | 1.4–1.4b | 2.0–2.0b | 2.1 | |
| Full HD Blu-ray Disc и HD DVD video | Да | Да | Да | Да | Да | Да | Да |
| Consumer Electronic Control (CEC) | Да | Да | Да | Да | Да | Да | Да |
| DVD-Audio | — | Да | Да | Да | Да | Да | Да |
| Super Audio CD (DSD) | — | — | Да | Да | Да | Да | Да |
| Auto lip-sync | — | — | — | Да | Да | Да | Да |
| Dolby TrueHD / DTS-HD Master Audio | — | — | — | Да | Да | Да | Да |
| Обновленный список CEC команд | — | — | — | Да | Да | Да | Да |
| 3D video | — | — | — | — | Да | Да | Да |
| Ethernet channel (100 Mbit/s) | — | — | — | — | Да | Да | Да |
| Обратный аудио канал (ARC) | — | — | — | — | Да | Да | Да |
| 4 аудио потока | — | — | — | — | — | Да | Да |
| 2 видео потока (Dual View) | — | — | — | — | — | Да | Да |
| Hybrid Log-Gamma (HLG) HDR OETF | — | — | — | — | — | Да | Да |
| Статический HDR (статические HDR метаданные) | — | — | — | — | — | Да | Да |
| Динамический HDR (динамические HDR метаданные) | — | — | — | — | — | — | Да |
| Расширенный Обратный аудио канал (eARC) | — | — | — | — | — | — | Да |
| Переменная частота обновления (режим игры VRR) | — | — | — | — | — | — | Да |
| Технология сжатия видео потока (DSC) | — | — | — | — | — | — | Да |

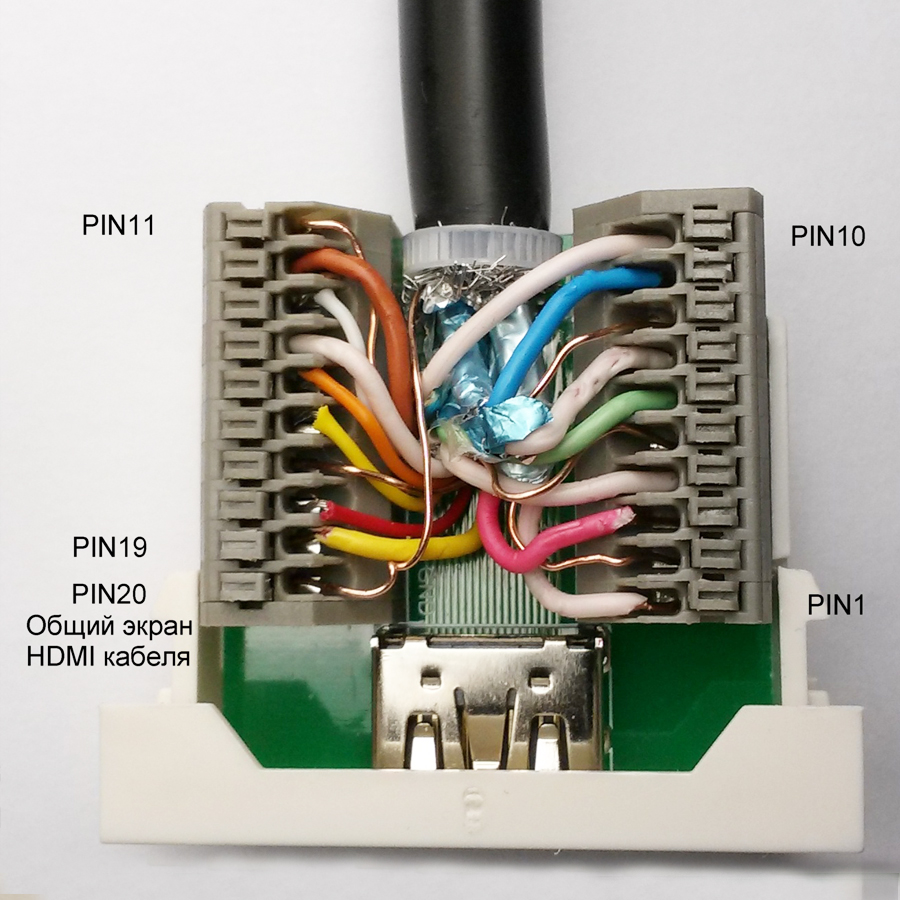

Схема контактов и распиновка разъема HDMI
Аббревиатура инновационного стандарта подключения исходит от термина «High Definition Multimedia Interface», что переводится как «интерфейс высокой четкости». HDMI стандартного типа состоит из 19 контактов. Зная все сигналы разъемов, можно произвести починку обрыва или заменить поврежденный компонент. Если изучить контакты розетки, пользователь заметит, что в верхней части их 10, а в нижней – 9. Нумерация начинается с верхнего ряда, где все цифры нечетные, а в нижнем ряду – четные.
Разъемы HDMI бывают 5 типов: A, B, C, D, E. У всех видов розетки кроме «B» число контактов составляет 19. Тип «C» и «D» используется для гаджетов, оснащенных портами micro и mini. Самым часто используемым является разъем типа «A», он же и стандартный. Схему контактов HDMI интерфейса можно разобрать и по цветам. Здесь все провода разделены на 7 различных оттенков:
- В верхнем ряду есть 5 компонентов, обозначенных зеленым цветом, в нижнем их – 4. Они отвечают за цифровое изображение и передачу звука.
- Контакты красного цвета относятся к сигналу тактовых импульсов.
- Три провода оранжевого цвета с крапинками отвечают за интерфейс монитора.
- Серый позволяет получать сигнал дистанционного управления.
- Белый контакт в нижнем ряду является резервным.
- За питание (5 В) отвечает оранжевый.
- Светло-зеленый необходим для определения так называемого «горячего подключения».
Когда нужно соединить два устройства между собой, но разъем HDMI есть только у одного из них, придется использовать специальные переходники. Распиновка современного разъема на более старый RCA тюльпан возможна при наличии переходника. В соединительном проводе находится специальный чип, используемый для трансформации цифрового сигнала в композитный аудио- или видеоформат. После преобразования сигнал поступает на экран ТВ-приемника.
Также может понадобиться переходник HDMI-VGA. Он состоит не только из кабелей и разъемов, но и обладает более сложной конструкцией, так как у него предусмотрена специальная микросхема. Самостоятельно спаять подобное изделие крайне сложно, поэтому лучше приобрести уже готовый адаптер. Для подключения ноутбука или телевизора к портативным устройствам применяется переходник, с одной стороны которого есть стандартный штекер, а с другой – вилка типа micro или mini.
