Датчик угарного газа для дома: подробно о приборах регистрации утечки

Где устанавливать FireProtect Plus

При установке системы безопасности Ajax обеспечьте хорошую слышимость сирен пожарных датчиков и сирен HomeSiren / StreetSiren / StreetSiren DoubleDeck. Также желательно, чтобы была видна светодиодная индикация устройств.

По стандарту, при использовании в квартире-студии, датчик угарного газа следует закрепить как можно дальше от электрических кухонных приборов, но рядом с кроватью.

FireProtect Plus можно устанавливать как на стену, так и на потолок. При любом способе крепления, датчик необходимо расположить на расстоянии 1–3 м от вероятного источника угарного газа.

Для помещений без вероятного источника CO стандарт также рекомендует установить датчики угарного газа на стенах:

• В спальнях — вблизи кровати, на уровне лица спящего человека.
• В коридорах и на лестничных площадках — на высоте 0,5 – 1,5 метра от пола.
• В других помещениях, где люди проводят значительное время — у рабочих мест и мест отдыха, на уровне лица сидящего человека.

Учтите, что при таком размещении датчики FireProtect Plus не будут эффективно определять задымление, только CO и рост температуры в помещении (менее эффективно, чем при монтаже на потолке).

Если устанавливаете на потолок

Датчик должен быть закреплен в самой высокой точке, где концентрируются горячий воздух и дым, на расстоянии не менее 30 см от стены.

• Если на потолке есть балки, выступающие на 30 см и более от уровня потолка — датчик должен быть установлен между каждыми двумя балками.
• Если у вас подвесной потолок — датчики крепятся на него. Датчики устанавливаются и на основной потолок, если расстояние между подвесным потолком и основным более 40 см, а также в зависимости от пожарной нагрузки кабелей (вероятность возгорания) — требования указаны в пожарных стандартах вашего региона.
• Если у вас натяжной потолок — датчик крепится на специальную конструкцию над натяжным потолком для крепления пожарных датчиков. Если такой конструкции нет и вы не хотите ее устанавливать — датчик можно закрепить на стене.

Если устанавливаете на стену

Закрепите датчик выше любой двери или окна, но на расстоянии не менее 15 см от потолка.

Если в комнате есть перегородка, датчик необходимо устанавливать на одной стороне с потенциальным источником угарного газа.

Не устанавливайте датчик:

• На улице.
• В местах с быстрой циркуляцией воздуха (возле потолочного вентилятора, кондиционера, вытяжки, открытых дверей и окон).
• На расстоянии менее одного метра от плиты и ее вертикальной проекции.
• Вблизи металлических предметов и зеркал, вызывающих затухание радиосигнала или экранирующих его.
• В помещении с температурой или влажностью, выходящей за допустимые пределы.
• Вблизи открытых источников огня.
• В закрытом пространстве (в шкафу или за перегородкой, занавеской).
• В местах с перекрытым доступом к датчику.
• Над раковиной.
• В непосредственной близости к кухонным электроприборам.

Какие бывают

Сейчас на рынке продаются разные сигнализаторы утечки газа, они делятся по принципу работы, по виду чувствительного элемента и по типу обнаруживаемого газа (угарный, углекислый и природный). По принципу работы означает, что есть проводные устройства, подключающиеся к сети на 220 вольт, а есть беспроводные приборы. Их функционирование зависит от аккумулятора, что весьма удобно, когда в доме отключено электричество.

Чувствительный элемент бывает трех типов: полупроводниковый, каталитический и инфракрасный. Самые недорогие – это с полупроводниковым элементом, их чаще всего и покупают обычные владельцы недвижимости. Каталитические анализаторы используются на крупных предприятиях в промышленности, их действие основывается на горении газа и разложение его на углекислый газ и воду. Инфракрасные устройства пропускают газ через свои лучи и с предельной точностью определяют лишнюю концентрацию.

Виды датчиков угарного газа СО

При классификации датчиков-сигнализаторов угарного газа учитывают принцип и способ обнаружения концентрации опасных паров в воздушной среде. Выделяют три вида сенсоров:

• полупроводниковые определители угарного газа;
• инфракрасные;
• каталитические.

Полупроводниковые

Полупроводниковые датчики дыма и угарного газа работают по принципу реагирования на изменение электрической проводимости воздуха в помещении из-за включения в его состав молекул CO. Их устройство очень простое: внутри датчика находятся контакты из диоксида олова или рутения, к которым подведен ТЭН, нагревающий контакты до 250°С. При нагреве контактов молекулы монооксида углерода (СО) влияют на атомы кислорода, в результате чего образуются электроны, которые в последующем вызывают воздушный пробой. Он и приводит к замыканию цепи газоанализатора. Если в воздухе нет молекул СО, датчик не срабатывает.

Несмотря на свою простоту, именно полупроводниковые сигнализаторы считаются самыми надежными. Ложное срабатывание они дают только при условии расположения датчика в непосредственной близости к источнику сильного тепла. Плюсами полупроводников считают длительный срок эксплуатации, низкое электропотребление и простота монтажа. Из минусов выделяют долгое восстановление внутренней пластины после срабатывания.

Инфракрасные

Принцип работы газоанализатора инфракрасного типа – изменение длины волны излучения в инфракрасной части спектра. Действие основано на спектре поглощения газами света. ИК излучение работает как раз на поглощение молекул монооксида углерода.

В современных инфракрасных датчиках в качестве источника света используются светодиоды, старые модели работают с применением вольфрамовых нитей. Такие модели называются недисперсионными. Точность реакций основана на включении в систему светофильтров, которые улавливают малейшие отклонения от нормы. ИК-газоопределитель запрограммирован на определенный уровень концентрации угарного газа в воздушном пространстве. Также он способен идентифицировать иные загрязнители, включая метан, аммиак, хлор. Изменения в составе газовоздушной смеси прямо пропорционально влияют на изменения спектрального характера.

Инфракрасные датчики используют не только в быту, но и на производстве в качестве приборов для фиксации токсичных утечек. Индивидуальность настроек позволяет фиксировать наличие в воздухе тяжелых газов. Бытовые приборы могут работать от батареек и от сети, тогда как промышленные газоанализаторы запитаны только от сети.

Каталитические

Каталитические, или электрохимические газоанализаторы реагируют на повышение концентрации CO посредством изменения значений электрического тока в цепи датчика, в корпус которого вставлена емкость с электролитом. Принцип действия основан на окислении одного из контактов электролитической ванны при появлении молекул CO в воздухе.

Молекулы отравляющего вещества способствуют усилению электролитической химической реакции, в результате чего на контактах образуется напряжение. Чем больше концентрация угарного газа, тем выше и напряжение. Если допустимое значение вредных веществ будет превышено, то прибор подаст сигнал тревоги.

Каталитические извещатели угарного газа считаются автономными, так как чувствительным веществом в них является электролит, независимый от подключения к электросети. Работают такие датчики преимущественно от батареек и относятся к бытовым приборам. Слабая сторона каталитических газоанализаторов – быстрый выход из строя электролитического элемента.

Зачем нужны термозапорные клапаны?

Термозапорные клапаны – устройства, представляющие собой запорную газовую арматуру. Они автоматически перекрывают газопровод, ведущий ко всем приборам, работающим от газа.

Все «заглушки» маркируются как КТЗ с определенным набором цифр после букв. Вторая цифра указывает на диаметр газовой трубы, для которой может подойти данный механизм.

Назначение термозапорного клапана

Основное назначение КТЗ – перекрытие подачи газа к оборудованию в случае пожара. Что помогает не только защититься от взрыва, но и не дает увеличиться площади возгорания вдвое и более.

Если же запорный клапан находится в открытом положении, то само по себе устройство никак не препятствует прохождению горючего вещества к приборам и технике.

Термозапорные механизмы монтируются на трубопроводы, где максимальное давление может составлять 0,6 МПа – 1,6 МПа.

Далее обозначим назначение запорной арматуры, предписываемое правилами пожарных инстанций.

В нормативах по правилам пожарной безопасности существует регламент, который подразумевает использование клапанов:

• На оборудовании всех магистралей газа природного происхождения. Предполагаются любые типы систем (сложность, разветвленность), любое количество приборов-потребителей.
• Для обеспечения защиты различных газифицированных объектов и устройств, работающих от газа. В данном случае применимы клапаны, которые рассчитаны на автоматизацию (срабатывание) при достижении температурного режима в помещении до 100 °C.
• Монтаж термозапорных модулей на входе в помещение.

В соответствии с ППБ-01-03 (Правила пожарной безопасности) термозапорные устройства должны монтироваться во всех помещениях, где есть газопровод. Однако сюда не относятся здания V категории огнестойкости.

Также не обязательна установка КТЗ в зданиях, где трубопроводы оснащены электромагнитными клапанами. Их, как правило, размещают вне здания, и если возникает воспламенение внутри строения, срабатывает газовый анализатор, после чего подача газа прекращается.

Следует понимать, что КТЗ – это не очередной российский «тренд». Использование этих устройств на различных объектах хозяйствования, где существует газовое оборудование, является обязательным в таких странах мира, как Германия, Франция, США и т.д.

Где применяется термозапорный клапан?

Область применения термозапорных газовых заглушек – это, в первую очередь, трубопроводы, подводящие газ к разным по назначению приборам, в которых сжигается газ (бытовые и промышленные приборы не зависимо от типа).

Установка КТЗ на любом газопроводе не допустима вне пределов помещения, после монтажа какой-либо другой газовой арматуры, также на байпасах, в смежных помещениях и там, где рабочая температура воздуха при действии газового оборудования может достигать более 60 °C.

Важно не нарушать правила монтажа – на газопроводе первым устанавливается запорный клапан, и только после него остальная газовая арматура, приборы и оборудование

Располагать клапан можно в разных положениях, только стоит обращать внимание на стрелку-указатель, нанесенную производителем на корпусе

По отношению к горизонту расположение установленного клапана может быть любым. О правилах установки КТЗ более подробно мы расскажем далее.

Термозапорные клапаны имеют особую конструкцию, которая позволяет устройству автоматически перекрывать подачу газа в нужный момент. Если поближе познакомиться с конструктивными особенностями клапанов, можно быстрее понять суть их действия. Далее разберем все более подробно.

Разновидности

Датчики газа различаются по форм-фактору, возможностям работы с разными по характеристикам средами и т. д. Принципиально и разделение по количеству чувствительных элементов. Моноблочные датчики ориентированы на работу только с одним газом. Но также есть многокомпонентные модели. Например, сигнализатор с двумя сенсорами позволит обнаруживать и оксид, и окись углерода. Также следует выделить портативный датчик угарного газа, который, в отличие от стационарного аналога, не предполагает выполнение установки. Это измерительный ручной прибор, который используют газовщики, работники коммунальных служб и строители для определения уровня загазованности рабочего места. Аппарат оснащен дисплеем, на который выводится вся информация об исследуемой среде, в которой находится прибор.

Особенности выбора и монтажа

Изделия состоят из коробки с системой анализа данных и оповещения. Сигнал может поступать разными путями:

• с помощью индикатора;
• с помощью звука;
• с помощью СМС;
• с помощью сети.

При выборе нужно обратить внимание на детали:

• долговечность конструкции в целом, возможность ремонта;
• наличие сертификатов качества;
• уровень чувствительности;
• источник питания.

Логично и корректно поместить датчик возле опасного прибора, в котором происходит процесс сгорания. Стоит знать, что существуют промышленные и бытовые приборы. Для дома нужно выбирать бытовое устройство.

Правила эксплуатации

Стоит понимать, что простое устройство невероятно чувствительно на определенные газовые смеси. Чтобы прибор не сломался в скором времени нужно не допускать его загрязнение, скопление пыли и паутины на коробке.

Анализаторы воздуха требуют личного контроля. Например, после их активации потребуется самостоятельная настройка.

Установка датчика угарного газа

Коробка монтируется на ровной и крепкой стене. Высота диктуется производителем. Стоит выбирать место, в котором температура не опускается ниже 10 градусов по Цельсию и не поднималась выше 60 градусов по Цельсию. При уличном монтаже нужно обезопасить изделие от воздействия влаги.

Недопустимо производить установку на потенциально опасное оборудование (котел газовый, мебель, стеллажи). Там, где естественной вентиляции в помещении так же нельзя осуществлять монтаж.

Оптимальное место расположения датчика

Производитель обращает внимание пользователя на правила монтажа. Средние данные к руководству выглядят так:

• расстояние от пола – 1,5 метров и больше;
• расстояние до потолка – 30 метров и больше;
• расстояние от источника горения – от 1 до 4 метров.

Назначение и виды датчиков угарного газа

Основное назначение датчика-сигнализатора загазованности – это контроль уровня горючих газов в воздухе и оповещение об опасной концентрации вещества с помощью световой индикации и звукового сигнала. Различают датчики для определения таких газов, как: метан, пропан и угарный газ. Также существуют комбинированные устройства, которые способны выявлять сразу несколько опасных веществ. Работа типового датчика угарного газа построена по следующему принципу: воздух проходит через чувствительные элементы прибора, а при превышении порога допустимой концентрации токсичных веществ сигнализатор угарного газа подает аварийный световой и звуковой сигналы.

Приборы идентификации угарного газа делятся на 3 типа:

1. полупроводниковые,
2. каталитические,
3. инфракрасные.

Так, например, полупроводниковые датчики изготавливаются на основе новейших микроэлектронных технологий. Такой тип прибора отличает сравнительно низкая цена при массовом производстве, а главное – высокие энергосберегающие и технические характеристики. Производители датчиков стремятся достичь того, чтобы физико-химические процессы, происходящие на поверхности чувствительного слоя, протекали быстро, и всего за несколько секунд датчик мог распознать опасность и предупредить пользователей.

По назначению сигнализаторы загазованности разделяют на: бытовые (подходят для городских квартир, частных домов) и промышленные (устанавливают на производствах, в цехах). Бытовые и промышленные датчики загазованности отличаются: внешним исполнением, комплектацией и зоной контроля. По источнику питания сигнализаторы загазованности разделяют на 2 вида: проводные (подключают к бытовой сети 220 вольт) и беспроводные (имеют встроенный аккумулятор). Также устройства производят с выносным и встроенным датчиком.

Расширенные правила установки

Кроме высоты крепления существует множество дополнительных правил и рекомендаций, которые должны быть соблюдены:

• В европейских странах запрещено устанавливать датчик CO рядом с источниками огня — камином, плитой, печкой, газовым котлом. Разрешается размещение только на потолке, в то время как в России, Украине, Беларуси минимально возможная высота — 1.5 м.
• Расстояние до плиты, бойлера, газовой горелки должно быть не меньше 1 метра. Оптимально — 3–4 м.
• Нельзя располагаться устройство в углах, за шкафами и другим местах застоя воздушных масс.
• Запрещается инсталляция ближе, чем 2 метра от вытяжки, окна, системы вентиляции или дымоудаления.
• Предварительно требуется проверить работу вентиляции. Для этого к отверстию подносят лист бумаги. Запрещается использовать зажигалку или свечу, так как при наличии утечки газа возможен взрыв.
• Как минимум один датчик монооксида углерода должен находиться в спальне, так как смерть от удушья во сне — одна из самых распространенных.
• Запрещается монтаж за шторами и занавесками. Даже неплотная ткань может помешать точной работе.
• В загородном доме необходимо снабдить противоугарными устройствами все этажи, через которые проведена автономная система отопления.
• Подключение датчика к электросети лучше доверить специалисту, который исключит возможные ошибки и сделает систему максимально жизнеспособной. При необходимости он добавит запасные источники питания на случай отключения электроэнергии в помещении.

Процесс установки сигнализатора

В комплектацию большинства детекторов входит специальный крепежный элемент, на который в дальнейшем будет совершаться посадка устройства. Рекомендуется осуществлять крепление на стене ближе к потолку.

Следует заметить, что в европейских странах крепление датчика угарного газа на стене является грубым нарушением. Монтаж там разрешено проводить только на потолке, в отличие от СНГ, где установка сенсора зачастую происходит на расстоянии не менее 1,5 м от пола.

Так как датчики фиксируют не только монооксид углерода, но также и природный газ, нужно понимать некоторые особенности монтажа. При обустройстве системы газовой сигнализации, крепление прибора стоит проводить на разной высоте.

Если дом подключен к трубопроводу с природным газом, сенсор нужно располагать ближе к потолку. В случае с газом баллонным – ближе к полу. Объясняется это разной плотностью газообразных горючих веществ. Природный легче сжиженного баллонного варианта. При утечке он поднимается вверх, в то время как баллонный наоборот первым делом заполняет нижние уровни помещения.

Выбор места и высоты для установки датчика наличия газа в воздушной среде зависит от вида газообразного топлива. Для выявления утечки природного газа устройство крепят вверху, для определения пропан-бутановой смеси ставят в нижней части помещения (+)

При организации системы предупреждения утечки газа не стоит стопроцентно полагаться на функции сенсора. Прибор выполняет только мониторинговую задачу и не сможет обезопасить жизнь людей в случае возникновения аварийной ситуации.

Перед установкой в необходимом порядке следует проверить систему вентиляции. Если она исправна – производить установку.

Для самостоятельной проверки тяги можно поднести к люку вентиляции зажженную зажигалку либо свечу. Также можно использовать лист бумаги

Процесс подключения датчика к электросети должен осуществлять исключительно компетентный специалист, иначе могут возникнуть неполадки при неправильной организации питания. Не стоит пренебрегать данным правилом, и лучше обратиться к профессионалу, т.к. от успешности предприятия зависит чья-то жизнь.

Выбирая место расположения модуля, позаботьтесь о том, чтобы по крайней мере один из сенсоров располагался в спальне

Это важно учесть. Ведь большинство несчастных случаев, связанных с утечкой угарного газа, происходит во время сна

Если дом состоит из нескольких этажей, необходимо обеспечить противоугарной системой каждый этаж помещения.

Монтируя сенсор в одной комнате с источником огня, следует соблюдать минимальное расстояние между очагом и датчиком. Как правило, для объективного анализа воздуха, нужно соблюсти расстояние в 4-5 м.

Некоторые модели сенсоров срабатывают при повышении температуры воздуха выше 50 градусов. Такой феномен имеет место быть, когда в помещении начался пожар и источник пламени находится в непосредственной близости от устройства. При этом количество выделяемого угара еще может не достигнуть тревожной отметки.

Прибор должен располагаться в таком месте, чтобы ничто не мешало потоку воздуха. Это характерно для тех случаев, когда крепление детектора находится за шторой

Циркуляция воздуха вокруг сенсора – это главный момент, на который нужно обращать внимание. Потому что некоторые объекты интерьера могут блокировать впускное отверстие прибора и в итоге система не обеспечит 100% защиты

Проверить работоспособность анализатора можно разными способами. Самый легкий – это купить специальный баллончик с CO. Распылив его около детектора, можно убедится в правильности операции монтажа.

Баллончик с углекислым газом можно найти в любом хозяйственном магазине. При использовании нужно быть осторожным, т.к. вещество находится под давлением

Стоит соблюдать некоторые моменты при осуществлении данного процесса. Во-первых, ни в коем случае не нужно направлять струю аэрозоля непосредственно на прибор

Это важно, потому как прямая концентрация вещества в десятки раз превышает фактическое количество, необходимое для срабатывания датчика

Такое предприятие может либо негативно отразится на функциональности сенсора, либо попросту вывести его из строя. Большинство производителей настаивают на специализированной проверке оборудования у квалифицированных техников. Естественно, процедура платная, но таким образом можно быть уверенным в исправной работе детектора CO.

Во избежание поломок, нужно следить за чистотой в помещении, в первую очередь стараться не допускать скопление пыли на корпусе датчика.

Как работают датчики угарного газа для дома

Устройства такого рода используют способ естественной конвекции для обеспечения беспрерывного функционирования. Если говорить простыми словами, то воздух проходит через сенсоры, располагающиеся в приборе. Если воздух, прошедший через сенсор, располагает чрезвычайно большим уровнем содержания ядовитых веществ – датчик включает аварийную сигнализацию. После того, как устройства предупредило вас о происшествии, оно включает вытяжку, общие сирены, световые таблички, более того, оно подает сигнал тревоги по всем каналам связи. Обычно сигналы передаются посредством GSM сетей, то есть сбрасываются смс по ранее заданным контактным номерам.

Сразу после того, как газ перестанет идти и воздух очистится от ядов, датчик отключит сигнализацию и использует вспомогательные приборы. Далее он вернется в привычный режим работы.

Стоит отметить

После устранения неполадок и регулирования происшествия следует вызвать газовую службу. Сотрудники должны перезапустить оборудование для дальнейшей корректной работы.

Назначение и функции

Датчик-измеритель и сигнализатор угарного газа CO – устройство, устанавливаемое в жилых и производственных помещениях с целью предупреждения отравления продуктами горения. Идентификации подлежит метан, бутан и газы, образующиеся в результате горения веществ и материалов. К основным функциям газоанализаторов относят:

• анализ воздушной среды;
• обнаружение повышенной концентрации опасных паров;
• подача звукового сигнала о превышении угарного газа в воздушной среде;
• передача данных на пульт пожарной сигнализации.

Если бытовой газоанализатор угарного газа входит в систему «умный дом», то он может работать в паре со световой и звуковой сигнализацией, блокировать подачу газа в помещение, запускать вытяжную вентиляцию, передавать сигнал об опасности на пожарный пункт.

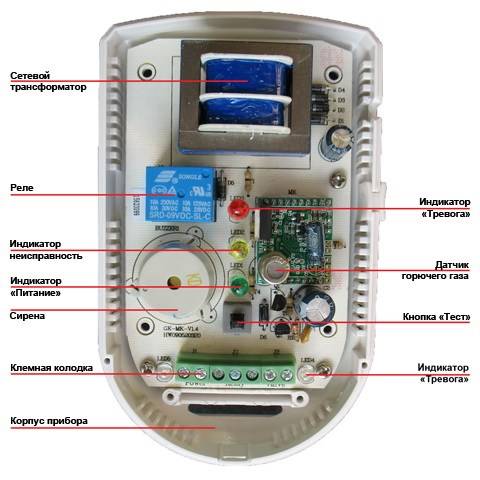

Конструктивно бытовой индикатор угарного газа состоит из:

• первичного преобразователя, который реагирует на изменения состояния воздушной среды;
• измерительного модуля, работающего на сравнение допустимых показателей с данными, полученными с преобразователя;
• исполнительного электромагнитного блока, перекрывающего подачу газа;
• блока питания.

Где устанавливают датчики-газосигнализаторы?

Основное преимущество датчика газа – это способность выявить опасную концентрацию ядовитого вещества в воздухе и оповестить о ней звуковым и световым сигналом. Как правило, газосигнализаторы как часть системы пожарной безопасности устанавливают в потенциально опасных местах, где эксплуатируется газовое оборудование: в котельных, на кухне и других помещениях.

Чтобы исключить отравление токсичными газами, необходимо:

• контролировать работу системы вентиляции и кондиционирования,
• использовать газовое оборудование только по назначению согласно правилам,
• регулярно проводить осмотр и проверку газового оборудования,
• использовать датчики для контроля качества воздуха в помещении.

Без приборов для измерения концентрации горючих газов не обходятся на промышленных объектах. Целые системы идентификации опасного газа устанавливают на предприятиях в помещениях, которые могут стать очагом отравления. Очевидно, что датчик, способный определить утечку ядовитого газа, необходим не только на производстве, но и в быту. В опасной ситуации прибор поможет обезопасить жителей дома от несчастных случаев.

Электромагнитный газовый клапан: устройство, принцип действия, область применения

Устанавливаются как в бытовых газовых устройствах (котлы и колонки), так и на промышленном оборудовании, работающем на газе.

Общая схема конструкции газового клапана

Электромагнитный газовый клапан (ЭГК) структурно включает в себя электрическую и механическую составляющие. Электрические элементы «руководят» устройством, а механические выполняют поступающие команды.

Главным элементом клапана является электромагнитная катушка, так называемый соленоид. Кроме него в состав клапана входят:

• Плунжер цилиндрической формы, длина которого намного больше диаметра. Является элементом затвора, регулирующим его диаметр и пропускную способность клапана.
• Поршень.
• Шток для передачи кинематики от привода на затворный механизм.
• Корпус и крышка.

Материалом изготовления чаще всего служат алюминий, латунь, чугун, металлические сплавы и полимерные соединения (полипропилен, эколони др.).

Такие элементы как плунжер и шток изготавливают из материалов, обладающих магнитными свойствами. Катушки размещаются в герметичном корпусе, который выполняет функцию пылезащиты и противодействия короткому замыканию. Обмоточный провод выполняется из меди и покрывается слоем эмали. Подключение к сети проводится с помощью штекера, а к газопроводу за счет резьбового или фланцевого соединения.

Принцип действия

Газ может перекрываться ручным способом нажатием кнопки или автоматически при аварийных ситуациях, связанных с сильными колебаниями давления и утечкой газа. Доступ газа открывается при втягивании сердечника под действием электромагнитных сил. Сила электромагнитного напряжения должна быть достаточной для преодоления действия возвратной пружины. Таким образом, размеры диаметра пропускного отверстия подачи газа регулируется за счет изменения напряжения. При отсутствии электрического сигнала устройство возвращается в первоначальное положение.

Виды ЭГК

Классификация ЭГК зависит от ряда параметров. По числу ходов дифференцируют:

• Одноходовые, когда клапан фиксируется только в двух состояниях – закрытом или открытом. При подаче электрического сигнала клапан максимально открывается, и поступление газа происходит в полном объеме.
• Двухходовые – кроме полного открытия или закрытия, клапан может находиться еще и в промежуточном положении (частично открытое), из которого устройство переходит в полностью открытое положение через определенный промежуток времени. Плюс – в образовании стабильного факела горения.
• Трехходовые предназначены для оборудования с двумя ступенями мощности. 1-й ход включает оборудование, 2-й – частично открывает поступление газа, а 3-й переводит прибор на максимальную мощность.
• Модулирующие, обеспечивающие регуляцию открытия клапана в соответствии с заданными пользователем параметрами.

Кроме того, ЭГК дифференцируют по функциональному предназначению:

• Обратные, предотвращающие циркуляцию рабочей среды в обратную сторону.
• Предохранительно-сбросные – выполняющие роль защитных устройств, срабатывающих при резких колебаниях давления в газопроводной системе и других аварийных случаях.

Сфера использования электромагнитных газовых клапанов

ЭГК устанавливаются в бытовых приборах и на промышленных установках, работающих на газовых теплоносителях. Обеспечивают безопасность эксплуатации потребляющего газ оборудования, часто монтируются совместно с сигнализацией аварийного состояния газопроводной системы. В бытовой сфере используются как контроллеры и регуляторы поступления газообразных носителей на колонки, печки, котлы, разводки газопроводных труб в многоэтажных домах. Ограничения связаны с тем, что эксплуатация ЭГК возможна только в нейтральной среде (пропан, природный и сжиженный газ).

Основными плюсами установки газовых клапанов является обеспечение безопасности, повышение эффективности работы газового оборудования, а также увеличение сроков его эксплуатации.

При выборе ЭГК следует обратить внимание в первую очередь на допустимый диапазон колебания напряжение в электросети, иначе работа устройства при сильно низком или высоком напряжении может быть некорректной и, в конечном итоге, привести к поломке устройства. Также следует обращать внимание на соответствие параметров соединений, которые должны подходить к конкретным диаметру и типу резьбы основного трубопровода

Рабочее давление в системе также должно коррелировать с указанным в инструкции номинальным давлением ЭГК.

Датчики угарного газа и дыма

Детектор угарного газа – устройство, измеряющее количество угарного газа в воздухе. Элемент весьма чувствителен. Датчик обнаруживает утечку и включает сигнализацию, уведомляя об опасности. Некоторые современные устройства имеют дополнительную функцию: перекрывают подачу газа.

Также есть модификации, которые сразу же передают информацию не только хозяевам квартиры, но и в аварийную службу.

Устройство, назначение и функции

Конструкция сигнализатора достаточно проста и включает следующие элементы:

• первичный преобразователь – устройство, обнаруживающее угарный газ;
• измерительный модуль – принимает информацию от первичного датчика и сравнивает с допустимой величиной;
• исполнительный блок – электромагнитный клапан, который перекрывает подачу газа;
• источник питания – сетевой блок, гальванический элемент, аккумулятор;
• корпус прибора.

Датчик угарного газа может выступать элементом единой системы безопасности «Умный дом». Функции анализатора таковы:

• включение звуковой или/и световой сигнализации;
• перекрытие подачи газа;
• запуск вытяжной вентиляции – не везде;
• подача сигнала об опасности на пожарный пункт или аварийную службу.

Датчики утечки могут быть разными. Прибор, предназначенный для оценки концентрации природного или углекислого газа, утечку угарного не обнаружит.

Разновидности

Анализирующие первичные датчики имеют разный принцип действия. Приборы классифицируют по типу используемого элемента.

• Полупроводниковый – датчик представляет собой кремниевую пластину, покрытую окисью метала. Угарный газ поглощается окисью. При этом изменяется внутреннее сопротивление пластины в соответствии с концентрацией газа. Точность устройства невысокая, пластина долго восстанавливается после срабатывания. Зато прибор дешев, прост в обращении и вполне пригоден для использования в быту.
• Каталитический датчик – в корпусе газоанализатора угарный газ сгорает с получением углекислого газа и воды. Если входящая смесь содержит много монооксида углерода, температура воздуха в камере увеличивается и нагревает католический элемент – катушку с платиновой обмоткой. Последняя меняет сопротивление в зависимости от величины нагрева. Каталитический датчик очень точен и быстро восстанавливается, поэтому такие приборы дороги и чаще применяются в промышленности.
• Инфракрасный – спектр поглощения света у разных газов разный. В инфракрасном датчике воздушную смесь изучают в инфракрасном диапазоне. По разнице между поглощением в контрольной среде и анализируемой датчик вычисляет концентрацию угарного газа. Прибор исключительно точен и дает результат почти мгновенно. В быту такие аппараты не встречаются, так как, по сути, представляют собой маломощное лабораторное оборудование.

Классифицируют газоанализаторы и по другим параметрам: проводные и беспроводные, с клапаном и без.

Как происходит срабатывание

Датчик может сработать при готовке специфических блюд

В жилищах, в гаражах, банях чаще всего устанавливают датчик со звуковой сигнализацией, так как на непривычные громкие звуки человек реагирует быстрее. Кроме того, звук слышен не только на кухне. Характер сигнала стандартизированный. Но так как прибор использует звуки и для того, чтобы сообщить, например, о своей поломке, следует изучить инструкцию.

При повышении концентрации угарного газа выше нормы исполнительный модуль включает сирену и перекрывает подачу газа, если оборудован клапаном. После того как газ перекрыт, концентрация угарного газа тоже снижается. Как только его содержание достигнет нормы, прибор отключает сигнализацию.

Что может стать причиной утечки СО в быту?

Спровоцировать утечку ядовитого газа может плохая тяга над источником открытого огня, неработоспособная система дымоотведения, неисправное техническое состояние газового оборудования, нарушение правил эксплуатации оборудования на газу в быту. Приведем пример, объясняющий, как угарный газ скапливается в помещении. Нередко жители городских квартир зажигают все конфорки на плите для обогрева, при этом плотно закрывают окна и затыкают вентиляцию.

Такая ситуация создает все условия для того, чтобы угарный газ выделялся, накапливался и медленно отравлял жильцов. Если в квартире установлена газовая колонка, а дымоход засорен и не выполняет свою функцию, то и в этом случае токсичный продукт горения станет выделяться и оказывать свое негативное воздействие. В частном доме в комнате будет накапливаться угарный газ, если рано задвинуть заслонку в печи.

Причиной утечки токсичного вещества могут стать:

• неисправная вентиляция и дымоходные каналы;
• неисправное техническое состояние оборудования;
• нарушение правил эксплуатации оборудования.

Эксплуатация приборов на газу сопряжена с риском отравления СО, возникновения воспламенения и аварийных ситуаций.  К сожалению, даже современное газовое оборудование не застраховано от риска возникновения неисправности, который может спровоцировать утечку токсичного вещества. Главная задача датчика угарного газа – это контроль воздуха на предмет опасной концентрации окиси углерода и своевременная сигнализация об утечке

Именно поэтому так важно иметь надежное оружие против яда замедленного действия, а установка датчика угарного газа становится необходимостью
