Техника безопасности при эксплуатации
Существует перечень некоторых мероприятий, которые должны быть проведены для правильного и безопасного функционирования устройства.
Рассмотрим список этих нюансов:
- Персонал, который обслуживает реле должен внимательно проверять работоспособность устройство и состояние, в котором оно находится.
- Должна проводится периодическая очистка контактных соединений от загрязнений.
- Нужно немедленно извлекать устройство из сети при выявлении повреждения.
- Необходимо соблюдать эксплуатационные требования к температуре, условиям работы и других.
- При возникновении неполадок следует обращаться к специалистам.
Виды промежуточных реле
Промежуточное реле на Din-рейку
По конструкции они разделяются на реле электромагнитные промежуточные или механические и электронные приборы. Механические реле могут работать в разных условиях. Это долговечные и надежные приборы, но недостаточно точные. Поэтому чаще в цепь монтируют их аналоги – электронные реле на дин-рейку. Также реле можно установить на ровную поверхность. Для этого фиксаторы замков нужно раздвинуть.
По назначению устройства делятся на следующие категории.
- Комбинированные взаимозависимые приборы, функционирующие в группе.
- Логические устройства, которые работают на микропроцессорах в цепи с цифровыми реле.
- Измерительные, с механизмом подстройки, срабатывающие на определенный уровень сигнала.
По способу работы РП бывают прямые, которые непосредственно размыкают или замыкают цепь, и косвенные, работающие вместе с другими устройствами. Они не размыкают цепь сразу после поступившего сигнала.
Есть приборы максимального типа переключения, когда срабатывание происходит в момент увеличения порогового значения параметра цепи. Минимальный тип срабатывает во время снижения характеристик.
По способу подключения в цепь есть первичные, которые можно подключать в цепь напрямую. Вторичные устанавливают через катушки индуктивности или конденсаторы.
Электрическая схема реле
На принципиальных схемах катушка электромагнитного реле изображается прямоугольником и буквой «К» с цифрой порядкового номера реле в схеме. Контакты реле обозначаются этой же буквой, но с двумя цифрами, разделенными точкой: первая цифра указывает на порядковый номер реле, а вторая на порядковый номер контактной группы этого реле. Если же на схеме контакты реле расположены рядом с катушкой, то их соединяют штриховой линией.
Запомните. На схемах контакты реле изображают в состоянии, когда на него напряжение еще не подано.

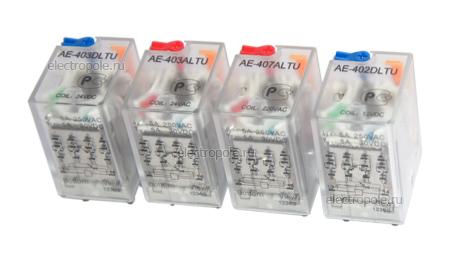

Электрическую схему и нумерацию выводов реле производитель указывает на крышке, закрывающей рабочую часть реле.
На рисунке видно, что выводы катушки обозначены цифрами 10 и 11, и что реле имеет три группы контактов: 7 — 1 — 4 8 — 2 — 5 9 — 3 — 6
Здесь же под электрической схемой указаны электрические параметры контактов, показывающие, какой максимальный ток они могут пропустить (коммутировать) через себя.
Контакты данного реле коммутируют переменный ток не более 5 А при напряжении 230 В, и постоянный ток не более 5 А при напряжении 24 В. Если же через контакты пропускать ток больше указанного, то они очень скоро выйдут из строя.
На некоторых типах реле производитель дополнительно нумерует выводы со стороны присоединений, что очень удобно.
Для удобства эксплуатации, замены и монтажа реле применяют специальные колодки, которые устанавливаются на стандартную DIN-рейку. В колодках предусмотрены отверстия для контактов реле и винтовые контакты для подключения внешних проводников. Винтовые контакты имеют нумерацию контактов, которая соответствует нумерации контактов реле.
Также на катушках реле указывают род тока и рабочее напряжение обмотки реле.
На этом пока закончим, а во второй части рассмотрим основные параметры и подключение электромагнитных реле, где на примерах простых схем разберем работу реле.
До встречи на страницах сайта. Удачи!
Литература:
О реле промежуточном
Реле промежуточные применяются для передачи команд исполнительными элементами в цепи замыкания катушки, методом коммутации электрических цепей различными переключающими контактами. Широкое распространение реле промежуточное имеет в цепях управления при выполнении переключения цепей постоянного и переменного электрического тока.
Применяется в разнообразных устройствах автоматизации и управления оборудованием и всевозможными производственными процессами, а также в сфере телекоммуникации. Реле предназначены для выполнения коммутации во вспомогательных цепях и цепях управления, защиты и сигнализации.
Промежуточное реле служит как вспомогательное устройство и применяется, когда нужно провести:
- замыкание или размыкание одновременно нескольких независимых цепей — размножить контакты (так, к примеру, одним контактом отключаем выключатель, а другим — выдаем аварийный сигнал в схему сигнализации);
- управление реле большей мощности, коммутриущим цепи с большими токами (так, к примеру, требуется провести подачу напряжения на включающий соленоид привода выключателя, при чем ток включения достигнет 63 ампер, однако с помощью одного промежуточного реле выполнить такую операцию не представляется возможным, потому вначале нужно подать напряжение на катушку промежуточного реле, после чего уже своими контактами включит контактор большей мощности, что скоммутирует уже большие токи;
- создание искусственного замедления действия релейной защиты.
Обозначения в зависимости от типов реле
В зависимости от вида релейные устройства могут обозначаться на схемах по-разному.
Тепловые модели реле
Реле тепловой защиты применяются с целью обеспечения нормального режима работы потребителей. Приборы выключают электродвигатель мгновенно или через некоторое время, предотвращая повреждения изоляционной поверхности или отдельных узлов.
На схемах тепловое реле обозначается как KSG и подключается на нормально-замкнутый контакт. Подключение производится по системе ТР – на выход низковольтного пускателя электродвигателя.
Реле времени
Обозначение реле времени

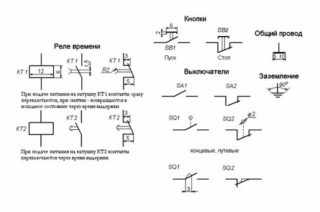

Реле времени обозначается как KT и работает по принципу постановки на паузу при определенном воздействии. Прибор также может иметь цикличную активность.
Для обозначения контактов, работающих на замыкание согласно ГОСТ 2.755-87 применяются:
- дуга вниз – задержка после подачи напряжения,
- дуга вниз – контакт, срабатывающий при возврате,
- две дуги в противоположном направлении – задержка при подаче и снятии напряжения управления.
Импульсные замыкающие контакты обозначаются так:
- черточка внизу с диагональной угловой линией и стрелка без нижней части – импульсное замыкание при срабатывании,
- черточка внизу с диагональной угловой линией и стрелкой без верхней части – импульсное замыкание при возврате,
- черточка внизу с диагональной угловой линией и нормальной стрелкой – импульсное замыкание в момент срабатывания и возврата.
Напряжение питания, подающееся на реле времени, на схемах маркируется как голубой график. Направление напряжения на приборы обозначается как серый график. Диапазон задержки срабатывания имеет обозначение в виде красных стрелок. Временной интервал отражает буква Т.
Реле тока
Реле тока на схеме
Токовое реле контролирует ток и напряжение. Увеличение первого параметра свидетельствует о неполадках оборудования или линии.
На схемах устройство маркируется как KA (первая буква – общая для реле, пускателя, контактора, вторая – конкретно для токовой модели). При наличии БНТ оно будет обозначаться KAT, торможения – KAW, фильтрации – KAZ. Катушку на чертежах изображают как прямоугольник, размер которого 12х6 мм. Контакты имеют обозначение нормально открытых или нормально закрытых.
Обмотка напряжения маркируется как прямоугольник, разделенный на две части горизонтально. В меньшей указывается буква U, от большей вверх и вниз направлены по горизонтали ровные черточки.
Обмотка тока указывается как прямоугольник, разделенный на два сектора в горизонтальном направлении. В большей по горизонтали вверху и внизу имеются две черточки. На меньшей прописывается буква I со значком больше (максимальный ток).
Особенности обозначения электромагнитных реле на схемах
Конструктивно электромагнитное реле является электромагнитом с одной или несколькими контактными группами. Их символы и формируют УГО прибора. Обмотка электромагнита отрисовывается как прямоугольник с линиями выводов по обеим сторонам. Маркеры контактов К находятся напротив узкой стороны обмотки и соединяются пунктиром (механическая связь).
Контактный вывод можно изобразить с одной стороны, а контакты – около УГО коммутации. Привязку контактов к конкретному реле указывают в виде порядковой нумерации (К 1.1., К 1.2).
Внутри прямоугольника могут указываться параметры или особенности конструкции. К примеру, в символе К 4 имеются две наклонные черточки, т.е. у реле – две обмотки.
Модификации с магнитоуправляемыми контактами в герметичном корпусе для отличия от стандартных приборов обозначают окружностью. Это символ геркона. Принадлежность элемента к определенному устройству прописываются в виде букв контактов (К) и порядковых чисел (5.1, 5.2).
Промежуточное реле
Промежуточное реле на схеме
Промежуточные релейные устройства применяются для коммутации электроцепи. Они усиливают электрический сигнал, распределяют электроэнергию, сопрягают радиотехнические элементы. Условный знак катушки – прямоугольник с литерой К и порядковым номером на чертеже.
Обозначение контактов промежуточного реле на схеме выполняется при помощи буквы, но с двумя цифрами, которые разделены точкой. Первая свидетельствует о порядковом номере релейного прибора, вторая – о номере группы контактов данного прибора. Контакты, находящиеся около катушки, соединяются штриховкой.
Маркировка электросхемы и выводов производится изготовителем. Она наносится на крышку, закрывающую рабочие органы. Под схемой прописываются контактные параметры – максимальный ток коммутации. Некоторые бренды номеруют выводы со сторон соединения.
На схемах контакты изображаются в состоянии без подачи напряжения.
Особенности работы и устройство реле
В настоящее время на рынке представлен достаточно широкий ассортимент промежуточных реле. Есть возможность подобрать промежуточное реле как по ценовой категории, так и по свойству решаемых задач. Самые распространённые производства фирм:
- Finder;
- Phoenix;
- АВВ;
- Schneider electric.
Из отечественных укажем реле типа РПЛ, РПУ-2М, РП, РЭП, к примеру. В упрощенном виде промежуточное реле представляет собой электромагнитную катушку с сердечником, подключаемую либо на постоянный либо на переменный ток (это основные виды промежуточных реле), при появлении напряжения на которой, возникает электромагнитная сила притягивающая якорь, который, в свою очередь, замыкает подвижные контакты (обычно закреплённые на нём) с неподвижными, закреплёнными на корпусе. Тем самым замыкая или размыкая группы контактов. А уже эти контакты играют свою роль в цепях управления, то есть включают цепи сигнализации или защиты, размыкают (замыкают) цепь питания катушки магнитного пускателя электродвигателя. Одно промежуточное реле может иметь несколько групп замыкающих контактов и несколько групп размыкающих контактов.
Материал по теме: https://electroinfo.net/radiodetali/chto-takoe-impulsnoe-rele.html
Необходимость в определенных технических характеристиках данного реле возникает из задач, стоящих перед проектировщиком. Основная функция промежуточных реле – размножение контактов в цепях управления. Например, в цепи управления электродвигателем водяного насоса это реле имеет следующие функции – после нажатия кнопки «Пуск», одна пара замыкающих контактов замкнёт цепь сигнализации, показывающей оператору работу насоса, другая пара замкнёт цепь питания катушки магнитного пускателя, контактор пускателя сработает и запустит двигатель насоса. При этом пара размыкающих контактов разомкнёт цепь реверсивной работы электродвигателя, что предостережёт силовую схему от замыкания.
Будет интересно Несколько фактов о РКН (Реле контроля напряжения)
Кроме этого, промежуточные реле могут применяться в электрических схемах для усиления управляющих сигналов. Так, например, в схеме электрической нагревательной установки вход промежуточного реле подается сигнал с прибора теплового контроля, а уже своими контактами реле коммутирует катушку магнитного пускателя, который управляет подачей напряжения на нагревательные элементы печи. Слабый сигнал с прибора теплового контроля не смог бы включить катушку пускателя. Что бы схема работала сигнал усиливают через промежуточное реле, т.е. реле срабатывает от сравнительно слабого тока, но включает электрические цепи по которым проходит значительно больший ток.
Назначение
Промежуточное или вспомогательное реле – это устройство, которое используется для контроля работы различных станков, комплексов и т. д., и позволяет обеспечить контроль сразу нескольких электрических цепей. К примеру, при помощи одного контакта осуществляется запуск станка, а другим производится выключение иного электрического устройства.
Фото — модульный ELF
Назначение реле промежуточного типа:
- Для замыкания или размыкания отдельных и независимых друг от друга цепей;
- Для замедления защитной реакции при необходимых высоких нагрузках;
- С целью контроля основного устройства в условиях высокого напряжения.
Фото — схема
Конструкция устройства может варьироваться в зависимости от его назначения и производителя (Omron, VDC, CAD, РЭП15). Рассмотрим самый простой вариант. Стандартное двухпозиционное вспомогательное реле состоит из электромагнитной катушки, оснащенной сердечником. К ней подключается постоянный или переменный ток нагрузки в зависимости от рабочей сети. Когда в катушке появляется напряжение, происходит замыкание рабочих подвижных контактов с неподвижными. Они установлены на корпусе над колодкой. Катушка управляет ими – они могут изменять свое положение и от этого может изменяться принцип питания.
Фото — конструкция OMRON
Главное назначение промежуточного реле – расцеплять и размножать отдельные контакты цепей. К примеру, если к нему подключить стандартный трехфазный электродвигатель, то произойдет следующее замыкание контактов:
- Пуск. Включится сигнализация;
- Сработает пускатель;
- Замкнется последняя пара контактов и заведется двигатель.
В большинстве случаев, также промежуточное реле времени и контроля разрывает реверс двигателя, чем препятствует резкое выключение мотора
Важно понимать, что промежуточное электромагнитное реле может быть оснащенным несколькими группами контактов управления. Их количество зависит от назначения конкретного устройства
Чтобы было легче распознавать различные типы устройства, используется специальное буквенно-циферное обозначение, рассмотрим его на примере популярного ПЭ:
ПЭ46-1
- П – промежуточное;
- Э – Электромагнитного типа;
- 46 – номер серии;
- 1 – импульсный;
Если после этого продолжается маркировка, то она означает: количество рабочих замыкающих контактов и климатическое исполнение отдельно взятого устройства. Очень часто производитель опускает в описании эти моменты, но они обязательно должны значиться в сертификате качества и паспорте.
Фото — рп-21
Видео: реле серии TR20
Это интересно: Вводно-распределительные устройства (ВРУ) — назначение, виды, комплектация
О чем расскажет маркировка?

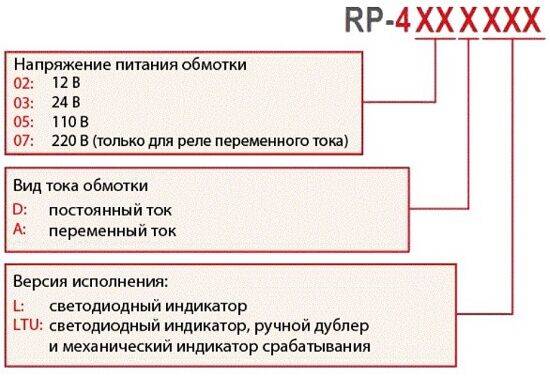

В маркировке контакторов указан полный набор данных о назначении и особенностях конструкции, в том числе информация о климатическом исполнении.
Расшифровка модели ТКЕ520ДГ: устройство с выдержкой обмотки до 30 В, а контактов – до 5 А, есть два замыкающих контакта, конструкцией прибора предусмотрен долгосрочный режим работы, выполнен герметично
Рассмотрим подробно структуру условного обозначения на примере ПЭ41(Н) (*)(*)(*)(*)(*)/(*)(*)(*)(*)5:
- РЭП — реле электромагнитное промежуточное.
- 37 (Н) – номер разработки.
- (*) — обозначение рода тока в цепи включающей обмотки: 1 — постоянного тока; 2 — переменного тока.
- (*) — вид замедления: 1 — замедленные при включении; 2 — замедленные при отключении.
- (*) — значение исходя из численности обмоток;
- (*)(*) — числовое значение замыкающих и размыкающих контактов;
- (*)(*) — напряжение или ток силовой намотки: постоянный (D) и переменный (А);
- (*)(*) — обозначение электросилы удерживающих обмоток;
- (*) — вид и технология подсоединения тыловых проводниковых линий: 1 – с ламелями под пайку; 2 – монтаж с винтовой фиксацией; 3 — крепление клеммами к разъемной колодке.
- (*)5 — климатическое оформление и категория размещения по ГОСТ: УХ — умеренно-холодный; В — всеклиматический.
При выборе необходимой модели коммутирующего устройства берутся во внимание не только его электротехнические параметры, но и среда, в которой оно будет работать. Подбор контактора производится исходя из требуемых характеристик: питающей силы (В), расходуемой мощности (Вт), коммутируемого тока (А), групп контактов, время сработки (с), размеров. Подбор контактора производится исходя из требуемых характеристик: питающей силы (В), расходуемой мощности (Вт), коммутируемого тока (А), групп контактов, время сработки (с), размеров
Подбор контактора производится исходя из требуемых характеристик: питающей силы (В), расходуемой мощности (Вт), коммутируемого тока (А), групп контактов, время сработки (с), размеров
Несмотря на предусмотренное высокое качество коммутатора, основной недостаток заключен в системе контактов. Предполагается, что чистая связная группа может находиться только в герметичных условиях вакуума. Если же воздействует основной отрицательный фактор – контакт с воздухом – на них начинает образовываться оксидная пленка.
Параметры изделий
РП разного типа имеют свой набор параметров в отношении технических характеристик. Необходимость в тех или иных данных возникает исходя из задач, предъявляемых прибору. Основные характеристики, ответственные за нормальную работу реле:
- чувствительность;
- ток (напряжение) срабатывания, отпускания, удержания;
- коэффициент запаса;
- рабочий ток;
- сопротивление обмотки;
- коммутационная способность;
- габариты;
- электрическая изоляция.
РП – важная и неотъемлемая составляющая большинства цепей в энергетике. Разнообразие моделей свидетельствует о том, что такой коммутационный прибор способен в полном объеме выполнять множество функций в любой схеме.

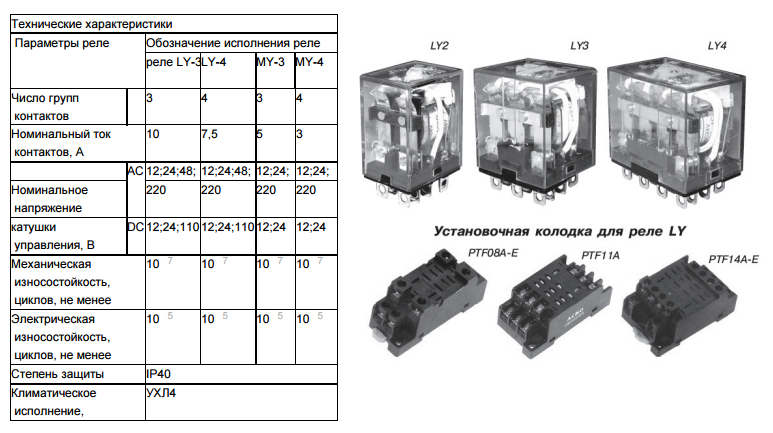

Параметры
У каждого отдельного промежуточного реле есть определенные технические характеристики. Рассмотрим их на примере отдельных моделей.
ПЭ-46, ПЭ-46-1:
| Тип | Электромагнитное двухпозиционное |
| Нижний ток срабатывания при напряжении 24/110, А | 0,02/0,01 |
| Количество циклов включения-выключения | 150 000 |
| Степень защиты | IР40 |
| Климатические условия по ГОСТ 15150-69 | От -40 до +50 |
РК-4Р с розеткой:
| Тип | Электромагнитное, трехпозиционное |
| Срабатывание, А | до 16 |
| Рабочее напряжение, В | От 12 (AC) в зависимости от модели 230 до |
| Износостойкость | 100 000 |
| Защита | IР40 |
| Количество контактов | 3 – замыкающий, размыкаемый, переключающий |
| Климатическое исполнение | От -40 до +40 |
РПГ – это особенный вид промежуточных реле, которые называются герконовые, чаще всего их подключение производится в промышленных условиях. Стандартно герконовое реле используется в сложных автоматических цепях с напряжением от 16 до 42 Вольт, помогает контролировать выпрямленный трехфазный ток, могут контролировать микропроцессорное производство.
Маркировка этого типа расшифровывается иначе, чем у обычного устройства. РПГ-Х1-ХХ-Х-Х-ХХ:
- РПГ – на герконах;
- Х – вид установки проводов (винтовое крепление, спайка);
- 1 – вид геркона;
- ХХ – контакты, может быть от 1 до 10;
- Х- обмотки (данные приборы бывают однообмоточными или двухобмоточными);
- Х – количество однотипных промежуточных устройств в корпусе;
- ХХ – исполнение по климату.
МКУ являются одними из первых реле, которые использовались для коммутирования отдельных проводов на производственных автоматизированных работах. Оно относится к нейтральным двухпозиционным устройствам для контроля сигнальных цепей. Принцип работы отличается от классического за счет использования дополнительной магнитной полосы внутри корпуса.
Фото — ЭТК Урал
Плоский якорь и Ш-сердечник образуют сильную магнитную часть, визуально схема немного напоминает реле стартера ВАЗ. Сердечник изогнут особенным образом, позволяющим разделить его на две отдельные части, описанные ниже. В сердечнике устанавливается катушка с пластмассовым корпусом. Сердечник разделяется на несколько групп контактов. С правой стороны детали устанавливаются полюса, на них расположен медный виток, замкнутый накоротко. У этой серии усиленная магнитная система, она при помощи винтового крепления установлена на плате. В это же время, у левой части сердечника установлен якорь и его ограничитель. Он производится из легированного листового стального проката.
Это промежуточное электромагнитное реле 220в можно установить на дин рейку.
Параметры работы МКУ:
| Напряжение катушки, В | От 12 до 220 у постоянного тока и 16 – 380 у переменного |
| Номинальный ток, А | 5 |
| Количество контактов | От 2 |
| Тип | Промежуточное многопозиционное |
Фото — РПЛ 122
Устройство типа РПЛ бывает нескольких исполнений. Наиболее популярна модель РПЛ-122:
| Напряжение изоляционного покрытия, В | 660 |
| Рабочий ток, А | 16 |
| Мощность, необходимая для работы катушки, Вт | 68 +/- 10 % |
| Износоустойчивость | 20 000 циклов |
| Допустимая частота включений | 3600 |
| Масса, кг, не более (винтовое крепление/крепление на стандартную рейку) | 0,32/0,35 |
Характеристики промежуточного реле Schneider Electric серии K:
| Ток, А | 10 |
| Максимально допустимое напряжение, В | 650 |
| Количество контактов | 4 |
| Тип | Электромагнитное многопозиционное |
РПУ-3М:
| Ток, А | 16 |
| Коммутационная износостойкость | 1 250 000 |
| Режимы | Продолжительный, прерывистый, кратковременный, комбинированный |
| Механическая износостойкость | 25 000 000 |
| Температура, °С | от -40 до +55 |
| Климатическое исполнение | У3, Т3, УХЛ3, УХЛ4 |
Купить нужное промежуточное реле Finder, ИЭК, ABB, CR-M можно в любом электротехническом магазине. Стоимость зависит от типа устройства. В среднем цена колеблется в пределах от нескольких десятков долларов до сотен.
Назначение и область применения промежуточных реле
Трудно перечислить отрасли промышленности, отдельные направления индустрии в которых используются промежуточные реле. Во всех отраслях промышленности, приборах для бытового применения, особенно в элементах систем с электронным, электротехническим оборудованием может быть установлено промежуточное реле.
Можно выделить несколько случаев как используют вспомогательные реле в сложных электротехнических комплексах:
- Для коммутации участков в различных независимых друг от друга сетях;
- Для увеличения задержки срабатывания защитных элементов в цепях большими токами нагрузки;
- Во вторичных цепях, для контроля параметров и режимов работы отдельных элементов в цепях высокого напряжения;
Одно реле на производственной линии может выполнять одновременно или последовательно несколько коммутаций в цепях питания или управления. В системах подогрева и водоснабжения при включении глубинного насоса, подается питание на катушку реле, при замыкании группы контактов включается система контроля, за работой насоса. На дисплее оператора отображаются основные параметры наличие напряжения, на насосе, токи нагрузки на каждой фазе, температура и другие в зависимости от сложности схемы, по мере необходимости.
Другая пара одновременно замкнет контакты подачи питания на катушку магнитного пускателя, при срабатывании которого ток пройдет на все три фазы электродвигателя насоса. В случае если пускатель собран по реверсивной схеме, другая группа одновременно отключает реверсивную схему, исключая короткое замыкание.
В системе подогрева сигнал со слабыми токами не способен включать катушки мощных магнитных пускателей или реле. Поэтому промежуточное реле выступает как усилитель управляющего сигнала, сигнал с теплового датчика включает промежуточное реле, контакты которого подают напряжение на обмотки магнитного пускателя, контакты которого замыкаются и питание подается на тэны, кипятильники или другие мощные нагревательные приборы.
Механизмы реле
Основные элементы электромагнитного реле
Релейный прибор выполняется в виде катушки, обвитой большим количеством медной проволоки. Внутри нее расположен сердечник-стержень из металла, зафиксированный на ярме – Г-образной пластине. Поверх сердечника и катушки находится якорь – металлическая пластина, которая удерживается возвратная пружина. К якорю прикреплены подвижные контакты, а напротив них – неподвижные.
Узел из катушки и сердечника – электромагнит, а узел из сердечника, якоря и ярка – магнитопровод. Контакты обеспечивают управление электроцепью, размыкая и замыкая ее.
Подключение промежуточного реле в схемы с нагрузкой различного назначения
В первую очередь проверяется работоспособность реле, для этого подключают контакты катушки ( 13 и 14) к источнику питания, при этом слышен характерный щелчок переключения контактов.
На данной схеме контактора показано положение при отсутствии питания на катушке.
При подаче напряжения 220, 24 или 12в контакты 9 – 10 – 11 – 12 замкнутся на соответствующие пары 5 – 6 – 7 – 8.
В данной схеме подключения реле исполняет роль контактора распределяющего подачу питания на элементы нагрузки.
- Нейтральный провод напрямую подключен к одному из контактов катушки;
- Фаза подключается через нормально замкнутую кнопку «Стоп», работающую на размыкание цепи;
- Последовательно кнопки «Стоп» включается кнопка пуск, разомкнутая в нормальном состоянии и работающая на замыкание цепи;
- Второй контакт кнопки пуск подключается к фазе;
- Фазы подключаются к нормально разомкнутым контактам;
- Нагрузка к нормально замкнутым контактам;
- Один из контактов выхода к нагрузки подключается между кнопкой пуск и стоп, после пуска схема обеспечит постоянную подачу напряжения на катушку, контакты будут замкнуты. Отключение реле и нагрузки произойдет при разрыве цепи кнопкой «Стоп».
В качестве нагрузки могут быть самые разные электромеханические элементы, для подключения нагрузки большой мощности промежуточные реле управляют работой магнитного пускателя с контактами способными пропускать большие токи. Промежуточные реле может управляться датчиками, освещенности, терморегулятором или датчиком движения в зависимости от функционального назначения схемы.
Схема управления электро-нагревающей системой через термостат и магнитный пускатель
Принцип работы этой схемы аналогичен предыдущей. Только пуск осуществляется автоматически термостатом, питание подается на катушку магнитного пускателя, после чего подключаются обогревательные элементы.
