Порядок изготовления пиролизного котла
Прежде чем приступать к изготовлению котла, ознакомьтесь с некоторыми полезными рекомендациями. При условии их соблюдения готовое оборудование будет максимально производительным, эффективным и экономичным.
Полезные рекомендации
- Систему нужно укомплектовать вентилем для регулирования интенсивности движения теплоносителя.
- Для увеличения теплоотдачи трубу теплоносителя лучше сделать изогнутой, к примеру, в форме змеевика.
- Проем для загрузки топлива должен иметь прямоугольную форму. При этом дверцу отверстия следует укомплектовать стальной накладкой для уплотнения.
- Для контроля интенсивности поступающего воздушного потока система укомплектовывается ограничителем.
Инструкция
Чертеж пиролизного котла
Первый шаг. Из листового металла вырезаем стенки корпуса котла в количестве 4 штук. В передней стенке вырезаем отверстия для топочной камеры и зольника.
Второй шаг. Вырезаем отверстия для трубников и дымососа.
Третий шаг. Соединяем вместе все металлические стенки, за исключением задней. Для этого используем сварочный аппарат. Тщательно отшлифовываем стыки между сторонами будущего отопительного котла.
Стенки котлаДверцаЗольник
Четвертый шаг. Собираем теплообменник котла в соответствии с представленной схемой. Свариваем трубы.
Котел
Пятый шаг. Вставляем теплообменник в корпус котла. Убеждаемся в герметичности соединений с помощью компрессора. При отсутствии течей привариваем заднюю стенку корпуса.
Шестой шаг. Устанавливаем решетку колосника. Она разделит корпус котла на 2 камеры. В одной (нижней) будет тлеть загрузка, во второй – сгорать газы. Нижнюю камеру укомплектовываем воздуховодом, а после обкладываем огнестойким кирпичом с каждой стороны.
Корпус пиролизного котла изнутри
Седьмой шаг. Монтируем дверцы зольной камеры и топливника. Они должны максимально плотно прилегать к корпусу.
Восьмой шаг. Устанавливаем собранный котел на предварительно выложенную кирпичную опорную площадку.
Девятый шаг. Подключаем дымоход. Трубу для отведения дыма рекомендуется обернуть минеральной ватой для утепления.
Десятый шаг. Подключаем к агрегату водяной контур.
Одиннадцатый шаг. Устанавливаем дутьевой насос.
КотелПиролизный котел своими руками
Дополнительно котел можно автоматизировать, установив систему температурных датчиков и регуляторов. Они будут контролировать интенсивность подачи воздуха.
Вытяжка около котлаБлок автоматики (подключен насос, вытяжка и датчики)
Чем топить пиролизный котел?
Пиролизный котел
Виды топлива
Для топки пиролизного котла можно использовать:
- дрова;
- торф в брикетах;
- антрацит;
- древесные гранулы и брикеты;
- бурый уголь;
- кокс.
Перечисленные виды топлива различаются по калорийности. От этого показателя напрямую зависит эффективность работы агрегата. Применение менее калорийного топлива может уменьшить КПД котла на 30% и более.
Чем топить котелЧем топить котел
Чаще всего для топки пиролизных котлов используют брикеты и пеллеты. Брикеты могут изготавливаться из древесины, соломы и торфа. Идеальный вариант – брикеты, изготовленные по методу прессования. Те же брикеты, которые изготавливаются из опилок, рекомендуется использовать только в комплексе с бурым углем либо дровами.
Для изготовления пеллетов тоже может использоваться древесина или солома. Материал прессуется подобно брикетам.
Нередко для топки пиролизных котлов используются дрова
Важно! Для обеспечения максимальной эффективности работы оборудования и уменьшения расхода топлива нужно использовать древесину влажностью не более 20%
В целом же при выборе топлива следует учитывать особенности местности, в которой находится ваш дом. Если вы живете в окружении лесов, наиболее целесообразным вариантом будет использование дров. Жителям же степных полос, как правило, выгоднее топить углем.
Если в месте вашего проживания доступно любое топливо, выбирайте самое калорийное. Этим вы обеспечите наиболее высокий КПД оборудования при минимальном расходе.
Котел пиролизный

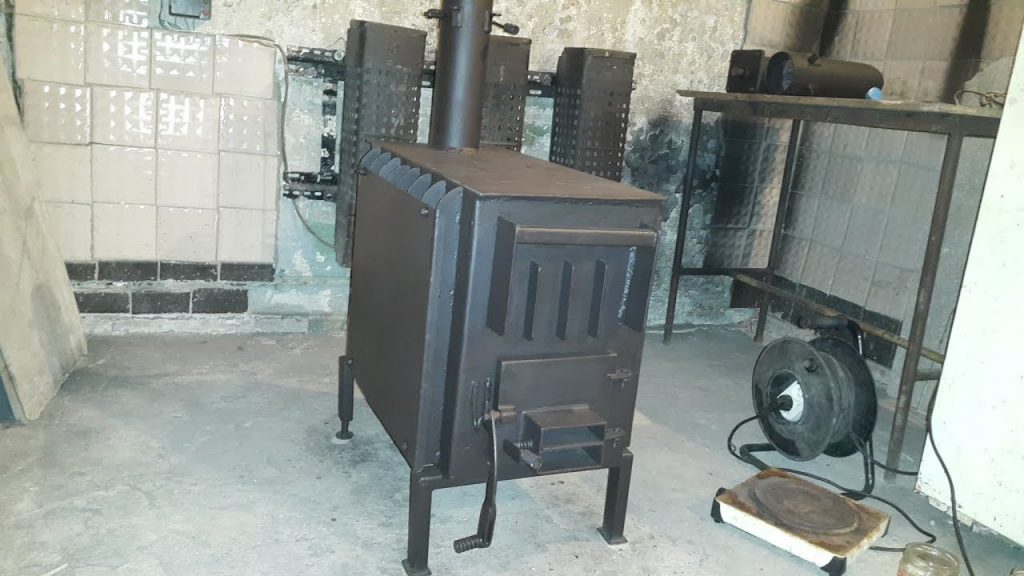

Как сделать пиролизную печь своими руками: пошаговая инструкция
Подготовив все необходимое, можно приступать непосредственно к изготовлению теплогенератора:
Предварительно нарезанные заготовки из уголка сваривают в каркас. Вертикальные элементы (стойки) должны иметь длину 1 м или чуть больше, длина горизонтальных перекладин зависит от размеров печи. Каркас необязательно делать сварным — сгодится и болтовое соединение. Но в таком случае конструкция окажется менее прочной.
Сборка каркаса пиролизной печи
При изготовлении передней стенки на этапе раскроя в ней должны были выполнить два проёма один — для закладки топлива, второй — для удаления золы. Проёмы должны закрываться дверцами, поэтому в соответствующих местах на передней стенке нужно приварить петли и крючки для фиксации дверных засовов.
Далее из вырезанных на подготовительном этапе заготовок нужно сделать дверки. К заготовкам прикрепляют при помощи заклёпок засовы и приваривают петли. Также необходимо приварить шинки в 10 мм шириной, благодаря которым дверки будут закрываться более плотно.
Пример расположения верхней и нижней дверок
На внутренней стороне каждой из боковых стенок нужно приварить по два уголка, на которые впоследствии будут укладываться колосниковая решётка (её можно сварить из арматуры) и перфорированный под, отделяющий топку от камеры дожигания.
Колосниковая решетка
Уголки следует расположить таким образом, чтобы камера дожигания и зольник занимали по ¼ всей высоты внутреннего пространства.
Поддувало с шиберной заслонкой
Далее в любую из боковых стенок на уровне верха топочной камеры нужно врезать поддувало с заслонкой. Оно изготавливается из короткого отрезка трубы диаметром 50–60 мм. Просверлив в поддувале отверстия диаметром 8,5 мм, в него нужно вставить ось заслонки, выполненную из арматуры диаметром 8 мм. С одной стороны ось должна выступать на достаточную длину — после сгибания её хвостовик будет выполнять функцию ручки.
Остаётся приварить к оси стальной диск, диаметр которого соответствует внутреннему диаметру поддувала. Чтобы заслонка не могла двигаться самопроизвольно, её рукоятку нужно оснастить пружинным или резьбовым фиксатором.
В крышке печи при раскрое заготовок должны были выполнить отверстие под дымоход.
Сборка конструкции
Когда все стенки будут готовы, их нужно последовательно приварить к каркасу. Начинают с днища, затем приваривают переднюю, заднюю и боковые стенки. Далее в печь укладывают колосниковую решётку с перегородкой и приваривают к ней крышку. Перегородка, отделяющая камеру дожигания, должна иметь отверстия общей площадью примерно 7% от всей площади детали. Кроме того, между её краем и передней стенкой печи должен оставаться просвет примерно в четверть длины топки.
Инжектор камеры дожигания
Для подключения печи к дымоходу в отверстие крышки нужно вварить отвод диаметром 110–120 мм с углом поворота 90 градусов. Далее к нему присоединяется горизонтальный участок длиной 0,8–1 м — так называемый боров. Для данной печи это очень важный элемент: он задерживает выход газов из камеры дожигания, позволяя им сгореть в полном объёме.
Боров (горизонтальный участок дымохода) – важный элемент для пиролизной печи
Данная печь работает в низкотемпературном режиме, поэтому в её дымоотводящем канале обильно образуется едкий конденсат. Если агрегат подключается к уже существующему кирпичному дымоходу, следует выполнить гильзовку последнего трубой из нержавеющей кислотоупорной стали. Этот же материал используется и в том случае, если дымоход возводится с нуля. Сначала к борову присоединяют тройник, ориентируя его таким образом, чтобы один патрубок смотрел вниз, другой — вверх. К нижнему патрубку приваривают несколько шпилек, на которые будет одеваться заглушка — это будет конденсатоприемник. Для сброса конденсата нужно врезать в заглушку патрубок с резьбой и установить на него шаровой кран. К верхнему патрубку тройника присоединяется дымоотводящая труба. Она должна быть очень хорошо утеплена, иначе тяга из-за низкой температуры дымовых газов (всего 120 градусов) окажется слишком слабой.
Обратите внимание! Образующийся при работе данной печи конденсат не только едок, но и крайне ядовит
Очень важно предотвратить его попадание в помещение. Все стыки дымохода должны быть тщательно герметизированы высокотемпературным герметиком, ещё лучше — установить трубу снаружи, соединив её с боровом через отверстие в стене
Все стыки дымохода должны быть тщательно герметизированы высокотемпературным герметиком, ещё лучше — установить трубу снаружи, соединив её с боровом через отверстие в стене.
Рекомендации по увеличению КПД самодельной печи
Как увеличить КПД бубафони? Какая проблема мешает этому генератору тепла работать на полную катушку? Одна из проблем — корпус печки нагревается неравномерно. Из-за этого получаем плохой обмен тепла в помещении. Можно ли решить эту проблему? Конечно можно. Для решения этой проблемы, возьмем лист гофрированного металлопрофиля. Обернем его вокруг печки, получив защитную «рубашку» и приварим точечно профильный лист к баллону.
Можно кроме сварки найти другое решение. Это решать, думать вам. Воплотив это решение в готовую конструкцию, мы получим устройство печи длительного горения, формирующее поднимающиеся потоки воздуха. Снизу ребер будет подниматься холодный воздух. Пройдя вдоль корпуса баллона воздух нагреется и на выходе станет горячим.Плюс к этой доработке можно сделать следующее.
Обложить всю конструкцию кирпичом. Это позволит накапливать тепло от генератора, с отдачей его равномерно по всей площади строения достаточно долго. Кроме профильного листа можно использовать обрезки трубы. Подойдут профильные или обычные круглые трубы. Их приваривают
вокруг корпуса баллона, получают эффективную конструкцию для генерации тепла с равномерным обогревом.
Конструкция, устройство и принцип действия самодельной пиролизной печи
Упрощённый вариант газогенераторного прибора отличается от полноценного следующими особенностями:
- Камера дожигания расположена не снизу, а сверху, поэтому древесный газ поступает в неё самотёком. Реализовано это следующим образом: верхняя четверть внутреннего пространства печи отделена перфорированной горизонтальной перегородкой, не доходящей до передней стенки на 20—25% длины топки. Таким образом, большая часть дымовых и пиролизных газов будет отклоняться вперёд и мы получаем печь с передним горением, которой довольно легко управлять. Нижняя четверть внутреннего пространства будет играть роль зольника — она отделяется от топки колосниковой решёткой.
- Первичный воздух поступает в топку за счёт естественной тяги. Для этого в стенке печи имеется отверстие с регулируемой заслонкой — поддувало.
- Воздух в камеру дожигания отдельно не подаётся — он забирается из топки.
- Тяга ограничивается установленной в дымоходе шиберной заслонкой, которая имеет вырез определённой площади. В момент растопки печи эта заслонка полностью открывается.
Самостоятельное изготовление печи
Бытовая печь, работающая по принципу пиролиза, подойдет для:
- Дачи;
- Дома;
- Походных условий;
- Бани;
- Гаража;
- Других жилых построек.
Занимаясь изготовлением пиролизной печи своими руками, важно рассчитать пропорцию газа с кислородом, размеры конструкции и требуемую мощность
Какие инструменты и материалы понадобятся
Для монтажа бытовой пиролизной печи понадобится следующий перечень материалов и инструментов:
- Аппарат для сваривания деталей;
- Электродрель;
- Болгарка;
- Электроды;
- Отрезной круг 240 мм;
- Шлифовальный круг 135 мм;
- Листы металла толщиной 4 мм;
- Трубы отличающихся диаметров;
- Трубы профилированные;
- Датчик температур;
- Вентилятор.
После строительства конечный этап отделки – обкладка печи кирпичом или внутренняя футеровка, чтобы создать эффект «термоса». Кирпичная кладка выполняется после монтажа установки.
Пиролизная печь имеет 2 камеры сгорания. Одно отделение перерабатывает твердые материалы, а второе – смешивает продукты обработки с воздухом. Если первое отделение расположено вверху, между отсеками устанавливается колосниковая решетка. В металлической печи роль перегородок играют полые пластины.
Внимание! Вентилятор необходим в печах, где камера для горючих газов находится в нижней части. Принудительная тяга перемещает вещества в отсек, где происходит дожиг. Такие конструкции имеют дымососы
Такие конструкции имеют дымососы.
Чертеж для изготовления
На чертеже будет видна форма корпуса, размеры, способ расположения камер. Затем нужно рассчитать мощность для обогрева помещений. На схеме устройства отражены такие элементы:
- Металлическая бочка – емкость для сгорания материала (главная камера);
- Отверстие для подвода кислорода;
- Трубы для отвода дыма;
- Трубы для контура, по которому циркулирует вода;
- Камера дожига;
- Вентиляционная система;
- Регуляторы.
Начертить схему будущей печи можно своими руками с учетом конструктивных особенностей. Основой послужит готовый чертеж соответствующего варианта буржуйки.
Рис. 1 Схема монтажа бытовой установки
По чертежам можно собрать печь прямо на месте ее применения. Когда будет готово основание, устанавливаются стенки внутри и отсек для золы. Сварочным аппаратом собираются составные части, затем – теплообменник, колосники и камеры печи. Между стенками засыпают песок, который предупредит перегревание установки во время эксплуатации. В конце устанавливаются дверцы и заслонки, выполняется подключение к контурам водного теплообменника.
Что можно переработать пиролизом
От назначения пиролизной установки зависит выбор сырья. Если это утилизационная печь, она перерабатывает отходы:
- Пластмассовые и полимерные материалы;
- Кабели;
- Скрап автомобилей;
- Покрышки;
- Шламы нефтедобывающей промышленности;
- Побочные продукты бурения;
- Землю, загрязненную мазутом и смолистыми веществами;
- Отработанное масло.
При применении пиролиза для получения газа, обогащенного углеводородами, установки перерабатывают:
- Древесину;
- Древесный уголь;
- Нефтепродукты;
- Другие виды твердого топлива.
Продукты переработки мусора
Продукты переработки отходов отличаются в зависимости от использованного для пиролиза сырья. Если в печь загрузить древесину при нагреве до 400 градусов, можно получить:
- Кетоновые вещества,
- Альдегиды,
- Деготь в смеси с древесным уксусом.
Если пиролизу подвержен полиэтилен, на выходе будет:
- Смесь из предельных и непредельных углеводородов;
- Газы;
- Жидкая составляющая;
- Парафин;
- Этилен.
При переработке пластика результатом пиролиза могут стать:
- Воск;
- Масла;
- Бензин;
- Твердое горючее;
- Бензин;
- Газ.
Результатом обработки отходов органического типа становится одновременно два вида продуктов: жидкая составляющая и кокс. В жидком виде можно получить пиролизный газ (органическое топливо) и смолы. При фильтрации и осаждении газообразной части вырабатываются углеводороды. Дополнительно производители занимаются получением ароматических соединений путем пиролиза.
Виды печей длительного горения
Варианты печей такого типа классифицируются в зависимости от материала, способа эксплуатации и метода передачи тепла. Конструкции отличаются по типу тяги и взаимному расположению внутренних камер. Таким образом, печи изготавливаются металлическими или кирпичными.
Таблица: классификация пиролизных печей
материал | внутренняя конструкция | применение |
металлическая | печь-буржуйка | обогрев жилого и нежилого помещения |
для бани и сауны | ||
готовка пищи | ||
для барбекю (уличная) | ||
печь Булерьян | обогрев жилого и нежилого помещения | |
печь Бубафоня | обогрев нежилого помещения | |
печь на отработанном масле | обогрев нежилого помещения | |
кирпичная | печь Кузнецова | обогрев жилого помещения |
для бани | ||
готовка пищи |
Фотогалерея: разнообразие агрегатов отопления
Придумана в Канаде, работает на любом топливе, колосники с подачей воздуха вмонтированы во второй камере
Её легко изготовить из газового баллона, работает на опилках, угле, дровах и древесной коре; пламя горит сверху вниз
Используется в гараже для обогрева и в качестве плиты, но следить за техникой безопасности
Конструкция состоит из перевёрнутых куполов, позволяющих пиролизным газам разогревать её длительное время
Используется в бане или сауне для повышения влажности и нагрева воды
По способу передачи тепла агрегаты разделяются на модели:
- с водяным контуром отопления;
- вариативностью размещения теплообменников (камеры сгорания и тления располагаются в разном порядке). Если топка находится сверху, а камера дожига газов — снизу, тогда необходима принудительная тяга с помощью дымососов и вентиляторов. Если же, наоборот, топка расположена снизу, то срабатывает естественная тяга.
Как выбрать вариант печки
Сначала определитесь:
- для каких целей нужна печь;
- где она будет стоять;
- на каком топливе работать.
При выборе типа конструкции для создания своими руками учитывайте площадь и тип пространства. В зависимости от параметров обогреваемого помещения подбирают размеры и мощность печи. При этом стоит учесть, что кирпичные модели ставят на постоянное место будущего использования, а металлические — почти все мобильны.
Самодельная печь должна соответствовать необходимым характеристикам и быть безопасной в использовании
При изготовлении любой модели печи собственноручно стоит рассчитать баланс между соотношением кислорода и газа. Поэтому выбор и сборка любого варианта печи требуют тщательного расчёта параметров, мощности и габаритов изделия.
Конструктивные элементы
Высококачественные стальные листы используют для создания металлических конструкций прямоугольной формы. При этом печь изготавливают с двойными стенами. Пространство между ними заполняются песком или водой (водяной контур). Металлические бочки с толстыми стенками могут служить основой для изготовления небольшой печи.
Металлическую конструкцию можно обложить кирпичом снаружи (обкладка) или изнутри печи (футеровка)
В пиролизной печи две камеры сгорания. В одном отделении происходит переработка твёрдого топлива, а в другой продукты пиролиза смешиваются с воздухом. При верхнем расположении топки для твёрдого топлива, между отсеками ставят колосниковую решётку. В печах из металла перегородками служат полые внутри пластины.
Наглядное изображение потоков воздуха во время работы пиролизной печи-буржуйки с топкой в нижнем отсеке
Вентиляторы наддува являются необходимыми элементами в конструкциях, где камера для газов расположена снизу. С помощью принудительной тяги газообразные вещества перемещаются вниз, где начинается процесс дожига. В таких изделиях присутствуют и дымососы на отводящих каналах.
Принудительная тяга направляет газы во вторую часть печи, где происходит их дожиг (с выделением большого количества тепла)
Все элементы конструкции взаимосвязаны, обеспечивая эффективную работу пиролизной печи.
Разновидности печек в зависимости от расположения вертикальная модель
В зависимости от того, в какой плоскости будет располагаться металлический резервуар, выделяют два типа самодельных буржуек: вертикальные и горизонтальные. Каждая из этих разновидностей отопительных устройств имеет свои преимущества и недостатки. Печь из бочки вертикального типа устанавливается не на пол, а на ножки. Чтобы выполнить дверцу, потребуется вырезать боковую часть резервуара и снабдить ее петлями
Важно запомнить, что петли необходимо фиксировать к бочке и дверце не с внутренней, а с наружной ее части
Обязательным элементом такой конструкции является металлическая пластина с перфорированием, которую именуют колосником. Для фиксации такой решетки можно воспользоваться обычными уголками. Для того чтобы выполнить поддувало, потребуется подготовить металлическую трубу с шиберной заслонкой. Толщина стенок металла должна быть достаточной, иначе конструкция быстро прогорит.
Заслонка для дровяной печи длительного горения, расположенной в вертикальной плоскости, фиксируется на специальные болты. При розжиге топлива внутри резервуара следует до предела открывать поддувало.
В верхней части канистры необходимо выполнить отверстие в форме круга. Оно понадобится для того, чтобы подсоединить к самодельной печке дымоходную конструкцию. Стыковка трубы с металлической поверхностью производится с помощью сварочного оборудования.
Функция колосника заключается в защите днища канистры от прогорания, а также в удержании тепловой энергии. Таким образом, этот элемент является необходимым при монтаже самодельной печи длительного горения.
Конструктивные особенности определяются в зависимости от назначения устройства и места, где оно будет располагаться. При желании можно скачать уже готовый чертеж буржуйки в интернете. Однако в этом случае необходимо не ошибиться с ее объемом.
Вертикальная разновидность самодельного отопительного устройства отличается простотой сборки. Найти применение такому агрегату можно как в частном доме, так и на даче. Дрова, используемые для растопки отопительного устройства такого типа, подбираются в зависимости от габаритов топки.
Полезные советы
Тщательно следуйте инструкции во время укладки.
Выбирайте чертеж, который вам по силам.
Располагайте печь не вплотную к стенам, но и не в центре комнаты (если, конечно, она не традиционная русская).
При перевозке огнеупорного кирпича соблюдайте осторожность, так как он очень хрупкий.
Боковые стенки печи наиболее теплые, поэтому расположите их ближе к местам, которые нужно тщательно прогреть.
Не забывайте про автоматизированные печи, которые будут контролировать температуру.
Кладка любой печи, из рассмотренных выше, не вызовет затруднений при тщательном планировании и упорстве. Удачи!
Собираем простой пиролизный котел своими руками: пошаговая инструкция
Изготовление агрегата начинается с нарезки металла для корпуса.
- По имеющимся чертежам точно размечаются детали и для удобства маркируются, например, мелом.
- Все нарезанные элементы сначала скрепляются на «прихватках» сваркой и только после окончательных замеров провариваются.
- Конструкция собирается на металлическом листе образующем дно. Затем устанавливаются на свои места боковые стенки и задняя панель, которые являются внутренней стороной котла и провариваются с двух сторон. Так как внешних стенок еще нет, получается, мы видим котел изнутри водяной рубашки.
Сюда больше не будет возможности попасть, поэтому важно тщательно проверить каждый сантиметр шва и можно обработать сварочным герметиком для полной уверенности. Самодельный отопительный пиролизный котел. Самодельный отопительный пиролизный котел
Самодельный отопительный пиролизный котел
На этом этапе монтируются трубы теплообменника.
Затем наваривается «кожух» (внешняя стенка) и обечайки дверок.
Варианты изготовления печи
Конструкцию печи можно усложнить, превратив её в конвектор. Для этого её оснащают вертикальными трубами диаметром от 60 до 100 мм, 2/3 диаметра которых должны находиться внутри топки. Чтобы увеличить площадь контакта труб с высокотемпературной зоной печи, их делают изогнутыми.
Снаружи теплогенератор можно обшить защитным кожухом. Тогда его температура при работе печи в режиме газогенерации не превысит 50–55 градусов. Воздух, исходящий из труб, будет иметь температуру 60–70 градусов.
Самодельную пиролизную печь можно оснастить катализатором, также изготовленным самостоятельно. Хорошим материалом для него является нихром. Можно сделать и керамический катализатор, взяв за основу кирпич или трубку из обожжённой глины. Оксид переходного металла, например, марганца, или элемент из группы платиноидов наносится на него так:
- Соль металла (она не должна быть устойчивой к воздействию высоких температур) растворяют в воде, после чего этим раствором пропитывают керамическое основание.
- Далее будущий катализатор сушат при температуре 160–200 градусов.
- Теперь деталь нужно прокалить на открытом воздухе, разогрев до температуры в 600–800 градусов.
Наиболее доступной солью платины является гексахлороплатинат аммония, для изготовления марганцевого катализатора можно применить нитрат марганца, а ванадий легко получить из ванадата аммония.
Эксплуатация и обслуживание печи
Запуск в работу печи с частичной газогенерацией осуществляют следующим образом:
- На колосниковую решётку укладывают порцию быстропрогорающего топлива — тонкие ветки, щепки, пеллеты или даже картон. Полностью открыв шиберную заслонку и поддувало, поджигают горючее и закрывают дверцу топки.
- После того как топливо превратится в угли (следить за горением можно через поддувало), на него укладывают несколько сухих поленьев. Если имеется большой чурбак, колоть его не нужно — можно укладывать как есть, при условии, что он помещается в топке.
- Закрыв дверцу, печь переводят в режим газогенерации: полностью закрывают шиберную заслонку и прикрывают поддувало, регулируя с его помощью мощность печи. Напомним, что в шибере имеется вырез, благодаря которому дымоход наглухо не перекрывается.
В пиролизных печах зола образуется в очень незначительных количествах, поэтому её удалением владельцу приходится заниматься сравнительно редко — раз примерно в 7–10 дней. Однако, нужно учесть, что у печей с частичной газогенерацией дымоход и топка очень быстро зарастают сажей. Вот её приходится удалять сравнительно часто — тоже примерно раз в 10 дней. Сильно запускать агрегат не стоит: сажа и смола уменьшают просвет дымоотводящего канала, препятствуют передаче тепла стенкам печи и при значительной толщине слоя могут вспыхнуть и стать причиной пожара.
Дымоход прочищают через конденсатоприемник, предварительно сняв с него заглушку.
Инструкция по переделке
Переделка печи в камин требуется не так часто, обычно подобные работы планируются, когда в доме уже стоит печь, но используется она крайне редко. Потратив не так много времени и средств, из такой печи можно сделать красивый и стильный камин, который не только обогреет дом, но и станет настоящим украшением для любого интерьера. Печи не так сложно переделать в декоративную конструкцию. Часто такие печи стоят на кухнях, в центральных комнатах, они не занимают много места, но внешний вид их не всегда эстетичен. Поэтому можно смело браться за переделку и использовать камин в качестве дополнительного источника для обогрева помещения.
Чтобы переделать печь в удобный и красивый камин, необходимо приготовить следующие инструменты и материалы:
- кирпич печной и огнеупорный, его объем зависит от того, насколько максимально придется переделывать печь;
- строительный уровень;
- болгарка;
- цемент;
- глиняный кладочный раствор;
- дымоходная готовая труба (если старую придется полностью убирать);
- мастерок;
- шпатель;
- плитка для облицовки;
- стеклянная дверца для камина.
Перед тем как начинать переделывать печь в камин, необходимо учесть то, что топится камин иначе. Подходят только специальные древесные брикеты или сухие дрова. Поэтому рекомендуется сразу позаботиться и о том, чтобы всегда находился определенный запас топлива.
Следует подготовить все указанные материалы и инструменты, составить индивидуальный чертеж будущего камина. Внешний вид его зависит от исходной печи. Обязательно следует провести осмотр печи, выяснить, насколько качественно сделан корпус, в каком состоянии находится фундамент. Если все в полном порядке, то разбирать уже стоящую конструкцию не следует, работы проводятся на том материале, который есть. Между общим фундаментом пола дома и основанием для печи должен находиться зазор в 25 см, он полностью засыпается песком.
У топливника глубина должна составлять 50 см, корпус внутри печи должен обязательно быть выложен огнеупорным кирпичом.
Если все условия соответствуют требуемым, то надо перейти к осмотру дымоходной трубы, так как ее, возможно, придется перестроить. У каминов требования к дымоходам отличаются от печных, высота должна составлять от 7 м, сечение — не меньше 13*25 см. Необходимо наличие специальных каналов, которые внутри конструкции будут управлять воздушными потоками вдоль дверец. Это не даст саже постоянно оседать на стекле дверки. Вариант переделанной печной конструкции можно посмотреть на рисунке. ИЗОБР.1.
Как бы странно это ни звучало, но довольно часто встает вопрос о том, как переделать печь в камин. Настораживает сразу несколько фактов, требующих дополнительного разъяснения. Откуда взялась печь в XXI веке? Зачем ее нужно переделывать? Возможно ли это, ведь печь и камин являются разными устройствами?
Домашний очаг
Расчёт параметров
При проектировании печи стремятся решить главную задачу — обеспечить требуемую мощность. Она будет зависеть от количества топлива, поэтому нужно правильно рассчитать объем топки. Сделать это можно по упрощённой методике.
Задаёмся требуемой мощностью
Предположим, по результатам расчёта на теплопотери выяснилось, что для отопления помещения при самой низкой наружной температуре требуется 10 кВт тепла.
Определяем необходимую мощность печи в режиме обычного (пламенного) горения
Известно, что в режиме газогенерации мощность печи составляет 10—30% от той, которая развивается в режиме пламенного горения. Следовательно, для получения 10 кВт с газогенерацией агрегат при горении с пламенем должен развивать мощность W = 10 / 0.3 = 33.3 кВт (принимаем 30-процентное соотношение мощности).
Выбираем наименее энергоёмкое топливо из всех видов, которые предполагается использовать
Вот, например, данные о теплотворной способности некоторых видов древесины:
- бук: 15,5 МДж/кг;
- берёза: 16,5 МДж/кг;
- осина: 18,2 МДж/кг;
- дуб: 20 МДж/кг.
Из всех перечисленных пород меньше всего тепла даёт бук, на него и будем ориентироваться.
Определяем объём топливной закладки, которая сможет обеспечить требуемую мощность
При этом нужно учитывать, что порция дров сгорает в режиме пламени примерно за 4500 с. Следовательно, за это время она должна дать следующее количество тепла: Q = 33,3*1000*4500 = 149,85 МДж.
Рассчитаем необходимую массу топлива, учитывая, что полностью оно сгорает только на 80%, а КПД самодельной печи равен примерно 50%:
М = 149,85 / (15,5*0,8*0,5) = 24,17 кг.
Зная, что плотность сухого бука составляет 620 кг/м3, переведём полученное значение массы в объем: V = 24,17 / 620 = 0,039 м3 = 39 л.
Определяем объём топки
При этом нужно учитывать, что коэффициент загрузки топки в среднем составляет 0,63. Таким образом, она должна иметь объем: Vт = 39/0,63 = 61,9 л.
Следовательно, необходимый объем топки можно принять равным 62 л. Её длину следует принимать равной 0,5 м — чтобы можно было закладывать достаточно длинные поленья. Прочие размеры выбираются произвольно. Например, ширина может составить 300 мм, тогда высота должна быть 413 мм (0,3*0,413*0,5 = 0,062 м3).
Порядовки — подробная схема кладки печи из кирпича.
Как построить печь своими руками? Рассмотрим, как нужно осуществлять кладку кирпича на примере русской печи. Ряд номер..
- Рассчитан на гидроизоляцию фундамента. Класть скошенные кирпичи и ¾. Во время кладки использовать цементно-песчаный раствор.
- Второй ряд представляет собой основы для стенок зоны опечья.
- Третий ряд – стенки опечья (3/4 кирпич).
- Четвертый ряд – опора подпечка.
- Пятый ряд располагается по углам с целью создания опоры арки. Также использовать этот ряд для выкладывания подпечка.
- Шестой ряд выкладывается по шаблону из дерева, который будет временным сводом опечья.
- Ряд для свода начинают класть от краев к середине. Центральный кирпич вбивается киянкой для обеспечения прочности. Также кирпичи нужно класть как можно ближе друг другу, а в проемы между ними класть кирпичные осколки.
- Стены оплечья состоят из кирпичей этого ряда.
- Стены печи и стены холодной печурки выкладываются в этом ряду.
- Заключительный ряд для опечья. Между кирпичами зазоры засыпать песком, ради изоляции.
- Укрепление перекрытия опечья с добавлением скошенного кирпича.
- Начинается использования глиняно-песчаного цемента. Кладка шетска. Кирпич должен ложиться ровно, но потом все равно обязательно нужно его отшлифовать.
- Кирпичи этого ряда станут шестком и варочной камерой. Дополнительная установка дуги устья.
- Стенки шестка и горнила.
- Стенки шестка и горнила.
- Стенки шестка и горнила.
- Сложить опоры для свода варочной камеры.
- Складывается из огнеупорного кирпича сводом.
- Стенки шестка.
- Стены шестка. Заполнить прощелины песком.
- Кладка горнила, начало самоварника.
- Конец перекрышки. Установка душника.
- Каналы самоварника и перетрубья.
- Те же каналы.
- Дополнительный канал для вьюшки.
- Те же каналы.
- Установка полудверки.
- Перевязка швов и те же каналы.
- Перевязка швов и те же каналы.
- Перевязка швов и те же каналы.
- Соединение трубы и душника.
- Установка задвижки.
- Кладка трубы.
33+ кладка трубы.
