Технические характеристики боксов
При выборе бокса для автоматов необходимо руководствоваться его техническими характеристиками. От них зависит количество защитных устройств, которое получится поместить в каждый конкретный шкаф, в каких условиях его допустимо эксплуатировать, и насколько он безопасен с точки зрения поражения электрическим током.
Класс надежности изоляции
Глава 2 ГОСТ 12.2.007.0-75 определяет 5 классов электротехнических изделий по способу защиты человека от поражения электрическим током. Электрические ящики под автоматы относятся к I и II классам. Их свойства таковы:
- класс I — электрические аппараты, оснащенные рабочей изоляцией и элементом для заземления,
- класс II — аппараты, оснащенные двойной или усиленной изоляцией, но без элементов для заземления.
Материал боксов для автоматов
Материал корпуса ящика для автоматов главным образом определяет условия его эксплуатации и безопасность использования. С этой точки зрения, в продаже есть 2 типа изделий:
- Пластиковые боксы. Обычно это небольшие квартирные щиты. Они производятся из жаростойкого АБС пластика, способного выдерживать нагрев до температуры 650 °С. Такой материал плохо поддерживает горение, не гниет от влаги и прост в механической обработке. Эти факторы способствуют тому, что специалисты отдают предпочтение пластиковым коробкам.
- Металлические боксы. Для этих изделий характерен I класс защиты от поражения электрическим током. Металлические модели покрывают полимерным покрытием, защищающим их от пагубного воздействия влаги и химически агрессивной среды. Металлические ящики под автоматы в обязательном порядке заземляются. Они проще переносят удары. Поэтому их устанавливают в местах, где возможны механические повреждения извне.
Бокс для автоматов с заземляющей шиной
Количество рядов под автоматы
Другая важная характеристика бокса — это количество рядов под автоматы. Автоматические выключатели устанавливаются на DIN-рейки. Каждая рейка — это горизонтальный ряд, на котором в последующем расположится линейка автоматов. Чем шире этот ряд, тем больше защитных устройств получится разместить в щитке.
В одном электрическом щите может быть несколько рядов. На каждом из них, в зависимости от модели щита, можно разместить от 2 до 180 стандартных автоматов с шириной 17,5 мм.
Допустимые напряжения
Характеристики электрических щитов указываются в технической документации. При выборе данного изделия необходимо учитывать его максимальное рабочее напряжение.
В обычном квартирном боксе имеется напряжение 220 В переменного тока. В общем этажном ящике оно достигает 380 В. В электрических шкафчиках промышленного оборудования напряжение способно достигать 600 В постоянного тока.
Устройство электрощита
Разработка электрической схемы электрощита полностью зависит от всей проводки здания. Т.е., именно она предопределяет количество автоматических защитных выключателей, их тип, параметры, а также иные элементы и их свойства.
Поскольку в каждом отдельном случае существует целый ряд конкретных особенностей, не будем останавливаться на разработке принципиальной схемы, а только рассмотрим основные, общие конструктивные элементы.
Прежде всего, распределительный щит для частного дома может быть выполнен из металла или пластика. В последнее время все большей популярностью стали пользоваться пластиковые конструкции, они имеют привлекательный внешний вид, меньший вес и цену, однако металлическая конструкция надежнее, служит дольше и выдерживает большие механические нагрузки. Выбор остается за вами.
Корпус конструктивно может быть встраиваемый в нишу, предварительно приготовленную в стене, а также устанавливаться непосредственно на ней.
Встраиваемые конструкции более удобны при монтаже скрытой проводки, они занимают меньше места, не выделяются внешне, смотрятся эстетично и гармонично вписываются в пространство. Однако их монтаж и установка значительно сложнее.

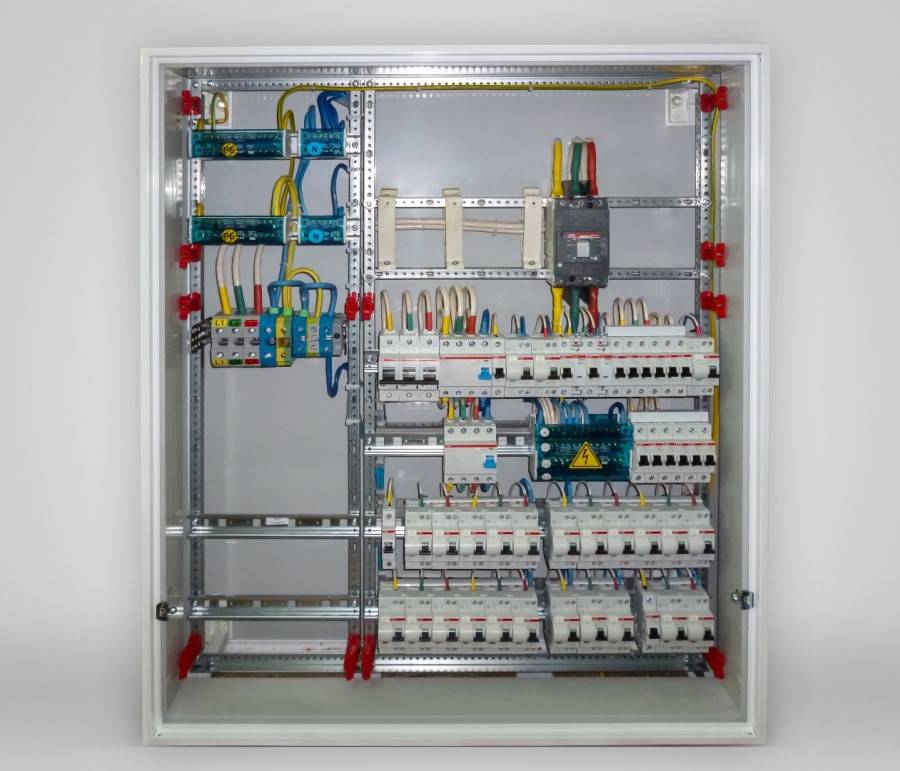

Внутреннее устройство электрощита состоит из следующих основных компонентов:
- Специальная DIN – рейка, на нее устанавливаются все автоматические выключатели и другие устройства управления и защиты;
- Особого рода распределительные токоведущие шины для нулевого и защемляющего провода. Шина земли обозначается «PE», а нулевая – «N»;
- Автоматические выключатели, устройства защитного отключения и другие устройства автоматики и управления, например: освещением, вытяжкой и т.п.;
- Счетчик потребления электроэнергии;
- Провода, соединяющие все элементы электрощита в единую схему.
В некоторых случаях, например в квартирах, в электрощите может не быть счетчика, а кроме того, устанавливаться иные, не указанные блоки автоматики и управления. Крепеж и установку дополнительных элементов необходимо делать в соответствии с инструкцией к этим приборам, она поставляется вместе с ними.
Выбор места для щитка
Главное, что стоит учесть при выборе ящика для автоматов, это его доступность. Защитные устройства, расположенные внутри, должны быть легкодоступны для жильцов квартиры и ремонтного персонала. Поэтому встраиваемые в стену ящики нельзя заделывать штукатуркой или гипсокартоном.
Место для установки зависит и от характеристик среды. Если подразумевается, что бокс будет находиться на улице, то желательно использовать пластиковые модели. Они, в отличие от железных, не ржавеют от сырости или дождя. С другой стороны, если ящику с автоматами предстоит служить в подъезде или на оживленной улице, то лучше использовать металл. Железный бокс с большей вероятностью переживет случайные и не очень толчки и удары от других жителей подъезда или вандалов.
Бокс пластиковый
Такой бокс выполнен из самозатухающего полимера и позволит произвести не только пломбировку вводного автомата, но также защитит от хищения электроэнергии, а также от несанкционированного доступа к клеммам устройства. Он выполнен в форме коробки и предназначен для отдельной от прибора учета установки. Также в нем имеются выштампованные отверстия для подключения проводов, которые очень просто выламываются в удобном для монтажа месте.
Он представляет собой раскрывающуюся коробку, состоящую из двух частей. Кроме установки отдельно от счетчика вне модульного шкафа, боксы могут быть предназначены и для установки внутри него на DIN-рейке.
Рассмотрим бокс для отдельной установки. Внутри он оборудован DIN-рейкой, на которую и монтируется вводной автомат. Чтобы опломбировать его, необходимо сверху закрепить ответную часть бокса, после чего в отверстия продеваются пломбы.
Бокс для внутренней установки выглядит следующим образом:
Он также состоит из двух частей. Принцип пломбировки точно такой же, как и в предыдущем случае. Принципиальной разницы в двух вариантах исполнения нет, но расположить вводной автомат все же лучше внутри щитка рядом с прибором учета. Такая установка будет более целесообразной и удобной.
Варианты монтажа
Важным классифицирующим признаком является месторасположение распределительного щитка. Исходя из способа установки, он может быть:
- Наружным (накладным). Это наиболее встречающаяся модель, оптимально подходящая для прокладывания электрической проводки скрытого и наружного типа в деревянных помещениях (домах, банях). Изготавливается из пластика или металла, имеет немалые размеры, поэтому требует определённого пространства для установки.

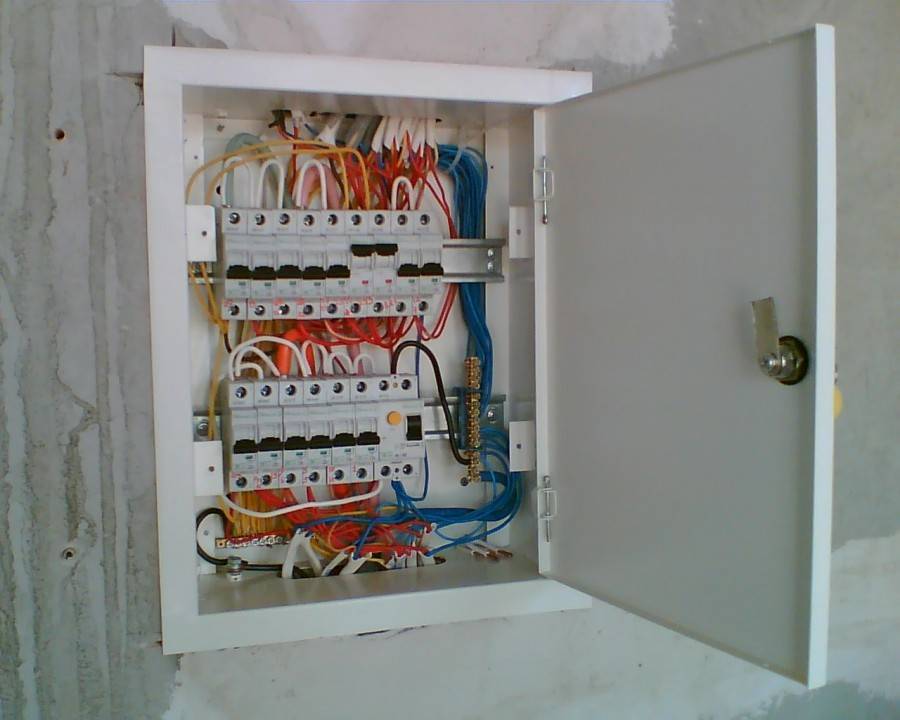

- Встраиваемым. Монтируется вровень со стеной, не выпирает, поэтому имеет более эстетичный вид. Отбортовка, имеющаяся на лицевой стороне прибора, делает невидимым технологический стык. Применяется в случаях, когда количество модулей на щитке значительно превосходит число отводящих линий.
Ещё один вариант установки распределительного щитка — напольный — в быту применяется крайне редко. Причина такого редкого использования заключается в очень больших размерах устройства, из-за которых его эксплуатация в домашних условиях становится неудобной. Больше подходит для промышленных предприятий, характеризующихся высокими токовыми нагрузками.
Независимо от способа монтажа, место, где будет располагаться электрический щит, должно отвечать установленным нормам. Оно должно хорошо освещаться (лучше естественным светом) и проветриваться. Расположение вблизи прибора пожароопасных и взрывоопасных веществ недопустимо. Специалисты, занимающиеся обслуживанием электрощитка, должны иметь постоянный лёгкий доступ к нему. Соблюдение этих требований является гарантией безопасной и эффективной работы распределительного оборудования.
Нюансы выбора
В торговых точках электрические щитки представлены в большом ассортименте. Их выпускают почти все ведущие производители электрофурнитуры. Наиболее часто электрики выбирают щиты таких торговых марок, как Schneider Electric, Hager, ABB, Legrand, Viko, IEK, Makel (последние 3 являются наиболее бюджетными вариантами).
Перед тем как приобрести приспособление, понадобится решить, где будет располагаться бокс и какую электрофурнитуру планируется в него установить.
Настенные шкафы позволяют проводить безопасный электромонтаж, они предназначены в основном для установки в деревянных домах или на стенах, где проблематично выполнить нишу. Встраиваемые боксы прекрасно вписываются в интерьер и используются в коридорах, предназначенных для аварийного выхода.
Если планируется покупка квартирного встраиваемого электрического щитка, тогда следует выяснить вопрос с установкой счётчика электроэнергии. Поскольку отключать и коммутировать счётчик потребитель не имеет права, то перед его переносом в коробку понадобится вызвать электрика. Чтобы этого избежать, можно приобрести для дома небольшой бокс. В среднем для трёхкомнатной квартиры хватает ящика, рассчитанного на 12 модулей с учётом того, что вводный автомат занимает два посадочных места.
В случае запланированной замены или переноса счётчика можно купить комбинированный шкаф. Расположение всех распределительных элементов в одном месте будет выглядеть гармоничнее. При этом и коммутировать их между собой будет удобнее. Желательно, чтобы в закрывающей дверце была прорезь, через которую удобно снимать показания устройства учёта. Ещё лучше, если электрощиток будет оборудован прозрачной дверцей. Она позволит не открывать каждый раз коробку, чтобы оценить положение автоматических выключателей.
Для бытовых и административных зданий класс защиты щитка должен быть не ниже IP31, для производственных — IP54. Уличный щиток, располагающийся на открытой местности, должен иметь класс защиты IP55 и выше. Габариты электрощита зависят от устанавливаемых в него типов модулей и их количества. Чаще всего для дома выбираются приспособления с глубиной 120 мм.
Нюансы выбора
В торговых точках электрические щитки представлены в большом ассортименте. Их выпускают почти все ведущие производители электрофурнитуры. Наиболее часто электрики выбирают щиты таких торговых марок, как Schneider Electric, Hager, ABB, Legrand, Viko, IEK, Makel (последние 3 являются наиболее бюджетными вариантами).
Перед тем как приобрести приспособление, понадобится решить, где будет располагаться бокс и какую электрофурнитуру планируется в него установить.
Настенные шкафы позволяют проводить безопасный электромонтаж, они предназначены в основном для установки в деревянных домах или на стенах, где проблематично выполнить нишу. Встраиваемые боксы прекрасно вписываются в интерьер и используются в коридорах, предназначенных для аварийного выхода.
Если планируется покупка квартирного встраиваемого электрического щитка, тогда следует выяснить вопрос с установкой счётчика электроэнергии. Поскольку отключать и коммутировать счётчик потребитель не имеет права, то перед его переносом в коробку понадобится вызвать электрика. Чтобы этого избежать, можно приобрести для дома небольшой бокс. В среднем для трёхкомнатной квартиры хватает ящика, рассчитанного на 12 модулей с учётом того, что вводный автомат занимает два посадочных места.
В случае запланированной замены или переноса счётчика можно купить комбинированный шкаф. Расположение всех распределительных элементов в одном месте будет выглядеть гармоничнее. При этом и коммутировать их между собой будет удобнее. Желательно, чтобы в закрывающей дверце была прорезь, через которую удобно снимать показания устройства учёта. Ещё лучше, если электрощиток будет оборудован прозрачной дверцей. Она позволит не открывать каждый раз коробку, чтобы оценить положение автоматических выключателей.
Для бытовых и административных зданий класс защиты щитка должен быть не ниже IP31, для производственных — IP54. Уличный щиток, располагающийся на открытой местности, должен иметь класс защиты IP55 и выше. Габариты электрощита зависят от устанавливаемых в него типов модулей и их количества. Чаще всего для дома выбираются приспособления с глубиной 120 мм.
Основные параметры щитков
Ниже приведены основные параметры распределительных щитов для различных потребителей согласно нормативным документам, действующим в настоящее время.
Основные параметры щитков должны соответствовать указанным в табл. 1 и приводиться в технических условиях на щитки конкретных типов.
По согласованию с потребителем изготовитель может поставлять отдельно оболочки квартирных щитков, рассчитанные на последующую установку в них потребителем защитных аппаратов и приборов тех типов, с которыми они были испытаны. Оболочки щитков должны сопровождаться подробной инструкцией по их заполнению, составленной на основе данных по испытанию щитков в аналогичных оболочках в объеме требований стандарта.
Значения номинальных рабочих токов вводных аппаратов квартирных щитков и вводных аппаратов квартир в этажных щитках, а также защитных аппаратов линий групповых цепей должны устанавливаться в технических условиях на щитки конкретных типов в соответствии с нормативами (см. разд. 3 .
«Определение номинальных рабочих токов вводных и защитных аппаратов щитков (приложение к ГОСТ Р 51628-2000)» данной главы).
Таблица 1. Основные параметры щитков
Наименование параметра | Значение для щитков | ||||
Квартирных | Этажных | ||||
Групповых | Учетно групповых | Распределительных | Учетнораспределительных | Учетнораспределительногрупповых | |
1. Номинальное напряжение, В, на вводах щитков: | |||||
а) зданий массового строительства | 220 | 220 | 380/220 | 380/220 | 380/220** |
б) индивидуальных зданий и одноквартирных жилых домов: | |||||
— при Рр ≤ 11 кВт * | 220 | 220 | 380/220 | 380/220 | — |
— при Рр > 11 кВт или при наличии трехфазных токоприемников | 380/220 | 380/220 | 380/220 | 380/220 | — |
2. Номинальные токи однофазных вводных аппаратов квартир (однофазных и трехфазных), А | 25; 31,5; 40; 50; 63 | ||||
3 . Номинальные отключающие дифференциальные токи устройств защитного отключения (УЗО), устанавливаемых на однофазных вводах щитков, мА | 30; 100; 300 | 30; 100; 300 | — | — | 30; 100; 300*** |
4. Номинальные дифференциальные токи УЗО, устанавливаемых на трехфазных вводах щитков, мА | 100, 300 | 100, 300 | |||
5. Номинальные токи однофазных защитных аппаратов линий групповых цепей. А: | |||||
а) автоматических выключателей | 6; 10; 16; 25; 31,5; 40 | — | — | 10; 16; 25; 31,5; 40 | |
б) предохранителей | 6; 10 | ||||
7. Номинальные токи трехфазных автоматических выключателей для защиты линий групповых цепей, А | 10; 16; 25; 31,5; 40 | — | |||
8. Номинальные отключающие дифференциальные | 10; 30 | — | — | 10; 30 | |
токи УЗО линий групповых цепей (однои трехфазных), мА | |||||
9. Количество квартир, присоединяемых к щитку | 1 | 1 | 2; 3; 4 | 2; 3; 4 | 2; 3; 4 |
10. Минимальное количество защитных аппаратов линий групповых цепей в щитках зданий массового строительства: | |||||
а) с электроплитами | 4 | 4 | — | — | 4 на квартиру |
б) без электроплит | 3 | 3 | — | — | |
11. Количество защитных аппаратов линий групповых цепей в щитках индивидуальных зданий и одноквартирных жилых домов | 6; 12; 18; 24; 30*4 | — | |||
12. Номинальные рабочие токи вводных аппаратов квартир и защитных аппаратов | См. разд. 3.3 «Определение номинальных рабочих токов вводных и защитных аппаратов щитков (приложение к ГОСТ Р 51628-2000)» данной главы |
* Рр— расчетная мощность на вводе квартиры.
** Напряжение групповых цепей 220 В.
*** В учетно-распределительно-групповых щитках значения дифференциальных токов УЗО относятся к вводам квартир.
*4 Указанные количества защитных аппаратов линии групповых цепей определяют типоразмеры квартирных щитков. Фактическое их заполнение аппаратами согласно заказу в пределах номинального рабочего тока вводного аппарата квартиры (см. также разд. 5.2 «Осветительные устройства» гл. 5).
Виды электрических щитов по ГОСТ
Согласно ГОСТ 32395-2013 электрические щиты подразделяются по назначению. Аналогичное деление имеется и у боксов. С точки зрения расположения выделяются 2 вида защитных ящиков:
- Располагаемые в квартире. Предназначены для монтажа групповых и учетно-групповых электрических щитов.
- Располагаемые на лестничной клетке. Служат для защиты от пыли распределительных и учетно-распределительных щитов.
- встраиваемые в стену боксы;
- с крепежом на дюбели.
Дополнительная информация. Также щиты подразделяются по типу сети. Буквы «ЩО» на дверце означают, что это щит освещения, а ЩС — щит силовой.
Выбор места для щитка
Главное, что стоит учесть при выборе ящика для автоматов, это его доступность. Защитные устройства, расположенные внутри, должны быть легкодоступны для жильцов квартиры и ремонтного персонала. Поэтому встраиваемые в стену ящики нельзя заделывать штукатуркой или гипсокартоном.
Другое условие выбора — удобство. Бокс с автоматами необходимо располагать на уровне глаз человека. Особенно это касается щитов, в которых находится счетчик электроэнергии.
Место для установки зависит и от характеристик среды. Если подразумевается, что бокс будет находиться на улице, то желательно использовать пластиковые модели. Они, в отличие от железных, не ржавеют от сырости или дождя. С другой стороны, если ящику с автоматами предстоит служить в подъезде или на оживленной улице, то лучше использовать металл. Железный бокс с большей вероятностью переживет случайные и не очень толчки и удары от других жителей подъезда или вандалов.
Щит распределительный подъездный
Как открыть электрический щиток?
При эксплуатации ЩУРа часто возникает проблема проникновения внутрь устройства. В таких случаях возникает вопрос, как открыть электрический щиток без ключа. Порядок вскрытия следующий (следует помнить, что самостоятельное проникновение внутрь чревато опасными последствиями):
- Тщательно осмотреть замок и определить его тип.
- Если запорное устройство язычкового типа, то можно, отжав дверь монтировкой, металлической пластиной поднять или отодвинуть язычок.
- Если замок с вкладышами типа английских, то он открывается плоской отверткой.
- Если замок навесной, то можно перекусить или перепилить дужку. Однако понадобится замена запорного устройства.
- Если электрический щиток имеет проушины, установленные на саморезах, их можно срезать.
Выбор места для щитка
Главное, что стоит учесть при выборе ящика для автоматов, это его доступность. Защитные устройства, расположенные внутри, должны быть легкодоступны для жильцов квартиры и ремонтного персонала. Поэтому встраиваемые в стену ящики нельзя заделывать штукатуркой или гипсокартоном.
Место для установки зависит и от характеристик среды. Если подразумевается, что бокс будет находиться на улице, то желательно использовать пластиковые модели. Они, в отличие от железных, не ржавеют от сырости или дождя. С другой стороны, если ящику с автоматами предстоит служить в подъезде или на оживленной улице, то лучше использовать металл. Железный бокс с большей вероятностью переживет случайные и не очень толчки и удары от других жителей подъезда или вандалов.
Щит распределительный подъездный
Рекомендации по сборке
Для всех внутренних коммутаций КЩ рекомендуется использовать моножильный провод ПуВ. Допускается использование многожильного аналога — ПуГВ, при условии, что скрученные проводки на концах опрессованы специальными наконечниками. Изоляция проводов этих марок сделана из негорючего материала, и сохраняет свои свойства в температурном диапазоне от -40°С до 75°С. Срок эксплуатации таких проводов, как минимум, 15-20 лет.
Для подведения фазы на вход автоматов можно использовать специальный элемент «гребенку», она используется в качестве распределительной шины.

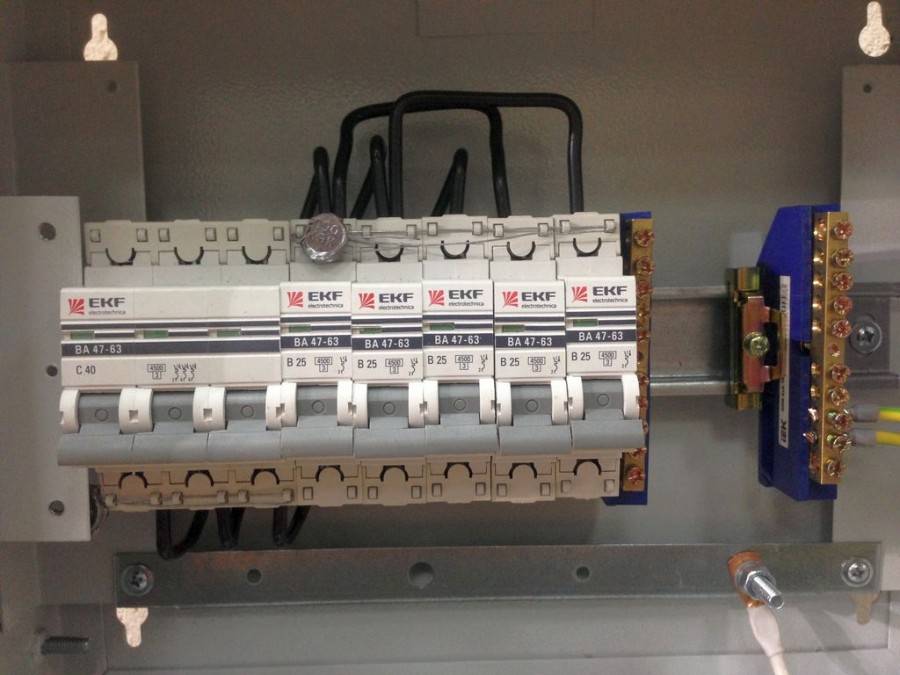

«Гребенка» для автоматических выключателей
Завершая тему, предложим несколько советов, которые помогут собрать щиток для электросчетчика и автоматов без грубых ошибок:
- не допускается проводить провод или кабель под профилем крепления АВ;
- при затягивании зажимов величина приложенного момента силы должна быть в приделах 2,5-3,5 Нм;
- если бокс изготовлен из металла, его необходимо обязательно заземлить;
- длина запаса подключаемых кабелей должна быть в полтора-два раза больше высоты КЩ, но при этом не превышать 400 мм;
- все внутренние коммутационные линии необходимо маркировать, это требование распространяется и на установленные электроаппараты. Ниже их, или на дверце должна находиться таблица с указанием назначения каждого элемента.
Схема сборки
Это – очень ответственное занятие, при котором требуется строжайшее соблюдение техники безопасности.
Сборка электрощита производится в следующем порядке:
- Установить DIN-рейки 35 мм для:
- Нулевой шины – на изоляторах;
- Шины заземления — непосредственно на корпус;
- Пакетников;
- Счетчика.
- Подвести вводной кабель в верхний левый угол шкафа.
- Установить там же вводной автомат.
- Установить две шины для ноля и заземления.
- Если есть PEN-проводник, сделать перемычку от нулевой шины на заземляющую.
Установить автоматы. Начать с вводного, а потом отвести провода на групповые предохранители отходящих линий. Следите за тем, чтобы в вашем щитке провода пересекались минимально. Зачищая изоляционный слой на проводах, сделайте так, чтобы оголенная часть жилы не выступала за пределы клеммы пакетника. Если это произошло, установите на оголенную часть провода специальный изолирующий наконечник.
Соединить автоматические предохранители перемычками. Убедитесь, что сечение перемычки соответствует сечению вводного провода. Более современный и надежный вариант – вместо перемычек установить «гребенку» (фазную шину).
Установить УЗО. Это устройство в обязательном порядке монтируется на группу сильноточных приборов и отдельно на группу остальных розеток. Для подсоединения УЗО фазу заводят с автоматического предохранителя, а ноль – с нулевой шины.
Заглушить оставшиеся неиспользуемые отверстия для проводов.

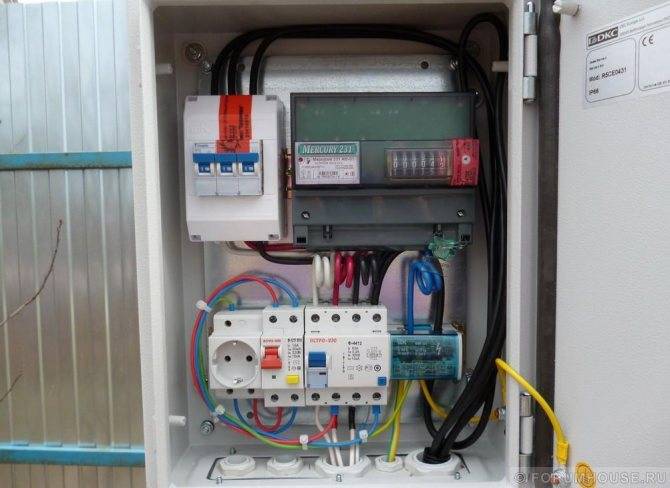

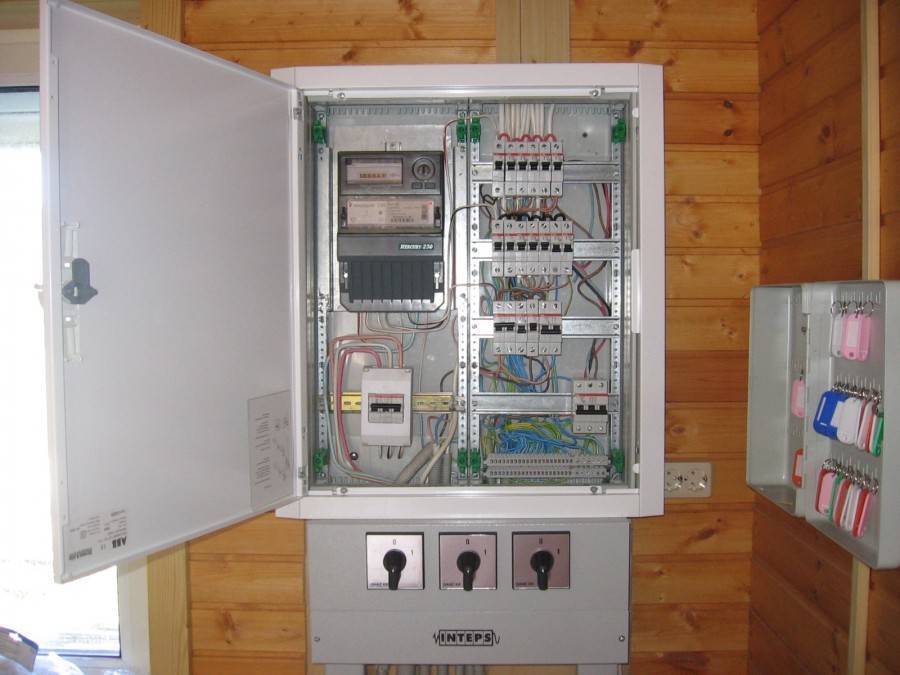

Образец схемы сборки электрощита в дачном доме представлен на этом фото:
Особенности трехфазной сети
Первое и самое главное, что надо уяснить — к сети 380 В может подключаться трехфазное и однофазное оборудование. Разница в том, что трехфазное подключается сразу к трем фазам и нейтрали, а однофазное — к одной из фаз и нейтрали. Такое подключение — к одной из фаз и нейтрали — дает 220 В.
Не стоит думать, что наличие трехфазной техники обязательно. Совсем нет. Просто при подключении мощной техники к трем фазам, ее нагрузка распределяется поровну между всеми тремя фазами. А это значит, что можно использовать провода меньшего сечения и автоматы меньших номиналов (но провода при этом четырех/пяти проводные, и автомат трех-четырех полюсный).

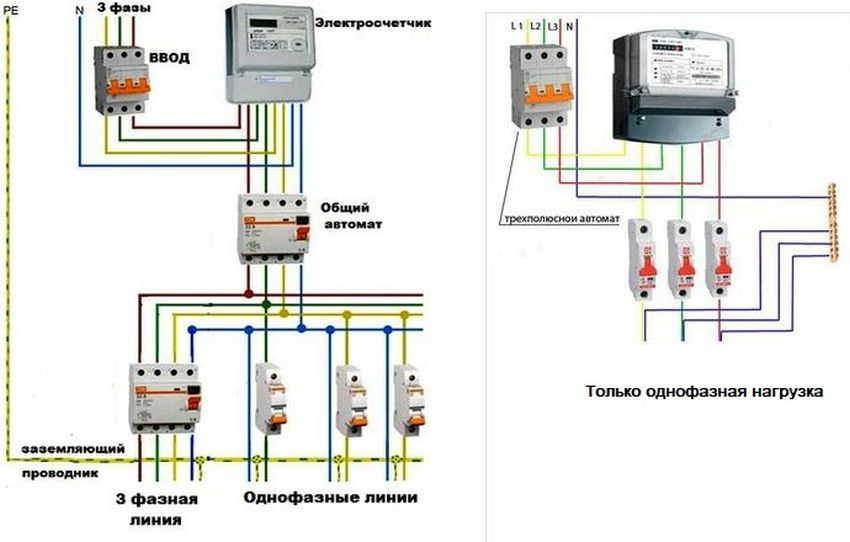

Пример сети 380 В с трехфазной нагрузкой и без нее
Особенность электропитания 380 В в том, что фаз три и выделенная вам мощность делится поровну на все три фазы. Если вам выделили 18 кВт, на каждую из фаз должно приходиться по 6 кВт. При этом устанавливается трехполюсный или четырехполюсный автомат, который будет отключать электропитание полностью если нагрузка по одной из фаз будет превышена. У автомата есть некоторая временная задержка, но она очень невелика, так что придется хорошо рассчитывать распределение нагрузки по фазам, иначе свет будет постоянно выключаться из-за перегрузок. Это так называемый «перекос фаз», который мешает нормально жить.
Как выбрать электросчетчик
При замене механических электросчетчиков и при монтаже новой электропроводки в квартире, как правило, устанавливают электронные двух тарифные электросчетчики. Возможность счетчика учитывать по отдельности затраченную электроэнергию в дневное и ночное время позволит сократить затраты на оплату электроэнергии, так как ночной тариф дешевле.
При выборе электросчетчика нужно учесть всего три параметра: — количество фаз, максимальный ток нагрузки и класс точности. Ток, потребляемый даже в самой насыщенной электроприборами квартире, не превышает 60А. Оптимальным классом точности является второй, потому, что чем выше точность показаний, тем дороже он стоит.
Таким образом, для установки в любой квартире подойдет электронный однофазный двухтарифный электросчетчик любого типа на ток нагрузки 60 А второго класса точности
. Бюджетной моделью является счетчик отечественного , который установлен в моей квартире и надежно работающий уже более 10 лет. Его внешний вид показан на фотографиях этой статьи.
Как выбрать и подключить электрический счетчик
Виды электрических счетчиков по конструкции, сравнительная таблица для выбора. Таблица потребляемой бытовыми электроприборами мощности. Электрическая схема подключения однофазного счетчика в электрическом щитке. Как закрепить счетчик на DIN-рейке и правильно подключить провода. Подробнее…
Советы мастеров по выбору и сборке
Электрощиток лучше приобретать с «запасом» на дополнительные модули
При установке и монтаже внутри бокса различных устройств полезными будут следующие советы мастеров и опытных электриков:
- Выбранная коробка для автоматических выключателей должна иметь «запас» по количеству модулей, чтобы в будущем при подключении нового оборудования не приходилось покупать другой бокс.
- Бокс для вводного автомата со специальной пломбировкой можно установить внутри просторного щитка, располагая его обязательно перед счетчиком, а не после него. Это позволит обесточить измерительный прибор и снять его для ремонта или поверки. Снятие пломбы и повторную опломбировку счетчика выполняют контролеры энергоснабжающей компании.
Источник
Основная функция
Все защитное и распределительное электрическое оборудование принято размещать в специальных щитах. Ранее их роль выполняли распределительные коробки, но их использование не всегда было удобным. К примеру, при ремонте и установке обычной розетки приходилось отключать электричество во всём доме, а при монтаже мощных приборов оснащать их дополнительными защитными устройствами, которые необходимо было где-то размещать.
С помощью электрического щита удалось избавиться от подобных неудобств, а также минимизировать риск сгорания электрооборудования. Благодаря конструктивным особенностям прибора энергия, проходящая через него, не поступает в избыточном количестве по одному из каналов, а равномерно распределяется по всем
Особую важность такая схема представляет для жилых домов, где используется большое количество бытовых электрических устройств
Необходимые инструменты и подготовка к работе
Схема составлена, расположение элементов продумано. Далее пришло время установить сам бокс, если вы не сделали этого раньше. Монтаж распределительных щитовосуществляется согласно его типу: он может быть утоплен в стене (придется вырезать проем) или просто крепиться к ней, выступая на определенную ширину. Врезку ящика осуществляют при помощи шлифмашинки с алмазным кругом. Ящик прикладывают к стене, обводят карандашом или мелом по контуру, затем вырезают прямоугольник, “дробят” его на квадратики алмазным диском, а затем при помощи перфоратора или долота выбивают их на нужную глубину. Крепление производится дюбелями или саморезами.
Также для подключения вам понадобятся отвертки (крестообразные и обычные), мультиметр (для прозвона), нож для снятия изоляции, клеммы для соединения проводов или паяльник с оловом и припоем для спайки. Мы рекомендуем использовать клеммы – они надежные, стоят недорого и значительно ускоряют процесс сборки.
Конструктивное устройство и принцип работы

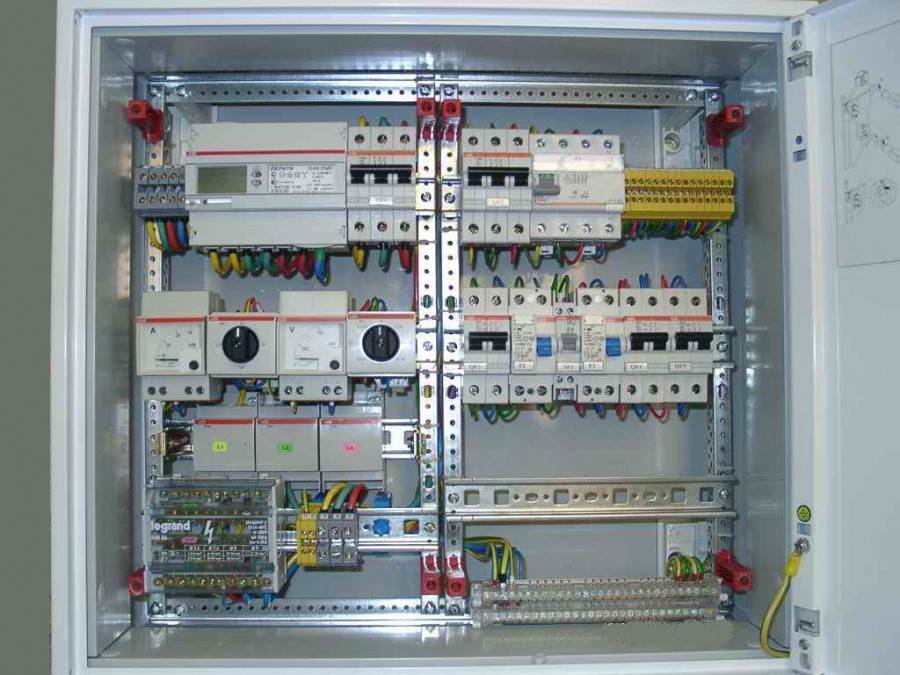

Принятая в электрике расшифровка ГРЩ звучит как «главный распределительный щит». Он представляет собой комплектное, низковольтное устройство, оснащенное набором механизмов для ввода, распределения и контроля над объемами потребленной электроэнергии. ГРЩ обеспечивает защиту отводящих электроцепей на жилых, а также на производственных и общественных объектах.
Первоначально электроэнергия с трансформаторных подстанций подается на распределительный щиток объекта. Несколько функциональных блоков, которые представляют собой главную аппаратуру щита, размещены в отдельных панелях и соединены механическим или электрическим способом. Главными функциями ГРЩ являются:
- обеспечение потребителей стабильной электроэнергией;
- подключение к линиям электропередач;
- обеспечение качества и бесперебойности электроснабжения;
- селективная защита (в отдельных неисправных блоках);
- предотвращение токовой перегрузки и возникающего вследствие этого короткого замыкания на вводных и распределительных устройствах;
- автоматический ввод резерва;
- учет потребляемых объемов электроэнергии.
Главный распределительный щит может подключаться к питанию как от основных вводов (трансформаторные подстанции), так и от резервных источников (трансформаторы, газовые или бензиновые генераторы, солнечные батареи, ветряные генерирующие установки). В обычном режиме функционирования все потребители главного щита подсоединяются к нему посредством отдельного ввода. Но на случай аварийных ситуаций предусмотрено групповое подключение потребителей к резервам питания, если прекращается его подача из основного ввода.
Конструкция электрощита
Распределительный электрощит Самый простой и распространенный бокс для автоматов состоит из следующих частей:
- Передняя панель (крышка) – оборудована открывающейся прозрачной дверцей и выламываемыми секциями для установки определенного количества автоматов и других устройств. Крепится к основному корпусу при помощи 4 пластиковых винтов. В зависимости от модели дверца может быть оснащена как простым самозащелкивающимся нажимным фиксатором, так и замком с сердцевиной и комплектом ключей.
- Корпус – объемная основная часть бокса, внутри которой будут располагаться все автоматы, УЗО, счетчик.
- DIN рейка – металлическая планка для крепления в боксе автоматов и других устройств.
- 2 шины для подключения нулевой и заземляющей жил.
Типовая конструкция электрощитка Также в комплект распределительных щитков входят специальные дюбеля для крепления коробки к стене, суппорт (защитный кожух, держатель) для нулевой и заземляющей шин.
